PRŮVODCE K SYSTÉMOVÉMU POUŽITÍ TECHNICKÝCH NOREM K ZAJIŠTĚNÍ BEZPEČNOSTI STROJNÍCH ZAŘÍZENÍ

Transkript

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ Centrum nových technologií pro strojírenství NETME Centre Divize mechatroniky Technická 2896/2, BRNO Datum vydání zprávy: Číslo zprávy: Z Druh zprávy: Publikovatelnost: konečná veřejná NÁZEV ZPRÁVY PRŮVODCE K SYSTÉMOVÉMU POUŽITÍ TECHNICKÝCH NOREM K ZAJIŠTĚNÍ BEZPEČNOSTI STROJNÍCH ZAŘÍZENÍ POSKYTOVATEL Ministerstvo průmyslu a obchodu ČR PROGRAM FR - TIP ( ) ČÍSLO A NÁZEV PROJEKTU FR-TI3/780 Podpora vývoje způsobilých strojů ŘEŠITEL doc. Ing. Petr Blecha, Ph.D blecha@fme.vutbr.cz DALŠÍ AUTOŘI Ing. Luboš Kotek, Ph.D. Ing. Marek Tabas, Ph.D VEDOUCÍ DIVIZE MECHATRONIKY doc. RNDr. Ing. Tomáš Březina, CSc. brezina@fme.vutbr.cz

2 Copyright Centrum nových technologií pro strojírenství NETME Centre Divize mechatroniky 2 Z

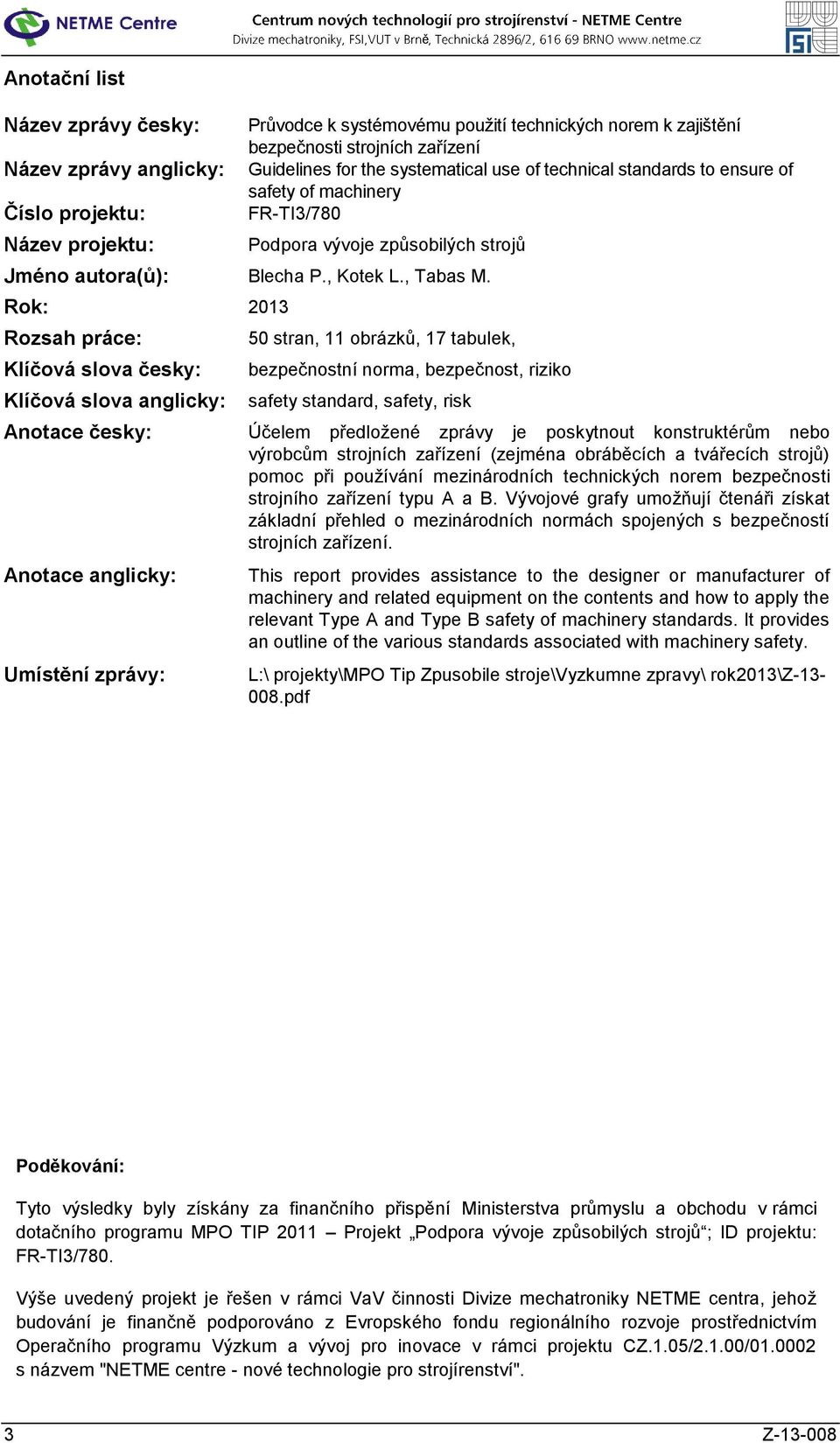

3 Anotační list Název zprávy česky: Název zprávy anglicky: Číslo projektu: Název projektu: Průvodce k systémovému použití technických norem k zajištění bezpečnosti strojních zařízení Guidelines for the systematical use of technical standards to ensure of safety of machinery FR-TI3/780 Podpora vývoje způsobilých strojů Jméno autora(ů): Blecha P., Kotek L., Tabas M. Rok: 2013 Rozsah práce: Klíčová slova česky: Klíčová slova anglicky: 50 stran, 11 obrázků, 17 tabulek, bezpečnostní norma, bezpečnost, riziko safety standard, safety, risk Anotace česky: Účelem předložené zprávy je poskytnout konstruktérům nebo výrobcům strojních zařízení (zejména obráběcích a tvářecích strojů) pomoc při používání mezinárodních technických norem bezpečnosti strojního zařízení typu A a B. Vývojové grafy umožňují čtenáři získat základní přehled o mezinárodních normách spojených s bezpečností strojních zařízení. Anotace anglicky: Umístění zprávy: This report provides assistance to the designer or manufacturer of machinery and related equipment on the contents and how to apply the relevant Type A and Type B safety of machinery standards. It provides an outline of the various standards associated with machinery safety. L:\ projekty\mpo Tip Zpusobile stroje\vyzkumne zpravy\ rok2013\z pdf Poděkování: Tyto výsledky byly získány za finančního přispění Ministerstva průmyslu a obchodu v rámci dotačního programu MPO TIP 2011 Projekt Podpora vývoje způsobilých strojů ; ID projektu: FR-TI3/780. Výše uvedený projekt je řešen v rámci VaV činnosti Divize mechatroniky NETME centra, jehož budování je finančně podporováno z Evropského fondu regionálního rozvoje prostřednictvím Operačního programu Výzkum a vývoj pro inovace v rámci projektu CZ.1.05/2.1.00/ s názvem "NETME centre - nové technologie pro strojírenství". 3 Z

4 Obsah 1 Bezpečnost strojních zařízení Technické normy Definice Účel technických norem Vydávání technických norem ISO IEC CEN CENELEC Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (ÚMNZ) Význam technických norem Stanovené výrobky Dělení norem Riziko a celková bezpečnost stroje Významné harmonizované normy typu A Významné harmonizované normy typu B Významné harmonizované normy v oblasti výrobních strojů Anotace kategorií norem typu B Nebezpečné látky Akustika Funkční bezpečnost stroje Nouzové zastavení a zamezení neočekávanému spuštění stroje Blokovací zařízení Ochranná zařízení Značení, značky a symboly Všeobecné normy vztahující se k funkční bezpečnosti Funkční bezpečnost elektrických, elektronických a programovatelných elektronických řídicích systémů Mechanické vibrace Prostředky trvalého přístupu ke strojům Bezpečné vzdálenosti a rozměry Ochranné kryty Prostředí s nebezpečím výbuchu Elektrická zařízení strojů Emise nebezpečných látek šířené vzduchem Ergonomie Závěr Seznam literatury Z

5 Seznam obrázků Obr. 1 Přehled legislativních dokumentů EU a ČR vztahujících se k bezpečnosti strojních zařízení... 7 Obr. 2 Harmonizované normy a stav vědy a techniky Obr. 3 Přístup a volba jazyka na webu EUR-Lex Obr. 4 Základní vyhledávání na webu EUR-Lex Obr. 5 Volba vyhledávání podle slov na webu EUR-Lex Obr. 6 Zadávání vyhledávání podle slov na webu EUR-Lex Obr. 7 Výsledek vyhledávání podle slov na webu EUR-Lex Obr. 8 Nový EUR-Lex Obr. 9 Rozdělení bezpečnostních norem Obr. 10 Prvky rizika Obr. 11 Základní přístup k zajištění celkové bezpečnosti strojního zařízení Z

6 Seznam tabulek Tab. 1 Normy typu B Tab. 2 Harmonizované normy vztahující se na výrobní stroje Tab. 3 Normy vztahující se k nebezpečným látkám Tab. 4 Přehled norem vztahujících se k akustickým emisím Tab. 5 Přehled norem vztahujících se k nouzovému zastavení a zamezení nečekanému spuštění stroje Tab. 6 Přehled norem vztahujících se k blokovacím zařízením ochranných krytů Tab. 7 Přehled norem vztahujících se k ochranným zařízením stroje Tab. 8 Normy vztahující se k značení, značkám a symbolům Tab. 9 Přehled norem vztahujících se k funkční bezpečnosti strojních zařízení Tab. 10 Přehled norem vztahujících se k funkční bezpečnosti řídicích systémů Tab. 11 Přehled norem vztahujících se k mechanickým vibracím u strojních zařízení Tab. 12 Přehled norem vztahujících se k prostředkům trvalého přístupu ke strojním zařízení Tab. 13 Přehled norem vztahujících se k bezpečným vzdálenostem a rozměrům Tab. 14 Přehled norem vztahujících se k ochranným krytům Tab. 15 Přehled norem vztahujících se k prostředí s nebezpečím výbuchu Tab. 16 Přehled norem vztahujících se k elektrickým zařízením strojů Tab. 17 Přehled norem vztahujících se k ergonomii strojních zařízení Z

7 1 Bezpečnost strojních zařízení Směrnice 2006/42/ES je revidovanou verzí směrnice o strojních zařízeních, jejíž první verze byla přijata v roce Nová směrnice o strojních zařízeních je použitelná ode dne 29. prosince Cíl směrnice je dvojí, a to harmonizace požadavků na ochranu zdraví a bezpečnost vztahujících se na strojní zařízení na základě vysoké úrovně ochrany zdraví a bezpečnosti a současně zajištění volného pohybu strojních zařízení na trhu EU. Právní základ směrnice o strojních zařízeních je stanoven v článku 95 Smlouvy o ES (nyní nahrazen článkem 114 Smlouvy o fungování Evropské unie SFEU), který EU umožňuje přijmout opatření za účelem harmonizace právních předpisů členských států s cílem zajistit vytvoření a fungování vnitřního trhu. Základem těchto opatření musí být vysoká úroveň ochrany zdraví a bezpečnosti osob a ochrany životního prostředí. Směrnice o strojních zařízeních má tudíž dvojí cíl: umožnit volný pohyb strojních zařízení na vnitřním trhu a současně zajistit vysokou úroveň ochrany zdraví a bezpečnosti. ě Obr. 1 Přehled legislativních dokumentů EU a ČR vztahujících se k bezpečnosti strojních zařízení 7 Z

8 2 Technické normy 2.1 Definice V současné době jsou technické normy považovány za dokumentované dohody, které pro všeobecné a opakované použití poskytují pravidla, směrnice, pokyny nebo charakteristiky činností nebo jejich výsledků. Zajišťují, aby výrobky, postupy a služby, vyhovovaly danému účelu. Harmonizovanou normou se rozumí technická specifikace přijatá uznávaným Evropským normalizačním orgánem na základě pověření Komise podle postupu stanoveného směrnicí 98/34/ES za účelem stanovení evropského požadavku. 2.2 Účel technických norem Technické normy slouží jako prostředek k tomu, aby se výrobky mohly pohybovat jak na národním, tak evropském či světovém trhu. K tomu je potřeba, aby v těchto teritoriích výrobky splňovali požadavky technické slučitelnosti (výrobek jedné země musí bez technických překážek fungovat a být použitelný v ostatních zemích téhož trhu), musí splňovat bezpečnostní požadavky, musí být zkoušen podle stejných kritérií, splňovat ekologické požadavky apod. V současné době velice rapidně klesá podíl národních norem v objemu v souboru normativních podkladů. Rozvoj trhu v rámci Evropské unie a v celosvětovém měřítku působí na potřebu evropských a celosvětových norem. Proto je patrný strmý nárůst tvorby stále většího podílu společných norem evropských a celosvětových, které jsou výhodné zejména pro členské země Evropské unie, neboť spojují technické požadavky evropského a celosvětového trhu. 2.3 Vydávání technických norem Vydávání technických norem je jednak řešeno na úrovni mezinárodní, jednak na úrovni národní. Dále jsou představeny nejdůležitější organizace, které se zabývají vydáváním technických norem ISO ISO je zkratkou Mezinárodní organizace pro normalizaci (International Organization for Standardization) se sídlem v Ženevě, založenou v roce Zabývá se tvorbou mezinárodních norem ISO a jiných druhů dokumentů (technických specifikací - TS, technických zpráv - TR a veřejně dostupných specifikací PAS, dohod o technických trendech TTA, dohod z pracovní konference průmyslu IWA, pokynů ISO atd.) ve všech oblastech normalizace kromě elektrotechniky. ISO je světovou federací národních normalizačních organizací, v roce 2013 má 163 členů, z toho 114 řádných členů, 44 korespondenčních členů a 4 kandidáty na členství. Členy ISO jsou národní normalizační organizace zastupující normalizaci v dané zemi. Mezi základní povinností členů patří informovat zainteresované orgány a organizace ve své zemi o nových normalizačních aktivitách, zajišťovat za danou zemi jednotné stanovisko k předkládaným dokumentům a finančně podporovat činnost ISO. Členové ISO mají právo účastnit se prací v jakékoliv technické komisi a vykonávat veškerá hlasovací práva, mohou být zvoleni do Rady ISO a 8 Z

9 jsou zastoupeni na Generálním zasedání ISO. V roce 2013 bylo vydáno cca norem ISO a ostatních normalizačních dokumentů IEC IEC je zkratkou Mezinárodní elektrotechnická komise (International Electrotechnical Commission) se sídlem v Ženevě, založenou v roce 1906, je světovou organizací, která vypracovává a publikuje mezinárodní normativní podklady IEC a jiné druhy dokumentů (technické specifikace - TS, technické zprávy - TR, technické dohody průmyslu - ITA a veřejně dostupné specifikace - PAS) v oblasti elektrotechniky a elektroniky. V roce 2013 bylo v IEC vydáno více než mezinárodních norem, 160 technických specifikací, na 300 technických zpráv a 60 veřejně dostupných specifikací (IEC PAS) Členy jsou národní elektrotechnické komitéty z 82 zemí (60 plné členství, 22 přidružené členství. ě CEN CEN je zkratka Evropského výboru pro normalizaci (European Committee for Standardization) se sídlem v Bruselu. Zkratka je odvozena z francouzského názvu Comité Européen de Normalisation, který byl založen v roce CEN je nezisková asociace vědecké a technické povahy registrovaná podle belgických zákonů zabývající se tvorbou evropských norem (EN), předběžných evropských norem (ENV), technických zpráv (CR) a pracovních dohod (CWA). Dosud bylo v roce 2012 uveřejněno cca evropských norem a ostatních dokumentů CENELEC CENELEC je zkratka pro Evropský výbor pro normalizaci v elektrotechnice (European Committee for Electrotechnical Standardization) se sídlem v Bruselu. I tato zkratka je odvozena z francouzského názvu Comité Européen de Normalisation Electrotechnique, který byl založen v roce CENELEC je také nezisková organizace registrovaná podle belgických zákonů zabývající se tvorbou evropských norem (EN), evropských specifikací (ES), technických zpráv (TR), apod. V současnosti existuje více než EN a řada dalších dokumentů Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (ÚMNZ) Se vznikem České republiky v roce 1993 se změnilo i rozdělení kompetencí včetně organizačního uspořádání národní normalizace. Zájem státu a ochranu obecného zájmu v oblasti technické normalizace zabezpečuje Ministerstvo průmyslu a obchodu (MPO) prostřednictvím Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví (ÚNMZ), který je orgánem státní správy. Vlastní činnosti spojené obecně s tvorbou a vydáváním technických norem dosud vykonává Český normalizační institut. 9 Z

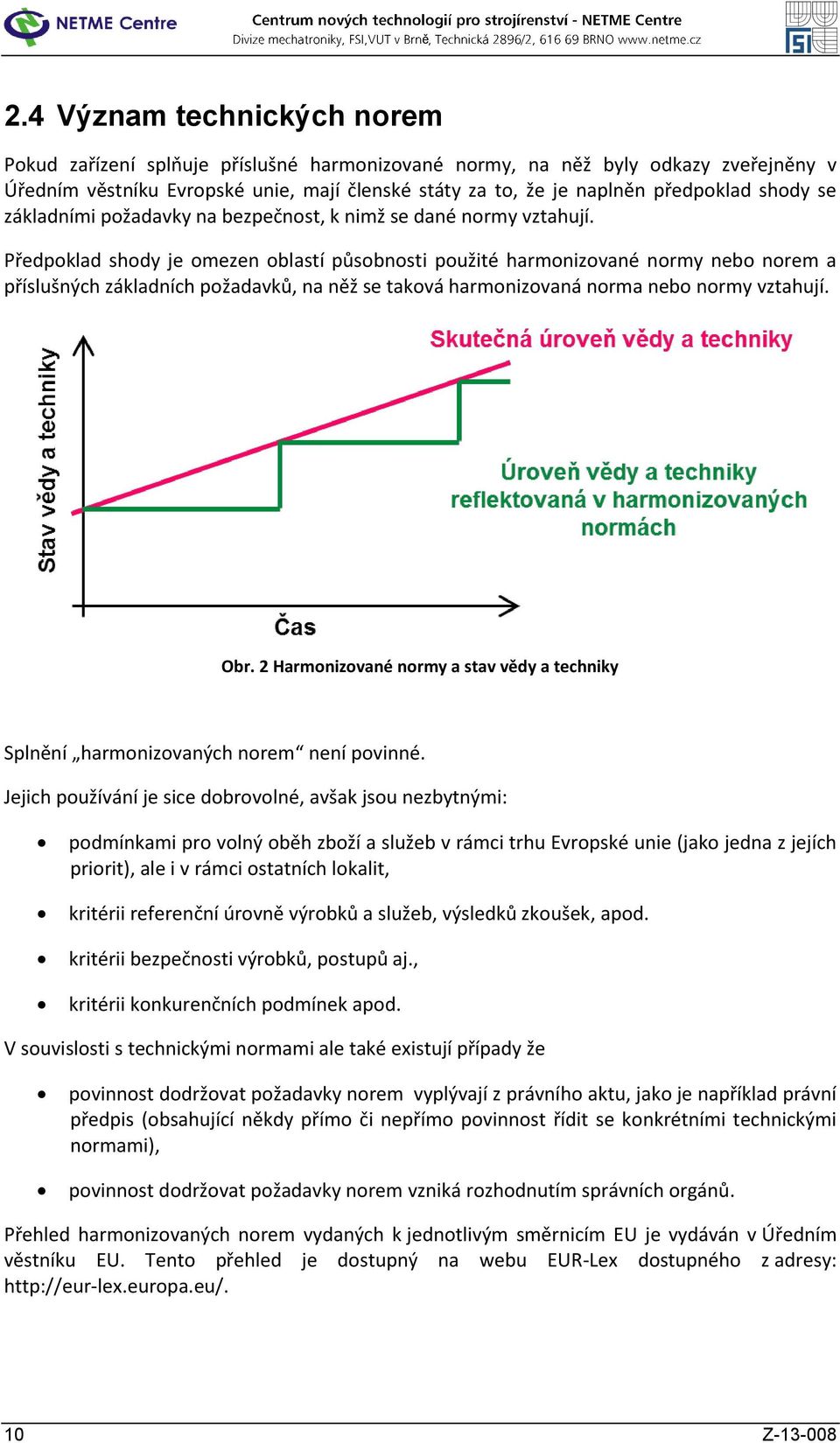

10 2.4 Význam technických norem Pokud zařízení splňuje příslušné harmonizované normy, na něž byly odkazy zveřejněny v Úředním věstníku Evropské unie, mají členské státy za to, že je naplněn předpoklad shody se základními požadavky na bezpečnost, k nimž se dané normy vztahují. Předpoklad shody je omezen oblastí působnosti použité harmonizované normy nebo norem a příslušných základních požadavků, na něž se taková harmonizovaná norma nebo normy vztahují. Obr. 2 Harmonizované normy a stav vědy a techniky Splnění harmonizovaných norem není povinné. Jejich používání je sice dobrovolné, avšak jsou nezbytnými: podmínkami pro volný oběh zboží a služeb v rámci trhu Evropské unie (jako jedna z jejích priorit), ale i v rámci ostatních lokalit, kritérii referenční úrovně výrobků a služeb, výsledků zkoušek, apod. kritérii bezpečnosti výrobků, postupů aj., kritérii konkurenčních podmínek apod. V souvislosti s technickými normami ale také existují případy že povinnost dodržovat požadavky norem vyplývají z právního aktu, jako je například právní předpis (obsahující někdy přímo či nepřímo povinnost řídit se konkrétními technickými normami), povinnost dodržovat požadavky norem vzniká rozhodnutím správních orgánů. Přehled harmonizovaných norem vydaných k jednotlivým směrnicím EU je vydáván v Úředním věstníku EU. Tento přehled je dostupný na webu EUR-Lex dostupného z adresy: 10 Z

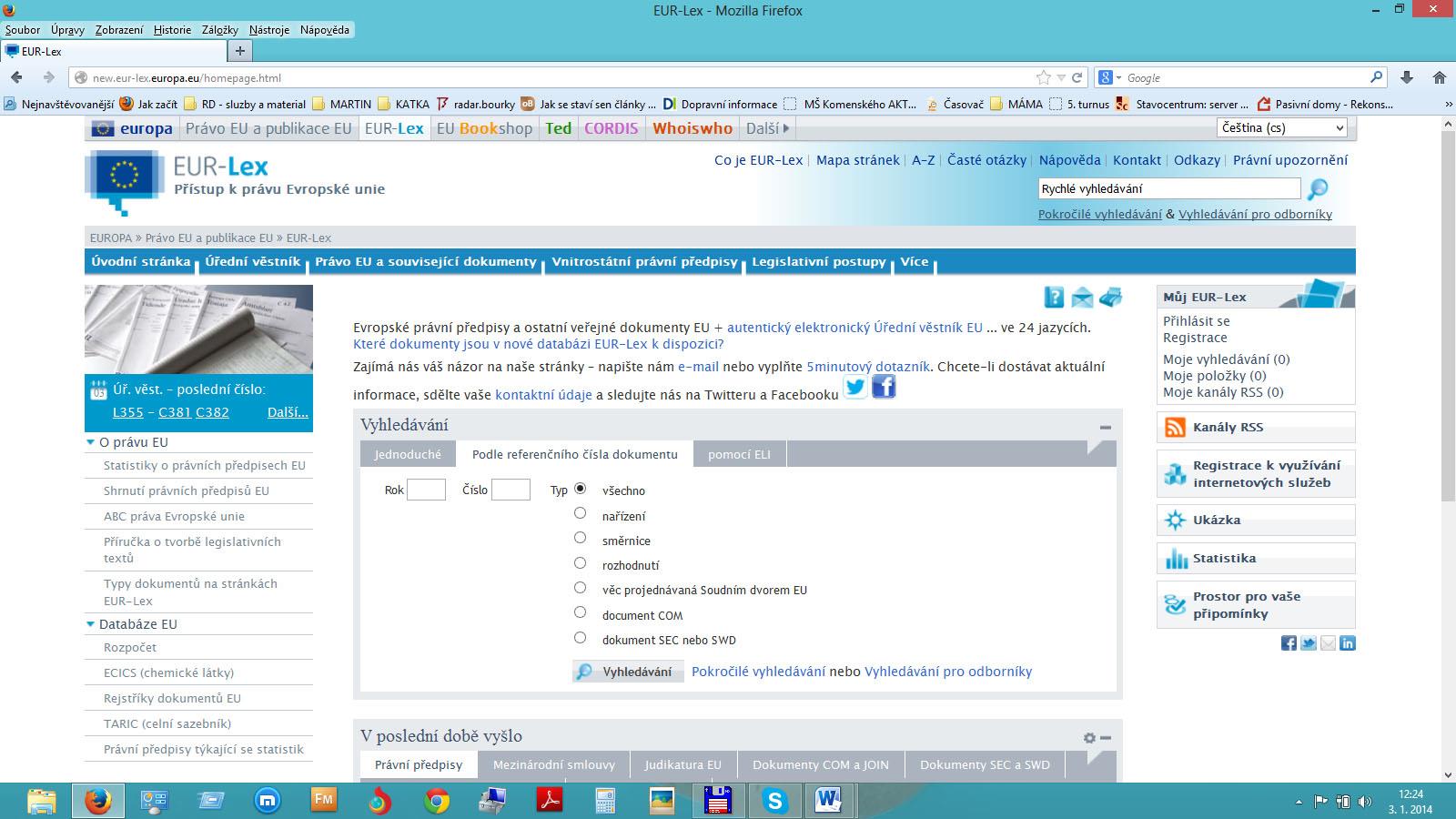

11 Obr. 3 Přístup a volba jazyka na webu EUR-Lex Obr. 4 Základní vyhledávání na webu EUR-Lex 11 Z

12 Obr. 5 Volba vyhledávání podle slov na webu EUR-Lex Obr. 6 Zadávání vyhledávání podle slov na webu EUR-Lex 12 Z

13 Obr. 7 Výsledek vyhledávání podle slov na webu EUR-Lex Od 1. Července 2013 byl zprovozněn takzvaný Nový EUR-Lex na kterém jsou zveřejňovány online plné texty Úředních věstníků EU včetně dalších legislativních dokumentů. Tento web je dostupný na adrese: Obr. 8 Nový EUR-Lex 13 Z

14 2.5 Stanovené výrobky Posuzování shody se povinně podrobují pouze ty výrobky, u nichž to stanoví právní předpis. Stanovené výrobky jsou konkretizovány v nařízeních vlády vydaných k provedení zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů (dále jen zákon 22/1997 Sb.), nebo v přímo použitelném předpisu EU. STANOVENÉ VÝROBKY PODLE ZÁKONA č. 22/1997 Sb. HARMONIZOVANÁ OBLAST - PŘEHLED PŘEDPISŮ Sektor Předpis EU Předpis ČR Elektrická zařízení nízkého napětí směrnice 2006/95/ES NV 17/2003 Sb. Elektromagnetická kompatibilita směrnice 2004/108/ES NV 616/2006 Sb. Strojní zařízení směrnice 2006/42/ES NV 176/2008 Sb. Osobní ochranné prostředky směrnice 89/686/EHS NV 21/2003 Sb. Jednoduché tlakové nádoby směrnice 2009/105/ES NV 20/2003 Sb. Tlaková zařízení směrnice 97/23/ES NV 26/2003 Sb. Zařízení a ochranné systémy určené pro použití v prostředí s nebezpečím výbuchu směrnice 94/9/ES NV 23/2003 Sb. Spotřebiče plynných paliv směrnice 2009/142/ES NV 22/2003 Sb. Výtahy směrnice 95/16/ES NV 27/2003 Sb. Účinnost nových teplovodních kotlů směrnice 92/42/EHS NV 25/2003 Sb. Váhy s neautomatickou činností směrnice 2009/23/ES NV 326/2002 Sb. Zdravotnické prostředky směrnice 93/42/EHS NV 336/2004 Sb. Aktivní implantabilní zdravotnické prostředky směrnice 90/385/EHS NV 154/2004 Sb. Stavební výrobky směrnice 89/106/EHS NV 190/2002 Sb. Rádiová a telekomunikační koncová zařízení směrnice 1999/5/ES NV 426/2000 Sb. Hračky směrnice 2009/48/ES NV 86/2011 Sb. Diagnostické zdravotnické prostředky in vitro směrnice 98/79/ES NV 453/2004 Sb. Chladicí zařízení směrnice 643/2009 NV 179/2001 Sb. Aerosolové rozprašovače směrnice 75/324/EHS NV 194/2001 Sb. Přepravitelná tlaková zařízení směrnice 2010/35/EU NV 208/2011 Sb. Rekreační plavidla směrnice 94/25/ES NV 174/2005 Sb. Výbušniny pro civilní využití směrnice 93/15/EHS NV 358/2001 Sb. Emise hluku směrnice 2000/14/ES NV 9/2002 Sb. 14 Z

15 Zařízení pro dopravu osob směrnice 2000/9/ES NV 70/2002 Sb. Interoperabilita transevropského železničního systému směrnice 2008/57/ES NV 133/2005 Sb. Měřidla směrnice 2004/22/ES NV 464/2005 Sb. Námořní zařízení směrnice 96/98/ES NV 266/2009 Sb. 2.6 Dělení norem Bezpečnostní normy jsou hierarchicky rozděleny do 3 skupin Normy typu A základní bezpečnostní normy Stanovují základní pravidla, konstrukční principy, terminologii a obecné faktory, které se vztahují na veškerá strojní zařízení. Normy typu B obecné bezpečnostní normy Řeší bezpečnost z určitého hlediska nebo se zabývají jedním bezpečnostním prvkem, který lze použít v rámci širokého rozsahu strojních zařízení: Normy typu B1 řeší konkrétní bezpečnostní faktory (např. bezpečné vzdálenosti, teplotu povrchu, hluk), Normy typu B2 řeší konkrétní bezpečnostní prvky (např. obouruční ovládací zařízení, blokovací zařízení, zařízení citlivá na tlak, kryty). Normy typu C bezpečnostní normy strojních zařízení Zabývají se podrobnými bezpečnostními požadavky na konkrétní stroj nebo skupinu strojů. Obr. 9 Rozdělení bezpečnostních norem 15 Z

16 3 Riziko a celková bezpečnost stroje Dle strojní směrnice "rizikem" rozumí kombinace pravděpodobnosti a závažnosti poranění nebo škody na zdraví, ke které může dojít v nebezpečné situaci. Obr. 10 Prvky rizika Obr. 11 Základní přístup k zajištění celkové bezpečnosti strojního zařízení 16 Z

17 3.1 Významné harmonizované normy typu A Normy typu A ě Číslo normy ČSN EN 1070 ČSN EN ISO ČSN EN 414 Název normy Bezpečnost strojních zařízení - Terminologie Bezpečnost strojních zařízení - Všeobecné zásady pro konstrukci - Posouzení rizika a snižování rizika Bezpečnost strojních zařízení - Pravidla pro navrhování a předkládání bezpečnostních norem 3.2 Významné harmonizované normy typu B Normy typu B jsou pro přehlednost roztřízeny do následujících kategorií: Všeobecné Elektrická zařízení Mechanické vibrace Elektromagnetická kompatibilita Akustika Ergonomie Bezpečné vzdálenosti a rozměry Ochranné kryty a blokovací zařízení Bezpečnostní funkce Ochranná zařízení Elektrická zařízení pracovních strojů Značení, značky a symboly Informace pro používání Nebezpečné látky Emise šířené vzduchem Prostředí s nebezpečím výbuchu Prostředky trvalého přístupu ke strojům Tab. 1 Normy typu B Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN Vibrace - Laboratorní metoda hodnocení vibrací vozidlových sedadel - Část 1: Základní požadavky (ISO :1992) Mechanické vibrace ČSN EN ISO Vibrace - Ruční a rukou vedená strojní zařízení - Principy hodnocení emise vibrací Mechanické vibrace 17 Z

18 Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN A1 Vibrace - Zkoušení mobilních strojů pro účely určení emisní hodnoty vibrací Mechanické vibrace ČSN EN A1 Vibrace a rázy - Izolování vibrací strojů - Údaje používané při izolaci zdrojů Mechanické vibrace ČSN EN ISO Vibrace a rázy - Vibrace ruky a paže - Metoda měření činitele přenosu vibrací pružných materiálů zatížených soustavou ruka-paže Mechanické vibrace ČSN EN ISO Lesnické a zahradní stroje - Zkušební předpis pro vibrace přenosných ručních strojů se zabudovaným spalovacím motorem - Vibrace na rukojetích Mechanické vibrace ČSN EN A1 Vibrace - Manipulační vozíky - Laboratorní hodnocení a specifikace vibrací na sedadle obsluhy Mechanické vibrace ČSN EN ISO 3744 ČSN EN ISO ČSN EN ISO ČSN EN ISO 3746 ČSN EN ISO 3741 ČSN EN ISO 3745 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Technická metoda pro přibližně volné pole nad odrazivou rovinou Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Technické metody pro malé přemístitelné zdroje v dozvukovém poli - Část 1: Srovnávací metoda pro zkušební místnosti s tuhými stěnami Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustického tlaku - Technické metody pro malé přemístitelné zdroje v dozvukovém poli - Část 2: Metody pro speciální dozvukové zkušební místnosti Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Provozní metoda s měřicí obalovou plochou nad odrazivou rovinou Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Přesné metody pro dozvukové zkušební místnosti Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Přesné metody pro bezodrazové a polobezodrazové místnosti Akustika Akustika Akustika Akustika Akustika Akustika 18 Z

19 Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN ISO 4871 Akustika - Deklarování a ověřování hodnot emise hluku strojů a zařízení Akustika ČSN EN ISO Akustika - Určování zvukové izolace krytů - Část 1: Měření v laboratorních podmínkách (pro účely deklarace) Akustika ČSN EN ISO ČSN EN ISO 3747 ČSN EN ISO Akustika - Určování zvukové izolace krytů - Část 2: Měření in situ (pro účely uznávání a ověřování) Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Technické/provozní metody pro použití in situ v dozvukovém prostředí Akustika - Určování zvukové izolace kabin - Laboratorní měření a měření in situ Akustika Akustika Akustika ČSN EN ISO ČSN EN ISO ČSN EN ISO ČSN EN ISO ČSN EN ISO ČSN EN ISO ČSN EN ISO Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustické intenzity - Část 1: Měření v bodech Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustické intenzity - Část 3: Přesná metoda měření skenováním Akustika - Hluk vyzařovaný stroji a zařízeními - Směrnice pro používání základních norem pro určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech Akustika - Hluk vyzařovaný stroji a zařízeními - Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech v přibližně volném poli nad odrazivou rovinou se zanedbatelnými korekcemi na prostředí Akustika Hluk vyzařovaný stroji a zařízeními Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech s použitím přibližných korekcí na prostředí Akustika - Hluk vyzařovaný stroji a zařízeními - Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech z hladin akustického výkonu Akustika - Hluk vyzařovaný stroji a zařízeními - Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech s použitím přesných korekcí na prostředí Akustika Akustika Akustika Akustika Akustika Akustika Akustika 19 Z

20 Číslo normy ČSN EN ISO ČSN EN ISO ČSN EN ISO 2151 ČSN EN ISO 7235 ČSN EN ISO ČSN EN ISO 5136 ČSN EN A1 Název normy Akustika - Hluk vyzařovaný stroji a zařízeními - Technická metoda pro určování hladin emisního akustického tlaku in situ na stanovišti obsluhy a dalších stanovených místech pomocí akustické intenzity Lesnické a zahradní stroje - Zkušební předpis pro hluk přenosných ručních strojů se spalovacím motorem - Technická metoda (třída přesnosti 2) Akustika - Zkušební předpis pro hluk vyzařovaný kompresory a vývěvami - Technická metoda (třída přesnosti 2) Akustika - Laboratorní měřicí postupy pro tlumiče hluku v potrubí a vzduchotechnické koncové jednotky - Vložný útlum, vlastní hluk, a celková tlaková ztráta Akustika - Měření vložného útlumu tlumičů bez proudění - Laboratorní metoda třídy přesnosti 3 Akustika - Určení hladin akustického výkonu vyzařovaného do potrubí ventilátory a jinými zařízeními s prouděním vzduchu - Metoda měření v potrubí Akustika - Zkušební předpis pro hluk zarážecího nářadí - Technická metoda Datum vydání Třídící znak Kategorie Akustika Akustika Akustika Akustika Akustika Akustika Akustika ČSN EN ISO Akustika - Doporučené postupy pro navrhování strojů a zařízení s nízkým hlukem - Část 1: Plánování Akustika ČSN EN ed. 2 Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 1: Všeobecné požadavky Elektricá zařízení ČSN EN Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 11: Požadavky na elektrická zařízení vn pro napětí nad V AC nebo V DC nepřesahující 36 kv Elektricá zařízení ČSN EN ed. 2 Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 32: Požadavky na elektrická zařízení zdvihacích strojů Elektricá zařízení ČSN EN Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 33: Požadavky na výrobní zařízení pro výrobu polovodičů Elektricá zařízení ČSN EN ed. 2 Bezpečnost strojních zařízení - Indikace, značení a uvedení do činnosti - Část 1: Požadavky na vizuální, akustické a taktilní signály Ergonomie 20 Z

21 Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN ed. 2 Bezpečnost strojních zařízení - Indikace, značení a uvedení do činnosti - Část 2: Požadavky na značení Značení, značky a symboly ČSN EN ed. 2 Bezpečnost strojních zařízení - Indikace, značení a uvedení do činnosti - Část 3: Požadavky na umístění a funkci ovládačů Ergonomie ČSN EN ed. 2 Bezpečnost strojních zařízení - Elektrická snímací ochranná zařízení - Část 1: Všeobecné požadavky a zkoušky Ochranná zařízení ČSN EN Bezpečnost strojních zařízení - Funkční bezpečnost elektrických, elektronických a programovatelných elektronických řídicích systémů souvisejících s bezpečností Elektricá zařízení ČSN EN A1 Bezpečnost strojních zařízení - Integrované osvětlení strojů Ergonomie ČSN EN Výbušná prostředí - Prevence a ochrana proti výbuchu - Část 1: Základní koncepce a metodika Prostředí s nebezpečím výbuchu ČSN EN ed. 2 Výbušná prostředí - Prevence a ochrana proti výbuchu - Část 1: Základní koncepce a metodika Prostředí s nebezpečím výbuchu ČSN EN A1 Výbušná prostředí - Prevence a ochrana proti výbuchu - Část 2: Základní koncepce a metodika pro doly Prostředí s nebezpečím výbuchu ČSN EN Stanovení maximálního výbuchového tlaku a maximální rychlosti nárůstu výbuchového tlaku plynů a par Prostředí s nebezpečím výbuchu ČSN EN ISO Bezpečnost strojních zařízení - Bezpečnostní části ovládacích systémů - Část 1: Všeobecné zásady pro konstrukci Všeobecné ČSN EN ISO Bezpečnost strojních zařízení - Bezpečnostní části ovládacích systémů - Část 2: Ověřování platnosti Všeobecné ČSN EN ISO Bezpečnost strojních zařízení - Integrované výrobní systémy - Základní požadavky Všeobecné ČSN EN A1 Bezpečnost strojních zařízení - Nejmenší mezery k zamezení stlačení částí lidského těla Bezpečné vzdálenosti 21 Z

22 Číslo normy ČSN EN ISO Název normy Bezpečnost strojních zařízení - Bezpečné vzdálenosti k zamezení dosahu do nebezpečných prostor horními a dolními končetinami Datum vydání Třídící znak Kategorie Bezpečné vzdálenosti ČSN EN A1 Bezpečnost strojních zařízení - Zamezení neočekávanému spuštění Bezpečnostní funkce ČSN EN A1 ČSN EN A1 Bezpečnost strojních zařízení - Snižování ohrožení zdraví nebezpečnými látkami emitovanými strojním zařízením - Část 1: Zásady a specifikace pro výrobce strojních zařízení Bezpečnost strojních zařízení - Snižování ohrožení zdraví nebezpečnými látkami emitovanými strojním zařízením - Část 2: Metodologie návodu postupů ověřování Nebezpečné látky Nebezpečné látky ČSN EN Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 1: Volba zkušebních metod Nebezpečné látky ČSN EN A1 Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 11: Index dekontaminace Emise šířené vzduchem ČSN EN A1 ČSN EN A1 ČSN EN A1 ČSN EN A1 ČSN EN A1 ČSN EN A1 Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 2: Metoda značených atomů pro měření míry emise určitého polutantu Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 3: Metoda měření míry emise určitého polutantu na zkušební stolici Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 4: Účinnost zachycení odsávacím zařízením - Metoda značených atomů Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 6: Hmotnostní účinnost odlučování, difuzní výtok Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 7: Hmotnostní účinnost odlučování, definovaný výtok Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 8: Parametr koncentrace polutantu, metoda měření na zkušební stolici Emise šířené vzduchem Emise šířené vzduchem Emise šířené vzduchem Emise šířené vzduchem Emise šířené vzduchem Emise šířené vzduchem 22 Z

23 Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN A1 Bezpečnost strojních zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 9: Parametr koncentrace polutantu, metoda měření v místnosti Emise šířené vzduchem ČSN EN ISO Bezpečnost strojních zařízení - Hygienické požadavky pro konstrukci strojních zařízení Ergonomie ČSN EN ISO Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 1: Volba pevných prostředků přístupu mezi dvěma úrovněmi Prostředky trvalého přístupu ke strojům ČSN EN ISO Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 2: Pracovní plošiny a lávky Prostředky trvalého přístupu ke strojům ČSN EN ISO Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 3: Schodiště, žebříková schodiště a ochranná zábradlí Prostředky trvalého přístupu ke strojům ČSN EN ISO Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 4: Pevné žebříky Prostředky trvalého přístupu ke strojům ČSN EN A1 Bezpečnost strojních zařízení - Ochranné kryty - Všeobecné požadavky pro konstrukci a výrobu pevných a pohyblivých ochranných krytů Ochranné kryty a blokovací zařízení ČSN EN ISO Bezpečnost strojních zařízení - Umístění ochranných zařízení s ohledem na rychlosti přiblížení částí lidského těla Ochranné kryty a blokovací zařízení ČSN EN ISO Bezpečnost strojních zařízení - Nouzové zastavení - Zásady pro konstrukci Bezpečnostní funkce ČSN EN A2 Bezpečnost strojních zařízení - Blokovací zařízení spojená s ochrannými kryty - Zásady pro konstrukci a volbu Ochranné kryty a blokovací zařízení ČSN EN A1 Bezpečnost strojních zařízení - Dvouruční ovládací zařízení - Funkční hlediska - Zásady pro konstrukci Ergonomie ČSN EN A1 ČSN EN A1 Bezpečnost strojních zařízení - Ergonomické zásady navrhování - Část 1: Terminologie a všeobecné zásady Bezpečnost strojních zařízení - Ergonomické zásady navrhování - Část 2: Interakce mezi konstrukcí strojního zařízení a pracovními úkoly Ergonomie Ergonomie 23 Z

24 Číslo normy ČSN EN A1 Název normy Bezpečnost strojních zařízení - Tělesné rozměry - Část 1: Zásady stanovení požadovaných rozměrů otvorů pro přístup celého těla ke strojnímu zařízení Datum vydání Třídící znak Kategorie Bezpečné vzdálenosti a rozměry ČSN EN A1 Bezpečnost strojních zařízení - Tělesné rozměry - Část 2: Zásady stanovení rozměrů požadovaných pro přístupové otvory Bezpečné vzdálenosti a rozměry ČSN EN A1 Bezpečnost strojních zařízení - Tělesné rozměry - Část 3: Antropometrické údaje Bezpečné vzdálenosti a rozměry ČSN EN A1 Bezpečnost strojních zařízení - Fyzická výkonnost člověka - Část 1: Termíny a definice Ergonomie ČSN EN A1 Bezpečnost strojních zařízení - Fyzická výkonnost člověka - Část 2: Ruční obsluha strojního zařízení a jeho součástí Ergonomie ČSN EN A1 ČSN EN A1 ČSN EN ISO Bezpečnost strojních zařízení - Fyzická výkonnost člověka - Část 3: Doporučené mezní síly pro obsluhu strojních zařízení Bezpečnost strojních zařízení - Fyzická výkonnost člověka - Část 4: Hodnocení pracovních poloh a pohybů ve vztahu ke strojnímu zařízení Bezpečnost strojních zařízení - Antropometrické požadavky na uspořádání pracovního místa u strojního zařízení Ergonomie Ergonomie Ergonomie ČSN EN ISO Ergonomie - Počítačové modely lidského těla a tělesné šablony - Část 1: Všeobecné požadavky Bezpečné vzdálenosti a rozměry ČSN EN ISO Ergonomie tepelného prostředí - Metody posuzování odezvy člověka na kontakt s povrchy - Část 1: Horké povrchy Ergonomie ČSN EN ISO ČSN EN A1 ČSN EN A1 Ergonomie tepelného prostředí - Metody posuzování odezvy člověka na kontakt s povrchy - Část 3: Chladné povrchy Bezpečnost strojních zařízení - Ergonomické požadavky pro navrhování sdělovačů a ovládačů - Část 1: Všeobecné zásady interakcí člověka se sdělovači a ovládači Bezpečnost strojních zařízení - Ergonomické požadavky pro navrhování sdělovačů a ovládačů - Část 2: Sdělovače Ergonomie Ergonomie Ergonomie 24 Z

25 Číslo normy Název normy Datum vydání Třídící znak Kategorie ČSN EN A1 ČSN EN ČSN EN ISO 7731 Bezpečnost strojních zařízení - Ergonomické požadavky pro navrhování sdělovačů a ovládačů - Část 3: Ovládače Bezpečnost strojních zařízení - Ergonomické požadavky pro navrhování sdělovačů a ovládačů - Část 4: Umístění a uspořádání sdělovačů a ovládačů Ergonomie - Výstražné signály pro veřejné a pracovní prostory - Sluchové výstražné signály Ergonomie Ergonomie Ergonomie ČSN EN A1 Bezpečnost strojních zařízení - Vizuální signály nebezpečí - Všeobecné požadavky, navrhování a zkoušení Ergonomie ČSN EN A1 Bezpečnost strojních zařízení - Systém akustických a vizuálních signálů nebezpečí a informačních signálů Ergonomie 3.3 Významné harmonizované normy v oblasti výrobních strojů Harmonizované normy zahrnující požadavky na výrobní stroje jsou uvedeny v následující tabulce. Tab. 2 Harmonizované normy vztahující se na výrobní stroje Číslo normy Název normy Datum platnosti ČSN EN ISO Obráběcí stroje - Bezpečnost - Soustruhy ČSN EN A1 Bezpečnost obráběcích a tvářecích strojů - Vrtačky ČSN EN A2 Bezpečnost obráběcích a tvářecích strojů - Obráběcí centra ČSN EN A2 Bezpečnost obráběcích a tvářecích strojů - Frézky (včetně vyvrtávaček) ČSN EN A1 Obráběcí a tvářecí stroje - Bezpečnost - Pevně umístěné brusky ČSN EN A1 Obráběcí a tvářecí stroje - Bezpečnost - Elektroerozivní stroje ČSN EN A1 Obráběcí a tvářecí stroje - Bezpečnost - Pily na studený kov Z

26 Číslo normy Název normy Datum platnosti ČSN EN A1 Bezpečnost obráběcích a tvářecích strojů - Postupové a jednoúčelové stroje ČSN EN A1 Bezpečnost obráběcích strojů - Bezpečnostní požadavky na konstrukci a výrobu obrobkových sklíčidel ČSN EN A2 Obráběcí a tvářecí stroje - Bezpečnost - Hydraulické lisy ČSN EN Bezpečnost obráběcích a tvářecích strojů - Hydraulické ohraňovací lisy ČSN EN A1 Bezpečnost obráběcích a tvářecích strojů - Pneumatické lisy ČSN EN A1 ČSN EN A1 Bezpečnost strojních zařízení - Bezpečnostní požadavky na vytlačovací lisy pro železné a neželezné kovy Bezpečnost strojních zařízení - Bezpečnostní požadavky na hydraulické lisy pro volné zápustkové kování železných a neželezných kovů za tepla ČSN EN A1 Obráběcí a tvářecí stroje - Mechanické lisy - Bezpečnost ČSN EN A1 Obráběcí a tvářecí stroje - Bezpečnost - Tabulové nůžky ČSN EN Bezpečnost elektrického ručního nářadí - Zvláštní požadavky na stříkací pistole ČSN EN ed. 3 Ruční elektromechanické nářadí - Bezpečnost - Část 1: Všeobecné požadavky ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-1: Zvláštní požadavky na vrtačky a příklepové vrtačky ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-11: Zvláštní požadavky na pily s přímočarým vratným pohybem ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-12: Zvláštní požadavky na vibrátory betonu ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-13: Zvláštní požadavky na řetězové pily ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-14: Zvláštní požadavky na hoblíky ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-15: Zvláštní požadavky na střihače živých plotů Z

27 Číslo normy Název normy Datum platnosti ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-16: Zvláštní požadavky na zarážecí nářadí ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-17: Zvláštní požadavky na horní frézky a orovnávací frézky ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-18: Zvláštní požadavky na páskovací nářadí ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-19: Zvláštní požadavky na dlabačky ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-2: Zvláštní požadavky na šroubováky a rázové šroubováky ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-20: Zvláštní požadavky na pásové pily ČSN EN Ruční elektromechanické nářadí - Bezpečnost - Část 2-21: Zvláštní požadavky na čističe odpadů ČSN EN ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 3 Ruční elektromechanické nářadí - Bezpečnost - Část 2-22: Zvláštní požadavky na řezačky Ruční elektromechanické nářadí - Bezpečnost - Část 2-3: Zvláštní požadavky na brusky, leštičky a talířové rovinné brusky Ruční elektromechanické nářadí - Bezpečnost - Část 2-4: Zvláštní požadavky na rovinné brusky a leštičky jiné než talířové Ruční elektromechanické nářadí - Bezpečnost - Část 2-5: Zvláštní požadavky na kotoučové pily ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-6: Zvláštní požadavky na kladiva ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-8: Zvláštní požadavky pro nůžky na plech a prorážeče ČSN EN ed. 2 Ruční elektromechanické nářadí - Bezpečnost - Část 2-9: Zvláštní požadavky na závitořezy ČSN EN ed. 3 Bezpečnost přenosného elektromechanického nářadí - Část 1: Všeobecné požadavky ČSN EN Bezpečnost přenosného elektromechanického nářadí - Část 2-1: Zvláštní požadavky na stolové kotoučové pily ČSN EN ed. 2 Bezpečnost přenosného elektromechanického nářadí - Část 2-1: Zvláštní požadavky na stolové kotoučové pily Z

28 Číslo normy Název normy Datum platnosti ČSN EN ČSN EN ed. 2 ČSN EN Bezpečnost přenosného elektromechanického nářadí - Část 2-10: Zvláštní požadavky na rozbrušovačky Bezpečnost přenosného elektromechanického nářadí - Část 2-11: Zvláštní požadavky na kombinované pokosové-stolové kotoučové pily Bezpečnost přenosného elektromechanického nářadí - Část 2-12: Zvláštní požadavky na stroje na závity ČSN EN Bezpečnost přenosného elektromechanického nářadí - Část 2-3: Zvláštní požadavky na hoblovky a tloušťovačky ČSN EN ed. 2 ČSN EN ČSN EN ČSN EN ed. 2 Bezpečnost přenosného elektromechanického nářadí - Část 2-4: Zvláštní požadavky na stolní brusky Bezpečnost přenosného elektromechanického nářadí - Část 2-6: Zvláštní požadavky na vrtačky pro diamantové vrtáky s přívodem vody Bezpečnost přenosného elektromechanického nářadí - Část 2-8: Zvláštní požadavky na jednovřetenové svislé stolní frézky Bezpečnost přenosného elektromechanického nářadí - Část 2-9: Zvláštní požadavky na pokosové pily ČSN EN ed. 3 Bezpečnost přenosného elektromechanického nářadí - Část 2-9: Zvláštní požadavky na pokosové pily Z

29 4 Anotace kategorií norem typu B 4.1 Nebezpečné látky Přehled norem vztahujících se k nebezpečným látkám je uveden v následující tabulce. Tab. 3 Normy vztahující se k nebezpečným látkám ě Zásady a specifikace pro výrobce strojních zařízení Metody ověřování ČSN EN A1 zařízení - Snižování ohrožení zdraví nebezpečnými látkami emitovanými strojním zařízením - Část 1: Zásady a specifikace pro výrobce strojních zařízení - Definice - Metodologie ČSN EN A1 zařízení - Snižování ohrožení zdraví nebezpečnými látkami emitovanými strojním zařízením - Část 2: Metodologie návodu postupů ověřování - Stanovení rizika * Identifikace nebezpečných látek - Druhy emisí * Charakterizace emisí - Požadavky a/nebo opatření k odstranění a/nebo snížení rizikovosti * Identifikace kritických faktorů - Informace pro používání a údržbu * Specifikace určujících parametrů - Ověření bezpečnostních požadavků a/nebo opatření Příloha: Příklady opatření pro snížení ohrožení nebezpečnými látkami. - Ověřování Příloha: Příklady typických emisí a jejich stanovení. ČSN EN zařízení - Hodnocení emise nebezpečných látek šířených vzduchem - Část 1: Volba zkušebních metod - Definice stanovených parametrů - Druhy zkušebních metod - Podklady pro volbu zkušebních metod - Statistické zhodnocení 29 Z

30 4.2 Akustika Přehled norem vztahujících se k akustickým emisím je uveden v následující tabulce. Tab. 4 Přehled norem vztahujících se k akustickým emisím Metody měření (určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku resp. Určování hladin emisního akustického tlaku na stanovišti obsluhy Zkušební předpisy pro stroje a zařízení Určování zvukové izolace akustické intenzity) ČSN EN ISO 3744 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Technická metoda pro přibližně volné pole nad odrazivou rovinou ČSN EN ISO Akustika - Hluk vyzařovaný stroji a zařízeními - Směrnice pro používání základních norem pro určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech ČSN EN ISO 4871 Akustika - Deklarování a ověřování hodnot emise hluku strojů a zařízení ČSN EN ISO Akustika - Určování zvukové izolace krytů - Část 1: Měření v laboratorních podmínkách (pro účely deklarace) ČSN EN ISO ČSN EN ISO Akustika - Určování hladin Akustika - Hluk vyzařovaný akustického výkonu a hladin stroji a zařízeními - ČSN EN ISO akustické energie zdrojů Určování hladin emisního Lesnické a zahradní stroje ČSN EN ISO hluku pomocí akustického akustického tlaku na - Zkušební předpis pro hluk Akustika - Určování tlaku - Technické metody stanovišti obsluhy a dalších přenosných ručních strojů zvukové izolace krytů - Část pro malé přemístitelné stanovených místech se spalovacím motorem - 2: Měření in situ (pro účely zdroje v dozvukovém poli - v přibližně volném poli Technická metoda (třída uznávání a ověřování) Část 1: Srovnávací metoda nad odrazivou rovinou přesnosti 2) pro zkušební místnosti s se zanedbatelnými tuhými stěnami korekcemi na prostředí ČSN EN ISO Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustického tlaku - Technické metody pro malé přemístitelné zdroje v dozvukovém poli - Část 2: Metody pro speciální dozvukové zkušební místnosti ČSN EN ISO Akustika Hluk vyzařovaný stroji a zařízeními Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech s použitím přibližných korekcí na prostředí ČSN EN ISO 2151 Akustika - Zkušební předpis pro hluk vyzařovaný kompresory a vývěvami - Technická metoda (třída přesnosti 2) ČSN EN ISO Akustika - Určování zvukové izolace kabin - Laboratorní měření a měření in situ 30 Z

31 ČSN EN ISO 3746 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Provozní metoda s měřicí obalovou plochou nad odrazivou rovinou ČSN EN ISO Akustika - Hluk vyzařovaný stroji a zařízeními - Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech z hladin akustického výkonu ČSN EN A1 Akustika - Zkušební předpis pro hluk zarážecího nářadí - Technická metoda ČSN EN ISO 7235 Akustika - Laboratorní měřicí postupy pro tlumiče hluku v potrubí a vzduchotechnické koncové jednotky - Vložný útlum, vlastní hluk, a celková tlaková ztráta Metody měření (určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku resp. Určování hladin emisního akustického tlaku na stanovišti obsluhy Zkušební předpisy pro stroje a zařízení Určování zvukové izolace akustické intenzity) ČSN EN ISO 3741 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Přesné metody pro dozvukové zkušební místnosti ČSN EN ISO Akustika - Hluk vyzařovaný stroji a zařízeními - Určování hladin emisního akustického tlaku na stanovišti obsluhy a dalších stanovených místech s použitím přesných korekcí na prostředí ČSN EN ISO Akustika - Doporučené postupy pro navrhování strojů a zařízení s nízkým hlukem - Část 1: Plánování ČSN EN ISO Akustika - Měření vložného útlumu tlumičů bez proudění - Laboratorní metoda třídy přesnosti 3 ČSN EN ISO 3745 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Přesné metody pro bezodrazové a polobezodrazové místnosti ČSN EN ISO Akustika - Hluk vyzařovaný stroji a zařízeními - Technická metoda pro určování hladin emisního akustického tlaku in situ na stanovišti obsluhy a dalších stanovených místech pomocí akustické intenzity ČSN EN ISO 3747 Akustika - Určování hladin akustického výkonu a hladin akustické energie zdrojů hluku pomocí akustického tlaku - Technické/provozní metody pro použití in situ v dozvukovém prostředí ČSN EN ISO Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustické intenzity - Část 1: Měření v bodech ČSN EN ISO Akustika - Určování hladin akustického výkonu zdrojů hluku pomocí akustické intenzity - Část 3: Přesná metoda měření 31 Z

32 skenováním ČSN EN ISO 5136 Akustika - Určení hladin akustického výkonu vyzařovaného do potrubí ventilátory a jinými zařízeními s prouděním vzduchu - Metoda měření v potrubí 32 Z
