Oplocení - 1,15 / 1,85 m Stručný přehled

Transkript

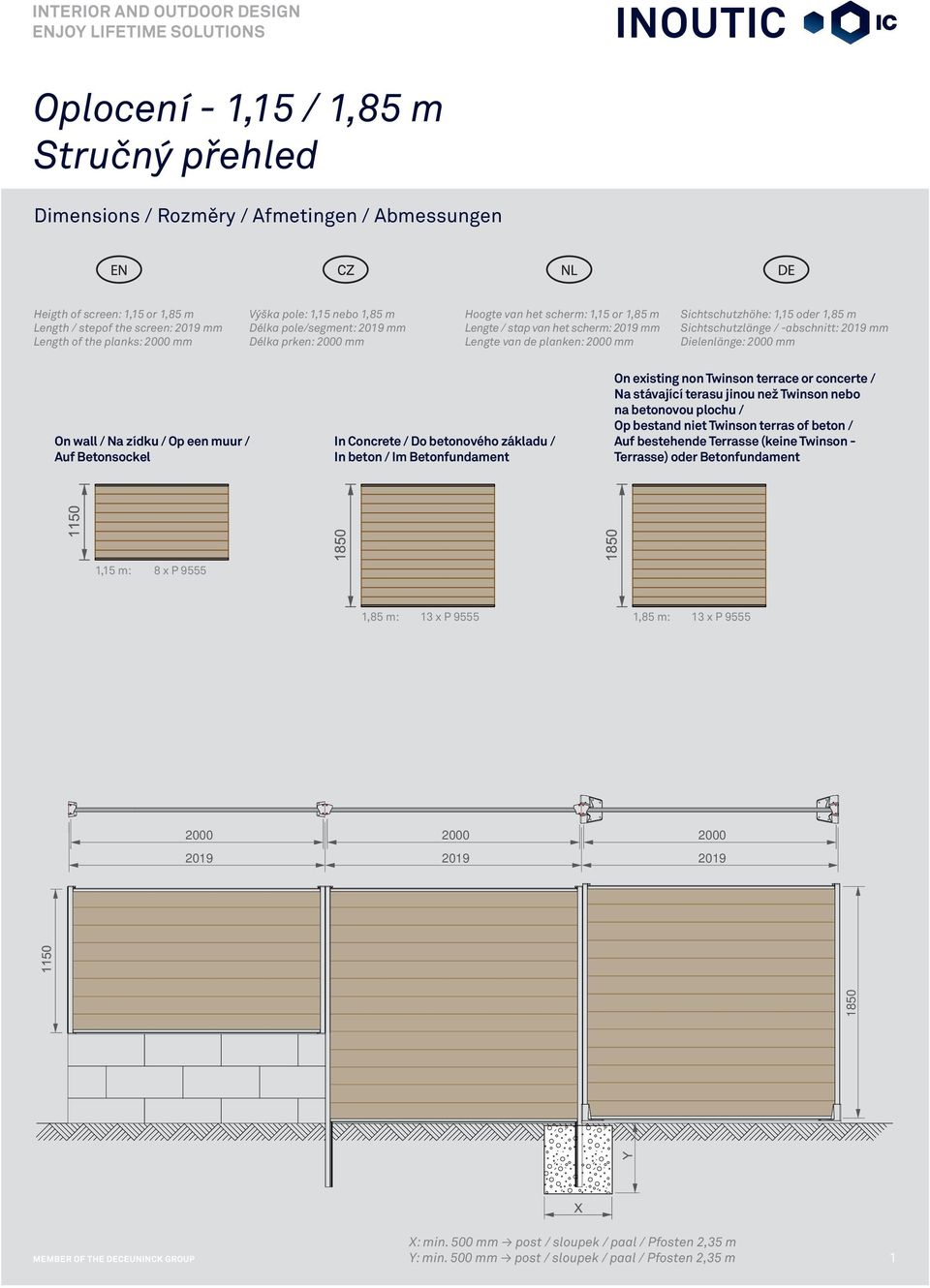

1 Oplocení - 1,15 / 1,85 m Stručný přehled Dimensions / Rozměry / Afmetingen / Abmessungen Heigth of screen: 1,15 or 1,85 m Length / stepof the screen: 2019 mm Length of the planks: 2000 mm Výška pole: 1,15 nebo 1,85 m Délka pole/segment: 2019 mm Délka prken: 2000 mm Hoogte van het scherm: 1,15 or 1,85 m Lengte / stap van het scherm: 2019 mm Lengte van de planken: 2000 mm Sichtschutzhöhe: 1,15 oder 1,85 m Sichtschutzlänge / -abschnitt: 2019 mm Dielenlänge: 2000 mm On wall / Na zídku / Op een muur / Auf Betonsockel In Concrete / Do betonového základu / In beton / Im Betonfundament On existing non Twinson terrace or concerte / Na stávající terasu jinou než Twinson nebo na betonovou plochu / Op bestand niet Twinson terras of beton / Auf bestehende Terrasse (keine Twinson - Terrasse) oder Betonfundament 1,15 m: 8 x P ,85 m: 13 x P ,85 m: 13 x P X: min. 500 mm post / sloupek / paal / Pfosten 2,35 m Y: min. 500 mm post / sloupek / paal / Pfosten 2,35 m 1

2 General / Všeobecné informace / Algemeen / Allgemeines start post počáteční sloupek startpaal Startpfosten napojovací sloupek Corner post ( ) rohový sloupek ( ) hoekpaal ( ) Eckpfosten ( ) end post zakončovací sloupek eindpaal Endpfosten Cut the planks at exactly 2000 mm. Nařežte prkna přesně na 2000 mm. Zaag de planken exact op 2000 mm. Schneiden Sie die Dielen auf genau 2000 mm zu. Tools: depending on installation method and application: Nářadí: odvíjí se od metody instalace a aplikace: Shovel and spadepost hole digger or soil drill Spirit level String line Screwdriver Drilling machine and HSS/ concrete drills Jig saw Laser Concrete mixer Lopata a rýč Půdní vrták na sloupky Vodováha Provázek Šroubovák Vrtačka a vrtáky HSS/ do betonu Přímočará pila Laser Míchačka betonu No installation 0 C Installation forbidden on a Twinson terrace Install the planks in the same direction Neinstalujte při teplotách 0 C Je zakázána instalace na terasu Twinson Prkna montujte ve stejném směru Werktuigen: afhankelijk van de installatiemethode en toepassing: Werkzeuge abhängig von der Montagevariante: Schop en spade Paalgraafmachine of grondboor Waterpas Metserskoord Schroevendraaier Boormachine met metaal-/ betonboor Decoupeerzaag Laser Betonmixer Schaufel und Spaten Erdbohrer oder Bodenbohrer Wasserwaage Schnur Schraubenzieher Scie sauteuse Perceuse HSS / Foret béton Laser Bétonnière Geen installatie 0 C Installatie op een Twinson terras verboden installeer de planken in deyelfde richting Keine Montage 0 C Montage auf Twinson Terrasse verboten Montieren Sie die Dielen in der gleichen Richtung 2

3 Overview kits / Přehled balení / Overzicht kits / Übersicht kits Balení P 9282 Balení P 9274 Počáteční - zakončovací / rohový sloupek Spojovací sloupek Délka sloupku 1,15 m Balení P 9283 Balení P 9275 Počáteční - zakončovací / rohový sloupek Spojovací sloupek Délka sloupku 2,35 m max. 1,85 m 3

4 Overview kits / Přehled balení / Overzicht kits / Übersicht kits Balení P 9283 Balení P 9275 Počáteční - zakončovací / rohový sloupek Spojovací sloupek Délka sloupku 1,85 m Set P 9272 VOLITELNÝ Set P 9273 VOLITELNÝ Set P 9273 VOLITELNÝ 4

5 Installation on wall kits without planks / Instalace na zídku sady bez prken Installatie op enn muur kits zonder planken / Montage auf Betonsockel Kits ohne Dielen Total length of fencing / Celková délka oplocení Total lengte tuinomheining / Gesamtlänge Sichtschutz Type of fencing / Typ oplocení Type tuinomheining / Sichtschutzvariante Ref Kit with / Sada obsahuje / kit met / Kit mit 2,0 m 4,0 m 6,0 m 8,0 m 10,0 m 12,0 m P 9282 (1,15 m) Start- / Endpfosen P 9274 (1,15 m) spojovací sloupek P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) P 9282 (1,15 m) Start- / Endpfosen / P 9274 (1,15 m) spojovací sloupek / P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) / P 9282 (1,15 m) Start- / Endpfosen / / P 9274 (1,15 m) spojovací sloupek / / P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) / / Installation on concrete or on existing non Twinson terrace or concrete kits without planks / Instalace do betonového základu nebo na stávající terasu jinou než Twinson nebo na betonovou plochu sady bez prken / Installatie in beton of op bestaande niet Twinson terras of beton kits zonder planken / Montage of Betonfundament oder bestehende Terrasse (keine Twinson Terrasse) oder Beton Kits ohne Dielen Total length of fencing / Celková délka oplocení Total lengte tuinomheining / Gesamtlänge Sichtschutz Type of fencing / Typ oplocení Type tuinomheining / Sichtschutzvariante Ref Kit with / Sada obsahuje / kit met / Kit mit 2,0 m 4,0 m 6,0 m 8,0 m 10,0 m 12,0 m P 9283 (2,35 m) Start- / Endpfosen P 9275 (2,35 m) spojovací sloupek P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) P 9272 VOLITELNÉ start - end / skirt start - / eindvoet počáteční / zakončovací lem Befestigungsfuß Start- / Endpfosten P 9273 VOLITELNÉ connection skirt connectievoet napojovací lem Befestigungsfuß P 9283 (2,35 m) Start- / Endpfosen / P 9275 (2,35 m) spojovací sloupek / P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) / P 9272 VOLITELNÉ start - end / skirt start - / eindvoet počáteční / zakončovací lem Befestigungsfuß Start- / Endpfosten / P 9273 VOLITELNÉ connection skirt connectievoet napojovací lem Befestigungsfuß / P 9283 (2,35 m) Start- / Endpfosen / / P 9275 (2,35 m) spojovací sloupek / / P 9555 planks (linear meter) planken (lopende meter) prkna (běžné metry) Dielen (Laufmeter) / / P 9272 VOLITELNÉ start - end / skirt start - / eindvoet počáteční / zakončovací lem Befestigungsfuß Start- / Endpfosten / / P 9273 VOLITELNÉ connection skirt connectievoet napojovací lem Befestigungsfuß / /

6 Installation on wall Instalace na zídku Installatie op een muur Montage auf Betonsockel Start- / Endpfosten (180 ) spojovací sloupek (180 ) (180 ) (180 ) corner post ( ) rohový sloupek ( ) hoekpaal ( ) Eckpfosten ( ) Fixation depending on foundation. Please follow the manufacturer s instructions for all products. IMPORTANT: keep on both sides a minimum dilatation space of 7 mm between the aluminium finishing profile and the plank and the post. Upevnění závisí na podkladu. U všech výrobků se řiďte pokyny výrobce. DŮLEŽITÉ: Na obou stranách udržujte mezi hliníkovým zakončovacím profilem, prknem a sloupkem minimální dilatační mezeru 7 mm. Vastzetting afhankelijk van de ondergrond. Gelive voor alle producten de instructies van de fabrikant te volgen BELANGRIJK: een minimum uitzetvoeg van 7 mm voorzien tussen het aluminium afwerkingsprofiel, de plank en de paal. Befestigung abhängig vom Fundament. Bitte beachten Sie die Herstellerangaben für alle Produkte. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil der Diele und dem Pfosten muss mindestens 7 mm sein. 6

7 IMPORTANT: keep on both sides a minimum dilatation space of 9 mm between the top aluminium finishing profile and the endcap of the post. DŮLEŽITÉ: Na obou stranách dodržujte minimální dilatační mezeru 9 mm mezi horním hliníkovým zakončovacím profilem a krytkou sloupku. BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien tussen het aluminium afwerkingsprofiel en de einddop van de paal. WICHTIG: die Dehnfuge zwischen dem oberen Aluminiumabschlussprofil und der Pfostenabdeckung muss mindestens 9 mm sein. 7

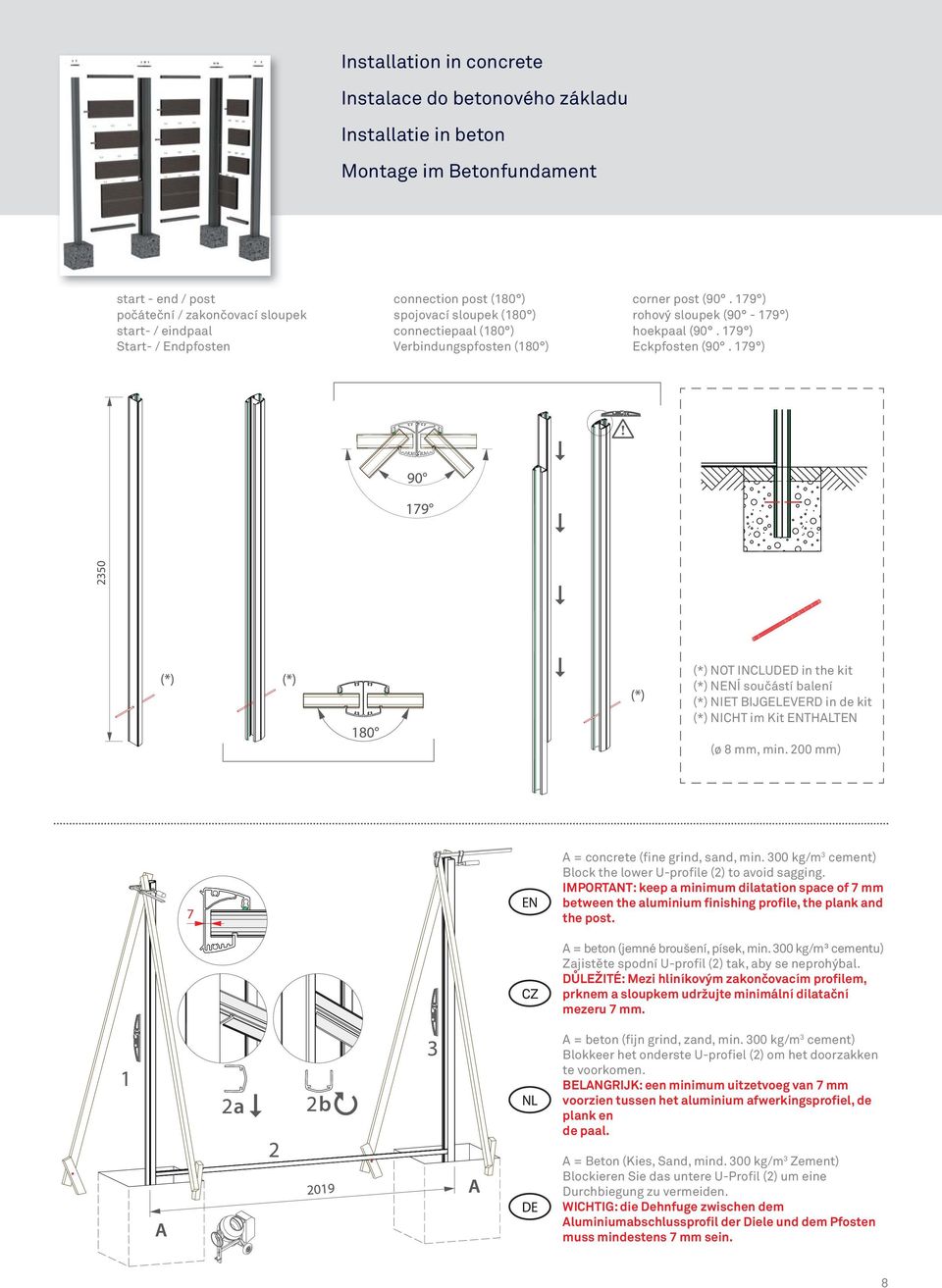

8 Installation in concrete Instalace do betonového základu Installatie in beton Montage im Betonfundament Start- / Endpfosten (180 ) spojovací sloupek (180 ) (180 ) (180 ) corner post ( ) rohový sloupek ( ) hoekpaal ( ) Eckpfosten ( ) (*) NOT INCLUDED in the kit (*) NENÍ součástí balení (*) NIET BIJGELEVERD in de kit (*) NICHT im Kit ENTHALTEN (ø 8 mm, min. 200 mm) a b A = concrete (fine grind, sand, min. 300 kg/m 3 cement) Block the lower U-profile (2) to avoid sagging. IMPORTANT: keep a minimum dilatation space of 7 mm between the aluminium finishing profile, the plank and the post. A = beton (jemné broušení, písek, min. 300 kg/m³ cementu) Zajistěte spodní U-profil (2) tak, aby se neprohýbal. DŮLEŽITÉ: Mezi hliníkovým zakončovacím profilem, prknem a sloupkem udržujte minimální dilatační mezeru 7 mm. A = beton (fijn grind, zand, min. 300 kg/m 3 cement) Blokkeer het onderste U-profiel (2) om het doorzakken te voorkomen. BELANGRIJK: een minimum uitzetvoeg van 7 mm voorzien tussen het aluminium afwerkingsprofiel, de plank en de paal. A = Beton (Kies, Sand, mind. 300 kg/m 3 Zement) Blockieren Sie das untere U-Profil (2) um eine Durchbiegung zu vermeiden. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil der Diele und dem Pfosten muss mindestens 7 mm sein. 8

9 Post 2,35 m B = soil (100 mm). C = concrete (min. 500 mm). Sloupek 2,35 m B = zemina (100 mm). C = beton (min. 500 mm). Paal 2,35 m B = aarde of gras (100 mm). C = beton (min. 500 mm). Pfosten 2,35 m B = Erdboden (100 mm). C = Betin (min. 500 mm). 400 Please pay attention to the installation direction of the planks. Při instalaci věnujte pozornost směru prken. Gelive de installatierichtig van de planken te respecteren. Bitte beachten Sie die Montagerichtung der Dielen. IMPORTANT: keep on both sides a minimum dilatation space of 9 mm between the top aluminium finishing profile and the endcap of the post. DŮLEŽITÉ: Na obou stranách dodržujte minimální dilatační mezeru 9 mm mezi horním hliníkovým zakončovacím profilem a krytkou sloupku. BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien tussen het aluminium afwerkingsprofiel en de einddop van de paal. WICHTIG: die Dehnfuge zwischen dem oberen Aluminiumabschlussprofil und der Pfostenabdeckung muss mindestens 9 mm sein. 9

10 Installation on an existing non Twinson terrace or concrete Instalace na stávající terasu jinou než Twinson nebo na betonovou plochu Installatie op een bestaande niet Twinson terras of beton Montage auf bestehende Terrasse (keine Twinson - Terrasse) oder Betonfundament Start- / Endpfosten (180 ) spojovací sloupek (180 ) (180 ) (180 ) corner post ( ) rohový sloupek ( ) hoekpaal ( ) Eckpfosten ( ) Fixation depending on foundation. Please follow the manufacturer s instructions for all products. IMPORTANT: keep on both sides a minimum dilatation space of 7 mm between the aluminium finishing profile and the plank and the post. Upevnění závisí na podkladu. U všech výrobků se řiďte pokyny výrobce. DŮLEŽITÉ: Na obou stranách udržujte mezi hliníkovým zakončovacím profilem, prknem a sloupkem minimální dilatační mezeru 7 mm. Vastzetting afhankelijk van de ondergrond. Gelive voor alle producten de instructies van de fabrikant te volgen BELANGRIJK: een minimum uitzetvoeg van 7 mm voorzien tussen het aluminium afwerkingsprofiel, de plank en de paal. Befestigung abhängig vom Fundament. Bitte beachten Sie die Herstellerangaben für alle Produkte. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil der Diele und dem Pfosten muss mindestens 7 mm sein. 10

11 Please pay attention to the installation direction of the planks. Při instalaci věnujte pozornost směru prken. Gelive de installatierichtig van de planken te respecteren. Bitte beachten Sie die Montagerichtung der Dielen. IMPORTANT: keep on both sides a minimum dilatation space of 9 mm between the top aluminium finishing profile and the endcap of the post. DŮLEŽITÉ: Na obou stranách dodržujte minimální dilatační mezeru 9 mm mezi horním hliníkovým zakončovacím profilem a krytkou sloupku. BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien tussen het aluminium afwerkingsprofiel en de einddop van de paal. WICHTIG: die Dehnfuge zwischen dem oberen Aluminiumabschlussprofil und der Pfostenabdeckung muss mindestens 9 mm sein. 11

12 Inoutic / Deceuninck, spol. s r.o. Vintrovna 23 / Popůvky / Česká republika T / F / inoutic.cz@inoutic.com / Inoutic Twinson Fencing V Tento dokument obsahuje chráněné a důvěrné informace. Proto tyto informace nekopírujte ani nezveřejňujte bez výslovného písemného schválení společnosti Deceuninck. Společnost Inoutic si vyhrazuje právo na změnu tohoto výkresu a souvisejících dokumentů.
