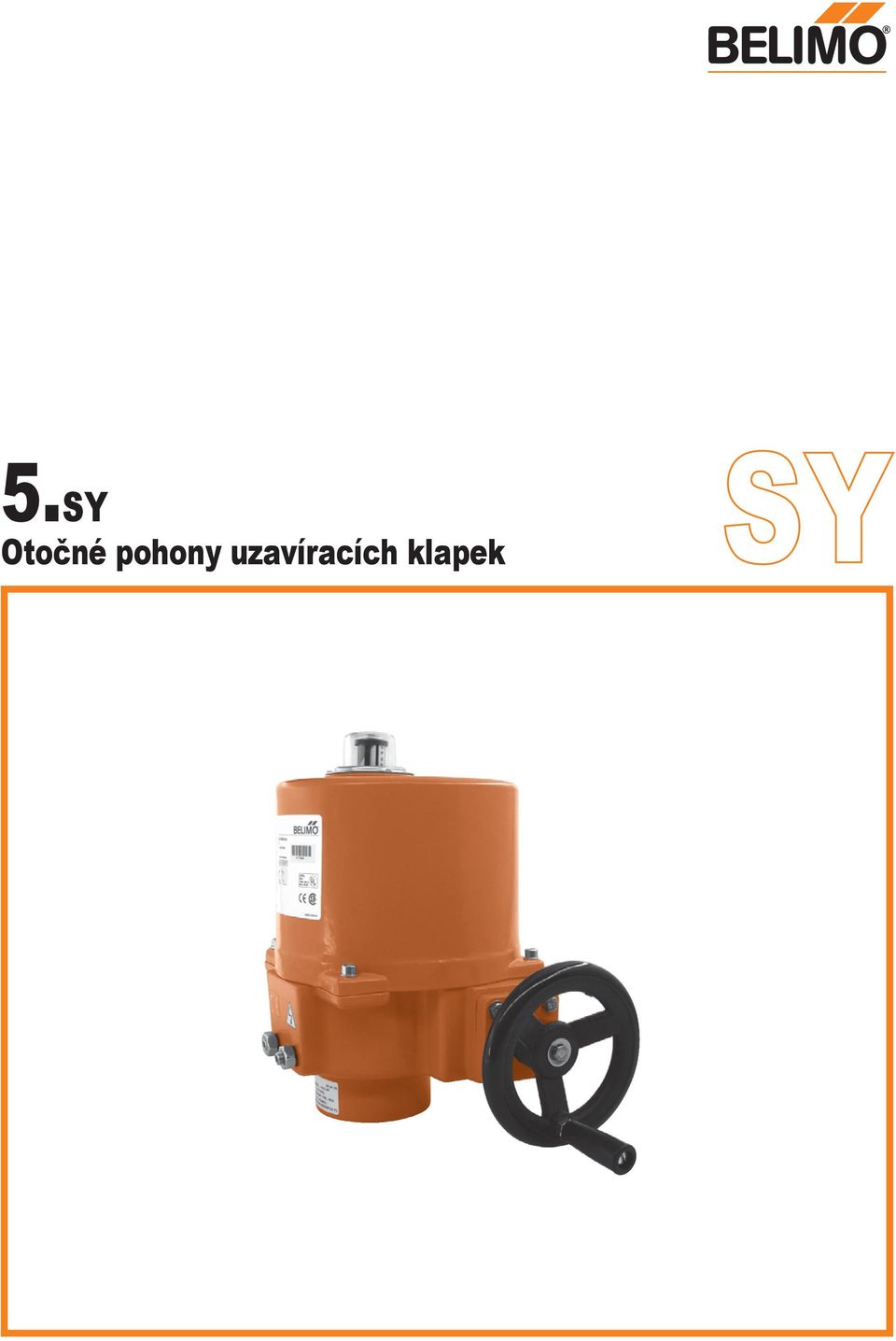

5.SY Otočné pohony uzavíracích klapek

Transkript

1 5.SY Otočné pohony uzavíracích klapek

2 Obsah Přehled pohonů SY 3 SY T 4 SY T 6 SY T 8 SY T 10 SY T 12 SY T 14 SY T 16 SY T 18 SY T 20 SY T 22 Nastavení 24 Příklady montáže 26

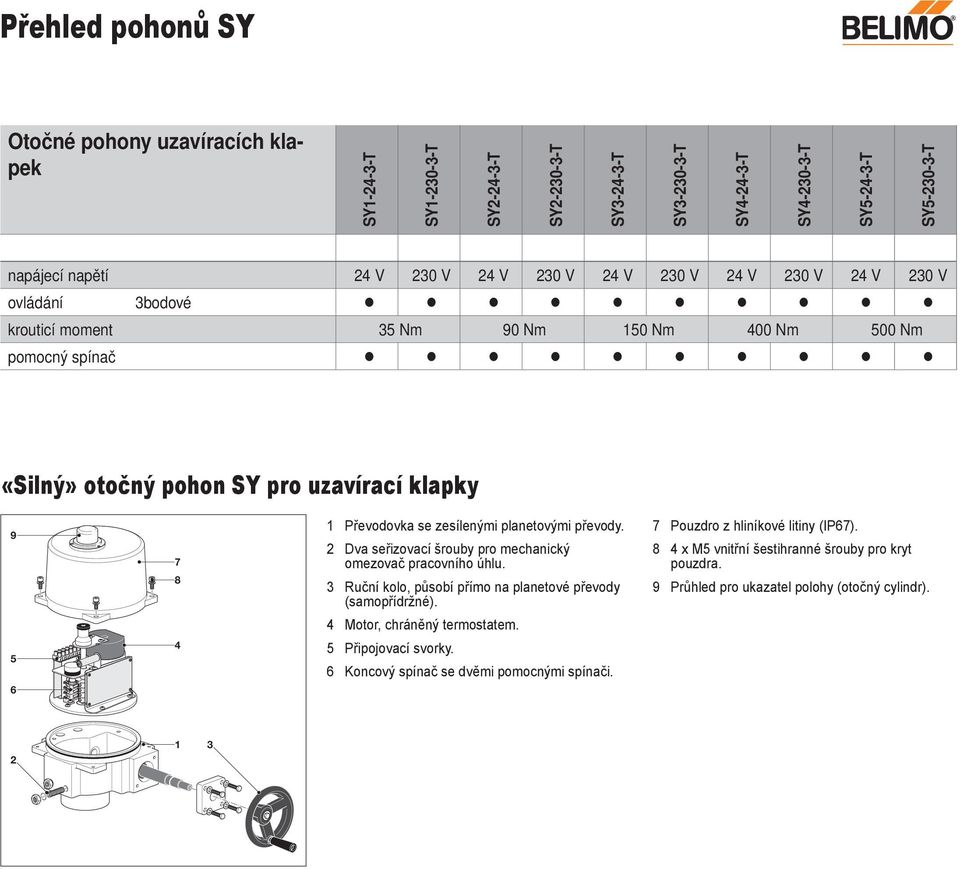

3 Přehled pohonů SY Otočné pohony uzavíracích klapek SY T SY T SY T SY T SY T SY T SY T SY T SY T SY T napájecí napětí 24 V 230 V 24 V 230 V 24 V 230 V 24 V 230 V 24 V 230 V ovládání 3bodové krouticí moment 35 Nm 90 Nm 150 Nm 400 Nm 500 Nm pomocný spínač «Silný» otočný pohon SY pro uzavírací klapky Převodovka se zesílenými planetovými převody. 2 Dva seřizovací šrouby pro mechanický omezovač pracovního úhlu. 3 Ruční kolo, působí přímo na planetové převody (samopřídržné). 4 Motor, chráněný termostatem. 5 Připojovací svorky. 6 Koncový spínač se dvěmi pomocnými spínači. 7 Pouzdro z hliníkové litiny (IP67). 8 4 x M5 vnitřní šestihranné šrouby pro kryt pouzdra. 9 Průhled pro ukazatel polohy (otočný cylindr)

4 Technický list otočný pohon SY T Otevřeno-zavřeno otočný pohon pro uzavírací klapky krouticí moment 35 Nm napájecí napětí AC 24 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 24 V, 50/60 Hz funkční rozsah AC 19, ,8 V příkon 10 jmenovitý moment spotřeba proudu 0,6 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm2 nebo 1 x 2,5 mm2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 35 jmenovité napětí ruční přestavení dočasně s vidlicovým klíčem pracovní úhel 91 (interní elektrické dorazy) doba přestavení 15 s ukazatel polohy mechanický Bezpečnost ochranná třída III malé napětí krytí IP67 EMV CE dle 89/336/EWG funkce typ 1 (dle EN ) měření rázového napětí 0,8 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F05 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 2 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon je koncipován pro použití ve stacionárních topných, vzduchotechnických a klimatizačních zařízeních a nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno dodržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 4

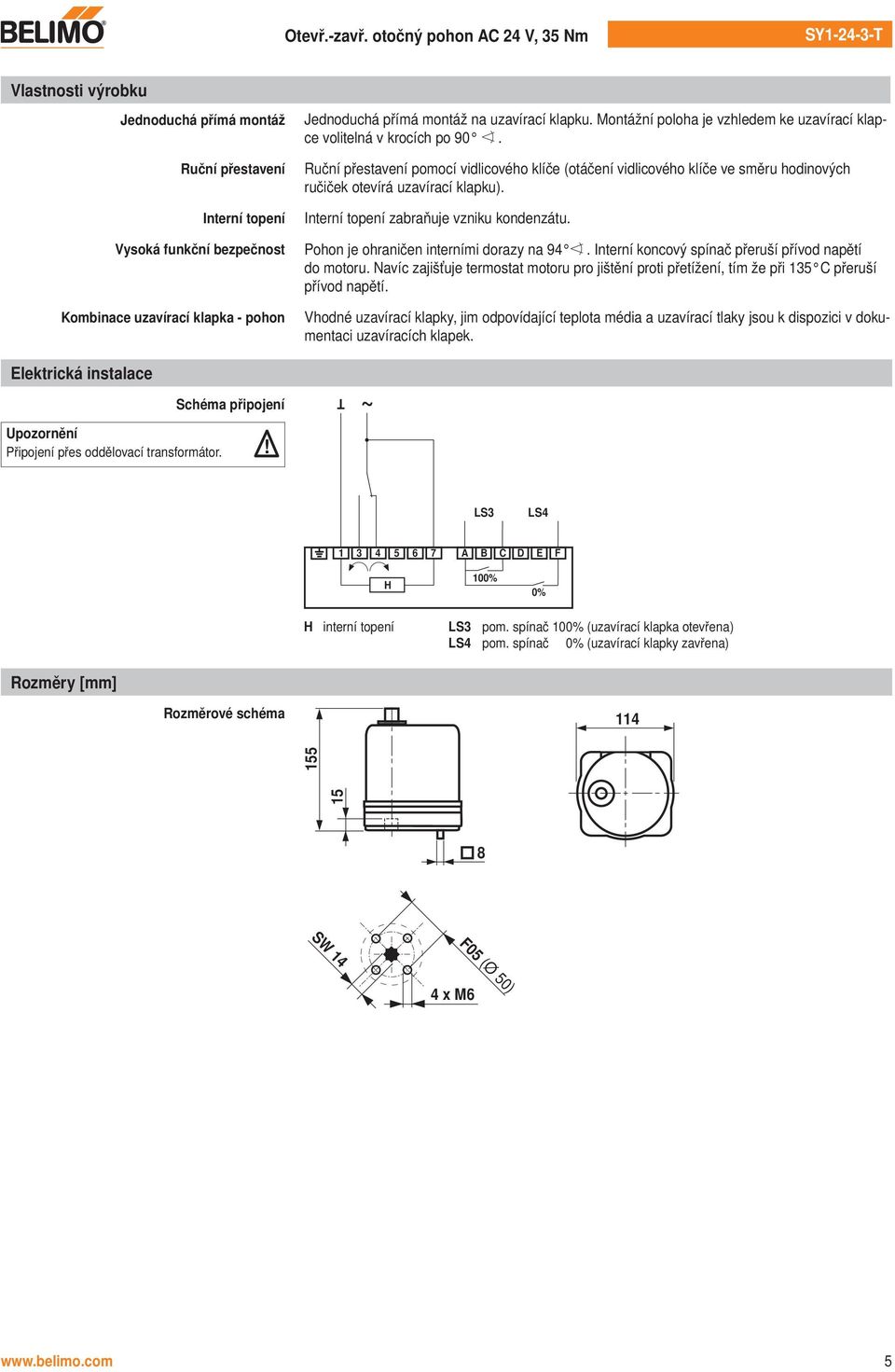

5 Otevř.-zavř. otočný pohon AC 24 V, 35 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v krocích po 90. Ruční přestavení pomocí vidlicového klíče (otáčení vidlicového klíče ve směru hodinových ručiček otevírá uzavírací klapku). Interní topení zabraňuje vzniku kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru pro jištění proti přetížení, tím že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka - pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Připojení přes oddělovací transformátor.! T ~ LS3 LS H A B C 100% D E F 0% H interní topení LS3 pom. spínač 100% (uzavírací klapka otevřena) LS4 pom. spínač 0% (uzavírací klapky zavřena) Rozměry [mm] Rozměrové schéma SW 14 F05 (Ø 50) 4 x M6 5

6 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 35 Nm napájecí napětí AC 230 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 230 V, 50/60 Hz funkční rozsah AC V příkon 10 jmenovitý moment spotřeba proudu 0,3 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm2 oder 1 x 2,5 mm2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 35 jmenovité napětí ruční přestavení dočasně s vidlicovým klíčem pracovní úhel 91 (interní elektrické dorazy) doba přestavení 13 s ukazatel polohy mechanický Bezpečnost ochranná třída II ochranná izolace krytí IP67 EMV směrnice pro nízká napětí CE dle 89/336/EWG CE dle 73/23/EWG funkce typ 1 (dle EN ) měření rázového napětí 4 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F05 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 2 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon je koncipován pro použití ve stacionárních topných, vzduchotechnických a klimatizačních zařízeních a nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Pozor síťové napětí! Montáž smí provádět pouze vyškolené osoby. Při montáži je nutné dodržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 6

7 Otevř.-zavř. otočný pohon AC 230 V, 35 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v po 90. Ruční přestavení pomocí vidlicového klíče (otáčení vidlicového klíče ve směru hodinových ručiček otevírá uzavírací klapku). Interní topení zabraňuje vzniku kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc termostat motoru zajišťuje jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka - pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Pozor síťové napětí!! N L1 LS3 LS H A B C 100% D E F 0% H interní topení LS3 pomocný spínač 100% (uzavírací klapka otevřena) LS4 pomocný spínač 0% (uzavírací klapka zavřena) Rozměry [mm] Rozměrové schéma SW 14 F05 (Ø 50) 4 x M6 7

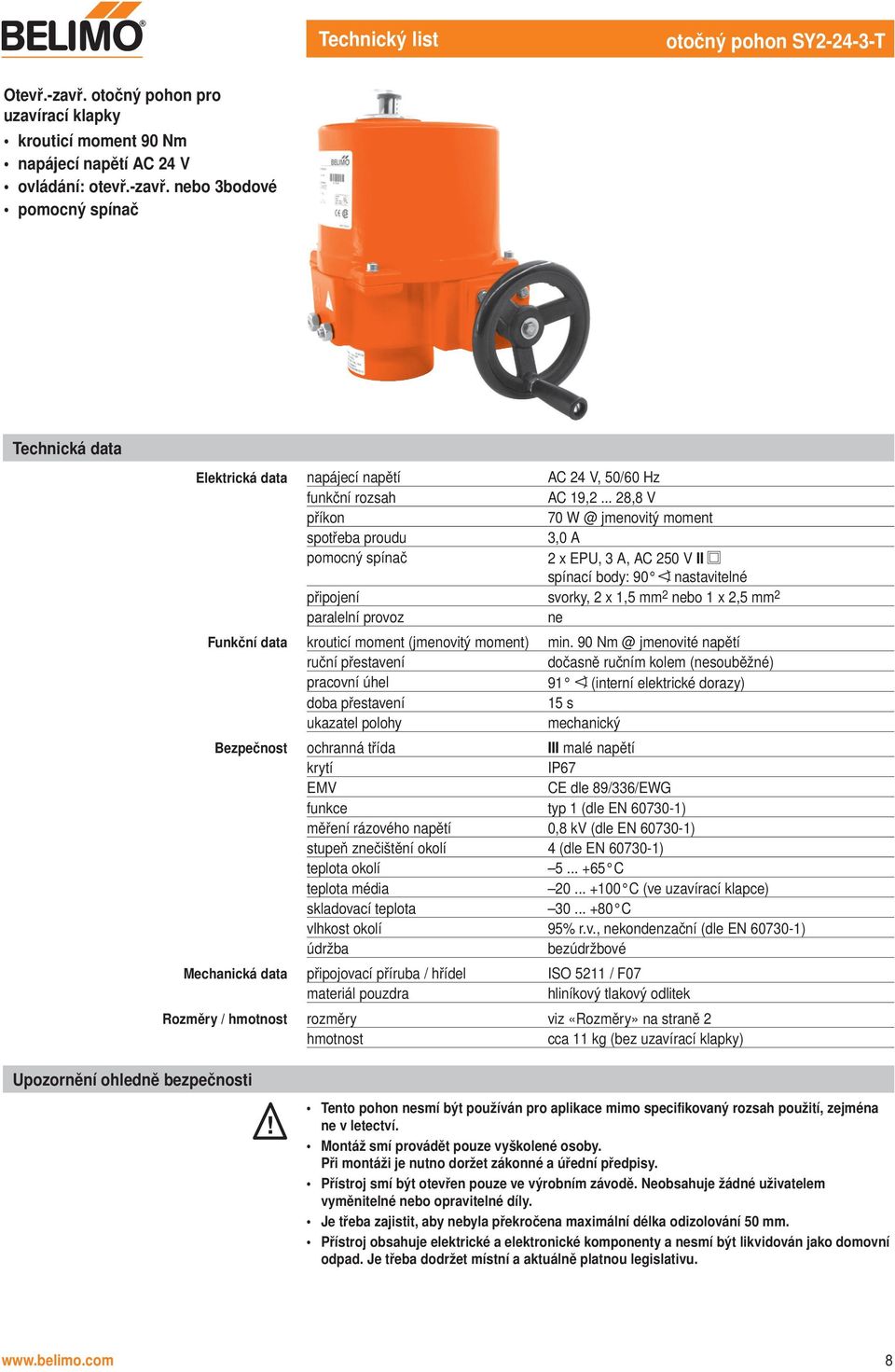

8 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 90 Nm napájecí napětí AC 24 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 24 V, 50/60 Hz funkční rozsah AC 19, ,8 V příkon 70 jmenovitý moment spotřeba proudu 3,0 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 90 jmenovité napětí ruční přestavení dočasně ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 15 s ukazatel polohy mechanický Bezpečnost ochranná třída III malé napětí krytí IP67 EMV CE dle 89/336/EWG funkce typ 1 (dle EN ) měření rázového napětí 0,8 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F07 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 11 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 8

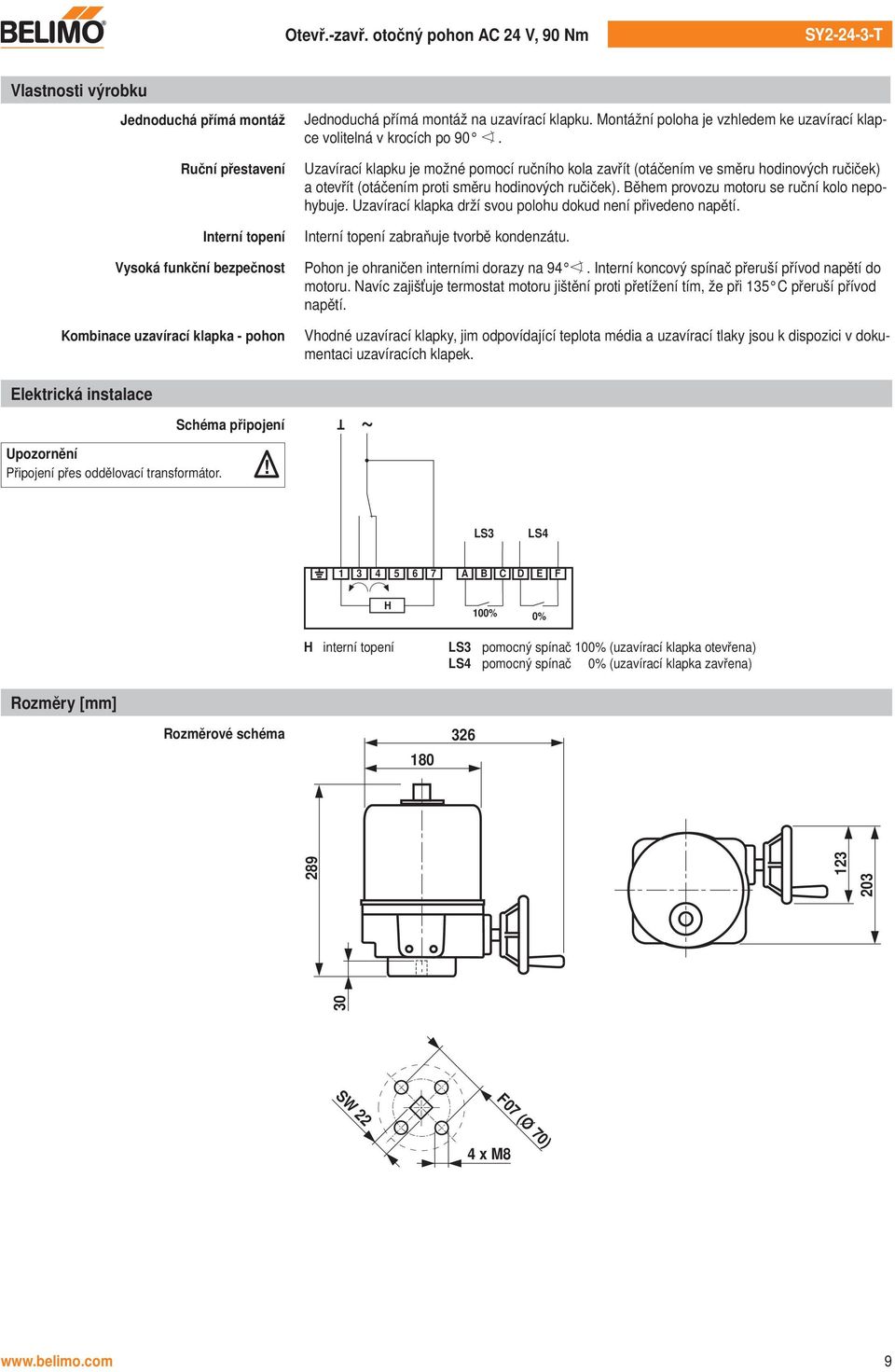

9 Otevř.-zavř. otočný pohon AC 24 V, 90 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v krocích po 90. Uzavírací klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Uzavírací klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka - pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Připojení přes oddělovací transformátor.! T ~ LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (uzavírací klapka otevřena) LS4 pomocný spínač 0% (uzavírací klapka zavřena) Rozměry [mm] Rozměrové schéma SW 22 F07 (Ø 70) 4 x M8 9

10 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 90 Nm napájecí napětí AC 230 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 230 V, 50/60 Hz funkční rozsah AC V příkon 40 jmenovitý moment spotřeba proudu 0,5 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 90 napájecí napětí ruční přestavení dočasně ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 17 s uakzatel polohy mechanický Bezpečnost ochranná třída II ochranná izolace krytí IP67 EMV směrnice pro nízká napětí CE dle 89/336/EWG CE dle 73/23/EWG funkce typ 1 (dle EN ) měření rázového napětí 4 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F07 materiál pouzdra hliníková tlaková litina Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 11 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Pozor síťové napětí! Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 10

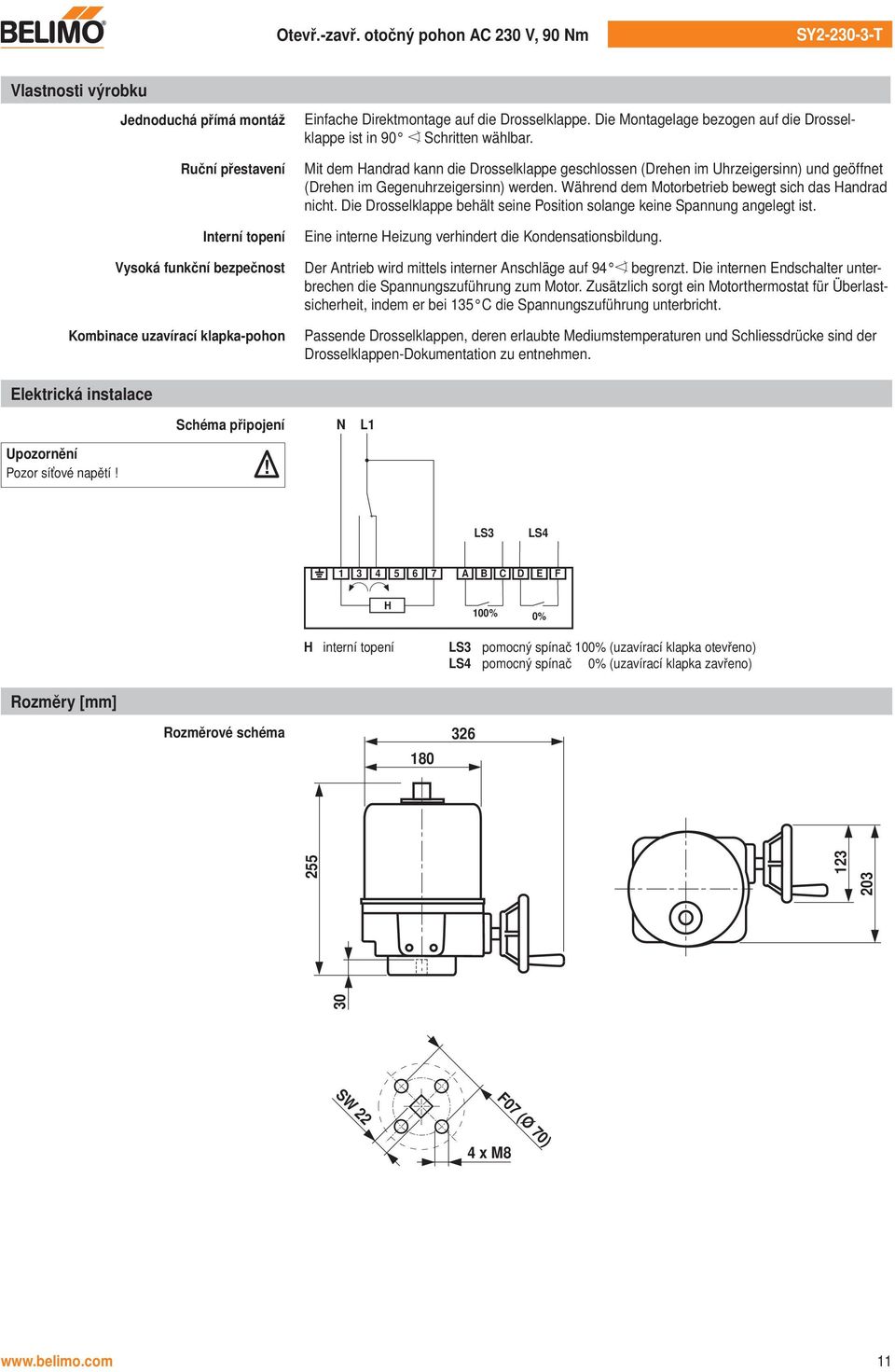

11 Otevř.-zavř. otočný pohon AC 230 V, 90 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Einfache Direktmontage auf die Drosselklappe. Die Montagelage bezogen auf die Drosselklappe ist in 90 Schritten wählbar. Mit dem Handrad kann die Drosselklappe geschlossen (Drehen im Uhrzeigersinn) und geöffnet (Drehen im Gegenuhrzeigersinn) werden. Während dem Motorbetrieb bewegt sich das Handrad nicht. Die Drosselklappe behält seine Position solange keine Spannung angelegt ist. Eine interne Heizung verhindert die Kondensationsbildung. Vysoká funkční bezpečnost Der Antrieb wird mittels interner Anschläge auf 94 begrenzt. Die internen Endschalter unterbrechen die Spannungszuführung zum Motor. Zusätzlich sorgt ein Motorthermostat für Überlastsicherheit, indem er bei 135 C die Spannungszuführung unterbricht. Kombinace uzavírací klapka-pohon Passende Drosselklappen, deren erlaubte Mediumstemperaturen und Schliessdrücke sind der Drosselklappen-Dokumentation zu entnehmen. Elektrická instalace Schéma připojení Upozornění Pozor síťové napětí!! N L1 LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (uzavírací klapka otevřeno) LS4 pomocný spínač 0% (uzavírací klapka zavřeno) Rozměry [mm] Rozměrové schéma SW 22 F07 (Ø 70) 4 x M8 11

12 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 150 Nm napájecí napětí AC 24 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 24 V, 50/60 Hz funkční rozsah AC 19, ,8 V příkon 70 jmenovitý moment spotřeba proudu 3,0 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 150 jmenovité napětí ruční přestavení dočasné ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 22 s ukazatel polohy mechanický Bezpečnost ochranná třída III malé napětí krytí IP67 EMV CE dle 89/336/EWG funkce typ 1 (dle EN ) měření rázového napětí 0,8 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F07 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 11 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 12

13 Otevř.-zavř. otočný pohon AC 24 V, 150 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v krocích po 90. Uzavírací klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Uzavírací klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka-pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Připojení přes oddělovací transformátor.! T ~ LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (uzavírací klapka otevřeno) LS4 pomocný spínač 0% (uzavírací klapka zavřeno) Rozměry [mm] Rozměrové schéma SW 22 F07 (Ø 70) 4 x M8 13

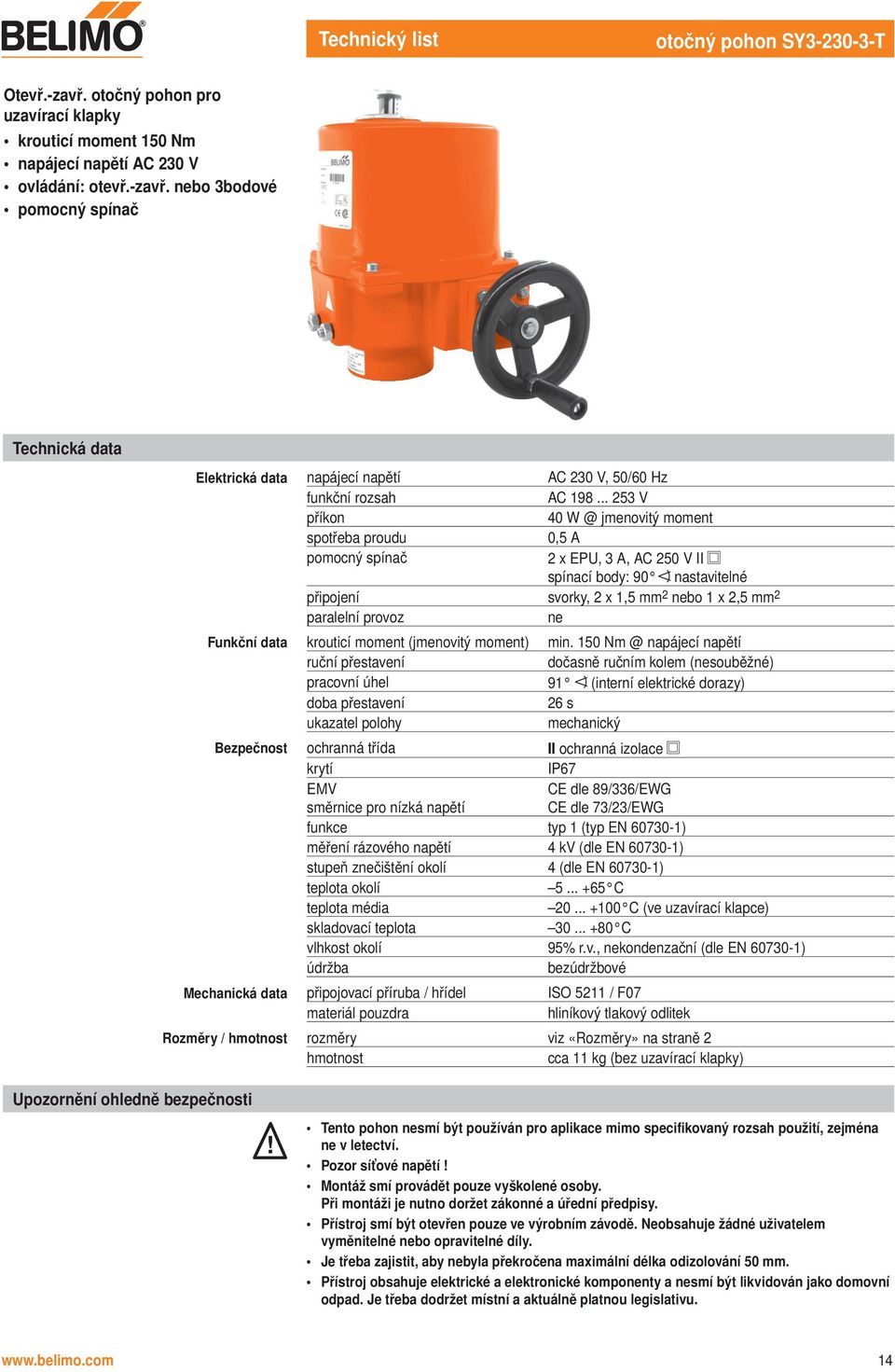

14 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 150 Nm napájecí napětí AC 230 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 230 V, 50/60 Hz funkční rozsah AC V příkon 40 jmenovitý moment spotřeba proudu 0,5 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 150 napájecí napětí ruční přestavení dočasně ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 26 s ukazatel polohy mechanický Bezpečnost ochranná třída II ochranná izolace krytí IP67 EMV směrnice pro nízká napětí CE dle 89/336/EWG CE dle 73/23/EWG funkce typ 1 (typ EN ) měření rázového napětí 4 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F07 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 11 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Pozor síťové napětí! Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 14

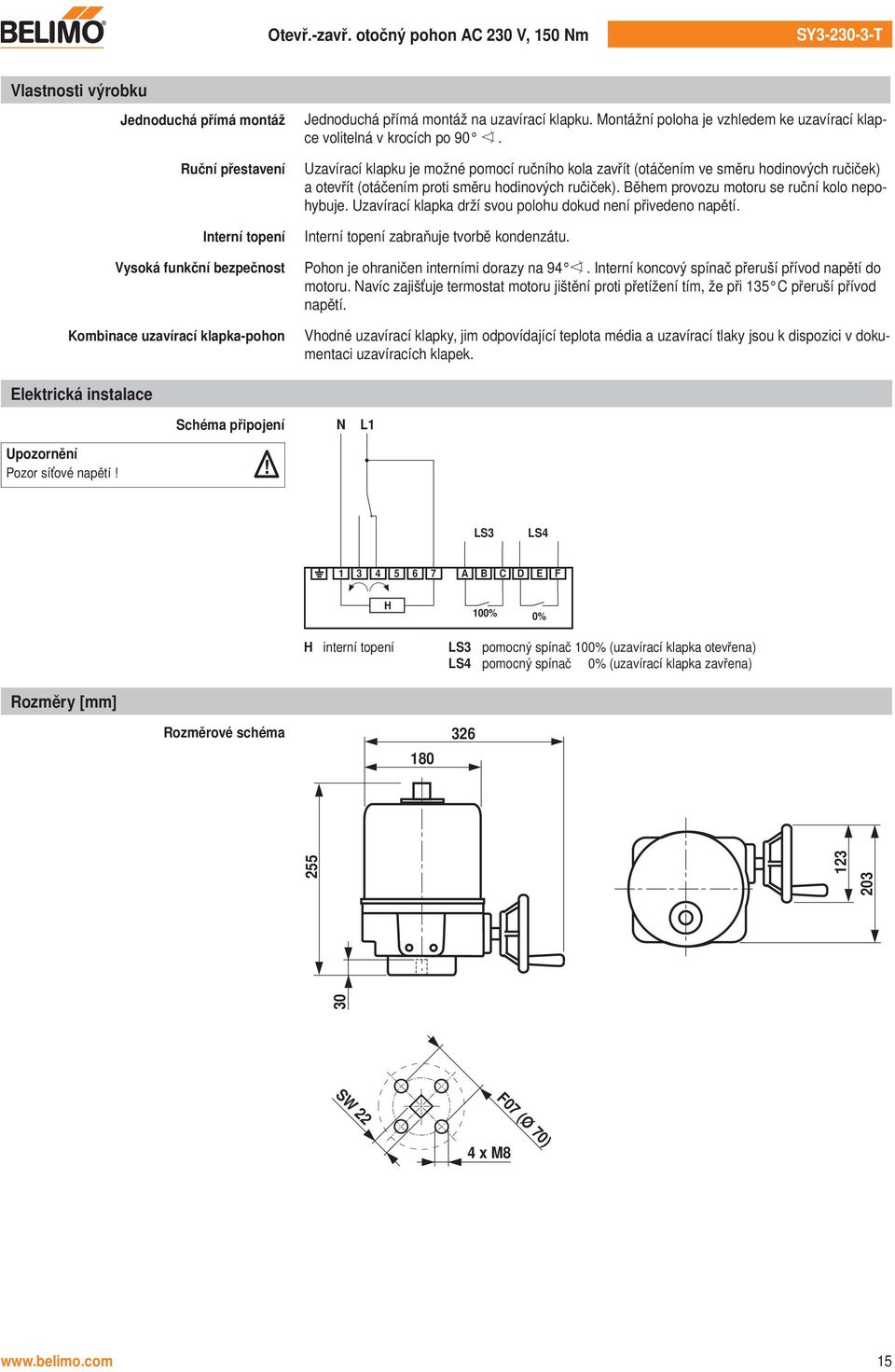

15 Otevř.-zavř. otočný pohon AC 230 V, 150 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v krocích po 90. Uzavírací klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Uzavírací klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka-pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Pozor síťové napětí!! N L1 LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (uzavírací klapka otevřena) LS4 pomocný spínač 0% (uzavírací klapka zavřena) Rozměry [mm] Rozměrové schéma SW 22 F07 (Ø 70) 4 x M8 15

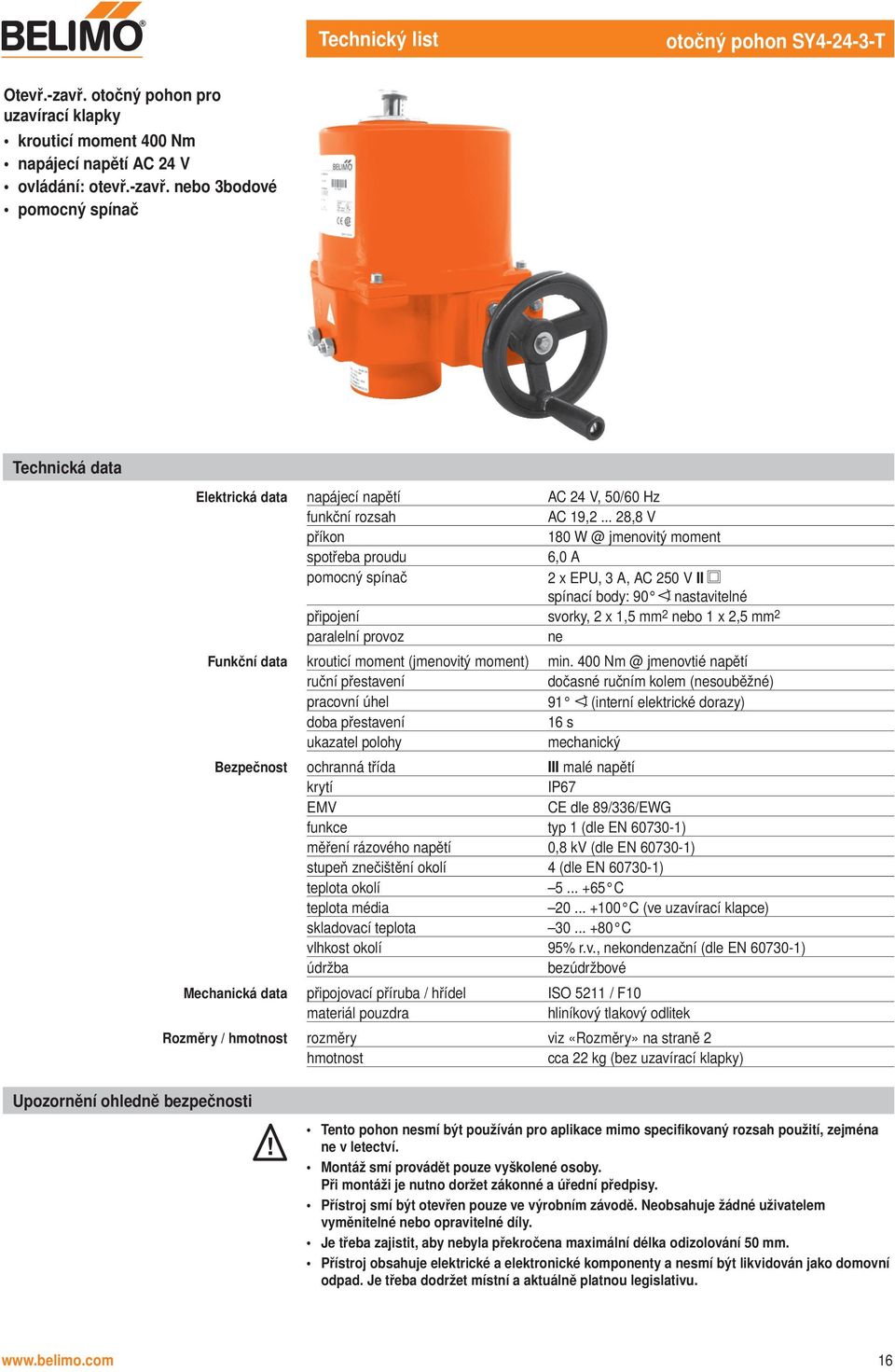

16 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro uzavírací klapky krouticí moment 400 Nm napájecí napětí AC 24 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 24 V, 50/60 Hz funkční rozsah AC 19, ,8 V příkon 180 jmenovitý moment spotřeba proudu 6,0 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 400 jmenovtié napětí ruční přestavení dočasné ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 16 s ukazatel polohy mechanický Bezpečnost ochranná třída III malé napětí krytí IP67 EMV CE dle 89/336/EWG funkce typ 1 (dle EN ) měření rázového napětí 0,8 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve uzavírací klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F10 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 22 kg (bez uzavírací klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 16

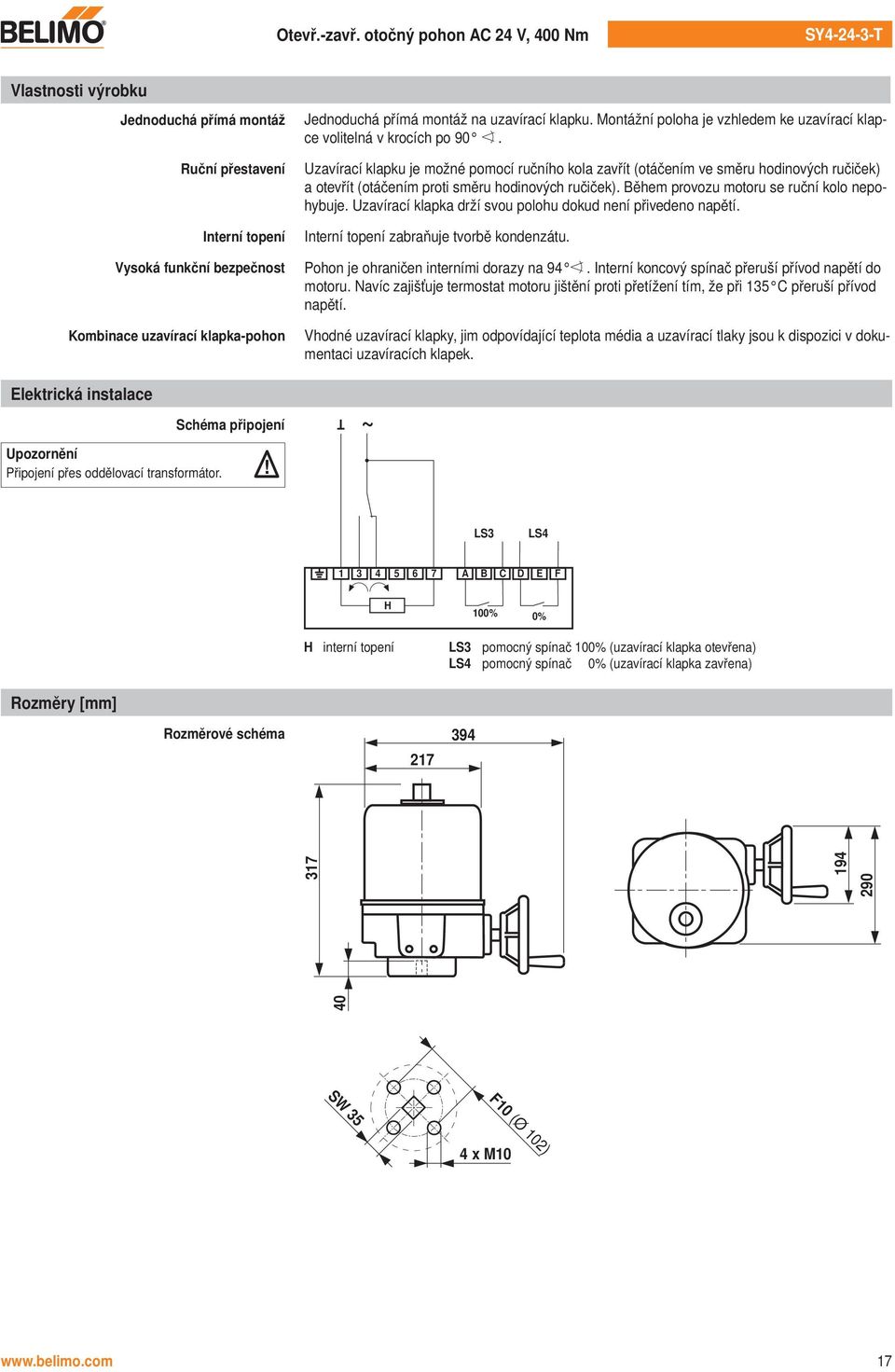

17 Otevř.-zavř. otočný pohon AC 24 V, 400 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na uzavírací klapku. Montážní poloha je vzhledem ke uzavírací klapce volitelná v krocích po 90. Uzavírací klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Uzavírací klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace uzavírací klapka-pohon Vhodné uzavírací klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci uzavíracích klapek. Elektrická instalace Schéma připojení Upozornění Připojení přes oddělovací transformátor.! T ~ LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (uzavírací klapka otevřena) LS4 pomocný spínač 0% (uzavírací klapka zavřena) Rozměry [mm] Rozměrové schéma SW 35 F10 (Ø 102) 4 x M

18 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro škrticí klapky krouticí moment 400 Nm napájecí napětí AC 230 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 230 V, 50/60 Hz funkční rozsah AC V příkon 120 jmenovitý moment spotřeba proudu 0,6 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 pralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 400 jmenovité napětí ruční přestavení dočasné ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 18 s ukazatel polohy mechanický Bezpečnost ochranná třída II ochranná izolace krytí IP67 EMV směrnice pro nízká napětí CE dle 89/336/EWG CE dle 73/23/EWG funkce typ 1 (dle EN ) měření rázového napětí 4 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve škrticí klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F10 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 22 kg (bez škrticí klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Pozor síťové napětí! Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 18

19 Otevř.-zavř. otočný pohon AC 230 V, 400 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na škrticí klapku. Montážní poloha je vzhledem ke škrticí klapce volitelná v krocích po 90. Škrticí klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Škrticí klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace škrticí klapka-pohon Vhodné škrticí klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci škrticích klapek. Elektrická instalace Schéma připojení Upozornění Pozor síťové napětí!! N L1 LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (škrticí klapka otevřena) LS4 pomocný spínač 0% (škrticí klapka zavřena) Rozměry [mm] Rozměrové schéma SW 35 F10 (Ø 102) 4 x M

20 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro škrticí klapky krouticí moment 500 Nm napájecí napětí AC 24 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 24 V, 50/60 Hz funkční rozsah AC 19, ,8 V příkon 180 jmenovitý moment spotřeba proudu 6,5 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 500 jmenovité napětí ruční přestavení dočasné ručním kolem (nesouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 22 s ukazatel polohy mechanický Bezpečnost ochranná třída III malé napětí krytí IP67 EMV CE dle 89/336/EWG funkce typ 1 (dle EN ) měření rázového napětí 0,8 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve škrticí klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F10 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 22 kg (bez škrticí klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 20

21 Otevř.-zavř. otočný pohon AC 24 V, 500 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na škrticí klapku. Montážní poloha je vzhledem ke škrticí klapce volitelná v krocích po 90. Škrticí klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Škrticí klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace škrticí klapka-pohon Vhodné škrticí klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci škrticích klapek. Elektrická instalace Schéma připojení Upozornění Připojení přes oddělovací transformátor.! T ~ LS3 LS A B C D E F H H interní topení 100% 0% LS3 pomocný spínač 100% (škrticí klapka otevřena) LS4 pomocný spínač 0% (škrticí klapka zavřena) Rozměry [mm] Rozměrové schéma SW 35 F10 (Ø 102) 4 x M

22 Technický list otočný pohon SY T Otevř.-zavř. otočný pohon pro škrticí klapky krouticí moment 500 Nm napájecí napětí AC 230 V ovládání: otevř.-zavř. nebo 3bodové pomocný spínač Technická data Elektrická data napájecí napětí AC 230 V, 50/60 Hz funkční rozsah AC V příkon 120 jmenovitý moment spotřeba proudu 0,7 A pomocný spínač 2 x EPU, 3 A, AC 250 V II spínací body: 90 nastavitelné připojení svorky, 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 paralelní provoz ne Funkční data krouticí moment (jmenovitý moment) min. 500 jmenovité napětí ruční přestavení dočasné ručním kolem (nsouběžné) pracovní úhel 91 (interní elektrické dorazy) doba přestavení 25 s ukazatel polohy mechanický Bezpečnost ochranná třída II ochranná izolace krytí IP67 EMV směrnice pro nízká napětí CE dle 89/336/EWG CE dle 73/23/EWG funkce typ 1 (dle EN ) měření rázového napětí 4 kv (dle EN ) stupeň znečištění okolí 4 (dle EN ) teplota okolí C teplota média C (ve škrticí klapce) skladovací teplota C vlhkost okolí 95% r.v., nekondenzační (dle EN ) údržba bezúdržbové Mechanická data připojovací příruba / hřídel ISO 5211 / F10 materiál pouzdra hliníkový tlakový odlitek Rozměry / hmotnost rozměry viz «Rozměry» na straně 2 hmotnost cca 22 kg (bez škrticí klapky) Upozornění ohledně bezpečnosti! Tento pohon nesmí být používán pro aplikace mimo specifikovaný rozsah použití, zejména ne v letectví. Pozor síťové napětí! Montáž smí provádět pouze vyškolené osoby. Při montáži je nutno doržet zákonné a úřední předpisy. Přístroj smí být otevřen pouze ve výrobním závodě. Neobsahuje žádné uživatelem vyměnitelné nebo opravitelné díly. Je třeba zajistit, aby nebyla překročena maximální délka odizolování 50 mm. Přístroj obsahuje elektrické a elektronické komponenty a nesmí být likvidován jako domovní odpad. Je třeba dodržet místní a aktuálně platnou legislativu. 22

23 Otevř.-zavř. otočný pohon AC 230 V, 500 Nm SY T Vlastnosti výrobku Jednoduchá přímá montáž Ruční přestavení Interní topení Jednoduchá přímá montáž na škrticí klapku. Montážní poloha je vzhledem ke škrticí klapce volitelná v krocích po 90. Škrticí klapku je možné pomocí ručního kola zavřít (otáčením ve směru hodinových ručiček) a otevřít (otáčením proti směru hodinových ručiček). Během provozu motoru se ruční kolo nepohybuje. Škrticí klapka drží svou polohu dokud není přivedeno napětí. Interní topení zabraňuje tvorbě kondenzátu. Vysoká funkční bezpečnost Pohon je ohraničen interními dorazy na 94. Interní koncový spínač přeruší přívod napětí do motoru. Navíc zajišťuje termostat motoru jištění proti přetížení tím, že při 135 C přeruší přívod napětí. Kombinace škrticí klapka-pohon Vhodné škrticí klapky, jim odpovídající teplota média a uzavírací tlaky jsou k dispozici v dokumentaci škrticích klapek. Elektrická instalace Schéma připojení Upozornění Pozor síťové napětí!! N L1 LS3 LS A B C D E F H H Interne Heizung 100% 0% LS3 Hilfsschalter 100% (Drosselklappe offen) LS4 Hilfsschalter 0% (Drosselklappe zu) Rozměry [mm] Rozměrové schéma SW 35 F10 (Ø 102) 4 x M

24 SY.. Nastavení Nastavovací vačky Důležité! Nastavení smí provádět pouze autorizované vyškolené osoby. Odstraněním krytu pouzdra se zpřístupní nastavovací vačky pro koncové a pomocné spínače. Pomocné spínače LS4/LS3 je možné zapojit pro signalizaci. Koncové spínače LS2/LS1 přeruší napětí k motoru a jsou řízeny nastavovacími vačkami TC... Nastavovací vačky se otáčí spolu s hřídelí. Otáčení hřídele ve směru hodinových ručiček (cw), zavírá uzavírací klapku, proti směru hodinových ručiček (ccw) otevírá. LS4 LS3 LS2 LS1 hřídel TC4 TC3 TC2 TC1 Polohy nastavovacích vaček TC.. TC4 pro polohu pomocného spínače zavřeno (výrobní nastavení 3 ). TC3 pro polohu pomocného spínače otevřeno (výrobní nastavení 87 ). TC2 pro koncový spínač zavřeno (výrobní nastavení 0 ). TC1 pro koncový spínač otevřeno (výrobní nastavení 90 ). Přestavení nastavovacích vaček 1 povolit odpovídající nastavovací vačky TC.. 2,5 mm vnitřním šestihranným klíčem 2 otočit nastavovací vačky vnitřním šestihranným klíčem 3 nastavit podle obrázku dole 4 utáhnout odpovídající nastavovací vačky vnitřním šestihranným klíčem TC3/TC1 (cw) 1 TC3/TC1 (ccw) TC4/TC2 (ccw) TC4/TC2 (cw) OTEVŘENO ZAVŘENO současná poloha žádaná poloha 24

25 SY.. Nastavení (postup) Mechanické omezení pracovního úhlu Mechanické omezení pracovního úhlu je z výroby nastaveno na 92. Ruční kolo otáčí šnekovým kolem planetového převodu. Převody se pomocí dvou seřizovacích šroubů 1 a 2 mechanicky zastaví (1½ otočení seřizovacími šrouby odpovídá 2 ). Oba koncové spínače LS2/LS1 jsou nastaveny na 90 a musí být vždy odpojeny před mechanickým omezením pracovního úhlu motoru omezení pracovního úhlu OTEVŘENO 2 omezení pracovního úhlu ZAVŘENO 3 připojení ručního kola omezovače prac. úhlu Označení mechanického omezení pracovní úhlu, koncových a pomocných spínačů pomocný spínač 2 koncový spínač 3 mechanický omezovač pracovního úhlu Doplňující dokumentace Souhrnný přehled regulačních prvků pro vodu Katalogové listy uzavíracích klapek Montážní návody pohonů příp. uzavíracích klapek Upozornění ohledně projektování (hydraulické charakteristiky a zapojení, montážní předpisy, uvedení do provozu, údržba atd.) 25

26 SY

27 SY
