ENERGETICKÝ AUDIT BYTOVÉHO DOMU BŘEZINSKÁ V PETŘVALDĚ.

Transkript

1 ENERGETICKÝ AUDIT BYTOVÉHO DOMU BŘEZINSKÁ V PETŘVALDĚ. ZPRACOVALA: ING. SVĚTLANA KRAVČENKOVÁ č. osv. 039 DATUM: Evidenční číslo: 005/2015 Tato dokumentace včetně příloh je duševním vlastnictvím zpracovatele. Jakékoliv šíření a postupování této dokumentace třetím osobám nebo její použití k jiným účelům než ve smyslu smlouvy o dílo lze provádět pouze s předchozím souhlasem zpracovatele.

2 Strana č: 2 Energetický audit NÁZEV DOKUMENTACE ENERGETICKÝ AUDIT Vypracoval: kolektiv autorů ODBĚRATEL MĚSTO PETŘVALD ENERGETICKÝ AUDIT BYTOVÉHO DOMU BŘEZINSKÁ V PETŘVALDĚ. Schválil: Datum: Počet stran: 42 Zpracovatelé dokumentace: Technologická část: Stavební část: Ekonomická část: Ing. Petr Hrubý Číslo zakázky: EA_MPT01A_15 Číslo smlouvy: 25/2015

3 Energetický audit Strana č: 3 OBSAH 1. Identifikační údaje Popis Stávajícího stavu Základní údaje o předmětu EA Stavební konstrukce objektu Charakteristika užívání objektu Vytápění budovy Příprava teplé vody Větrání budovy Elektro rozvody Zemní plyn Základní údaje o energetických vstupech do energetického auditu Zhodnocení výchozího stavu Klimatické podmínky Celková tepelná bilance a cena tepla Spotřeba tepla pro vytápění Spotřeba tepla pro přípravu TV Cena tepla Budova Spotřeba elektrické energie Spotřeba ZP Návrh opatření ke snížení spotřeby energií Instalace solárních kolektorů Zateplení Snížení součinitele prostupu tepla oken Snížení součinitele prostupu tepla obvodových zdí Snížení součinitele prostupu tepla střechy Na základě výše uvedeného navrhujeme k dalšímu posouzení následující varianty řešení Návrh variant Varianta Varianta Varianta Ekonomické hodnocení variant Úvod Metodika ekonomického vyhodnocení Okrajové podmínky ekonomického hodnocení Výsledky ekonomického hodnocení Vyhodnocení variant z hlediska ochrany životního prostředí Lokální hodnocení Globální hodnocení Výběr optimální varianty Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

4 Strana č: 4 Energetický audit 5. Doporučení energetického specialisty Popis optimální varianty Varianta zateplení Úprava vytápění Úprava přípravy TV Roční úspory energie Investiční náklady Průměrné roční provozní náklady Ekonomické hodnocení optimální varianty Ekologické hodnocení optimální varianty Návrh vhodné koncepce systému managementu hospodaření s energií Okrajové podmínky pro optimální variantu Evidenční list energetického auditu Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

5 Energetický audit Strana č: 5 ÚVOD Energetický audit je vypracován na základě smlouvy o dílo 25/2015. Energetický audit je zpracován dle platné metodiky pro vypracování energetických auditů dle vyhlášky 480/2012 Sb. Podklady pro vypracování energetického auditu: Při vypracování energetického auditu energetický specialista vycházel z výkresové dokumentace, technické zprávy ústředního vytápění a technické zprávy stavební části. Provozovatelem budovy byly poskytnuty podklady ke spotřebě elektrické energie a zemního plynu v posledních třech letech. V průběhu zpracování energetického auditu byla provedena prohlídka objektu. Použité normy a literatura: Zákon č.406/2000 Sb. ve znění Zákona č.318/2012 Sb. Vyhl.č.441/2012 Sb. minimální účinnost při výrobě EE a TE Vyhl.č.480/2012 Sb. o energetickém auditu a posudku Vyhl.č.78 /2013 Sb. PENB Vyhl.č.193/2007 Sb. účinnost užití energie při rozvodu tep. energie Vyhl.č.194/2007 Sb. pravidla pro vytápění konečným spotřebitelům ČSN ISO 50001: Systémy managementu hospodaření s energií ČSN / Tepelná ochrana budov ČSN EN Tepelné soustavy v budovách Výpočet tepelného výkonu ČSN EN ISO Tepelné chování budov - Přenos tepla zeminou - Výpočtové metody ČSN EN ISO Energetická náročnost budov - Výpočet potřeby energie na vytápění a chlazení ČSN EN ISO Tepelně vlhkostní chování stavebních dílců a stavebních prvků ČSN EN ISO Tepelné chování budov - Měrné tepelné toky prostupem tepla a větráním - Výpočtová metoda TNI Energetická náročnost budov Typické hodnoty parametrů technických systémů, užívání budov a klimatických dat pro výpočet a hodnocení energetické náročnosti budov Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

6 Strana č: 6 Energetický audit ČSN Denní osvětlení budov ČSN EN Světlo a osvětlení Osvětlení sportovišť ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů, Část 1: Vnitřní pracovní prostory ČSN Obytné budovy (osvětlení) ČSN Měření světla ČSN Měření osvětlení vnitřních prostorů ČSN Sdružené osvětlení budov ČSN Umělé osvětlení vnitřních prostorů Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

7 Energetický audit Strana č: 7 1. IDENTIFIKAČNÍ ÚDAJE ZADAVATEL AUDITU: Město Petřvald Gen. Svobody Petřvald IČ DIČ TELEFON/FAX ZODPOVĚDNÝ ZÁSTUPCE PROVOZOVATEL BUDOVY IČ DIČ ZODPOVĚDNÝ ZÁSTUPCE CZ (ústředna) Ing. Jiří Lukša, starosta Město Petřvald Gen. Svobody Petřvald CZ Marcela Šopová TELEFON ZPRACOVATEL AUDITU: Hlavní třída 681/ Ostrava Poruba IČ DIČ CZ TELEFON ENERGETICKÝ SPECIALISTA ČÍSLO OSVEDČENÍ PŘEDMĚT AUDITU 039 (MPO) Bytový dům Březinská v Petřvaldě Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

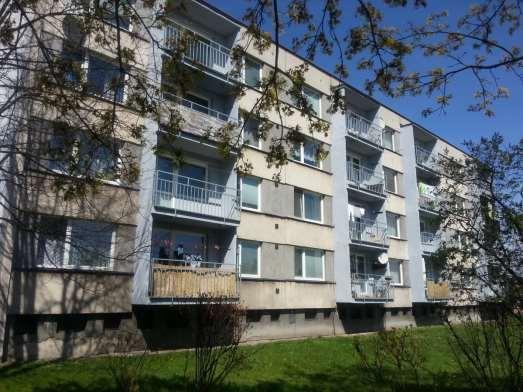

8 Strana č: 8 Energetický audit 2. POPIS STÁVAJÍCÍHO STAVU 2.1 Základní údaje o předmětu EA Jedná se o bytový dům obdélníkového půdorysu se čtyřmi nadzemními a jedním podzemním podlažím. Bytový dům se skládá ze dvou sekcí a nachází se v katatrálním území Petřvald u Karviné na staveních parcelách 1837/3 a 1837/4. Bytový dům byl postaven v konstrukčním systému T06 B BTS v roce 1976 a je v majetku města Petřvaldu. Poloha bytového domu je uvedena na snímu z katastrální mapy - obrázek 2-1. Obrázek 2-1 Snímek katstrální mapy se zobrazením posuzovaného objektu Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

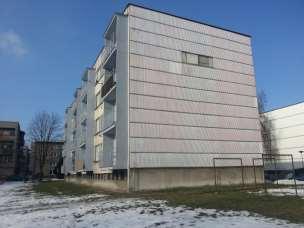

9 Energetický audit Strana č: 9 Obrázek 2-2 Pohled na jižní průčelí bytového domu Stavební konstrukce objektu Obvodové zdivo bytového domu je tvořeno struskopemzobetonovými panely tl. 37,5 cm. Meziokenní panely jsou plynosilikátové s tloušťkou 30 cm. Štíty byly zatepleny tepelnou izolací v tl. cca 3 cm. Tepelná izolace je ukotvena na dřevěných roštech a zakryta plechovými lamelami. Střešní konstrukce je jednoplášťová. Na nosný železobotenový stropní panel je položena zpěněná struska v tloušťce 5-20 cm, na ni jsou položeny heraklitové desky tl. 5 cm a na ně je položen kašírovaný polystyrén tl. 5 cm. Střešní konstrukce je izolována hydroizolačním souvrstvím (3 x IPA). Původně vrchní vrstvu střechy tvořil kačírek, který byl odstraněn, když byla střecha zateplena v roce 2004 polydekem tl. 10 cm. Původní dřevěné okenní výplně byly postupně vyměněny za nové plastové s izolačním dvojsklem. Dle předložených podkladů jsou instalována okna s celkovým součinitelem prostupu tepla 1,4 W/m 2 K. Vstupy do objektů rovněž prošly úpravami byly částečně dozděny a byly zde nově instalovány dveře s izolačním dvojsklem. Obrázek 2-4 Pohled na severní průčelí bytového domu Obrázek 2-3 Pohled na zateplenou štítovou stěnu Stropní konstrukce bytového domu jsou tvořeny železobetonovými stropními panely tl. 15 cm. Úprava podlah je vícevrstvá s různou povrchovou úpravou: keramická dlažba, PVC, vlýsky. Zateplení podlah nad garážemi je provedeno polystyrénem tl. 7 cm. Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

10 Strana č: 10 Energetický audit Charakteristika užívání objektu Bytový dům je určen k bydlení. Nachází se v něm celkem 2 x 12 bytových jednotek. Ve sklepních prostorách se nachází sklepy k jednotlivým bytům, napojovací uzly a rozvody tepelné energie a dále 6 garáží Vytápění budovy Zdrojem tepla je plynová kotelna umístěna mimo budovu, na kterou jsou napojeni další odběratelé. Bytový dům je vytápěn teplovodně s nuceným oběhem a dvoutrubkovým rozvodem. Bytový dům je napojen na CZT přípojkou, která je vedena k domu kanálem a dále je rozvod veden k jednotlivým napojovacím uzlům suterénem bytového domu. Hlavní rozvod je izolován 3-4 cm izolací. Část potrubí jsou bez izolace (armatury atp.). Jako otopná tělesa jsou použity převážně litinové radiátory, které jsou opatřeny na vstupu termoregulačními ventily Příprava teplé vody Teplá voda se připravuje centrálně v plynové kotelně odkud je rozvedena do jednotlivých bytových sekcí. Spotřeba teplé vody je měřená vodoměry, které jsou umístěny v jednotlivých bytech Větrání budovy V budově je výměna vzduchu prováděna částečně přirozeným způsobem (větráním otvorovými výplněmi) a částečně s pomocí ventilátorů, které jsou umístěny v prostoru sociálního zázemí jednotlivých bytů. V jednotlivých sekcích jsou umístěny ventilátory, které jsou umístěny na střeše objektu. Každá sekce má 3 ventilátory s příkonem 0,180 kw každý. Celkový výkon odsávacích ventilátorů v každé sekci je tedy 0,540 kw. tabulka 2-1 Přehled nákupu elektrické energie pro společné prostory v posledních letech Elektro rozvody Budova je napojena na rozvodnou síť (distribuční síť ČEZ, a.s.) elektrické energie pomocí zemní venkovní přípojky z venkovní samostatné přípojkové skříně HDSS kabelem. Objekt je napojen na soustavu 3 PEN Ac 50 Hz, 230/400 V / TN - C a je vybaven světelnými, zásuvkovými a technologickými rozvody. Osvětlení je řešeno výbojkovými, zářivkovými a žárovkovými svítidly. V místnostech jsou umístěny zásuvky 230V Průměr Nákup EE kwh/r 697 Spotřeba GJ/r 3 Náklady Kč/r kwh/r 661 Spotřeba GJ/r 2 Náklady Kč/r kwh/r 543 Spotřeba GJ/r 2 Náklady Kč/r kwh/r 634 Spotřeba GJ/r 2 Náklady Kč/r Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

11 Energetický audit Strana č: Osvětlení V budově jsou instalována zářivkové a žárovkové světelné zdroje Zemní plyn Bytový dům není na zemní plyn připojen Základní údaje o energetických vstupech do energetického auditu V následujících tabulkách je uveden nákup energie v uplynulých 3 letech. V tabulkách jsou uvedeny celkové nákupy energie, tzn. včetně bytu. tabulka 2-2 Výchozí roční energetická bilance Vstupy paliv a energie Jednotka Množství Roční náklady na GJ/r na MWh/r v tis. Kč Elektřina MWh/r 0,70 3,6 2,51 0,70 5,57 Teplo GJ/r 717, ,38 199,27 440,56 Zemní plyn MWh/r Jiné plyny MWh/r Hnědé uhlí t/r Černé uhlí t/r Koks t/r Jiná pevná paliva t/r TTO t/r LTO t/r Nafta t/r Druhotné zdroje GJ/r Obnovitelné zdroje GJ/MWh Jiná paliva GJ/r Výhřevnost GJ/jednotku Přepočet Celkem vstupy paliv a energie Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie 719,89 199,97 446, ,89 199,97 446,14 Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

12 Strana č: 12 Energetický audit tabulka 2-3 Výchozí roční energetická bilance Vstupy paliv a energie Jednotka Množství Roční náklady na GJ/r na MWh/r v tis. Kč Elektřina MWh/r 0,66 3,6 2,38 0,66 4,51 Teplo GJ/r 774, ,27 215,08 539,90 Zemní plyn MWh/r Jiné plyny MWh/r Hnědé uhlí t/r Černé uhlí t/r Koks t/r Jiná pevná paliva t/r TTO t/r LTO t/r Nafta t/r Druhotné zdroje GJ/r Obnovitelné zdroje GJ/MWh Jiná paliva GJ/r Výhřevnost GJ/jednotku Přepočet Celkem vstupy paliv a energie Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie 776,65 215,74 544, ,65 215,74 544,40 Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

13 Energetický audit Strana č: 13 tabulka 2-4 Výchozí roční energetická bilance Vstupy paliv a energie Jednotka Množství Roční náklady na GJ/r na MWh/r v tis. Kč Elektřina MWh/r 0,54 3,6 1,95 0,54 3,28 Teplo GJ/r 620, ,53 172,37 464,06 Zemní plyn MWh/r Jiné plyny MWh/r Hnědé uhlí t/r Černé uhlí t/r Koks t/r Jiná pevná paliva t/r TTO t/r LTO t/r Nafta t/r Druhotné zdroje GJ/r Obnovitelné zdroje GJ/MWh Jiná paliva GJ/r Výhřevnost GJ/jednotku Přepočet Celkem vstupy paliv a energie Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie 622,48 172,91 467, ,48 172,91 467,34 Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

14 Strana č: 14 Energetický audit tabulka 2-5 Základní energetická bilance ř. Energie Náklady Energie Náklady Energie Náklady Energie Náklady (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) 1 Vstupy paliv a energie 719,89 199,97 446,14 776,65 215,74 544,40 622,48 172,91 467,34 706,34 196,21 485,96 2 Změna zásob paliv 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 3 Spotřeba paliv a energie (ř.1 + ř.2) 719,89 199,97 446,14 776,65 215,74 544,40 622,48 172,91 467,34 706,34 196,21 485,96 4 Prodej energie cizím 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, Ukazatel Konečná spotřeba paliv a energie (ř.3-ř.4) Ztráty ve vlastním zdroji a rozvodech energie (z ř.5) vytápění (z ř.5) chlazení (z ř.5) přípravu teplé vody (z ř.5) větrání (z ř.5) úpravu vlhkosti (z ř.5) osvětlení (z ř.5) technologické a ostatní Průměr 719,89 199,97 446,14 776,65 215,74 544,40 622,48 172,91 467,34 706,34 196,21 485,96 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 479,00 133,06 308,27 521,00 144,72 338,87 383,00 106,39 274,61 461,00 128,06 307,25 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 238,38 66,22 132,29 253,27 70,35 201,03 237,53 65,98 189,45 243,06 67,52 174,26 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 2,51 0,70 5,57 2,38 0,66 4,51 1,95 0,54 3,28 2,28 0,63 4,45 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

15 Energetický audit Strana č: 15 tabulka 2-6 Základní energetická bilance dle platných ČSN Před realizací projektu ř. Ukazatel Energie Náklady (GJ/r) (MWh/r) (tis. Kč/r) 1 Vstupy paliv a energie 820,34 227,87 609,38 2 Změna zásob paliv 0,00 0,00 0,00 3 Spotřeba paliv a energie (ř.1 + ř.2) 706,34 227,87 609,38 4 Prodej energie cizím 0,00 0,00 0, Konečná spotřeba paliv a energie (ř.3-ř.4) Ztráty ve vlastním zdroji a rozvodech energie (z ř.5) vytápění (z ř.5) chlazení (z ř.5) přípravu teplé vody (z ř.5) větrání (z ř.5) úpravu vlhkosti (z ř.5) osvětlení (z ř.5) technologické a ostatní 706,34 227,87 609,38 0,00 0,00 0,00 575,00 159,72 411,13 0,00 0,00 0,00 243,06 67,52 194,45 0,00 0,00 0,00 0,00 0,00 0,00 2,28 0,63 3,80 0,00 0,00 0,00 Náklady v tabulce 2-6 jsou uvedeny v cenové úrovni roku V tabulce jsou uvedeny pouze doložitelné hodnoty. To znamená, že v ní nejsou zahrnuty náklady jednotlivých domácností na osvětlení, větrání, vaření a jiné spotřeby. V tabulce jsou uvedeny hodnoty, které vycházejí z fakturací, které se provádějí na patě objektu vytápění a spotřeba elektrické energie ve společných prostorách a dále ze spotřeby TV, která je měřená v jednotlivých bytech. Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

16 Strana č: 16 Energetický audit 3. ZHODNOCENÍ VÝCHOZÍHO STAVU 3.1 Klimatické podmínky Město Petřvald se nachází v oblasti severní Moravy, kde dlouhodobý statistický teplotní průměr dle ČSN EN vykazuje následující údaje: Výpočtová oblast: -15 C Průměrná teplota topných dnů 4,2 C Počet topných dnů v roce 238 Počet denostupňů D Celková tepelná bilance a cena tepla Spotřeba tepla pro vytápění tabulka 3-1 Spotřeba tepla pro vytápění dle ČSN Tepelná ztráta kw Spotřeba tepla GJ/r Stávající stav Spotřeba tepla pro vytápění byla spočítaná programem PROTECH na užití budovy dle ČSN EN tabulka 3-2 Nákup tepla v posledních třech letech TV Nákup m 3 /r 722 Platba za stálou složku Celkem Nákup GJ/r Náklady Kč/r Nákup m 3 /r 783 Nákup GJ/r Náklady Kč/r Nákup m 3 /r Platba Vytápění spotřební složky 2012 Nákup GJ/r Náklady Kč/r Průměr Nákup GJ/r Náklady Kč/r Porovnáním tabulek 3-1 a 3-2 zjistíme, že objekt byl v posledních letech vytápěný méně, než je předpoklad podle ČSN. Na spotřebu tepla mají zejména vliv reálné klimatické podmínky, které se liší od výpočtových, a dále chování konečných spotřebitelů. V energetickém auditu budeme uvažovat, že se bytový dům vytápí dle podmínke stanovených v ČSN. Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

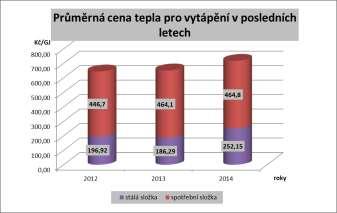

17 Energetický audit Strana č: Spotřeba tepla pro přípravu TV tabulka 3-3 Nakoupené množství TV a náklady na TV v uplynulých třech letech TV 2012 Nákup m 3 /r 722 Nákup GJ/r 238 Náklady Kč/r Nákup m 3 /r 783 Nákup GJ/r 253 Náklady Kč/r Nákup m 3 /r 728 Nákup GJ/r 238 Náklady Kč/r Průměr Nákup m 3 /r 744 Nákup GJ/r 243 Náklady Kč/r Teplá voda je připravována centrálně v plynové kotelně, která se nachází mimo budovu. Na tuto plynovou kotelnu jsou napojeny i další objekty bytové výstavby. tabulka 3-4 Měrné ukazatele přípravy TV Měrná spotřeba tepla na přípravu odpovídá způsobu přípravy a rozvodu teplé vody a je v souladu s platnými právními předpisy Cena tepla Teplo je spotřebitelům fakturováno dvousložkově. Pří výpočtu základní složky se vychází z tepelné ztráty jedné sekce ve výši 52 kw. Reálná tepelná ztráta jedné sekce v současné době je cca 42 kw. Po zateplení tepelná ztráta bytového domu ještě dále klesne. Již v současné době je platba stálé složky neadekvátní, po zateplení bytového domu je nutné upravit smlouvu se současným dodavatelem tepla - firmou Veolia tak, aby stálé platby odpovídaly skutečnosti. Teplá voda 2012 Měrná spotřeba tepla pro přípravu TV GJ/m 3 0,330 Průměrná cena tepla pro přípravu TV Kč/GJ Měrná spotřeba tepla pro přípravu TV GJ/m 3 0,323 Průměrná cena tepla pro přípravu TV Kč/GJ Měrná spotřeba tepla pro přípravu TV GJ/m 3 0,326 Průměrná cena tepla pro přípravu TV Kč/GJ 798 Obrázek 3-1 Průměrná cena tepla pro vytápění Obrázek 3-2 Průměrná cena celkově dodaného tepla z CZT Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

18 Strana č: 18 Energetický audit Obrázek 3-3 Rozložení tepelných ztrát prostupem objektu 3.3 Budova Z tabulky a obrázku je patrné, že největší tepelné ztráty prostupem tvoří tepelné ztráty svislým neprůsvitným obvodovým pláštěm 53,9 %. Výše uvedené ztráty prostupem činí 67 % celkových tepelných ztrát objektu. 33 % tepelných ztrát objekt činí infiltrace. tabulka 3-5 Stávající součinitele prostupu tepla ochlazovaných ploch objektu Označení konstrukce SO1 SO2 SO3 SO4 SCH1 PDL1 PDL2 SPB 37,5 cm - průčelí PSK 30 cm - mezi okny Typ konstrukce SPB 37,5 cm - zateplený štít SPB 37,5 cm - chodby Střecha Podlaha nad suterénem-nezateplená Podlaha nad garážemi-nezateplená Součinitel prostupu tepla Up (W/m 2 K) 1,555 0,846 0,695 1,555 SO5 Vyzdívky - chodby 0,403 0,247 0,880 0,336 Doporučený součinitel prostupu tepla U rec Požadovaný součinitel prostupu tepla U N (W/m 2 K) (W/m 2 K) (kg/m 2 ) (kg/m 2 ) 0,250 0,300 Ke kondenzaci páry dochází již ne ne na vnitřním povrchu kosntrukce 0,250 0,300 0,2410 0,1000 ne ne ne 0,250 0,300 0,0000 0,1000 ne ne 0,500 0,750 Ke kondenzaci páry dochází již ne ne na vnitřním povrchu kosntrukce 0,500 0,750 0,0550 0,1000 0,160 0,240 0,0200 0,1000 ne ne 0,400 0,600 0,0000 0,1000 ne ne 0,400 0,600 0,0000 0,1000 M c Kondenzace M Z tabulky je patrné, že obvodové konstrukce nevyhovují ani požadovaným hodnotám součinitele prostupu tepla, který je v současné době stanovený ČSN. Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

19 Energetický audit Strana č: Spotřeba elektrické energie tabulka 3-6 Rozložení spotřeby elektrické energie dle účelu Průměr Nákup EE Spotřeba pro přípravu TV Spotřeba pro osvětlení Technologie Spotřeba pro vytápění kwh/r Spotřeba GJ/r Náklady Kč/r kwh/r Spotřeba GJ/r Náklady Kč/r kwh/r Spotřeba GJ/r Náklady Kč/r kwh/r Spotřeba GJ/r Náklady Kč/r V předcházející tabulce je uveden odhad současného rozložení spotřeby elektrické energie dle účelu spotřeby. V tabulce jsou uvedeny pouze doložitelné hodnoty. To znamená, že v ní nejsou zahrnuty náklady jednotlivých domácností na osvětlení, větrání, vaření a jiné spotřeby. 3.5 Spotřeba ZP Zemní plyn se v objektu nespotřebovává. Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

20 Strana č: 20 Energetický audit 4. NÁVRH OPATŘENÍ KE SNÍŽENÍ SPOTŘEBY ENERGIÍ 4.1 Instalace solárních kolektorů Bude vhodné zvážit úsporu tepla pro přípravu TV. V rámci energetického auditu uvažujeme s instalací solárních kolektorů pro přípravu TV. Přímé sluneční záření dopadající na zemský povrch je závislé na zeměpisné poloze, nadmořské výšce, znečistění ovzduší počasím a ročním období. Pro 50 severní šířky a znečištění ovzduší Z3 (venkovská oblast bez průmyslových exhalací) je teoretické množství dopadající energie v letních měsících (V-IX) dopadající na osluněnou plochu s úhlem 30 v rozmezí 5-9 kwh/m 2.den. Skutečné množství je korigováno poměrnou dobou osvitu, které se určuje v červenci hodnotou X= 0,6. Přeměna sluneční energie na rovinných kolektorech dosahuje účinnosti cca % a je dosahována teplota C. Nerovnoměrnost dopadající sluneční energie je vykrývána ve větších akumulačních nádržích a dohřevem. V rámci EA provedeme pro optimální variantu zásobování komplexu teplem srovnání s přípravou TV s pomocí slunečních kolektorů. Technicky je možno uvažovat s instalací solárních panelů na střeše objektu. Blok přípravy TV se bude skládat z 25 ks solárních panelů umístěných na střeše objektu. Sluneční energie v kolektorech bude ohřívat primární okruh naplněný nemrznoucí kapalinou a teplo bude předáváno do akumulačních nádrží. Dohřev TV na požadovanou teplotu 55 C v akumulační nádrž bude zajišťován primární vodou. Dohřev TV na požadovanou teplotu 55 C v akumulační nádrž bude zajišťován topnou vodou z CZT. tabulka 4-1 Bilanční údaje pro instalaci solárních kolektorů Stávající spotřeba tepla pro přípravu TV 243 GJ/rok Náklady na teplo pro přípravu TV Kč/r Dopadající energie kwh/m 2 Využitá energie 550 kwh/m 2 Plocha kolektorů 50 m 2 Využitá energie 28 MWh/r 99 GJ/r Spotřeba tepla pro doplňkový ohřev 144 GJ/r Náklady na doplňkový ohřev Kč/r Spotřeba EE na přípravu TV ze solárních kolektorů kwh/r Náklady na EE Kč/r Úspora nákladů Kč/r IN na instalaci solárních panelů 50 m Kč Prostá doba návratnosti 16 rok Při stávajících cenách energie a možnosti využití tepla ze solárních kolektorů může být instalace solárních kolektorů pro investora výhodná. Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

21 Energetický audit Strana č: Zateplení Bylo uvažováno, že stavební konstrukce budou zatepleny na doporučené hodnoty, které jsou v současné době stanoveny ČSN Tento požadavek vyplývá z vyhlášky 78/2013 Sb., ve které je stanoveno, že pokud nejsou zateplovány všechny konstrukce, je nutné zateplit konstrukce na doporučené hodnoty součinitele prostupu tepla. Do výpočtu zateplovaných ploch byly zahrnuty plochy konstrukcí, které ohraničují vytápěný nebo temperovaný prostor. Suterén je považován za nevytápěný prostor Snížení součinitele prostupu tepla oken V budově byly v uplynulých letech všechny otvorové výplně vyměněny. Výjimku tvoří okna ve sklepních prostorech. Ta však vedou do nevytápěného prostoru. Z tohoto důvodu se jejich výměna v rámci energetického auditu neřeší, protože nevede k úspoře energie Snížení součinitele prostupu tepla obvodových zdí Z tabulky 3-5 je patrné, že stávající součinitel prostupu tepla ochlazovaných nezateplených stěn ne požadovanému součiniteli prostupu tepla, který je v současné době stanovený ČSN. S ohledem na stávající tepelně technické vlastnosti obvodového pláště, navrhujeme zateplení obvodových stěn tloušťkou izolantu 14 cm s λ = 0,037 W/m.K. tabulka 4-2 Součinitel prostupu tepla ochlazovaných stěn po zateplení Označení konstrukce SO1 SO2 SO3 SO4 SO5 SPB 37,5 cm - průčelí + IZ tl. 14 cm s λ 0,037 W/m.K PSK 30 cm - mezi okny Typ konstrukce a její zateplení Součinitel prostupu tepla U p (W/m 2 K) SPB 37,5 cm - průčelí 1,555 0,223 0,846 PSK 30 cm - mezi okny + IZ tl. 14 cm s λ 0,037 W/m.K 0,219 SPB 37,5 cm - zateplený štít 0,695 SPB 37,5 cm - zateplený štít + IZ tl. 14 cm s λ 0,037 W/m.K 0,223 SPB 37,5 cm - chodby 1,555 SPB 37,5 cm - chodby + IZ tl. 14 cm s λ 0,037 W/m.K 0,223 Vyzdívky - chodby 0,403 Vyzdívky - chodby + IZ tl. 14 cm s λ 0,037 W/m.K 0,161 Doporučený součinitel prostupu tepla U rec (W/m 2 K) Požadovaný součinitel prostupu tepla U N (W/m 2 K) Mc Kondenzace M (kg/m 2 ) (kg/m 2 ) 0,250 0,300 Ke kondenzaci páry dochází již na ne ne vnitřním povrchu kosntrukce 0,250 0,300 0,0010 0,1000 0,250 0,300 0,2410 0,1000 ne ne ne 0,250 0,300 0,0160 0,1000 0,250 0,300 0,0000 0,1000 ne ne 0,250 0,300 0,0100 0,1000 0,500 0,750 Ke kondenzaci páry dochází již na ne ne vnitřním povrchu kosntrukce 0,500 0,750 0,0100 0,1000 0,500 0,750 0,0550 0,1000 0,500 0,750 0,0320 0,1000 Bude provedeno zateplení obvodového pláště cca 800 m 2 (toto je plocha pláště, který ohraničuje vytápěnou a temperovanou část objektu). Investiční náklady na zateplení obvodového pláště předpokládáme ve výši tis. Kč Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

22 Strana č: 22 Energetický audit Výše investičních nákladů byla stanovena s průměrnou cenou zateplení včetně DPH cca Kč/m Snížení součinitele prostupu tepla střechy Střecha sice byla v minuslosti zateplena, ale její součinitel prostupu tepla ne požadované hodnotě součinitele prostupu tepla dle platných norem v současné době. tabulka 4-3 Součinitel prostupu tepla střechy po zateplení Označení konstrukce SCH1 Typ konstrukce a její zateplení Součinitel prostupu tepla U p (W/m 2 K) Střecha 0,247 Střecha + IZ tl. 12 cm s λ 0,037W/m.K 0,149 Doporučený součinitel prostupu tepla U rec (W/m 2 K) Požadovaný součinitel prostupu tepla U N (W/m 2 K) Mc Kondenzace M (kg/m 2 ) (kg/m 2 ) 0,160 0,240 0,0200 0,1000 ne ne 0,160 0,240 0,0000 0,1000 V bytovém domě bude zatepleno cca 453 m 2 střechy. Technologie zateplení bude vybrána projektantem. Střecha bude zateplena tak, aby byl dosažen maximální součinitel prostupu tepla střechy 0,149 W/m 2 K. Investiční náklady na zateplení střechy daného objektu uvažujeme ve výši 765 tis. Kč. Tato cena byla stanovena z předpokladu, že bude zatepleno cca 453 m 2 střechy s průměrnou cenou vč. DPH Kč/m 2. Na základě výše uvedeného navrhujeme k dalšímu posouzení následující varianty řešení. 4.3 Návrh variant Varianta 1 zateplení obvodového pláště izolací min. tl. 14 cm s λ = 0,037 W/m.K Varianta 2 zateplení obvodového pláště izolací min. tl. 14 cm s λ = 0,037 W/m.K zateplení střechy izolací min. tl. 14 cm s λ = 0,037 W/m.K (tak, aby bylo dosaženo celkového součinitele prostupu tepla 0,151 W/m 2 K) Varianta 3 zateplení obvodového pláště izolací min. tl. 14 cm s λ = 0,037 W/m.K instalace solárních kolektorů pro částečný ohřev TV Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

23 Energetický audit Strana č: 23 Následující tabulka uvádí úsporu energie pro navrhovanou variantu zateplení. tabulka 4-4 Úspora tepla pro vytápění v důsledku realizace zateplení Úspora Tepelná ztráta Spotřeba tepla Tepelná ztráta Spotřeba tepla kw GJ/r kw GJ/r Stávající stav Zateplení varianta Zateplení varianta 2 - včetně střechy Výpočet úspor v potřebném příkonu pro vytápění a ve spotřebě tepla pro vytápění, který je uveden v tabulce 4-4 je prováděn dle požadavků ČSN a ČSN EN Podrobný výpočet průměrného součinitele prostupu tepla obálkou budovy pro vybranou variantu je uveden v příloze energetického auditu. tabulka 4-5 Průměrný součinitel prostupu tepla obálkou budovy Vypočítaná Požadovaná Doporučená W/(m 2 K) W/(m 2 K) W/(m 2 K) CI Klasifikace Stávající stav 0,84 1,69 E - nehospodárná Zateplení varianta 1 0,44 0,50 0,38 0,88 C - Vyhovující Zateplení varianta 2 - včetně střechy 0,42 0,83 C - Vyhovující Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

24 Strana č: 24 Energetický audit tabulka 4-6 Upravená energetická bilance pro navržené varianty Před realizací projektu Po realizaci projektu - varianta 1 Po realizaci projektu - varianta 2 Po realizaci projektu - varianta 3 ř. Ukazatel Energie Náklady Energie Náklady Energie Náklady Energie Náklady (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) 1 Vstupy paliv a energie 820,34 227,87 609,38 650,34 180,65 487,83 640,34 174,32 480,68 554,94 181,65 414,68 2 Změna zásob paliv 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 3 Spotřeba paliv a energie (ř.1 + ř.2) 706,34 227,87 609,38 650,34 180,65 487,83 640,34 174,32 480,68 554,94 181,65 414,68 4 Prodej energie cizím 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, Konečná spotřeba paliv a energie (ř.3-ř.4) Ztráty ve vlastním zdroji a rozvodech energie (z ř.5) vytápění (z ř.5) chlazení (z ř.5) přípravu teplé vody (z ř.5) větrání (z ř.5) úpravu vlhkosti (z ř.5) osvětlení (z ř.5) technologické a ostatní 706,34 227,87 609,38 650,34 180,65 487,83 640,34 174,32 480,68 554,94 181,65 414,68 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 575,00 159,72 411,13 405,00 112,50 289,58 395,00 109,72 282,43 405,00 112,50 289,58 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 243,06 67,52 194,45 243,06 67,52 194,45 243,06 63,96 194,45 144,06 67,52 115,25 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 2,28 0,63 3,80 2,28 0,63 3,80 2,28 0,63 3,80 2,28 0,63 3,80 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 3,60 1,00 6,05 Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

25 Energetický audit Strana č: Ekonomické hodnocení variant Úvod Ekonomické vyhodnocení uvažovaných opatření je nedílnou součástí energetického auditu a je založeno na srovnání základních ukazatelů ekonomického hodnocení. Prověřujeme ekonomickou efektivnost a návratnost vložených prostředků. Cílem ekonomického vyhodnocení je vzájemné porovnání stávajícího stavu a stavu po realizaci uvažovaného opatření. Nejde tedy o podrobné řešení finanční a důchodové situace investora. Při řešení jsme vycházeli z principu stanovení tzv. současné hodnoty (present value) v budoucnu vynaložených výdajů a získaných příjmů. Ekonomické vyhodnocení bylo provedeno za podpory programového souboru EFINA ( Ekonomická a FINanční Analýza investic ), který je určen pro ekonomickou a finanční analýzu podnikatelských aktivit. Provedení této analýzy umožňuje výběr ekonomicky výhodnějšího řešení v daných, nebo i prognózovaných, tržních (zčásti modelových) podmínkách Metodika ekonomického vyhodnocení Úkolem ekonomického vyhodnocení je posoudit, jak se z ekonomického hlediska projeví realizace jednotlivých opatření navržených v technické části energetického auditu oproti stávajícímu stavu. Pro stanovení ekonomického vyhodnocení byla zvolena rozdílová metoda, která jednoznačně stanoví rozdíl mezi stavem po provedení jednotlivého technického opatření a stavem stávajícím. Při použití této metody byl tedy od stavu po realizaci opatření odečten stav stávající. Uvedeným způsobem byl jednoznačně určen ekonomický efekt, který přinese realizace posuzovaných opatření. Je nutné zdůraznit, že se jedná pouze o hodnoty modelové nikoliv ve skutečnosti reálně dosažené. Tato okolnost je dána tím, že pro hodnocené období bylo nutné stanovit určité ekonomické prostředí, které se v průběhu času může změnit. Přesto se jedná o dostatečně vypovídající hodnotu pro rozhodnutí o vhodnosti provedení jednotlivých opatření. Základem pro ekonomické hodnocení byly informace poskytnuté zadavatelem a podklady převzaté z technické části auditu. Ekonomické hodnocení je provedeno z pohledu obyvatel domu Okrajové podmínky ekonomického hodnocení Všechny ekonomické výpočty jsou prováděny na ceny jednotlivých komodit včetně DPH. Hodnocené období bylo stanoveno v délce 20 let, a to od roku 2016, kdy dojde realizaci navržených opatření, do roku Za rok hodnocení byl stanoven rok Alternativní náklad kapitálu (diskont) je zvolen na úrovni 2 % p. a. V současné době je úroková míra, kterou v našem případě můžeme považovat za nominální diskontní sazbu, nižší než míra inflace, proto je vybraná jak nominální, tak i reálná diskontní sazba dostatečná. Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

26 Strana č: 26 Energetický audit Vzhledem k tomu, že obce mají hospodařit s nulovým ziskem, provádíme veškeré výpočty bez uvažování z daně z příjmu. Vycházíme z předpokladu, že úspora nákladů na energie bude využita obcí k jiným provozním účelům. V ekonomických výpočtech se uvažujeme s 3 % růstem cen na energetické komodity. V objemu investičních nákladů jsou zahrnuta pouze ta opatření, která souvisí s úsporou energie! Cena elektrické energie byla stanovena na 6,0 Kč/kWh. Cena tepla byla uvažována ve výši 715 Kč/GJ. Je to cena včetně stálé složky, protože uvažujeme, že se město po zateplení domluví rovněž na snížení plateb stálé složky z ceny tepla Výsledky ekonomického hodnocení Pro vyvození závěrů z ekonomického vyhodnocení realizace uvažovaných opatření je nezbytné mít neustále na zřeteli to, že se v ekonomických výpočtech nejedná o hodnocení skutečných ekonomických výsledků, ale o výběr varianty na základě zjednodušeného ekonomického modelu, pro jehož vytvoření sloužily reálné vstupní hodnoty předané zadavatelem a stanovené v technické části. V tabulce 4-8 jsou uvedeny výsledky ekonomického posouzení jednotlivých variant pro zateplení auditovaného objektu. Námi odhadované investiční náklady jsou průměrné náklady na každou variantu. Tento průměr je stanoven na základě již realizovaných akcí různých firem. Výše investičních nákladů závisí na obchodní politice investora, na firmě, která bude danou akci realizovat a kvalitě použitého materiálu (u zateplení je to například kvalita omítky +použitý nátěr). Ve skutečnosti budou investiční náklady na opravu domu včetně zateplení vyšší s ohledem na podíl zateplování tepelných mostů a na dokončovací práce, které nejsou zahrnuty v EA. Předpokládané investiční náklady mohou dosáhnout až cca 2,5 mil. Kč. Značný podíl na investičních nákladech bude v tomto případě činit zateplení teplených mostů (např. balkónových žiletek), které nelze rovněž hodnotit z pohledu energetických úspor. Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

27 Energetický audit Strana č: 27 tabulka 4-7 Investiční náklady na jednotlivé varianty Číslo opatření Varianta 1 Varianta 1 celkem Název opatření Pořizovací výdaje 1 Výměna prosklení 0 2 Zateplení fasády Zateplení střechy 0 4 Zateplení podlah 0 5 Instalace solárního ohřevu TV 0 Kč Výměna prosklení 0 2 Zateplení fasády Varianta 2 3 Zateplení střechy Zateplení podlah 0 5 Instalace solárního ohřevu TV 0 Varianta 2 celkem Výměna prosklení 0 2 Zateplení fasády tabulka 4-8 Výsledky ekonomického hodnocení navržených variant Varianta 3 3 Zateplení střechy 0 4 Zateplení podlah 0 5 Instalace solárního ohřevu TV Varianta 3 celkem Parametr Jednotka Varianta 1 Varianta 2 Varianta 3 Investiční výdaje projektu Kč Změna nákladů na energie Kč Změna ostatních provozních nákladů Kč změna osobních nákladů (mzdy, pojistné) Kč změna ostatních provozních nákladů Kč změna nákladů na emise a odpady Kč Změna tržeb (za teplo, elektřinu, využité odpady) Kč Přínosy projektu celkem Kč Rok hodnocení (diskontování) rok Doba hodnocení roky Roční růst cen energie % Diskont % Ts prostá doba návratnosti roky 10,0 13,0 11,0 Tsd reálná doby návratnosti roky 10,0 15,0 12,0 Průměrný roční diskontovaný cash flow tis. Kč 76,0 40,0 101,0 NPV -čistá současná hodnota tis. Kč IRR - vnitřní výnosové procento % 9,97 4,96 7,87 Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

28 Strana č: 28 Energetický audit tabulka 4-9 Poměr mezi investičními náklady a NPV Parametr Jednotka Varianta 1 Varianta 2 Varianta 3 Poměr mezi investičními náklady a NPV Kč/Kč 1,10 3,27 1,55 Výsledky v tabulce 4-9 slouží pro výběr nejvýhodnější varianty pro investora. Varianta č.3 má sice nejvyšší NPV na konci hodnoceného období, ale toto NPV je vykoupeno poměrně vysokými investičními náklady. Pro investora je vždy nejvýhodnější ta varianta, která je nejblíže jedničce, případně je to nezáporné číslo menší než jedna. Toto číslo nám určuje, nakolik se v průběhu hodnoceného období podaří investorovi naakumulovat prostředky blízké k investičním nákladům. Pokud je poměr mezi investičními náklady právě jedna, pak se v hodnoceném období podaří nakumulovat protředky právě ve výši investičních nákladů. Pokud je to nezáporné číslo a menší než jedna, pak se investorovi podaří naakumulovat protředky větší než původní investiční náklady. Závěr: Na základě ekonomického hodnocení doporučujeme k realizaci variantu Vyhodnocení variant z hlediska ochrany životního prostředí Lokální hodnocení Při lokálním hodnocení vycházíme z toho, že teplo a teplá voda se vyrábí v plynových kotlích průměrnou roční účinností 90 %. Dále je rozvedena systémem CZT s předpokládanou tepelnou ztrátou potrubních rozvodů 10 %. tabulka 4-10 Srovnání emisí pro jednotlivé varianty zemní plyn Stávající stav Spotřeba tepla vyrobeného ze ZP GJ/r Spotřeba tepla v palivu GJ/r MWh/r TZL kg/r SO 2 kg/r No x kg/r CO kg/r CO 2 kg/r Snížení emisí o TZL kg/r SO 2 kg/r No x kg/r CO kg/r CO 2 kg/r Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

29 Energetický audit Strana č: Globální hodnocení Při globálním hodnocení vycházíme ze změny nákupu EE, ke které dojde v rámci technického řešení u varianty 3. tabulka 4-11 Srovnání emisí pro jednotlivé varianty EE Stávající stav Spotřeba EE v objektu GJ/r 2,28 2,28 2,28 5,88 Nákup EE MWh/r 0,63 0,63 0,63 1,63 TZL kg/r SO 2 kg/r No x kg/r CO kg/r CO 2 kg/r Snížení emisí o TZL kg/r SO 2 kg/r No x kg/r CO kg/r CO 2 kg/r Výběr optimální varianty Na základě předchozích hodnocení doporučujeme variantu 1 tak, jak je popsána v kapitole DOPORUČENÍ ENERGETICKÉHO SPECIALISTY 5.1 Popis optimální varianty Varianta zateplení zateplení obvodového pláště izolací min. tl. 14 cm s λ = 0,037 W/m.K Úprava vytápění Bez úprav Úprava přípravy TV Bez úprav 5.2 Roční úspory energie Realizací optimální varianty dojde k úspoře energie na vstupu do budovy na úrovni 170,0 GJ/r (47,22 MWh/r). Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

30 Strana č: 30 Energetický audit 5.3 Investiční náklady Celková výše investičních nákladů na realizaci optimální varianty se předpokládá v úrovni tis. Kč. 5.4 Průměrné roční provozní náklady V případě realizace optimální varianty budou průměrné roční náklady na energie v prvním roce činit 487,86 tis. Kč/r. V průběhu 20 let se předpokládá jejich navýšení 3 %/rok. tabulka 5-1 Upravená energetická bilance pro optimální variantu ř. Ukazatel Energie Náklady Energie Náklady Energie Náklady (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) (GJ/r) (MWh/r) (tis. Kč/r) 1 Vstupy paliv a energie 820,34 227,87 609,38 650,34 180,65 487,83 170,00 47,22 121,55 2 Změna zásob paliv 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 3 Spotřeba paliv a energie (ř.1 + ř.2) 706,34 227,87 609,38 650,34 180,65 487,83 56,00 47,22 121,55 4 Prodej energie cizím 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, Konečná spotřeba paliv a energie (ř.3-ř.4) Ztráty ve vlastním zdroji a rozvodech energie (z ř.5) vytápění (z ř.5) chlazení (z ř.5) přípravu teplé vody (z ř.5) větrání (z ř.5) úpravu vlhkosti (z ř.5) osvětlení (z ř.5) technologické a ostatní Před realizací projektu Po realizaci projektu - optimální varianta Úspora 706,34 227,87 609,38 650,34 180,65 487,83 56,00 47,22 121,55 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 575,00 159,72 411,13 405,00 112,50 289,58 170,00 47,22 121,55 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 243,06 67,52 194,45 243,06 67,52 194,45 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 2,28 0,63 3,80 2,28 0,63 3,80 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

31 Energetický audit Strana č: Ekonomické hodnocení optimální varianty tabulka 5-2 Ekonomické hodnocení optimální varianty Parametr Jednotka Optimální varianta Investiční výdaje projektu Kč Změna nákladů na energie Kč Změna ostatních provozních nákladů Kč 0 změna osobních nákladů (mzdy, pojistné) Kč 0 změna ostatních provozních nákladů Kč 0 změna nákladů na emise a odpady Kč 0 Změna tržeb (za teplo, elektřinu, využité odpady) Kč 0 Přínosy projektu celkem Kč Rok hodnocení (diskontování) rok Doba hodnocení roky 20 Roční růst cen energie % 3 Diskont % 2 Ts prostá doba návratnosti roky 10,0 Tsd reálná doby návratnosti roky 10,0 Průměrný roční diskontovaný cash flow tis. Kč 76,0 NPV -čistá současná hodnota tis. Kč IRR - vnitřní výnosové procento % 9,97 Ekonomické hodnocení vychází z průměrné ceny ceny tepla vyrobeného ze zemního plynu 715 Kč/GJ (uvažuje se, že dojde ke nížení spotřeby i plateb za stálou složku). 5.6 Ekologické hodnocení optimální varianty Optimální varianta má dopad na lokální ekologické hodnocení. Realizací optimální varianty bude dosaženo lokální změny emisí v důsledku snížení výroby potřebného tepla v plynových kotlích. Na globální ekologické hodnocení technické řečení nemá vliv. tabulka 5-3 Ekologické hodnocení optimální varianty Stávající stav Optimální varianta Spotřeba tepla vyrobeného ze ZP GJ/r Spotřeba tepla v palivu GJ/r MWh/r TZL kg/r 1 0 SO 2 kg/r 0 0 No x kg/r CO kg/r 9 7 CO 2 kg/r Snížení emisí o TZL kg/r 0 0 SO 2 kg/r 0 0 No x kg/r 0 12 CO kg/r 0 2 CO 2 kg/r Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

32 Strana č: 32 Energetický audit 5.7 Návrh vhodné koncepce systému managementu hospodaření s energií Pravidelně sledovat nákup zemního plynu a výrobu tepla a stanovovat průměrné účinnosti měsíční, roční. Pokud bude docházet k výraznějším odchylkám, stanovit důvody, proč k nim došlo a organizovat nápravu tak, aby nová plynová kotelna byla provozována s co největší průměrnou roční účinnosti. Stejným způsobem by se mělo přistupovat ke spotřebě elektrické energie to znamená pravidelně sledovat spotřebu elektrické energie, stanovovat případné odchylky a jejich příčiny a dosáhnout snížení energetické náročnosti provozních nákladů. 5.8 Okrajové podmínky pro optimální variantu Realizací optimální varianty bude dosaženo minimálně 29,6 % úspory tepla pro vytápění, průměrný součinitel obálky budovy dosáhne 88 % hodnoty z požadované hodnoty průměrného součinitele prostupu tepla. Úspory emisí jsou vypočteny s tím, že bude dosaženo 90 % průměrné roční účinnosti výroby tepla v plynové kotelně a že teplené ztráty v rozvodech CZT činí 10 %. Předpokládá se, že cena uspořeného tepla vyrobeného ze zemního plynu bude činit v prvním roce 715 Kč/GJ. Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

33 Energetický audit Strana č: EVIDENČNÍ LIST ENERGETICKÉHO AUDITU podle zákona č. 406/2000 Sb. o hospodaření energií, ve znění pozdějších předpisů Evidenční číslo 005 / Část - Identifikační údaje 1. Jméno (jména), příjmení/název nebo obchodní firma vlastníka předmětu EA Město Petřvald 2. Adresa trvalého bydliště/sídlo, případně adresa pro doručování a) ulice b) č.p./č.o. c) část obce Gen. Svobody 511 d) obec e) PSČ f) g) telefon Petřvald podatelna@petrvaldmesto.cz (ústředna) 3. Identifikační číslo Údaje o statutárním orgánu a) jméno b) kontakt Ing. Jiří Lukša, starosta Předmět energetického auditu a) název Bytový dům b) adresa Březinská čp , Petřvald c) popis předmětu EA Jedná se o bytový dům typu T06 B, který se skládá ze dvou sekcí a má čtyři nadzemní a jedno podzemní podlaží. Objekt je zásobován teplem a TV z CZT, které je napojeno na plynovou kotelnu, která je umístěna mimo budovu. Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

34 Strana č: 34 Energetický audit 2. Část - Popis stávajícího stavu předmětu EA 1. Charakteristika hlavních činností Objekt se používá k bydlení. Dále se v domě nachází 6 garáží. 2. Vlastní zdroje energie a) zdroje tepla b) zdroje elektřiny počet - ks počet - ks instalovaný výkon - MW instalovaný výkon - MW roční výroba - MWh roční výroba - MWh roční spotřeba paliva - GJ/r roční spotřeba paliva - GJ/r c) kombinovaná výroba elektřiny a tepla d) druhy primárního zdroje energie počet - ks druh OZE - instal. výkon elektrický - MW druh DEZ - instal. výkon tepelný - MW fosilní zdroje - roční výroba elektřiny - MWh roční výroba tepla - MWh roční spotřeba paliva - GJ/r 3. Spotřeba energie Druh spotřeby Příkon Spotřeba energie Energonositel Vytápění 0,085 MW 159,72 MWh/r ZP Chlazení - MW - MWh/r Větrání - MW - MWh/r Úprava vlhkosti - MW - MWh/r Příprava TV MW 67,52 MWh/r ZP, EE Osvětlení MW 0,63 MWh/r EE Technologie - MW - MWh/r EE Celkem MW 227,87 MWh/r Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

35 Energetický audit Strana č: Část - Doporučená varianta navrhovaných opatření 1. Popis doporučených opatření zateplení obvodového pláště izolací min. tl. 14 cm s λ = 0,037 W/m.K 2. Úspory energie a nákladů Spotřeba a náklady na energii - celkem Stávající stav Navrhovaný stav Úspory Energie 227,87 MWh/r 180,65 MWh/r 47,22 MWh/r Náklady 609,38 tis. Kč/r 487,83 tis. Kč/r 121,55 tis. Kč/r Spotřeba energie Stávající stav Navrhovaný stav Úspory Vytápění 159,72 MWh/r 112,50 MWh/r 47,22 MWh/r Chlazení - MWh/r - MWh/r - MWh/r Větrání - MWh/r - MWh/r - MWh/r Úprava vlhkosti - MWh/r - MWh/r - MWh/r Příprava TV 67,52 MWh/r 67,52 MWh/r 0,0 MWh/r Osvětlení 0,63 MWh/r 0,63 MWh/r 0,0 MWh/r Technologie - MWh/r - MWh/r - MWh/r Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

36 Strana č: 36 Energetický audit 3. Ekonomické hodnocení doba hodnocení 20 roků diskontní míra 2 % reálná doba návratnosti 10 roků investiční náklady tis.kč prostá doba návratnosti 10 roků cash flow 76 tis.kč/r IRR 9,97 % NPV tis.kč rok realizace Ekologické hodnocení Znečišťující látka Stávající stav Navrhovaný stav Efekt lokálně globálně lokálně globálně lokálně globálně Tuhé látky 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r SO 2 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r NO x 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r CO 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r 0,0 t/r CO 2 55,0 t/r 0,7 t/r 43,6 t/r 0,7 t/r 11,40 t/r 0,0 t/r 4. Část - Údaje o energetickém specialistovi 1. Jméno (jména) a příjmení Titul Světlana Kravčenková Ing. 2. Číslo oprávnění v seznamu energ. specialistů 3. Datum vydání oprávnění Datum posledního průběžného vzdělávání Podpis 6. Datum Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15

37 Energetický audit Strana č: 37 Použité zkratky SBD PK TČ ÚT TV EE DPH HDS HUP ZP FO IZ NP PPS OPS CF IN stavební bytové družstvo plynová kotelna tepelné čerpadlo ústřední topení teplá užitková voda elektrická energie daň z přidané hodnoty hlavní domovní skříň hlavní uzávěr plynu zemní plyn fakturační období izolace nadzemní podlaží Polystyrén objektová předávací stanice cash flow investiční náklady Ostatní zkratky jsou dle normy ČSN Zakázka číslo: EA_MPT01A_15 Soubor: EA_MPT01_15-1.docx Datum:

38 Strana č: 38 Energetický audit Přílohy Datum: Soubor: EA_MPT01_15-1.docx Zakázka číslo: EA_MPT01A_15
