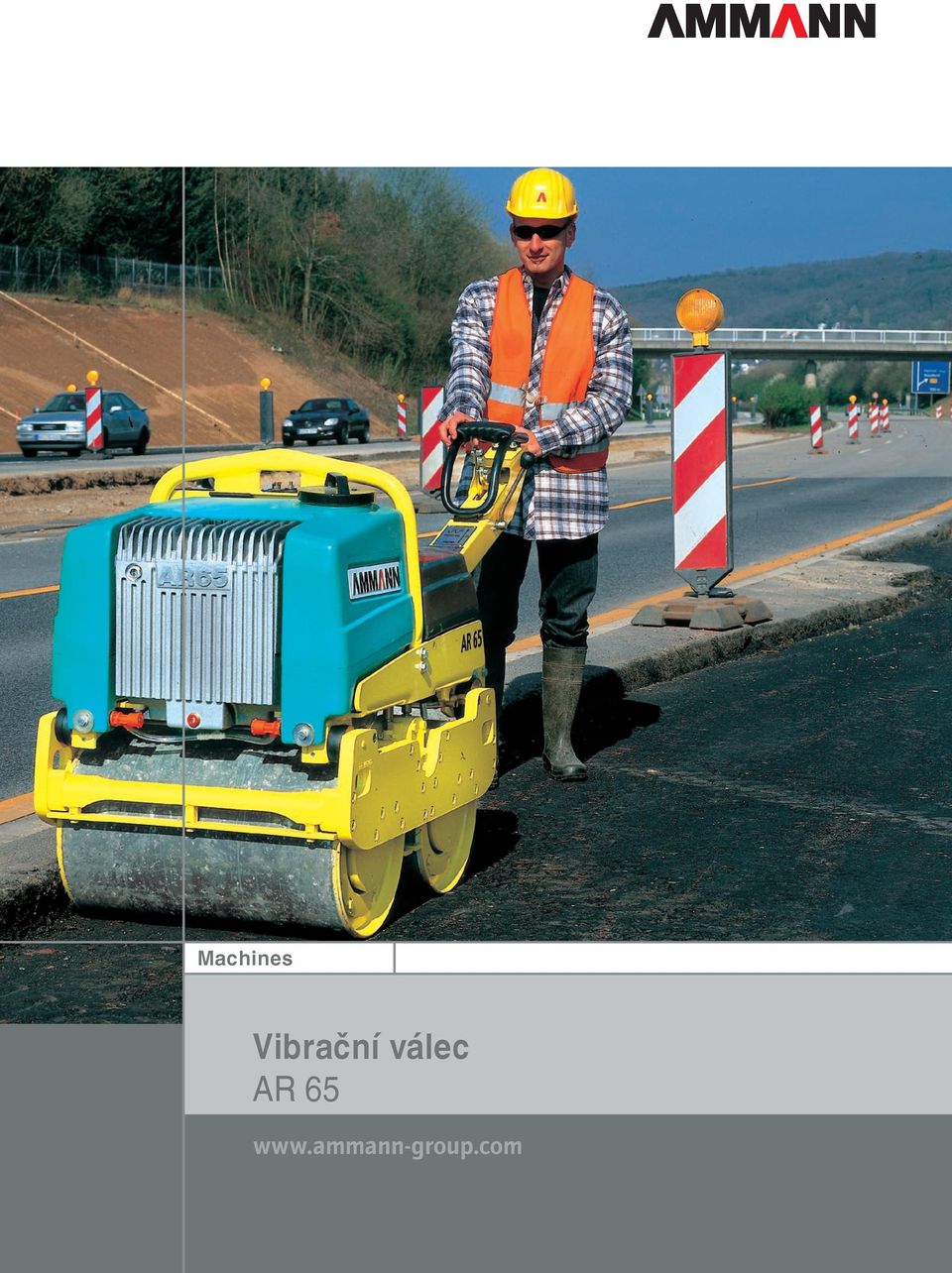

1 Machines Vibrační válec AR 65

2 Boční světlost po obou stranách

3 Jeden válec pro širokou škálu použití Bez velkých stranových odsazení Ručně vedený víceúčelový válec AR 65 patří mezi nejlepší stroje v segmentu lehké hutnící techniky. Vyniká vysokou efektivitou a ekonomickým provozem. Stroj lze s výbornými výsledky používat pro hutnění zeminy stejně jako asfaltu. K dispozici jsou dva režimy práce, které se liší nastavením velikosti amplitudy vibrací. Velká amplituda se používá pro hutnění zeminy, štěrku a kamenné drti. Při nastavení malé amplitudy je možno stroj používat pro práce na asfaltovém povrchu. Díky minimálnímu stranovému přesahu stroje, odpadají dodatečné dohutňovací operace v rozích a stranově přisazených místech. Volný prostor po obou stranách umožňuje hutnící práce v etrémní blízkosti obrubníků, opěrných zdí a jiných překážek. Elektrický start Výkonnější verze motoru Hatz 1 B 40 je vybavena elektrickým startérem ve standardní výbavě. U verze Hatz 1 D 41 lze vybavit stroj elektrickým startérem na přání. Velká amplituda zemina a štěrk. Malá amplituda asfalt. Válec může být vybaven dvěma verzemi výkonného a spolehlivého vznětového motoru Hatz: Motor Hatz Supra 1 D 41 nabízíme buď s mechanickým systémem startování klikou, nebo v provedení s elektrickým startérem. V případě výpadku baterie je možno stroj vždy nastartovat ručně klikou. Motor Hatz 1 B 40 má o 15% větší výkon a je vybaven pohodlným systémem elektrického startu a hospodárným ručním startem pomocí kliky. Bezpečnost obsluhy je naší nejvyšší prioritou. Vodící oj je vybavena bezpečnostní rukojetí dead man, při jejím uvolnění se stroj automaticky zastaví. Hydraulická parkovací brzda. Snížená reverzní rychlost 2,5 km/hod. AR 65 se vznětovým motorem Hatz 1 D 41 (5.2 kw) Plně hydraulický pohon Vibrační a pohonné komponenty jsou plně hydraulické. Pro dosažení maimálních intervalů servisu a údržby nejsou na stroji použity komponenty podléhající rychlému opotřebení, jako jsou klínové řemeny, spojky apod. Hydraulický pohon umožňuje nastavení proměnné rychlosti a plynulý rozjezd a brždění.

4 Plně hydraulická funkce Souhrnný přehled výhod a předností: Vzduchem chlazený výkonný motor Hatz, vybavený varovným systémem nedostatku oleje. Velmi nízké emise hluku a škodlivin. Velmi snadná údržba. Robustní ochranný rám s centrálním závěsným bodem. Ergonomicky řešená ovládací rukojeť, dokonale izolovaná od přenosu vibrací z řídícího oje. Ochranný prvek death man switch pro maimální bezpečnost obsluhy. Páka ovládání hydrostatického pojezdu a spínání vibrace stroje. Velkokapacitní vodní nádrž (60 l), odolná proti vnějším vlivům. Efektivní skrápěcí systém pro práci na asfaltových směsích. Stroj je standardně vybaven integrovanou hydraulickou parkovací brzdou. Hydraulicky stavitelné nevývažky umožňují hutnit asfaltový povrch (13kN), stejně jako zeminy, štěrky a sypané kamenivo (18 kn). Hydrostatický pohon pojezdu i vibrace s vysokou životností. Systém nepoužívá drahé klínové řemeny podléhající opotřebení. Výkonný hydromotor pro pohon budiče vibrací. Hydrostatický pohon. Hydromotory pojezdu v obou válcích. Každý běhoun vybaven dvojicí čistících škrabáků, udržující jejich čistý povrch při hutnění asfaltu.

5 Technická data Hmotnost/rozměry Pracovní hmotnost CECE Hmotnost standardní verze Hmotnost s elektrickým startérem Pracovní šířka Lineární tlak Pohon Vznětový motor Výkon Pojezdová rychlost vpřed Pojezdová rychlost vzad Vibrace Odstředivá síla Odstředivá síla na cm šířky válce Frekvence Maimální stoupavost s/bez vibrací Objemy Voda Hydraulický olej Palivo Spotřeba paliva Elektrický startér Vybavení na přání Počitadlo provozních hodin Čelní ochranný rám Hutnící výkon* při velké/malé amplitudě vibrací Písek/štěrk Soudržná zemina * v závislosti na materiálu AR 65 AR 65 Hatz Hatz 1 D 41 S 1 B 40 kg kg kg mm kg/cm 5 5,3 Hatz 1D41 S Hatz 1B40 kw/km 5,1/6,9 6,1/8,3 km/h 4 4 km/h 2,5 2,5 kn 13/18 13/18 N/cm a100/ /138 Hz 60/55 60/55 % 25/45 25/45 l l l 5 5 l/h 1,7 1,2 na přání standard cm 30/25 30/25 cm 20/15 20/15 Technické změny vyhrazeny. 0
