SAMOJÍZDNÉ KRMNÉ MÍCHACÍ VOZY. Verti-Mix SF Verti-Mix Double SF

Transkript

1 SAMOJÍZDNÉ KRMNÉ MÍCHACÍ VOZY Verti-Mix SF Verti-Mix Double SF

2 2 KAPITELÜBERSCHRIFT 3 Verti-Mix SF Verti-Mix Double SF Na cestě k nižším krmným nákladům Samojízdné krmné míchací vozy jako klíčová technika pro zvýšení konkurenceschopnosti Na rozdíl od jiných podnikových odvětví se chov dojného skotu vyznačuje vysokým pracovním vytížením. Volné boxové stáje, dojicí přístřešky a vozy na rozvážení krmiva sice již práci velmi usnadnily. Na další kroky, zvláště na zavádění samojízdných krmných míchacích vozů, se však názory liší. Rostoucí podniky musí zvládnout vysoké pracovní zatížení Jedno je jasné: Po dojení představuje krmení v chovu dojného skotu druhý velký blok denní vynaložené práce. Na krávu a rok se musí přemístit krmivo o hmotnosti asi 14 tun. Na 100 krav je to tedy již 1400 tun neboli více než jedna 28tunová nákladní souprava za týden. Při 100 kravách je cena za krmivo euro Zpravidla se chovají přinejmenším mladé jalovice, což představuje další značné náklady navíc. Když přepočítáme krmné náklady na krávu a rok asi 900 euro za všechny složky krmiva dohromady na celkové množství krmiva, tak se v podniku se 100 kravami s krmným míchacím vozem protočí ročně krmný kapitál ve výši euro. K tomu navíc přistupuje asi euro na krmivo pro mladý dobytek. Plnění a výměna traktoru jako nákladové faktory Zřetelně vyšší spotřeba pracovní doby při ježdění s externím přívěsem se odůvodňuje především pomalejším plněním krmného míchacího vozu. K tomu alternativně přistupuje používání druhého traktoru a zčásti dokonce druhé pracovní síly. Vysoké riziko ztrát nečistými řeznými hranami V celém procesu krmení se vyžaduje čistá práce. U externě plněných krmných míchacích vozů se často volí postupy odebírání, které zanechávají nečistou řeznou plochu. Vinou mimořádně zvětšené plochy, kterou vstupuje vzduch v silážním stohu, se silně zvyšuje dokvašování a tím kažení. Zdroj nákladů: zahřívání snižuje příjem krmiva V případě zahřátí na řezné ploše se počítá se ztrátou 0,1 MJ / NEL na každých deset stupňů nárůstu teploty, současně klesá příjem krmiva. To při předpokládaném energetickém obsahu v siláži 6,3 MJ / NEL na kilogram hmoty sušiny a příjmu základního krmiva dvanáct kilogramů sušiny na krávu a den znamená ztrátu 13,6 MJ / NEL na zvíře a den. Pracovní komfort mluví pro práci na čele Výhoda samojízdného vozu: S každým zvětšením stáda dochází k dalšímu snižování krmných nákladů a potřeby pracovního času na krávu, neboť doba trvání operace míchání a pojezdové časy jako celek zůstávají v podstatě stejné. Dávkování není při externím plnění dostatečně přesné? Nejvyšším trumfem je ale u samojízdného krmného míchacího vozu přesnost sestavení krmné dávky. Právem se kritičtí specialisté na krmení ptají, jaký to má význam, když krmivový poradce vypočítá perfektní krmnou dávku, zemědělec ji ale nemůže v žádném případě správně namíchat vinou techniky, která se dá jen nepřesně řídit. Jen samojízdný vůz může pracovat s kilogramovou přesností Možnost přesného sestavení krmné dávky zajišťuje jen samojízdný krmný míchací vůz. V celkovém výsledku poskytuje mnoho drobných výhod, jejichž souhrn mluví pro jeho použití mnohem jasněji, než by mohlo vypadat na první pohled. Výsledky jedné diplomové práce Spotřeba pohonných hmot * Procesní výkon * * vztaženo na celý proces: nakládání, míchání, přeprava, vynášení. Zdroj: Vlastní výzkumy ve spolupráci s FH Nürtingen. Obsah KRMTE POHODLNĚ A BUĎTE SI VĚDOMI NÁKLADŮ 4/5 MAXIMÁLNÍ ODEBÍRACÍ VÝKON DÍKY OPTIMÁLNÍMU FRÉZOVACÍMU SYSTÉMU 6/7 MÍCHÁNÍ KRMIVA, SNIŽOVÁNÍ NÁKLADŮ, ZVYŠOVÁNÍ PRODUKTIVITY 8/9 JEDINEČNÁ SPOLEHLIVOST PO 365 DNŮ V ROCE 10/11 TECHNICKÉ ÚDAJE 12

3 4 MOTOR / PODVOZEK 5 Krmte pohodlně a buďte si vědomi nákladů Samojízdné pracovní stroje se v zemědělství prosadily díky svým vysokým výkonům, a tak se etablovaly jako cenově výhodný postup řešení pracovních úkolů. Mezi nimi prokazují svoji sílu samojízdné stroje Strautmann, protože byly vyvinuty ve velmi úzké spolupráci s praxí zemědělských velkopodniků. Vývoj stroje pro tvrdé profesionální použití byl zaměřen především na výkonnost, přátelské a bezpečné používání, pracovní komfort a kompaktnost. Od firmy Strautmann je tak k dispozici systém Verti- Mix SF jako inteligentní komplexní řešení od konstrukce stroje až po servis. Samojízdný stroj Strautmann Verti- Mix je poháněn šestiválcovým motorem John Deere s turbodmychadlem a chlazením plnicího vzduchu. Jmenovitý výkon motoru činí 138 kw (186 k) při ot/min. Perspektivní je u tohoto motoru jeho enormní tažná síla při nízké spotřebě motorové nafty. Sériově je řízena přední náprava vybavená výkyvnou konstrukcí. Volitelně je k dostání i čtyřkolové řízení. Díky zmenšenému poloměru otáčení to umožňuje i jízdu v nepřehledných stájích a dvorech. výkonný motor řízení chladič motoru Chladič motoru a chladič plnicího vzduchu se nacházejí na pravé straně vozidla. Hladké lamely s velkými oky zajišťují malé znečištění chladičů. Pro servisní a údržbářské práce v okolí motoru se dají snadno odinstalovat mřížky a kryty. 370 l zásobník hydraulického oleje Zásobník hydraulického oleje je vybavený indikátorem hladiny s kombinovaným bezpečnostním zapojením. Při ztrátě oleje pod minimum se automaticky vypnou pohony. Tím se automaticky zabrání chodu nasucho. Maximální kapacita 370 l dovoluje interval výměny hodin. Samojízdné stroje konstrukční řady Verti-Mix SF jsou sériově vybavené pohonem přední nápravy; míchací vozy řady Verti-Mix Double SF mají vzhledem k jinému rozložení hmotnosti pohon zadní nápravy. Na přání je pro obě konstrukční řady k dostání pohon na všechna kola. Kromě toho jsou k dispozici různé varianty pneumatik, které se volí podle podmínek použití. odpružení Celý podvozek je sériově odpružený parabolickými pružinami. V kombinaci s výkyvnou konstrukcí přední nápravy je tak zajištěn trvalý kontakt všech čtyř kol se zemí. Sedadlo řidiče je sériově vzduchem odpružené. To zajišťuje vynikající jízdní komfort. Všechny filtrační jednotky jsou mřížkami chráněné před velkými částicemi způsobujícími silné znečištění. Vzduchový filtr je vybavený odlučovačem hrubých částic. Indikátor na ovládacím terminálu stroje řidiči ukazuje, kdy má být vzduchový filtr vyčištěn případně vyměněn. Všechna hydraulická čerpadla jsou opatřena filtrem vybaveným indikátorem údržby/kontrolkou. Otáčky všech jednotek, např. pohonu pojezdu a šnekového mísiče, lze nastavit navzájem nezávisle. To slibuje maximální pracovní komfort při minimální spotřebě paliva. Samojízdný stroj Verti-Mix je bržděn velkoryse dimenzovanými olejovými hydraulickými bubnovými brzdami, a to jak na přední, tak také na zadní nápravě. To zaručuje maximální brzdné zpomalení v silničním provozu, a to i při naloženém vozidle. vzduchový filtr hydraulika pohon/pneumatiky čtyřkolové brzdění

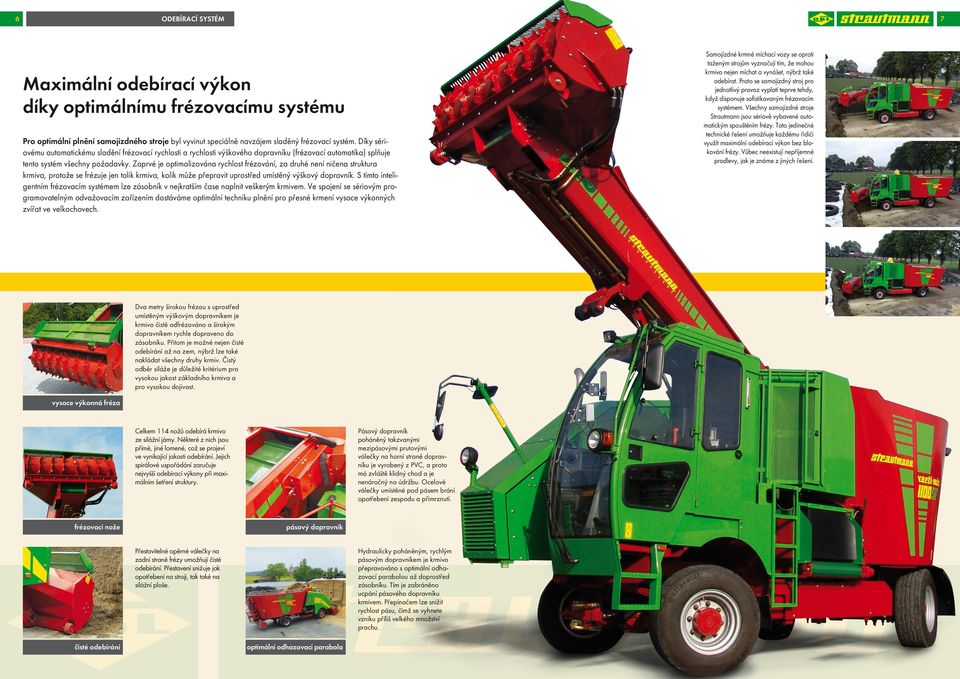

4 6 ODEBÍRACÍ SYSTÉM 7 Maximální odebírací výkon díky optimálnímu frézovacímu systému Pro optimální plnění samojízdného stroje byl vyvinut speciálně navzájem sladěný frézovací systém. Díky sériovému automatickému sladění frézovací rychlosti a rychlosti výškového dopravníku (frézovací automatika) splňuje tento systém všechny požadavky. Zaprvé je optimalizována rychlost frézování, za druhé není ničena struktura krmiva, protože se frézuje jen tolik krmiva, kolik může přepravit uprostřed umístěný výškový dopravník. S tímto inteligentním frézovacím systémem lze zásobník v nejkratším čase naplnit veškerým krmivem. Ve spojení se sériovým programovatelným odvažovacím zařízením dostáváme optimální techniku plnění pro přesné krmení vysoce výkonných zvířat ve velkochovech. Samojízdné krmné míchací vozy se oproti taženým strojům vyznačují tím, že mohou krmivo nejen míchat a vynášet, nýbrž také odebírat. Proto se samojízdný stroj pro jednotlivý provoz vyplatí teprve tehdy, když disponuje sofistikovaným frézovacím systémem. Všechny samojízdné stroje Strautmann jsou sériově vybavené automatickým spouštěním frézy. Toto jedinečné technické řešení umožňuje každému řidiči využít maximální odebírací výkon bez blokování frézy. Vůbec neexistují nepříjemné prodlevy, jak je známe z jiných řešení. Dva metry širokou frézou s uprostřed umístěným výškovým dopravníkem je krmivo čistě odfrézováno a širokým dopravníkem rychle dopraveno do zásobníku. Přitom je možné nejen čisté odebírání až na zem, nýbrž lze také nakládat všechny druhy krmiv. Čistý odběr siláže je důležité kritérium pro vysokou jakost základního krmiva a pro vysokou dojivost. vysoce výkonná fréza Celkem 114 nožů odebírá krmivo ze silážní jámy. Některé z nich jsou přímé, jiné lomené, což se projeví ve vynikající jakosti odebírání. Jejich spirálové uspořádání zaručuje nejvyšší odebírací výkony při maximálním šetření struktury. Pásový dopravník poháněný takzvanými mezipásovými mi prutovými válečky na horní straně dopravníku je vyrobený z PVC, a proto má zvláště klidný chod a je nenáročný na údržbu. Ocelové válečky umístěné pod pásem brání opotřebení zespodu a přimrznutí. frézovací nože pásový dopravník Přestavitelné opěrné válečky na zadní straně frézy umožňují čisté odebírání. Přestavení snižuje jak opotřebení na stroji, tak také na silážní ploše. Hydraulicky poháněným, rychlým pásovým dopravníkem je krmivo přepravováno s optimální odhazovací parabolou až doprostřed zásobníku. Tím je zabráněno ucpání pásového dopravníku krmivem. Přepínačem lze snížit rychlost pásu, čímž se vyhnete vzniku příliš velkého množství prachu. čisté odebírání optimální odhazovací parabola

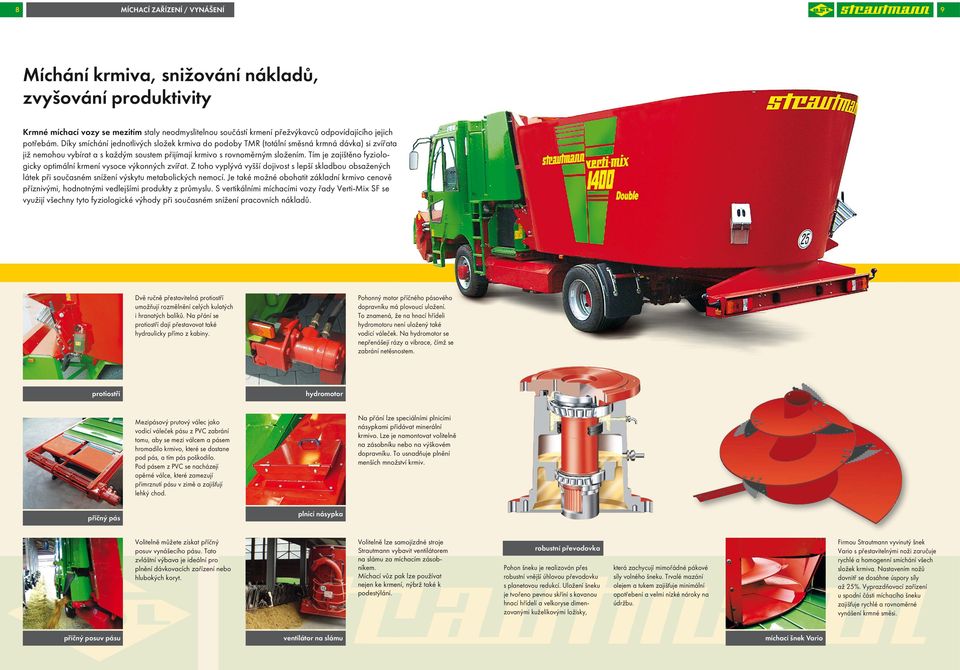

5 8 MÍCHACÍ ZAŘÍZENÍ / VYNÁŠENÍ 9 Míchání krmiva, snižování nákladů, zvyšování produktivity Krmné míchací vozy se mezitím staly neodmyslitelnou součástí krmení přežvýkavců odpovídajícího jejich potřebám. Díky smíchání jednotlivých složek krmiva do podoby TMR (totální směsná krmná dávka) si zvířata již nemohou vybírat a s každým soustem přijímají krmivo s rovnoměrným složením. Tím je zajištěno fyziologicky optimální krmení vysoce výkonných zvířat. Z toho vyplývá vyšší dojivost s lepší skladbou obsažených látek při současném snížení výskytu metabolických nemocí. Je také možné obohatit základní krmivo cenově příznivými, hodnotnými vedlejšími produkty z průmyslu. S vertikálními míchacími vozy řady Verti-Mix SF se využijí všechny tyto fyziologické výhody při současném snížení pracovních nákladů. Dvě ručně přestavitelná protiostří umožňují rozmělnění celých kulatých i hranatých balíků. Na přání se protiostří dají přestavovat také hydraulicky přímo z kabiny. Pohonný motor příčného pásového dopravníku má plovoucí uložení. To znamená, že na hnací hřídeli hydromotoru není ní uložený také vodicí váleček. Na hydromotor se nepřenášejí rázy a vibrace, čímž se zabrání netěsnostem. protiostří hydromotor Mezipásový prutový válec jako vodicí váleček pásu z PVC zabrání tomu, aby se mezi válcem a pásem hromadilo krmivo, které se dostane pod pás, a tím pás poškodilo. Pod pásem z PVC se nacházejí opěrné válce, které zamezují přimrznutí pásu v zimě a zajišťují lehký chod. Na přání lze speciálními plnicími násypkami přidávat minerální krmivo. Lze je namontovat volitelně na zásobníku nebo na výškovém dopravníku. To usnadňuje plnění menších množství krmiv. příčný pás plnicí násypka Volitelně můžete získat příčný posuv vynášecího pásu. Tato zvláštní výbava je ideální pro plnění dávkovacích zařízení nebo hlubokých koryt. Volitelně lze samojízdné stroje Strautmann vybavit ventilátorem na slámu za míchacím zásobníkem. Míchací vůz pak lze používat nejen ke krmení, nýbrž také k podestýlání. robustní převodovka Pohon šneku je realizován přes robustní vnější úhlovou převodovku s planetovou redukcí. Uložení šneku je tvořeno pevnou skříní s kovanou hnací hřídelí a velkoryse dimenzovanými kuželíkovými ložisky, která zachycují mimořádné pákové síly volného šneku. Trvalé mazání olejem a tukem zajišťuje minimální opotřebení a velmi nízké nároky na údržbu. Firmou Strautmann vyvinutý šnek Vario s přestavitelnými noži zaručuje rychlé a homogenní smíchání všech složek krmiva. Nastavením nožů dovnitř se dosáhne úspory síly až 25%. Vyprazdňovací zařízení u spodní části míchacího šneku zajišťuje rychlé a rovnoměrné vynášení krmné směsi. příčný posuv pásu ventilátor na slámu míchací šnek Vario

6 10 OBSLUHA / ODVAŽOVACÍ ZAŘÍZENÍ 11 Jedinečná spolehlivost po 365 dnů v roce Krmný míchací vůz je vedle dojicího stroje jediný stroj v provozu s dojným skotem, který musí svoje schopnosti dokazovat 365 dnů v roce. Vedle své vysoké výkonnosti proto hraje právě v oblasti samojízdných strojů velmi významnou roli především vysoká spolehlivost a vynikající servis. Dlouhé intervaly údržby, hustá síť školených prodejců a sériová možnost údržby na dálku jsou vlastnosti koncepce samojízdných strojů Strautmann zaměřené na co nejmenší ztrátové doby. Ústřední součástí krmného míchacího vozu je odvažovací zařízení. Hospodárnost krmného míchacího vozu lze plně využít jen při přesném stanovení množství jednotlivých složek. Pro exaktní stanovení přijatého množství krmiva je u samojízdných strojů Verti-Mix na vážicích čepech uložen jen míchací zásobník; tak je zajištěno, že odvažovací zařízení registruje také jen skutečně přijaté krmivo. Množství zbývající ve výškovém dopravníku lze bez problémů odstranit rever- zací. Jako odvažovací zařízení jsou na výběr různé programovatelné systémy. Samojízdný stroj Verti-Mix je kompletně řízený počítačem. Naprogramování stroje je od výrobce provedeno podle standardních hodnot. Při expedici je může podnikový montér individuálně přizpůsobit příslušným provozním podmínkám. Možnosti programování a integrovaný systém diagnostiky chyb pro rychlé zjištění zdrojů závad pomocí připojeného PC tak poskytují technicky zralý komfort ovládání. Sériově se dá přes modem provádět údržba na dálku prostřednictvím servisní sítě Strautmann. integrovaná údržba na dálku Veškerá elektronika samojízdného stroje se nachází v pravé bočnici kabiny a je dobře přístupná. Rozhraní pro diagnostické účely se nachází v kabině. Přenos dat na dálku je v sériové výbavě. Samojízdný stroj se ovládá plynovým pedálem a reverzačním řazením (vpřed, vzad) v rozsahu rychlostí 0 až 25 resp. 40 km/h. V jízdních rozsazích 0 až 6 km/h (frézování) a 0 až 13 km/h (vyprazdňování) se otáčky motoru určují ruční páčkou plynu a rychlost jízdy se řídí plynovým pedálem. Sériově se montuje PTM HL 50; je to programovatelné odvažovací zařízení bez přenosu dat. Lze s ním provádět správu celkem 50 receptur ze 30 složek. PTM AV 50 je rádiový dálkový ovladač vhodný pro HL 50. Dosah je až 30 m. inteligentní elektronika jízdní mód PTM HL 50 PTM AV 50 Celý stroj se ovládá dvěma joysticky. Zadním joystickem jsou řízeny všechny funkce týkající se vykládání a distribuce ve stáji. Přední joystik je obsazen všemi funkcemi pro nakládání stroje. (Pás výškového dopravníku, fréza, rameno frézy atd.) Na terminálu na pravé ovládací konzoli se pro řidiče zobrazují všechny důležité informace o stroji plus servisní a údržbářské práce. PTM Super Graphic je programovatelné odvažovací zařízení s přenosem dat. Pomocí dodaného software lze na PC načíst a spravovat až 150 receptur ze 30 složek. Tedy ideální pro úplné řízení krmení. AV 20-5 je přídavný displej, který se montuje na pravé straně vozidla. Doplnění této volitelné varianty má smysl tehdy, když se má traktorem nebo jeřábem ještě provést naplnění některými složkami. jednoduché ovládání informační terminál PTM Super Graphic přídavný displej AV 20/5

7 12 TECHNICKÉ ÚDAJE Samojízdné krmné míchací vozy Verti-Mix SF / Verti-Mix Double SF Typ Verti-Mix SF SF SF DOUBLE-SF DOUBLE-SF DOUBLE-SF Počet míchacích šneků n Užitečný míchací objem* m Celková délka v přepravní poloze - při vynášecím pásu vpředu m 7,28 7,38 7,55 9,20 9,26 9,57 - při vynášecím pásu vzadu m 7,59 7,59 7,77 9,55 9,55 9,83 Celková šířka vozidla m 2,42 2,42 2,58 2,25 2,28 2,28 Celková výška vozidla - s pneumatikami 400 / 45 L 17,5 m 2,67 3,01 3,01 - s pneumatikami 435 / 50 R 19,5 m 2,81 3,14 3,14 - s jednomontáží vzadu 445/45 R 19,5 2,76 2,95 - s dvojmontáží 235/75 R 17,5 m 2,66 2,83 2,93 - s dvojmontáží 275/70 R 22,5 m 2,83 2,96 3,05 Rozvor m 3,21 3,21 3,30 3,79 3,79 3,97 Odebírací šířka m 2,00 2,00 2,00 2,00 2,00 2,00 Odebírací výška m 4,80 4,80 4,80 4,80 4,80 4,80 Průměr frézy m 0,67 0,67 0,67 0,67 0,67 0,67 Vyobrazení, technické údaje a hmotnosti se mohou měnit v důsledku dalšího technického rozvoje, a proto nejsou pro dodávku závazné. * Skutečně využitelný míchací objem, šneky jsou od objemu odečteny PROGRAM 2000_CZ/t4m/SF/0409 B. Strautmann & Söhne GmbH & Co. KG Bielefelder Straße 53 D Bad Laer Tel. +49(0)54 24/ Fax +49(0)54 24/ kontakt@strautmann.com
