1 PROJEKČNÍ PODKLADY - LITINOVÉ KOTLE VIADRUS S VÝKONEM OD 8 KW DO 750 KW NA ZEMNÍ PLYN A TOEL 1 ÚVOD 4 2 SPOLEČNÉ POŽADAVKY NA INSTALACI A PROVOZ Paliva a hořáky, kotelny Kotelna Rozšíření bezpečnostního výbavy u kotlů nad 300 kw Kotle s teplotou nad C Požadavky na otopný systém Odvod spalin Větrání, přívod vzduchu Připojení k elektrické síti Instalace kotle vzhledem k požárním předpisům Pojistné ventily Expanzní nádoby Expanzní nádoba pro otopný systém a akumulační nádrž Expanzní nádoba pro zásobníkový ohřívač Akumulační nádoba a zásobníkový ohřívač 10 3 ZÁKLADNÍ ÚDAJE KOTLŮ VIADRUS GARDE G42 a G42 ECO Technické údaje kotle VIADRUS GARDE G42 a G42 ECO Konstrukce kotle VIADRUS GARDE G42 (G42 ECO) Hlavní rozměry kotle VIADRUS GARDE G42 (G42 ECO) Nucený odtah spalin VIADRUS GARDE G42 (G42 ECO) Ohřívač v designu kotle VIADRUS GARDE G 42 (G 42 ECO) Ovládací panel kotle VIADRUS GARDE G 42 (G 42 ECO) Elektroschéma zapojení kotle VIADRUS GARDE G 42 (G 42 ECO) VIADRUS GRAND G 36 a G 36 BM Technické údaje kotle VIADRUS GRAND G 36 a G 36 BM Konstrukce kotle VIADRUS GRAND G 36 a G 36 BM Hlavní rozměry kotle VIADRUS GRAND G 36 a G 36 BM Ohřívač v designu kotle VIADRUS GRAND G Ovládací panel kotle VIADRUS GRAND G 36 a G 36 BM Elektroschéma zapojení kotle VIADRUS GRAND G 36 a G 36 BM VIADRUS G Technické údaje kotle VIADRUS G Konstrukce kotle VIADRUS G Hlavní rozměry kotle VIADRUS G Ovládací panel kotle VIADRUS G Elektroschéma zapojení kotle VIADRUS G90 37 Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 1

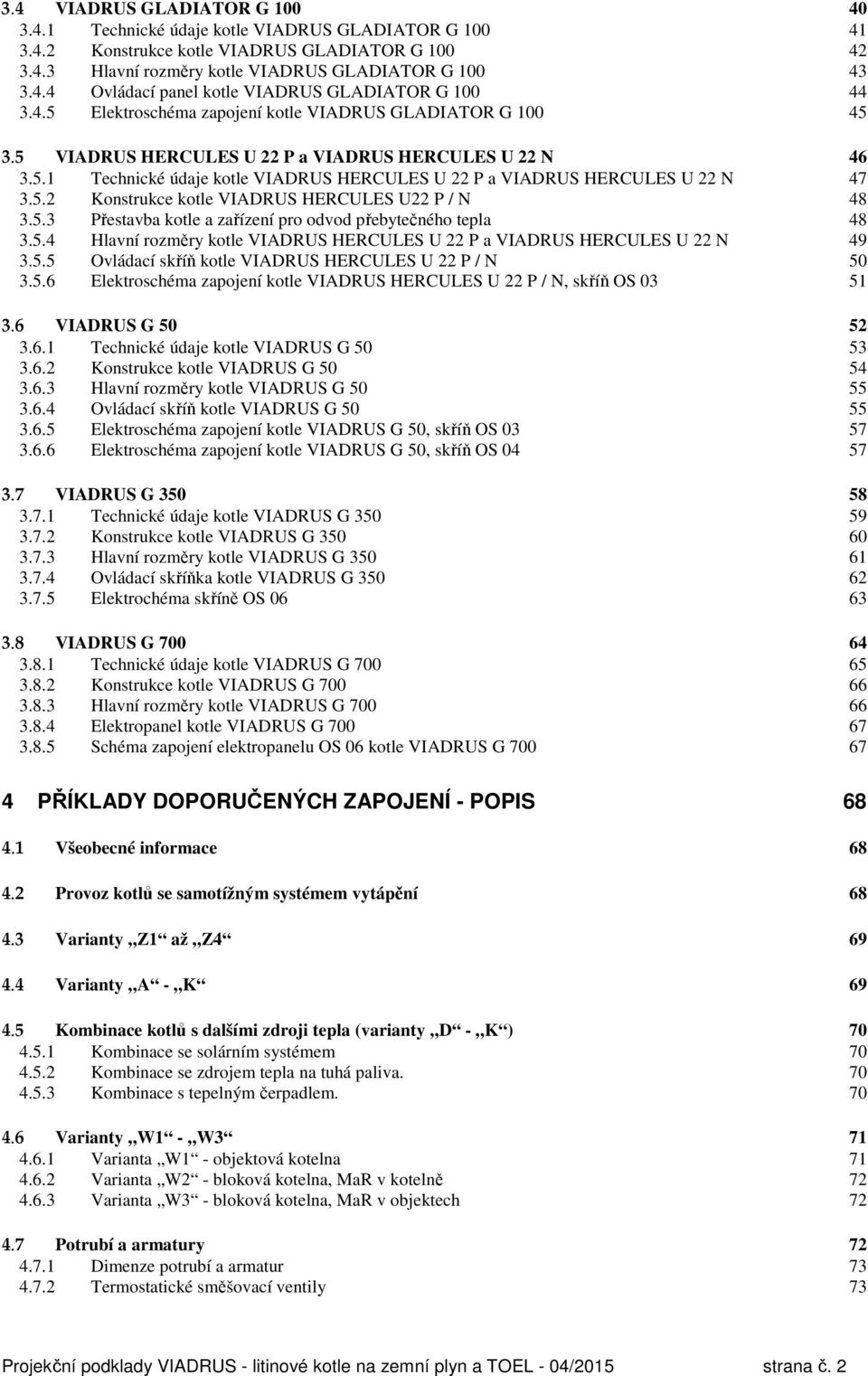

2 3.4 VIADRUS GLADIATOR G Technické údaje kotle VIADRUS GLADIATOR G Konstrukce kotle VIADRUS GLADIATOR G Hlavní rozměry kotle VIADRUS GLADIATOR G Ovládací panel kotle VIADRUS GLADIATOR G Elektroschéma zapojení kotle VIADRUS GLADIATOR G VIADRUS HERCULES U 22 P a VIADRUS HERCULES U 22 N Technické údaje kotle VIADRUS HERCULES U 22 P a VIADRUS HERCULES U 22 N Konstrukce kotle VIADRUS HERCULES U22 P / N Přestavba kotle a zařízení pro odvod přebytečného tepla Hlavní rozměry kotle VIADRUS HERCULES U 22 P a VIADRUS HERCULES U 22 N Ovládací skříň kotle VIADRUS HERCULES U 22 P / N Elektroschéma zapojení kotle VIADRUS HERCULES U 22 P / N, skříň OS VIADRUS G Technické údaje kotle VIADRUS G Konstrukce kotle VIADRUS G Hlavní rozměry kotle VIADRUS G Ovládací skříň kotle VIADRUS G Elektroschéma zapojení kotle VIADRUS G 50, skříň OS Elektroschéma zapojení kotle VIADRUS G 50, skříň OS VIADRUS G Technické údaje kotle VIADRUS G Konstrukce kotle VIADRUS G Hlavní rozměry kotle VIADRUS G Ovládací skříňka kotle VIADRUS G Elektrochéma skříně OS VIADRUS G Technické údaje kotle VIADRUS G Konstrukce kotle VIADRUS G Hlavní rozměry kotle VIADRUS G Elektropanel kotle VIADRUS G Schéma zapojení elektropanelu OS 06 kotle VIADRUS G PŘÍKLADY DOPORUČENÝCH ZAPOJENÍ - POPIS Všeobecné informace Provoz kotlů se samotížným systémem vytápění Varianty Z1 až Z Varianty A - K Kombinace kotlů s dalšími zdroji tepla (varianty D - K ) Kombinace se solárním systémem Kombinace se zdrojem tepla na tuhá paliva Kombinace s tepelným čerpadlem Varianty W1 - W Varianta W1 - objektová kotelna Varianta W2 - bloková kotelna, MaR v kotelně Varianta W3 - bloková kotelna, MaR v objektech Potrubí a armatury Dimenze potrubí a armatur Termostatické směšovací ventily 73 Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 2

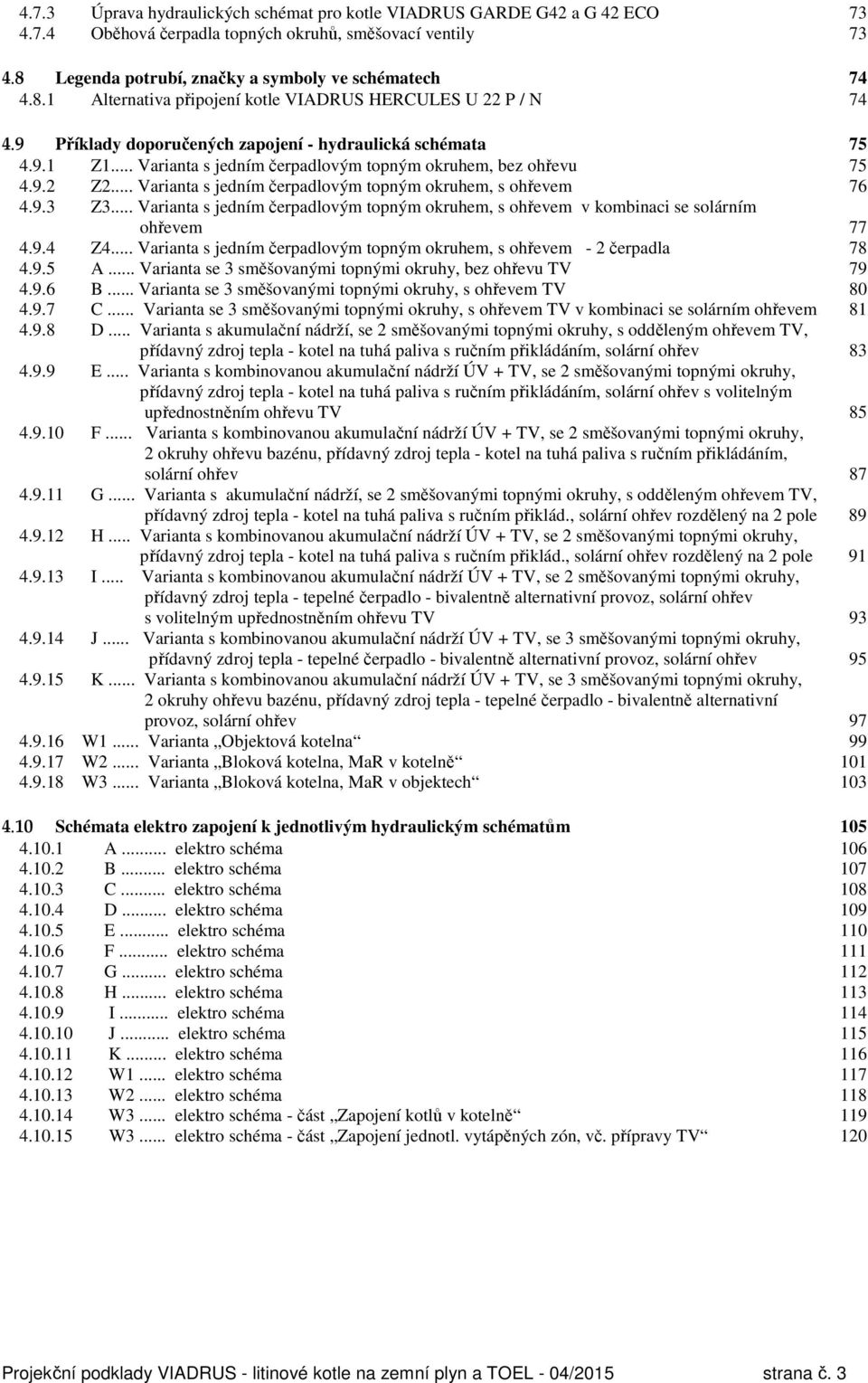

3 4.7.3 Úprava hydraulických schémat pro kotle VIADRUS GARDE G42 a G 42 ECO Oběhová čerpadla topných okruhů, směšovací ventily Legenda potrubí, značky a symboly ve schématech Alternativa připojení kotle VIADRUS HERCULES U 22 P / N Příklady doporučených zapojení - hydraulická schémata Z1... Varianta s jedním čerpadlovým topným okruhem, bez ohřevu Z2... Varianta s jedním čerpadlovým topným okruhem, s ohřevem Z3... Varianta s jedním čerpadlovým topným okruhem, s ohřevem v kombinaci se solárním ohřevem Z4... Varianta s jedním čerpadlovým topným okruhem, s ohřevem - 2 čerpadla A... Varianta se 3 směšovanými topnými okruhy, bez ohřevu TV B... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV C... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV v kombinaci se solárním ohřevem D... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev E... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev s volitelným upřednostněním ohřevu TV F... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, 2 okruhy ohřevu bazénu, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev G... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přiklád., solární ohřev rozdělený na 2 pole H... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přiklád., solární ohřev rozdělený na 2 pole I... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - tepelné čerpadlo - bivalentně alternativní provoz, solární ohřev s volitelným upřednostněním ohřevu TV J... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, přídavný zdroj tepla - tepelné čerpadlo - bivalentně alternativní provoz, solární ohřev K... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, 2 okruhy ohřevu bazénu, přídavný zdroj tepla - tepelné čerpadlo - bivalentně alternativní provoz, solární ohřev W1... Varianta Objektová kotelna W2... Varianta Bloková kotelna, MaR v kotelně W3... Varianta Bloková kotelna, MaR v objektech Schémata elektro zapojení k jednotlivým hydraulickým schématům A... elektro schéma B... elektro schéma C... elektro schéma D... elektro schéma E... elektro schéma F... elektro schéma G... elektro schéma H... elektro schéma I... elektro schéma J... elektro schéma K... elektro schéma W1... elektro schéma W2... elektro schéma W3... elektro schéma - část Zapojení kotlů v kotelně W3... elektro schéma - část Zapojení jednotl. vytápěných zón, vč. přípravy TV 120 Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 3

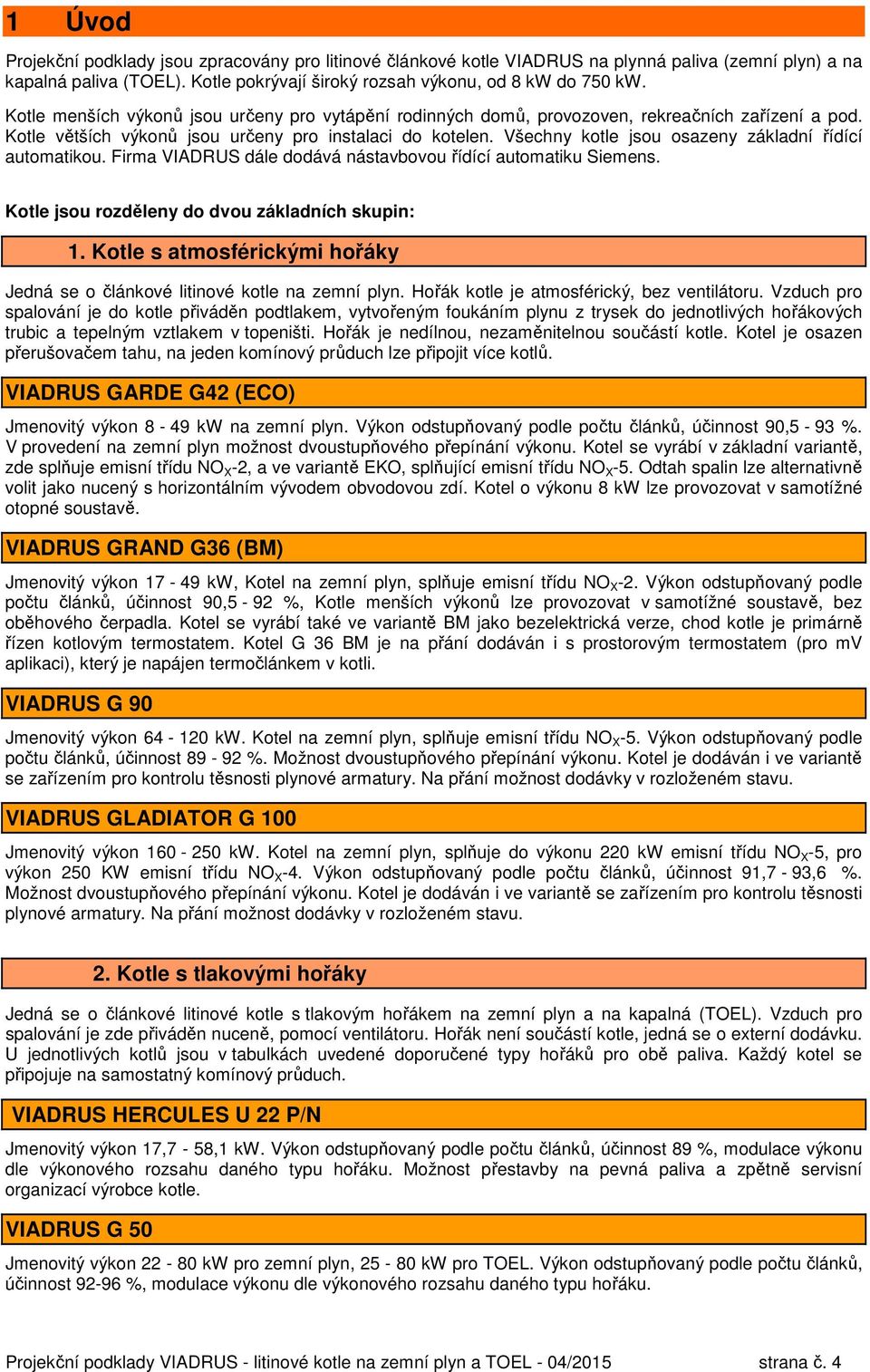

4 1 Úvod Projekční podklady jsou zpracovány pro litinové článkové kotle VIADRUS na plynná paliva (zemní plyn) a na kapalná paliva (TOEL). Kotle pokrývají široký rozsah výkonu, od 8 kw do 750 kw. Kotle menších výkonů jsou určeny pro vytápění rodinných domů, provozoven, rekreačních zařízení a pod. Kotle větších výkonů jsou určeny pro instalaci do kotelen. Všechny kotle jsou osazeny základní řídící automatikou. Firma VIADRUS dále dodává nástavbovou řídící automatiku Siemens. Kotle jsou rozděleny do dvou základních skupin: 1. Kotle s atmosférickými hořáky Jedná se o článkové litinové kotle na zemní plyn. Hořák kotle je atmosférický, bez ventilátoru. Vzduch pro spalování je do kotle přiváděn podtlakem, vytvořeným foukáním plynu z trysek do jednotlivých hořákových trubic a tepelným vztlakem v topeništi. Hořák je nedílnou, nezaměnitelnou součástí kotle. Kotel je osazen přerušovačem tahu, na jeden komínový průduch lze připojit více kotlů. VIADRUS GARDE G42 (ECO) Jmenovitý výkon 8-49 kw na zemní plyn. Výkon odstupňovaný podle počtu článků, účinnost 90,5-93 %. V provedení na zemní plyn možnost dvoustupňového přepínání výkonu. Kotel se vyrábí v základní variantě, zde splňuje emisní třídu NO X -2, a ve variantě EKO, splňující emisní třídu NO X -5. Odtah spalin lze alternativně volit jako nucený s horizontálním vývodem obvodovou zdí. Kotel o výkonu 8 kw lze provozovat v samotížné otopné soustavě. VIADRUS GRAND G36 (BM) Jmenovitý výkon kw, Kotel na zemní plyn, splňuje emisní třídu NO X -2. Výkon odstupňovaný podle počtu článků, účinnost 90,5-92 %, Kotle menších výkonů lze provozovat v samotížné soustavě, bez oběhového čerpadla. Kotel se vyrábí také ve variantě BM jako bezelektrická verze, chod kotle je primárně řízen kotlovým termostatem. Kotel G 36 BM je na přání dodáván i s prostorovým termostatem (pro mv aplikaci), který je napájen termočlánkem v kotli. VIADRUS G 90 Jmenovitý výkon kw. Kotel na zemní plyn, splňuje emisní třídu NO X -5. Výkon odstupňovaný podle počtu článků, účinnost %. Možnost dvoustupňového přepínání výkonu. Kotel je dodáván i ve variantě se zařízením pro kontrolu těsnosti plynové armatury. Na přání možnost dodávky v rozloženém stavu. VIADRUS GLADIATOR G 100 Jmenovitý výkon kw. Kotel na zemní plyn, splňuje do výkonu 220 kw emisní třídu NO X -5, pro výkon 250 KW emisní třídu NO X -4. Výkon odstupňovaný podle počtu článků, účinnost 91,7-93,6 %. Možnost dvoustupňového přepínání výkonu. Kotel je dodáván i ve variantě se zařízením pro kontrolu těsnosti plynové armatury. Na přání možnost dodávky v rozloženém stavu. 2. Kotle s tlakovými hořáky Jedná se o článkové litinové kotle s tlakovým hořákem na zemní plyn a na kapalná (TOEL). Vzduch pro spalování je zde přiváděn nuceně, pomocí ventilátoru. Hořák není součástí kotle, jedná se o externí dodávku. U jednotlivých kotlů jsou v tabulkách uvedené doporučené typy hořáků pro obě paliva. Každý kotel se připojuje na samostatný komínový průduch. VIADRUS HERCULES U 22 P/N Jmenovitý výkon 17,7-58,1 kw. Výkon odstupňovaný podle počtu článků, účinnost 89 %, modulace výkonu dle výkonového rozsahu daného typu hořáku. Možnost přestavby na pevná paliva a zpětně servisní organizací výrobce kotle. VIADRUS G 50 Jmenovitý výkon kw pro zemní plyn, kw pro TOEL. Výkon odstupňovaný podle počtu článků, účinnost %, modulace výkonu dle výkonového rozsahu daného typu hořáku. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 4

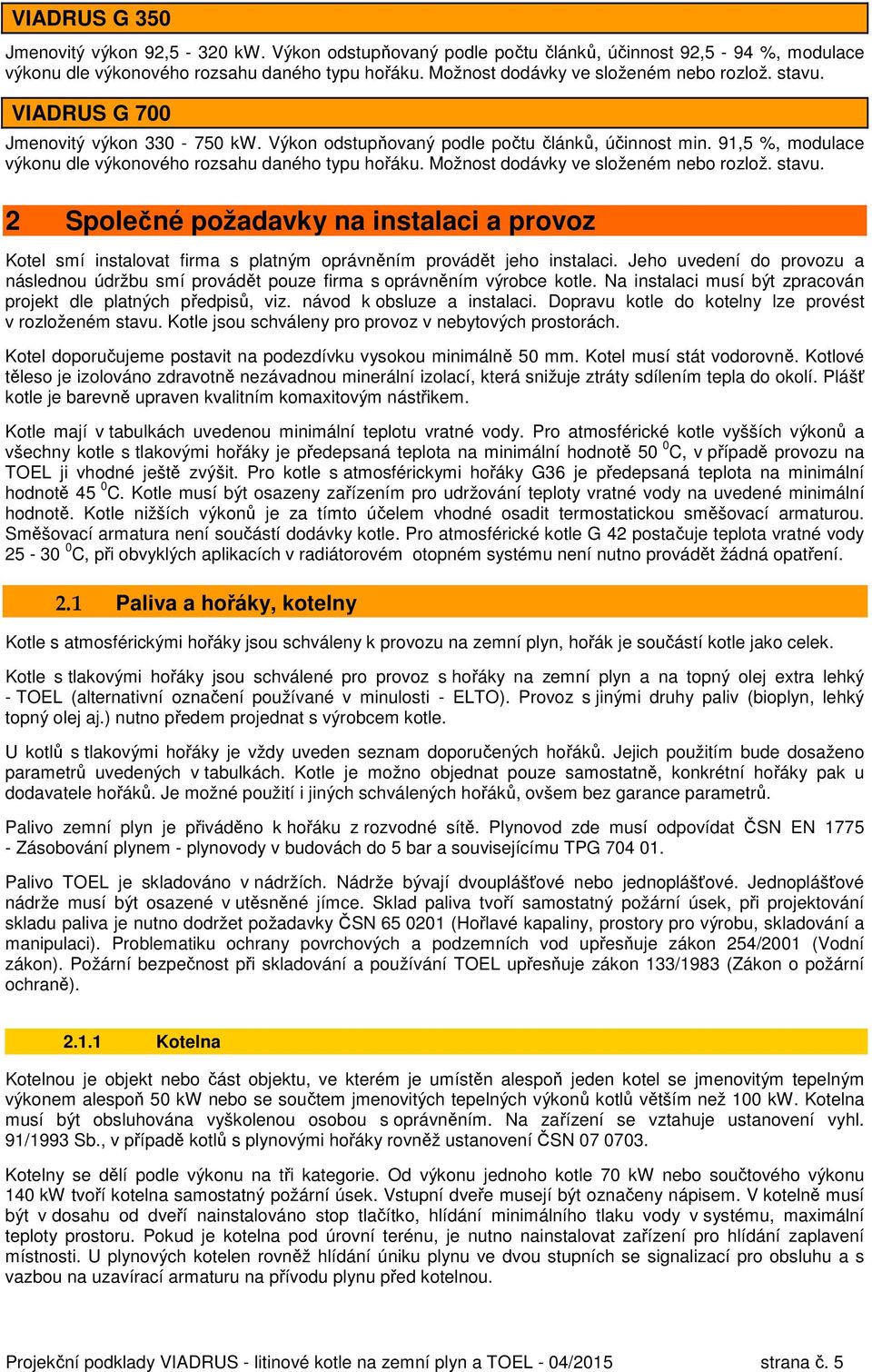

5 VIADRUS G 350 Jmenovitý výkon 92,5-320 kw. Výkon odstupňovaný podle počtu článků, účinnost 92,5-94 %, modulace výkonu dle výkonového rozsahu daného typu hořáku. Možnost dodávky ve složeném nebo rozlož. stavu. VIADRUS G 700 Jmenovitý výkon kw. Výkon odstupňovaný podle počtu článků, účinnost min. 91,5 %, modulace výkonu dle výkonového rozsahu daného typu hořáku. Možnost dodávky ve složeném nebo rozlož. stavu. 2 Společné požadavky na instalaci a provoz Kotel smí instalovat firma s platným oprávněním provádět jeho instalaci. Jeho uvedení do provozu a následnou údržbu smí provádět pouze firma s oprávněním výrobce kotle. Na instalaci musí být zpracován projekt dle platných předpisů, viz. návod k obsluze a instalaci. Dopravu kotle do kotelny lze provést v rozloženém stavu. Kotle jsou schváleny pro provoz v nebytových prostorách. Kotel doporučujeme postavit na podezdívku vysokou minimálně 50 mm. Kotel musí stát vodorovně. Kotlové těleso je izolováno zdravotně nezávadnou minerální izolací, která snižuje ztráty sdílením tepla do okolí. Plášť kotle je barevně upraven kvalitním komaxitovým nástřikem. Kotle mají v tabulkách uvedenou minimální teplotu vratné vody. Pro atmosférické kotle vyšších výkonů a všechny kotle s tlakovými hořáky je předepsaná teplota na minimální hodnotě 50 0 C, v případě provozu na TOEL ji vhodné ještě zvýšit. Pro kotle s atmosférickymi hořáky G36 je předepsaná teplota na minimální hodnotě 45 0 C. Kotle musí být osazeny zařízením pro udržování teploty vratné vody na uvedené minimální hodnotě. Kotle nižších výkonů je za tímto účelem vhodné osadit termostatickou směšovací armaturou. Směšovací armatura není součástí dodávky kotle. Pro atmosférické kotle G 42 postačuje teplota vratné vody C, při obvyklých aplikacích v radiátorovém otopném systému není nutno provádět žádná opatření. 2.1 Paliva a hořáky, kotelny Kotle s atmosférickými hořáky jsou schváleny k provozu na zemní plyn, hořák je součástí kotle jako celek. Kotle s tlakovými hořáky jsou schválené pro provoz s hořáky na zemní plyn a na topný olej extra lehký - TOEL (alternativní označení používané v minulosti - ELTO). Provoz s jinými druhy paliv (bioplyn, lehký topný olej aj.) nutno předem projednat s výrobcem kotle. U kotlů s tlakovými hořáky je vždy uveden seznam doporučených hořáků. Jejich použitím bude dosaženo parametrů uvedených v tabulkách. Kotle je možno objednat pouze samostatně, konkrétní hořáky pak u dodavatele hořáků. Je možné použití i jiných schválených hořáků, ovšem bez garance parametrů. Palivo zemní plyn je přiváděno k hořáku z rozvodné sítě. Plynovod zde musí odpovídat ČSN EN Zásobování plynem - plynovody v budovách do 5 bar a souvisejícímu TPG Palivo TOEL je skladováno v nádržích. Nádrže bývají dvouplášťové nebo jednoplášťové. Jednoplášťové nádrže musí být osazené v utěsněné jímce. Sklad paliva tvoří samostatný požární úsek, při projektování skladu paliva je nutno dodržet požadavky ČSN (Hořlavé kapaliny, prostory pro výrobu, skladování a manipulaci). Problematiku ochrany povrchových a podzemních vod upřesňuje zákon 254/2001 (Vodní zákon). Požární bezpečnost při skladování a používání TOEL upřesňuje zákon 133/1983 (Zákon o požární ochraně) Kotelna Kotelnou je objekt nebo část objektu, ve kterém je umístěn alespoň jeden kotel se jmenovitým tepelným výkonem alespoň 50 kw nebo se součtem jmenovitých tepelných výkonů kotlů větším než 100 kw. Kotelna musí být obsluhována vyškolenou osobou s oprávněním. Na zařízení se vztahuje ustanovení vyhl. 91/1993 Sb., v případě kotlů s plynovými hořáky rovněž ustanovení ČSN Kotelny se dělí podle výkonu na tři kategorie. Od výkonu jednoho kotle 70 kw nebo součtového výkonu 140 kw tvoří kotelna samostatný požární úsek. Vstupní dveře musejí být označeny nápisem. V kotelně musí být v dosahu od dveří nainstalováno stop tlačítko, hlídání minimálního tlaku vody v systému, maximální teploty prostoru. Pokud je kotelna pod úrovní terénu, je nutno nainstalovat zařízení pro hlídání zaplavení místnosti. U plynových kotelen rovněž hlídání úniku plynu ve dvou stupních se signalizací pro obsluhu a s vazbou na uzavírací armaturu na přívodu plynu před kotelnou. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 5

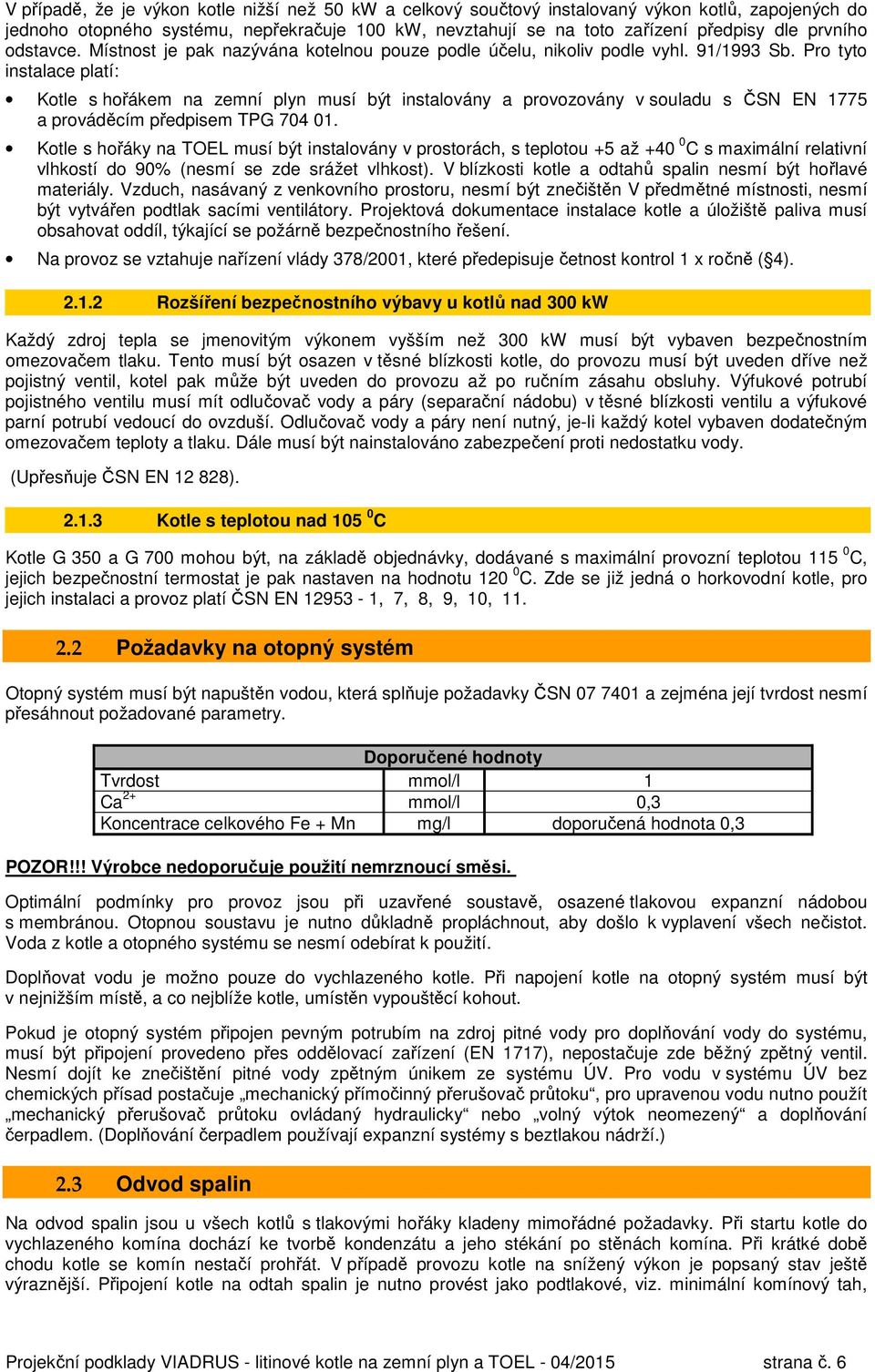

6 V případě, že je výkon kotle nižší než 50 kw a celkový součtový instalovaný výkon kotlů, zapojených do jednoho otopného systému, nepřekračuje 100 kw, nevztahují se na toto zařízení předpisy dle prvního odstavce. Místnost je pak nazývána kotelnou pouze podle účelu, nikoliv podle vyhl. 91/1993 Sb. Pro tyto instalace platí: Kotle s hořákem na zemní plyn musí být instalovány a provozovány v souladu s ČSN EN 1775 a prováděcím předpisem TPG Kotle s hořáky na TOEL musí být instalovány v prostorách, s teplotou +5 až C s maximální relativní vlhkostí do 90% (nesmí se zde srážet vlhkost). V blízkosti kotle a odtahů spalin nesmí být hořlavé materiály. Vzduch, nasávaný z venkovního prostoru, nesmí být znečištěn V předmětné místnosti, nesmí být vytvářen podtlak sacími ventilátory. Projektová dokumentace instalace kotle a úložiště paliva musí obsahovat oddíl, týkající se požárně bezpečnostního řešení. Na provoz se vztahuje nařízení vlády 378/2001, které předepisuje četnost kontrol 1 x ročně ( 4) Rozšíření bezpečnostního výbavy u kotlů nad 300 kw Každý zdroj tepla se jmenovitým výkonem vyšším než 300 kw musí být vybaven bezpečnostním omezovačem tlaku. Tento musí být osazen v těsné blízkosti kotle, do provozu musí být uveden dříve než pojistný ventil, kotel pak může být uveden do provozu až po ručním zásahu obsluhy. Výfukové potrubí pojistného ventilu musí mít odlučovač vody a páry (separační nádobu) v těsné blízkosti ventilu a výfukové parní potrubí vedoucí do ovzduší. Odlučovač vody a páry není nutný, je-li každý kotel vybaven dodatečným omezovačem teploty a tlaku. Dále musí být nainstalováno zabezpečení proti nedostatku vody. (Upřesňuje ČSN EN ) Kotle s teplotou nad C Kotle G 350 a G 700 mohou být, na základě objednávky, dodávané s maximální provozní teplotou C, jejich bezpečnostní termostat je pak nastaven na hodnotu C. Zde se již jedná o horkovodní kotle, pro jejich instalaci a provoz platí ČSN EN , 7, 8, 9, 10, Požadavky na otopný systém Otopný systém musí být napuštěn vodou, která splňuje požadavky ČSN a zejména její tvrdost nesmí přesáhnout požadované parametry. Doporučené hodnoty Tvrdost mmol/l 1 Ca 2+ mmol/l 0,3 Koncentrace celkového Fe + Mn mg/l doporučená hodnota 0,3 POZOR!!! Výrobce nedoporučuje použití nemrznoucí směsi. Optimální podmínky pro provoz jsou při uzavřené soustavě, osazené tlakovou expanzní nádobou s membránou. Otopnou soustavu je nutno důkladně propláchnout, aby došlo k vyplavení všech nečistot. Voda z kotle a otopného systému se nesmí odebírat k použití. Doplňovat vodu je možno pouze do vychlazeného kotle. Při napojení kotle na otopný systém musí být v nejnižším místě, a co nejblíže kotle, umístěn vypouštěcí kohout. Pokud je otopný systém připojen pevným potrubím na zdroj pitné vody pro doplňování vody do systému, musí být připojení provedeno přes oddělovací zařízení (EN 1717), nepostačuje zde běžný zpětný ventil. Nesmí dojít ke znečištění pitné vody zpětným únikem ze systému ÚV. Pro vodu v systému ÚV bez chemických přísad postačuje mechanický přímočinný přerušovač průtoku, pro upravenou vodu nutno použít mechanický přerušovač průtoku ovládaný hydraulicky nebo volný výtok neomezený a doplňování čerpadlem. (Doplňování čerpadlem používají expanzní systémy s beztlakou nádrží.) 2.3 Odvod spalin Na odvod spalin jsou u všech kotlů s tlakovými hořáky kladeny mimořádné požadavky. Při startu kotle do vychlazeného komína dochází ke tvorbě kondenzátu a jeho stékání po stěnách komína. Při krátké době chodu kotle se komín nestačí prohřát. V případě provozu kotle na snížený výkon je popsaný stav ještě výraznější. Připojení kotle na odtah spalin je nutno provést jako podtlakové, viz. minimální komínový tah, Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 6

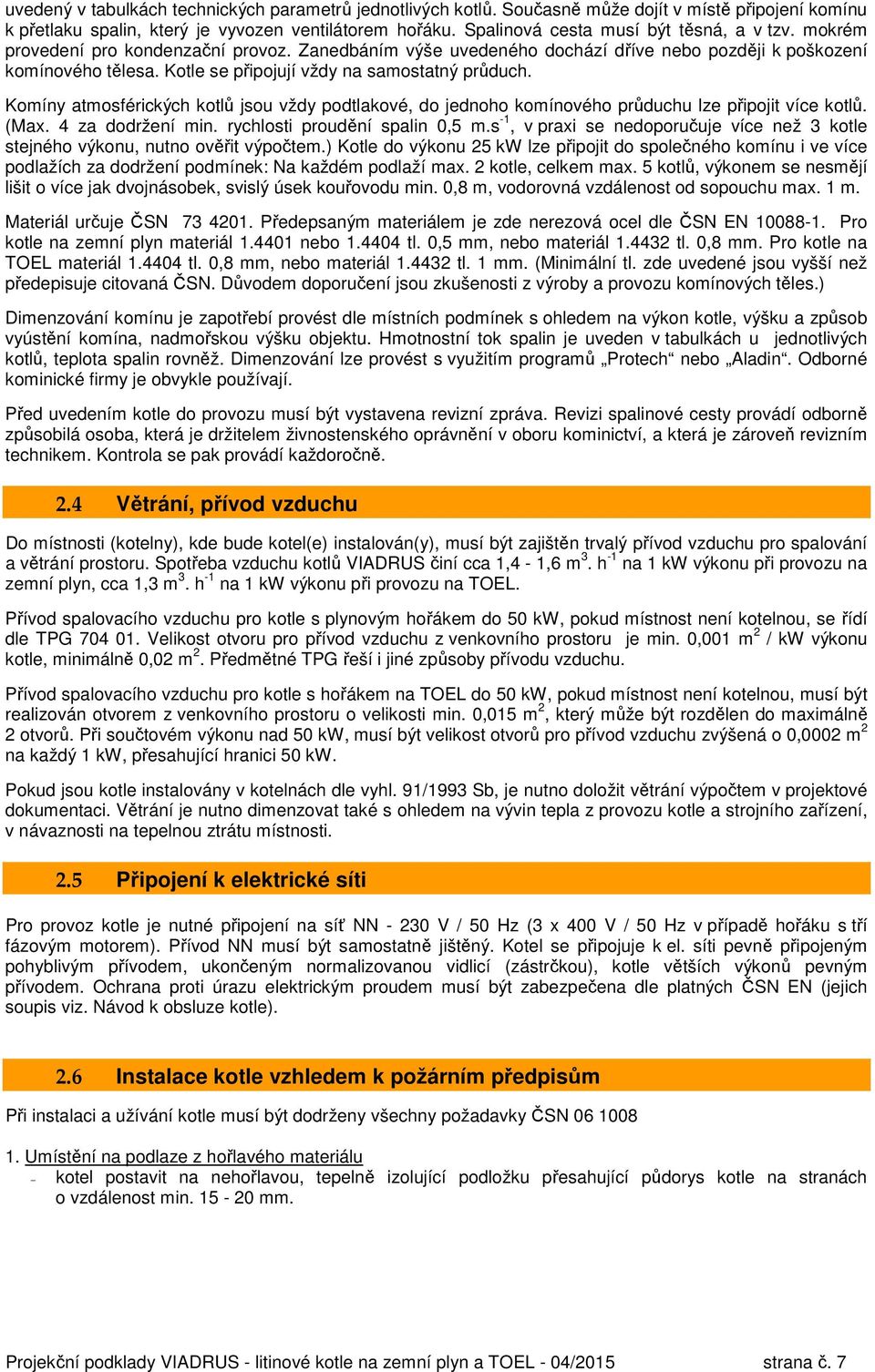

7 uvedený v tabulkách technických parametrů jednotlivých kotlů. Současně může dojít v místě připojení komínu k přetlaku spalin, který je vyvozen ventilátorem hořáku. Spalinová cesta musí být těsná, a v tzv. mokrém provedení pro kondenzační provoz. Zanedbáním výše uvedeného dochází dříve nebo později k poškození komínového tělesa. Kotle se připojují vždy na samostatný průduch. Komíny atmosférických kotlů jsou vždy podtlakové, do jednoho komínového průduchu lze připojit více kotlů. (Max. 4 za dodržení min. rychlosti proudění spalin 0,5 m.s -1, v praxi se nedoporučuje více než 3 kotle stejného výkonu, nutno ověřit výpočtem.) Kotle do výkonu 25 kw lze připojit do společného komínu i ve více podlažích za dodržení podmínek: Na každém podlaží max. 2 kotle, celkem max. 5 kotlů, výkonem se nesmějí lišit o více jak dvojnásobek, svislý úsek kouřovodu min. 0,8 m, vodorovná vzdálenost od sopouchu max. 1 m. Materiál určuje ČSN Předepsaným materiálem je zde nerezová ocel dle ČSN EN Pro kotle na zemní plyn materiál nebo tl. 0,5 mm, nebo materiál tl. 0,8 mm. Pro kotle na TOEL materiál tl. 0,8 mm, nebo materiál tl. 1 mm. (Minimální tl. zde uvedené jsou vyšší než předepisuje citovaná ČSN. Důvodem doporučení jsou zkušenosti z výroby a provozu komínových těles.) Dimenzování komínu je zapotřebí provést dle místních podmínek s ohledem na výkon kotle, výšku a způsob vyústění komína, nadmořskou výšku objektu. Hmotnostní tok spalin je uveden v tabulkách u jednotlivých kotlů, teplota spalin rovněž. Dimenzování lze provést s využitím programů Protech nebo Aladin. Odborné kominické firmy je obvykle používají. Před uvedením kotle do provozu musí být vystavena revizní zpráva. Revizi spalinové cesty provádí odborně způsobilá osoba, která je držitelem živnostenského oprávnění v oboru kominictví, a která je zároveň revizním technikem. Kontrola se pak provádí každoročně. 2.4 Větrání, přívod vzduchu Do místnosti (kotelny), kde bude kotel(e) instalován(y), musí být zajištěn trvalý přívod vzduchu pro spalování a větrání prostoru. Spotřeba vzduchu kotlů VIADRUS činí cca 1,4-1,6 m 3. h -1 na 1 kw výkonu při provozu na zemní plyn, cca 1,3 m 3. h -1 na 1 kw výkonu při provozu na TOEL. Přívod spalovacího vzduchu pro kotle s plynovým hořákem do 50 kw, pokud místnost není kotelnou, se řídí dle TPG Velikost otvoru pro přívod vzduchu z venkovního prostoru je min. 0,001 m 2 / kw výkonu kotle, minimálně 0,02 m 2. Předmětné TPG řeší i jiné způsoby přívodu vzduchu. Přívod spalovacího vzduchu pro kotle s hořákem na TOEL do 50 kw, pokud místnost není kotelnou, musí být realizován otvorem z venkovního prostoru o velikosti min. 0,015 m 2, který může být rozdělen do maximálně 2 otvorů. Při součtovém výkonu nad 50 kw, musí být velikost otvorů pro přívod vzduchu zvýšená o 0,0002 m 2 na každý 1 kw, přesahující hranici 50 kw. Pokud jsou kotle instalovány v kotelnách dle vyhl. 91/1993 Sb, je nutno doložit větrání výpočtem v projektové dokumentaci. Větrání je nutno dimenzovat také s ohledem na vývin tepla z provozu kotle a strojního zařízení, v návaznosti na tepelnou ztrátu místnosti. 2.5 Připojení k elektrické síti Pro provoz kotle je nutné připojení na síť NN V / 50 Hz (3 x 400 V / 50 Hz v případě hořáku s tří fázovým motorem). Přívod NN musí být samostatně jištěný. Kotel se připojuje k el. síti pevně připojeným pohyblivým přívodem, ukončeným normalizovanou vidlicí (zástrčkou), kotle větších výkonů pevným přívodem. Ochrana proti úrazu elektrickým proudem musí být zabezpečena dle platných ČSN EN (jejich soupis viz. Návod k obsluze kotle). 2.6 Instalace kotle vzhledem k požárním předpisům Při instalaci a užívání kotle musí být dodrženy všechny požadavky ČSN Umístění na podlaze z hořlavého materiálu kotel postavit na nehořlavou, tepelně izolující podložku přesahující půdorys kotle na stranách o vzdálenost min mm. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 7

8 2. Bezpečná vzdálenost od hořlavých hmot: při instalaci i při provozu kotle je nutno dodržovat bezpečnou vzdálenost 200 mm od hořlavých hmot stupně hořlavosti A1, A2, B a C (D); pro lehce hořlavé hmoty stupně hořlavosti E (F), které rychle hoří a hoří samy i po odstranění zdroje zapálení (např. papír, lepenka, kartón, asfaltové a dehtové lepenky, dřevo a dřevovláknité desky, plastické hmoty, podlahové krytiny) se bezpečná vzdálenost zdvojnásobuje, tzn. na 400 mm; bezpečnou vzdálenost je nutné zdvojnásobit také v případě, kdy třída reakce na oheň není prokázána. Tabulka stavebních hmot podle třídy reakce na oheň Třída reakce na oheň Příklady stavebních hmot a výrobků zařazené do třídy reakce na oheň (výběr z ČSN EN A1) A1 nehořlavé žula, pískovec, betony, cihly, keramické obkládačky, malty, protipožární omítky,... A2 nesnadno hořlavé akumin, izumin, heraklit, lignos, desky a čedičové plsti, desky ze skelných vláken,... B těžce hořlavé dřevo bukové, dubové, desky hobrex, překližky, werzalit, umakart, sirkolit,... dřevo borové, modřínové, smrkové, dřevotřískové a korkové desky, pryžové C(D) středně hořlavé podlahoviny,... E(F) lehce hořlavé asfaltová lepenka, dřevovláknité desky, celulózové hmoty, polyuretan, polystyrén, polyethylen, PVC, Pojistné ventily Na výstupní straně kotle musí být osazen pojistný ventil (mimo případ, kdy je pojistné potrubí zavedeno do otevřené expanzní nádrže). Pojistný ventil je zde zabezpečovacím zařízením dle ČSN Maximální vzdálenost umístění pojistného ventilu od kotle je nejvýše 20 x DN výstupního potrubí, měřeno od hrdla napojení na kotel, tzv. pojistné místo. Mezi kotlem a pojistným ventilem nesmí být osazena uzavírací armatura. Pojistný ventil musí být schválen autorizovanou osobou (zkušebnou). Dimenzování pojistných ventilů musí být provedeno na sytou páru dle vzorce: A o = (Φ P ) / ( α V. K) A o... průtočný průřez sedla pojistného ventilu... [mm 2 ] Φ P... pojistný výkon... [kw] α V... výtokový součinitel pojistného ventilu... [ - ] K... konstanta pro sytou páru... [ kw. mm -2 ] 0,91 kw. mm -2 pro 180 kpa, 1,12 kw. mm -2 pro 250 kpa, 1,26 kw. mm -2 pro 300 kpa, 1,55 kw. mm -2 pro 400 kpa, 2,10 kw. mm -2 pro 600 kpa V pojistném místě musí být rovněž osazen tlakoměr a teploměr. V ovládací skřínce kotle je osazen termomanometr pro měření výstupní teploty topné vody a tlaku. Doporučuje se osadit v pojistném místě také odvzdušňovací automat. Pro nejběžnější aplikace jsou v tabulce uvedeny pojistné ventily pro s ohledem na výkon kotle. Výpočet je proveden na pojistné ventily DUCO. Pro jiné typy pojistných ventilů tabulka neplatí, je zapotřebí přepočíst podle výše uvedeného vztahu, pro dimenzování nutno znát α V a A o. V tabulce je rovněž uveden průměr pojistného potrubí, praktický význam má pro připojení otevřené expanzní nádoby. Pokud je pojistný ventil osazen přímo na výstupním potrubí v pojistném místě, jedná se o připojení bez pojistného potrubí a rozhoduje dimenze pojistného ventilu. Průměr expanzního potrubí v posledním sloupci tabulky udává minimální průměr potrubí pro připojení tlakové expanzní nádoby. V případně otevřené expanzní nádoby na vratné potrubí (jako další přívod mimo pojistné potrubí) je průměr expanzního potrubí cca o 1 dimenzi větší (ČSN EN DN exp. = odmocnina výkonu) Předmětné kotle VIADRUS jsou určeny pro nejvyšší pracovní přetlak do 400 kpa. Kotlové články jsou jednotlivě zkoušeny přetlakem 800 kpa. Kotle větších výkonů lze také objednat na nejvyšší pracovní přetlak 600 kpa, kotlové články jsou pak zkoušeny přetlakem 1200 kpa. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 8

9 Tabulka pojistných ventilů, pojistného a expanzního potrubí Výkon kotle Pojistné Expanzní 180 kpa 250 kpa 300 kpa 400 kpa 600 kpa VIADRUS potrubí potrubí 8-41 kw 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 X DN 25 DN kw 3/4 x 1 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 X DN 25 DN kw 3/4 x 1 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 X DN 32 DN kw 3/4 x 1 3/4 x 1 1/2 x 1/2 1/2 x 1/2 X DN 32 DN kw 3/4 x 1 3/4 x 1 3/4 x 1 1/2 x 1/2 X DN 32 DN kw 3/4 x 1 3/4 x 1 3/4 x 1 3/4 x 1 X DN 32 DN kw 1 x 5/4 3/4 x 1 3/4 x 1 3/4 x 1 1/2 x 1/2 DN 32 DN kw 1 x 5/4 1 x 5/4 3/4 x 1 3/4 x 1 3/4 x 1 DN 32 DN kw 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 3/4 x 1 DN 40 DN kw 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 DN 40 DN kw 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 DN 40 DN kw 5/4 x 6/4 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 DN 40 DN 20 G / 288 kw 5/4 x 6/4 1 x 5/4 1 x 5/4 1 x 5/4 1 x 5/4 DN 40 DN 25 G / 320 kw 5/4 x 6/4 5/4 x 6/4 1 x 5/4 1 x 5/4 1 x 5/4 DN 50 DN 25 G / 330 kw 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 1 x 5/4 1 x 5/4 DN 50 DN 25 G / 400 kw 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 1 x 5/4 1 x 5/4 DN 50 DN 25 G / 470 kw 6/4 x 2 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 1 x 5/4 DN 50 DN 25 G / 550 kw 2 x 2 ½ 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 DN 50 DN 25 G / 650 kw 2 x 2 ½ 6/4 x 2 5/4 x 6/4 5/4 x 6/4 5/4 x 6/4 DN 65 DN 32 G / 750 kw 2 x 2 ½ 2 x 2 ½ 2 x 2 ½ 5/4 x 6/4 5/4 x 6/4 DN 65 DN 32 Pokud je v akumulační nádrži osazen zdroj tepla, musí být jištěna pojistným ventilem. Tento je nutno dimenzovat na součtový výkon zde osazených zdrojů tepla. Prakticky se jedná o výkon solární ho systému a topné elektrické vložky. Výkon solárního systému je součinem špičkového výkonu kolektoru / m 2 a plochy kolektorového pole. Pojistným ventilem musí být rovněž osazen zásobníkový ohřívač TV. Tento bývá obvykle součástí dodávky výrobce zásobníkového ohřívače jako kombinovaný pojistný a zpětný ventil. 2.8 Expanzní nádoby Expanzní nádoba pro otopný systém a akumulační nádrž Doporučuje se používat, pokud to lze, tlakové expanzní nádoby s membránou, kde nedochází ke styku teplonosného média (vody) s okolním vzduchem. Dimenzování nádoby se provádí dle hydraulické výšky, vytápěcí teploty a objemu vody v systému. Expanzní nádoba tvoří v systému ÚV tzv. nulový bod, proto má být vždy připojena na straně sání oběhového čerpadla. V opačném případě oběhové čerpadlo svou výtlačnou výškou snižuje tlak v systému. Připojení expanzní nádoby se provádí potrubím o minimálním vnitřním průměru dle tabulky v předchozím oddíle. Expanzní nádoba musí být chráněna pojistným ventilem s otevíracím přetlakem rovným maximálně konstrukčnímu tlaku expanzní nádoby. Ochranou se zde rozumí osazením pojistného ventilu na možný zdroj tlaku v otopné soustavě. Možným zdrojem tlaku je kotel, akumulační nádrž nebo zásobníkový ohřívač TV s elektrickou vložkou, solárním, či jiným ohřevem. Možným zdrojem tlaku je i doplňování vody do sytému z vodovodního řadu. Z uvedeného vyplývá, že na úseku od napojení expanzní nádoby do systému k pojistnému ventilu nesmí být osazena uzavírací armatura. Pro potřeby kontroly a nastavení tlaku v nádobě se osazuje uzavírací armatura před expanzní nádobou. Za uzavírací armaturou (směrem k expanzní nádobě) již není žádný zdroj tlaku. Uzavírací armatura je na straně nádoby osazena výpustným kohoutem. Velikosti expanzní nádoby (VN) závisí na množství vody v systému, hydrostatické výšce, otevíracím přetlaku pojistného ventilu (p e ), rozdílu teplot mezi maximální a minimální střední teplotou vody, požadované minimální vodní rezervě. Minimální vodní rezerva (Vv) musí být min. 0,5% z celkového objemu soustavy, minimálně alespoň 3 L. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 9

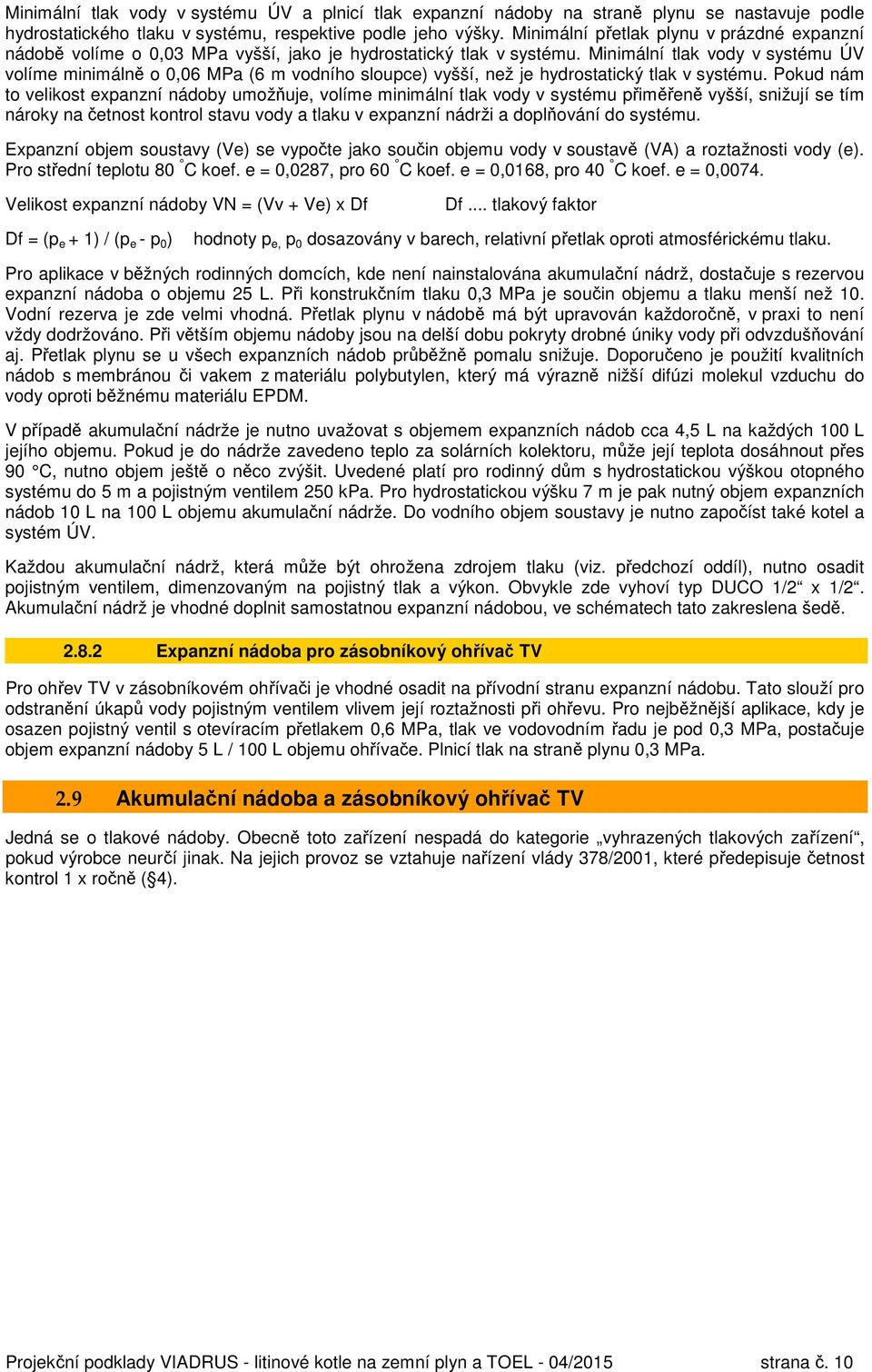

10 Minimální tlak vody v systému ÚV a plnicí tlak expanzní nádoby na straně plynu se nastavuje podle hydrostatického tlaku v systému, respektive podle jeho výšky. Minimální přetlak plynu v prázdné expanzní nádobě volíme o 0,03 MPa vyšší, jako je hydrostatický tlak v systému. Minimální tlak vody v systému ÚV volíme minimálně o 0,06 MPa (6 m vodního sloupce) vyšší, než je hydrostatický tlak v systému. Pokud nám to velikost expanzní nádoby umožňuje, volíme minimální tlak vody v systému přiměřeně vyšší, snižují se tím nároky na četnost kontrol stavu vody a tlaku v expanzní nádrži a doplňování do systému. Expanzní objem soustavy (Ve) se vypočte jako součin objemu vody v soustavě (VA) a roztažnosti vody (e). Pro střední teplotu 80 C koef. e = 0,0287, pro 60 C koef. e = 0,0168, pro 40 C koef. e = 0,0074. Velikost expanzní nádoby VN = (Vv + Ve) x Df Df... tlakový faktor Df = (p e + 1) / (p e - p 0 ) hodnoty p e, p 0 dosazovány v barech, relativní přetlak oproti atmosférickému tlaku. Pro aplikace v běžných rodinných domcích, kde není nainstalována akumulační nádrž, dostačuje s rezervou expanzní nádoba o objemu 25 L. Při konstrukčním tlaku 0,3 MPa je součin objemu a tlaku menší než 10. Vodní rezerva je zde velmi vhodná. Přetlak plynu v nádobě má být upravován každoročně, v praxi to není vždy dodržováno. Při větším objemu nádoby jsou na delší dobu pokryty drobné úniky vody při odvzdušňování aj. Přetlak plynu se u všech expanzních nádob průběžně pomalu snižuje. Doporučeno je použití kvalitních nádob s membránou či vakem z materiálu polybutylen, který má výrazně nižší difúzi molekul vzduchu do vody oproti běžnému materiálu EPDM. V případě akumulační nádrže je nutno uvažovat s objemem expanzních nádob cca 4,5 L na každých 100 L jejího objemu. Pokud je do nádrže zavedeno teplo za solárních kolektoru, může její teplota dosáhnout přes 90 C, nutno objem ještě o něco zvýšit. Uvedené platí pro rodinný dům s hydrostatickou výškou otopného systému do 5 m a pojistným ventilem 250 kpa. Pro hydrostatickou výšku 7 m je pak nutný objem expanzních nádob 10 L na 100 L objemu akumulační nádrže. Do vodního objem soustavy je nutno započíst také kotel a systém ÚV. Každou akumulační nádrž, která může být ohrožena zdrojem tlaku (viz. předchozí oddíl), nutno osadit pojistným ventilem, dimenzovaným na pojistný tlak a výkon. Obvykle zde vyhoví typ DUCO 1/2 x 1/2. Akumulační nádrž je vhodné doplnit samostatnou expanzní nádobou, ve schématech tato zakreslena šedě Expanzní nádoba pro zásobníkový ohřívač TV Pro ohřev TV v zásobníkovém ohřívači je vhodné osadit na přívodní stranu expanzní nádobu. Tato slouží pro odstranění úkapů vody pojistným ventilem vlivem její roztažnosti při ohřevu. Pro nejběžnější aplikace, kdy je osazen pojistný ventil s otevíracím přetlakem 0,6 MPa, tlak ve vodovodním řadu je pod 0,3 MPa, postačuje objem expanzní nádoby 5 L / 100 L objemu ohřívače. Plnicí tlak na straně plynu 0,3 MPa. 2.9 Akumulační nádoba a zásobníkový ohřívač TV Jedná se o tlakové nádoby. Obecně toto zařízení nespadá do kategorie vyhrazených tlakových zařízení, pokud výrobce neurčí jinak. Na jejich provoz se vztahuje nařízení vlády 378/2001, které předepisuje četnost kontrol 1 x ročně ( 4). Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 10

11 3 Základní údaje kotlů Kotle s atmosférickými hořáky 3.1 VIADRUS GARDE G42 a G42 ECO Kotel na zemní plyn. Vyrábí se v šesti výkonových variantách podle počtu článků. Dvoučlánková až čtyřčlánková velikost je vhodná pro rekonstrukce zdrojů tepla v menších obytných a rekreačních zařízeních, rodinných domcích. Větší velikosti vyhovují požadavkům na vytápění, obchodů, škol apod. Kotel je možno osadit ventilátorem pro nucený odvod spalin obvodovou zdí. Kotel je vyráběn pouze jako teplovodní s nuceným oběhem topné vody a pracovním přetlakem do 400 kpa. a je vybaven pojistkou zpětného toku spalin. (Kotel o výkonu 8 kw lze použít i v samotížné soustavě.) Kotel je vyráběn v provedení B 11BS, tzn. je vybaven pojistkou zpětného toku spalin. Kotel se vyrábí ve dvou provedeních. Základní provedení kotle je osazeno kulatými hořákovými trubicemi s chladicími tyčinkami, kotel splňuje požadavky emisní třídy NO X -2. Kotle v provedení ECO jsou osazené oválnými hořákovými trubicemi, kotel splňuje požadavky emisní třídy NO X -5. Spalovací prostor kotle ECO je na straně hořáku uzavřen, tímto dochází k minimalizaci ochlazování kotle v prodlevách mezi vytápěcími cykly. Objednací specifikační kód G 42 X X X X X X X 2: 2 čl. provedení 3: 3 čl. provedení 4: 4 čl. provedení 5: 5 čl. provedení 6: 6 čl. provedení 7: 7 čl. provedení Z: zemní plyn P: propan (není v nabídce) 0: přirozený odtah spalin V: nucený odtah spalin 1: 1 stupňový plyn. ventil 2: 2 stupňový plyn. ventil K: atmosférický hořák s kulatými hořákovými trubicemi S: SIT H: Honeywell Regulace: 0: standardní dodávka 1: prostorový termostat (na přání zákazníka termostat čerpadla, venkovní termostat typ 95001) Tab. č.1a): Vyráběné varianty Základní varianty kotle Kotel ZP 2 stupňový plynový ventil Kotel ZP 1 stupňový plynový ventil Velikost Palivo Odtah Plynový spalin ventil Regulace Hořák Provedení X X X X X X X Z P 0 V K S H 2 čl. 3 čl. x x x x x x x x x x x x 4 čl. x x x x x x x x x x x x 5 čl. x x x x x x x x x x x x 6čl. x x x x x x x x x x x x 7 čl. x x x x x x x x x x x x 2 čl. x x x x x x x x 3 čl. x x x x x x x x x x x x 4 čl. x x x x x x x x x x x x 5 čl. x x x x x x x x x x x x 6 čl. x x x x x x x x x x x x 7 čl. x x x x x x x x x x x x Kotel VIADRUS GARDE G42 v provedení na propan není v současné době v nabídce výrobce Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 11

12 Objednací specifikační kód G 42 ECO X X X X X X X 2: 2 čl. provedení 3: 3 čl. provedení 4: 4 čl. provedení 5: 5 čl. provedení 6: 6 čl. provedení 7: 7 čl. provedení Z: zemní plyn P: propan (není v nabídce) 0: přirozený odtah spalin V: nucený odtah spalin 1: 1 stupňový plyn. ventil 2: 2 stupňový plyn. ventil T: nízkoemisní hořák Třinec F: nízkoemisní hořák Furigas pozn. F do vyprodání zásob S: SIT H: Honeywell Regulace: 0: standardní dodávka 1: prostorový termostat (na přání zákazníka termostat čerpadla, venkovní termostat typ 95001) Tab. č.1b): Vyráběné varianty Základní varianty kotle Kotel ZP 2 stupňový plynový ventil Kotel ZP 1 stupňový plynový ventil Velikost Palivo Odtah Plyn. spalin ventil Regulace Hořák Provedení X X X X X X X Z P 0 V T F S H 2 čl. 3 čl. x x x x x x x x x x x x 4 čl. x x x x x x x x x x x x x 5 čl. x x x x x x x x x x x x x 6čl. x x x x x x x x x x x x x 7 čl. x x x x x x x x x x x x x 2 čl. x x x x x x x x 3 čl. x x x x x x x x x x x x 4 čl. x x x x x x x x x x x x x 5 čl. x x x x x x x x x x x x x 6 čl. x x x x x x x x x x x x x 7 čl. x x x x x x x x x x x x x Kotel VIADRUS GARDE G42 ECO v provedení na propan není v současné době v nabídce výrobce. Přednosti kotle: 1. Vysoká provozní spolehlivost a dlouhá životnost v důsledku vysoce jakostní speciální šedé litiny s lamelárním grafitem. 2. Špičková konstrukce litinových článků se sníženou hmotností oproti předcházejícím verzím omezuje vznik kondenzace a tím i nebezpečí nízkoteplotní koroze. 3. Úsporný nízkoteplotní provoz bez výskytu kondenzátu. 4. Elektronické zapalování a hlídání plamene 5. Vysoká účinnost až 93 %. 6. Spolehlivost regulačních a zabezpečovacích prvků. 7. Vybavenost pojistkou zpětného toku spalin, která v případě nedostatečného tahu komína vypne kotel z provozu, tím se zvyšuje bezpečnost kotle. 8. Možnost napojení některé z nabízených nadřazených regulací podle požadavků zákazníka na úroveň komfortu vytápění. 9. Dvoustupňový pracovní režim kotle pomocí cívky HIGH-LOW. 10. Nízký obsah škodlivin ve spalinách (VIADRUS GARDE G 42 ECO) 11. Vysoký spalovací prostor umožňuje čisté vyhoření plamene. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 12

13 12. Při použití termostatu čerpadla je zajištěno hlídání minimální teploty kotlové vody. 13. Ke kotli je možno přiřadit zásobníkový ohřívač teplé vody v designu kotle jako samostatné příslušenství a pomocí trojcestného ventilu zabezpečit přednostní ohřev. 14. Jednoduchá obsluha a údržba. Kotlové těleso lze snadno mechanicky vyčistit přiloženým kartáčem. 15. V případě osazení odtahovým spalinovým ventilátorem umožňujícím odtah spalin do venkovního prostoru přímo přes obvodovou zeď, lze kotel instalovat i do prostoru, kde není možné připojení na komín. Litinový článkový plynový kotel VIADRUS GARDE G 42 nebo G 42 ECO (dále jen obecně G 42) vybavený atmosférickým hořákem je určen pro spalování nízkotlakého zemního plynu. Elektrickým zapojením je kotel přizpůsoben k připojení zásobníkového ohřívače teplé vody se zajištěním jejího přednostního ohřevu. V případě požadavku na přednostní ohřev teplé vody lze samostatně objednat stacionární ohřívač VIADRUS OV 100L, jehož design odpovídá kotli VIADRUS GARDE G 42. Nízkoteplotní litinový kotel VIADRUS svou špičkovou konstrukcí litinových článků omezuje vznik kondenzace a tím i nebezpečí nízkoteplotní koroze. Výhřevné (konvekční) plochy kotlového tělesa dosahují vysokého využití tepla, obsaženého ve spalinách. Použitím kvalitní litiny má kotel schopnost přijaté teplo v maximální míře předat otopné vodě rovnoměrně ve všech částech kotle. Otopnou vodu není nutno udržovat na teplotě nad 50 C, neboť při teplotách vratné vody kolem 30 C nedochází v tomto kotli k poškozování kotlového tělesa nízkoteplotní korozí. V konstrukci kotle jsou plně využity empirické poznatky z provozování kotlů v našich klimatických podmínkách, kdy obzvláště v přechodném období topné sezóny dochází k provozu kotle na nižší teplotu topné vody. Tímto provozem se na jedné straně zvyšuje účinnost kotle, na druhé straně je však zvyšováno riziko nízkoteplotní koroze výměníku. U kotle VIADRUS GARDE G 42 však ani při tomto hospodárném provozu nedochází k tomuto negativnímu jevu. Schéma kotle: horní díl pláště panel jímka pro čidlo teploměru, kotlový a bezpečnostní termostat (termostat čerpadlo) přední díl pláště stínící clona plynový ventil automatika hořáková deska s izolací zapalovací hořáček tryska hořáku odvod spalin do komína vestavěný přerušovač tahu pojistka zpětného toku spalin automatický odvzdušňovací ventil výstup topné vody litinové kotlové těleso přívod plynu hořák podstavec kotle Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 13

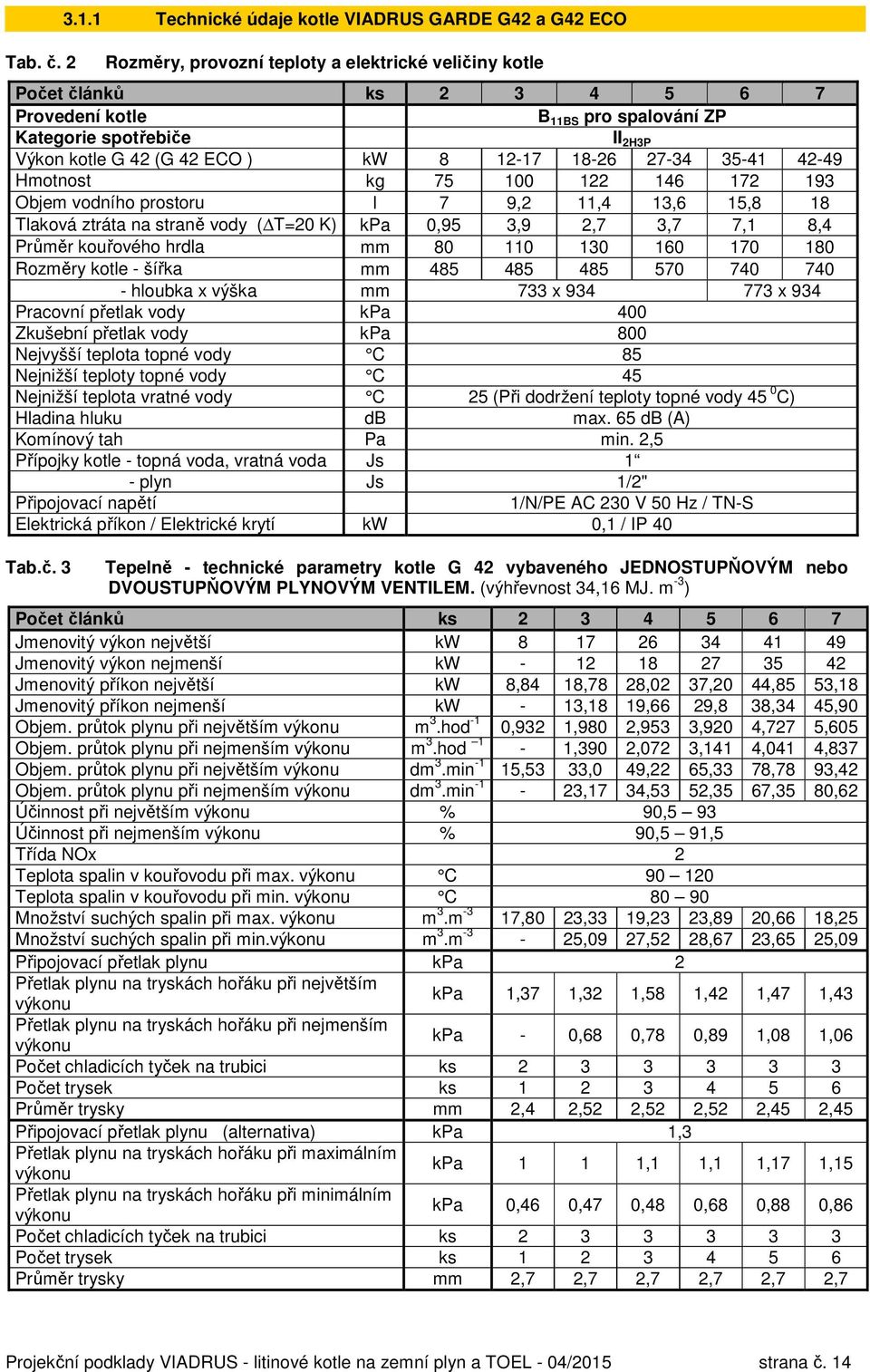

14 Tab. č Technické údaje kotle VIADRUS GARDE G42 a G42 ECO Rozměry, provozní teploty a elektrické veličiny kotle Počet článků ks Provedení kotle B 11BS pro spalování ZP Kategorie spotřebiče II 2H3P Výkon kotle G 42 (G 42 ECO ) kw Hmotnost kg Objem vodního prostoru l 7 9,2 11,4 13,6 15,8 18 Tlaková ztráta na straně vody ( T=20 K) kpa 0,95 3,9 2,7 3,7 7,1 8,4 Průměr kouřového hrdla mm Rozměry kotle - šířka mm hloubka x výška mm 733 x x 934 Pracovní přetlak vody kpa 400 Zkušební přetlak vody kpa 800 Nejvyšší teplota topné vody C 85 Nejnižší teploty topné vody C 45 Nejnižší teplota vratné vody C 25 (Při dodržení teploty topné vody 45 0 C) Hladina hluku db max. 65 db (A) Komínový tah Pa min. 2,5 Přípojky kotle - topná voda, vratná voda Js 1 - plyn Js 1/2" Připojovací napětí 1/N/PE AC 230 V 50 Hz / TN-S Elektrická příkon / Elektrické krytí kw 0,1 / IP 40 Tab.č. 3 Tepelně - technické parametry kotle G 42 vybaveného JEDNOSTUPŇOVÝM nebo DVOUSTUPŇOVÝM PLYNOVÝM VENTILEM. (výhřevnost 34,16 MJ. m -3 ) Počet článků ks Jmenovitý výkon největší kw Jmenovitý výkon nejmenší kw Jmenovitý příkon největší kw 8,84 18,78 28,02 37,20 44,85 53,18 Jmenovitý příkon nejmenší kw - 13,18 19,66 29,8 38,34 45,90 Objem. průtok plynu při největším výkonu m 3.hod -1 0,932 1,980 2,953 3,920 4,727 5,605 Objem. průtok plynu při nejmenším výkonu m 3.hod 1-1,390 2,072 3,141 4,041 4,837 Objem. průtok plynu při největším výkonu dm 3.min -1 15,53 33,0 49,22 65,33 78,78 93,42 Objem. průtok plynu při nejmenším výkonu dm 3.min -1-23,17 34,53 52,35 67,35 80,62 Účinnost při největším výkonu % 90,5 93 Účinnost při nejmenším výkonu % 90,5 91,5 Třída NOx 2 Teplota spalin v kouřovodu při max. výkonu C Teplota spalin v kouřovodu při min. výkonu C Množství suchých spalin při max. výkonu m 3.m -3 17,80 23,33 19,23 23,89 20,66 18,25 Množství suchých spalin při min.výkonu m 3.m -3-25,09 27,52 28,67 23,65 25,09 Připojovací přetlak plynu kpa 2 Přetlak plynu na tryskách hořáku při největším výkonu kpa 1,37 1,32 1,58 1,42 1,47 1,43 Přetlak plynu na tryskách hořáku při nejmenším výkonu kpa - 0,68 0,78 0,89 1,08 1,06 Počet chladicích tyček na trubici ks Počet trysek ks Průměr trysky mm 2,4 2,52 2,52 2,52 2,45 2,45 Připojovací přetlak plynu (alternativa) kpa 1,3 Přetlak plynu na tryskách hořáku při maximálním výkonu kpa 1 1 1,1 1,1 1,17 1,15 Přetlak plynu na tryskách hořáku při minimálním výkonu kpa 0,46 0,47 0,48 0,68 0,88 0,86 Počet chladicích tyček na trubici ks Počet trysek ks Průměr trysky mm 2,7 2,7 2,7 2,7 2,7 2,7 Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 14

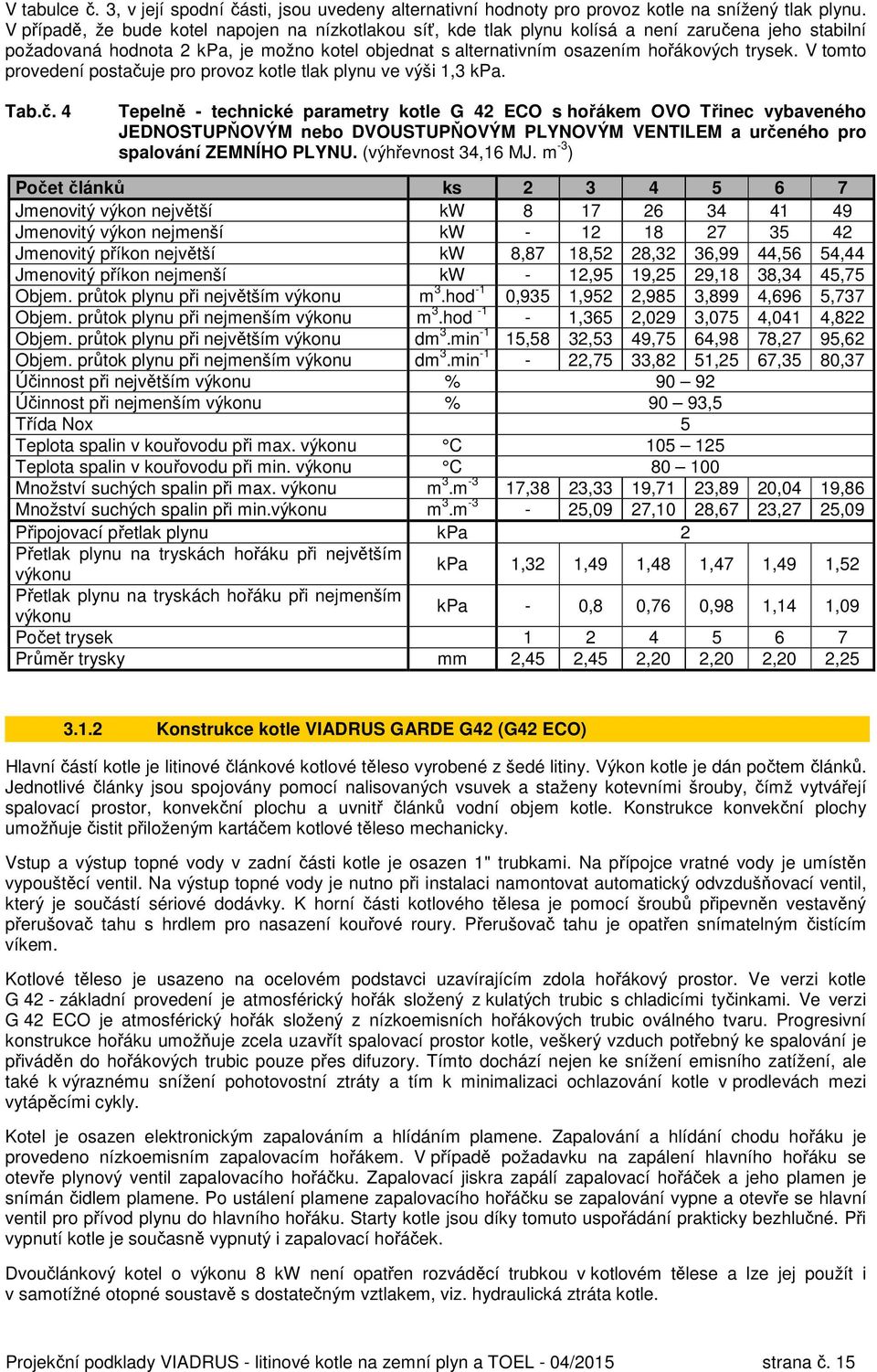

15 V tabulce č. 3, v její spodní části, jsou uvedeny alternativní hodnoty pro provoz kotle na snížený tlak plynu. V případě, že bude kotel napojen na nízkotlakou síť, kde tlak plynu kolísá a není zaručena jeho stabilní požadovaná hodnota 2 kpa, je možno kotel objednat s alternativním osazením hořákových trysek. V tomto provedení postačuje pro provoz kotle tlak plynu ve výši 1,3 kpa. Tab.č. 4 Tepelně - technické parametry kotle G 42 ECO s hořákem OVO Třinec vybaveného JEDNOSTUPŇOVÝM nebo DVOUSTUPŇOVÝM PLYNOVÝM VENTILEM a určeného pro spalování ZEMNÍHO PLYNU. (výhřevnost 34,16 MJ. m -3 ) Počet článků ks Jmenovitý výkon největší kw Jmenovitý výkon nejmenší kw Jmenovitý příkon největší kw 8,87 18,52 28,32 36,99 44,56 54,44 Jmenovitý příkon nejmenší kw - 12,95 19,25 29,18 38,34 45,75 Objem. průtok plynu při největším výkonu m 3.hod -1 0,935 1,952 2,985 3,899 4,696 5,737 Objem. průtok plynu při nejmenším výkonu m 3.hod -1-1,365 2,029 3,075 4,041 4,822 Objem. průtok plynu při největším výkonu dm 3.min -1 15,58 32,53 49,75 64,98 78,27 95,62 Objem. průtok plynu při nejmenším výkonu dm 3.min -1-22,75 33,82 51,25 67,35 80,37 Účinnost při největším výkonu % Účinnost při nejmenším výkonu % 90 93,5 Třída Nox 5 Teplota spalin v kouřovodu při max. výkonu C Teplota spalin v kouřovodu při min. výkonu C Množství suchých spalin při max. výkonu m 3.m -3 17,38 23,33 19,71 23,89 20,04 19,86 Množství suchých spalin při min.výkonu m 3.m -3-25,09 27,10 28,67 23,27 25,09 Připojovací přetlak plynu kpa 2 Přetlak plynu na tryskách hořáku při největším výkonu kpa 1,32 1,49 1,48 1,47 1,49 1,52 Přetlak plynu na tryskách hořáku při nejmenším výkonu kpa - 0,8 0,76 0,98 1,14 1,09 Počet trysek Průměr trysky mm 2,45 2,45 2,20 2,20 2,20 2, Konstrukce kotle VIADRUS GARDE G42 (G42 ECO) Hlavní částí kotle je litinové článkové kotlové těleso vyrobené z šedé litiny. Výkon kotle je dán počtem článků. Jednotlivé články jsou spojovány pomocí nalisovaných vsuvek a staženy kotevními šrouby, čímž vytvářejí spalovací prostor, konvekční plochu a uvnitř článků vodní objem kotle. Konstrukce konvekční plochy umožňuje čistit přiloženým kartáčem kotlové těleso mechanicky. Vstup a výstup topné vody v zadní části kotle je osazen 1" trubkami. Na přípojce vratné vody je umístěn vypouštěcí ventil. Na výstup topné vody je nutno při instalaci namontovat automatický odvzdušňovací ventil, který je součástí sériové dodávky. K horní části kotlového tělesa je pomocí šroubů připevněn vestavěný přerušovač tahu s hrdlem pro nasazení kouřové roury. Přerušovač tahu je opatřen snímatelným čistícím víkem. Kotlové těleso je usazeno na ocelovém podstavci uzavírajícím zdola hořákový prostor. Ve verzi kotle G 42 - základní provedení je atmosférický hořák složený z kulatých trubic s chladicími tyčinkami. Ve verzi G 42 ECO je atmosférický hořák složený z nízkoemisních hořákových trubic oválného tvaru. Progresivní konstrukce hořáku umožňuje zcela uzavřít spalovací prostor kotle, veškerý vzduch potřebný ke spalování je přiváděn do hořákových trubic pouze přes difuzory. Tímto dochází nejen ke snížení emisního zatížení, ale také k výraznému snížení pohotovostní ztráty a tím k minimalizaci ochlazování kotle v prodlevách mezi vytápěcími cykly. Kotel je osazen elektronickým zapalováním a hlídáním plamene. Zapalování a hlídání chodu hořáku je provedeno nízkoemisním zapalovacím hořákem. V případě požadavku na zapálení hlavního hořáku se otevře plynový ventil zapalovacího hořáčku. Zapalovací jiskra zapálí zapalovací hořáček a jeho plamen je snímán čidlem plamene. Po ustálení plamene zapalovacího hořáčku se zapalování vypne a otevře se hlavní ventil pro přívod plynu do hlavního hořáku. Starty kotle jsou díky tomuto uspořádání prakticky bezhlučné. Při vypnutí kotle je současně vypnutý i zapalovací hořáček. Dvoučlánkový kotel o výkonu 8 kw není opatřen rozváděcí trubkou v kotlovém tělese a lze jej použít i v samotížné otopné soustavě s dostatečným vztlakem, viz. hydraulická ztráta kotle. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 15

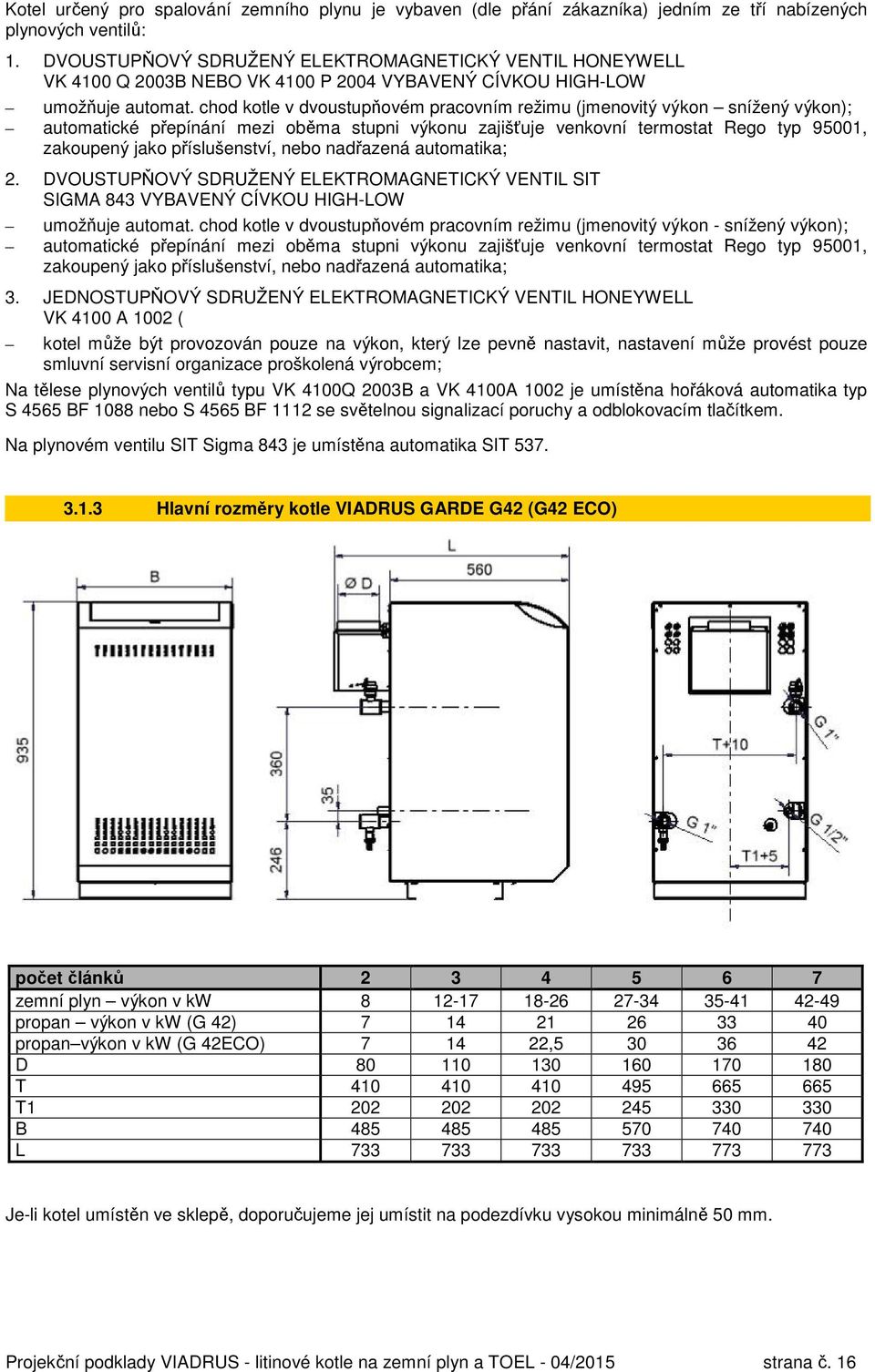

16 Kotel určený pro spalování zemního plynu je vybaven (dle přání zákazníka) jedním ze tří nabízených plynových ventilů: 1. DVOUSTUPŇOVÝ SDRUŽENÝ ELEKTROMAGNETICKÝ VENTIL HONEYWELL VK 4100 Q 2003B NEBO VK 4100 P 2004 VYBAVENÝ CÍVKOU HIGH-LOW umožňuje automat. chod kotle v dvoustupňovém pracovním režimu (jmenovitý výkon snížený výkon); automatické přepínání mezi oběma stupni výkonu zajišťuje venkovní termostat Rego typ 95001, zakoupený jako příslušenství, nebo nadřazená automatika; 2. DVOUSTUPŇOVÝ SDRUŽENÝ ELEKTROMAGNETICKÝ VENTIL SIT SIGMA 843 VYBAVENÝ CÍVKOU HIGH-LOW umožňuje automat. chod kotle v dvoustupňovém pracovním režimu (jmenovitý výkon - snížený výkon); automatické přepínání mezi oběma stupni výkonu zajišťuje venkovní termostat Rego typ 95001, zakoupený jako příslušenství, nebo nadřazená automatika; 3. JEDNOSTUPŇOVÝ SDRUŽENÝ ELEKTROMAGNETICKÝ VENTIL HONEYWELL VK 4100 A 1002 ( kotel může být provozován pouze na výkon, který lze pevně nastavit, nastavení může provést pouze smluvní servisní organizace proškolená výrobcem; Na tělese plynových ventilů typu VK 4100Q 2003B a VK 4100A 1002 je umístěna hořáková automatika typ S 4565 BF 1088 nebo S 4565 BF 1112 se světelnou signalizací poruchy a odblokovacím tlačítkem. Na plynovém ventilu SIT Sigma 843 je umístěna automatika SIT Hlavní rozměry kotle VIADRUS GARDE G42 (G42 ECO) počet článků zemní plyn výkon v kw propan výkon v kw (G 42) propan výkon v kw (G 42ECO) , D T T B L Je-li kotel umístěn ve sklepě, doporučujeme jej umístit na podezdívku vysokou minimálně 50 mm. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 16

17 Umístění kotle vzhledem k potřebnému manipulačnímu prostoru: základní prostředí AA5/AB5 dle ČSN , před kotlem musí být ponechán manipulační prostor min mm, minimální vzdálenost mezi zadní částí kotle a stěnou 400 mm, alespoň z jedné boční strany zachovat prostor pro přístup k zadní části kotle minimálně 600 mm minimální vzdálenost od boční stěny kotle 200 mm, v případě dodávky s ohřívačem OV 100 L je možné jeho umístění těsně vedle kotle z levé i pravé strany (demontáž pláště kotle je u tohoto způsobu instalace možná až po demontáži pláště ohřívače) Umístění kotle vzhledem k elektrické síti: kotel se připojuje k el. síti 230 V/50 Hz kabelem s vidlicí do normalizované zásuvky jištěné 10 A připojovací zásuvka musí být v dosahu obsluhy, nebo musí být kotel připojen přes hlavní vypínač v dosahu obsluhy počet článků výkon v kw B Nucený odtah spalin VIADRUS GARDE G42 (G42 ECO) Kotel může být osazen odtahovým spalinovým ventilátorem (dále jen OSV), který umožňuje umístění kotle i do prostoru, kde není možné provést připojení na komín a spaliny mohou být odváděny do venkovního prostoru přes zeď. Vyústění spalin na fasádě se řídí dle ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv. Uvedené doplňující zařízení je možno použít v celém rozsahu výkonu. OSV je nabízen ve třech velikostech pro výkony dle níže uvedené tabulky: Přiřazení typů OSV ke kotli VIADRUS GARDE G 42 a G 42 ECO počet článků výkon kotle zemní plyn (kw) typ OSV OSV 1-2 OSV 1-3 OSV 1-4 OSV 2-5 OSV 3-6 OSV 3-7 průměr hrdla D (mm) Bezpečnost provozu zajišťuje diferenční tlakový spínač, který zapne hořák kotle pouze při dokonalém odsávání. Další bezpečnostní prvek, který hlídá únik spalin do prostoru kotelny je pojistka zpětného toku spalin TS, kterou jsou kotle standardně vybaveny. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 17

18 Provedení odtahu spalin může být vedeno dvojím způsobem dle následujících obrázků: Provedení odtahu spalin v přímém provedení: počet článků OSV čl. 0 1,5 m OSV 2 5 čl. 0 1,5 m OSV 3 6, 7 čl. 0 1,5 m H Provedení odtahu spalin v kombinovaném provedení: Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 18

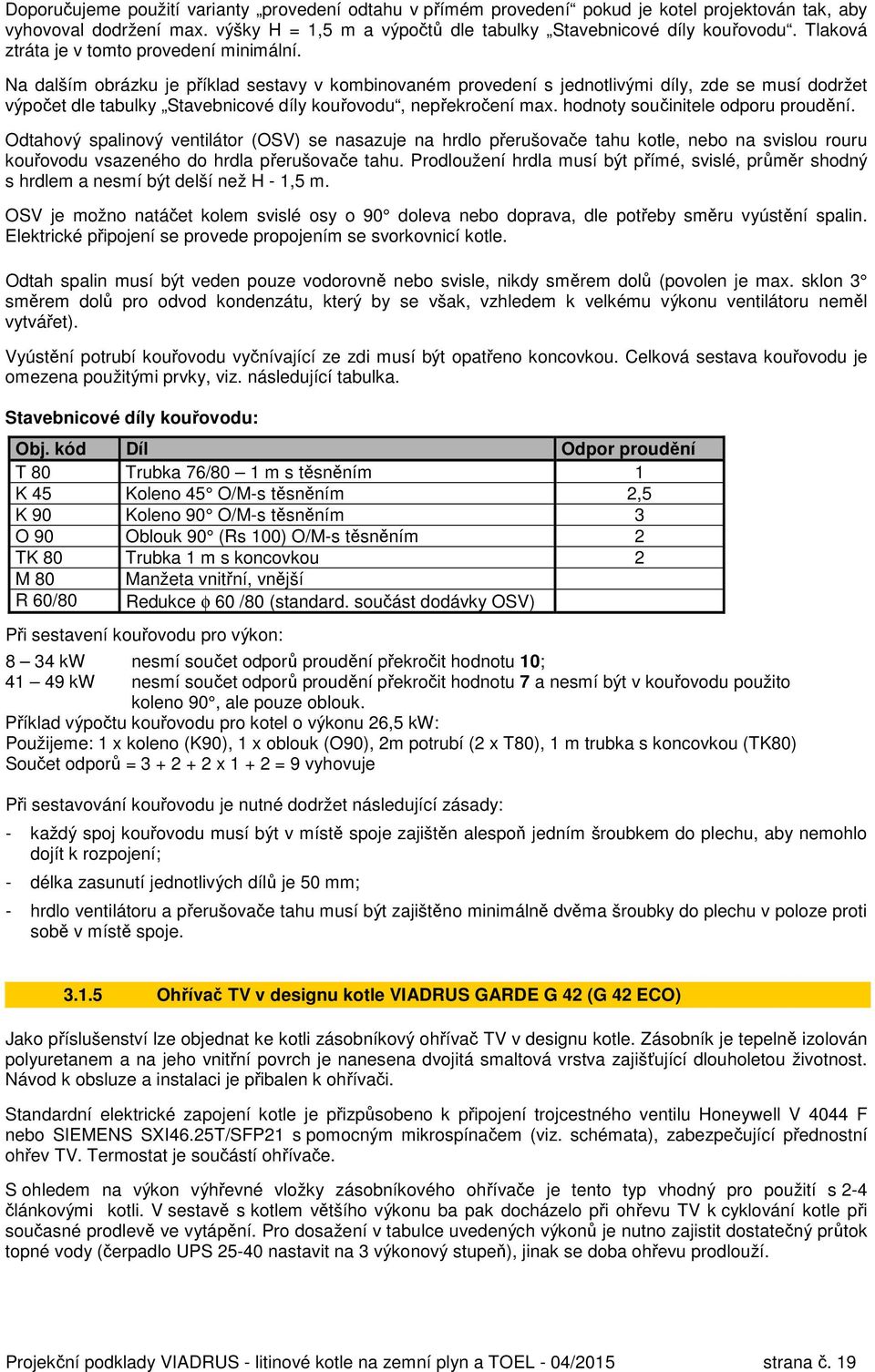

19 Doporučujeme použití varianty provedení odtahu v přímém provedení pokud je kotel projektován tak, aby vyhovoval dodržení max. výšky H = 1,5 m a výpočtů dle tabulky Stavebnicové díly kouřovodu. Tlaková ztráta je v tomto provedení minimální. Na dalším obrázku je příklad sestavy v kombinovaném provedení s jednotlivými díly, zde se musí dodržet výpočet dle tabulky Stavebnicové díly kouřovodu, nepřekročení max. hodnoty součinitele odporu proudění. Odtahový spalinový ventilátor (OSV) se nasazuje na hrdlo přerušovače tahu kotle, nebo na svislou rouru kouřovodu vsazeného do hrdla přerušovače tahu. Prodloužení hrdla musí být přímé, svislé, průměr shodný s hrdlem a nesmí být delší než H - 1,5 m. OSV je možno natáčet kolem svislé osy o 90 doleva nebo doprava, dle potřeby směru vyústění spalin. Elektrické připojení se provede propojením se svorkovnicí kotle. Odtah spalin musí být veden pouze vodorovně nebo svisle, nikdy směrem dolů (povolen je max. sklon 3 směrem dolů pro odvod kondenzátu, který by se však, vzhledem k velkému výkonu ventilátoru neměl vytvářet). Vyústění potrubí kouřovodu vyčnívající ze zdi musí být opatřeno koncovkou. Celková sestava kouřovodu je omezena použitými prvky, viz. následující tabulka. Stavebnicové díly kouřovodu: Obj. kód Díl Odpor proudění T 80 Trubka 76/80 1 m s těsněním 1 K 45 Koleno 45 O/M-s těsněním 2,5 K 90 Koleno 90 O/M-s těsněním 3 O 90 Oblouk 90 (Rs 100) O/M-s těsněním 2 TK 80 Trubka 1 m s koncovkou 2 M 80 Manžeta vnitřní, vnější R 60/80 Redukce φ 60 /80 (standard. součást dodávky OSV) Při sestavení kouřovodu pro výkon: 8 34 kw nesmí součet odporů proudění překročit hodnotu 10; kw nesmí součet odporů proudění překročit hodnotu 7 a nesmí být v kouřovodu použito koleno 90, ale pouze oblouk. Příklad výpočtu kouřovodu pro kotel o výkonu 26,5 kw: Použijeme: 1 x koleno (K90), 1 x oblouk (O90), 2m potrubí (2 x T80), 1 m trubka s koncovkou (TK80) Součet odporů = x = 9 vyhovuje Při sestavování kouřovodu je nutné dodržet následující zásady: - každý spoj kouřovodu musí být v místě spoje zajištěn alespoň jedním šroubkem do plechu, aby nemohlo dojít k rozpojení; - délka zasunutí jednotlivých dílů je 50 mm; - hrdlo ventilátoru a přerušovače tahu musí být zajištěno minimálně dvěma šroubky do plechu v poloze proti sobě v místě spoje Ohřívač TV v designu kotle VIADRUS GARDE G 42 (G 42 ECO) Jako příslušenství lze objednat ke kotli zásobníkový ohřívač TV v designu kotle. Zásobník je tepelně izolován polyuretanem a na jeho vnitřní povrch je nanesena dvojitá smaltová vrstva zajišťující dlouholetou životnost. Návod k obsluze a instalaci je přibalen k ohřívači. Standardní elektrické zapojení kotle je přizpůsobeno k připojení trojcestného ventilu Honeywell V 4044 F nebo SIEMENS SXI46.25T/SFP21 s pomocným mikrospínačem (viz. schémata), zabezpečující přednostní ohřev TV. Termostat je součástí ohřívače. S ohledem na výkon výhřevné vložky zásobníkového ohřívače je tento typ vhodný pro použití s 2-4 článkovými kotli. V sestavě s kotlem většího výkonu ba pak docházelo při ohřevu TV k cyklování kotle při současné prodlevě ve vytápění. Pro dosažení v tabulce uvedených výkonů je nutno zajistit dostatečný průtok topné vody (čerpadlo UPS nastavit na 3 výkonový stupeň), jinak se doba ohřevu prodlouží. Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 19

20 Tepelně - technické parametry ohřívače VIADRUS OV 100 L Objem ohřívače l 100 Tepelný výkon ohřívače (topné spirály) kw 23 Teplosměnná plocha otopné vložky m 2 ~ 0,9 Přípojky: - topná voda Js 3/4 - teplá voda Js 1/2 Rozměry ohřívače: - výška / šířka / hloubka mm 886 / 574 / 587 Hmotnost kg 60 Jmenovitý přetlak ohřívacího tělesa kpa 400 Nejvyšší pracovní přetlak pro TV kpa 600 Rozsah nastavení C 0 90 C Doba ohřevu vody z 10 C na 60 C (výkon kotle 26,5 kw a teplota vody 85 C) min 14 Průtok vody (výkon kotle 26,5 kw) l/hod 610 Připojovací napětí (termostat) 1 /N/PE 230 V 50 Hz/TN - S Elektrické krytí IP 40 Prostředí normální, dle ČSN Ovládací panel kotle VIADRUS GARDE G 42 (G 42 ECO) Kotel je dodáván se standardním ovládacím panelem, bez nadřazené regulace. Standardní ovládací panel kotle VIADRUS GARDE G 42 (G 42 ECO) 1. elektropanel 8. signalizace překročení teploty 2. záslepka velká 9. termomanometr 3. čelní panel 10. záslepka s termomanometrem 4. pojistkové pouzdro 11. pojistka 2,5A 5. kotlový termostat 12. hlavní vypínač 6. přepínač výkonu (záslepka u 1 0 provedení) 13. odblokování pojistky zpětného toku spalin 7. reset tlačítko 14. odblokování bezpečnostního termostatu Projekční podklady VIADRUS - litinové kotle na zemní plyn a TOEL - 04/2015 strana č. 20
