E l e k t r o k n i h a K o t e l n a š t ě p k u E c o - H K

Transkript

1 E l e k t r o k n i h a K o t e l n a š t ě p k u E c o - H K Čtěte a uschovejte návod HARGASSNER Ges mbh A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at DE_V14 03/

2 2 96 N 97 N 98 N 99 N N 102 N N M ECO-HK ECO-HK M doplněk Odsávání popela AAS M 0-10V DC Čidla PT HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at Siréna TÜB Poruchová kontrolka Čerpadlo dálk. vedení 1 Ventil TO, zásobník, ventil cizího zdroje Provozní hlášení Čerpadlo ext. TO / Dálkové vedení 2 Externí požadavek Inic. čisticího zařízení (46) Hladinoměr popela při odsávání popela Turbína odsávání popela modrá Spínací díl Přívod HKR / HKM / Rozšíření 2RA+2BS Kaskáda FR 35 / FR GSM SH - L H + SH - L H + CAN1 EW CAN1 BCE - + S2 CAN 2 ON ON S1 CAN 1 F18 F13 F14 F15 H S2 S1 LED: H1: žlutá; svítí, je-li aktivní CAN-BUS RXD 1 H2: žlutá; svítí, je-li aktivní CAN-BUS RXD 2 H3: žlutá; svítí, je-li aktivní CAN-BUS TXD 1 H4: žlutá; svítí, je-li aktivní CAN-BUS TXD 2 H5: zelená; svítí při aktualizaci softwaru H7: zelená; svítí při správném napětí pro trafo Pojistky: F1-F3 (T3.15 A) = vynašeč 1 F4-F6 (T3.15 A) = podávací šnek F7-F9 (T3.15 A) = vynašeč 2 / dávkovací komora 2 nebo spojovací šnek F10-F12 (T3.15 A) = vynašeč popela F13 (T1.25 A) = iniciátor čisticího zařízení / turbulátory / externí požadavek / hladinoměr popelníku F14 (T6.3 A) = posuvný a popelový rošt / poruchová kontrolka / směšovač zpátečky / externí TO / čerpadlo a směšovač TO / ventil TO zásobníku / čerpadlo dálk. vedení 1+2 F15 (T3.15 A) = nucený tah spalin, čerpadlo zpátečky F16 (T6.3 A) = zapalování F17 (T6.3 A) = turbína sání popela (doplněk) F18 (T8.0 A) = siréna TÜB F3 F2 F1 S3 H1H2H3 H4H5 doplněk 24 V DC doplněk Čidlo venkovní teploty Čidlo zásobníku 1 (nahoře) nebo čidlo cizího zdroje Čidlo zásobníku 2 (střed) nebo příložný termostat u směšovacího uzlu s obtokem Čidlo zásobníku 3 (dole) Čidlo TÜB (64) Čidlo TÜB 2 (65) Nastavení výkonu kotle, nastavení teploty externího TO Stav kotle NOUZ. STOP Bezpečnostní spínač ve skladu Porucha - externí vstup modrá Polohový spínač (42) víka vynašeče 2 bílá Bezpečn. spínač (42) víka vynašeče 2 modrá bílá Výstraha - externí vstup Přemostění bezpečn. okruhu (POUZE k servisním účelům) Polohový spínač (41) víka vynašeče 1 Bezpečn. spínač (41) víka vynašeče 1 Bezpečnostní termostat STB (80) Bezpečnostní spínač popelníku (48) Spalinové teplotní čidlo ATW

3 110 N 111 N N 114 N N N 119 M (24) M (4) M (5) Lambda sonda Čidlo kotle (60) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at Čerpadlo zpátečky / zásobníku n. bypassu Směšovač zpátečky Nucený tah spalin Motor posuvného roštu Motor popelového roštu Zapalování (20) žhavicí spirála M M Rozšíření 230V AC přívod spínací díl rozš. 24V DC TO A bílá šedá šedá L L L L L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 N L1 L2 L3 N 122 L1 L2 L3 N N N N N Rozšíření 3 x 400V AC M M M M Hlavní vypínač L1 L2 L3 N PE (2) (1) (3) (13-15) přívod k hl. vypínači Vynašeč 1 Posuvný Vynašeč Vynašeč 2, Klapka prim. vzduchu pohon voliče (11) přes třípólový hl. (400V AC) šnek popela spojovací + zpětné hlášení vypínač před (dávkovací (400V AC) šnek 1 nebo polohy dveřmi kotelny komora) dávkovací (24V DC) (dle staveb. předpisů) L1 L2 L3 N PE (400V AC) komora 2 s jištěním max. 13A (charakteristika C) F16 F17 šedá nědá Pojistky: F1-F3 (T3.15 A) = vynašeč 1 F4-F6 (T3.15 A) = podávací šnek F7-F9 (T3.15 A) = vynašeč 2 / dávkovací komora 2 nebo spojovací šnek F10-F12 (T3.15 A) = vynašeč popela F13 (T1.25 A) = iniciátor čisticího zařízení / turbulátory / externí požadavek / hladinoměr popelníku F14 (T6.3 A) = poruchová kontrolka / směšovač zpátečky / externí TO / čerpadlo a směšovač TO / ventil TO zásobníku / čerpadlo dálk. vedení 1+2 F15 (T3.15 A) = nucený tah spalin, čerpadlo zpátečky F16 (T6.3 A) = zapalování F17 (T6.3 A) = turbína sání popela (doplněk) F18 (T8.0 A) = siréna TÜB šedá šedá (400V AC) nebo svislý 3 ~ 400V AC vynašeč C 13 A šedá Doplňkově bílá zelená zelená bílá bílá červená bílá bílá šedá šedá bílá rezerva červená OUT 0 GND + DC OUT 0 GND + DC Čidlo zpátečky (62) Čidlo spalin (61) Čidlo ve spal. komoře (66) (ECO-HK ) Čidlo ETÜ (63) Měřicí podtlaková nádobka (82) (24V DC) Lambda sonda (81) (2-17 V DC) Nucený tah spalin Otáčkoměr (47) Nastavení EC motoru (0-10V DC) Jazýček zplynovače (50)/ senzor výšky žhavé vrstvy Zpětné hlášení polohy posuvného roštu (51) Zpětné hlášení polohy popelového roštu (52)

4 Hargassner Lambda-Touch-Tronic Rozšíření - deska kotle na štěpku Eco - HK kw Datum: Schéma el. připojení Rozšíření - z výroby Pozor - i u nezapojených svorek se vyskytuje zbytkové napětí! Prodloužení kabelu k čidlům: Minimální průřez do 50m 1,0mm²; do 100m 1,5mm² Vedení k čidlům se smí uložit pouze do samostatného kabelu motor popelového roštu (5) motor posuvného roštu 1 (4) Deska rozšíření Spínací díl rozšíření 24V DC volič adresy poloha 0 senzor popelového roštu (52) senzor posuvného roštu 1 (51) Přívod od hlavní desky I/O 40.1 rozšíření 230V AC

5 ON 8 ON Čidlo dálk. vedení ZAVŘ. Směšovač regulovaného dálk. 0 Čidlo bojleru (Bojler A) Čidlo výstupu (TO A) Čerpadlo - Regulované dálkové vedení Cirkulační čerpadlo užitkové vody (TO A) Čerpadlo bojleru (Bojler A) ZAVŘ. Směšovač top. okruhu (TO A) Čerpadlo top. okruhu (TO A) Plán zapojení desky I/O 36.1 / Topný okruh A (TO A) CAN-EW (plochý kabel) 1 2 ON-S N 206 N 205 N 204 N 203 N S3 Deska TO A: S3 = A POZOR! Přestavení S3 bude aktivní až po ZAP/VYP ze sítě. Deska I/O 36A bu/has 5211 Připojení k el. síti 230V AC Připojení k el. síti: u ECO-HK/PK: Připojte přímo na výstupu od hlavního vypínače Plán zapojení desky I/O 36.1 / Regulované dálkové vedení (TO F) vedení OTEVŘ. L1 N 1 ON-S N 206 N 205 N 204 N 203 N CAN-EW (plochý kabel) Deska I/O 36A bu/has 5211 Připojení k el. síti L1 N 230V AC S3 Deska TO F: S3 = F POZOR! Přestavení S3 bude aktivní až po ZAP/VYP ze sítě Kontrolky LED u I/O 36.1: H1: oranžová, bliká když CAN RX přijímá H2: oranžová, bliká, když CAN TX vysílá H3: zelená, svítí při správném napětí pro el. obvod H4: zelená, svítí při správném napětí pro procesor H5: zelená, bliká při aktualizaci softwaru Připojení k el. síti: u ECO-HK/PK: Připojte přímo na výstupu od hlavního vypínače 5 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at

6 ON ON Čidlo zásobníku dole střed Čidlo zásobníku nahoře střed Plán zapojení desky I/O 36.1 / Zásobník s 5 čidly Čidlo S2 Čidlo S1 Čerpadlo 2 Čerpadlo 1 Ventil Čerpadlo zdroje tepla 1 ON-S N 206 N 205 N 204 N 203 N CAN-EW (plochý kabel) Deska I/O 36A bu/has 5211 L1 N Připojení k el. síti 230V AC S3 Deska - 5 čidel: S3 = C POZOR! Přestavení S3 bude aktivní až po ZAP/VYP ze sítě Připojení k el. síti: u ECO-HK/PK: Připojte přímo na výstupu od hlavního vypínače Plán zapojení desky I/O 36.1 / Rozdílový regulátor 1 ON-S N 206 N 205 N 204 N 203 N CAN-EW (plochý kabel) Deska I/O 36A bu/has 5211 L1 N Připojení k el. síti 230V AC Rozdílový reg.: S3 = D POZOR! Přestavení S3 bude aktivní až po ZAP/VYP ze sítě Kontrolky LED u I/O 36.1: H1: oranžová, bliká když CAN RX přijímá H2: oranžová, bliká, když CAN TX vysílá H3: zelená, svítí při správném napětí pro el. obvod H4: zelená, svítí při správném napětí pro procesor H5: zelená, bliká při aktualizaci softwaru Připojení k el. síti: u ECO-HK/PK: Připojte přímo na výstupu od hlavního vypínače HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at 6

7 Plán zapojení desky DRM (Rozšíření s třífázovým modulem) CAN-BUS Kabel (modrý plochý kabel) S1 = Ukončovací odpory na ON (Jde-li o poslední člen propojení BUS) S2 = funkce nouzového běhu při přerušení CAN; na 4 stupňovém přepínači nastavte č.1 S3 = volič adresy u systému přepravy popela AFS nastavte na 2, u míchadla na 0. (rozdělovací zásobník nebo 2 kotle s jedním míchadlem) POZOR! Změna S3 bude aktivní až po ZAP/VYP ze sítě! L1 L2 L3 N Připojení k el. síti Připojení k el. síti (3 ~ 400V AC) připojte k zástrčce 3 ~ 400V AC Rozšíření 3x400V AC desky I/O 40.1 F2 F3 F1 H4 H S digitální vstupy (24V DC) (viz Návod k příslušenství) S1 H2 H1 CAN1-EW L1 L2 L N LED: H1 = oranžová, bliká, když CAN- BUS RX přijímá H2 = oranžová, bliká, když CAN- BUS TX vysílá H3 = zelená, svítí, je-li správné napětí pro procesor H4 = zelená, svítí, je-li správné napětí el. rozvodů Pojistky: F1 - F3 (T3.15 A) = motor M Motor 3 ~ 400V AC 7 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at

8 C 4 Plán zapojení desky I/O 49.1 / Modul M-BUS M-Bus-Modul 1: S1 = 0 M-Bus-Modul 2: S1 = 1 Měřič množství tepla (Kamstrup 403; svorky č.24 a 25) POZOR! Přestavení S1 bude aktivní až po ZAP / VYP ze sítě! Kontrolky LED: H1: oranžová, bliká, když CAN RX přijímá H2: oranžová, bliká, když CAN TX vysílá H3: zelená, svítí při správném napětí pro procesor H4: zelená, svítí při správném napětí pro el. obvod Doplňkový Modul M-BUS pro měřič množství tepla se montuje vlevo nad hlavní deskou na podkladovém plechu desky. Deska M-Bus 1 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at 8

9 Polohový a bezpečnostní spínač vynašeče 1 Polohový a bezpečnostní spínač vynašeče 2 vynašeč paliva 1 vynašeč paliva 2 Polohový a bezpečnostní spínač spojovacího šneku 1 sšikmý nebo spojovací šnek 1 Polohový a bezpečnostní spínač spojovacího šneku 2 sšikmý nebo spojovací šnek 2 Schéma zapojení pro 1 nebo 2 šikmé nebo spojovací šneky Přívod Hlavní deska I/O 40.1 (94 / 78 / 95) Hlavní deska I/O 40.1 zelená žlutá Hlavní deska I/O 40.1 Hlavní deska I/O 40.1 Hlavní deska I/O 40.1 (61 / 60 / 59 / 58) 9 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at

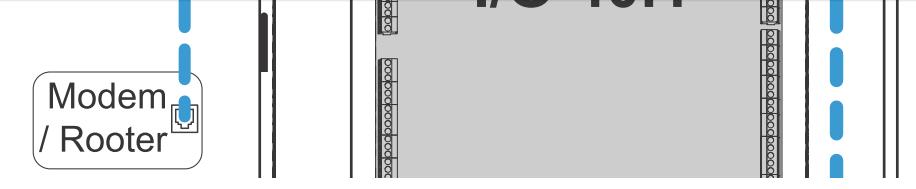

10 Přehled desek / kabeláž CAN-BUS (plochý kabel) DOPLNĚK HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at 10

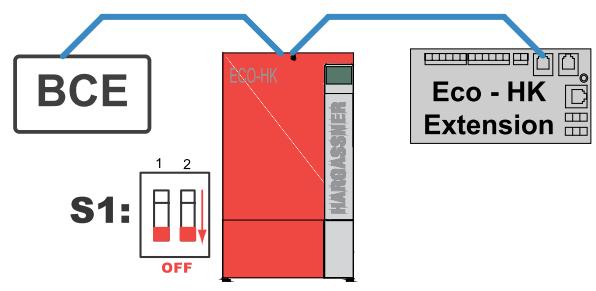

11 1 Standardní kabeláž (plochý kabel) 2 Doplňková kabeláž (u rozšíření) CAN - EW (I/O 40.1) => ECO-HK Extension => M-Bus Modul => I/O 36.1 (např. TO A) => I/O 36.1 (např. 5 čidel) => deska DRM (např. AFS) deska DRM poslední člen v CAN-EW (plochý kabel) POZOR: na poslední desce pro rozšíření aktivujte ukončovací odpory (na všech ostatních deaktivovat) Příklad ukončovacího odporu: Eco-HK s M-Bus, dvěma deskami I/O 36.1 a jednou deskou DRM 11 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at

12 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 ECO-HK Datum: Schéma el. zapojení - standardní Kotel Kotel zadní strana Kotel - přední strana náhled EL Sklad štěpky Č. Motory Č. Spalování Č. Spínače / senzory Č. Čidlo Č. Řídicí prvky 1 Motor podávacího šneku 20 Zapalování 41 Polohový / bezpečn. 60 Čidlo kotle (výstup) 80 Bezpečnostní 2 Motor vynašeče 1 24 Odsávání spalin spínač víka vynašeče 1 61 Čidlo spalin (RGF) termostat (STB) 3 Motor vynašeče popela 46 Iniciátor čisticího zařízení 62 Čidlo zpátečky (RL) 81 Lambda sonda 4 Motor posuvného roštu 47 Otáčkoměr odsávání 63 Čidlo ETÜ (50 C) 82 Měřicí podtlak. nádobka 5 Motor popelového roštu spalin 64 Čidlo TÜB (60 C) 11 Motor klapky prim. vzd. 48 Spínač popelníku 50 Senzor výšky žhavé vrstvy 51 Senzor posuvného roštu 52 Senzor popelového roštu 66 Čidlo spal. komory (ECO-HK ) Strana 12

13 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 Eco-HK / Eco-HK Datum: Standardní elektroschéma pohled na detail roštů (levý kotel)

14 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 ECO-HK Datum: Schéma elektrického zapojení - rozšíření Varianta s dávkovací komorou 2 (stolařský odpad) Sklad stolařského odpadu EL Kotel - 13 náhled 48 1 Kotel - zadní strana Kotel - přední strana Č. Motory Č. Spalování Č. Spínače / senzory Č. Čidlo Č. Řídicí prvky 1 Motor podávacího šneku 20 Zapalování 41 Spínač víka vynašeče 1 60 Čidlo kotle (výstup) 80 Bezpečnostní termostat (STB) 2 Motor vynašeče 1 24 Odsávání spalin 46 Iniciátor čisticího zařízení 61 Čidlo spalin (RGF) 3 Motor vynašeče popela 47 Otáčkoměr odsávání 62 Čidlo zpátečky (RL) 81 Lambda sonda 4 Motor posuvného roštu spalin 63 Čidlo ETÜ (50 C) 82 Měřicí podtlak. nádobka 5 Motor popelového roštu 48 Spínač popelníku 64 Čidlo TÜB (60 C) 11 Motor klapky prim. vzd. 50 Senzor výšky žhavé vrstvy 13 Motor dávk. komory 2 51 Senzor posuvného roštu 52 Senzor popelového roštu 66 Čidlo spal. komory (ECO-HK ) Strana 14

15 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 ECO-HK Datum: Schéma el. zapojení - rozšířené Varianta se spojovacím (VBS) nebo šikmým šnekem (SS) u varianty se šikmým šnekem je spínač víka 41 na hlavě šikmého šneku (bez spínače 42) EL Šikmý šnek Kotel - 81 zadní strana Kotel - náhled Spojovací šnek Kotel - přední strana Spojovací šnek Č. Motory Č. Spalování Č. Spínače / senzory Č. Čidlo Č. Řídicí prvky 1 Motor podávacího šneku 20 Zapalování 41 Spínač víka vynašeče 1 60 Čidlo kotle (výstup) 80 Bezpečnostní termostat 2 Motor vynašeče 1 24 Odsávání spalin 42 Spínač 61 Čidlo spalin (RGF) (STB) 3 Motor vynašeče popela spojovacího šneku 62 Čidlo zpátečky (RL) 81 Lambda sonda 4 Motor posuvného roštu 46 Iniciátor čisticího zařízení 63 Čidlo ETÜ (50 C) 82 Měřicí podtlak. nádobka 5 Motor popelového roštu 47 Otáčkoměr odsávání 11 Motor klapky prim. vzd. spalin 14 Motor spojovacího (VBS) nebo šikmého šneku (SS) 48 Spínač popelníku 50 Senzor výšky žhavé vrstvy 51 Senzor posuvného roštu 52 Senzor popelového roštu 64 Čidlo TÜB (60 C) 66 Čidlo spal. komory (ECO-HK ) Strana 15

16 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 Eco-HK / Eco-HK Datum: Schéma elektrického zapojení - rozšířené Varianta se dvěma vynašeči paliva (RA 2) Kotel zadní strana 50 Kotel přední strana EL Kotel náhled Č. Motory Č. Spalování Č. Spínače / senzory Č. Čidlo Č. Řídicí prvky 1 Motor podávacího šneku 20 Zapalování 41 Spínač víka vynašeče 1 60 Čidlo kotle (výstup) 80 Bezpečnostní termostat 2 Motor vynašeče 1 24 Odsávání spalin 42 Spínač víka vynašeče 2 61 Čidlo spalin (RGF) (STB) 3 Motor vynašeče popela 46 Iniciátor čisticího zařízení 62 Čidlo zpátečky (RL) 81 Lambda sonda 4 Motor posuvného roštu 47 Otáčkoměr odsávání 63 Čidlo ETÜ (50 C) 82 Měřicí podtlak. nádobka 5 Motor popelového roštu spalin 64 Čidlo TÜB (60 C) 11 Motor klapky prim. vzd. 48 Spínač popelníku Teplota ve skladu 1 15 Motor vynašeče 2 50 Senzor výšky žhavé vrstvy 65 Čidlo TÜB 2 (60 C) 51 Senzor posuvného roštu Teplota ve skladu 2 52 Senzor popelového roštu 66 Čidlo spal. komory (ECO-HK ) Strana 16

17 Hargassner Lambda-Touch-Tronic Deska pro štěpku I/O 40.1 ECO-HK Datum: Schéma elektrického zapojení rozšířené Varianta s vertikálním.spoj. šnekem (VBS-S) Kotel zadní strana Kotel přední strana Kotel náhled sklad paliva Č. Motory Č. Spalování Č. Spínače / senzory Č. Čidlo Č. Řídicí prvky 1 Motor podávacího šneku 20 Zapalování 41 Spínač víka vynašeče 1 60 Čidlo kotle (výstup) 80 Bezpečnostní termostat 2 Motor vynašeče 1 24 Odsávání spalin 42 Spínač 61 Čidlo spalin (RGF) (STB) 3 Motor vynašeče popela spojovacího šneku 62 Čidlo zpátečky (RL) 81 Lambda sonda 4 Motor posuvného roštu 46 Iniciátor čisticího zařízení 63 Čidlo ETÜ (50 C) 82 Měřicí podtlak. nádobka 5 Motor popelového roštu 47 Otáčkoměr odsávání 11 Motor klapky prim. vzd. spalin 14 Motor spojovacího (VBS) nebo šikmého šneku (SS) 48 Spínač popelníku 50 Senzor výšky žhavé vrstvy 51 Senzor posuvného roštu 52 Senzor popelového roštu 64 Čidlo TÜB (60 C) Strana 17

18 1 Všeobecné pokyny Pozor, i na nepřipojených svorkách se nachází zbytkové napětí! K propojení lze použít pouze kabely s flexibilními žilami a osazené koncovými dutinkami! Síťové kabely a kabely k čidlům nesmí být vedeny společně jedním kabelovým kanálem Prodloužení kabelů k čidlům: Minimální průřez do 50m 1,0mm² Minimální průřez do 100m 1,5mm² Kabel pro vedení CAN-BUS: stíněný párový kabel (např. LiYCY): Kabel 2x2x0,5 mm² od 200 m 0,75 mm² Přívod ke hlavnímu vypínači: 3 x 400V AC přes třípólový vypínač (přede dveřmi kotelny) předjištění max. 13 A (charakteristika C) používejte pouze 5 pólové vedení N-vodič přímo od napájení PVC hadice (H05VV-F) minimální průřez 1,5 mm² 2 Pojistky (standardně): F1 - F3 (T3.15A): Vynašeč 1 F4 - F6 (T3.15A): Podávací šnek (dávkovací komora) F7 - F9 (T3.15A): Vynašeč 2 / Dávkovací komora 2 / Spojovací nebo šikmý šnek F10 - F12 (T3.15A): Popel. vynašeč F13 (T1.25A): Iniciátor čist. zařízení / Turbulátory / Externí požadavek / Čidlo hladinoměru popela F14 (T6.3A): Posuvný a popelový rošt (Poruch. kontrolka / Směšovač zpátečky / Ext. TO / Čerpadlo + směšovač TO / Ventil TO zásobníku / Čerpadlo dálk. vedení F15 (T3.15A): Odsávání spalin, čerpadlo zpátečky F16 (T6.3A): Zapalování F17 (T6.3A): Sací turbína popela (DOPLNĚK) F18 (T8.0A): Siréna TÜB 3 LED: H1 (žlutá): bliká při komunikaci přes CAN-BUS RXD1 (modrý CAN) H2 (žlutá): bliká při komunikaci přes CAN-BUS RXD2 (červený CAN) H3 (žlutá): bliká při komunikaci přes CAN-BUS TXD1 (modrý CAN) H4 (žlutá): bliká při komunikaci přes CAN-BUS TXD2 (červený CAN) H5 (zelená): bliká při aktualizaci softwaru (Debug LED pro SW-Update) H7 (zelená): svítí, je-li správné napětí pro trafo HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at 18

19 Poznámky 19 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/ Fax: +43/7723/ office@hargassner.at
