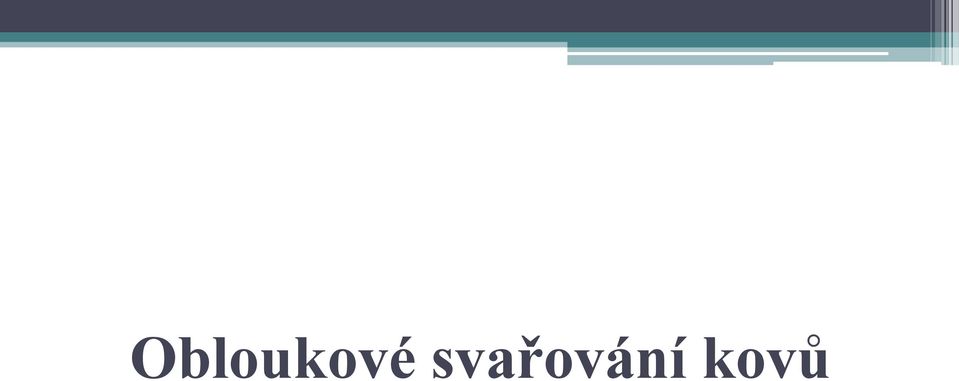

2 Obloukové svařování kovů

3 1801 Angličan Sir Humphrey Davy: objev fenoménu elektrického oblouku (přiblížením dvou vodičů k sobě vznikl u elektrického obvodu s vysokým napětím oblouk) 1808 mezi anglickou vědeckou společností vzbudil oblouk vyzařující jasné světlo a velké teplo velkou pozornost 61/Humphry_Davy_Engraving_1830.jpg/170px- Humphry_Davy_Engraving_1830.jpg PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

4

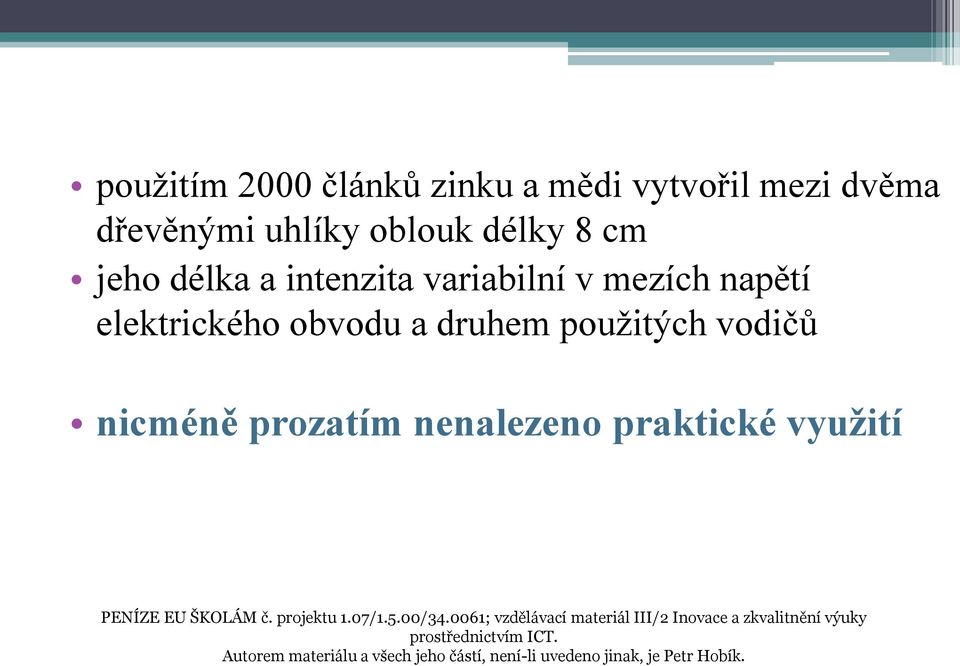

5 použitím 2000 článků zinku a mědi vytvořil mezi dvěma dřevěnými uhlíky oblouk délky 8 cm jeho délka a intenzita variabilní v mezích napětí elektrického obvodu a druhem použitých vodičů nicméně prozatím nenalezeno praktické využití PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

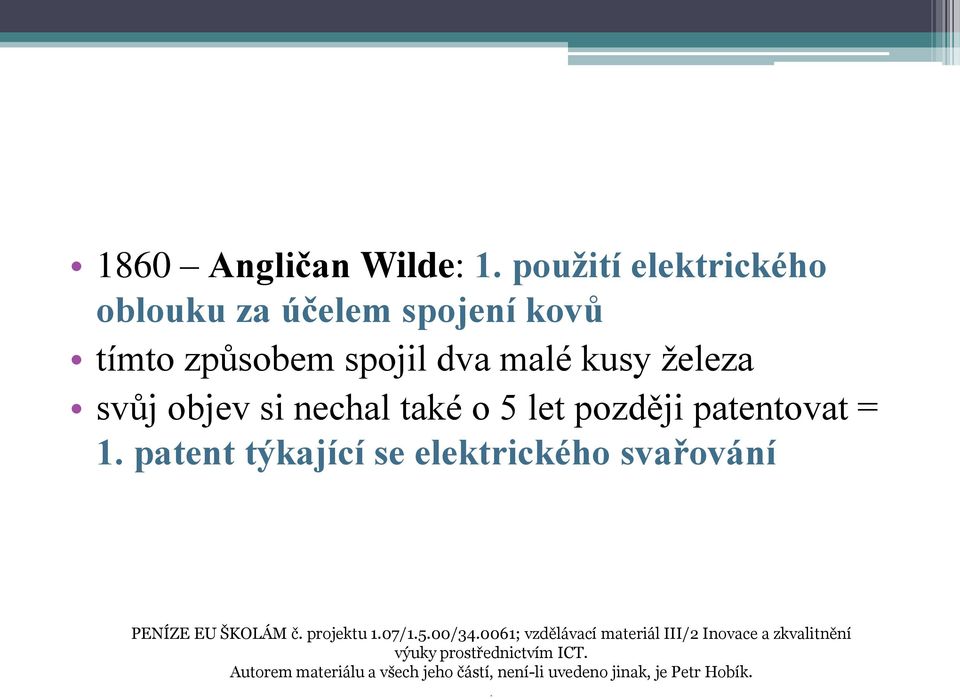

6 1860 Angličan Wilde: 1. použití elektrického oblouku za účelem spojení kovů tímto způsobem spojil dva malé kusy železa svůj objev si nechal také o 5 let později patentovat = 1. patent týkající se elektrického svařování PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík..

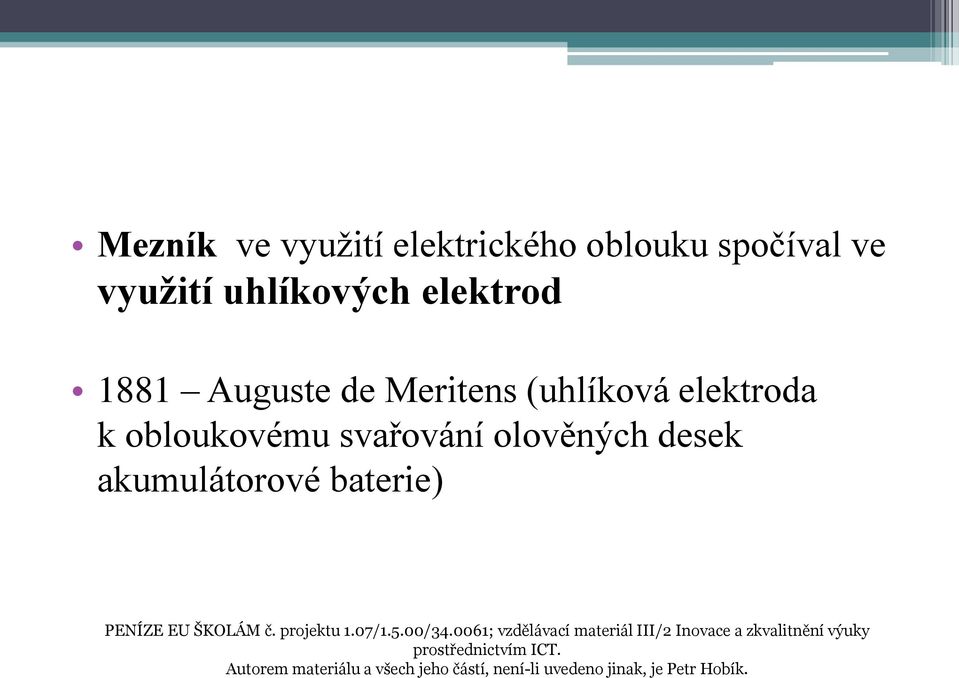

7 Mezník ve využití elektrického oblouku spočíval ve využití uhlíkových elektrod 1881 Auguste de Meritens (uhlíková elektroda k obloukovému svařování olověných desek akumulátorové baterie) PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

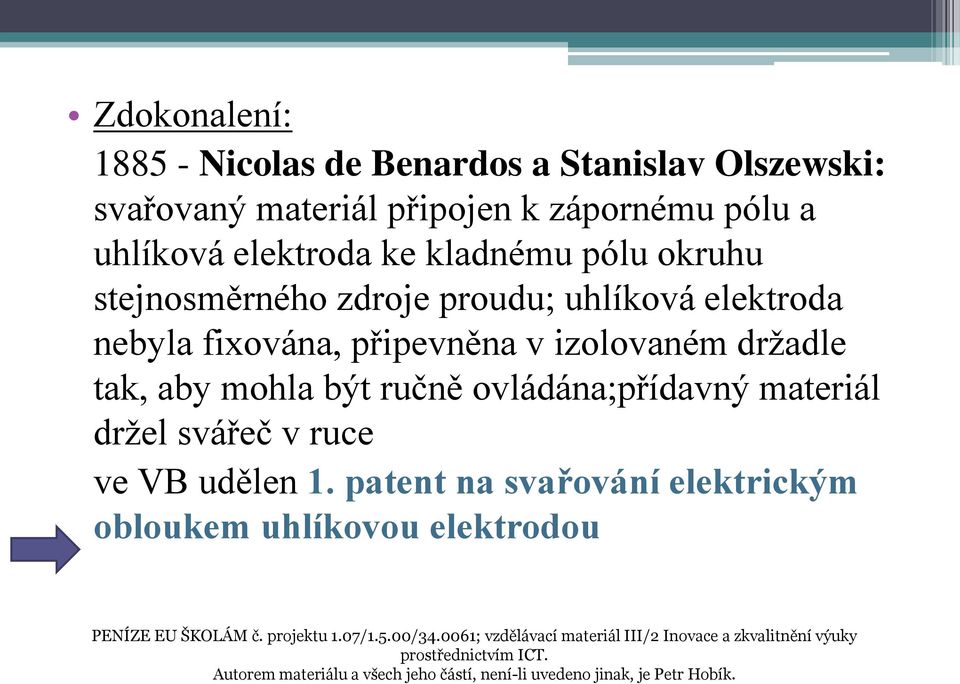

8 Zdokonalení: Nicolas de Benardos a Stanislav Olszewski: svařovaný materiál připojen k zápornému pólu a uhlíková elektroda ke kladnému pólu okruhu stejnosměrného zdroje proudu; uhlíková elektroda nebyla fixována, připevněna v izolovaném držadle tak, aby mohla být ručně ovládána;přídavný materiál držel svářeč v ruce ve VB udělen 1. patent na svařování elektrickým obloukem uhlíkovou elektrodou PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

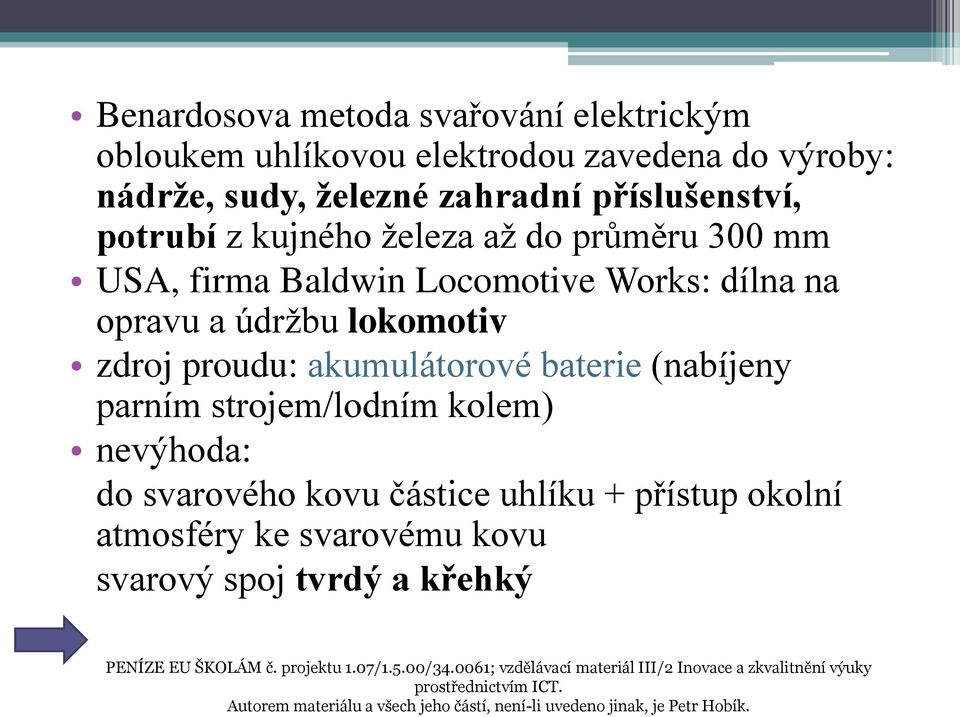

9 Benardosova metoda svařování elektrickým obloukem uhlíkovou elektrodou zavedena do výroby: nádrže, sudy, železné zahradní příslušenství, potrubí z kujného železa až do průměru 300 mm USA, firma Baldwin Locomotive Works: dílna na opravu a údržbu lokomotiv zdroj proudu: akumulátorové baterie (nabíjeny parním strojem/lodním kolem) nevýhoda: do svarového kovu částice uhlíku + přístup okolní atmosféry ke svarovému kovu svarový spoj tvrdý a křehký PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

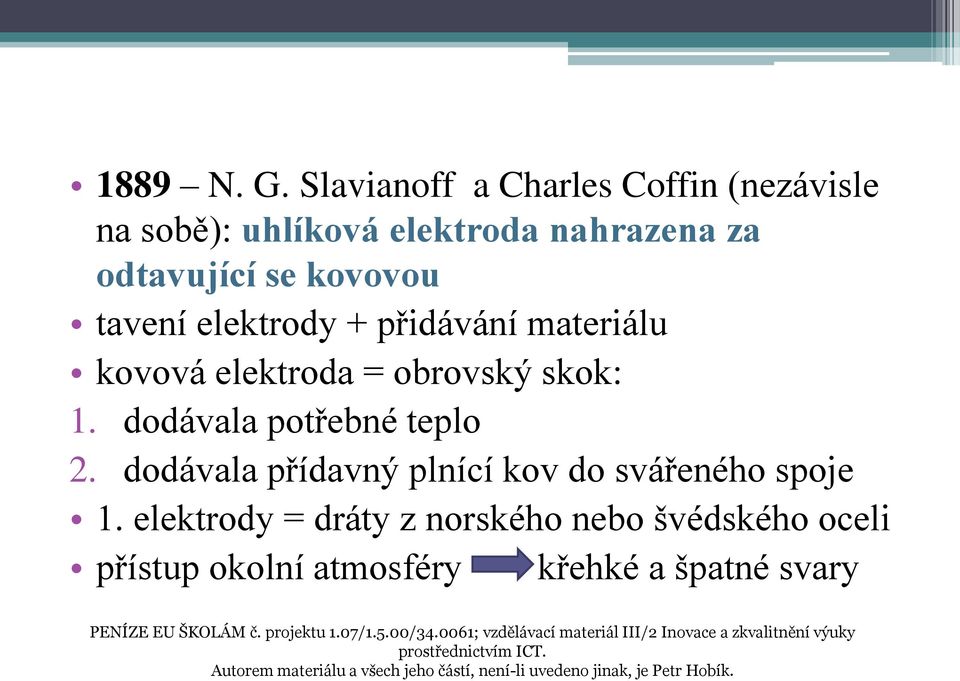

10 1889 N. G. Slavianoff a Charles Coffin (nezávisle na sobě): uhlíková elektroda nahrazena za odtavující se kovovou tavení elektrody + přidávání materiálu kovová elektroda = obrovský skok: 1. dodávala potřebné teplo 2. dodávala přídavný plnící kov do svářeného spoje 1. elektrody = dráty z norského nebo švédského oceli přístup okolní atmosféry křehké a špatné svary PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

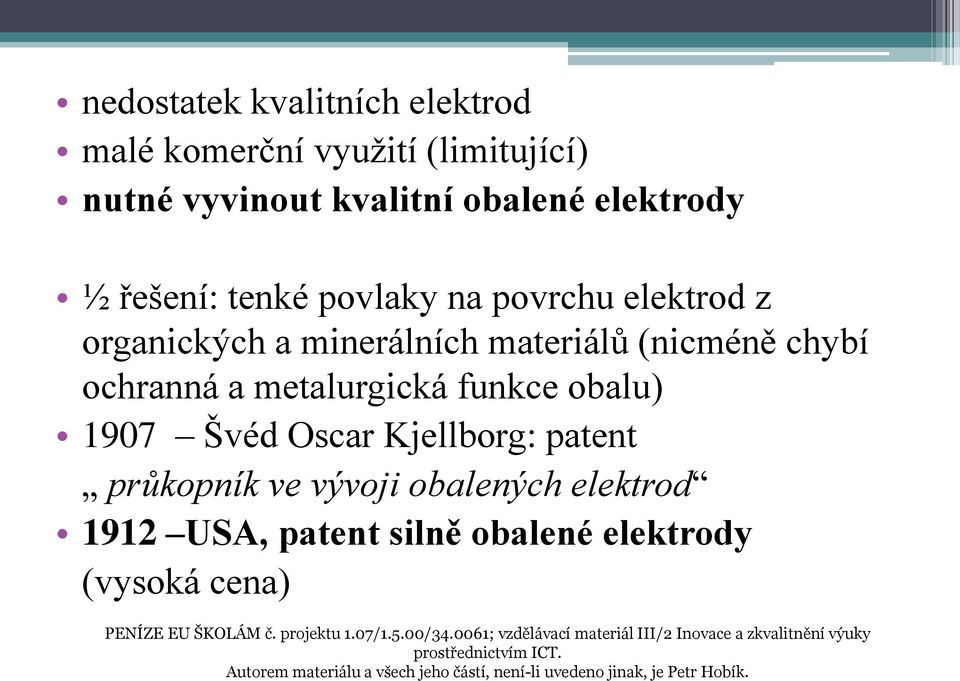

11 nedostatek kvalitních elektrod malé komerční využití (limitující) nutné vyvinout kvalitní obalené elektrody ½ řešení: tenké povlaky na povrchu elektrod z organických a minerálních materiálů (nicméně chybí ochranná a metalurgická funkce obalu) 1907 Švéd Oscar Kjellborg: patent průkopník ve vývoji obalených elektrod 1912 USA, patent silně obalené elektrody (vysoká cena) PENÍZE EU ŠKOLÁM č. projektu 1.07/1.5.00/ ; vzdělávací materiál III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Hobík.

12 Děkuji za pozornost!

13 Seznam literatury AMBROŽ, Oldřich; KANDUS, Bohumil; KUBÍČEK, Jaroslav. Technologie svařování a zařízení. 1. vydání. Ostrava : Česká svářečská společnost ANB, ZEROSS, s. ISBN S. BARTOŠ, Jaroslav; BERNAS, Jiří; VEINBERG, Jiří. Obloukové svařování. 1. vydání. Ostrava : ZEROSS, ISBN S. KUBÍČEK, Jaroslav. Technologie svařování [online], [cit ] 30 S. Dostupný z WWW: < svarovani kubicek.p df >. KOUKAL, Jaroslav. Historie tavného svařování kovů a předpokládaný vývoj svařování a příbuzných procesů. Svět svaru. 2011, č. 2, s ISSN MINAŘÍK, Václav. Obloukové svařování. Praha : Scientia, S. ISBN Svařování [online] c2011 [cit ]. Dostupné z WWW pod licencí Creative Commons: <

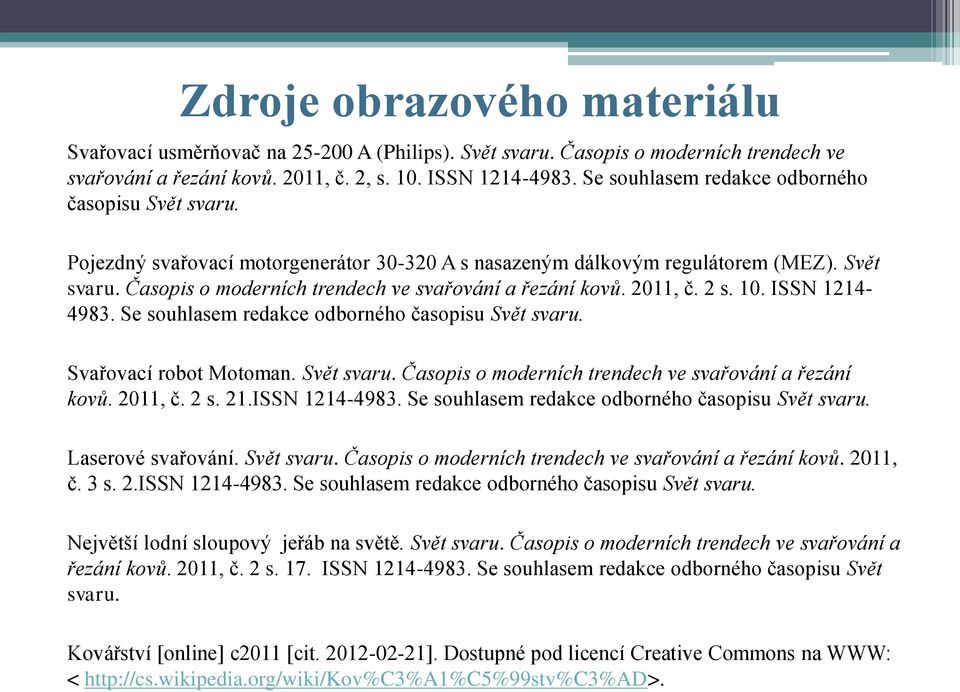

14 Zdroje obrazového materiálu Svařovací usměrňovač na A (Philips). Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2, s. 10. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Pojezdný svařovací motorgenerátor A s nasazeným dálkovým regulátorem (MEZ). Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 10. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Svařovací robot Motoman. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 21.ISSN Se souhlasem redakce odborného časopisu Svět svaru. Laserové svařování. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 3 s. 2.ISSN Se souhlasem redakce odborného časopisu Svět svaru. Největší lodní sloupový jeřáb na světě. Svět svaru. Časopis o moderních trendech ve svařování a řezání kovů. 2011, č. 2 s. 17. ISSN Se souhlasem redakce odborného časopisu Svět svaru. Kovářství [online] c2011 [cit ]. Dostupné pod licencí Creative Commons na WWW: <
