Mgr. Ladislav Blahuta

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Mgr. Ladislav Blahuta"

Transkript

1 Mgr. Ladislav Blahuta Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada ZÁKLADNÍ KURZ SVAŘOVÁNÍ - MAG, DUM č. 1

2 Elektrický proud Elektrický odpor Elektrické napětí Ohmův zákon Elektrická práce Elektrický výkon Značky a jednotky elektrických veličin

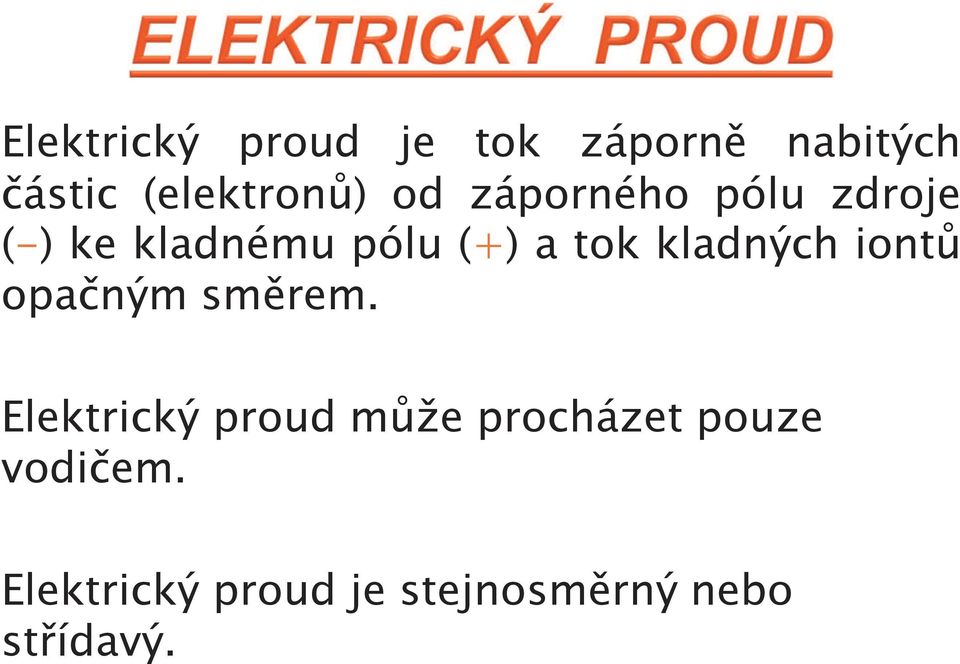

3 Elektrický proud je tok záporně nabitých částic (elektronů) od záporného pólu zdroje (-) ke kladnému pólu (+) a tok kladných iontů opačným směrem. Elektrický proud může procházet pouze vodičem. Elektrický proud je stejnosměrný nebo střídavý.

4 Stejnosměrný proud protéká vodičem stále jedním směrem. Střídavý proud protéká vodičem tak, že v závislosti na čase mění svůj směr. Velikost elektrického proudu I měříme množstvím náboje Q, který projde průřezem vodiče za jednu sekundu. Jednotkou elektrického proudu je ampér, jednotkou elektrického náboje je coulomb.

5 Elektrický proud charakterizuje intenzita proudu: I = Q t (A) Proud má velikost jednoho ampéru, procházíli vodičem náboj jednoho coulombu za jednu sekundu.

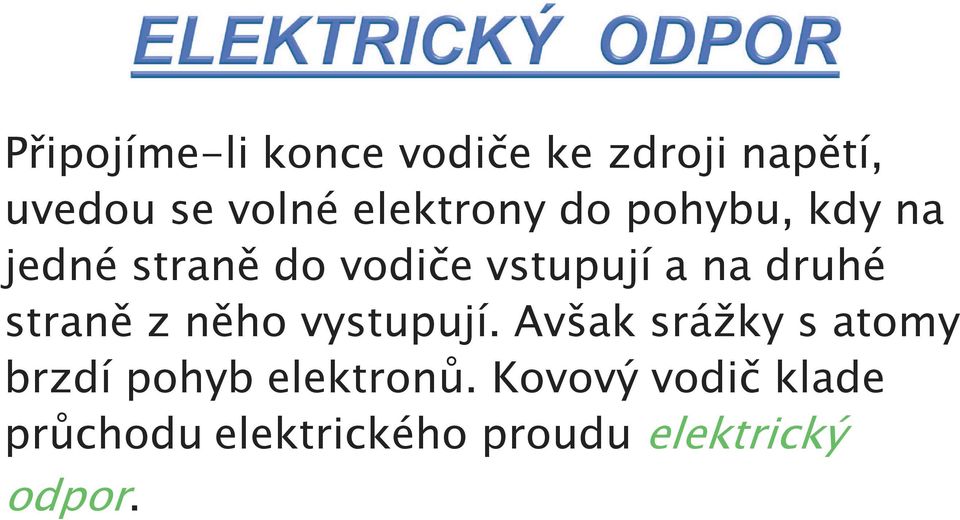

6 Připojíme-li konce vodiče ke zdroji napětí, uvedou se volné elektrony do pohybu, kdy na jedné straně do vodiče vstupují a na druhé straně z něho vystupují. Avšak srážky s atomy brzdí pohyb elektronů. Kovový vodič klade průchodu elektrického proudu elektrický odpor.

7 Odpor vodiče závisí na: materiálu vodiče, čistotě kovu vodiče, průřezu vodiče, délce vodiče, teplotě vodiče.

8 Odpor R vodiče je přímo úměrný délce vodiče l a nepřímo úměrný průřezu vodiče S. R = ρ l (Ω) S ρ rezistivita vodiče (závisí na materiálu vodiče)

9 Pro vedení elektrického proudu se používají vodiče z kovů, které dobře vedou elektrický proud a jsou poměrně čisté, např. hliník nebo měď. Za normální teploty vykazuje každý vodič elektrický odpor R, který se udává v ohmech Ω. Vodič má odpor jednoho ohmu, jestliže jím při napětí 1 V protéká proud 1 A.

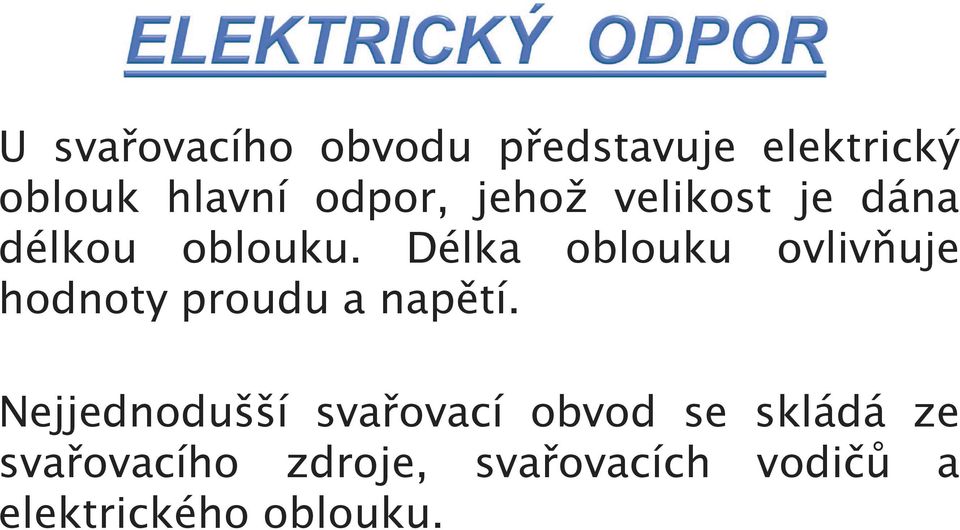

10 U svařovacího obvodu představuje elektrický oblouk hlavní odpor, jehož velikost je dána délkou oblouku. Délka oblouku ovlivňuje hodnoty proudu a napětí. Nejjednodušší svařovací obvod se skládá ze svařovacího zdroje, svařovacích vodičů a elektrického oblouku.

11

12 1. Jaký může být elektrický proud? 2. Na čem závisí elektrický odpor? 3. Jak se značí rezistivita vodiče a na čem závisí? Odpověď: 1. Elektrický proud může být stejnosměrný nebo střídavý. 2. Odpor vodiče závisí na: materiálu vodiče, čistotě kovu vodiče, průřezu vodiče, délce vodiče, teplotě vodiče. 3. Značí se řeckým písmenem ρ a závisí na materiálu vodiče.

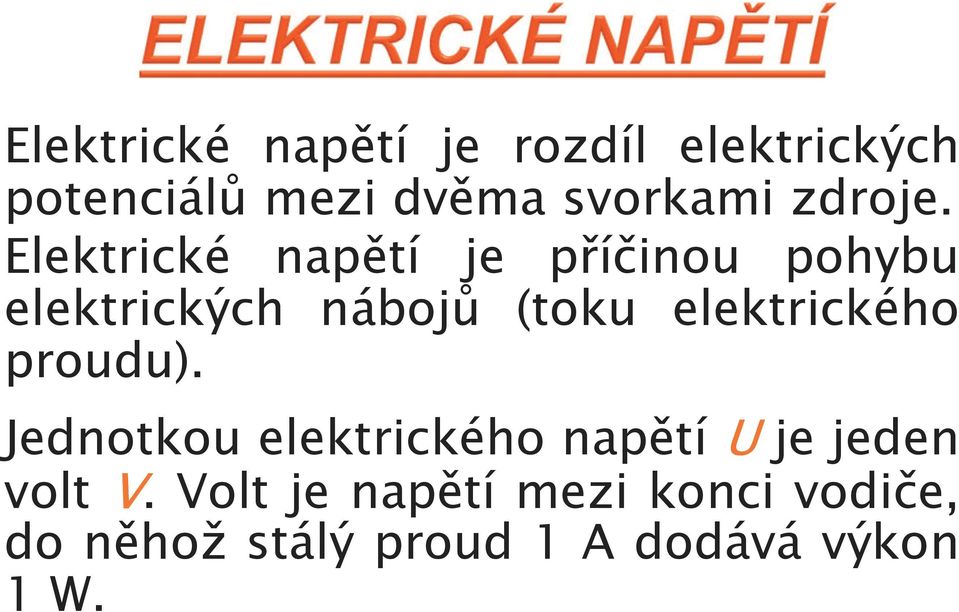

13 Elektrické napětí je rozdíl elektrických potenciálů mezi dvěma svorkami zdroje. Elektrické napětí je příčinou pohybu elektrických nábojů (toku elektrického proudu). Jednotkou elektrického napětí U je jeden volt V. Volt je napětí mezi konci vodiče, do něhož stálý proud 1 A dodává výkon 1 W.

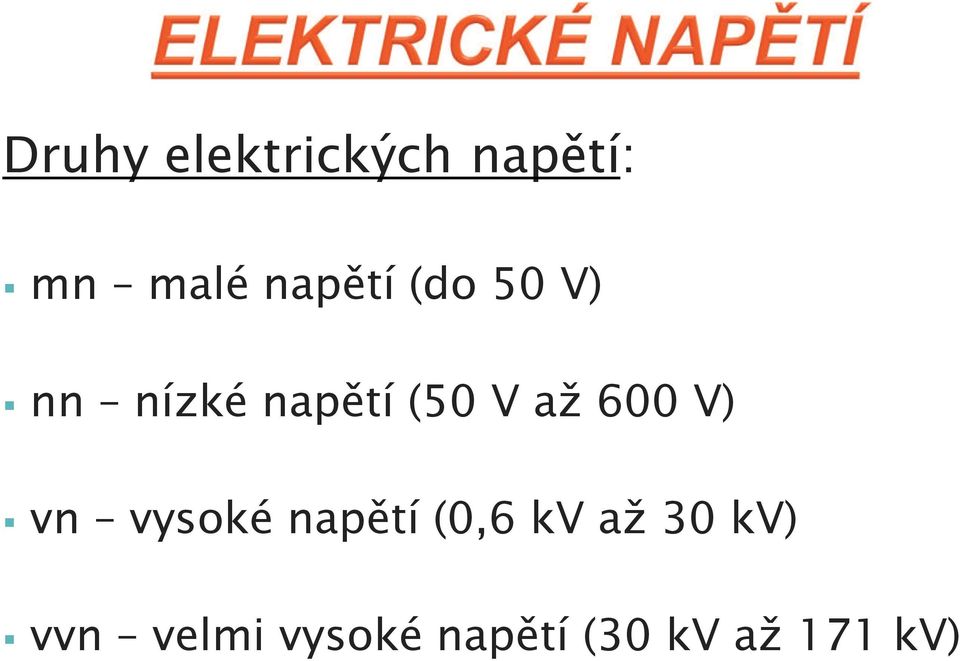

14 Druhy elektrických napětí: mn malé napětí (do 50 V) nn nízké napětí (50 V až 600 V) vn vysoké napětí (0,6 kv až 30 kv) vvn velmi vysoké napětí (30 kv až 171 kv)

15 Elektrická práce je mírou přeměny elektrické energie na jiné druhy energie. Elektrická práce se vykonává, přesunujeme-li náboj Q mezi dvěma místy, mezi nimiž je napětí U.

16 Ohmův zákon vyjadřuje závislosti mezi základními elektrotechnickými veličinami proudem I, napětím U a odporem R. Matematicky lze Ohmův zákon vyjádřit: U = R I (V)

17 Elektrická práce se vypočítá ze vztahu: W = Q U = U I t ( J ) Jednotkou práce je joule, ovšem v elektrotechnice se spíše používá watt sekunda a její násobky (1 J=1 Ws).

18 Součin proudu a napětí je elektrický výkon P. P = W t = U I (W) Jednotkou výkonu je watt. Jeden watt je výkon, při němž se vykoná práce jednoho joule za jednu sekundu.

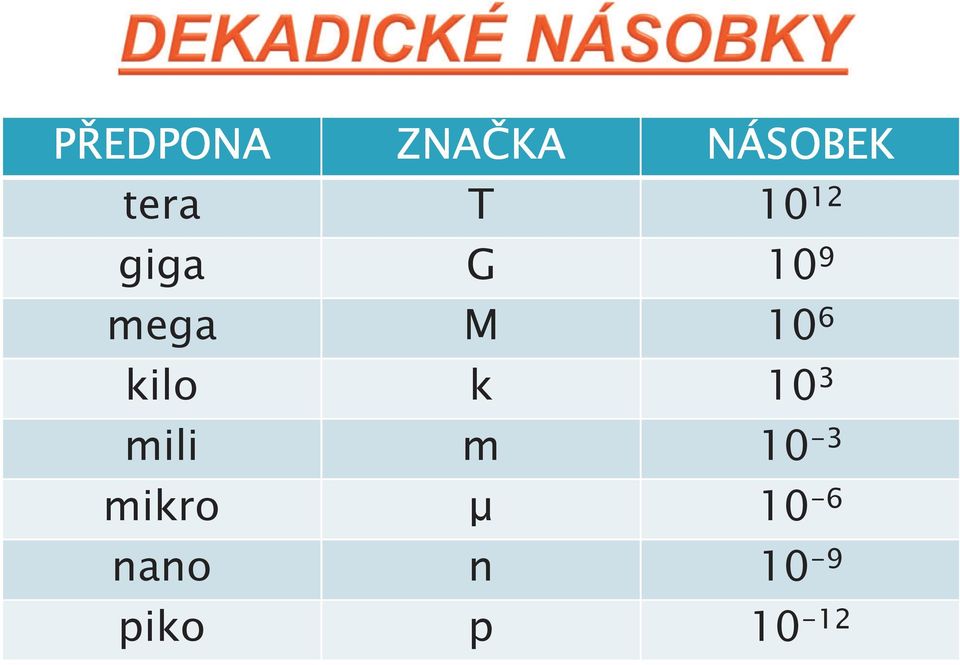

19 PŘEDPONA ZNAČKA NÁSOBEK tera T giga G 10 9 mega M 10 6 kilo k 10 3 mili m 10-3 mikro µ 10-6 nano n 10-9 piko p 10-12

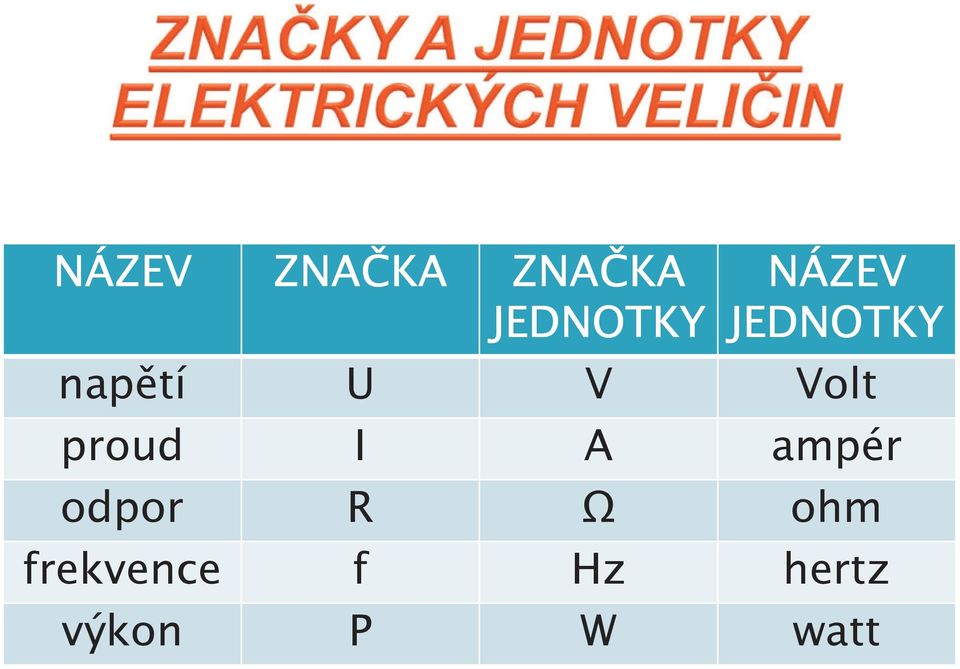

20 NÁZEV ZNAČKA ZNAČKA NÁZEV JEDNOTKY JEDNOTKY napětí U V Volt proud I A ampér odpor R Ω ohm frekvence f Hz hertz výkon P W watt

21 1. Definujte elektrické napětí. 2. Co vyjadřuje Ohmův zákon a jak ho lze vyjádřit matematicky? Odpověď: 1. Elektrické napětí je rozdíl elektrických potenciálů mezi dvěma svorkami zdroje. 2. Ohmův zákon vyjadřuje závislosti mezi základními elektrotechnickými veličinami proudem I, napětím U a odporem R. Matematicky ho lze vyjádřit:u=ri(ω)

22 MALINA, Z. Základní kurz svařování MIG/MAG. 5. vydání. Ostrava: ZEROSS, ISBN KOLEKTIV AUTORŮ. Technologie svařování a zařízení. Ostrava: ZEROSS, ISBN
