1 POWXG7510 NL Fr en de es it pt No da sv Fi el hr sr cs sk ro pl hu bg

2 NL Nederlands Vertaalde versie van de originele handleiding FR Français Traduction du mode d emploi d origine EN English Original instruction manual DE Deutsch Übersetzung der Original-Gebrauchsanweisung ES Español Traducción del manual de instrucciones original IT Italiano Traduzione del manuale di istruzioni originale PT Português Tradução do manual de instruções original NO Norsk oversettelse av original brukerveiledning DA Dansk oversættelse af den originale brugsvejledning SV Svenska Översättning av den ursprungliga bruksanvisningen FI Suomi alkuperäisen ohjekirjan käännös EL Eλληνικά Μετάφραση του πρωτότυπου εγχειριδίου οδηγιών HR Hrvatski Prijevod originalnog priručnika s uputama za rad SR Srpski prevod originalnog uputstva za upotrebu CS Česky překlad originálního návodu k použití SK Slovenčina Preklad návodu na používanie z originálu RO Română Traducerea manualului de instrucţiuni originale PL Polski Tłumaczenie oryginalnej instrukcji obsługi HU Magyar Az eredeti kezelési utasítás fordítása BG Български Превод на оригиналното ръководство

3 POWXG Copyright 2011 VARO

4 POWXG7510 CS 1 POPIS SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis 4 5 MONTÁŽ Skříňka na trávu Kolo a držadlo Seřizovač výšky sečení Vak na sběr trávy Hák uvolňovače tahu pro prodlužovací kabel 5 6 PŘED PRVNÍM POUŽITÍM NÁSTROJE Spuštění kultivátoru 5 7 OBSLUHA Sečení trávy Čepel Výměna čepele 6 8 ČIŠTĚNÍ A ÚDRŽBA TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ USKLADNĚNÍ ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ... 8 Copyright 2011 VARO P a g e 1

5 ELEKTRICKÝ KULTIVÁTOR TRÁVNÍKU POWXG7510 POWXG7510 CS UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 1 POPIS 1. Páčka vypínače 2. Zástrčka kombinovaná s vypínačem 3. Kabelová svorka pro kabel motoru 4. Elektrický kabel 5. Skříňka na trávu 6. Kolo 7. Kryt motoru 8. Zadní kryt 9. Spojovací trubka 10. Plastové ruční kolečko 11. Trubka držadla 12. Hák uvolňovače tahu pro prodlužovací kabel SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. 3 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly: Před použitím si přečtěte návod Varování! Otáčející se čepele! Označuje riziko úrazu nebo poškození nástroje Udržujte okolostojící osoby mimo dosah Dojde li k poškození nebo naříznutí kabelu, ihned zástrčku odpojte od sítě a teprve poté se dotýkejte čepelí Doporučujeme nosit prostředky na ochranu před hlukem Copyright 2011 VARO P a g e 2

6 POWXG7510 CS 4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 4.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 4.2 Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 4.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Copyright 2011 VARO P a g e 3

7 POWXG7510 CS Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 4.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 4.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 5 MONTÁŽ POZOR! Před jakýmikoliv úpravami nebo údržbou odpojte proudovou zástrčku. Některé díly kultivátoru byly před přepravou demontovány. Šrouby, ruční kolečka, kabelové svorky, kabelový hák, šroubováky a francouzský klíč najdete v plastových sáčcích. Jejich montáž je snadná, budete-li postupovat podle následujících pokynů: 5.1 Skříňka na trávu Složte dohromady textilní vak a ocelový rám Copyright 2011 VARO P a g e 4

8 POWXG7510 CS 5.2 Kolo a držadlo Vyjměte kultivátor z obalu. Namontujte 4 kola do 4 držáků v rámu a důkladně je utáhněte dodanými šrouby a těsnicími kroužky. Napojte spojovací trubku k rámu. Vložte matice do dodaných plastových ručních koleček. Hák na prodlužovací kabel nasuňte na trubku držadla a připojte trubku držadla ke spojovací trubce pomocí dodaných šroubů s kulatou hlavou. Připevněte kabel vedoucí od zástrčky kombinované s vypínačem k motoru podél spojovací trubky pomocí dodaných kabelových svorek. 5.3 Seřizovač výšky sečení Je k dispozici šest různých nastavení řezací hloubky. Požadované výšky docílíte změnou polohy kyvné páky u každého kola. Všechna čtyři kola musejí mít stejnou výšku. 5.4 Vak na sběr trávy Otevřete zadní kryt, připojte záchytný vak k rámu prostřednictvím 2 háků na záchytném vaku. 5.5 Hák uvolňovače tahu pro prodlužovací kabel Abyste se vyhnuli nechtěnému vytažení prodlužovacího kabelu ze zástrčky kombinované s vypínačem, ujistěte se, že vedete prodlužovací kabel hákem správně. 6 PŘED PRVNÍM POUŽITÍM NÁSTROJE 6.1 Spuštění kultivátoru Před kultivací se ujistěte, že řezací nástroje nejsou ani tupé ani jakkoliv poškozené a že i jejich upevňovací mechanismy jsou v dobrém stavu. V případě potřeby jakékoliv tupé nebo poškozené řezací nástroje vyměňte. Před prováděním kontroly vytáhněte síťovou zástrčku. Aby se předešlo nechtěnému spuštění kultivátoru, je zástrčka kombinovaná s vypínačem vybavena bezpečnostním tlakovým spínačem, který je nejprve třeba stisknout a teprve poté lze zatáhnout za páčku vypínače. Když se páčka vypínače uvolní, bezpečnostní tlakový spínač se musí vrátit do výchozí polohy. Ujistěte se, že prodlužovací kabel není v dosahu čepele kultivátoru. Stiskněte bezpečnostní tlakový spínač a zatáhněte za páčku vypínače. Před kultivací tuto operaci proveďte několikrát, aby bylo zaručeno, že vše řádně funguje. Než začnete na kultivátoru s úpravami nebo opravami, vyčkejte, dokud se čepel nepřestane otáčet. Před jakýmikoliv úpravami, údržbou či opravou odpojte proudovou zástrčku. 7 OBSLUHA 7.1 Sečení trávy Výšku posečení zvolte tak, aby odpovídala momentální výšce trávy. Vyhýbejte se provádění kultivace v situacích, kdy nelze volně pohybovat prodlužovacím kabelem. Abyste předešli ucpání otvoru vyhazovače a zbytečnému přetížení motoru, tlačte stroj vhodnou rychlostí, tedy nepříliš rychle. Vyhýbejte se práci v dešti a ve vlhké trávě. 7.2 Čepel Copyright 2011 VARO P a g e 5

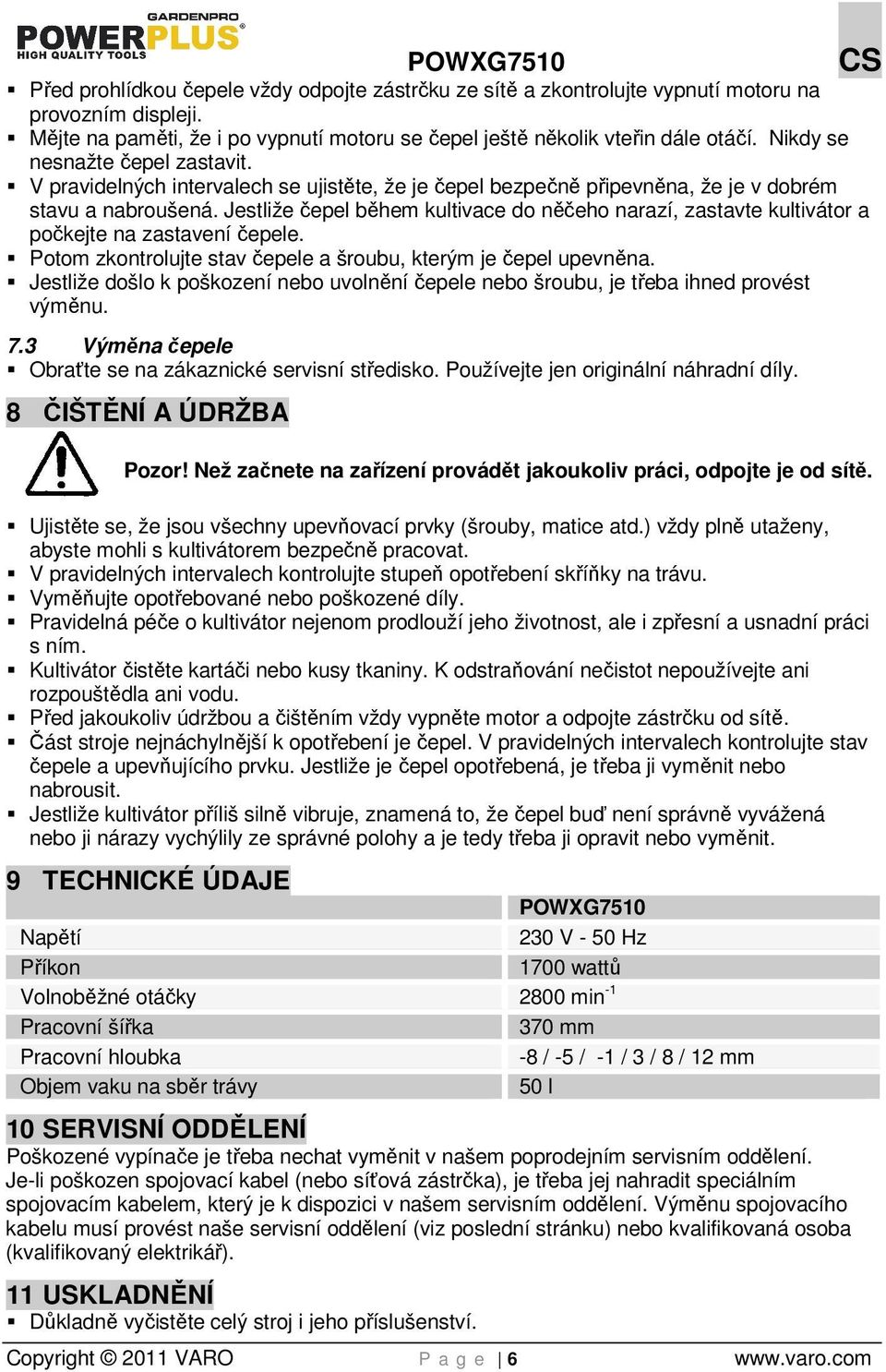

9 POWXG7510 CS Před prohlídkou čepele vždy odpojte zástrčku ze sítě a zkontrolujte vypnutí motoru na provozním displeji. Mějte na paměti, že i po vypnutí motoru se čepel ještě několik vteřin dále otáčí. Nikdy se nesnažte čepel zastavit. V pravidelných intervalech se ujistěte, že je čepel bezpečně připevněna, že je v dobrém stavu a nabroušená. Jestliže čepel během kultivace do něčeho narazí, zastavte kultivátor a počkejte na zastavení čepele. Potom zkontrolujte stav čepele a šroubu, kterým je čepel upevněna. Jestliže došlo k poškození nebo uvolnění čepele nebo šroubu, je třeba ihned provést výměnu. 7.3 Výměna čepele Obraťte se na zákaznické servisní středisko. Používejte jen originální náhradní díly. 8 ČIŠTĚNÍ A ÚDRŽBA Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. Ujistěte se, že jsou všechny upevňovací prvky (šrouby, matice atd.) vždy plně utaženy, abyste mohli s kultivátorem bezpečně pracovat. V pravidelných intervalech kontrolujte stupeň opotřebení skříňky na trávu. Vyměňujte opotřebované nebo poškozené díly. Pravidelná péče o kultivátor nejenom prodlouží jeho životnost, ale i zpřesní a usnadní práci s ním. Kultivátor čistěte kartáči nebo kusy tkaniny. K odstraňování nečistot nepoužívejte ani rozpouštědla ani vodu. Před jakoukoliv údržbou a čištěním vždy vypněte motor a odpojte zástrčku od sítě. Část stroje nejnáchylnější k opotřebení je čepel. V pravidelných intervalech kontrolujte stav čepele a upevňujícího prvku. Jestliže je čepel opotřebená, je třeba ji vyměnit nebo nabrousit. Jestliže kultivátor příliš silně vibruje, znamená to, že čepel buď není správně vyvážená nebo ji nárazy vychýlily ze správné polohy a je tedy třeba ji opravit nebo vyměnit. 9 TECHNICKÉ ÚDAJE POWXG7510 Napětí 230 V - 50 Hz Příkon 1700 wattů Volnoběžné otáčky 2800 min -1 Pracovní šířka 370 mm Pracovní hloubka -8 / -5 / -1 / 3 / 8 / 12 mm Objem vaku na sběr trávy 50 l 10 SERVISNÍ ODDĚLENÍ Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení. Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář). 11 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho příslušenství. Copyright 2011 VARO P a g e 6

10 POWXG7510 CS Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám. Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte v temnu. Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 12 ZÁRUKA Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běžného opotřebení, jako jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Tato záruka se vztahuje na veškeré materiálové či výrobní vady s výjimkou baterií, nabíječek, a vadných dílů podléhajících běžnému opotřebení, jakými jsou především ložiska, kartáče, kabely, konektory... Příslušenství jako jsou vrtáky, vrtací bity, pilové listy, atd. rovněž nespadá pod tuto záruku. Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení. Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje. Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus. Více informací můžete vždy získat na čísle Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak. Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení. Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující. Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno. Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 13 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. Copyright 2011 VARO P a g e 7

11 14 PROHLÁŠENÍ O SHODĚ POWXG7510 CS VARO N.V. Joseph Van Instraat 9, BE2500 Lier Belgija, izjavljuje da je, Tip ureñaja : Elektrický Kultivátor Trávníku Marka : POWERplus Oznaka modela : POWXG7510 usklañen sa osnovnim zahtevima i ostalim srodnim odredbama važećih Evropskih direktiva, a na osnovu primene Evropskih harmonizovanih standarda. Svaka neodobrena izmena ovog ureñaja poništava ovu izjavu. Evropske direktive i njihove dopunske direktive: 2006/95/EC Direktiva o niskom naponu 2004/108/EEC Direktiva o elektromagnetnoj kompatibilnosti 2006/42/EC Direktiva o mašinama 2000/14/EC Direktiva o emisiji buke ureñaja van zatvorenog prostora LwA = 89 db Evropski harmonizovani standardi i njihove dopune: EN : 2002 EN : 2005 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Dolepotpisani zastupa i ima punomoćje uprave preduzeća, Philippe Vankerkhove Menadžer za sertifikaciju Datum : 18/10/2010 Copyright 2011 VARO P a g e 8

12 DESIGNED AND MARKETED BY VARO copyright by varo VARO - VIC. VAN ROMPUY N.V. Joseph van instraat 9 - B-2500 Lier - Belgium Offices: Iberica Bricolage s.l. - España Asia Pacific ltd - hong kong Asia Pacific Shanghai - China p.r.c.
