2 POWXG9417 CS 1 OBLAST POUŽITÍ POPIS (OBR. A) SEZNAM OBSAHU BALENÍ OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE PŘED SPUTĚNÍM VEZMĚTE V ÚVAHU NÁSLEDUJÍCÍ SKUTEČNOSTI! INSTALACE UVEDENÍ DO PROVOZU Nastavení bodu zapnutí a vypnutí ČITĚNÍ A ÚDRBA Pokyny k údrbě Čitění oběného kola TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ ŘEENÍ PROBLÉMŮ USKLADNĚNÍ ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ... 8 Copyright 2010 VARO stránka 1

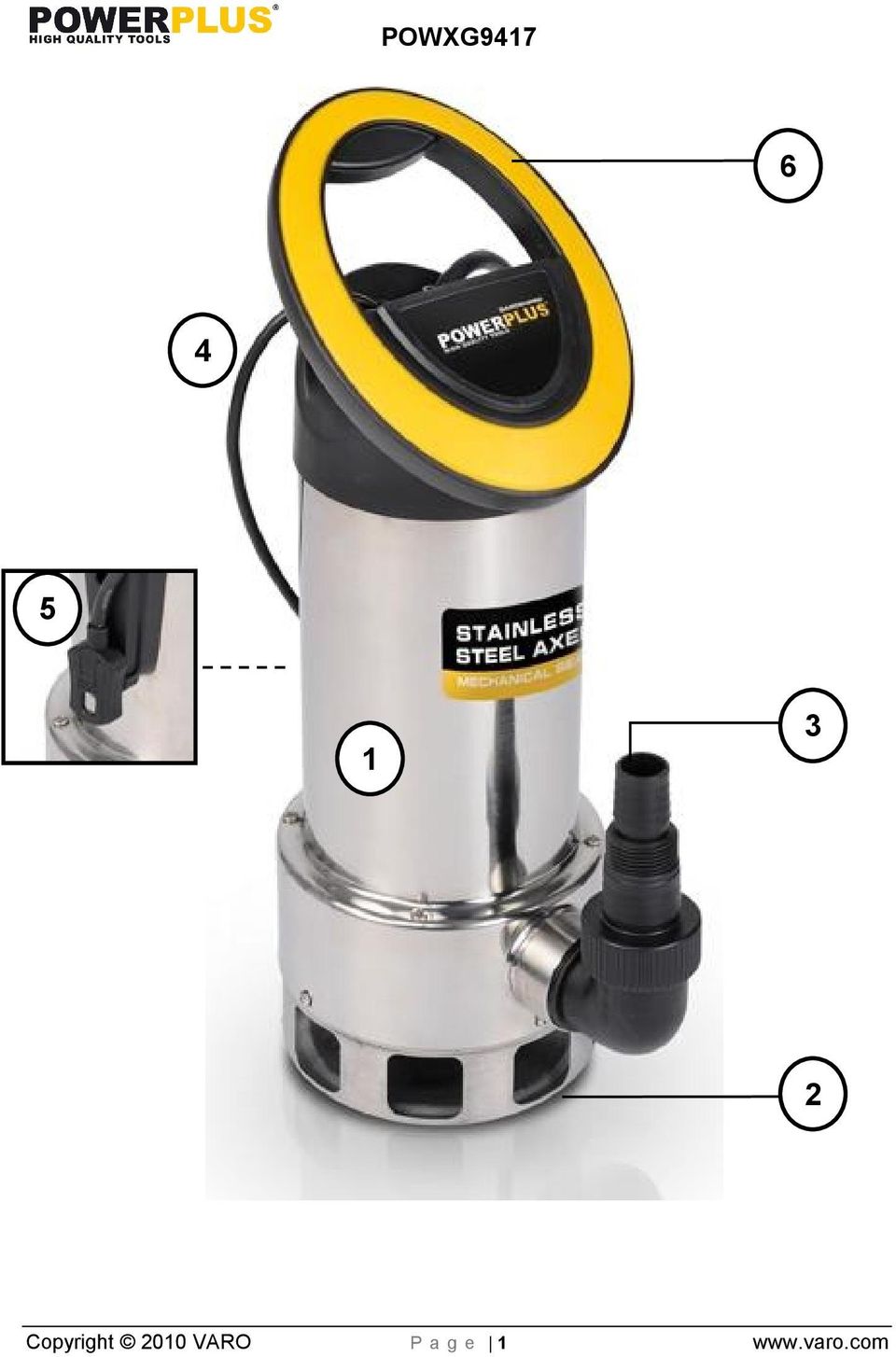

3 PONORNÉ ČERPADLO 750W S ČIDLEM POWXG9417 POWXG9417 CS 1 OBLAST POUŽITÍ Toto čerpadlo se primárně pouívá k čerpání vody ze sklepa. Je-li namontováno do šachty, poskytuje ochranu před zaplavením. Lze jej také použít všude tam, kde je nutné přečerpávat vodu z místa na místo, např. v domě, v zemědělství, v zahradnictví, u kanalizace a mnoha dalších oblastech. Nástroj není určen ke komerčnímu vyuití. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k pouití a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 POPIS (OBR. A) 1. Kryt motoru 2. Přívod vody 3. Výpusť vody 4. Kabel a zástrčka 5. Čidlo 6. Držadlo 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Uložte si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! Ponorné čerpadlo s elektrickým kabelem (RNF) s uzemněnou zástrčkou Připojení výpusti Návod k použití Jestlie některé díly chybí nebo jsou pokozeny, obraťte se na svého obchodníka. 4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, poáru a/nebo vánému úrazu. Uschovejte si vekerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor. Copyright 2010 VARO stránka 2

4 POWXG9417 CS 5 PŘED SPUTĚNÍM VEZMĚTE V ÚVAHU NÁSLEDUJÍCÍ SKUTEČNOSTI! Čerpadlo musí připojeno do nárazuvzdorné zásuvky, která byla nainstalována v souladu s příslunými normami a směrnicemi. Zásuvka musí být zapojena do elektrické sítě o napětí V a kmitočtu 50Hz. Pojistka: min. 6 A. Upozornění! Pokud je čerpadlo provozováno v blízkosti plaveckých bazénů, zahradních jezírek nebo jejich okolí, musí být zapojeno přes proudový chránič s jmenovitým vypínacím proudem max. 30 ma (podle směrnice VDE 0100, část 702 a 738). Čerpadlo nesmí být v provozu, pokud jsou v plaveckém bazénu nebo zahradním jezírku jakékoliv osoby! Obraťte se na elektrotechnika! Pozor! (Důleité z hlediska vlastní bezpečnosti) Před sputěním nového ponorného čerpadla si nechte odborníkem zkontrolovat následující položky: Uzemnění Nulový vodič Proudový chránič musí vyhovovat bezpečnostním normám rozvodné společnosti a musí bezporuchově pracovat. Elektrická zapojení musí být chráněna proti vlhkosti. Hrozí-li nebezpečí zaplavení, je třeba elektrické připojení přemístit do vyí polohy. Za vech okolností je nutné se vyhnout čerpání jak agresivních tekutin, tak abrazivních materiálů. Ponorné čerpadlo poháněné motorem je třeba chránit před mrazem. Čerpadlo je rovně třeba chránit před chodem nasucho. Je třeba přijmout opatření k zabránění přístupu dětí. Rozsah použití Ponorné čerpadlo je určeno pro cirkulaci vody o teplotě max. 35 C. Toto čerpadlo nesmí být pouíváno na jiné tekutiny, zvlátě pohonné hmoty, čisticí tekutiny nebo jiné chemické látky! 6 INSTALACE Motor ponorných čerpadel lze nainstalovat podle následujících pokynů: Ve stacionární poloze s pevným (nepohyblivým) potrubím nebo Ve stacionární poloze s pružnou hadicí. Poznámka! Čerpadlo nikdy neinstalujte tak, aby bylo pověeno bez jakékoliv opory za napájecí kabel nebo potrubí. Ponorné čerpadlo musí být upevněno na speciálně připravenou oporu nebo musí být umístěno na dně achty. Chcete-li zajistit, aby čerpadlo náleitě pracovalo, musí být dno jámy zbaveno vekerého bláta a nečistot. Pokud hladina vody v jámě poklesne, můe kal v achtě příli rychle vyschnout a způsobit, e se čerpadlo nerozběhne. V případě potřeby proto ponorné čerpadlo pravidelně kontrolujte (provedením zkuebního sputění). Bod vypnutí lze nastavit přestavením zástrčky s čidlem (5) do jedné ze 4 možných poloh. Copyright 2010 VARO stránka 3

5 POWXG9417 CS Elektrická síť Ponorné čerpadlo je vybaveno nárazuvzdornou zástrčkou, která splňuje normu. Čerpadlo je konstruováno tak, aby je bylo moné zapojit do uzemněné elektrické zásuvky V~ 50Hz. Ujistěte se, e je zásuvka dostatečně jitěna (min. 6 A) a ve vynikajícím stavu. Zapojte zástrčku do zásuvky a čerpadlo je připraveno ke sputění. Důleitá poznámka! Jestlie dojde k pokození přívodního kabelu nebo zástrčky externími vlivy, je zakázáno kabel opravovat. 7 UVEDENÍ DO PROVOZU Po pečlivém přečtení těchto pokynů můete čerpadlo připravit k činnosti po zváení následujících okolností: Zkontrolujte, zda čerpadlo stojí na dně achty. Zkontrolujte správné napojení tlakové hadice. Zkontrolujte, je-li elektrické připojení v souladu s parametry sítě V~ 50Hz. Zkontrolujte, je-li elektrická zásuvka v dobrém stavu. Ujistěte se, že voda ani vlhkost nepronikají k napájení. Zabraňte chodu čerpadla nasucho. 7.1 Nastavení bodu zapnutí a vypnutí Bod zapnutí lze nastavit přestavením zástrčky s čidlem (5) do jedné ze 4 moných poloh. Zapínání a vypínání čerpadla je zaloeno na principu "Hallova napětí" (Hallova efektu). (Edwin Herbert Hall ( 7. listopadu listopadu 1938). Zapínání a vypínání vodního čerpadla se řídí kombinací dvou signálů: změny rychlosti motoru (pod zátěí / bez zátěe) a změny hladiny vody (ponořené / suché). Provoz: 1. Kdy čerpadlo běí bez zátěe (nasucho), elektronický spínač čerpadlo po 10 vteřinách vypne. Je-li čidlo stále zavodněno, lze čerpadlo znovu spustit vytaením zástrčky a jejím opakovaným zasunutím (resetem). 2. Kdy je čerpadlo zavodněno (pod zátěí) a hladina vody je nad oběma dotykovými body (čerpadlo je ponořeno), elektronický spínač spustí čerpadlo. Kdy je hladina vody pod minimální čerpací hladinou (čerpadlo je na suchu), elektronický spínač čerpadlo vypne. 3. Kdy se motor čerpadla zablokuje (následkem přetíení), elektronický spínač vypne čerpadlo. Čerpadlo lze znovu spustit pouze vytaením zástrčky a jejím opakovaným zasunutím (resetem). Toto zařízení nemohou pouívat děti nebo lidé s fyzickým, duševním nebo vývojovým postiením nebo lidé s nedostatečnými zkuenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, e si sami prostudovali předcházející pokyny upravující pouívání tohoto zařízení. Copyright 2010 VARO stránka 4

6 8 ČITĚNÍ A ÚDRBA POWXG9417 CS Pozor! Ne začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. Nikdy nepouívejte rozpoutědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpoutědla mohou pokodit plastové díly. 8.1 Pokyny k údrbě Toto ponorné čerpadlo je schváleným výrobkem s malými nároky na údržby vysoké kvality a prochází přísnými výstupními kontrolami. Doporučujeme pravidelnou kontrolu a údrbu, aby byl zajitěn dlouhý a nepřeruovaný provoz. Důleitá poznámka! Před kadou údrbou odpojte zástrčku z elektrické sítě. V případě, e se čerpadlo v průběhu čerpání často stěhuje, mělo by být po kadém pouití opláchnuto čistou vodou. Vekeré vláknité částice, které se mohou v čerpadle zachytit, je třeba vymývat proudem vody. Dno achty se musí kadé 3 měsíce čistit od bahna. Nánosy z plovákového spínače odstraňujte oplachem čistou vodou. 8.2 Čitění oběného kola Pokud dojde k nadměrnému usazení nečistot na tělese čerpadla, je třeba odmontovat spodní část čerpadla následujícím způsobem: 1. Z tělesa čerpadla sejměte nasávací klec. 2. Očistěte oběné kolo čistou vodou. Důleité! Nepokládejte čerpadlo na oběné kolo! 3. Sestavení proveďte v opačném pořadí. Copyright 2010 VARO stránka 5

7 9 TECHNICKÉ ÚDAJE POWXG9417 CS Typ POW XG9417 Napětí/kmitočet V~ 50Hz Příkon 750 W Max. čerpané mnoství l/h Max. výtlačná výka 7,5 m Max. hloubka ponoru max. 8 m Max. teplota vody 35 C Připojení hadice 5/4" Max. velikost nečistot 35 mm Výška hladiny v bodě zapnutí cca 55 cm Výška hladiny v bodě vypnutí cca 5 cm Na čistou / znečitěnou vodu: Znečitěná Kryt (plastový (P) / z nerezové oceli (NO) ) SS Přívod vody (plastový (P) / z nerezové oceli (NO) ) SS Hmotnost 7,6 kg 10 SERVISNÍ ODDĚLENÍ Pokozené vypínače je třeba nechat vyměnit v naem poprodejním servisním oddělení. Je-li pokozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v naem servisním oddělení. Výměnu spojovacího kabelu by mělo provést nae servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář). 11 ŘEENÍ PROBLÉMŮ Problémy Příčiny Náprava Čerpadlo se nespustí. - Není dodávka elektrického proudu. - Zkontrolujte přívod elektrického proudu.. Kapalina neprotéká. Nedostatečný průtok Čerpadlo se vypne po krátké chvíli provozu. - Síto v sání je ucpané. - Tlaková hadice je ohnutá. - Síto v sání je ucpané. - Snížená kapacita vlivem nečistot a abrazivních látek ve vodě. - Tepelná pojistka vypíná čerpadlo z důvodu nečistot ve vodě. - Voda je příli teplá. Tepelná pojistka vypíná čerpadlo. - Vyčistěte síto v sání proudem vody. - Hadici narovnejte. - Vyčistěte síto v sání. - Vyčistěte čerpadlo a vyměňte opotřebené součásti. - Odpojte čerpadlo ze sítě. Vyčistěte čerpadlo i achtu. - Zajistěte, aby teplota vody nepřesahovala 35 C. Copyright 2010 VARO stránka 6

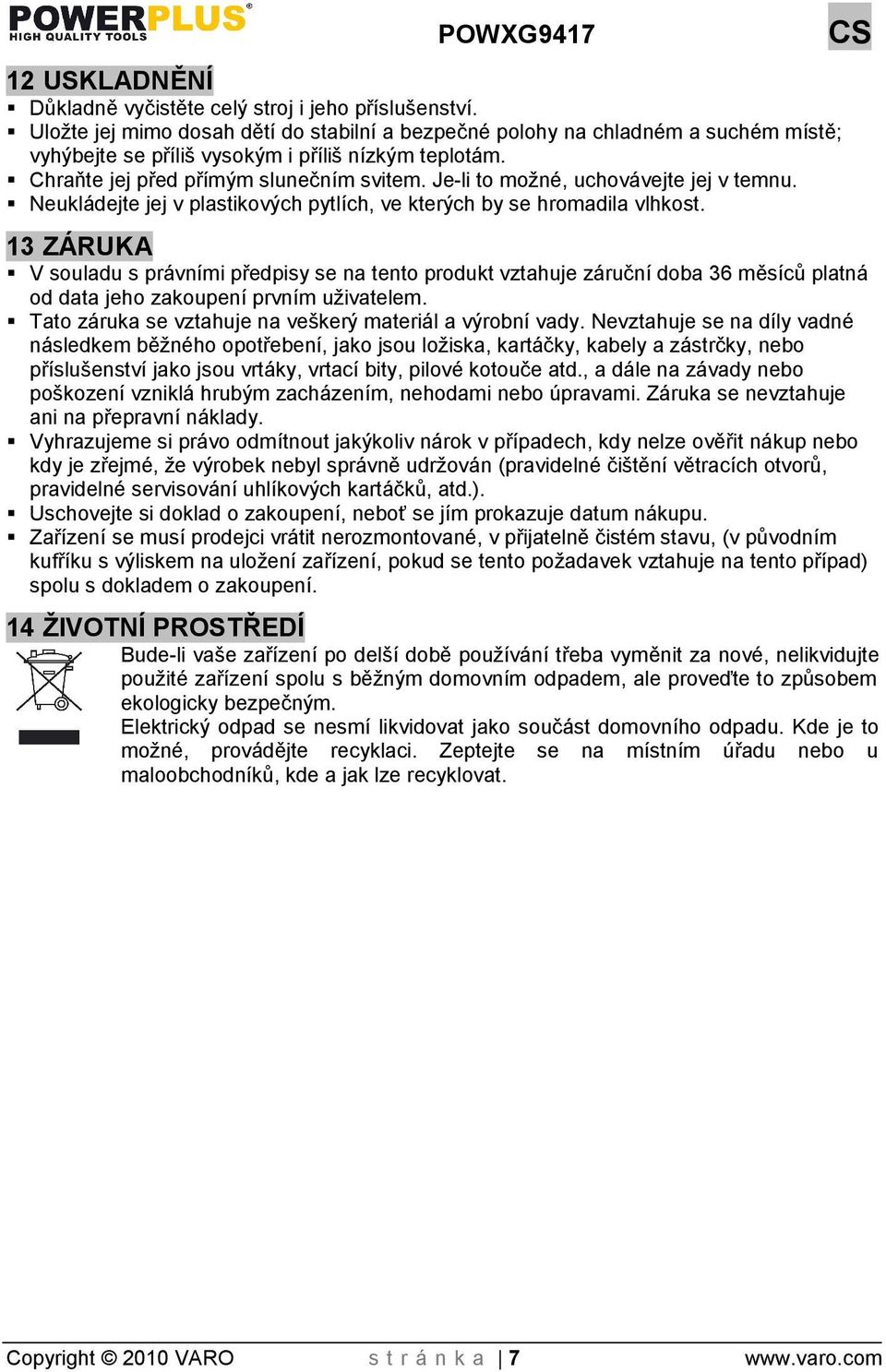

8 POWXG9417 CS 12 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho přísluenství. Ulote jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příli vysokým i příli nízkým teplotám. Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu. Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 13 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běného opotřebení, jako jsou loiska, kartáčky, kabely a zástrčky, nebo přísluenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, e výrobek nebyl správně udrován (pravidelné čitění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uloení zařízení, pokud se tento poadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 14 IVOTNÍ PROSTŘEDÍ Bude-li vae zařízení po delí době pouívání třeba vyměnit za nové, nelikvidujte pouité zařízení spolu s běným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to moné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat. Copyright 2010 VARO stránka 7
