BŘEMENOVÝ MAGNET ALFRA TML1000

Transkript

1 BŘEMENOVÝ MAGNET ALFRA TML1000 obj.č Návod na obsluhu zařízení ZMĚNA VYHRAZENA verze:

2 Obsah 1 Bezpečnostní instrukce Správné použití Popis zařízení Technické specifikace Značení na břemenovém magnetu Uvedení do provozu Otáčení nebo vertikální zvedání břemen Příklad Nastavitelný tlumič nárazů Základní informace týkající se manipulace s břemenovým magnetem Tloušťka materiálu Materiál Vlastnosti povrchu Rozměry břemene Vyrovnání břemene Teplota Údržba a revize břemenového magnetu Před každým použitím Jednou týdně Jednou měsíčně Jednou ročně Po 5 letech nebo zvedacích operacích Podrobné výkonové parametry břemenového magnetu TML Prohlášení o shodě EC ve smyslu Směrnice o strojních zařízeních 2006/42/EC Záruky N.KO spol. s r.o. považuje záruku za neplatnou v případě: Kontakty

3 Vážený zákazníku, Děkujeme, že jste si zakoupili jeden z našich produktů a doufáme, že s ním budete plně spokojeni. Před použitím si vždy pečlivě prostudujte návod k obsluze. 1 Bezpečnostní instrukce Při práci s břemenovým magnetem může v důsledku nesprávného používání nebo špatné údržby dojít k vážné nehodě a vážnému zranění nebo dokonce smrti. Přečtěte si proto pozorně bezpečnostní pokyny uvedené v tomto návodu k obsluze. Máte-li jakékoli dotazy, obraťte se na N.KO spol. s r.o., popřípadě svého dodavatele. Vždy.. břemenový magnet aktivujte zcela aktivujte břemenový magnet na kovových, feromagnetických materiálech při zvedání používejte celou magnetickou plochu magnetu zvedání břemene provádějte na rovných plochách zkontrolujte magnetickou přídržnou sílu mírným nadzvednutím břemene o cca 10 cm dosedací plochu magnetu udržujte čistou a prostou veškerých nečistot, okují, špon nebo zbytků svářecího materiálu břemenový magnet odkládejte šetrně, aby nedošlo k poškození magnetické dosedací plochy před manipulací s materiálem zkontrolujte, zda je volné pracoviště a nehrozí nebezpečí dodržujte uvedenou maximální nosnost magnetu před použitím zkontrolujte magnetický povrch a celý břemenový magnet, zda nedošlo k jakémukoliv poškození používejte vhodná zvedací zařízení postupujte podle pokynů v tomto návodu k obsluze je potřeba důkladně zaškolit nové pracovníky pracující s břemenovými magnety dodržujte místní platné předpisy skladujte a používejte magnet pouze v suchém prostředí 3

4 Nikdy.. nezvedejte kulaté nebo zaoblené předměty nepřekročujte uvedenou maximální nosnost nemanipulujte s břemenem nad osobami nezvedejte více kusů břemene současně nevypínejte břemenový magnet, dokud není břemeno bezpečně odloženo břemena nerozhoupávejte a zprudka nezastavujte nezvedejte břemena překračující doporučené rozměry nezvedejte břemena s dutinami, výřezy nebo otvory nezvedejte nerovnoměrná břemena neprovádějte změny na břemenových magnetech a neodstraňujte výstražné štítky nepoužívejte břemenový magnet, pokud je poškozený nebo pokud není kompletní břemenový magnet a zejména dosedací plochu magnetu nevystavujte silným nárazům nebo úderům nezdržujte se pod zvednutým břemenem nezvedejte břemena, pokud se v ohrožené oblasti zdržují lidé nenechávejte zavěšené břemeno bez dozoru břemenové magnety nepoužívejte bez odborného zaškolení, pokud jste se předtím neseznámili s tímto návodem k obsluze a neporozuměli mu břemenový magnet nikdy nepoužívejte k podpírání, zvedání nebo přepravě osob břemenový magnet nepoužívejte při teplotách nad 60 C (140 F) břemenové magnety nesmí přijít do styku s žíravinami Osoby s kardiostimulátorem nebo s jinými lékařskými přístroji smí břemenové magnety používat pouze s předchozím souhlasem lékaře! 4

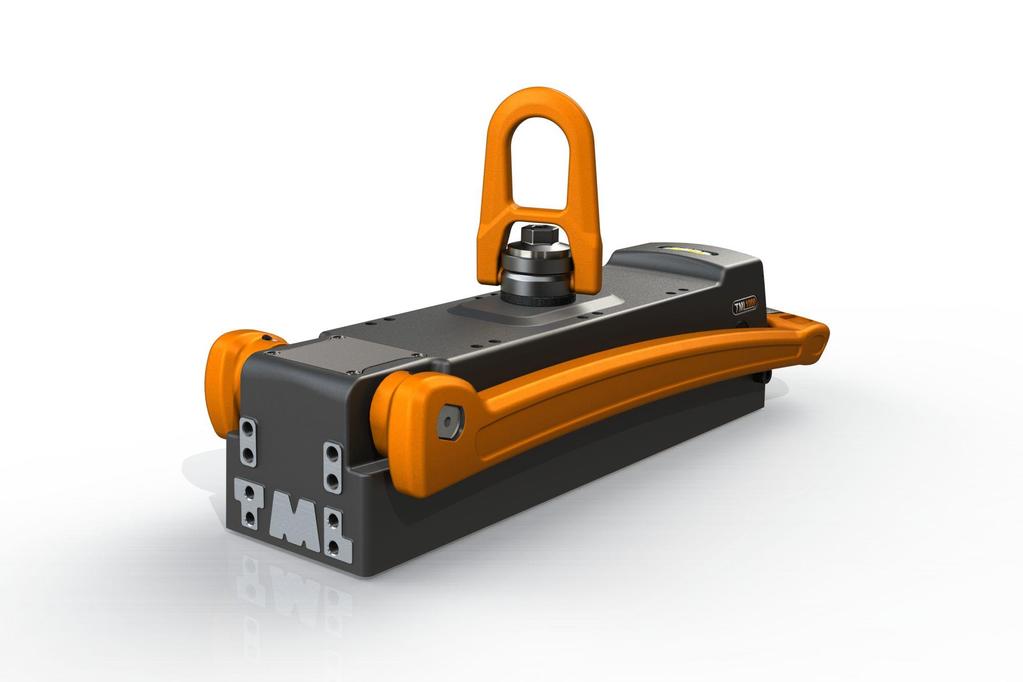

5 2 Správné použití Permanentní břemenový magnet TML 1000 je zkonstruován pro zvedání feromagnetických kovových břemen a smí se používat pouze v rozsahu povoleného zatížení. K určenému použití patří také dodržování výrobcem předepsaných podmínek pro uvedení do provozu, provoz, prostředí a provádění údržby. Za správné použití, údržbu, ošetřování a porozumění návodu k obsluze břemenového magnetu odpovídá výhradně uživatel. Je také jeho povinností porozumět návodu k obsluze. 3 Popis zařízení Zvedací magnet TML (Thin Material Lifter) je permanentní magnet s ručním ovládáním určený pro zvedání, přepravu a spouštění feromagnetických materiálů. Stisknutím ovládací páky (F) se provádí aktivace magnetického pole vytvářeného permanentním magnetem v oblasti dosedací desky magnetu (C). Díky speciální konstrukci vznikne velmi kompaktní magnetické pole, které působí vynikající přídržnou silou, zejména na tenké materiály do tloušťky 10 mm. Pro deaktivaci magnetu je nutné rukou zatlačit bezpečnostní západku (E) a poté lze ovládací páku zvednout nahoru. Pod bezpečnostní západkou se nachází variabilně nastavitelný olejový tlumič (G), který absorbuje zpětnou energii páky zejména u tenkých materiálů. Pomocné montážní závity (H) na obou čelních stranách magnetu umožňují individuální použití jako upínacího zařízení. Na horní straně zvedacího magnetu se nachází oko (A) pro zavěšení na jeřáb. Nosnost zvedacího magnetu odpovídá 1/3 maximální odtrhové síly magnetu, a proto splňuje obvyklý bezpečnostní faktor 1:3. A) Závěsný hák B) Základní tělo C) Magnetická dosedací plocha D) Osa těžiště břemenového magnetu E) Bezpečnostní západka F) Páka pro aktivaci/deaktivaci G) Tlumič páky H) Pomocné montážní závity 5

6 4 Technické specifikace Objednací číslo Označení Odtrhová síla Max. nosnost: (na plochém materiálu s bezpečnostním faktorem 3:1) Max. nosnost: (při sklonu 6 podle EN 13155) s bezpečnostním faktorem 3:1) Max. nosnost: (při 90 sklonu zatížení s bezpečnostním faktorem 3:1) Vlastní hmotnost magnetu Skladovací teplota Provozní teplota Břemenový magnet TML1000 > 3400 kg od 12 mm S kg od 12 mm S kg od 12 mm S kg od 12 mm S kg -30 C až +60 C -10 C až +60 C 6

7 5 Značení na břemenovém magnetu Na obou stranách břemenového magnetu je uveden podrobný popis pro bezpečnou manipulaci a podmínky použití. Tento bezpečnostní štítek je zakázáno měnit, poškozovat nebo odstraňovat. Porušením tohoto zákazu je výrobce zproštěn odpovědnosti za případná zranění, hmotné škody nebo nehody, které by z tohoto důvodu nastaly. V případě ztráty nebo poškození objednejte nové štítky u svého dodavatele. 7

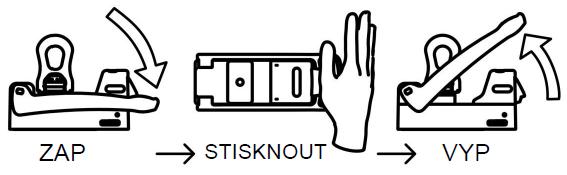

8 6 Uvedení do provozu Součástí dodávky je kompletně smontovaný břemenový magnet a podrobný návod k obsluze. Zkontrolujte prosím při převzetí stav zboží, zda nedošlo k poškození při přepravě, a zda je rozsah dodávky kompletní. V opačném případě neprodleně kontaktujte svého dodavatele. Před prvním použitím se bezpodmínečně seznamte s celým návodem k obsluze! 1. Ovládací páka se nachází ve svislé poloze směrem nahoru. Břemenový magnet je neaktivní. 2. Dodržujte uvedené bezpečnostní pokyny a očistěte břemeno a případně dolní magnetickou dosedací plochu břemenového magnetu. 3. Břemenový magnet umístěte do těžiště břemene. Břemenový magnet má mírné magnetické předpětí. To se projevuje různým způsobem v závislosti na tloušťce materiálu, přitom je však zabráněno nechtěnému uvolnění a odpadnutí, např. při použití ve svislé nebo jiné nucené poloze. 4. Břemenový magnet co nejlépe vyrovnejte podle potřeby a použití. 5. Ovládací páku stlačte dolů až na doraz do polohy ZAP. Zkontrolujte správné zajištění bezpečnostní západky. 6. Závěsný hák nastavte do požadované polohy a břemeno zvedněte do výšky cca 10 mm a zkontrolujte jeho deformaci a zvedací sílu magnetu. 7. Břemenem nyní pohybujte pomalu a rovnoměrně a zamezte rozhoupání nebo rázům. 8. Po úplném odložení břemene do bezpečné polohy můžete břemenový magnet deaktivovat. Za tímto účelem stiskněte bezpečnostní západku směrem dovnitř a ovládací páku přesuňte nahoru do polohy VYP. Při nadměrné deformaci nebo vzniklé vzduchové mezeře proces zvedání okamžitě zastavte. 8

9 Nikdy nepřekračujte rozměry anebo nosnost pro tloušťky materiálů uvedené v tabulce 2 (viz. strana 16). 7 Otáčení nebo vertikální zvedání břemen Speciální konstrukce břemenového magnetu TML1000 umožňuje uživateli volné otáčení a naklápění břemene. Přitom lze zavěšené břemeno libovolně otáčet o 360 a ve většině případů naklápět o Vždy používejte pružné závěsné oko, aby nedošlo k zaklínění magnetu na háku jeřábu, které by mohlo navodit extrémní zatížení a překročit zaručenou nosnost. Navíc tak chráníte magnet před poškozením a prodlužujete jeho životnost. 2. Pokud břemeno visí na magnetu vodorovně, působí magnet plnou odtrhovou silou a při zvedání můžete využít 100% nosnosti podle tabulky 2 (viz. strana 16). Pokud se zavěšené břemeno odchýlí od vodorovné polohy. Nosnost magnetu se snižuje přímo úměrné zvětšujícímu se úhlu náklonu. Pokud je břemeno zavěšeno ve svislé poloze, tedy pod úhlem 90, břemenový magnet může přejít do smyku. Drží ho pouze třecí síla magnetu, která v závislosti na materiálu činí pouze % maximální nosnosti magnetu. 9

10 Směrové koeficienty nosnosti břemenového magnetu TML 1000 Pomocí směrových koeficientů nosnosti můžete vypočítat maximální nosnost svého magnetu včetně bezpečnostního faktoru 1: Příklad Budete-li chtít zvednout plech o tloušťce 6 mm a vyrobený ze S235. Plech stojí svisle, tj. Pod úhlem 90, ve stojanu a váš magnet je ideálně umístěn, jak je znázorněno na obrázku 1 (viz. strana 9). Tloušťka materiálu: max. 6 mm. nosnost při 0 = 622 kg (viz. tabulka 2, strana 16) Materiál: S235 přídržná síla v závislosti na materiálu = 100% (viz. tabulka 1, strana 12) Zarovnání zatížení: naklonění o 90 ; zatížení hákem směrem nahoru zatížení odpovídající směru = 30% Maximální nosnost s bezpečnostním faktorem 3: 1 = 622 kg x 100 % x 30 % = 186 kg 10

11 8 Nastavitelný tlumič nárazů Na zadní straně magnetu je zabudován olejový tlumič, který absorbuje jakoukoli zpětnou energii páky. Čím tenčí materiál, který má být zvedán, tím vyšší je absorpční energie zpětného rázu. Nastavovací šroub na zadní straně magnetu umožňuje variabilní nastavení tlumiče nárazů tak, aby pohyb páky směrem vzhůru byl řízen a fungoval hladce. Toto nastavení by mělo být provedeno pomocí plochého šroubováku. 9 Základní informace týkající se manipulace s břemenovým magnetem Na dolní straně břemenových magnetů je magnetická dosedací plocha s různými magnetickými póly, které v aktivním stavu vytváří magnetický tok přídržné síly. Maximální dosažitelná přídržná síla závisí na různých faktorech, které jsou vysvětleny níže: 9.1 Tloušťka materiálu Magnetický tok břemenového magnetu potřebuje určitou minimální tloušťku materiálu, aby došlo k úplnému magnetickému toku břemenem. Pokud tato tloušťka materiálu není dosažena, maximální přídržná síla se snižuje v závislosti na tloušťce materiálu. Běžné zapínatelné permanentní magnety mají velmi hluboké magnetické pole (podobné kořenům stromu) a pro dosažení maximální přídržné síly potřebují velkou tloušťku materiálu. Magnetické pole břemenových magnetů TML je však velmi kompaktní a podobá se plochým kořenům, takže magnety TML dosahují maximální přídržnou sílu již při malých tloušťkách materiálu (viz. výkonové parametry v tabulce 2, strana 16). 9.2 Materiál Každý materiál reaguje jinak na průchod magnetického pole. Nosnost břemenových magnetů TML byla stanovena pomocí materiálu S235. Oceli s vyšším obsahem uhlíku nebo se strukturou změněnou v důsledku tepelného zpracování mají nižší přídržnou sílu. Také pórovité odlitky mají menší přídržnou sílu, takže nosnost břemenového magnetu je nutné stanovit pomocí uvedené tabulky 1 (strana 12). 11

12 Tabulka 1. Materiál Síla magnetu v % Nelegovaná ocel (obsah C 0,1-0,3%) 100 Nelegovaná ocel (obsah C 0,3-0,5%) Ocelolitina 90 Šedá litina 45 Nikl 11 Nerezová ocel, hliník, mosaz Vlastnosti povrchu Maximální přídržná síla břemenového magnetu je dosažena v uzavřeném magnetickém obvodu, ve kterém mohou siločáry magnetického pole bez překážky propojit oba póly a tak umožnit vysoký magnetický tok. Na rozdíl od železa představuje například vzduch velmi vysoký odpor pro magnetický tok. Pokud mezi břemenovým magnetem a zvedaným břemenem vznikne vzduchová mezera, dochází k zásadnímu snížení přídržné síly. Proto např. také barva, rez, okuje, povrchové povlaky, zbytky svářecího materiálu, tuk nebo podobné látky tvoří vzduchovou mezeru mezi zvedaným břemenem a břemenovým magnetem. Také rostoucí drsnost nebo nerovnost povrchu negativně ovlivňuje přídržnou sílu. Orientační hodnoty najdete v tabulce s údaji o výkonu svého břemenového magnetu (viz. tabulka 2, strana 16). 9.4 Rozměry břemene Při práci s velkými břemeny, např. s nosníky nebo deskami, může při zvedání nastat částečná deformace materiálu. Vnější hrany velké ocelové desky se například mohou prohnout dolů a tak vznikne zaoblená plocha, u které není zajištěn celoplošný kontakt s dosedací stranou magnetu. Takto vzniklá vzduchová mezera snižuje maximální nosnost břemenového magnetu. Zvedané předměty by však neměly být ani duté nebo menší než přídržná plocha magnetu, protože tak by nebyl využit plný výkon břemenového magnetu. 9.5 Vyrovnání břemene Při přepravě břemene dbejte na to, aby se břemenový magnet vždy nacházel v těžišti zvedaného břemene a aby břemeno a případně magnet byly vyrovnány ve vodorovné poloze. V tomto stavu zatížení magnetická síla břemenového magnetu působí svojí plnou odtrhovou silou normálně na povrch. Z toho vyplývá při bezpečnostním faktoru 1:3 maximální udávaná nosnost. Pokud se břemeno s břemenovým magnetem převrací z vodorovné polohy do svislé, působí na břemenový magnet střihové zatížení a břemeno může přejít do smyku. Při střihovém zatížení se nosnost snižuje o koeficient tření obou materiálů. 12

13 9.6 Teplota Vysokovýkonové permanentní magnety zabudované v břemenovém magnetu nevratně ztrácejí své magnetické vlastnosti při působení teplot nad 80 C, takže ani po ochlazení magnetu již nikdy nebude obnovena plná nosnost. Dodržujte prosím pokyny uvedené na bezpečnostním štítku břemenového magnetu a v návodu k obsluze. 10 Údržba a revize břemenového magnetu Ošetřování a údržbu břemenového magnetu je uživatel povinen provádět v souladu s pokyny v návodu k obsluze a podle příslušných národních a evropských norem a předpisů (např. ASME B30.20B, informace DGUV ; AMVO). Intervaly údržby jsou rozděleny podle doporučené četnosti údržby. Pokud by se vyskytl některý z uvedených nedostatků, postupujte prosím podle pokynů: 10.1 Před každým použitím zkontrolujte břemenový magnet, zda není poškozen očistěte povrch zvedaného břemene a dosedací plochu magnetu dosedací plochu magnetu očistěte od rzi, třísek a jiných nečistot ověřte funkčnost bezpečnostní západky 10.2 Jednou týdně zkontrolujte břemenový magnet, zda nevykazuje deformace, trhliny nebo jiná poškození zkontrolujte správnou funkčnost bezpečnostní západky aktivační páky zkontrolujte míru opotřebení, deformací nebo poškození závěsného kloubu a v případě potřeby jej nechejte vyměnit zkontrolujte dosedací plochu magnetu, zda nevykazuje poškození nebo deformace, otlaky nebo trhliny a v případě potřeby nechte magnet opravit u dodavatele 10.3 Jednou měsíčně zkontrolujte bezpečnostní štítky břemenového magnetu, zda jsou čitelné nebo nejsou poškozené a v případě potřeby objednejte nové u svého dodavatele 13

14 10.4 Jednou ročně nechejte přezkoušet nosnost břemenového magnetu dodavatelem nebo autorizovanou osobou důkladně zkontrolujte zda magnet není nijak poškozen, v případě potřeby nechejte magnet opravit u dodavatele 10.5 Po 5 letech nebo zvedacích operacích po maximálně 5 letech nebo zvedacích operacích musí být závěsný hák vyměněn za nový dodavatelem nebo autorizovaným servisem (lepidlo zajišťující závit, střední pevnost, točivý moment 100 Nm). U tohoto břemenového magnetu doporučujeme provádět roční zkoušku 3násobné bezpečnosti. Tuto zkoušku Vám rádi zajistíme z první ruky. V takovém případě nám prosím zašlete na adresu: nko@nko.cz Obratem od nás obdržíte nabídku a budete mít jistotu, že zkouška břemenového magnetu bude provedena s procesní bezpečností tam, kde byl vyroben. Provádění svévolných oprav nebo změn břemenových magnetů není dovoleno. V případě dotazů nebo nejasností kontaktujte svého dodavatele! 14

15 11 Podrobné výkonové parametry břemenového magnetu TML1000 Hodnoty nosností vycházejí z materiálu S235 JR při maximální svislé odtrhové síle s 0 odchylkou od osy zatížení a také při břemenu nakloněném o 6 podle normy EN 13155, v obou případech je zahrnut bezpečnostní faktor 3:1. Údaje o nosnosti kulatého materiálu nejsou uvedeny, protože magnet TML1000 je optimalizován pro zvedání plochého materiálu a nesmí se používat pro zvedání kulatého materiálu nebo oblých předmětů. Maximánlí hmotnost a povolené rozměry zvedaných břemen zásadně ovlivňuje tvar a pružnost břemene, protože při velkém průhybu vzniká pod plochou magnetu vzduchová mezera, která značně snižuje nosnost. Při zvedání každého břemene dávejte pozor na případnou vznikající deformaci materiálu a případně zkontrolujte, zda se na okrajích magnetické plochy s povlakem TiN netvoří vzduchová mezera (např. pomocí listu papíru; 80g/m2). Při nadměrné deformaci nebo vzniklé vzduchové mezeře proces zvedání okamžitě zastavte. Nikdy nepřekračujte rozměry anebo nosnost pro tloušťky materiálů uvedené v tabulce 2 (strana 16). 15

16 Tabulka 2. Tloušťka materiálu Čistý, plošně broušený povrch Vzduchová štěrbina < 0,1 mm Nosnost v kilogramech Rezavý, mírně poškrábaný povrch Vzduchová štěrbina = 0,2 mm Nepravidelný, rezavý nebo drsný povrch Vzduchová štěrbina = 0,6 mm mm , , , , , , , , > , Tloušťka materiálu Čistý, plošně broušený povrch Vzduchová štěrbina < 0,004 palce Nosnost v librách Rezavý, mírně poškrábaný povrch Vzduchová štěrbina = 0,008 palce Nepravidelný, rezavý nebo drsný povrch Vzduchová štěrbina = 0,022 palce palce , , , , , , , , >

17 12 Prohlášení o shodě EC ve smyslu Směrnice o strojních zařízeních 2006/42/EC Tímto výrobce Alfra GmbH 2. Industriestr Hockenheim/Germany prohlašuje, že zapínatelný břemenový permanentní magnet TML 1000 od výrobního čísla: 18K splňuje tyto normy: EN ISO 12100:2010 EN 13155:2003+A2:2009 V případě výrobcem neschválené změny provedené na tomto produktu zaniká platnost tohoto prohlášení. Platnost tohoto prohlášení také zaniká, pokud produkt není používán v souladu s pokyny pro uživatele pro určené použití nebo v případě neprovádění pravidelné údržby předepsané tímto návodem k obsluze nebo místními platnými předpisy. Alfra GmbH 2. Industriestr Hockenheim/Germany Hockenheim / Německo, Markus A. Döring (Výkonný ředitel společnosti Alfra) 17

18 13 Záruky Na břemenový magnet poskytuje prodávající záruku, že zboží nebude mít materiálové a výrobní vady po dobu 12 měsíců ode dne dodání zboží. Na bezvadnou funkci zboží a použité materiály je poskytována záruka po dobu 12 měsíců ode dne dodání zboží. Prodávající se zavazuje zajistit odstranění veškerých případných vad, na něž se vztahuje záruka, bezplatně a bez zbytečného odkladu tak, aby mohl kupující zboží řádně užívat. Uplatní-li kupující práva z odpovědnosti za vady, na něž se záruka nevztahuje, uhradí prodávajícímu náklady s tímto spojené. Záruční doba neběží ode dne, kdy kupující nahlásil prodávajícímu existenci vady, na kterou se vztahuje záruka a pro kterou kupující nemůže zboží používat a uplatnil svá práva z odpovědnosti za vady z poskytnuté záruky, až do dne jejího odstranění prodávajícím. Záruka se nevztahuje na přirozené a běžné opotřebení zboží a vady způsobené nesprávným použitím zboží v rozporu s poskytnutým školením a dokumentací. Záruka se dále nevztahuje na vady vzniklé přetížením zboží a dále na vady vzniklé po neodborném zásahu do zboží či neodborné opravě nebo úpravě tohoto zboží. Neodborným zásahem, opravou nebo úpravou se rozumí jakýkoliv zásah, oprava nebo úprava, které byly provedeny v rozporu s poskytnutým školením a dokumentací, nebo byly provedeny jinou osobou než prodávajícím nebo osobou jím k tomu pověřenou nebo schválenou. Práva z odpovědnosti za vady z poskytnuté záruky je nutno uplatnit u prodávajícího bez zbytečného odkladu poté, co vadu kupující zjistí, nejpozději však do konce záruční doby, jinak tato práva zanikají. K uplatnění práv z odpovědnosti za vady z poskytnuté záruky je nutno předložit záruční list. Jinak nelze kupujícímu tato práva přiznat. Odpovědnost prodávajícího za vady, na něž se vztahuje záruka, nevzniká, jestliže tyto vady byly způsobeny po přechodu nebezpečí škody na zboží vnějšími událostmi. Vnějšími událostmi se rozumí zejména živelná pohroma, zásah vyšší moci anebo chování třetích osob. 18
