1 POWER FOCUS 6000 A TENSOR STR Nová definice utahování

2 NOVÁ DEFINICE UTAHOVÁNÍ Toto zbrusu nové řešení utahování od společnosti Atlas Copco posunuje produktivitu, ergonomii, kvalitu a vliv na ekologii na zcela novou úroveň. A to vše s nevídanou uživatelskou přívětivostí. Poznejte výhody systému, který přináší operátorovi opravdový komfort, dokonalou kontrolu a maximálně flexibilní možnosti integrace. Power Focus 6000 a Tensor STR představují ideální volbu pro montáž životně důležitých spojů. POWER FOCUS 6000 Navržena pro každodenní použití Řídicí jednotka Power Focus 6000, podporující jak ruční tak i fixní utahovací nástroje, byla navržena tak, aby pomáhala zjednodušit a zefektivnit každodenní výrobu. TENSOR STR Inovativní a optimalizovaný Špičkový výkon v každém ohledu. Díky zbrusu nové konstrukci a motoru je utahovák Tensor STR ergonomičtější a rychlejší než kdykoli dříve. Modulární provedení vám dovolí omezit inventář náhradních dílů.

3 Nejdůležitější vlastnosti Virtuální stanice Společná řídicí jednotka IAM Inteligentní aplikační modul Tensor STR Nástroj s dvojí spouští Turbo Tight True Angle Jednoduchá konfigurace

4 VIRTUÁLNÍ STANICE Řízení a přehled s virtuálními stanicemi Virtuální stanice je mozkem vaší montáže. Zajišťuje řízení nástroje, komunikace i příslušenství na montážní stanici. Práce s virtuální stanicí díky schopnosti řídit více nástrojů snižuje nároky na kabeláž, síťové přípojky a hardwarové součásti. Přínosem je vyšší flexibilita a rychlejší vyvažování produkce. Méně součástí znamená až o 80 % nižší spotřebu energie skvělá zpráva pro životní prostředí! Špičkový proces a mnoho příslušenství Virtuální stanice uchovává všechny informace o montážním procesu a poskytuje okamžitý přehled o tom, co se děje ve výrobě. ŘÍZENÍ NÁSTROJŮ: Stará se o dokonale správné utahování v rámci montáže.»» Volba Pset»» Správa kodů VIN»» Řízení sekvence dávek ŘÍZENÍ KOMUNIKACE: Komunikace pro jednoduchou a bezproblémovou integraci s vaší technologií výroby.»» Otevřený protokol»» Fieldbus»» Zákaznické protokoly ŘÍZENÍ PŘÍSLUŠENSTVÍ: Virtuální stanice se současně postará o několik příslušenství.»» Signální světelný sloup»» Volič nástavců»» Digitální vstupy/ výstupy

5 VS2 VS1 VS3 VS4 VS6 VS5

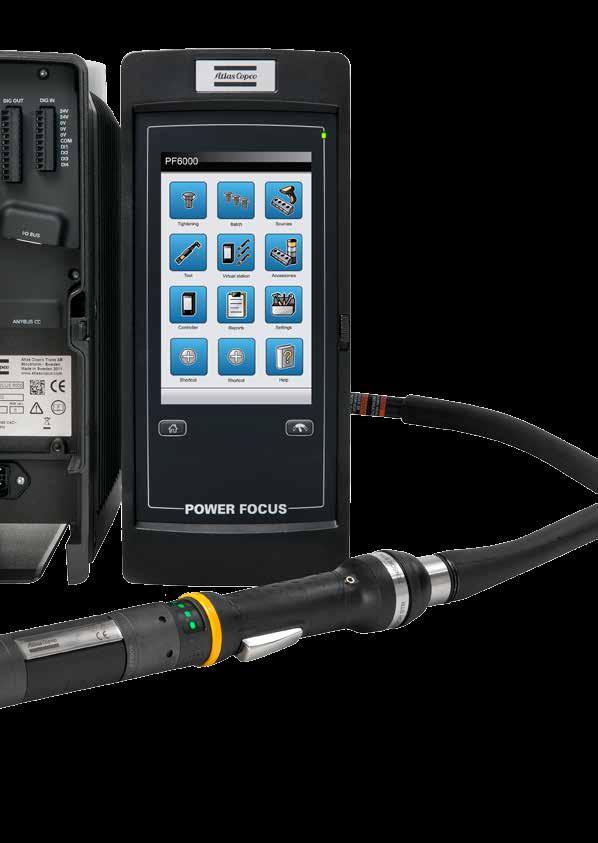

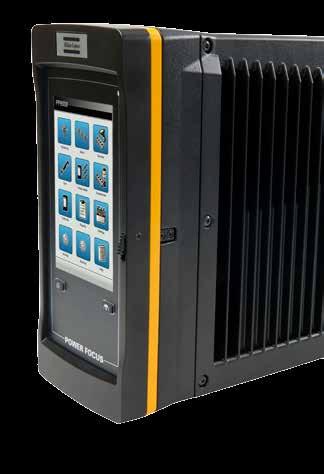

6 POWER FOCUS 6000 Jedna řídicí jednotka Power Focus 6000 zvyšuje flexibilitu při vyvažování montážních linek. Nyní můžete k jediné řídicí jednotce připojit až 6 nástrojů. Jednodušší instalace si vystačí s menším množstvím kabelů, hardwarových součástí a síťových přípojek. Navíc můžete samozřejmě těžit z nižší spotřeby energie, lepšího využití pracovní plochy a menších dopadů na životní prostředí. Jedna platforma Jedna platforma pro ruční nástroje i nástroje pro fixní aplikace. Jednotka Power Focus 6000 snižuje vaše náklady na inventář a omezuje požadavky na školení. Je snadno připojitelná a umožňuje jednoduchou konfiguraci záložních nástrojů s využitím téhož programovacího rozhraní. Power Focus 6000 bude vaší společnou řídicí jednotkou pro všechny nástroje a procesy utahování. Podporované nástroje

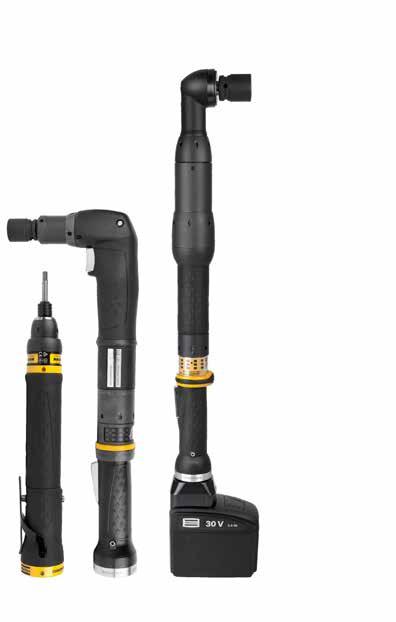

7 IAM Inteligentní aplikační modul Inteligence v dlani ruky. Software, data pro utahování a konfigurace mějte všechny důležité údaje při sobě v nestárnoucím přenosném modulu. Snadný upgrade a vysoká stabilita díky funkci rychlé zálohy. Dvě paměťové oblasti umožňují inteligentní správu softwaru. V rámci mnohem rychlejšího procesu upgradu je vždy možné přepínat mezi dvěma verzemi softwaru. Společná řídicí jednotka podporuje utahováky Tensor STR, Tensor SR, Tensor ST, Tensor STB a ST10 REVO.

8 JEDNODUCHÁ KONFIGURACE

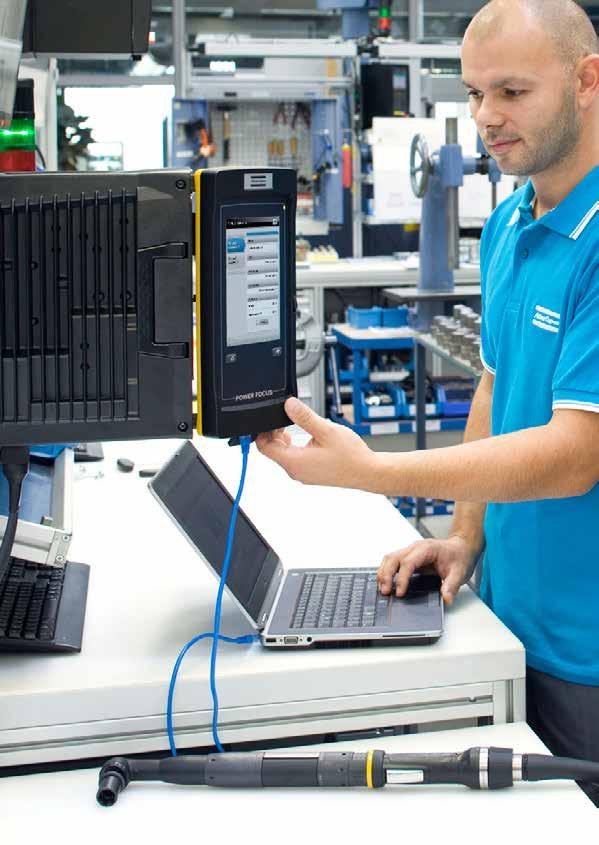

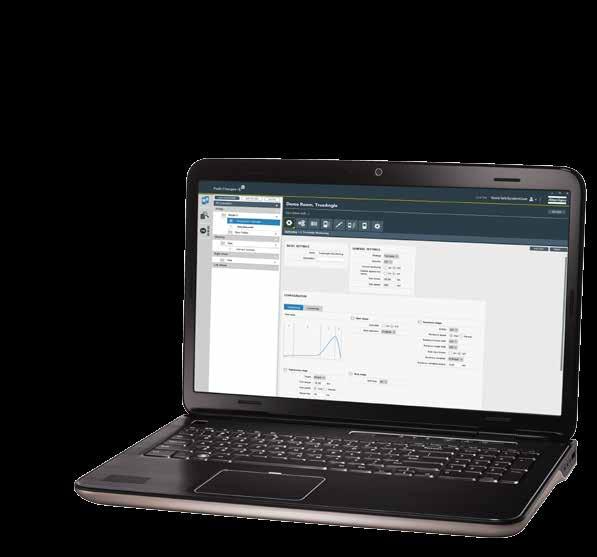

9 Jednoduchá a intuitivní konfigurace Jednotka Power Focus 6000 se snadno konfiguruje buď přímo pomocí velké dotykové obrazovky nebo přes webové rozhraní HMI. Pro přístup k webovému rozhraní HMI stačí zadat IP adresu jednotky Power Focus 6000 do webového prohlížeče. Výsledkem je okamžitý vzdálený přístup. Nová optimalizovaná generace Společnost Atlas Copco vyvinula novou generaci aplikace Tools Talk 2 pro správu rozsáhlejších instalací řídicích jednotek. Procesem optimalizace vaší konfigurace vás provede grafické programovací rozhraní. Jak aplikaci Tools Talk 2, tak webové rozhraní HMI vyvinuli návrháři uživatelských prostředí Atlas Copco. Výsledkem je opravdu snadno použitelné a intuitivní uživatelské rozhraní.

10 TURBOTIGHT Směr reakční síly Směr reakční síly REAKČNÍ SÍLA BEZ TURBOTIGHT REAKČNÍ SÍLA S TURBOTIGHT TurboTight je revoluční utahovací strategie. TurboTight přináší operátorovi opravdový komfort tím, že pohlcuje reakční sílu a podstatně zvyšuje ergonomii. Zkracuje doby cyklu a současně zvyšuje flexibilitu. Méně součástí znamená méně údržby. A jestliže denně provádíte 200 operací utahování, jedná se o značné zlepšení.

11 TRUEANGLE Vyšší kvalita díky TrueAngle Technologie TrueAngle eliminuje vliv operátora. S využitím signálu z gyroskopu snímá jeho pohyby a zvyšuje přesnost odečítání úhlu. Umožňuje potlačit vliv operátora při ručním utahování s kontrolou úhlu. Díky tomu můžete zúžit úhlovou toleranci a odhalovat nejčastější montážní problémy, jako jsou chybné nebo chybějící součásti a poškozené závity. Vyhněte se předčasnému vypínání a odhalujte opakované pokusy o utažení. To vše zvýší kvalitu montáže a sníží náklady související se zmetky a opravami.

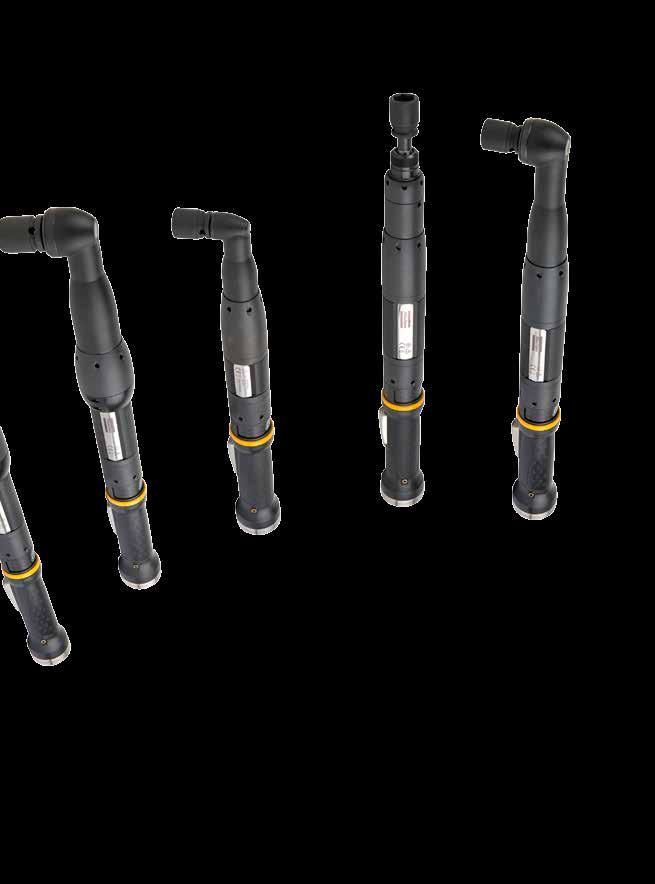

12 TENSOR STR Vyšší produktivita a lepší kvalita Splňuje vaše potřeby na vyšší výkon a lepší kontrolu utahování. Utahovák Tensor STR klade důraz na ergonomii. Vyznačuje se lepším odvodem tepla, takže nástroj zůstává chladnější. Nový motor umožňuje Tensoru STR pracovat ve vyšších otáčkách. Díky možnosti dvojího příslušenství je vyšší i produktivita operátorů. K jednomu nástroji nyní můžete připojit a napájet až dvě příslušenství. Vzhledem k modularitě základních součástí řady utahováků Tensor STR, které jsou navzájem zaměnitelné mezi různými modely a velikostmi, lze omezit inventář náhradních dílů a počet záložních nástrojů. Třída ochrany IP54 zajišťuje, že do nástroje neproniknou nežádoucí předměty, což se projevuje obecně vyšší robustností a spolehlivostí. Využijte lepší ergonomie, časových úspor a lepší kvality: zkombinujte utahovák Tensor STR s jednotkou Power Focus 6000 a získejte novou špičkovou strategii utahování TurboTight.

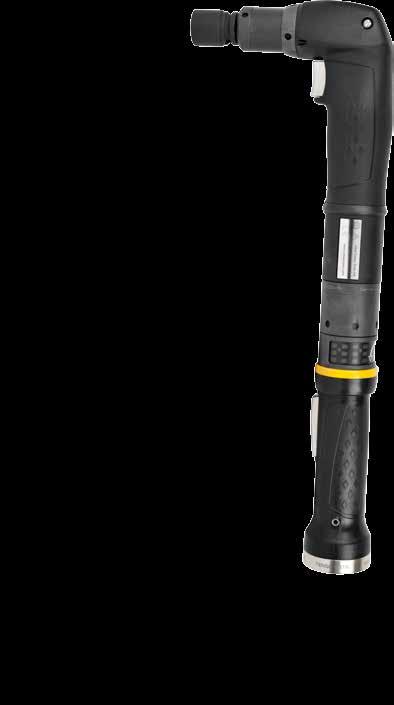

13 ETT NÁSTROJ S DVOJÍ SPOUŠTÍ Když se dva spojí v jeden, výsledkem je kratší doba cyklu! 1 Díky horní spoušti jsou nyní možné jednoruční aplikace, které se tradičně utahují pulsními nástroji. V porovnání se dvěma nástroji lze při utahování jedním nástrojem zkrátit dobu cyklu a eliminovat zbytečné pracovní kroky. Nástroj Tensor STR s dvojí spouští je přesný a spolehlivý. Díky inovativní poloze snímače se vyznačuje špičkovou přesností na trhu. Nárůst přesnosti na 2,5 %. Výsledkem je vyšší spolehlivost procesu, minimalizace rizika vyřazení a omezení montážních problémů. 2 1 Předběžné utažení pomocí horní spouště. 2 Dotažení na výsledný moment pomocí spodní spouště.

14 Tensor STR Model Vzdálenost CS mm Délka, mm Otáčky, ot./min Velikost čtyřhranu, in Rozsah utahovacího momentu Hmotnost ft.lb Nm kg lb Objednací č. ETV STR /8 0,7-3, ,1 2, ETV STR /8 2,2-8, ,1 2, ETV STR /8 3, ,1 2, ETV STR /8 3, ,3 2, ETV STR , / ,6 5, ETV STR , / ,0 6, ETV STR , / ,0 6, ETV STR / ,1 6, ETV STR / ,4 3, ETV STR , / ,4 3, ETV STR / ,6 3, ETV STR / ,6 3, ETV STR / ,1 4, ETV STR BL 15, / ,5 3, ETV STR BL / ,7 3, ETV STR BL / ,7 3, ETV STR BL / ,2 4, ETD STR /8 0,7-3, ,0 2, ETD STR /8 1,4-7, ,2 2, ETD STR / ,4 3, ETD STR /8 3, ,4 3, ETD STR /8 4, ,4 3, ETD STR /2 7, ,0 4, ETD STR , / ,3 5, ETD STR , / ,3 5, ETP STR , /2 17,7-89, ,0 4, ETP STR /8 3,7-16, ,3 2, ETP STR61-20-I /4 3,7-16, ,3 2, ETP STR /8 4,4-23, ,3 2, ETP STR /8 7,4-40, ,7 3, ETP STR , /2 10, ,0 4, ETP STR , /2 14,7-70, ,0 4, ETP STR COT 26, /2 17,7-89, ,4 5, ETP STR COT /8 3,7-16, ,7 3, ETP STR COT /8 4,4-23, ,7 3, ETP STR COT /8 7,4-40, ,1 4, ETP STR COT 26, /2 10, ,4 5, ETP STR COT 26, /2 14,7-70, ,4 5, ETT STR / ,6 3, ETT STR / ,6 3, ETT STR / ,7 3, ETT STR / ,7 3,

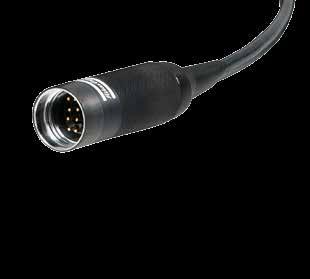

15 135 spoušť 2D skener Ochranný kryt pro skener Přední světlo Přední tlačítko Horní spoušť Otočný závěsný třmen Model Objednací č. Prodlužovací kabel Power Focus 6000/600 Plochý, všechny nástroje, 10 m Plochý, všechny nástroje, 3 m Plochý, všechny nástroje, 5 m Plochý, všechny nástroje, 15 m Kabely k nástrojům pro Power Focus 6000 Plochý, SR/STR, 10 m Plochý, SR/STR, 15 m Plochý, SR/STR, 2 m Plochý, SR/STR, 3 m Plochý, SR/STR, 5 m Plochý, SR/STR, 7 m Příslušenství k nástrojům* 2D skener STR - L D skener STR - S Ochranný kryt ETT STR61 20/30/40/ Přední tlačítko STR - L Přední tlačítko STR -S Přední světlo STR - L Přední světlo STR - S Spodní prstenec STR - L Spodní prstenec STR - L Montážní držák *S = pro STR61 do 50 Nm, L = pro STR 70 Nm a větší. Model Objednací č. Montážní držák ETT Skener ETP STR Ochranný kryt pro skener Volič ETP STR Otočný závěsný třmen Spoušť 135 STR - L Spoušť 135 STR -S Horní spoušť STR - L Horní spoušť STR - S Horní prstenec STR - L Horní prstenec STR - S Power Focus Power Focus Power Focus 6000 IP Ventilátor Power Focus Montážní stojan Power Focus Těsnění kabelu PF Montážní stojan PF Deska adaptéru PF Anybus CC - Profinet Model Objednací č. Anybus CC - Devicenet Anybus CC Ethernet IP 2P IAM Process Control IAM Process Plus Control Virtuální stanice 1 ks TurboTight 1 ks TrueAngle 1 ks

16 :1 ODPOVĚDNI ZA TRVALE UDRŽITELNOU PRODUKTIVITU Máme odpovědnost vůči našim zákazníkům, vůči životnímu prostředí a vůči lidem kolem nás. Naše výsledky musí obstát v čase. To nazýváme trvale udržitelnou produktivitou.
