Zvedací sloupek LC3. Technický list LINAK.CZ/MEDLINE-CARELINE

Transkript

1 Zvedací sloupek LC3 Technický list LINAK.CZ/MEDLINE-CARELINE

2 LC3 Zvedací sloupek LC3 stanoví standard svislých teleskopických sloupků pro špičkové zdravotnické aplikace. Tento kompaktní zvedací sloupek splňuje požadavky trhu na pevné a stabilní zvedání. Vysoká rychlost a pokročilé možnosti paměti zajistí rychlé polohování. Pohyb sloupku LC3 je velmi rychlý i při značném zatížení. Vlastnosti a možnosti Síla v tlaku : 4000 N, 5000 N, 6000 N Síla v tahu : 4000 N Barva profilů : eloxovaný hliník Horní a spodní plotna : pozink Třída krytí : IPX4 jako standard, IPX6 jako možnost Motor : 24 V DC Typ G pro použití s kontrolboxy LINAK Typ B pro použití s řídící jednotkou dodanou zákazníkem Zdvih : mm v krocích po 50 mm, v krocích po 1 mm na vyžádání Zdvih kratší než 400 mm na vyžádání Zástavbová délka : viz. výpočet zástavbové délky ½S mm, min BID 320 nebo ½S mm, min BID 440 Možnosti zpětné vazby : Dual Hall, Potenciometr Hlučnost : 50 db (A) Hmotnost : 16,4 Kg BID ,0 Kg BID 440 Bezpečnostní matice : Standard Vestavěné koncové spínače : - Signální spínače pro kontrolboxy LINAK řady CO - Výkonové spínače s G motorem pro CBJC - Výkonové spínače pro zákazníkem dodané řídící jednotky Koeficient bezpečnosti pro tlak : SF 5, tah : SF 5 Dynamický ohybový moment : až 1400 Nm Statický ohybový moment : až 3000 Nm Ochranný zemnící kabel : jako možnost Kabely vedené sloupkem : napájecí, k ručnímu ovládání, motoru Způsob montáže : široký profil dole nebo široký profil nahoře kabelu motoru : fixní nebo odpojitelné Montáž příslušenství : montážní otvory pro příruby na vyžádání Použití Zátěžový cyklus : 10%, 2 minuty nepřetržitého provozu následované 18 minutami v klidu Teplota prostředí : +5 C až + 40 C Skladovací teplota : -40 C až +70 C Kompatibilita pro plný výkon : CO71 Relativní vlhkost : 20% až 80% při 30 C - nekondenzuje Atmosférický tlak : 700 až 1060 hpa Nadmořská výška : max m.n.m. Schválení : IEC IEC ANSI/AAMI ES CAN/CSA-C22.2 No LINAK.CZ/MEDLINE-CARELINE

3 Zástavbové délky Standardní profil vs délka zdvihu Délka zdvihu: mm* Zástavba (BID) při zdvihu S/ mm verze Heavy duty S/ mm verze Standard * Tolerance délky zdvihu : +/- 3 mm Speciální délky Délka zdvihu: mm Délka zdvihu: mm Zástavbové délky S/ mm Min. 440 S/ S/ mm Min. 320 S/ Příklad u speciální délky: S = 558 mm, BID = 399, S/ mm Minimální zástavbová délka je 320 mm kvůli krytu motoru a designu zvedacího sloupku. Statický ohybový moment (Nm) Tlačná síla (N) S/ mm verze Standard S/ mm verze Heavy duty 1000 Nm 1000 Nm 1000 Nm 3000 Nm 3000 Nm 3000 Nm

4 LC3 Objednací kód: Typ zvedacího sloupku : 3 Stoupání závitu: = 6mm (6000N) 080 = 8mm (5000N) 100 = 10 mm (4000N) Délka zdvihu: 400 *000 = mm Min Max.700mm v krocích po 50 mm, možno i po 1 mm Možnost: S100 Max. počet : 2 ABCD A = T= Kabel motoru vedený zhora S= Kabel motoru vedený zboku 0 0 B= Bottom entry motor suplly B = 0 = Nevyužito 1 = Minifit skrz 2 = HB skrz 3 = Kabel motoru vedený zboku, délka 500 mm 4 = Kabel motoru vedený zboku, délka 1500 mm 5 = Kabel motoru vedený zboku, délka 80 mm Please notice that max. sum of options is 2* C = 0 = Novyužito 1 = Minifit skrz 2 = HB skrz 3 = Síťový skr 1, konektor samice zhora 4 = Síťový skr 2, D = 0 = Bez zemnění 0 1 = Se zemněním 1 Zpětná vazba: = Nevyužito 0H = Digitální Dual Hall (pouze s power switch) 0M = Kódovaný Dual Hall, (pouze s kódovaným spínačem) 0P = Potenciometr (pouze s power switch) Zástavbová délka: = Profily: 0 0 = 3 stupňový sloupek,1/2s + 120, min. BID=320 1 = 3 stupňový sloupek, 1/2S + 240, min. BID=440 Typ motoru: B B = 24 VDC pro použití s kontrolboxem dodaným zákazníkem G = 24 VDC pro použití s kontrolboxem LINAK CO71, CBJC Koncové polohy: 0 0 = Koncový spínač mechanický 1 = Koncový spínač kódovaným signálem Montáž: 1 = Horní plotna nahoře 1 2 = Horní plotna dole IP krytí: 4 4 = IPX4 6 = IPX6 (horní plotna dole) Barva: - - = Alu Výsledný objednací kód: LC S B

5 LC3 rozměry: LC3 3 stupňová verze Výkres č. 1002W4002 Tolerance zástavbové délky (BID) : +/- 2,5 mm

6 Přehled možností přípojení kabelů Varianta Horní plotna Výkres č.:1002w9005 Boční vstup Výkres č.:1002w9005 Model T000 T001 S ochranným zemnícím kabelem T100 T200 6: Minifit skrz 3: Minifit skrz 6: HB skrz 3: HB skrz

7 T030 T040 6: Síťový skrz 1 3: Síťový skrz 1 T101 6: Síťový skrz 2 3: Síťový skrz 2 6: Minifit skrz 3: Minifit skrz S ochranným zemnícím kabelem

8 T201 T031 6: HB skrz 3: HB skrz S ochranným zemnícím kabelem 6: Síťový skrz 1 3: Síťový skrz 1 S ochranným zemnícím kabelem T041 6: Síťový skrz 2 3: Síťový skrz 2 S ochranným zemnícím kabelem

9 T110 T120 6: Minifit skrz (zhora) 7: Minifit skrz (zhora) 3: Minifit skrz (zboku) 4: Minifit skrz (zboku) T220 6: HB skrz 7: Minifit skrz 3: HB skrz 4: Minifit skrz 6: HB skrz (zhora) 7: HB skrz (zhora) 3: HB skrz (zboku) 4: HB skrz (zboku)

10 T130 T140 6: Síťový skrz 1 7: Minifit skrz 3: Síťový skrz 1 4: Minifit skrz T230 6: Síťový skrz 2 7: Minifit skrz 3: Síťový skrz 2 4: Minifit skrz 6: Síťový skrz 1 7: HB skrz 3: Síťový skrz 1 4: HB skrz

11 T240 S300 6: Síťový skrz 2 7: HB skrz 3: Síťový skrz 2 4: HB skrz S400

12 REP = S500 Scale: 1:5 S500 S301 S401 S ochranným zemnícím kabelem S ochranným zemnícím kabelem

13 S501 S310 S ochranným zemnícím kabelem S320 6: Minifit skrz 4: Minifit skrz 6: HB skrz 4: HB skrz

14 S410 S420 6: Minifit skrz 4: Minifit skrz S510 6: HB skrz 4: HB skrz 6: Minifit skrz 4: Minifit skrz

15 S520 S330 6: HB skrz 4: HB skrz S340 6: Síťový skrz 1 4: Síťový skrz 1 6: Síťový skrz 2 4: Síťový skrz 2

16 S430 S440 6: Síťový skrz 1 4: Síťový skrz 1 S530 6: Síťový skrz 2 4: Síťový skrz 2 6: Síťový skrz 1 4: Síťový skrz 1

17 S540 6: Síťový skrz 2 4: Síťový skrz 2 Grafy rychlosti, zatížení a proudu Křivka ohybového zatížení včetně mimoosového zatížení Zatížení v tlaku: 4000N, 5000N, 6000N. Zástavbová délka: 1/2S+120. LC3 3 stupňový sloupek, 1/2S + 120, graf zatížení Zatížení (N) Vzdálenost osy sloupku od působiště zatížení (mm) (plně vysunutý sloupek)

18 Zatížení v tlaku: 4000N, 5000N, 6000N. Zástavbová délka: 1/2S+240. LC3 3 stupňový sloupek, 1/2S + 240, graf zatížení Zatížení (N) Vzdálenost osy sloupku od působiště zatížení (mm) (plně vysunutý sloupek) Zatížení v tlaku: 4000 N, 5000 N, 6000 N. LC3 se stabilním zdrojem napájení, motorek typu G LC3 se stabilním zdrojem 33 VDC, 4kN, 5kN, 6kN, motorek typu G Rychlost a proud Typická rychlost 4kN Rychlost (mms) Proud (A) Min. rychlost 4kN Min. rychlost 5kN Typická rychlost 5kN Typická rychlost 6kN Min. rychlost 6kN Typický proud 4kN Typický proud 5kN Typický proud 6kN Zatížení (N)

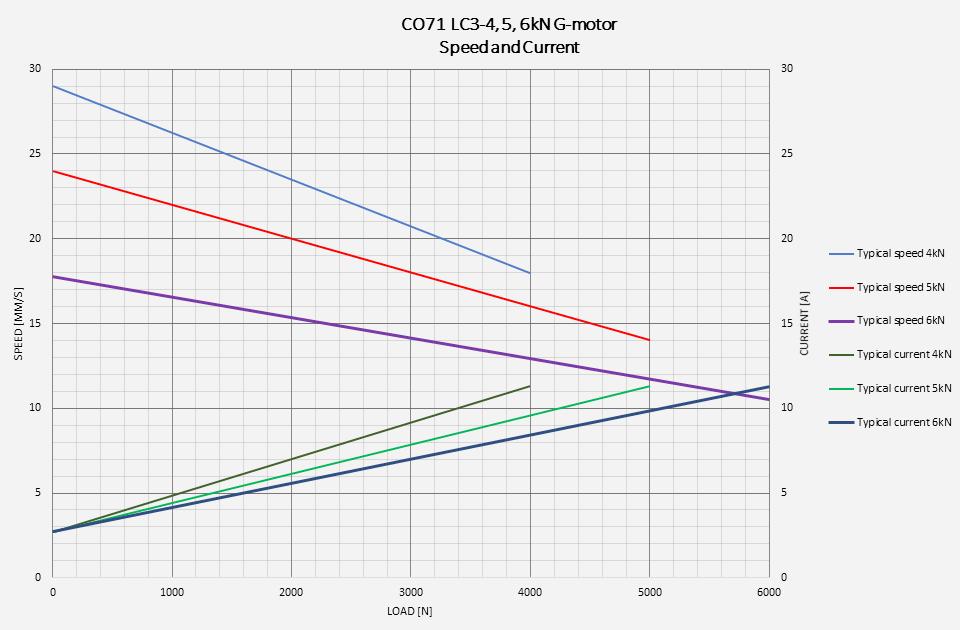

19 Zatíížení v tlaku: 4000N, 5000N, 6000N. LC3 v systému s CO71 LC3 s CO71, 4kN, 5kN, 6kN, motorek typu G Rychlost a proud Typická rychlost 4kN Rychlost (mms) Proud (A) Typická rychlost 5kN Typická rychlost 6kN Typický proud 4kN Typický proud 5kN Typický proud 6kN Zatížení (N) Zatížení v tlaku: 4000 N, 5000 N, 6000 N. LC3 se stabilním zdrojem napájení, motorek typu B LC3 se stabilním zdrojem 24 VDC, 4kN, 5kN, 6kN, motorek typu B Rychlost a proud Typická rychlost 4kN Rychlost (mms) Proud (A) Typická rychlost 5kN Typická rychlost 6kN Typický proud 4kN Typický proud 5kN Typický proud 6kN Zatížení (N)

20

21
