6 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ... 6

Transkript

1

2

3 1 OBLAST POUŽITÍ POPIS (OBR. A) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Pouívání elektrických nástrojů a péče o ně Servis SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ Montá otočných koleček Montáž hadice Nasazení a vyjmutí tělesa motoru Nasazení prachového filtru Montáž trubky na hadici PROVOZ Zapínání a vypínání Vysávání odpadu Vysávání prachu uvolňujícího se z elektrického nástroje Vysávání kapalin Vyprázdnění nádre ČITĚNÍ A ÚDRBA Čitění Čitění nádre Čitění prachového filtru TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ... 7 Copyright 2010 VARO Stránka 1

4 12 USKLADNĚNÍ ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ... 9 Copyright 2010 VARO Stránka 2

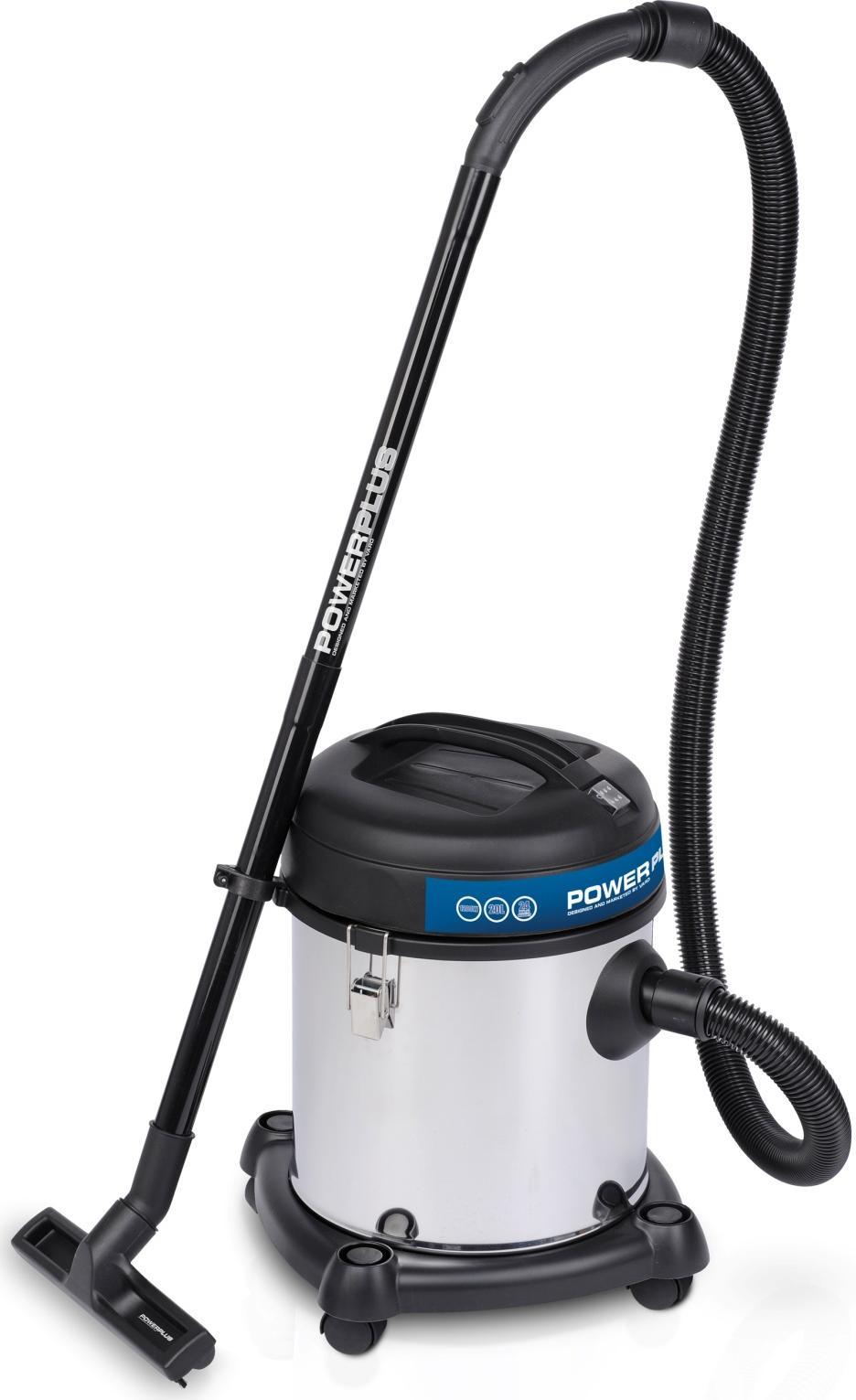

5 VYSAVAČ NA MOKRÉ A SUCHÉ VYSÁVÁNÍ POW OBLAST POUŽITÍ Vá vysavač na mokré a suché sání je konstruován k vysávání suchého odpadního materiálu a prachu a rovně k vysávání kapalin. Nástroj není určen ke komerčnímu vyuití. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k pouití a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 POPIS (OBR. A) 1 Vypínač zapnout / vypnout 2 Těleso motoru 3 Drák tělesa motoru 4 Svorka 5 Nádrž 6 Hadicová spojka 7 Otočné kolečko 8 Hadice 9 Hadice s rukojetí 10 Trubka 11 Univerzální hubice 12 těrbinová hubice 13 Hubice na čalounění 3 SEZNAM OBSAHU BALENÍ Odstraňte vekeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Ulote si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! 1 x hadice 1 x stěrbinová hubice 1 x hubice na čalounění 1 x kartáč na podlahu 4 x kolo Jestlie některé díly chybí nebo jsou pokozeny, obraťte se na svého obchodníka. Copyright 2010 VARO Stránka 3

6 4 SYMBOLY V této příručce a/nebo na stroji se pouívají následující symboly: Označuje riziko úrazu nebo poškození nástroje. Noste chrániče sluchu. Noste ochranné rukavice. Noste ochranné brýle. V praném prostředí používejte ochrannou masku. Stroj třídy II Dvojitá izolace Nepotřebujete uzemněnou zástrčku. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, poáru a/nebo vánému úrazu. Uschovejte si vekerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor. 5.1 Pracovní oblast Udrujte pracovitě čistě a dobře osvětlené. Tmavá a nepřehledná pracovitě zvyují riziko nehody. Neprovozujte elektrické nástroje v potenciálně výbuném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem udrujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost Vdy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepouívejte nikdy rozvodné zástrčky. Riziko zasaení elektrickým proudem je mení u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasaení elektrickým proudem je větí, jestlie je vae tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. ňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod irým nebem pouívejte prodluovací kabel vhodný k vnějímu pouití. Pouití kabelu vhodného k vnějímu pouití zmenuje riziko zasaení elektrickým proudem. Copyright 2010 VARO Stránka 4

7 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, pouijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Pouití RCD zmenuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem můe vést k vánému osobnímu zranění. Pouívejte bezpečnostní vybavení. Vdy si chraňte zrak. Bezpečnostní vybavení, jakým je protipraný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se pouije, kdykoliv to okolnosti vyadují, omezuje osobní zranění. Vyhýbejte se nahodilému sputění. Před zasunutím zástrčky se ubezpečte, e je vypínač v poloze vypnuto. Noení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyuje riziko nehody. Před nastartováním nástroje odstraňte vekeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje můe způsobit osobní zranění. Nesnate se dosáhnout příli daleko. Vdy si udrujte pevný postoj a rovnováhu. To vám umoní mít nástroj pod lepí kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani biuterii. Udrujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, biuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umoňující odvod a sběr prachu, zabezpečte jejich připojení a řádné pouívání. Pouití těchto mechanismů sniuje rizika vyvolávaná prachem. 5.4 Pouívání elektrických nástrojů a péče o ně Neočekávejte od elektrického nástroje, co nemůe splnit. Pouívejte elektrický nástroj vhodný pro vá účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, pouije-li se tempem, pro které byl zkonstruován. Nepouívejte elektrický nástroj, jestlie ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou přísluenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepouívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uivatelů nebezpečné. Provádějte údrbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při pokození dejte elektrický nástroj před pouitím opravit. Mnoho nehod způsobují právě nedostatečně udrované elektrické nástroje. Řezné nástroje udrujte ostré a čisté. Je méně pravděpodobné, e by se řádně udrované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Pouívejte elektrický nástroj, přísluenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, ji je třeba vykonat. Pouití elektrického nástroje způsobem jiným, ne pro který je určen, můe vytvořit potenciálně nebezpečnou situaci. 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který pouívá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. Copyright 2010 VARO Stránka 5

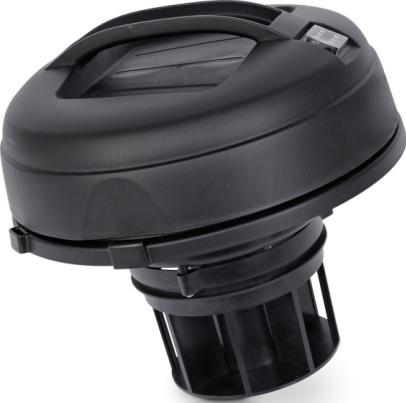

8 6 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ Nevysávaje vysoce hořlavé kapaliny, kyseliny nebo ředidla. Nevysávejte vodu o teplotě převyující 60 C. Nevysávejte jedovaté látky. Nikdy nevysávejte suchý odpadní materiál nebo prach bez nasazeného prachového filtru. Budete-li používat stroj k vysávání kapalin, zkontrolujte, e byl prachový filtr odstraněn. Používáte-li prodluovačku, musí být vodotěsné konstrukce. 7 MONTÁŽ 7.1 Montá otočných koleček Vyjměte těleso motoru (3). Otočte nádr (7) dnem vzhůru a zasuňte otočná kolečka (9) do otvorů; při jejich vkládání vznikne imaginární čtverec. Otočte nádr zpět do vzpřímené do polohy. Vraťte těleso motoru na místo. 7.2 Montáž hadice Vložte hadici (10) do konektoru (8) a pevně ji zasuňte. 7.3 Nasazení a vyjmutí tělesa motoru Těleso motoru se upevňuje k nádrži svorkami. Chcete-li vyjmout těleso motoru (3), nejprve povolte svorky (6) a pak těleso vyzvedněte z nádrže (7). Chcete-li vrátit těleso motoru na nádr, polote je na nádr a upevněte svorkami. 7.4 Nasazení prachového filtru Sáček na prach se hodí ke shromaďování drobného odpadního materiálu a prachu. Odstraňte těleso motoru (3). Zavěste prachový filtr (17) do nádrže. Vraťte těleso motoru na místo. 7.5 Montáž trubky na hadici Nasuňte trubku na rukojeť (11). Na konec trubky umístěte poadovanou hubici. 8 PROVOZ Před zapnutím stroje se ujistěte, e je napájecí kabel zcela odvinut. Vzduchu opoutějícímu mříky nesmí nic stát v cestě. Budete-li pouívat stroj v kombinaci s elektrickým nástrojem, zapněte nejprve stroj a potom elektrický nástroj. 8.1 Zapínání a vypínání Stroj se zapíná přesunutím vypínače zapnout/vypnout (1) na I. Stroj se vypíná přesunutím vypínače zapnout/vypnout (1) na O. 8.2 Vysávání odpadu Zkontrolujte, zda byl prachový filtr (17) nasazen. Namontujte trubku (12) na hadici (10). 8.3 Vysávání prachu uvolňujícího se z elektrického nástroje Zkontrolujte, zda byl prachový filtr (17) nasazen. Hadici připojte (10) přímo k výstupu na vysávání prachu elektrického nástroje. Copyright 2010 VARO Stránka 6

9 8.4 Vysávání kapalin Zkontrolujte, zda byl prachový filtr (17) odstraněn. Ujistěte se, e je vnitřek nádre (7) čistý a prostý prachu. Nasuňte trubku (12) na hadici (10). 8.5 Vyprázdnění nádre Stroj vypněte a odpojte od sítě. Vyjměte těleso motoru (3). Vyprázdněte nádr (7). 9 ČITĚNÍ A ÚDRBA Pozor! Ne začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 9.1 Čitění Udrujte čisté větrací otvory stroje, abyste předeli přehřátí motoru. Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po kadém pouití. Udrujte větrací otvory prosté prachu a nečistot. Jestlie nečistota nepovoluje, pouijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepouívejte rozpoutědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpoutědla mohou pokodit plastové díly. Neponořujte těleso motoru do vody! 9.2 Čitění nádre Po kadém pouití nádr (7) vyprázdněte a vyčistěte. Poté, co byl stroj použit k vysávání kapalin, nádr opatrně vysute. 9.3 Čitění prachového filtru Po kadém pouití vytřepejte prach z prachového filtru (17). 10 TECHNICKÉ ÚDAJE POW0343 Síťové napětí V Kmitočet 50 Hz Příkon 1,200 W Objem nádrže 20 L Hmotnost 5 Kg 11 SERVISNÍ ODDĚLENÍ Pokozené vypínače je třeba nechat vyměnit v naem poprodejním servisním oddělení. Je-li pokozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v naem servisním oddělení. Výměnu spojovacího kabelu by mělo provést nae servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář). Copyright 2010 VARO Stránka 7

10 12 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho příslušenství. Ulote jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příli vysokým i příli nízkým teplotám. Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu. Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 13 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běného opotřebení, jako jsou loiska, kartáčky, kabely a zástrčky, nebo přísluenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, e výrobek nebyl správně udrován (pravidelné čitění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uloení zařízení, pokud se tento poadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 14 IVOTNÍ PROSTŘEDÍ Bude-li vae zařízení po delí době pouívání třeba vyměnit za nové, nelikvidujte pouité zařízení spolu s běným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to moné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat. Copyright 2010 VARO Stránka 8

11 15 PROHLÁENÍ O SHODĚ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Vysavač na mokré a auché vysávání Výrobní značka: POWERplus Model: POW0343 je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti. Philippe Vankerkhove Ředitel pro certifikaci Datum : 28/08/09 Copyright 2010 VARO Stránka 9
