XTR446 Radiostanice PMR 446 Návod k obsluze

Transkript

1 XTR446 Radiostanice PMR 446 Návod k obsluze

2 1

3 2

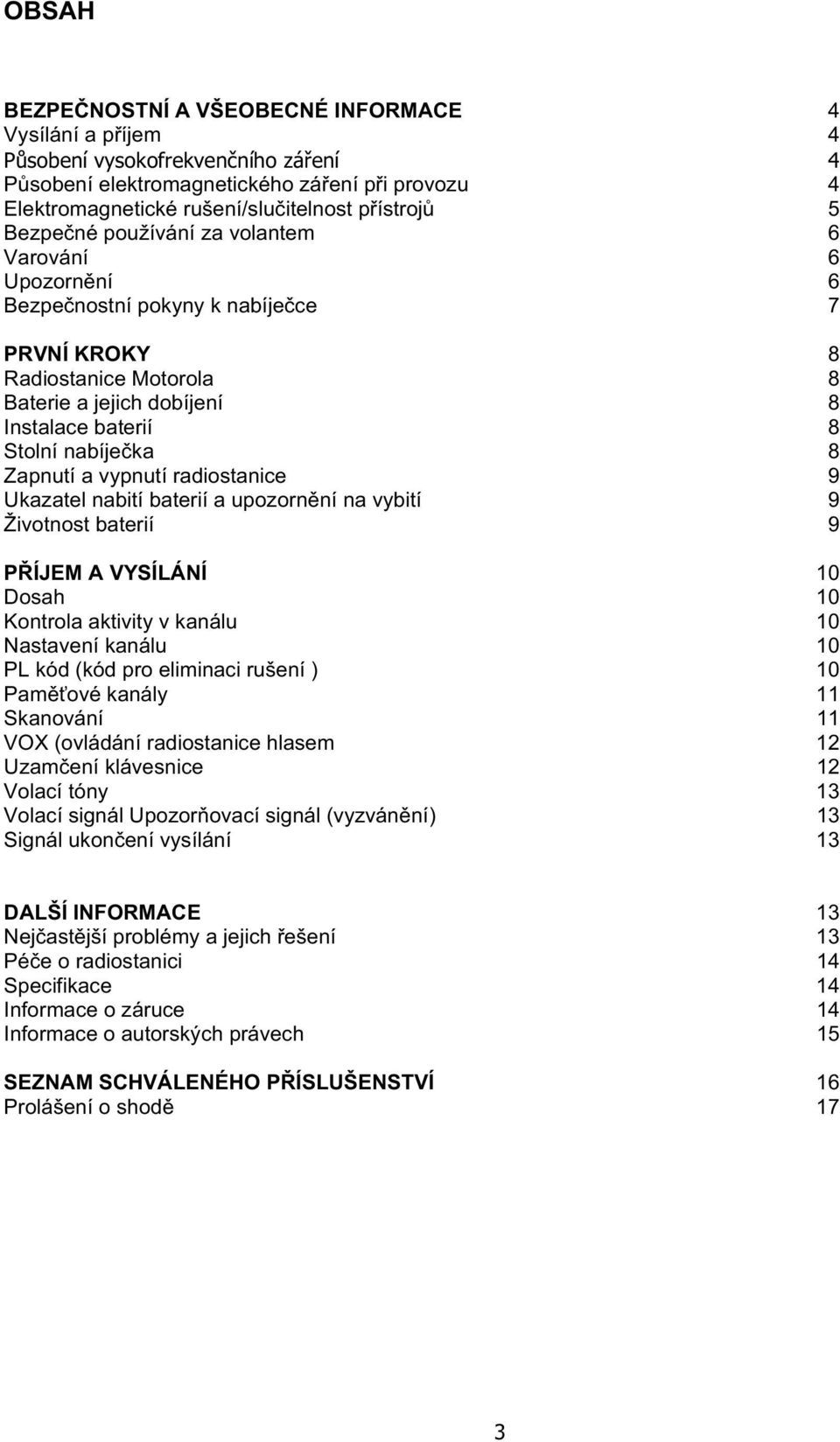

4 OBSAH BEZPE NOSTNÍ A VŠEOBECNÉ INFORMACE 4 Vysílání a p íjem 4 P sobení vysokofrekven ního zá ení 4 P sobení elektromagnetického zá ení p i provozu 4 Elektromagnetické rušení/slu itelnost p ístroj 5 Bezpe né používání za volantem 6 Varování 6 Upozorn ní 6 Bezpe nostní pokyny k nabíje ce 7 PRVNÍ KROKY 8 Radiostanice Motorola 8 Baterie a jejich dobíjení 8 Instalace baterií 8 Stolní nabíje ka 8 Zapnutí a vypnutí radiostanice 9 Ukazatel nabití baterií a upozorn ní na vybití 9 Životnost baterií 9 P ÍJEM A VYSÍLÁNÍ 10 Dosah 10 Kontrola aktivity v kanálu 10 Nastavení kanálu 10 PL kód (kód pro eliminaci rušení ) 10 Pam ové kanály 11 Skanování 11 VOX (ovládání radiostanice hlasem 12 Uzam ení klávesnice 12 Volací tóny 13 Volací signál Upozor ovací signál (vyzván ní) 13 Signál ukon ení vysílání 13 DALŠÍ INFORMACE 13 Nej ast jší problémy a jejich ešení 13 Pé e o radiostanici 14 Specifikace 14 Informace o záruce 14 Informace o autorských právech 15 SEZNAM SCHVÁLENÉHO P ÍSLUŠENSTVÍ 16 Prolášení o shod 17 3

5 BEZPE NOSTNÍ A VŠEOBECNÉ INFORMACE D LEŽITÉ INFORMACE O BEZPE NÉM A FUNK NÍM PROVOZU P ED POUŽITÍM P ÍSTROJE SE D KLADN SEZNAMTE S T MITO POKYNY P ístroj odpovídá p edpis m Federální komise pro telekomunikace USA (FCC), ást 15 a jeho provoz podléhá dv ma podmínkám: (1) nesmí zp sobovat rušení a (2) musí p ijímat veškeré rušení, v etn rušení zp sobujícího nežádoucí provoz. VYSÍLÁNÍ A P ÍJEM Tento p ístroj obsahuje vysíla a p ijíma. Chcete-li vysílat (tedy hovo it), stiskn te tla ítko M, chcete-li p ijímat (tedy poslouchat), tla ítko M uvoln te. P SOBENÍ VYSOKOFREKVEN NÍHO ZÁ ENÍ Radiostanice Motorola je vyrobena tak, aby spl ovala následující národní a mezinárodní normy a sm rnice týkající se p sobení vysokofrekven ního elektromagnetického zá ení na lidský organismus: Federální komise pro telekomunikace USA (FCC), sbírka federálních p edpis 47, ást 2, oddíl J; Americký národní ústav pro normalizaci (ANSI) / Spole nost pracovník v elektrotechnice a elektronice (IEEE) C Spole nost pracovník v elektrotechnice a elektronice (IEEE) C vydání r Mezinárodní komise pro ochranu proti neionizujícímu zá ení (ICNIRP) 1998 Bezpe nostní p edpisy Ministerstva zdravotnictví Kanady, ást 6 Limity pro p sobení vysokofrekven ních elektromagnetických polí v kmito tovém pásmu od 3 khz do 300 GHz na lidský organismus, 1999 Normy pro radiokomunikace z roku 2001 Australského ú adu pro komunikace (vztahující se pouze na bezdrátové telefony) Usnesení. 256 (11. dubna 2001) brazilského regula ního orgánu ANATEL o dodate ných podmínkách pro certifikaci celulárních, SMR a PCS produkt. Pro zajišt ní optimálního výkonu p ístroje a pro omezení p sobení vysokofrekven ního elektromagnetického zá ení na lidský organismus v limitech stanovených v t chto normách dodržujte následující pokyny: P SOBENÍ ELEKTROMAGNETICKÉHO ZÁ ENÍ P I PROVOZU Pé e o anténu Používejte výhradn anténu dodanou s p ístrojem, p ípadn schválenou náhradní anténu. Jiné nebo upravené antény i jiné náhražky mohou p ístroj poškodit a zp sobit, že nebude odpovídat p edpis m komise FCC. Používáte-li p ístroj, NEDRŽTE anténu. M že to zhoršit kvalitu komunikace a vyžádat si zbyte né zvýšení výkonu p ístroje (a tím i spot eby energie a úrovn zá ení). Vysílání P ístroj p i vysílání držte svisle s mikrofonem ve vzdálenosti 2,5 až 5 cm od úst. 4

6 Používání radiostanice upevn né na t le Pokud p ístroj používáte jako vysíla umíst ný na t le, je pro dodržení p edpis o p sobení elektromagnetického zá ení komise FCC a kanadského ministerstva zdravotnictví nutné k tomu použít sponu, držák, obal, pláš nebo jiné p íslušenství dodávané nebo schválené spole ností Motorola. Používání jiného p íslušenství m že zp sobit p ekro ení limit stanovených v t chto p edpisech. Jestliže nepoužíváte uvedené schválené nebo zna kové p íslušenství a nepoužíváte p ístroj v normální pozici, dbejte na to, aby byl p i vysílání alespo 2,5 cm od vašeho t la. Abyste omezili p sobení zá ení na sv j organismus a zbyte n nezvyšovali úrove zá ení p sobícího na obecnou populaci, dbejte na toto: nevysílejte více než je nezbytné; chcete-li vysílat (hovo it), stiskn te tla ítko PTT; chcete-li p ijímat, tla ítko PTT uvoln te. ELEKTROMAGNETICKÉ RUŠENÍ/SLU ITELNOST P ÍSTROJ Pozn.: tém každé elektronické za ízení, které není dostate n stín né p ípadn konstruované i jinak uzp sobené s ohledem na slu itelnost za ízení vyza ujících elektromagnetickou energii, je citlivé na elektromagnetické rušení. Budovy Vypínejte p ístroj v budovách, v nichž je jeho provoz zakázán. Zabráníte tím elektromagnetickému rušení a nežádoucímu vzájemnému p sobení r zných p ístroj. V nemocnicích a dalších zdravotnických za ízeních se velmi asto používají p ístroje, které jsou citlivé na externí vysokofrekven ní energii. Letadla Vypínejte p ístroj na palub letadla, aniž jste k tomu vyzváni. Jakékoliv používání radiostanic na palub se ídí p íslušnými p edpisy a pokyny posádky. Zdravotnická technika - Kardiostimulátory Asociace pro moderní zdravotnickou techniku doporu uje uživatel m, aby radiostanici drželi alespo 15 cm od kardiostimulátoru. Toto doporu ení potvrzuje nezávislý výzkum provedený Ú adem pro kontrolu potravin a lék USA. Uživatelé s kardiostimulátorem by m li: zapnutou radiostanici držet VŽDY alespo 15 cm od kardiostimulátoru nenosit radiostanici v náprsní kapse používat ucho na druhé stran, než kde je umíst n kardiostimulátor, aby se minimalizovala možnost rušení p i jakémkoliv podez ení na rušení ihned radiostanici vypnout. - Naslouchadla N které digitální radiostanice mohu rušit i být rušeny naslouchadly. V takovém p ípad se obra te na výrobce svého naslouchadla. - Další zdravotnická technika Pokud používáte n jakou jinou osobní zdravotnickou pom cku, vyžádejte si od jejího výrobce informace o stín ní proti vysokofrekven ní energii. Tyto informace vám m že pomoci získat i váš léka. 5

7 BEZPE NÉ POUŽÍVÁNÍ ZA VOLANTEM Seznamte se se zákony a p edpisy upravujícími používání radiostanic v míst, kde ídíte motorové vozidlo, a vždy je dodržujte. Pokud používáte radiostanici za volantem motorového vozidla: v nujte se pln ízení a silni nímu provozu používejte režim hands-free pokud to situace vyžaduje p ed zahájením konverzace zastavte vozidlo VAROVÁNÍ Motorová vozidla s airbagy Neumís ujte radiostanici na kryt airbagu nebo do ak ního rádiu airbagu. Airbagy se nafukují mimo ádnou silou, a pokud by byl p ístroj umíst n v tomto prostoru, mohlo by p i aktivaci airbag dojít k jeho vymršt ní a závažnému poran ní cestujících. Prostory, kde hrozí nebezpe í výbuchu P ed vstupem do prostoru, kde existuje nebezpe í výbuchu, radiostanici vypn te, pokud se však nejedná o typ speciáln konstruovaný pro použití v takových prostorách (p ístroj konstruovaný a schválený pro výbušné prost edí). V t chto prostorách nikdy nevym ujte, nedobíjejte ani nevkládejte baterie. Jiskra zde m že zp sobit výbuch nebo požár a následn i zran ní i dokonce úmrtí. Pozn.: mezi takové prostory s nebezpe ím výbuchu pat í tankovací prostory v lodích, tankovací, skladová i zpracovatelská za ízení, dále prostory, kde jsou ve vzduchu obsaženy chemikálie nebo ástice, jako nap íklad prach, kovový prášek apod., a jakékoliv prostory, kde se obvykle doporu uje vypnout motor vozidla. Tato místa jsou v tšinou, avšak ne vždy, ozna ena. Rozbušky a místa, kde se pracuje s náložemi V blízkosti rozbušek, v místech, kde se pracuje s náložemi (lomy), a v místech ozna ených nápisem Zákaz používání radiokomunika ních za ízení radiostanici vypn te, abyste zabránili p ípadnému rušení. Sledujte piktogramy a dodržujte pokyny. UPOZORN NÍ Antény Pokud má p ístroj poškozenou anténu, nepoužívejte jej. Poškozená anténa m že p i styku s pokožkou zp sobit menší popáleninu. Baterie Všechny baterie mohou poškodit majetek nebo zp sobit úraz (popáleniny), pokud se obnažených koncovek dotkne vodivý materiál (nap íklad šperky, klí e apod.). Vodivý materiál m že uzav ít elektrický obvod (krátké spojení) a výrazn se zah át. P i manipulaci s nabitými bateriemi, zejména p i jejich ukládání do kapsy, pen ženky i jiného obalu s kovovými p edm ty, bu te opatrní. 6

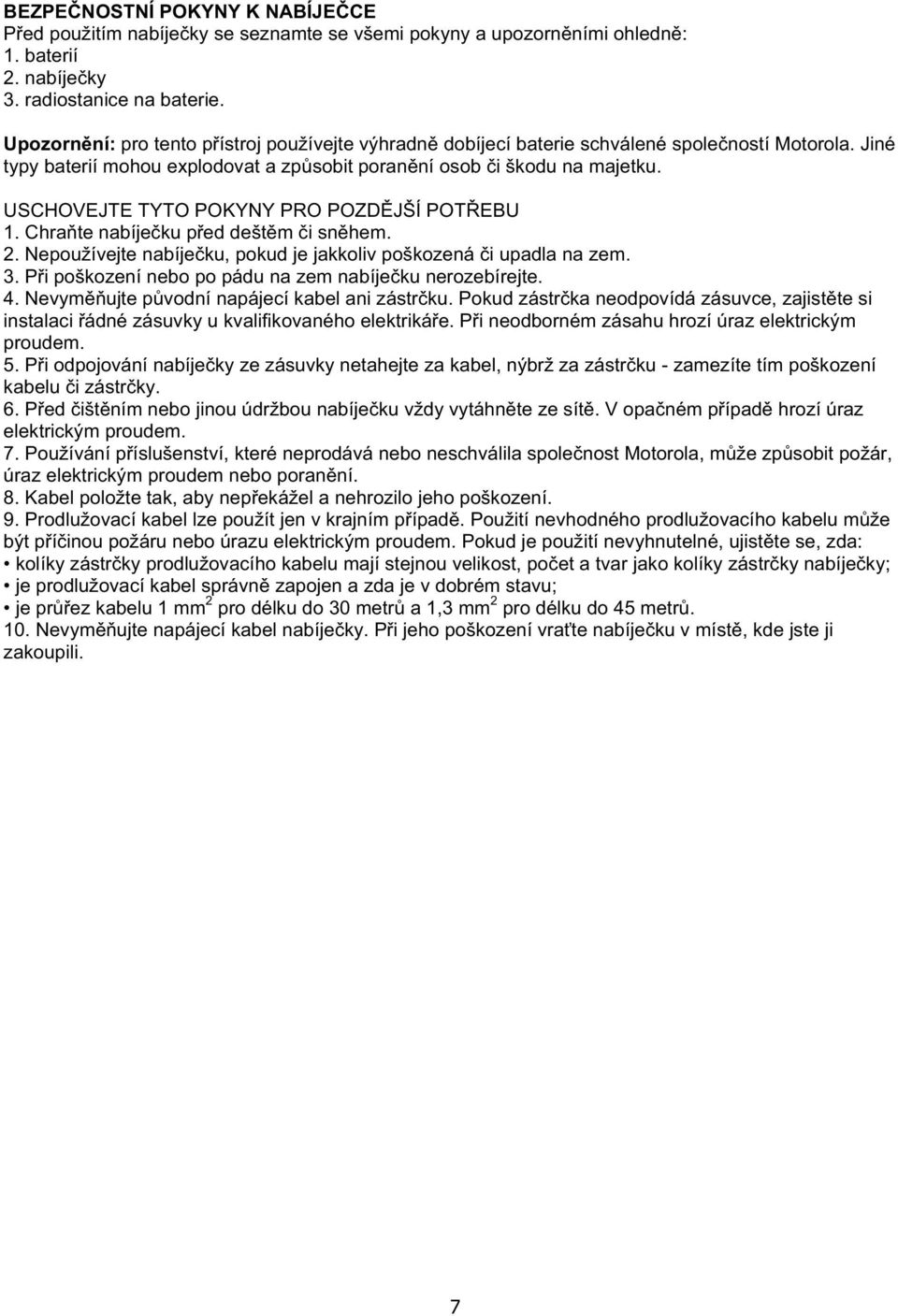

8 BEZPE NOSTNÍ POKYNY K NABÍJE CE P ed použitím nabíje ky se seznamte se všemi pokyny a upozorn ními ohledn : 1. baterií 2. nabíje ky 3. radiostanice na baterie. Upozorn ní: pro tento p ístroj používejte výhradn dobíjecí baterie schválené spole ností Motorola. Jiné typy baterií mohou explodovat a zp sobit poran ní osob i škodu na majetku. USCHOVEJTE TYTO POKYNY PRO POZD JŠÍ POT EBU 1. Chra te nabíje ku p ed dešt m i sn hem. 2. Nepoužívejte nabíje ku, pokud je jakkoliv poškozená i upadla na zem. 3. P i poškození nebo po pádu na zem nabíje ku nerozebírejte. 4. Nevym ujte p vodní napájecí kabel ani zástr ku. Pokud zástr ka neodpovídá zásuvce, zajist te si instalaci ádné zásuvky u kvalifikovaného elektriká e. P i neodborném zásahu hrozí úraz elektrickým proudem. 5. P i odpojování nabíje ky ze zásuvky netahejte za kabel, nýbrž za zástr ku - zamezíte tím poškození kabelu i zástr ky. 6. P ed išt ním nebo jinou údržbou nabíje ku vždy vytáhn te ze sít. V opa ném p ípad hrozí úraz elektrickým proudem. 7. Používání p íslušenství, které neprodává nebo neschválila spole nost Motorola, m že zp sobit požár, úraz elektrickým proudem nebo poran ní. 8. Kabel položte tak, aby nep ekážel a nehrozilo jeho poškození. 9. Prodlužovací kabel lze použít jen v krajním p ípad. Použití nevhodného prodlužovacího kabelu m že být p í inou požáru nebo úrazu elektrickým proudem. Pokud je použití nevyhnutelné, ujist te se, zda: kolíky zástr ky prodlužovacího kabelu mají stejnou velikost, po et a tvar jako kolíky zástr ky nabíje ky; je prodlužovací kabel správn zapojen a zda je v dobrém stavu; je pr ez kabelu 1 mm 2 pro délku do 30 metr a 1,3 mm 2 pro délku do 45 metr. 10. Nevym ujte napájecí kabel nabíje ky. P i jeho poškození vra te nabíje ku v míst, kde jste ji zakoupili. 7

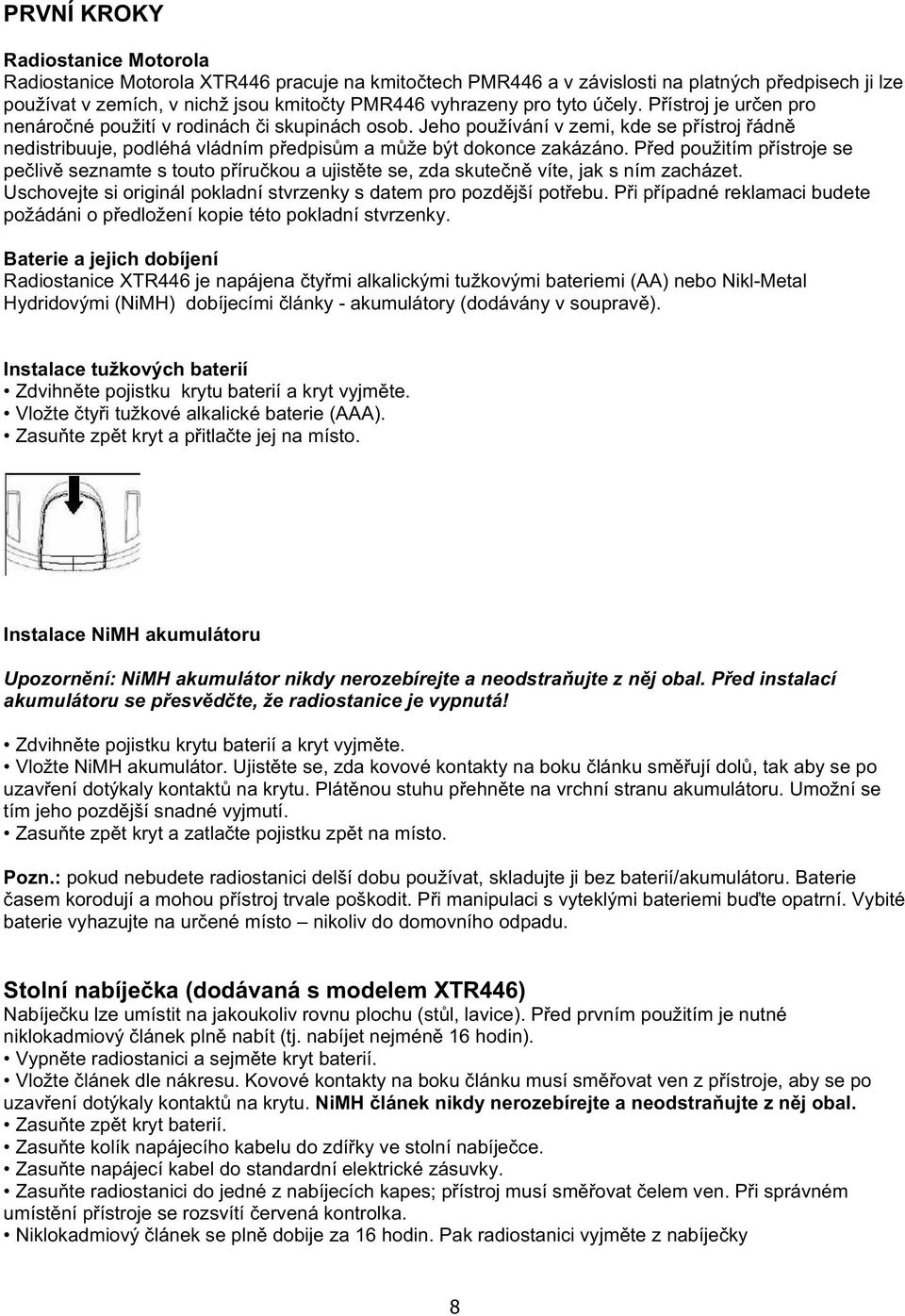

9 PRVNÍ KROKY Radiostanice Motorola Radiostanice Motorola XTR446 pracuje na kmito tech PMR446 a v závislosti na platných p edpisech ji lze používat v zemích, v nichž jsou kmito ty PMR446 vyhrazeny pro tyto ú ely. P ístroj je ur en pro nenáro né použití v rodinách i skupinách osob. Jeho používání v zemi, kde se p ístroj ádn nedistribuuje, podléhá vládním p edpis m a m že být dokonce zakázáno. P ed použitím p ístroje se pe liv seznamte s touto p íru kou a ujist te se, zda skute n víte, jak s ním zacházet. Uschovejte si originál pokladní stvrzenky s datem pro pozd jší pot ebu. P i p ípadné reklamaci budete požádáni o p edložení kopie této pokladní stvrzenky. Baterie a jejich dobíjení Radiostanice XTR446 je napájena ty mi alkalickými tužkovými bateriemi (AA) nebo Nikl-Metal Hydridovými (NiMH) dobíjecími lánky - akumulátory (dodávány v souprav ). Instalace tužkových baterií Zdvihn te pojistku krytu baterií a kryt vyjm te. Vložte ty i tužkové alkalické baterie (AAA). Zasu te zp t kryt a p itla te jej na místo. Instalace NiMH akumulátoru Upozorn ní: NiMH akumulátor nikdy nerozebírejte a neodstra ujte z n j obal. P ed instalací akumulátoru se p esv d te, že radiostanice je vypnutá! Zdvihn te pojistku krytu baterií a kryt vyjm te. Vložte NiMH akumulátor. Ujist te se, zda kovové kontakty na boku lánku sm ují dol, tak aby se po uzav ení dotýkaly kontakt na krytu. Plát nou stuhu p ehn te na vrchní stranu akumulátoru. Umožní se tím jeho pozd jší snadné vyjmutí. Zasu te zp t kryt a zatla te pojistku zp t na místo. Pozn.: pokud nebudete radiostanici delší dobu používat, skladujte ji bez baterií/akumulátoru. Baterie asem korodují a mohou p ístroj trvale poškodit. P i manipulaci s vyteklými bateriemi bu te opatrní. Vybité baterie vyhazujte na ur ené místo nikoliv do domovního odpadu. Stolní nabíje ka (dodávaná s modelem XTR446) Nabíje ku lze umístit na jakoukoliv rovnu plochu (st l, lavice). P ed prvním použitím je nutné niklokadmiový lánek pln nabít (tj. nabíjet nejmén 16 hodin). Vypn te radiostanici a sejm te kryt baterií. Vložte lánek dle nákresu. Kovové kontakty na boku lánku musí sm ovat ven z p ístroje, aby se po uzav ení dotýkaly kontakt na krytu. NiMH lánek nikdy nerozebírejte a neodstra ujte z n j obal. Zasu te zp t kryt baterií. Zasu te kolík napájecího kabelu do zdí ky ve stolní nabíje ce. Zasu te napájecí kabel do standardní elektrické zásuvky. Zasu te radiostanici do jedné z nabíjecích kapes; p ístroj musí sm ovat elem ven. P i správném umíst ní p ístroje se rozsvítí ervená kontrolka. Niklokadmiový lánek se pln dobije za 16 hodin. Pak radiostanici vyjm te z nabíje ky 8

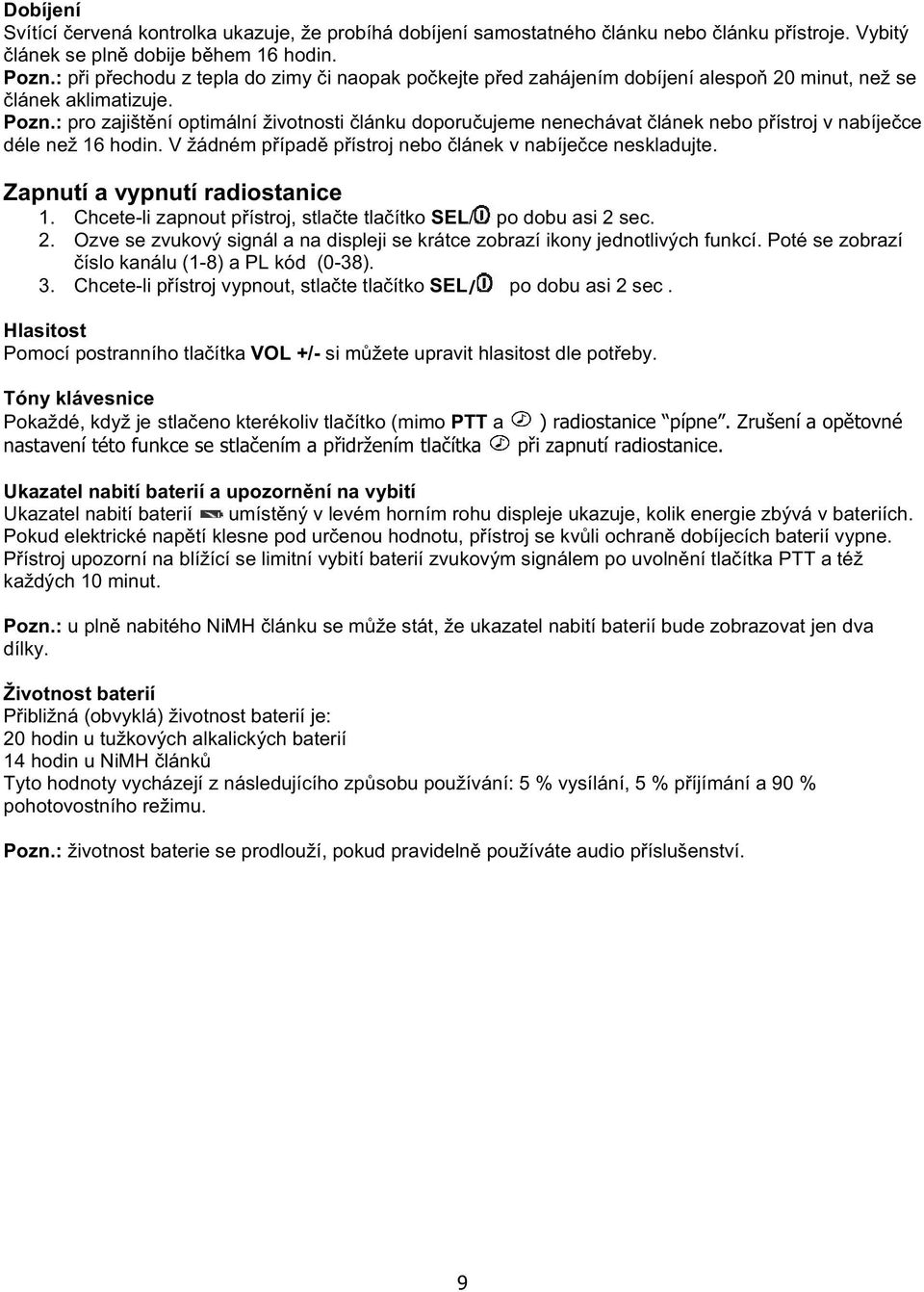

10 Dobíjení Svítící ervená kontrolka ukazuje, že probíhá dobíjení samostatného lánku nebo lánku p ístroje. Vybitý lánek se pln dobije b hem 16 hodin. Pozn.: p i p echodu z tepla do zimy i naopak po kejte p ed zahájením dobíjení alespo 20 minut, než se lánek aklimatizuje. Pozn.: pro zajišt ní optimální životnosti lánku doporu ujeme nenechávat lánek nebo p ístroj v nabíje ce déle než 16 hodin. V žádném p ípad p ístroj nebo lánek v nabíje ce neskladujte. Zapnutí a vypnutí radiostanice 1. Chcete-li zapnout p ístroj, stla te tla ítko SEL/ po dobu asi 2 sec. 2. Ozve se zvukový signál a na displeji se krátce zobrazí ikony jednotlivých funkcí. Poté se zobrazí íslo kanálu (1-8) a PL kód (0-38). 3. Chcete-li p ístroj vypnout, stla te tla ítko SEL/ po dobu asi 2 sec. Hlasitost Pomocí postranního tla ítka VOL +/- si m žete upravit hlasitost dle pot eby. Tóny klávesnice Pokaždé, když je stla eno kterékoliv tla ítko (mimo PTT a ) radiostanice pípne. Zrušení a op tovné nastavení této funkce se stla ením a p idržením tla ítka p i zapnutí radiostanice. Ukazatel nabití baterií a upozorn ní na vybití Ukazatel nabití baterií umíst ný v levém horním rohu displeje ukazuje, kolik energie zbývá v bateriích. Pokud elektrické nap tí klesne pod ur enou hodnotu, p ístroj se kv li ochran dobíjecích baterií vypne. P ístroj upozorní na blížící se limitní vybití baterií zvukovým signálem po uvoln ní tla ítka PTT a též každých 10 minut. Pozn.: u pln nabitého NiMH lánku se m že stát, že ukazatel nabití baterií bude zobrazovat jen dva dílky. Životnost baterií P ibližná (obvyklá) životnost baterií je: 20 hodin u tužkových alkalických baterií 14 hodin u NiMH lánk Tyto hodnoty vycházejí z následujícího zp sobu používání: 5 % vysílání, 5 % p íjímání a 90 % pohotovostního režimu. Pozn.: životnost baterie se prodlouží, pokud pravideln používáte audio p íslušenství. 9

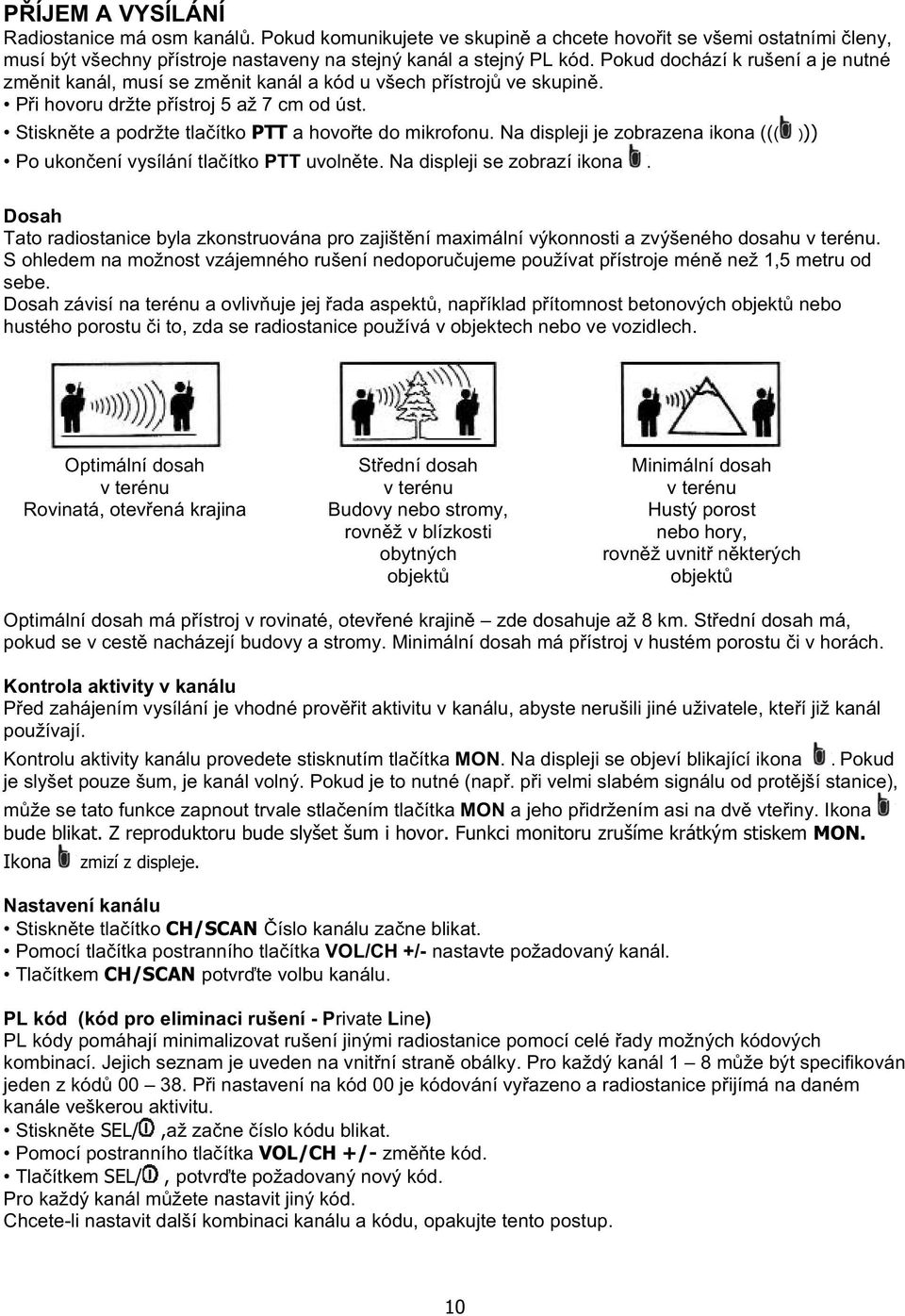

11 P ÍJEM A VYSÍLÁNÍ Radiostanice má osm kanál. Pokud komunikujete ve skupin a chcete hovo it se všemi ostatními leny, musí být všechny p ístroje nastaveny na stejný kanál a stejný PL kód. Pokud dochází k rušení a je nutné zm nit kanál, musí se zm nit kanál a kód u všech p ístroj ve skupin. P i hovoru držte p ístroj 5 až 7 cm od úst. Stiskn te a podržte tla ítko PTT a hovo te do mikrofonu. Na displeji je zobrazena ikona ((( ))) Po ukon ení vysílání tla ítko PTT uvoln te. Na displeji se zobrazí ikona. Dosah Tato radiostanice byla zkonstruována pro zajišt ní maximální výkonnosti a zvýšeného dosahu v terénu. S ohledem na možnost vzájemného rušení nedoporu ujeme používat p ístroje mén než 1,5 metru od sebe. Dosah závisí na terénu a ovliv uje jej ada aspekt, nap íklad p ítomnost betonových objekt nebo hustého porostu i to, zda se radiostanice používá v objektech nebo ve vozidlech. Optimální dosah v terénu Rovinatá, otev ená krajina St ední dosah v terénu Budovy nebo stromy, rovn ž v blízkosti obytných objekt Minimální dosah v terénu Hustý porost nebo hory, rovn ž uvnit n kterých objekt Optimální dosah má p ístroj v rovinaté, otev ené krajin zde dosahuje až 8 km. St ední dosah má, pokud se v cest nacházejí budovy a stromy. Minimální dosah má p ístroj v hustém porostu i v horách. Kontrola aktivity v kanálu P ed zahájením vysílání je vhodné prov it aktivitu v kanálu, abyste nerušili jiné uživatele, kte í již kanál používají. Kontrolu aktivity kanálu provedete stisknutím tla ítka MON. Na displeji se objeví blikající ikona. Pokud je slyšet pouze šum, je kanál volný. Pokud je to nutné (nap. p i velmi slabém signálu od prot jší stanice), m že se tato funkce zapnout trvale stla ením tla ítka MON a jeho p idržením asi na dv vte iny. Ikona bude blikat. Z reproduktoru bude slyšet šum i hovor. Funkci monitoru zrušíme krátkým stiskem MON. Ikona zmizí z displeje. Nastavení kanálu Stiskn te tla ítko CH/SCAN íslo kanálu za ne blikat. Pomocí tla ítka postranního tla ítka VOL/CH +/- nastavte požadovaný kanál. Tla ítkem CH/SCAN potvr te volbu kanálu. PL kód (kód pro eliminaci rušení - Private Line) PL kódy pomáhají minimalizovat rušení jinými radiostanice pomocí celé ady možných kódových kombinací. Jejich seznam je uveden na vnit ní stran obálky. Pro každý kanál 1 8 m že být specifikován jeden z kód P i nastavení na kód 00 je kódování vy azeno a radiostanice p ijímá na daném kanále veškerou aktivitu. Stiskn te SEL/,až za ne íslo kódu blikat. Pomocí postranního tla ítka VOL/CH +/- zm te kód. Tla ítkem SEL/, potvr te požadovaný nový kód. Pro každý kanál m žete nastavit jiný kód. Chcete-li nastavit další kombinaci kanálu a kódu, opakujte tento postup. 10

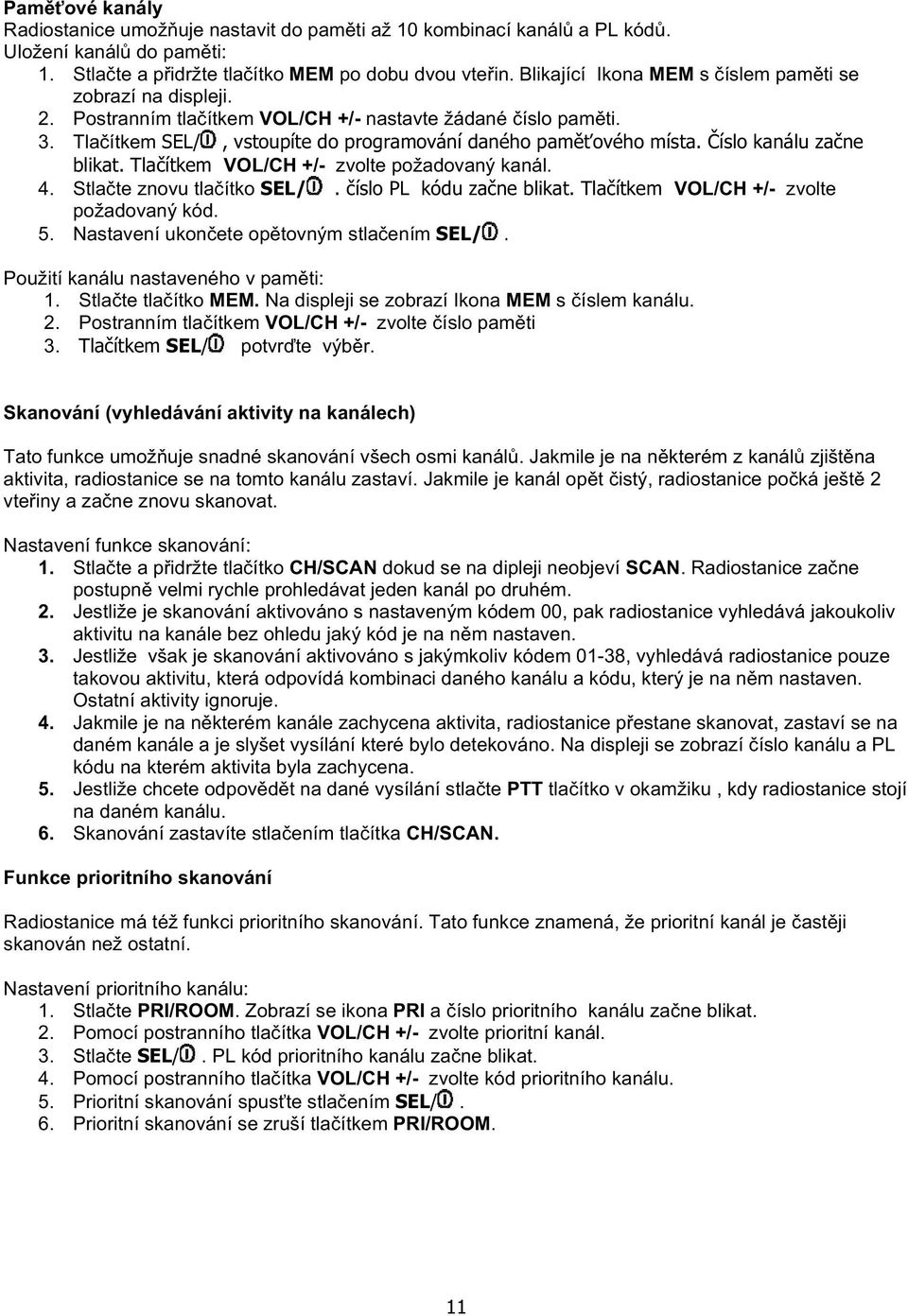

12 Pam ové kanály Radiostanice umož uje nastavit do pam ti až 10 kombinací kanál a PL kód. Uložení kanál do pam ti: 1. Stla te a p idržte tla ítko MEM po dobu dvou vte in. Blikající Ikona MEM s íslem pam ti se zobrazí na displeji. 2. Postranním tla ítkem VOL/CH +/- nastavte žádané íslo pam ti. 3. Tla ítkem SEL/, vstoupíte do programování daného pam ového místa. íslo kanálu za ne blikat. Tla ítkem VOL/CH +/- zvolte požadovaný kanál. 4. Stla te znovu tla ítko SEL/. íslo PL kódu za ne blikat. Tla ítkem VOL/CH +/- zvolte požadovaný kód. 5. Nastavení ukon ete op tovným stla ením SEL/. Použití kanálu nastaveného v pam ti: 1. Stla te tla ítko MEM. Na displeji se zobrazí Ikona MEM s íslem kanálu. 2. Postranním tla ítkem VOL/CH +/- zvolte íslo pam ti 3. Tla ítkem SEL/ potvr te výb r. Skanování (vyhledávání aktivity na kanálech) Tato funkce umož uje snadné skanování všech osmi kanál. Jakmile je na n kterém z kanál zjišt na aktivita, radiostanice se na tomto kanálu zastaví. Jakmile je kanál op t istý, radiostanice po ká ješt 2 vte iny a za ne znovu skanovat. Nastavení funkce skanování: 1. Stla te a p idržte tla ítko CH/SCAN dokud se na dipleji neobjeví SCAN. Radiostanice za ne postupn velmi rychle prohledávat jeden kanál po druhém. 2. Jestliže je skanování aktivováno s nastaveným kódem 00, pak radiostanice vyhledává jakoukoliv aktivitu na kanále bez ohledu jaký kód je na n m nastaven. 3. Jestliže však je skanování aktivováno s jakýmkoliv kódem 01-38, vyhledává radiostanice pouze takovou aktivitu, která odpovídá kombinaci daného kanálu a kódu, který je na n m nastaven. Ostatní aktivity ignoruje. 4. Jakmile je na n kterém kanále zachycena aktivita, radiostanice p estane skanovat, zastaví se na daném kanále a je slyšet vysílání které bylo detekováno. Na displeji se zobrazí íslo kanálu a PL kódu na kterém aktivita byla zachycena. 5. Jestliže chcete odpov d t na dané vysílání stla te PTT tla ítko v okamžiku, kdy radiostanice stojí na daném kanálu. 6. Skanování zastavíte stla ením tla ítka CH/SCAN. Funkce prioritního skanování Radiostanice má též funkci prioritního skanování. Tato funkce znamená, že prioritní kanál je ast ji skanován než ostatní. Nastavení prioritního kanálu: 1. Stla te PRI/ROOM. Zobrazí se ikona PRI a íslo prioritního kanálu za ne blikat. 2. Pomocí postranního tla ítka VOL/CH +/- zvolte prioritní kanál. 3. Stla te SEL/. PL kód prioritního kanálu za ne blikat. 4. Pomocí postranního tla ítka VOL/CH +/- zvolte kód prioritního kanálu. 5. Prioritní skanování spus te stla ením SEL/. 6. Prioritní skanování se zruší tla ítkem PRI/ROOM. 11

13 Aktivace vysílání hlasem (VOX) Pomocí p íslušenství VOX p ipojeného k radiostanici lze vysílat bez nutnosti ovládat radiostanici ru n. Pozn.: p i používání audio p íslušenství stáhn te p ed tím, než si nasadíte sluchátka, na radiostanici zvuk. P íjem a vysílání s p íslušenstvím VOX 1. Vypn te radiostanici. 2. Otev ete kryt zdí ek pro napojení p íslušenství a zapojte audio p íslušenství do p íslušné zdí ky. 3. Zapn te radiostanici. 4. Stla te a držte tla ítko SEL/.dokud se na displeji neobjeví ikona VOX. Zobrazí se též blikající nastavená hodnota citlivosti (of,1-3). 5. Nastavení of znamená vypnutí VOXu. 6. Tla ítkem VOL/CH +/- nastavte požadovanou úrove citlivost: 1 - pokud mluvíte normáln v tichém prost edí, 2 - vhodná pro v tšinu aplikací, 3 - pokud mluvíte hlasit v hlu ném prost edí. 7. Stla ením tla ítka SEL/ t ikrát, potvrdíte novou hodnotu úrovn citlivosti. Ikona VOX p estane blikat. Monitorování místnosti (Room monitor - Baby siting) Pokud zvolíte tuto funkci, radiostanice bude detekovat hovory/hluky (podle nastavené citlivosti mikrofonu) a vysílat je k druhé radiostanici bez nutnosti ovládat tla ítko PTT. P i aktivaci této funkce není monitorovací radiostanice schopna p ijímat. Použití funkce Baby siting 1. Stla te a p idržte tla ítko PRI/ROOM po dobu dvou vte in. Na displeji za ne blikat ikona BABY spole n s nastavenou úrovní citlivosti mikrofonu. 2. Tla ítkem VOL/CH +/- nastavte požadovanou úrove citlivosti 3. Potvr te tla ítkem SEL/. 4. Funkci zrušíte stla ením a p idržením tla ítka PRI/ROOM, nebo vypnutím a op tovným zapnutím radiostanice. Úsporný režim napájení Tato funkce pomáhá prodloužit dobu provozu. Jestliže radiostanice nevysílá po dobu t í vte in, radiostanice se p epne do úsporného režimu napájení. Radiostanice i v tomto režimu stále p ijímá. Uzam ení klávesnice P i uzam ení klávesnice p estanou fungovat všechna tla ítka mimo PTT a SEL/. Uzam ení klávesnice: 1. Stla te SEL/ dokud se neobjeví ikona. Na displeji bliká stávající nastavení of (vypnuto). 2. Uzam ení klávesnice se provede stla ením tla ítka VOL/CH Stla ením SEL/ potvr te uzam ení. Odem ení klávesnice 1. Vypn te radiostanici stla ením SEL/. 2. Radiostanici op t zapn te tla ítkem SEL/. Klávesnice bude odem ena. Osv tlení displeje Displej radiostanice se rozsvítí pokaždé, když je stla eno kterékoliv tla ítko (mimo PTT). Osv tlení se vypne automaticky po deseti vte inách po posledním stla ení tla ítka. 12

14 Volací tóny Radiostanice m že vysílat r zné volací tóny k ostatním radiostanicím na stejném kanále, které upozorní p ijímací stanici, že s ní chcete hovo it. Radiostanice má na výb r 5 r zných volacích tón. Nastavení volacího signálu 1. Stla te SEL/ dokud se neobjeví ikona CALL spole n s blikajícím íslem nastaveného volacího tónu Pomocí VOL/CH +/- vyberte odpovídající tón, který je p i výb ru slyšet. 3. Potvr te SEL/. 4. Chcete-li vyslat volací signál, stiskn te tla ítko. Uživatelé na stejném kanálu a se stejným kódem budou upozorn ni na to, že chcete hovo it. Signál ukon ení vysílání Zapnete-li tuto funkci, pak po ukon ení každé relace vysílání (uvoln ní tla ítka PTT) vyšle radiostanice signál (nahrazující heslo Konec ), upozor ující ostatní, že jste ukon ili hovor. Chcete-li zapnout/vypnout tuto funkci, p i zapnutí p ístroje stiskn te a podržte postranní tla ítko VOL/CH. DALŠÍ INFORMACE Nej ast jší problémy a jejich ešení P ístroj je bez proudu nebo Zkontrolujte pozici baterií, p ípadn je vym te nebo dobijte. se na displeji zobrazují nesprávné hodnoty P ístroj nevysílá Ujist te se, zda je p i vysílání tla ítko PTT zcela stisknuto. Zkontrolujte pozici baterií, p ípadn je vym te nebo dobijte. Sdílený kanál již možná používá n kdo jiný, zkuste jiný. P ístroj nep ijímá Zjist te, zda mají ostatní p ístroje stejné nastavení kanálu a PL kódu (omezuje rušení hovorem jiných skupin). P esv d ete se, zda není omylem stisknuté tla ítko PTT. Zkontrolujte pozici baterií, p ípadn je vym te nebo dobijte. Komunikaci mohou rušit r zné p ekážky, p ípadn používání uvnit budov. Zm te svou polohu. Zkontrolujte, zdali máte nastavenou dostate nou hlasitost. Je slyšet cizí konverzace Sdílený kanál možná používá n kdo jiný, zkuste jiný nebo zm te nebo hluk PL kód. Omezený dosah p ístroje Dosah snižují ocelové nebo betonové objekty, hustý porost, p ípadn používání v budovách a vozidlech. Ujist te se, že vám nic nep ekáží ve výhledu. Dosah se m že rovn ž snížit, pokud máte radiokomunika ní p ístroj v blízkosti t la, nap íklad v kapse nebo na opasku. Zm te umíst ní p ístroje. Výrazný šum nebo rušení Radiostanice jsou p íliš blízko. Vzdálenost mezi nimi by m la být alespo 1,5 metru. Radiokomunika ní p ístroje jsou od sebe p íliš vzdáleny. P ekážky brání v p enosu. 13

15 Pé e o radiostanici K išt ní p ístroje používejte Nepono ujte p ístroj do vody m kký navlh ený had ík Pokud radiostanice navlhne Nepoužívejte líh ani jiné isticí prost edky Vypn te p ístroj a vyjm te baterie Vysušte p ístroj m kkým had íkem. Bateriové kontakty m žete ot ít suchým had íkem, který nezanechává chloupky P ístroj nepoužívejte, dokud není zcela vysušen Specifikace Kanály 8 Kódy 38 Provozní kmito et 446, ,09375 MHz Dosah až 8 kilometr v závislosti na terénu a podmínkách Napájení NiMH akumulátor nebo 4 tužkové alkalické baterie (AAA) Typové ozna ení XTR446 Výkon vysíla e (watty) 0,5 ú inn vyza ovaný výkon Typ modulace Fázová Odstup kanál (khz) 12,5 Kanálový protokol CTCSS Informace o záruce Záru ní opravy P ípadné reklamace p ijímá a záru ní služby poskytuje autorizovaný prodejce spole nosti Motorola nebo obchodník u n hož jste radiostanici, p ípadn originální p íslušenství zakoupili. P i reklamaci se tedy obracejte na prodejce nebo obchodníka; radiostanici nezasílejte spole nosti Motorola. Pro uznání reklamace je nutné p edložit nákupní doklad (nebo jiný srovnatelný náhradní doklad prokazující nákup) s vyzna eným datem koup. Na radiostanici musí být jasn itelné sériové íslo. Záruku nelze uplatnit, pokud bylo ozna ení typu nebo sériové íslo produktu jakkoliv upraveno, zm n no, odstran no nebo poškozeno tak, že je ne itelné. Záruka se nevztahuje na: 1. vady a poškození zp sobené používáním produktu zp sobem, který není obvyklý nebo standardní i který neodpovídá pokyn m v této uživatelské p íru ce; 2. vady a poškození zp sobené nesprávným používáním bez ohledu na to, zda úmyslným nebo neúmyslným; 3. vady a poškození vzniklé nevhodným zkoušením, provozem, údržbou, nastavením i jakoukoliv úpravou i zm nou; 4. poškození antény, které nebylo p ímo zp sobeno vadou materiálu nebo zpracování; 5. produkty demontované nebo opravené zp sobem, který má negativní dopad na výkon nebo který brání dostate nému prohlédnutí a otestování pro ú ely uznání i zamítnutí reklamace. 14

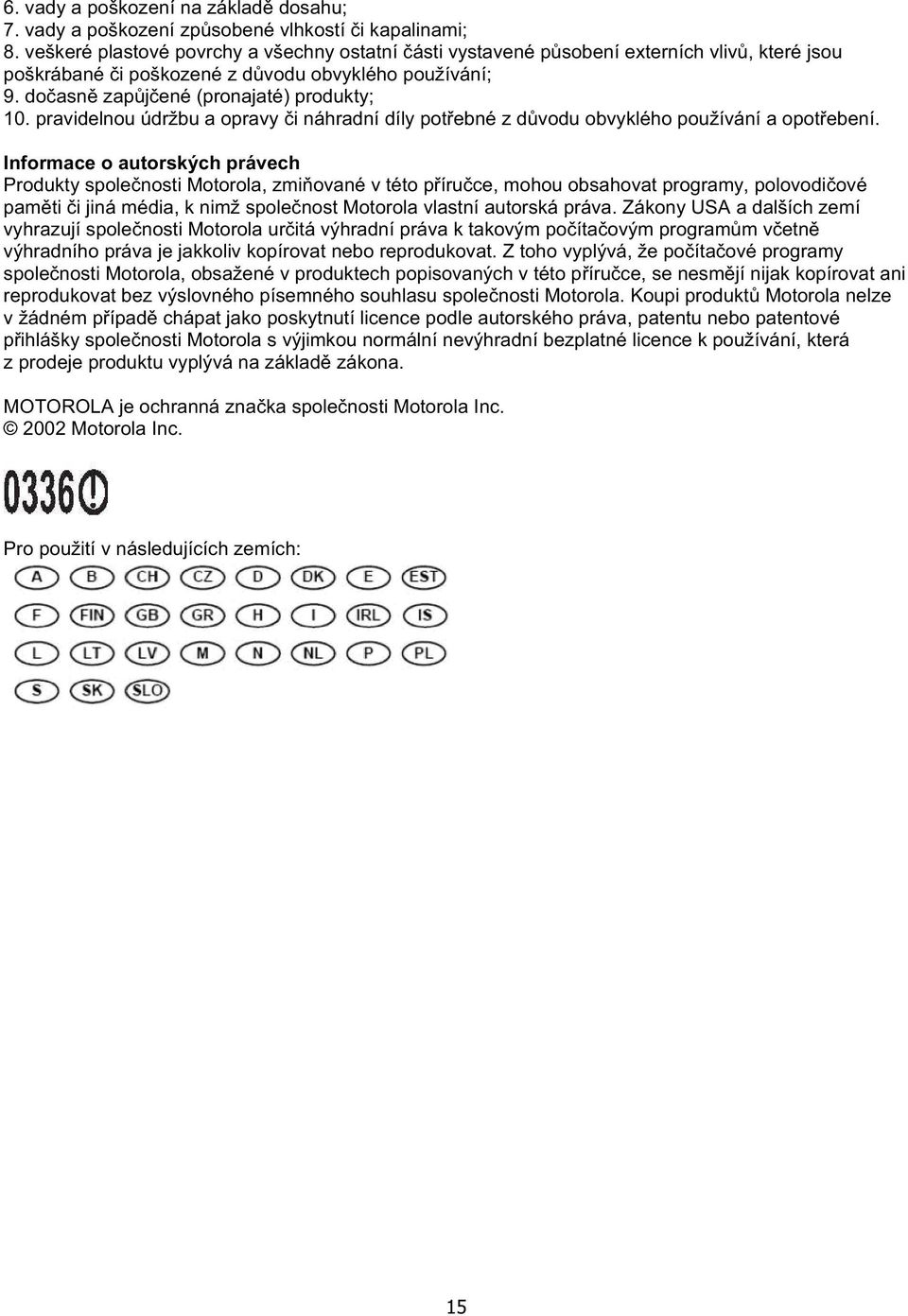

16 6. vady a poškození na základ dosahu; 7. vady a poškození zp sobené vlhkostí i kapalinami; 8. veškeré plastové povrchy a všechny ostatní ásti vystavené p sobení externích vliv, které jsou poškrábané i poškozené z d vodu obvyklého používání; 9. do asn zap j ené (pronajaté) produkty; 10. pravidelnou údržbu a opravy i náhradní díly pot ebné z d vodu obvyklého používání a opot ebení. Informace o autorských právech Produkty spole nosti Motorola, zmi ované v této p íru ce, mohou obsahovat programy, polovodi ové pam ti i jiná média, k nimž spole nost Motorola vlastní autorská práva. Zákony USA a dalších zemí vyhrazují spole nosti Motorola ur itá výhradní práva k takovým po íta ovým program m v etn výhradního práva je jakkoliv kopírovat nebo reprodukovat. Z toho vyplývá, že po íta ové programy spole nosti Motorola, obsažené v produktech popisovaných v této p íru ce, se nesm jí nijak kopírovat ani reprodukovat bez výslovného písemného souhlasu spole nosti Motorola. Koupi produkt Motorola nelze v žádném p ípad chápat jako poskytnutí licence podle autorského práva, patentu nebo patentové p ihlášky spole nosti Motorola s výjimkou normální nevýhradní bezplatné licence k používání, která z prodeje produktu vyplývá na základ zákona. MOTOROLA je ochranná zna ka spole nosti Motorola Inc Motorola Inc. Pro použití v následujících zemích: 15
