1 Generel vodovodu a kanalizace města Jesenice A.2 Monitorovací kampaň v povodí a ve stokové síti včetně monitoringu srážkových a balastních vod Vodohospodářský rozvoj a výstavba a.s. Pražské vodovody a kanalizace a.s. PROSINEC 2018

2 VODOHOSPODÁŘSKÝ ROZVOJ A VÝSTAVBA akciová společnost Praha 5 - Smíchov, Nábřežní 4 DIVIZE 02 tel: , 359 fax : kasal@vrv.cz, zrostlík@vrv.cz Generel vodovodu a kanalizace města Jesenice - Zpracoval: Schválil: Jan Kratochvíl Ing. Andrea Holanová Ing. Jindřich Bernard Ing. Jan Cihlář ředitel divize 02 V Praze, 12/2018 Zakázka 3789/002 prosinec

3 Obsah: 1. ÚDAJE O ZPRACOVATELI ÚVOD PRŮZKUM MĚRNÝCH PROFILŮ A OBJEKTŮ NA STOKOVÉ SÍTI...4 SCHÉMA UMÍSTĚNÍ MĚRNÝCH PROFILŮ POPIS NAVRŽENÉHO SCHÉMATU MĚŘENÍ POPIS POUŽITÉ TECHNOLOGIE INSTALACE MĚŘÍCÍ TECHNIKY...7 PODROBNÁ SPECIFIKACE JEDNOTLIVÝCH MĚRNÝCH PROFILŮ, KOMENTÁŘ K PRŮBĚHU MĚŘENÍ A ZPRACOVÁNÍ DAT KALIBRACE MĚŘÍCÍCH PŘÍSTROJŮ VÝBĚR DAT A ZAMĚŘENÍ OBJEKTŮ NA STOKOVÉ SÍTI ZPRACOVÁNÍ A VYHODNOCENÍ NAMĚŘENÝCH DAT...42 PRŮBĚH ČASOVÝCH ŘAD NAMĚŘENÝCH HYDRAULICKÝCH VELIČIN V JEDNOTLIVÝCH MĚRNÝCH PROFILECH...43 ROZBOR ODEZVY STOKOVÉ SÍTĚ NA VYBRANÉ VÝZNAMNÉ SRÁŽKOVÉ UDÁLOSTI...77 PRŮBĚH KOLÍSANÍ PRŮMĚRNÝCH HODINOVÝCH PRŮTOKŮ V JEDNOTLIVÝCH DNECH TÝDNE UKONČENÍ MĚŘENÍ A ODINSTALACE MĚŘÍCÍ TECHNIKY ZÁVĚR...97 Zakázka 3789/002 prosinec

4 1. Údaje o zpracovateli Zpracovatel je autorizován Úřadem pro technickou normalizaci, metrologii a státní zkušebnictví k výkonu úředního měření průtoku vody v otevřených korytech hydrometrováním a pomocí měrných žlabů a přelivů. Na projektu se za Pražské vodovody a kanalizace, a. s., Útvar technické podpory a metrologie podíleli: Ing. Jindřich Bernard manažer útvaru technické podpory a metrologie Ing. Andrea Holanová vedoucí oddělení technické podpory Jan Kratochvíl technik měření na stokové síti 2. Úvod Předmětem projektu bylo střednědobé měření hydraulických veličin, tj. hloubek, rychlostí a průtoků, ve vybraných profilech stokové sítě a monitoring srážek v zájmovém povodí Jesenice pro účely zpracování projektu: Generel kanalizace a monitoring vodovodní sítě - Monitorovací kampaň v povodí a ve stokové síti včetně monitoringu srážkových a balastních vod (dále jen měření). Součástí prací bylo zpracování dat z měření a jejich příprava pro užití v matematickém modelu MOUSE. 3. Průzkum měrných profilů a objektů na stokové síti Na základě požadavků objednatele a terénního průzkumu provedeného v lednu 2018 byly pro měření zvoleny tyto měrné profily: Poř. č. Označení MP Profil Měřené veličiny Lokalita 1 H1 OK h OK na přítoku na ČOV Jesenice 2 Q1 ID 1000 B h, v, Q vjezd do skladového areálu z ulice K Rybníku, Jesenice 3 Q2 ID 500 K h, v, Q ulice K rybníku, Jesenice 4 Q3 ID 800 B H, v, Q křižovatka ulic K Domku a Luční 5 Q4 ID 300 B h, v, Q ulice Ke Kapli - Zdiměřice 6 Q5 ID 235 PVC h, v, Q nátok na ČOV Osnice 7 Q6 ID 270 PVC h, v, Q ulice Ke Mlýnku, Kocanda 8 Q7 měrný žlab h, Q ulice Dolnojirčanská, Horní Jirčany 9 Q8 ID 300K h, v, Q konec ulice Jívová 10 SR1 - i areál ČOV Jesenice 11 SR2 - i střecha restaurace na Kocandě, Kocanda 12 SR3 - i areál Vodojemu H. Jirčany Zakázka 3789/002 prosinec

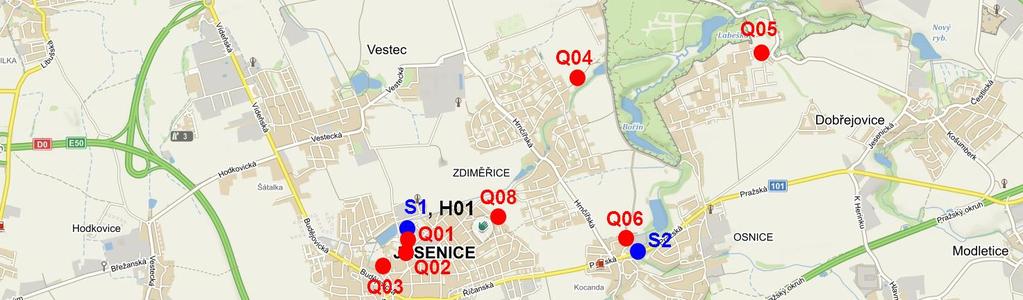

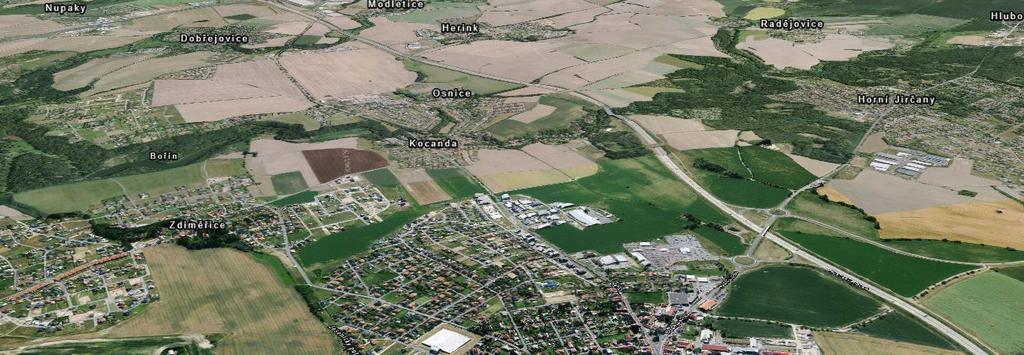

5 Schéma umístění měrných profilů Zakázka 3789/002 prosinec

6 4. Popis navrženého schématu měření Měrné profily byly navrženy tak, aby bylo možno měřením zachytit splaškové průtoky jednotlivých povodí a odezvu stokové sítě na povrchový odtok z povodí při dešťových událostech. Byla vybrána vhodná technologie měření hydraulických veličin dle požadavků objednatele: Stanovení průtoku metodou rychlost - plocha (průtokoměr ADS Model 3600, průtokoměr Mainstream) Stanovení polohy hladiny (hladinoměr MS -16Ex). Stanovení průtoku měrným žlabem (hladinoměr MS -16Ex + Q-h křivka) Stanovení intenzity a úhrnu dešťových srážek (elektronický srážkoměr SR03RD) 5. Popis použité technologie Průtokoměr ADS Model 3600 Sestává z vyhodnocovací a paměťové jednotky, rychlostního snímače a dvou nezávislých snímačů hloubky a splňuje podmínku povinné úplné výbavy systému pro vyhodnocení průtoku, integraci proteklého množství a časového záznamu dat. Snímání rychlosti proudu je založeno na uplatnění Dopplerova principu. Hloubka je snímána ultrazvukovým snímačem a nezávisle tlakovým snímačem (piezosonda s kompenzací atmosférického tlaku). Certifikace do výbušného prostředí Zóna 0, EEx ia IIb T4. Měřící rozsah rychlostí -1,5 +6,1 m/s Měřící rozsah hloubek pro ultrazvukový snímač 0-3,0 m Měřící rozsah hloubek pro tlakový snímač 0,07-5 m Průtokoměr Mainstream Portable AV-flowmeter Přenosný průtokoměr sestává z vyhodnocovací a paměťové jednotky Mainstream Portable, rychlostního snímače a snímače hloubky, a splňuje podmínku povinné úplné výbavy systému pro vyhodnocení průtoku, integraci proteklého množství a časového záznamu dat. Snímání rychlosti proudu je založeno na uplatnění Dopplerova principu. Hloubka je snímána ultrazvukovým, nebo hydrostatickým snímačem. Měřící rozsah rychlostí -5,0 +5,0 m/s Měřící rozsah hloubek pro tlakový snímač 0 2 m Hladinoměr MS - 16Ex Je přenosná víceúčelová šestnácti-kanálová měřící souprava užívaná především pro měření a záznam jedné nebo dvou hloubek ve stokové síti ultrazvukovými snímači US3000. Měřící rozsah hloubek pro ultrazvukový snímač 0-3 m Člunkový srážkoměr SR03RD Slouží k měření množství a intenzity dešťových srážek. Měření srážek je založeno na principu načítání a archivaci pulsů od překlopení překlopného člunku umístěného pod kuželovou sběrnou plochou definované velikosti 500 cm 2. Každý puls odpovídá srážkovému úhrnu 0,1 mm. Chyba pulsu je menší než 0,03 mm. Srážkoměry jsou staticky a dynamicky kalibrovány a celková chyba měření nepřesáhne 5 %. Zakázka 3789/002 prosinec

7 OTT MF pro Je hydrometrická souprava k měření bodových rychlostí vodního proudu. Sestává z vyhodnocovací jednotky a elektromagnetického rychlostního snímače. Snímání rychlosti proudu je založeno na Faradayově principu elektromagnetické indukce. Měřící rozsah 0 6,0 m/s Přesnost měření ± 2% + nepřesnost stability,,0 (± 0,015 m/s) 6. Instalace měřící techniky Instalace měřící techniky byla provedena v období od do z důvodu dodržení termínu začátku měrné kampaně stanoveného dle smlouvy o dílo. Dne byl po po konzultaci s objednatelem a provozovatelem kanalizace doplněn profil Q8. Interval záznamu dat u průtokoměrů byl minimálně 6 minut v bezdeštném období a 2 minuty za dešťových odtoků. Interval záznamu dat u hladinoměrů byl po celé období 1 nebo 2 minuty. Časový krok záznamu srážkových dat byl zvolen 1 minuta při srážce a 15 minut po jejím skončení, 1 hodina v bezdeštném období. Záznam dat všech měřených veličin byl prováděn ve středoevropském čase (SEČ) se synchronizací interních hodin měřících přístrojů s max. odchylkou ± 30 sec oproti SEČ. Naměřená data byla předána ve formě *.dfs a *.txt souborů označených podle následujícího příkladu: H1h txt H1 - označení měrného profilu H1h dfs h - měřená veličina (h vodní stav, v rychlost, Q průtok, i intenzita srážky) 18 - rok (2018) 06 - měsíc měření (červen) 30 - koncový den předávané časové řady (den v daném měsíci) Soubory zpracovaných časových řad jsou ve formátu pro načtení do programu MOUSE. Formát dat uložených v *.txt souborech je sloupcový a obsahuje následující data oddělená mezerou (mezerníkem): rok, měsíc, den, hodina, minuta, sekunda, hodnota veličiny. Přesná definice pozic jednotlivých hodnot je v následujícím příkladu (zobrazuje jeden řádek, který odpovídá jednomu záznamu): kde rok Jednotky hydraulických veličin: hloubka rychlost průtok intenzita deště [m] [m/s] [m 3 /s] [µm/s] 06 - měsíc 30 - den 07 - hodina 54 - minuta 00 - sekunda 14 - hodnota veličiny Zakázka 3789/002 prosinec

8 Podrobná specifikace jednotlivých měrných profilů, komentář k průběhu měření a zpracování dat Charakteristika měrného profilu H01 Název profilu: H01 Souřadnice GPS: N E Lokalita: Nátok na ČOV Jesenice, profil umístěn v areálu ČOV, ulice K rybníku, Jesenice Šachta č.: Druh kanalizace: jednotná Tvar: Jímka Parametry profilu: Průměr: Sklon: Měřící přístroj: Materiál: beton Registrační jednotka: M4016 Snímače: ultrazvukový hladinový snímač Umístění snímačů: Popis: Stěna na odtoku z jímky Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 2 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Instalace: mm nestejnoměrný Odinstalace: Poznámky: V měrném profilu je při nízkých stavech rozvlněná hladina, která vede k chybování ultrazvukového snímače. V průběhu dešťových událostí byla hladina vyrovnaná a měření bez výpadků. Před měrný profil jsou vypouštěny fekální vozy. Hned za komorou jsou ručně stírané česle, které též ovlivňují měření. Zakázka 3789/002 prosinec

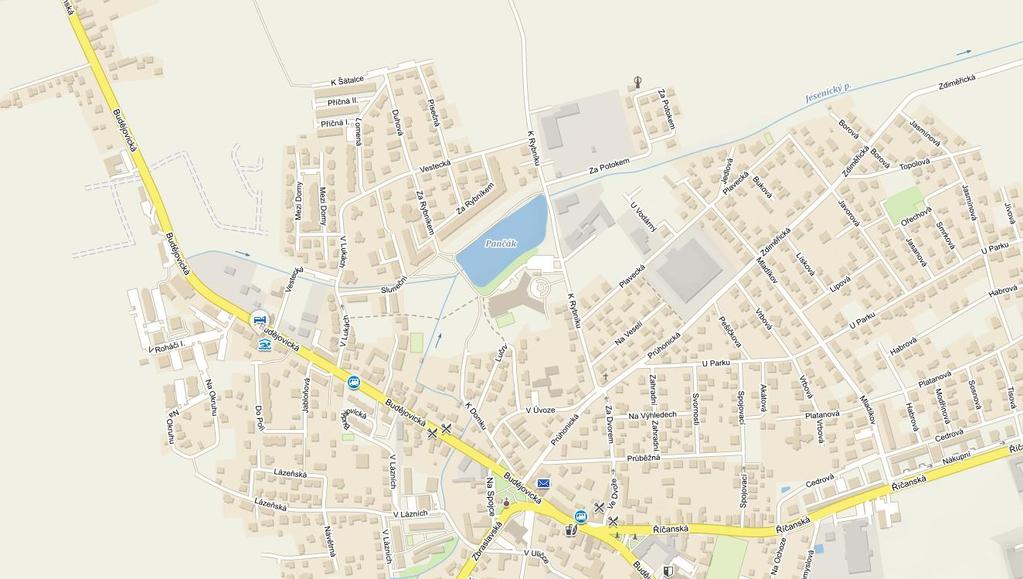

9 Mapa umístění měrného profilu H01 H01 H01 mapa plán města H01 H01 mapa plán kanalizace Zakázka 3789/002 prosinec

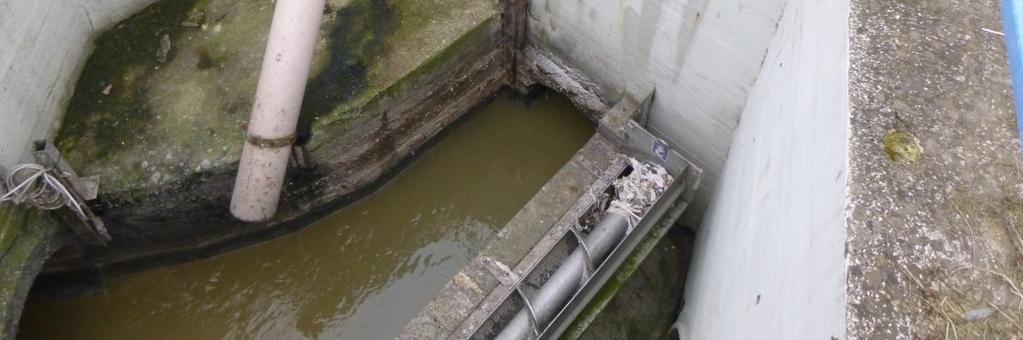

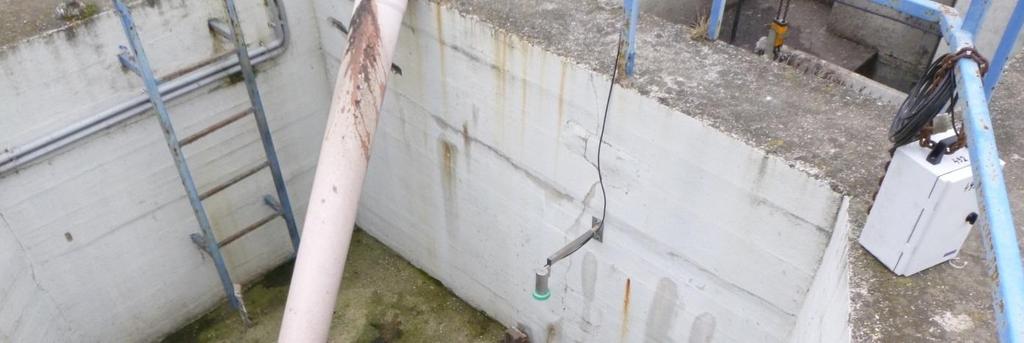

10 Fotodokumentace měrného profilu H01 H01 měrný profil H01 povrch Zakázka 3789/002 prosinec

11 6.1.2 Charakteristika měrného profilu Q01 Název profilu: Q01 Souřadnice GPS: N E Lokalita: Jesenice, vjezd do skladového areálu z ulice K Rybníku 378 Šachta č.: Druh kanalizace: jednotná Tvar: kruhový Parametry profilu: Průměr: DN 1000 Sklon: Měřící přístroj: Materiál: beton Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: 1,5 m nad vstupní šachtou Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Instalace: sediment mm Odinstalace: Poznámky: od nastaven interval měření 1 minuta Zakázka 3789/002 prosinec

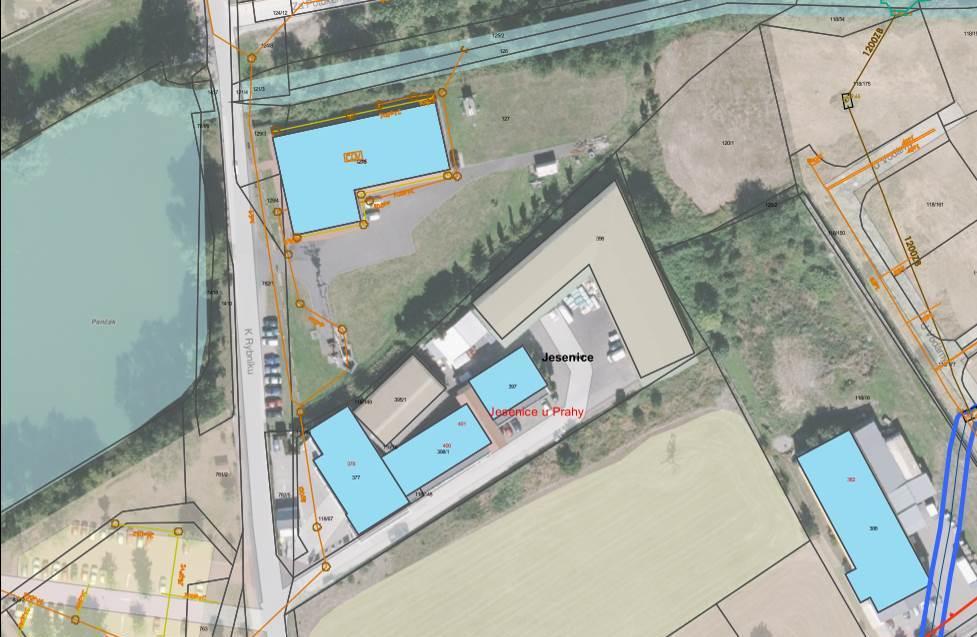

12 Mapa umístění měrného profilu Q01 Q01 Q01 mapa plán města Q01 Q01 mapa plán kanalizace Zakázka 3789/002 prosinec

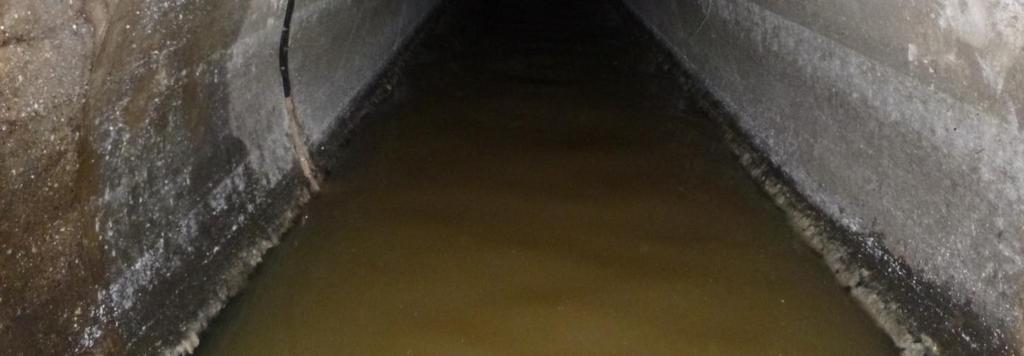

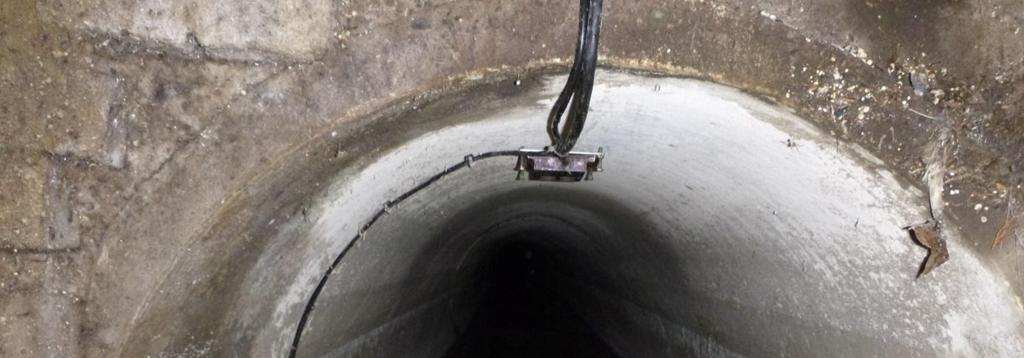

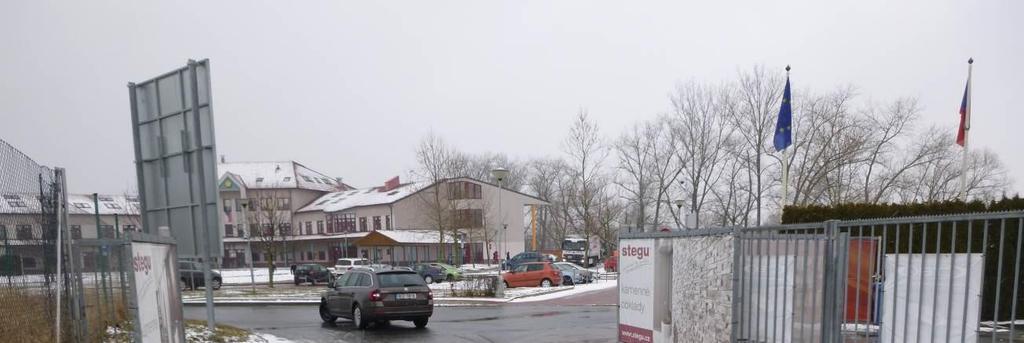

13 Fotodokumentace měrného profilu Q01 Q01 měrný profil Q01 povrch Zakázka 3789/002 prosinec

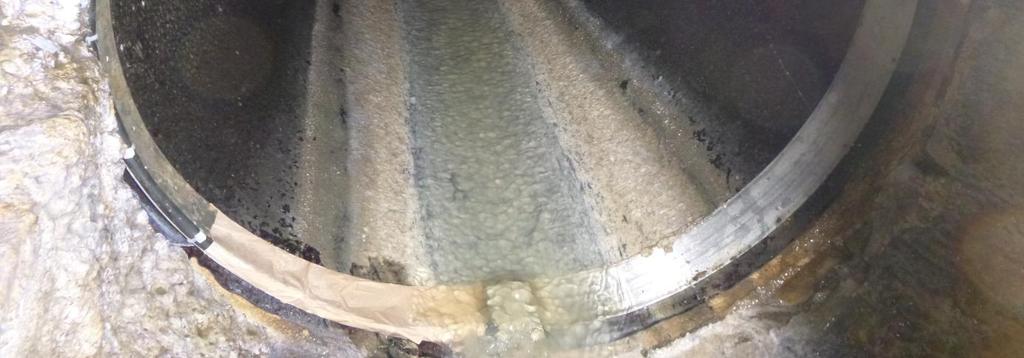

14 6.1.3 Charakteristika měrného profilu Q02 Název profilu: Q02 Souřadnice GPS: N E Lokalita: Jesenice, ulice K rybníku Šachta č.: Druh kanalizace: jednotná Tvar: kruhový Parametry profilu: Průměr: DN 500 Sklon: Měřící přístroj: Materiál: kamenina Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: přítok do šachty Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Instalace: bez sedimentu Odinstalace: Poznámky: od nastaven interval měření 1 minuta Zakázka 3789/002 prosinec

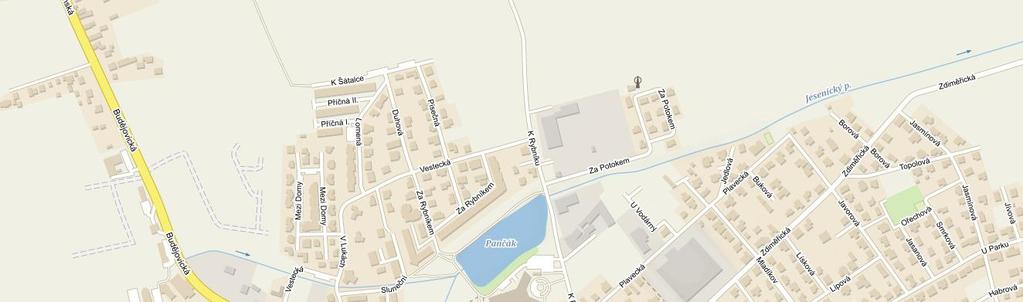

15 Mapa umístění měrného profilu Q2 Q02 Q02 mapa plán města Q02 Q02 mapa plán kanalizace GIS Zakázka 3789/002 prosinec

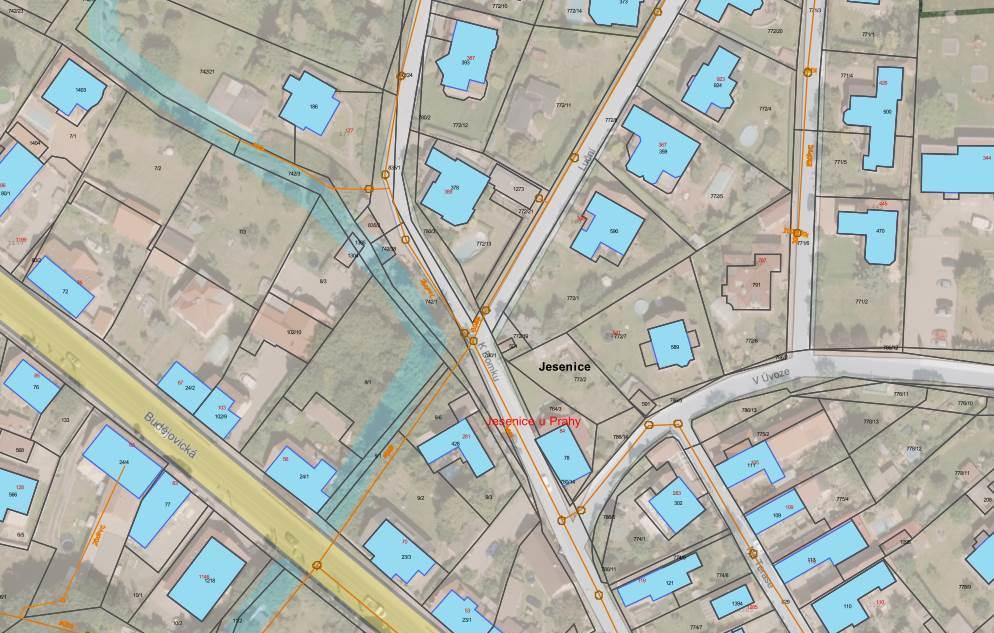

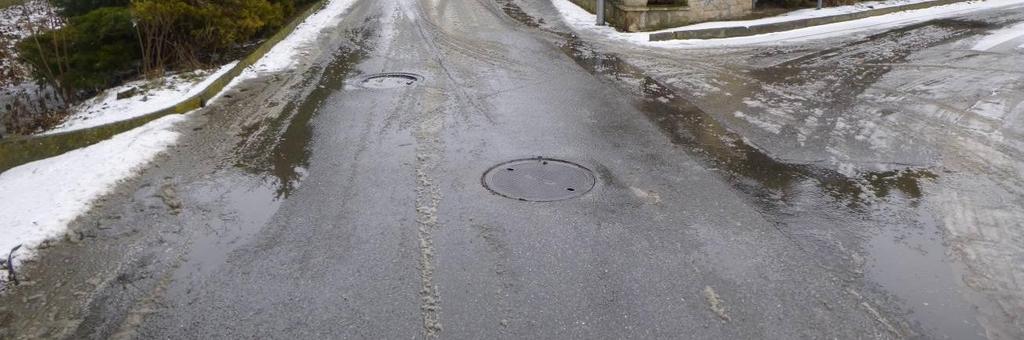

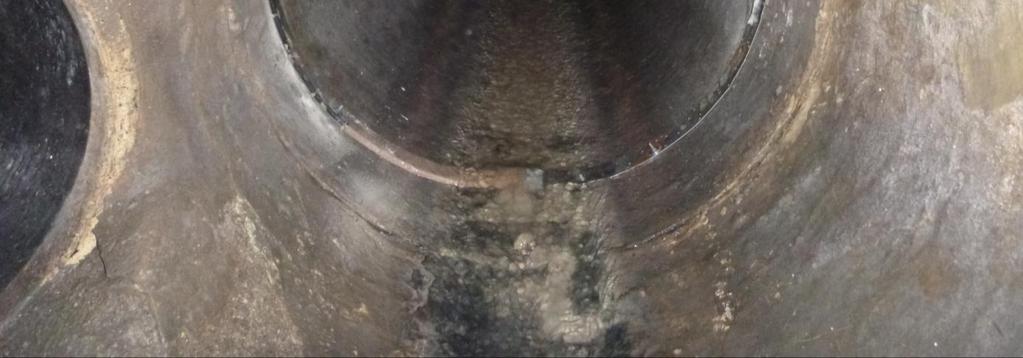

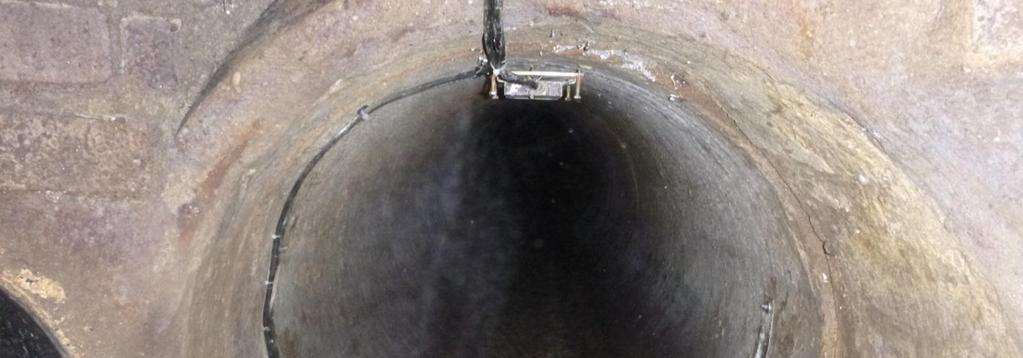

17 6.1.4 Charakteristika měrného profilu Q03 Název profilu: Q03 Souřadnice GPS: N E Lokalita: Jesenice, křižovatka ulic K Domku a Luční Šachta č.: Druh kanalizace: jednotná Tvar: kruhový Parametry profilu: Průměr: DN800 Sklon: Měřící přístroj: Materiál: beton Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: 1,5 m nad vstupní šachtou Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Poznámky: Instalace: bez sedimentu Odinstalace: Zakázka 3789/002 prosinec

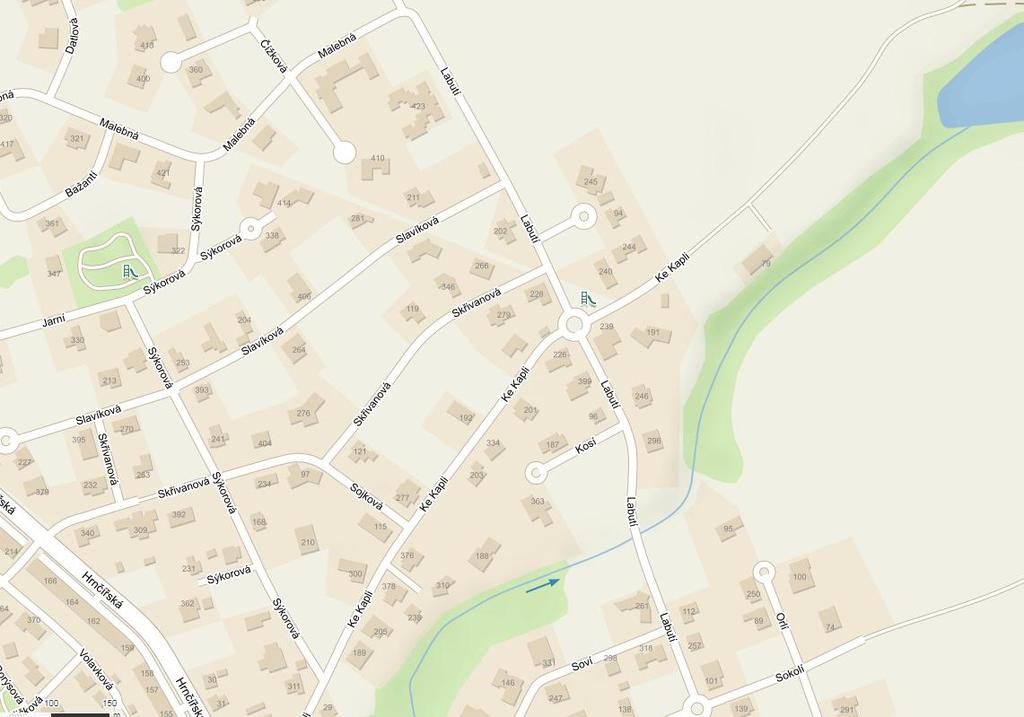

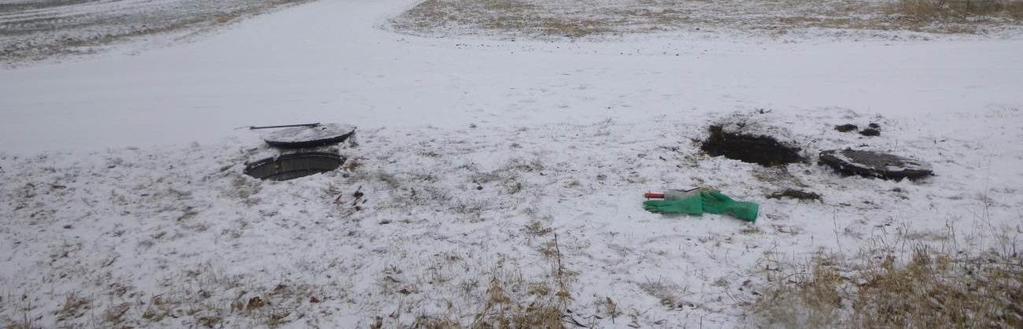

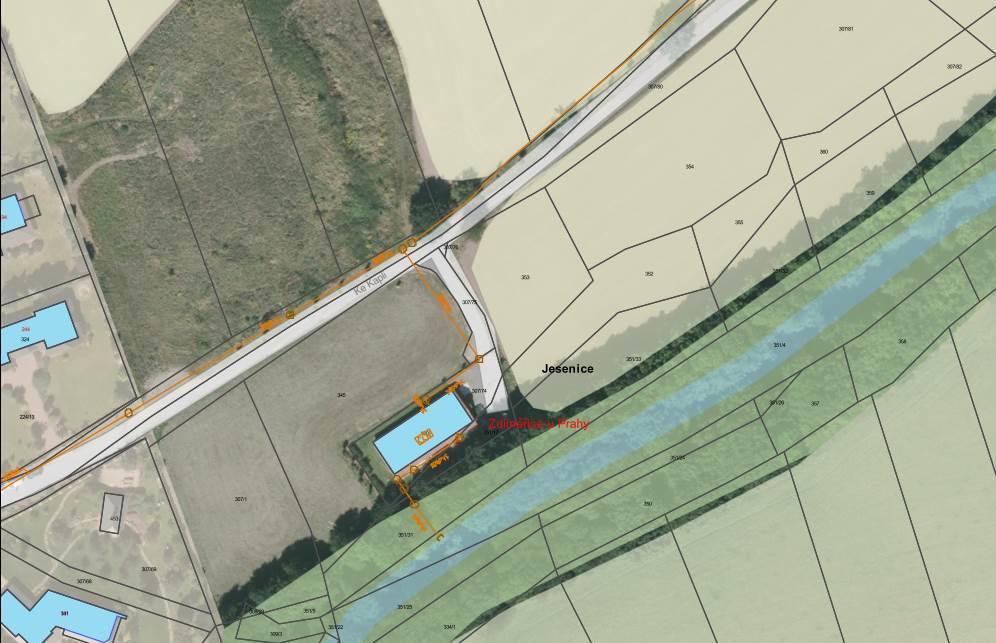

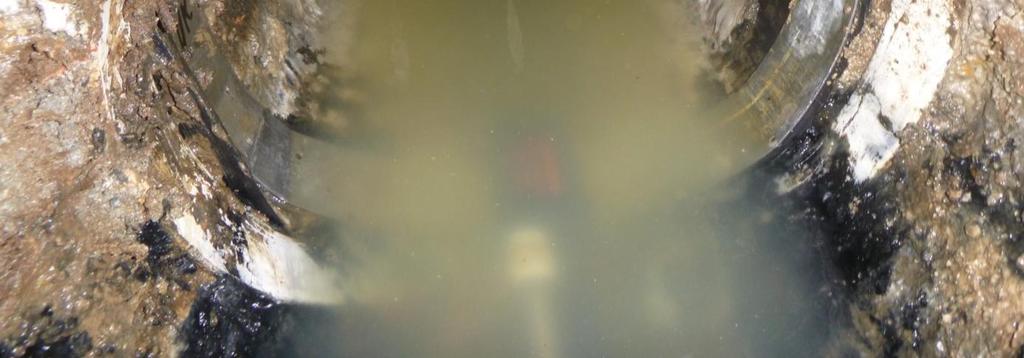

20 6.1.5 Charakteristika měrného profilu Q04 Název profilu: Q04 Souřadnice GPS: N E Lokalita: Zdiměřice, ulice Ke Kapli Šachta č.: Druh kanalizace: splašková Tvar: kruhový Parametry profilu: Průměr: DN300 Sklon: Měřící přístroj: Materiál: beton Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: 0,2 m nad přítokem do šachty Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Poznámky: Instalace: bez sedimentu Odinstalace: Zakázka 3789/002 prosinec

23 6.1.6 Charakteristika měrného profilu Q05 Název profilu: Q05 Souřadnice GPS: N E Lokalita: Nátok na ČOV Osnice, ulice Šachta č.: Druh kanalizace: splašková Tvar: kruhový Parametry profilu: Průměr: DN230 Sklon: Měřící přístroj: Materiál: plast Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: 0,2 m nad přítokem do šachty Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Instalace: Odinstalace: Sedimenty: Poznámky: bez sedimentu od nastaven interval měření 1 minuta :30-14:30 došlo k zatopení šachty z následující ČSOV : :30 došlo ke zpětnému vzdutí z ČSOV :40 15:10 došlo k zatopení šachty z následující ČSOV Zakázka 3789/002 prosinec

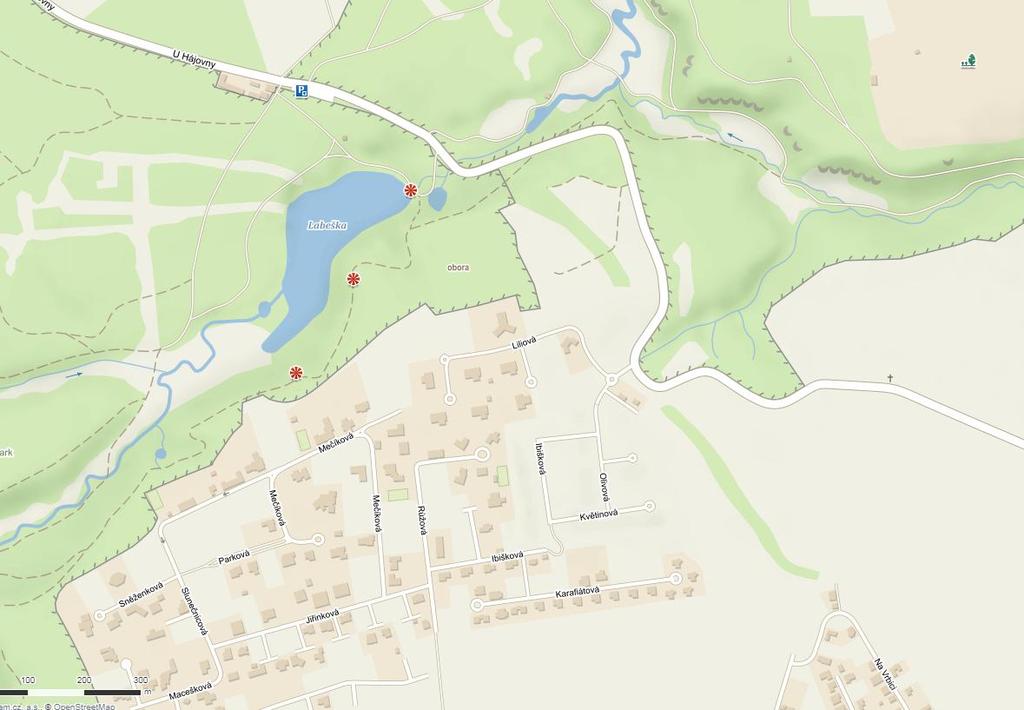

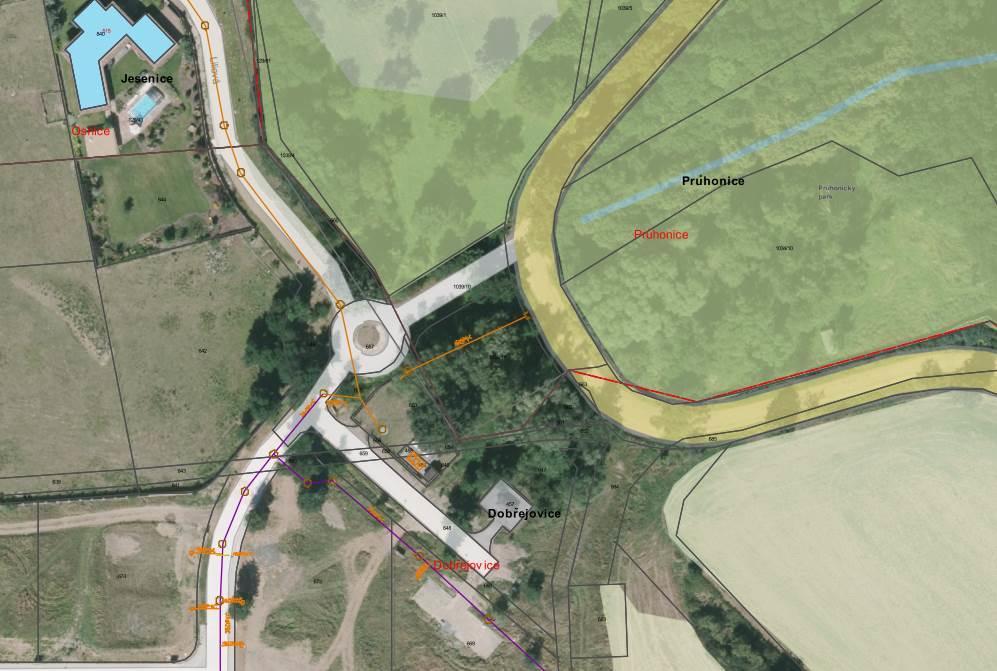

24 Mapa umístění měrného profilu Q05 Q05 Q05 mapa plán města Q05 Q05 mapa plán kanalizace GIS Zakázka 3789/002 prosinec

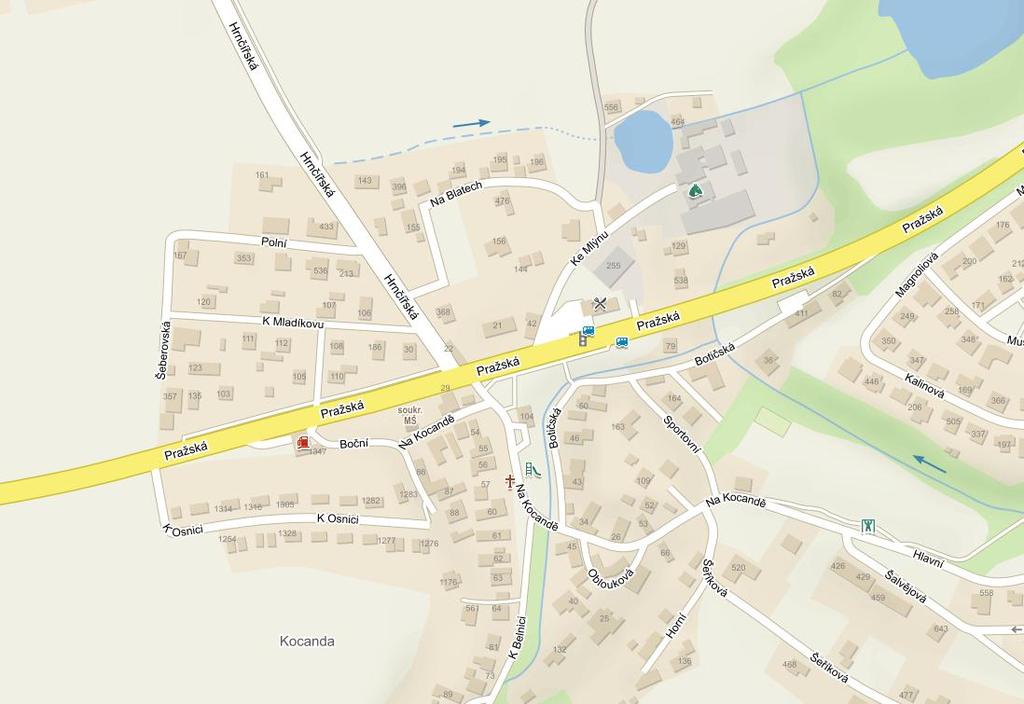

26 6.1.7 Charakteristika měrného profilu Q06 Název profilu: Q06 Souřadnice GPS: N E Lokalita: Kocanda, konec ulice Ke Mlýnu, začátek stezky pro cyklisty Šachta č.: Druh kanalizace: splašková Tvar: kruhový Parametry profilu: Průměr: DN290 Sklon: Měřící přístroj: Materiál: plast Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: 0,2 m nad přítokem do šachty Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 6 minut Za deště: 2 minuty Předávané datové soubory: Datum: Sedimenty: Instalace: bez sedimentu Odinstalace: Poznámky: od nastaven interval měření 1 minuta Zakázka 3789/002 prosinec

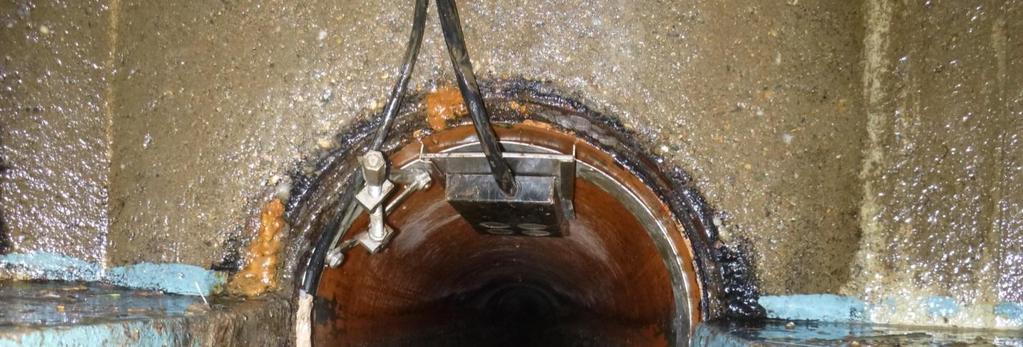

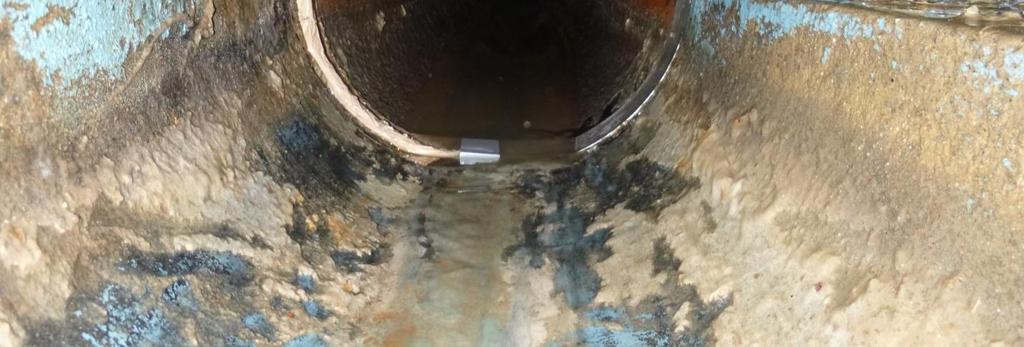

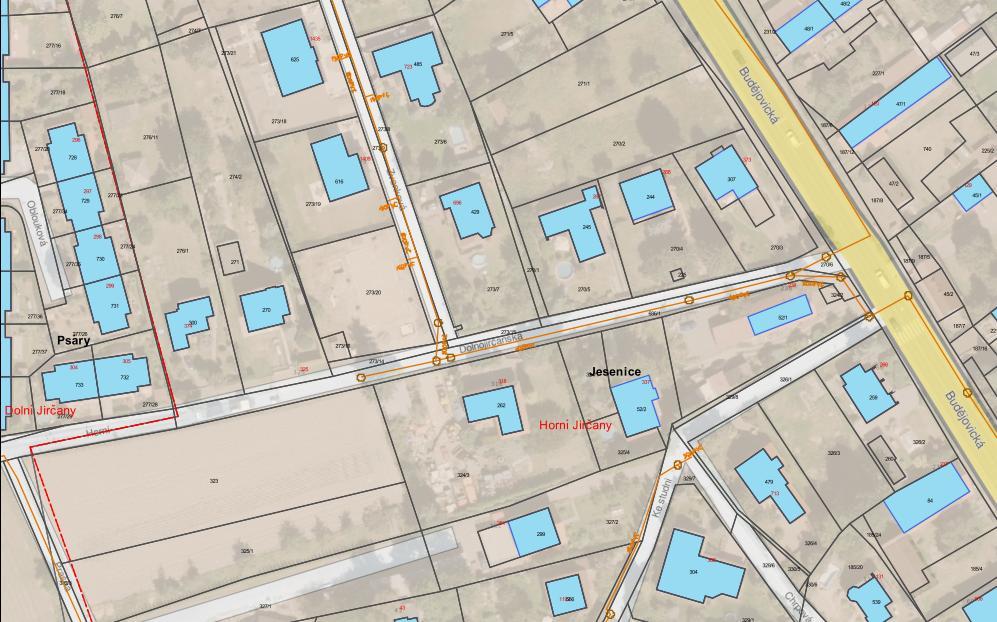

29 6.1.8 Charakteristika měrného profilu Q07 Název profilu: Q07 Souřadnice GPS: N E Lokalita: Horní Jirčany, ulice Dolnojirčanská Šachta č.: Druh kanalizace: splašková Tvar: měrný žlab Parametry profilu: Průměr: Sklon: Měřící přístroj: Materiál: nerez Registrační jednotka: MS16 Snímače: ultrazvukový hladinový snímač Umístění snímačů: Popis: Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 2 minut Za deště: 2 minuty Předávané datové soubory: Datum: Instalace: Odinstalace: Sedimenty: Poznámky: bez sedimentu bylo využito stávajícího měření Zakázka 3789/002 prosinec

32 6.1.9 Charakteristika měrného profilu Q08 Název profilu: Q08 Souřadnice GPS: N E Lokalita: Jesenice, ulice Jívová Šachta č.: Druh kanalizace: splašková Tvar: kruhový Parametry profilu: Průměr: DN 300 Sklon: Měřící přístroj: Materiál: PVC Registrační jednotka: ADS Snímače: ultrazvukový hladinový snímač, rychlostní snímač Umístění snímačů: Popis: Převýšení dna pod snímačem k rámu poklopu: Interval záznamu dat: Bezdeštné období: 1 minut Za deště: 1 minuty Předávané datové soubory: Datum: Sedimenty: Poznámky: Instalace: bez sedimentu Odinstalace: Zakázka 3789/002 prosinec

35 Charakteristika měrného profilu S1 Název profilu: S1 Souřadnice GPS: N E Lokalita: Měřící přístroj: Umístění přístroje: Interval záznamu dat: Travnatá plocha v areálu ČOV, ulice K rybníku, Jesenice elektronický srážkoměr Fiedler SR03RD Travnatá plocha 1 minuta Předávané datové soubory: Datum: Poznámky: Instalace: Odinstalace: Zakázka 3789/002 prosinec

36 Mapa umístění měrného profilu S1 S1 Fotodokumentace měrného profilu S1 Zakázka 3789/002 prosinec

37 Charakteristika měrného profilu S2 Název profilu: S2 Souřadnice GPS: N E Lokalita: Měřící přístroj: Umístění přístroje: Interval záznamu dat: Kocanda, křižovatka ulic Pražská a Ke Mlýnku elektronický srážkoměr Fiedler SR03RD Střecha restaurace 1 minuta Předávané datové soubory: Datum: Poznámky: Instalace: Odinstalace: Zakázka 3789/002 prosinec

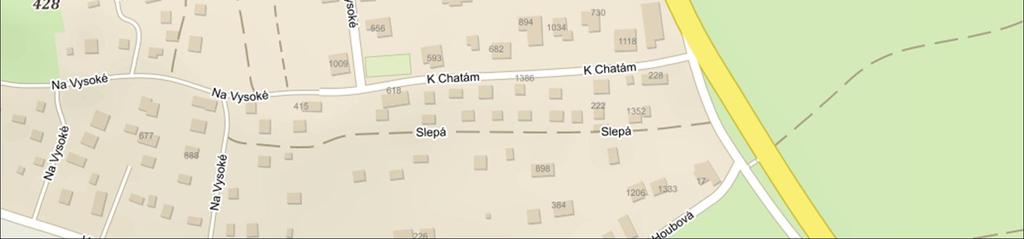

39 Charakteristika měrného profilu S3 Název profilu: S3 Souřadnice GPS: N E Lokalita: Měřící přístroj: Umístění přístroje: Interval záznamu dat: Horní Jirčany, křižovatka ulic Budějovická a U Vodojemu elektronický srážkoměr Fiedler SR03RD travnatá plocha v areálu vodojemu 1 minuta Předávané datové soubory: Datum: Instalace: Odinstalace: Poznámky: přicpané sítko, v hrnci stála voda v datech označeno hodnotou -1 Zakázka 3789/002 prosinec

41 7. Kalibrace měřících přístrojů Kalibrace měřících přístrojů byla provedena pracovními etalony. Přehled pracovních etalonů a měřidel použitých při kalibraci: Pracovní měřidlo (nestanovené), 50 cm duralové měřítko s hrotem, oboustranné (2 stupnice), mm dělení, počátek ve špičce hrotu Evidenční číslo měřidla: MEČ G PM Kalibrační list č.: VÚGTK/40597/2017 ze dne Pracovní měřidlo (nestanovené), 100 cm duralové měřítko s hrotem, oboustranné (2 stupnice), mm dělení, počátek ve špičce hrotu. Evidenční číslo měřidla: MEČ G PM Kalibrační list č.: VÚGTK/40598/2017 ze dne Pracovní měřidlo (nestanovené), 150 cm duralové měřítko s hrotem, oboustranné (2 stupnice), mm dělení, počátek ve špičce hrotu Evidenční číslo měřidla: MEČ G PM Kalibrační list č.: VÚGTK/40599/2017 ze dne Pracovní měřidlo (nestanovené), 5 m výsuvná nivelační lať kovová, cm dělení Evidenční číslo měřidla: MEČ G PM Kalibrační list č.: 34932/2013 ze dne Pracovní měřidlo (nestanovené), rotační laser Topcon RL-VH4DR Evidenční číslo: MEČ G PM Kalibrační list č.: 391/17 ze dne Pracovní měřidlo (nestanovené), 50 m sklolaminátové pásmo BMI, II. třída přesnosti, bílé, lakované, na vidlici, s odsazenou nulou od počátku pásma, s mm dělením Evidenční číslo měřidla: MEČ G PM Kalibrační list č.: 34911/2013 ze dne Pracovní měřidlo (nestanovené), 2 m ocelové stáčecí pásmo TOYA, bílé, s mm dělením, v pouzdře, s nulou v počátku pásma (není odsazená), Evidenční číslo: MEČ G PM Kalibrační list č.: 34913/2013 ze dne Pracovní měřidlo (nestanovené), hydrometrická souprava OTT Mf Pro se snímáním okamžité hodnoty bodové rychlosti proudění na principu elektromagnetické indukce a vyhodnocovací a zobrazovací jednotkou. Výrobní číslo: zobrazovač , snímač Kalibrační list č: 2013/2017 datum kalibrace: Kalibrace průtokoměru: Je nedílnou součástí celého procesu měření průtoků. Rychlost je měřena na principu registrace maximální okamžité rychlosti proudu. K následnému stanovení průtoku z rovnice kontinuity je tedy nezbytné určit poměr mezi maximální rychlostí v maxads a střední profilovou rychlostí v prf. Střední profilová rychlost (v prf) byla stanovena na základě hydrometrických měření. Kalibrace snímání hloubky byla provedena pomocí speciální desky umístěné do několika úrovní nade dnem stoky se stanovením výšky nivelačním měřením. Zakázka 3789/002 prosinec

42 8. Výběr dat a zaměření objektů na stokové síti Výběry dat a kontroly měrných profilů byly provedeny , , , a Při těchto kontrolách byly čištěny snímače, synchronizován čas, měnily se baterie v přístrojích a měřila se mocnost nánosu. 9. Zpracování a vyhodnocení naměřených dat Naměřená surová data hydraulických veličin byla zpracována v programovém prostředku MOUSE Gandalf. Průtok odpadních vod byl stanoven z měřené rychlosti proudění a hloubky odpadních vod (průtočné plochy) aplikací rovnice kontinuity. Podrobný popis jednotlivých profilů s poznámkami k průběhu měření a zpracování dat je uveden v příloze č. 1. Průběhy zpracovaných časových řad hydraulických veličin jsou pro přehlednost uvedeny v grafické formě viz. příloha č. 2. Za období měření bylo zaznamenáno dostatečné množství reprezentativních dat pro vyhodnocení splaškových průtokových poměrů v jednotlivých měrných profilech. Vyhodnocení splaškových průtokových poměrů bylo provedeno programovým prostředkem Splašky (Ing. J. Sobota VÚV Praha) dle výpočtů uvedených níže. Q Q 24 p å Q 24, p = 1 24 Q 24,p p p průměrný denní průtok za bezdeštného stavu průměrný denní průtok za bezdeštného stavu pro daný den měrné kampaně počet měřených dnů Q hmax Q h max Q h max,p p p å Q h max, p = 1 p maximální hodinový průtok za bezdeštného stavu maximální hodinový průtok za bezdeštného stavu pro daný den měrné kampaně počet měřených dnů Q h min Q h min Q h min,p p p å Q h min, p = 1 p minimální hodinový průtok za bezdeštného stavu minimální hodinový průtok za bezdeštného stavu pro daný den měrné kampaně počet měřených dnů Zakázka 3789/002 prosinec

43 k h max p å k hmax, p = 1 p k h max k h max,p součinitel maximální hodinové nerovnoměrnosti součinitel maximální hodinové nerovnoměrnosti pro daný den měrné kampaně stanovený z dlouhodobého průtoku (Q 24) p počet měřených dnů k h min k h min k h min,p p å k h min, p = 1 p součinitel minimální hodinové nerovnoměrnosti součinitel minimální hodinové nerovnoměrnosti pro daný den měrné kampaně stanovený z dlouhodobého průtoku (Q 24) p počet měřených dnů Hodnoty průtoku Q max a Q min byly stanovené jako reprezentativní hodnoty maximálního a minimálního okamžitého průtoku za bezdeštného stavu. Vyhodnocené základní průtokové charakteristiky jednotlivých měrných profilů za bezdeštného stavu: Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q 24 [l/s] 8,36 2,23 3,12 2,91 0,43 4,55 0,77 0,72 Q h max [l/s] 13,23 4,82 5,04 5,79 0,99 6,38 1,75 1,47 Q h min [l/s] 3,85 0,12 1,35 0,43 0,10 1,67 0,09 0,13 k h max 1,58 2,16 1,62 1,99 2,3 1,4 2,3 2,0 k h min 0,46 0,05 0,43 0,51 0,22 0,37 0,1 0,2 Q max [l/s] 20,0 12,0 11,3 12,0 4,3 15,5 3,5 3,8 Q min [l/s] 1,7 0,04 0,5 0,04 0,04 0 0,04 0,05 Průběh časových řad naměřených hydraulických veličin v jednotlivých měrných profilech Zakázka 3789/002 prosinec

44 9.1.1 Průběh časových řad hydraulických veličin v profilu H1 [mm] GO-Jesenice_H01_hloubka GO-Jesenice_S1_intenzita Prelivna hrana [l/s/ha] Zakázka 3789/002 prosinec

45 9.1.2 Průběh časových řad hydraulických veličin v profilu Q1 [mm] GO-Jesenice_Q01_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q01_rychlost [l/sec] GO-Jesenice_Q01_prutok Accum.: , Min.: 0, Max.: Zakázka 3789/002 prosinec

46 9.1.3 Průběh časových řad hydraulických veličin v profilu Q2 [mm] GO-Jesenice_Q02hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok Zakázka 3789/002 prosinec

47 9.1.4 Průběh časových řad hydraulických veličin v profilu Q3 [mm] GO-Jesenice_Q03_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok Zakázka 3789/002 prosinec

49 9.1.6 Průběh časových řad hydraulických veličin v profilu Q5 [mm] GO-Jesenice_Q05_hloubka GO-Jesenice_S2_intenzita 20 [l/s/ha] [m/s] GO-Jesenice_Q05_rychlost [l/sec] GO-Jesenice_Q05_prutok Zakázka 3789/002 prosinec

50 9.1.7 Průběh časových řad hydraulických veličin v profilu Q6 [mm] GO-Jesenice_Q06_hloubka GO-Jesenice_S2_intenzita 20 [l/s/ha] [m/s] GO-Jesenice_Q06_rychlost [l/sec] GO-Jesenice_Q06_prutok Accum.: , Min.: 0, Max.: Zakázka 3789/002 prosinec

51 9.1.8 Průběh časových řad hydraulických veličin v profilu Q7 [mm] GO-Jesenice_Q07_hloubka GO-Jesenice_S3_intenzita [l/s/ha] [l/sec] GO-Jesenice_Q07_prutok Zakázka 3789/002 prosinec

53 Průběh časových řad hydraulických veličin v profilu S1, S2 a S3 [] GO-Jesenice_S1_intenzita [] GO-Jesenice_S2_intenzita [] GO-Jesenice_S3_intenzita [l/s/ha] [l/s/ha] [l/s/ha] Zakázka 3789/002 prosinec

54 Průběh časových řad hydraulických veličin v profilu H1 během srážkové události [mm] GO-Jesenice_H01_hloubka GO-Jesenice_S1_intenzita Prelivna hrana [l/s/ha] :00: :30:00 14:00:00 14:30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 Zakázka 3789/002 prosinec

55 Průběh časových řad hydraulických veličin v profilu H1 během srážkové události [mm] GO-Jesenice_H01_hloubka GO-Jesenice_S1_intenzita Prelivna hrana [l/s/ha] :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

56 Průběh časových řad hydraulických veličin v profilu H1 během srážkové události [mm] GO-Jesenice_H01_hloubka GO-Jesenice_S1_intenzita Prelivna hrana [l/s/ha] :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

57 Průběh časových řad hydraulických veličin v profilu H1 během srážkové události [mm] GO-Jesenice_H01_hloubka GO-Jesenice_S1_intenzita Prelivna hrana [l/s/ha] :00: :00:00 02:00:00 03:00:00 04:00:00 05:00:00 06:00:00 07:00:00 08:00:00 09:00:00 10:00:00 11:00:00 12:00:00 Zakázka 3789/002 prosinec

58 Průběh časových řad hydraulických veličin v profilu Q1 během srážkové události [mm] GO-Jesenice_Q01_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q01_rychlost [l/sec] GO-Jesenice_Q01_prutok Accum.: , Min.: 1, Max.: :30: :00:00 13:30:00 14:00:00 14:30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 Zakázka 3789/002 prosinec

59 Průběh časových řad hydraulických veličin v profilu Q1 během srážkové události [mm] GO-Jesenice_Q01_hloubka GO-Jesenice_S1_intenzita 50 [l/s/ha] [m/s] GO-Jesenice_Q01_rychlost [l/sec] GO-Jesenice_Q01_prutok Accum.: , Min.: 0, Max.: :00: :00:00 04:00:00 05:00:00 06:00:00 07:00:00 08:00:00 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 14:00:00 15:00:00 16:00:00 Zakázka 3789/002 prosinec

60 Průběh časových řad hydraulických veličin v profilu Q1 během srážkové události [mm] GO-Jesenice_Q01_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q01_rychlost [l/sec] GO-Jesenice_Q01_prutok Accum.: , Min.: 0, Max.: :00: :00:00 00:00: :00:00 02:00:00 03:00:00 04:00:00 05:00:00 06:00:00 07:00:00 08:00:00 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 14:00:00 Zakázka 3789/002 prosinec

61 Průběh časových řad hydraulických veličin v profilu Q2 během srážkové události [mm] GO-Jesenice_Q02hloubka GO-Jesenice_S1_intenzita 5 [l/s/ha] [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok :00: :30:00 14:00:00 14:30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 20:30:00 Zakázka 3789/002 prosinec

62 Průběh časových řad hydraulických veličin v profilu Q2 během srážkové události [mm] GO-Jesenice_Q02hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok :00: :30:00 13:00:00 13:30:00 14:00:00 14:30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 20:30:00 21:00:00 Zakázka 3789/002 prosinec

63 Průběh časových řad hydraulických veličin v profilu Q2 během srážkové události [mm] GO-Jesenice_Q02hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok :00: :00:00 05:00:00 06:00:00 07:00:00 08:00:00 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 14:00:00 15:00:00 16:00:00 17:00:00 Zakázka 3789/002 prosinec

64 Průběh časových řad hydraulických veličin v profilu Q2 během srážkové události [mm] GO-Jesenice_Q02hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok :30: :00:00 03:30:00 04:00:00 04:30:00 05:00:00 05:30:00 06:00:00 06:30:00 07:00:00 07:30:00 08:00:00 08:30:00 09:00:00 09:30:00 Zakázka 3789/002 prosinec

65 Průběh časových řad hydraulických veličin v profilu Q3 během srážkové události [mm] GO-Jesenice_Q03_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok :00: :20:00 14:40:00 15:00:00 15:20:00 15:40:00 16:00:00 16:20:00 16:40:00 17:00:00 17:20:00 17:40:00 18:00:00 18:20:00 18:40:00 19:00:00 19:20:00 19:40:00 Zakázka 3789/002 prosinec

66 Průběh časových řad hydraulických veličin v profilu Q3 během srážkové události [mm] GO-Jesenice_Q03_hloubka GO-Jesenice_S1_intenzita 40 [l/s/ha] [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok :30: :00:00 13:30:00 14:00:00 14:30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 Zakázka 3789/002 prosinec

67 Průběh časových řad hydraulických veličin v profilu Q3 během srážkové události [mm] GO-Jesenice_Q03_hloubka GO-Jesenice_S1_intenzita [l/s/ha] [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok :00: :00:00 05:00:00 06:00:00 07:00:00 08:00:00 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 14:00:00 15:00:00 16:00:00 Zakázka 3789/002 prosinec

68 Průběh časových řad hydraulických veličin v profilu Q3 během srážkové události [mm] GO-Jesenice_Q03_hloubka GO-Jesenice_S1_intenzita 40 [l/s/ha] [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok :00: :30:00 03:00:00 03:30:00 04:00:00 04:30:00 05:00:00 05:30:00 06:00:00 06:30:00 07:00:00 07:30:00 08:00:00 08:30:00 09:00:00 Zakázka 3789/002 prosinec

69 Průběh časových řad hydraulických veličin v profilu Q1 v typickém bezdeštném dni [mm] GO-Jesenice_Q01_hloubka [m/s] GO-Jesenice_Q01_rychlost [l/sec] GO-Jesenice_Q01_prutok Accum.: , Min.: 0, Max.: :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

70 Průběh časových řad hydraulických veličin v profilu Q2 v typickém bezdeštném dni [mm] GO-Jesenice_Q02hloubka [m/s] GO-Jesenice_Q02rychlost [l/sec] GO-Jesenice_Q02prutok :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

71 Průběh časových řad hydraulických veličin v profilu Q3 v typickém bezdeštném dni [mm] GO-Jesenice_Q03_hloubka [m/s] GO-Jesenice_Q03_rychlost [l/sec] GO-Jesenice_Q03_prutok :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

72 Průběh časových řad hydraulických veličin v profilu Q4 v typickém bezdeštném dni [mm] GO-Jesenice_Q04_hloubka [m/s] GO-Jesenice_Q04_rychlost [l/sec] GO-Jesenice_Q04_prutok :00: :00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 Zakázka 3789/002 prosinec

74 Průběh časových řad hydraulických veličin v profilu Q6 v typickém bezdeštném dni [mm] GO-Jesenice_Q06_hloubka [m/s] GO-Jesenice_Q06_rychlost [l/sec] GO-Jesenice_Q06_prutok Accum.: , Min.: 0, Max.: :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

75 Průběh časových řad hydraulických veličin v profilu Q7 v typickém bezdeštném dni [mm] GO-Jesenice_Q07_hloubka [l/sec] GO-Jesenice_Q07_prutok :00: :00:00 04:00:00 06:00:00 08:00:00 10:00:00 12:00:00 14:00:00 16:00:00 18:00:00 20:00:00 22:00:00 00:00: Zakázka 3789/002 prosinec

77 Rozbor odezvy stokové sítě na vybrané významné srážkové události Rozbor srážkových událostí ( až ) Vybrané srážkové události - celkový úhrn srážky > 2mm poř. č. srážky datum orientační časové rozmezí trvání srážky SR1 SR2 SR3 max. max. intenzita úhrn úhrn max. intenzita úhrn intenzita [ m*s -1 ] [mm] [ m*s -1 ] [mm] [ m*s -1 ] [mm] :39 17:05 1,62 2,04 1,67 2,70 1,63 2, :57 15:02 6,45 4,15 6,67 4,70 6,55 6, :02 08:20 1,62 1,55 1,67 2,20 1,63 2, :37 6:01 8,43 7,36 5,00 6,40 3,22 6,02 Poznámka: Časový údaj ve sloupci,,začátek konec orientačně vymezuje počátek a konec časového období, ve kterém současně probíhaly na celém povodí dílčí srážkové události, které vyvolaly podstatnou odezvu průtoku v měrných profilech. Přesná časová lokalizace jednotlivých srážkových událostí, resp. odezvy měrných profilů je pak odlišná, spadá však vždy do uvedeného časového rozmezí. Tučným řezem písma jsou označeny deště doporučené pro kalibraci a verifikaci matematického modelu. Zakázka 3789/002 prosinec

78 9.2.2 Rozbor odezvy jednotné kanalizace v určených profilech na vybrané srážkové události ( až ) poř. č. srážky datum orientační časové rozmezí trvání srážky max. hladina za deště Q max Q1 Q2 Q3 [l.s -1 ] [l.s -1 ] [l.s -1 ] :39 17:05 20,7 31, :57 15:02 153,7 86,0 95, :02 08:20 47,5 22,8 32,2 poř. č. srážky datum orientační časové rozmezí trvání srážky max. hladina za deště H max Q1 Q2 Q3 [mm] [mm] [mm] :39 17: :57 15: :02 08: :37 6: :37 6:01 211,3 86,6 101,5 Poznámka: Časový údaj ve sloupci,,začátek konec orientačně vymezuje počátek a konec časového období, ve kterém současně probíhaly na celém povodí dílčí srážkové události, které vyvolaly podstatnou odezvu průtoku v měrných profilech. Přesná časová lokalizace jednotlivých srážkových událostí, resp. odezvy měrných profilů je pak odlišná, spadá však vždy do uvedeného časového rozmezí. Tučným řezem písma jsou označeny deště doporučené pro kalibraci a verifikaci matematického modelu. H max Q max vyjadřuje maximální absolutní polohu hladiny zaznamenaný v jednotlivých měrných profilech při srážkové události. vyjadřuje maximální absolutní průtok zaznamenaný v jednotlivých měrných profilech při srážkové události. Zakázka 3789/002 prosinec

79 9.2.3 Vyhodnocení maximálních 10-ti minutových intenzit významných srážkových událostí poř. č. srážky datum orientační časové rozmezí trvání srážky max. 10 min. intenzita S1 S2 S3 [l/s/ha] [l/s/ha] [l/s/ha] :39 17: :57 15: :02 08: :37 6: Poznámka: hodnoty 10-ti minutových srážek jsou zaokrouhlené na celá čísla. Tabulka intenzit náhradních 10-ti minutových zatěžovacích dešťů dle Městských standardů pro hl. m. Prahu Doba trvání deště [min] Periodicita zatěžujícího deště v l/s/ha Zakázka 3789/002 prosinec

80 Průběh kolísaní průměrných hodinových průtoků v jednotlivých dnech týdne Průběh kolísaní průměrných hodinových průtoků v jednotlivých dnech týdne v profilu Q Průtok [l/s] Hodiny ve dni [h] Po Út St Čt Pá So Ne Hodinové průtoky Zakázka 3789/002 prosinec

81 9.3.2 Průběh kolísaní průměrných hodinových průtoků v jednotlivých dnech týdne v profilu Q Průtok [l/s] Hodiny ve dni [h] Po Út St Čt Pá So Ne Hodinové průtoky Zakázka 3789/002 prosinec

82 9.3.3 Průběh kolísaní průměrných hodinových průtoků v jednotlivých dnech týdne v profilu Q3 4 3 Průtok [l/s] Hodiny ve dni [h] Po Út St Čt Pá So Ne Hodinové průtoky Zakázka 3789/002 prosinec

85 Zakázka 3789/002 prosinec

89 Profil Q1 : V období od do bylo zaznamenáno dostatečné množství reprezentativních dat pro vyhodnocení splaškových průtokových poměrů. Vyhodnocené základní průtokové charakteristiky v profilu za bezdeštného stavu: Q 24 = 8,4 l.s -1 (průměrný denní průtok za bezdeštného stavu) Q h max = 13,2 l.s -1 (maximální hodinový průtok za bezdeštného stavu) Q h min = 3,9 l.s -1 (minimální hodinový průtok za bezdeštného stavu) k h max = 1,58 (součinitel maximální hodinové nerovnoměrnosti) k h min = 0,46 (součinitel minimální hodinové nerovnoměrnosti) Q max = 20,0 l.s -1 (reprezentativní hodnota maximálního okamžitého průtoku za bezdeštného stavu) Q min = 1,7 l.s -1 (reprezentativní hodnota minimálního okamžitého průtoku za bezdeštného stavu) Průměrné hodinové průtoky [l/s] Čas 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 Qh kh kde: Q h [l/s] (průměrný hodinový průtok za bezdeštného stavu) k h [-] (součinitel hodinové nerovnoměrnosti) Zakázka 3789/002 prosinec

90 Profil Q2 : V období od do bylo zaznamenáno dostatečné množství reprezentativních dat pro vyhodnocení splaškových průtokových poměrů. Vyhodnocené základní průtokové charakteristiky v profilu za bezdeštného stavu: Q 24 = 2,2 l.s -1 (průměrný denní průtok za bezdeštného stavu) Q h max = 4,8 l.s -1 (maximální hodinový průtok za bezdeštného stavu) Q h min = 0,1 l.s -1 (minimální hodinový průtok za bezdeštného stavu) k h max = 2,16 (součinitel maximální hodinové nerovnoměrnosti) k h min = 0,05 (součinitel minimální hodinové nerovnoměrnosti) Q max = 12,0 l.s -1 (reprezentativní hodnota maximálního okamžitého průtoku za bezdeštného stavu) Q min = 0,04 l.s -1 (reprezentativní hodnota minimálního okamžitého průtoku za bezdeštného stavu) Průměrné hodinové průtoky [l/s] Čas 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 Qh kh kde: Q h [l/s] (průměrný hodinový průtok za bezdeštného stavu) k h [-] (součinitel hodinové nerovnoměrnosti Zakázka 3789/002 prosinec

91 Profil Q3 : V období od do bylo zaznamenáno dostatečné množství reprezentativních dat pro vyhodnocení splaškových průtokových poměrů. Vyhodnocené základní průtokové charakteristiky v profilu za bezdeštného stavu: Q 24 = 2,6 l.s -1 (průměrný denní průtok za bezdeštného stavu) Q h max = 4,2 l.s -1 (maximální hodinový průtok za bezdeštného stavu) Q h min = 0,1 l.s -1 (minimální hodinový průtok za bezdeštného stavu) k h max = 1,62 (součinitel maximální hodinové nerovnoměrnosti) k h min = 0,43 (součinitel minimální hodinové nerovnoměrnosti) Q max = 11,2 l.s -1 (reprezentativní hodnota maximálního okamžitého průtoku za bezdeštného stavu) Q min = 0,4 l.s -1 (reprezentativní hodnota minimálního okamžitého průtoku za bezdeštného stavu) Průměrné hodinové průtoky [l/s] Čas 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 Qh 2,1 1,7 1,4 1,4 1,2 1,3 2,0 2,8 3,1 3,0 3,0 3,0 2,9 2,9 2,8 2,7 2,8 3,2 3,2 3,0 3,3 3,1 3,2 3,1 kh 0,80 0,65 0,55 0,55 0,48 0,52 0,78 1,09 1,20 1,17 1,16 1,15 1,11 1,11 1,08 1,03 1,10 1,23 1,24 1,15 1,27 1,18 1,22 1,19 kde: Q h [l/s] (průměrný hodinový průtok za bezdeštného stavu) k h [-] (součinitel hodinové nerovnoměrnosti) Zakázka 3789/002 prosinec
