1 Údržba a péče o zařízení

Transkript

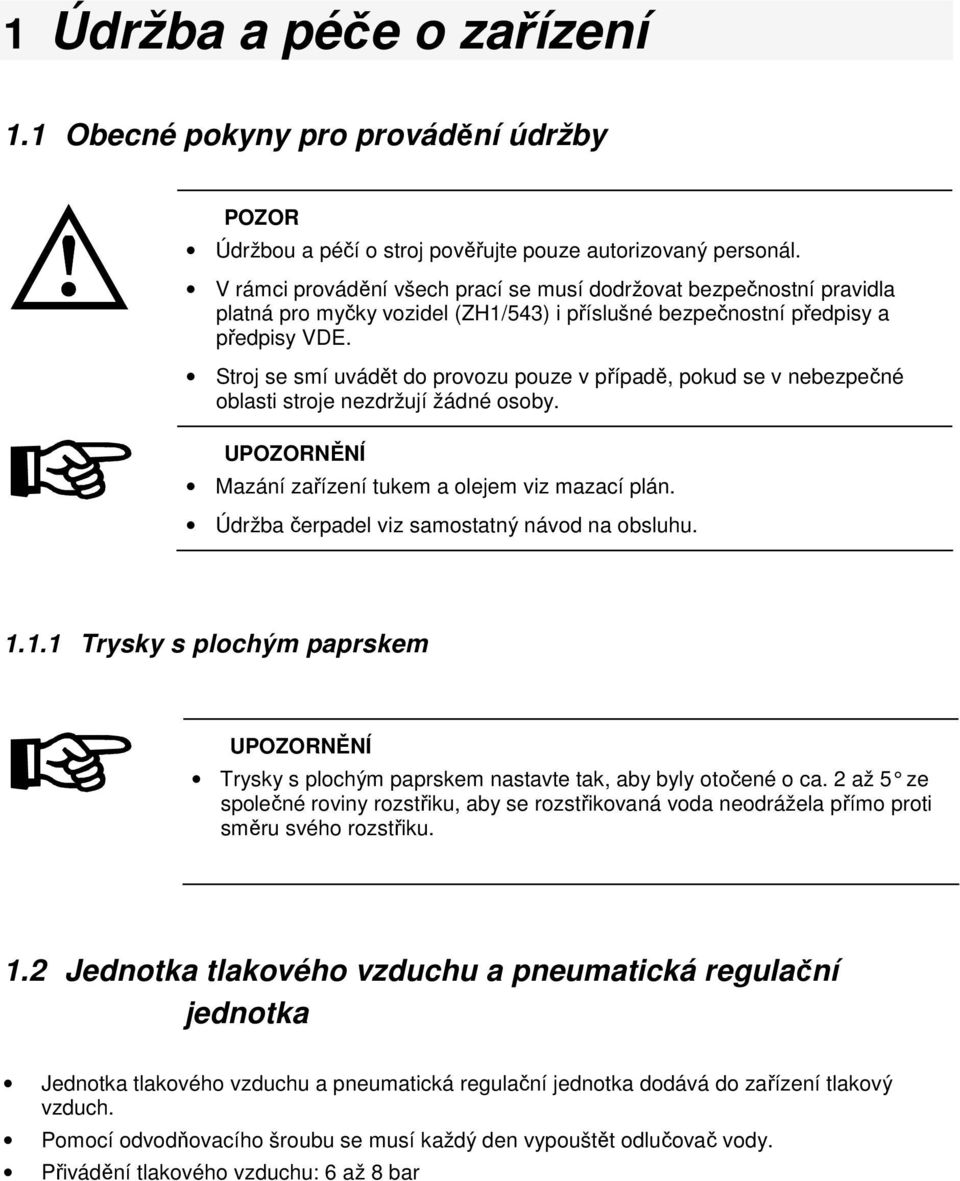

1 1 Údržba a péče o zařízení 1.1 Obecné pokyny pro provádění údržby POZOR Údržbou a péčí o stroj pověřujte pouze autorizovaný personál. V rámci provádění všech prací se musí dodržovat bezpečnostní pravidla platná pro myčky vozidel (ZH1/543) i příslušné bezpečnostní předpisy a předpisy VDE. Stroj se smí uvádět do provozu pouze v případě, pokud se v nebezpečné oblasti stroje nezdržují žádné osoby. Mazání zařízení tukem a olejem viz mazací plán. Údržba čerpadel viz samostatný návod na obsluhu Trysky s plochým paprskem Trysky s plochým paprskem nastavte tak, aby byly otočené o ca. 2 až 5 ze společné roviny rozstřiku, aby se rozstřikovaná voda neodrážela přímo proti směru svého rozstřiku. 1.2 Jednotka tlakového vzduchu a pneumatická regulační jednotka Jednotka tlakového vzduchu a pneumatická regulační jednotka dodává do zařízení tlakový vzduch. Pomocí odvodňovacího šroubu se musí každý den vypouštět odlučovač vody. Přivádění tlakového vzduchu: 6 až 8 bar

2 1.3 Čerpadlo na užitkovou vodu Toto čerpadlo se nachází ve velínu. Voda se k němu dostává ze zařízení na zpětné získávání vody. Před prvním uvedením do provozu se musí dbát bezpodmínečně na to, aby byla čerpadla odvzdušněná a zaplněná vodou až po okraj. Čerpadlo se musí odvzdušnit po opravách, údržbě na sacím potrubí i po delším odstavení mimo provoz před opětovným zprovozněním. Plnění čerpadla: 1. Odšroubujte odvzdušňovací šroub na čerpadle. 2. Do plnícího hrdla nalévejte vodu tak dlouho, až začne vytékat z otvoru odvzdušňovacího šroubu. 3. Zašroubujte odvzdušňovací šroub. 4. Čerpadlo nechejte běžet, až začne z trysek zařízení vytékat voda. 1.4 Dávkovací čerpadla Dávkovací čerpadla na kyseliny a louhy jsou namontovaná na konzole a lze s nimi pracovat vedle automatického režimu také manuálně pomocí spínačů na dávkovacím čerpadle. Tyto spínače slouží pro nasávání a testování funkcí při uvádění zařízení do provozu. POZOR Před začátkem procesu mytí musí být sací a tlakové potrubí až po vyústění do vodního potrubí naplněné prostředkem na mytí a údržbu a odvzdušněné. Odstraňování poruch Porucha Možná příčina Odstranění Čerpadlo nesaje, i když pohon funguje - Odvzdušňovací ventil je uzavřený - Nasávaná kapalina je příliš hustá - Membrána (dávkovací hlava) je suchá - Sací ventil nezavírá. - Dvojité zpětné ventily nezavírají. - Napájení vtokového místa nezavírá. - otevřete ventil, proveďte rozředění vodou. - nejprve nasajte vodu - zkontrolujte, zda-li není znečištěná a proveďte vyčištění. - zkontrolujte, zda-li není znečištěný a proveďte vyčištění. - zkontrolujte, zda-li nejsou znečištěné a proveďte vyčištění. - zkontrolujte, zda-li není znečištěné a proveďte vyčištění.

3 - Sací nebo tlaková hadice netěsní. - Šroubení hadice netěsní. - Vyměňte hadici. - Šroubení dotáhněte nebo vyměňte. Porucha Možná příčina Odstranění Čerpadlo saje, ovšem do vodního potrubí nečerpá kapalinu. - Vzduch v tlakovém potrubí - Zpětný tlak vody je příliš vysoký - V klidovém stavu stroje načerpejte tlakové potrubí tak, aby bylo plné (bez zpětného tlaku vody). - Event. je čerpadlo příliš velké. - Event. je tlakový omezovací ventil příliš dotažený. - Tlakové potrubí netěsní - Vyměňte hadici

4 1.5 Údržba a péče o zařízení přehledová tabulka Konstrukční jednotka Bezpečnostní zařízení: denně měsíčně pololetně dle potřeby kontrola Elektrický rozvaděč a bezpečnostní lišty Nouzové vypnutí Kontrola funkce Kontrola utěsnění rozvaděče Kontrola šroubů u svorek obecně Čištění povrchu stroje Koncový spínač Funkční kontrola Zjištění event. poškození Světelné závory čištění Vyčištění vysílače a přijímače, kontrola nastavení zesilovačů Semafor: červená - zelená Funkční kontrola Motory a převodovky jsou zapouzdřené a promazané na dobu celé své životnosti Funkční kontrola Odhalení podezřelých zvuků při chodu na prázdno Kontrola utěsnění převodovky Rozvod vody Funkční kontrola dávkovacích čerpadel Kontrola utěsnění rozvodu vody Vyčištění trysek, doplnění prostředku pro mytí a údržbu

5 Konstrukční jednotka Odlučovač vody Pneumatická regulační jednotka denně měsíčně pololetně dle potřeby vypuštění Doplnění oleje. Čerpadlo na užitkovou vodu Prostor umístění kartáčů Střešní kartáč Boční kartáče Okrajový střešní kartáč Zástěrové kartáče -li nejsou v tryskách usazeniny. Kontrola a event. vyčištění sacího hrdla a plnicí trubky v usazovací nádrži od nečistot.. Výměna kartáčů Výměna kartáčů. Výměna kartáčů Výměna kartáčů Vysušování Kontrola ložisek poslechem při chodu Vyčištění sací mřížky bočního ventilátoru.

6 1.6 Mazací plán Následující konstrukční jednotky se musí promazávat jednou měsíčně. Tuky: Tuk s lithiovým mýdlem penetrační třídy 3 Přebytečný tuk se musí odstranit. Do ložisek se vtlačí tolik tuku, až bude vytlačovaný tuk čistý a nový. Promazávání pomocí dekalamitek se nesmí provádět příliš rychle, protože se jinak zničí citlivá těsnění ložisek, což sníží životnost zařízení. Konstrukční jednotka Portál Pár bočních kartáčů Trysky Světelné závory Mazací místa viz samostatný návod viz samostatný návod čištění čištění 1.7 Čištění zařízení Každý týden se musí kontrolovat trysky a světelné závory, zda nejsou znečištěné Čištění povrchu zařízení Čisticí chemie - Používejte výlučně chemii s hodnotou ph od 5 do 9. - Chemii nanášejte pouze po úsecích a nechejte ji působit maximálně 3 4 minuty (v případě venkovní teploty vyšší než 25 C by měl interval působení činit maximálně 1 až 2 minuty). - Chemii nenanášejte za přímého slunečního záření. - Čištění světelných závor, kabelů, energetických řetězců a hadic neprovádějte pomocí chemikálií. Oplach vodou - Čištění uložení neprovádějte vysokým tlakem. - Při oplachování vysokým tlakem nesmí tento tlak překročit hodnotu 70 bar, kromě toho se nesmí používat rotační trysky. - Teplota vody nesmí překročit 50 C - Používejte pouze jemné kartáče. - Čisticí prostředek se musí důkladně a bezezbytku opláchnout čistou vodou. Čištění mycích kartáčů - Teplota vody nesmí překročit 25 C.

7 Čištění světelných závor - vatovými tyčinkami a octem V žádném případě nepoužívejte agresivní čisticí prostředky a ostré předměty! Mazání - Po vyčištění promažte a naolejujte veškerá mazací místa dle mazacího plánu. Konzervace - Povrch zařízení lehce nakonzervujte mycím voskem. V případě používání čisticí chemie, která není ph neutrální, se musí po vyčištění zařízení zkontrolovat hodnota ph v užitkové vodě (usazovací nádrž) a eventuálně se musí pomocí vhodného prostředku zregulovat na hodnotu ph doporučenou výrobcem úpravny vod.
