1 RWE a MŠMT vyhlašují SOUTĚŽ ODBORNÝCH DOVEDNOSTÍ ŽÁKŮ OBORU MECHANIK PLYNOVÝCH ZAŘÍZENÍ (36-52-H/004) 3. ročník MISTROVSTVÍ ČR S MEZINÁRODNÍ ÚČASTÍ pořádané při příležitosti specializované výstavy 18. MEZINÁRODNÍHO STAVEBNÍHO VELETRHU BRNO IBF Tato soutěž je zařazena do Přehlídky České ručičky

2 PRAVIDLA SOUTĚŽE Termín soutěže: Místo konání: Vyhlašovatel: Organizátor: výstavní areál BVV, Výstaviště 1, Brno volná plocha před pavilonem H RWE a MŠMT Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno - Bosonohy Účast na soutěži: soutěže se zúčastní dvoučlenná družstva žáků oboru vzdělání Mechanik plynových zařízení s doprovodem pedagogického pracovníka Doprava : Pojištění soutěžících: organizace náklady na dopravu soutěžního družstva a pedagogického dozoru si hradí vysílající organizace pojištění soutěžících proti úrazu zabezpečuje vysílající Termín závazného potvrzení účasti: do poštou na adresu: Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno - Bosonohy faxem: em: sekretariat@soubosonohy.cz Telefonické spojení do SŠSŘ Brno - Bosonohy: sekretariát: fax: pořadatel SOD, hlavní: Ing. Ivan HALAVÍN Karel Matoušek

3 TEORETICKÁ ČÁST TEST probíraná látka za ročník /MPZ, BOZ/ MPZ 40 otázek správná odpověď 1 bod, max. 40 b BOZP 15 otázek správná odpověď 2 body, max. 30 b Celkem maximálně 70 b forma: písemně PRAKTICKÁ ČÁST SOUTĚŽNÍ ÚKOL č. 1 NAPOJENÍ REGULÁTORU PLYNU A PLYNOMĚRU NA OCELOVÉ POTRUBÍ DLE VÝKRESU Č. 1 Vybavení soutěžícího: hořák 1-2, 2-4, 4-6, svářecí brýle, rukavice, zapalovač, úhelník, posuvné kleště, nářadí na řezání ocelových trubek, kladivo 0,5 kg, hasák, ocelový kartáč, montážní ploché klíče 8 32, závitová hlava Dn 25, 20, 15, pilník, šroubovák křížový a plochý, těsnící materiál na těsnění závitů Postup při montáži: 1. zhotovení ocelového potrubí dle výkresu č montáž regulační řady, plynoměru a uzávěru 3. uvedení regulační řady a plynoměru do provozu 4. zkouška těsnosti provozním tlakem Jednotlivé kroky: 1. prostudujte si dokumentaci, kterou dostanete od pedagogického dozoru 2. materiál dostanete od pedagogického dozoru 3. podle výkresové dokumentace proveďte montáž rozvodu 4. proveďte připojeni regulátoru a plynoměru 5. po provedení montáže a utěsnění proveďte zkoušku těsnosti potrubí pod dozorem zkušební komise 6. dodržujte příslušné technologické postupy a zásady bezpečnosti práce 7. na pracovišti udržujte pořádek, jakékoliv problémy či závady ihned oznamte pedagogickému dozoru 8. jste povinen mít odpovídající pracovní oděv, obuv a osobní ochranné pracovní prostředky po celou dobu soutěže 9. nesmíte opustit pracoviště bez souhlasu pedagogického dozoru 10. nesete odpovědnost za škody vzniklé vlastním zaviněním 11. po skončení práce jste povinen uklidit pracoviště, odevzdat výkresovou dokumentaci

4 HODNOCENÍ SOUTĚŽNÍHO ÚKOLU č vodorovnost a svislost rozvodu 10 bodů (tolerance 1 stupně, každý stupeň minus 1 bod) 2. zkouška těsnosti 20 bodů 3. dodržení zadaných rozměrů 35 bodů (tolerance 1 mm, každý 1 mm minus 1 bod) 4. kvalita provedených spojů 10 bodů (vizuální kontrola) 5. kvalita provedení redukcí 10 bodů (vizuální kontrola) 6. bezpečnost práce (minus body dle provinění max. minus 15 bod) Maximální počet bodů: 85 NAPOJENÍ REGULÁTORU PLYNU A PLYNOMĚRU K OCELOVÉMU POTRUBÍ

5 SOUPIS MATERIÁLU SOUTĚŽNÍHO ÚKOLU Č. 1 číslo položky Název položky počet ks 1 Trubka ocel závitová DN25 1" bezešvá 1m 2 Trubka ocel závitová DN20 3/4" bezešvá 0,5m 3 Tvarovka koleno 90 ocel 1"- závitová černá 2ks 4 Tvarovka koleno 92 ocel 1"- závitová černá 3ks 5 Tvarovka koleno K3,90 ocelová 33,7x2,6mm St 37 do 6,0 Mpa-varná 1ks 6 Rozpěrka k plynoměru 1" ks 7 Objímka s gumou 1" ks 8 Kohout FF motýl, plnoprůtočný 3/4" závitový kulový,plyn poniklovaný 1ks 9 Plynoměr G4 1ks 10 Regulační řada RP 6 1ks 11 Plynoměrové šroubení 2ks 12 Trubka ocel DN15 1/2'' 0,5m 13 Víčko CK DN15 1/2'' 1 ks

6 PRAKTICKÉ PROVEDENÍ MONTÁŽE SOUTĚŽNÍHO ÚKOLU č. 1 Přebrání nářadí, materiálu a dokumentace Zhotovení a montáž Zkouška těsností provozním tlakem 30 min 240 min 30 min Celková délka provedení montáže regulátoru a plynoměru 300 min

7 SOUTĚŽNÍ ÚKOL č. 2 MONTÁŽ PLYNOVODNÍ PŘÍPOJKY, HUPA DOMOVNÍHO PLYNOVODU Vybavení soutěžícího: úhelník, posuvné kleště, nářadí na řezání ocelových trubek, kladivo 0,5 kg, hasák, ocelový kartáč, montážní ploché klíče 8 32, řezací kolečko na Cu trubky 15 22, odhrotovač, čistící rouno, kartáček 15 a 22, ohýbačka Cu potrubí 22, šroubovák křížový a plochý, závitová hlava Dn 25. lisovací souprava na Cu,čelisti 22 a15, těsnící materiál na těsnění závitů. Elektrosvařovací řídící jednotku MSA pro svařování elektrorvarovek z polyetylenu a škrabku zapůjčí sponzor Tinan-Metalplast s.r.o. Dle výkresu zhotovte na montážním panelu 1. zhotovit přípojku NTL PE dn 32 z plynovodu PE dn umístění HUP a plynoměru rozteč 100 mm napojení pomocí flexibilní hadice 3. vnější plynovod k závěsnému kotli 4. rozvod měděného lisovaného potrubí včetně připojeni plynových spotřebičů 5. ohýbání Cu potrubí 22

8 SOUPIS MATERIÁLU SOUTĚŽNÍHO ÚKOLU Č. 2 číslo položky Název položky počet ks 1 Odpadní trubka HT 2m 2 Objímka s gumou ks 3 Plynovodní tlaková trubka PE 100 SDR11 32x3 3m 4 Kohout FF motýl, plnoprůtočný 1" závitový kulový,plyn poniklovaný 2ks 5 Flexi hadice 1" GAS-Hutira G ,4m 2ks 6 Plynoměr G 1,6 1ks 7 Trubka měď polotvrdá 22x1mm 1m 8 Tvarovka přechod vnější 2611 mědě 22-1"-lisovací plyn 1ks 9 Tvarovka T-kus redukovaný 2618 měď lisovací plyn 1ks 10 Trubka měď polotvrdá 15x1mm 1m 11 Kohout rohový VAIT Rp 1/2"- G /2"s tepelnou a průt.pojistkou závitový 1ks 12 Tvarovka přechod 2611 měď 15-1/2"- lisovací plyn 2ks 13 Kohout FF motýl, plnoprůtočný 1/2" závitový kulový, plyn poniklovaný 1ks 14 Hadice AZ pokorný NBR/KU-Zn-R1/2-G 1/2"-0,5m bílá 1ks 15 Rozpěrka k plynoměru 1" 100mm H rám 1ks 16 Objímka s gumou 3/8" ks 17 Objímka s gumou 1/2" ks 18 Spojka ISIFLO 32x1 1ks 19 Koleno 90 měď 22 lisovací plyn 2ks 20 Skříň S 300 DC 500 x 510 x 230 1ks 21 Závěsný kotel Thermona 1ks 22 Objímka a držák pro ISIFLO 32x1 1ks 23 Chránička Bralen odlehčená K1000x42/2 1ks 24 Elektro koleno W90 d32 1ks 25 Navrtávací T-kus d 63x32 1ks 26 Plynovodní tlaková trubka PE100 SDR11 63x5,8 3m

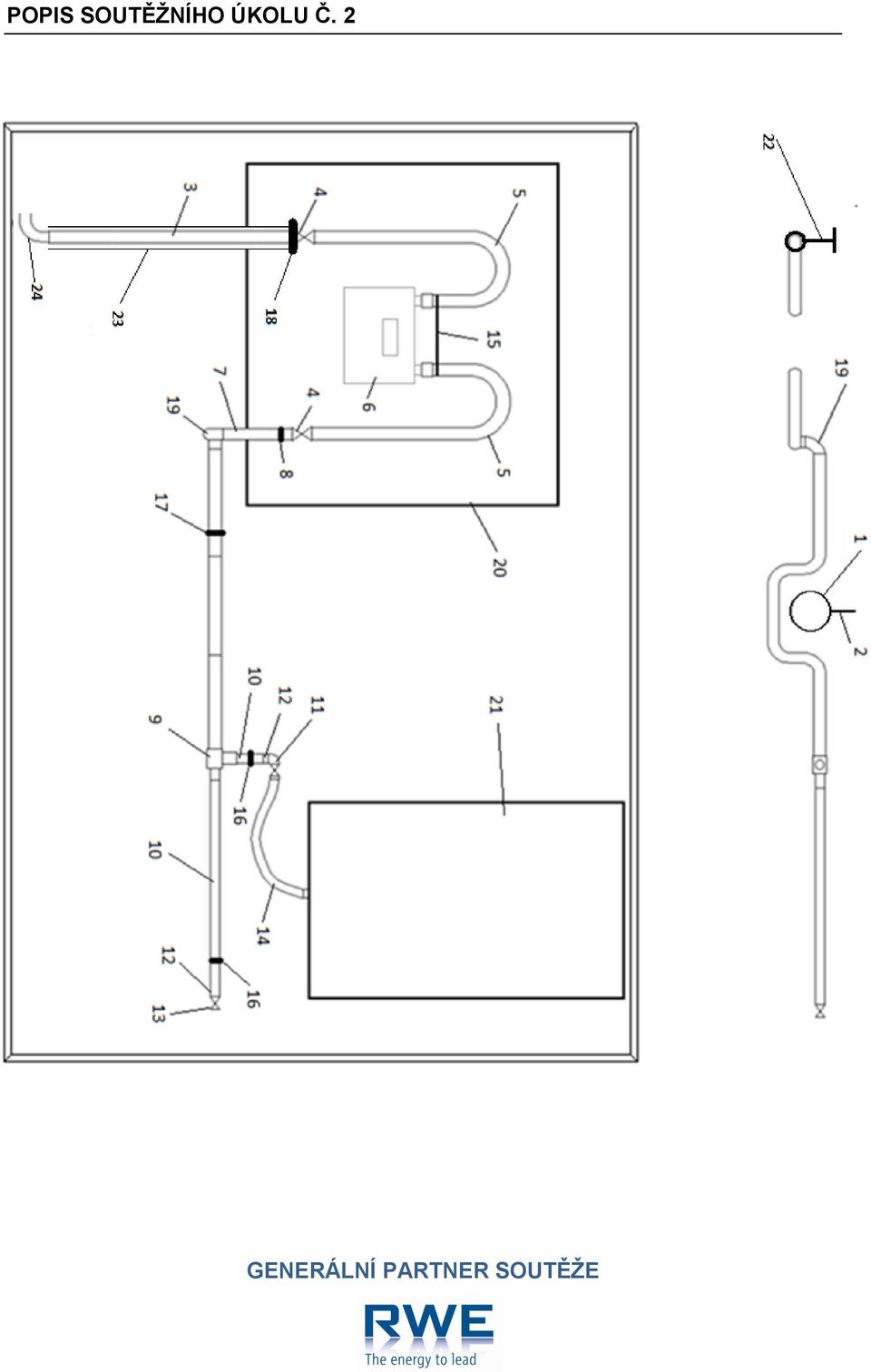

9 POPIS SOUTĚŽNÍHO ÚKOLU Č. 2

10 CELKOVÉ SCHÉMA SOUTĚŽNÍHO ÚKOLU Č. 2

11 PRAKTICKÉ PROVEDENÍ MONTÁŽE SOUTĚŽNÍHO ÚKOLU č. 2 Přebrání nářadí, materiálu a dokumentace Zhotovení a montáž plynovodu Zkouška těsností Celková délka provedení montáže 30 min 240 min 30 min 300 min HODNOCENÍ SOUTĚŽNÍHO ÚKOLU č vodorovnost a svislost rozvodu 10 bodů (tolerance 2 stupně, každý stupeň minus1 bod) 2. zkouška těsnosti 20 bodů 3. dodržení zadaných rozměrů 45 bodů (tolerance 2 mm, každý 1 mm minus 1 bod) 4. kvalita provedených ohybů 10 bodů (vizuální kontrola) 5. bezpečnost práce (minus body dle provinění max. minus 15 bodů) Maximální počet bodů: 100 Jednotlivé kroky: 1. prostudujte si dokumentaci, kterou dostanete od pedagogického dozoru 2. materiál dostanete od pedagogického dozoru 3. podle výkresové dokumentace, proveďte montáž rozvodu 4. proveďte připojeni plynového spotřebiče a plynoměru 5. po provedení montáže a utěsnění proveďte zkoušku těsnosti potrubí pod dozorem pedagoga a komise z RWE 6. dodržujte příslušné technologické postupy a zásady bezpečnosti práce 7. na pracovišti udržujte pořádek, jakékoliv problémy či závady ihned oznamte pedagogickému dozoru 8. jste povinen mít odpovídající pracovní oděv, obuv a osobní ochranné pracovní prostředky po celou dobu soutěže 9. nesmíte opustit pracoviště bez souhlasu pedagogického dozoru 10. nesete odpovědnost za škody vzniklé vlastním zaviněním 11. po skončení práce jste povinen uklidit pracoviště, odevzdat výkresovou dokumentaci

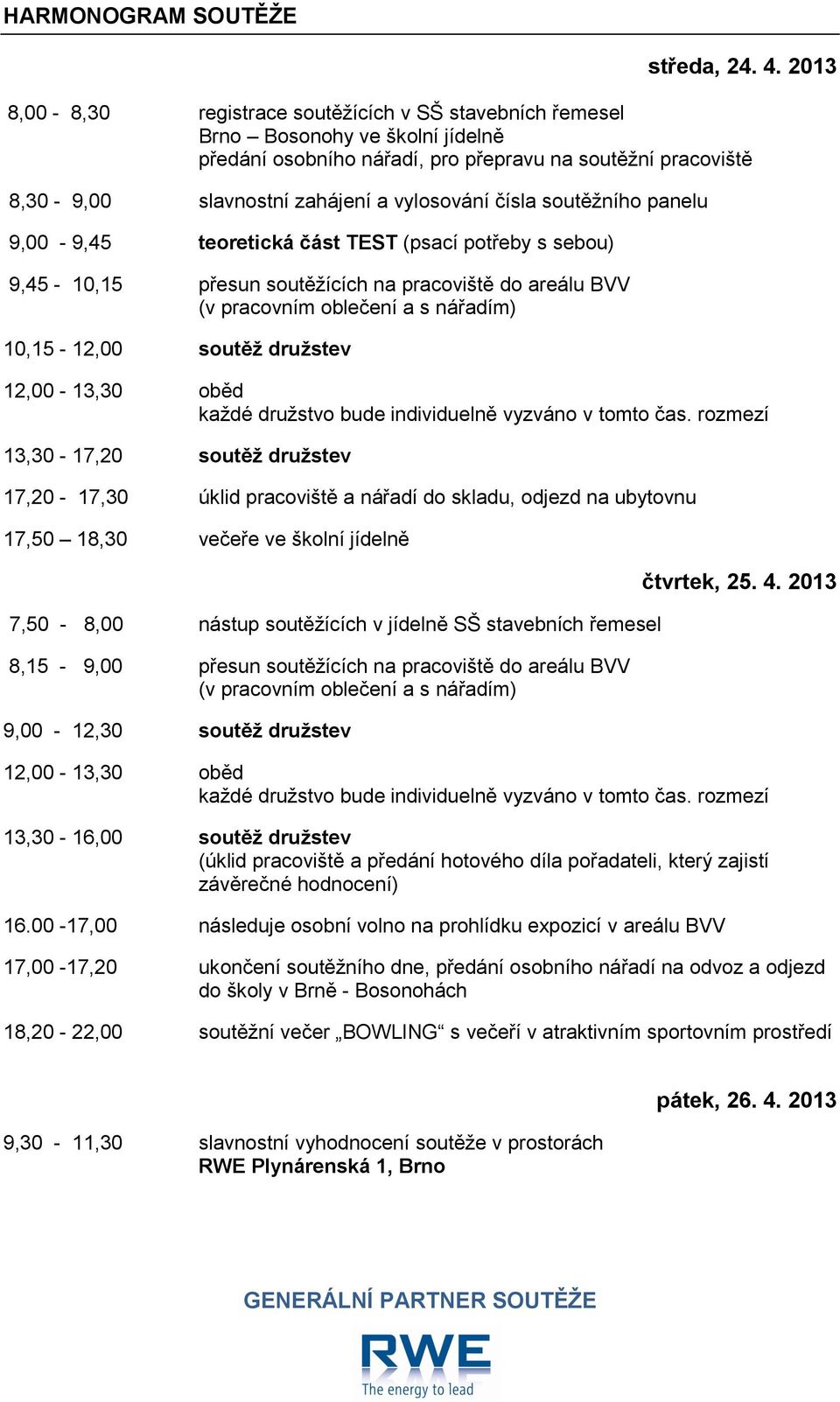

12 HARMONOGRAM SOUTĚŽE středa, ,00-8,30 registrace soutěžících v SŠ stavebních řemesel Brno Bosonohy ve školní jídelně předání osobního nářadí, pro přepravu na soutěžní pracoviště 8,30-9,00 slavnostní zahájení a vylosování čísla soutěžního panelu 9,00-9,45 teoretická část TEST (psací potřeby s sebou) 9,45-10,15 přesun soutěžících na pracoviště do areálu BVV (v pracovním oblečení a s nářadím) 10,15-12,00 soutěž družstev 12,00-13,30 oběd každé družstvo bude individuelně vyzváno v tomto čas. rozmezí 13,30-17,20 soutěž družstev 17,20-17,30 úklid pracoviště a nářadí do skladu, odjezd na ubytovnu 17,50 18,30 večeře ve školní jídelně 7,50-8,00 nástup soutěžících v jídelně SŠ stavebních řemesel 8,15-9,00 přesun soutěžících na pracoviště do areálu BVV (v pracovním oblečení a s nářadím) 9,00-12,30 soutěž družstev čtvrtek, ,00-13,30 oběd každé družstvo bude individuelně vyzváno v tomto čas. rozmezí 13,30-16,00 soutěž družstev (úklid pracoviště a předání hotového díla pořadateli, který zajistí závěrečné hodnocení) ,00 následuje osobní volno na prohlídku expozicí v areálu BVV 17,00-17,20 ukončení soutěžního dne, předání osobního nářadí na odvoz a odjezd do školy v Brně - Bosonohách 18,20-22,00 soutěžní večer BOWLING s večeří v atraktivním sportovním prostředí 9,30-11,30 slavnostní vyhodnocení soutěže v prostorách RWE Plynárenská 1, Brno pátek,

13 VYHODNOCENÍ SOUTĚŽE Teoretická část bude ihned po předání organizátorům opravena, za dozoru vylosovaného pedagoga doprovázejícího některý soutěžní tým. Výsledky budou zaneseny do hodnotících archů. Hodnocení praktické části bude realizováno v průběhu celé soutěže odborníky pro danou problematiku jednotlivých úseků montáže, výsledky budou ihned zaznamenány do hodnotících tabulek. Za správnost veškerých zaznamenaných dat ručí hlavní rozhodčí z RWE. Výsledky soutěže budou vyhlášeny za účasti všech soutěžících, pedagogického doprovodu, organizátorů, zástupců RWE, zástupců sponzorských organizací a hostů. V Brně, dne Ing. Josef Hypr ředitel SŠSŘ Brno - Bosonohy

14

15 RWE Distribuční služby, s.r.o. Generální partner zajišťuje vybavení soutěžících materiálem a doplňky pro praktickou část soutěže. Generální partner participuje zabezpečení stravování a ubytování soutěžících žáků. DALŠÍ PARTNEŘI SOUTĚŽE DISA s.r.o. dodavatel detekční techniky GLYNWED s.r.o. dodavatel trubního materiálu Středisko mědi dodavatel měděného materiálu Thermona spol. s r.o. dodavatel plynových kotlů TITAN-METALPLAST s.r.o. dodavatel elektrotvarovek Viega s.r.o. dodavatel fitinek

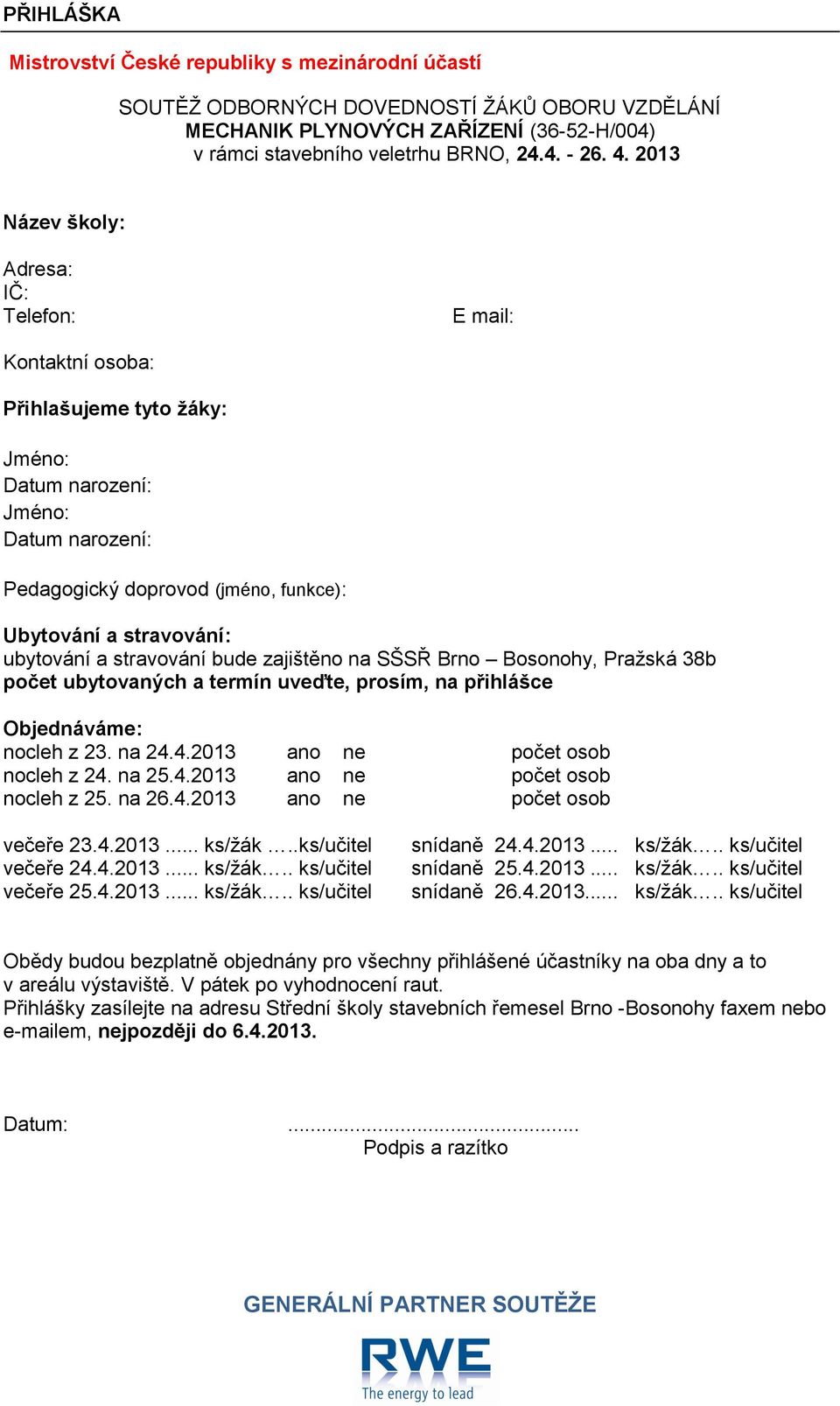

16 PŘIHLÁŠKA Mistrovství České republiky s mezinárodní účastí SOUTĚŽ ODBORNÝCH DOVEDNOSTÍ ŽÁKŮ OBORU VZDĚLÁNÍ MECHANIK PLYNOVÝCH ZAŘÍZENÍ (36-52-H/004) v rámci stavebního veletrhu BRNO, Název školy: Adresa: IČ: Telefon: E mail: Kontaktní osoba: Přihlašujeme tyto žáky: Jméno: Datum narození: Jméno: Datum narození: Pedagogický doprovod (jméno, funkce): Ubytování a stravování: ubytování a stravování bude zajištěno na SŠSŘ Brno Bosonohy, Pražská 38b počet ubytovaných a termín uveďte, prosím, na přihlášce Objednáváme: nocleh z 23. na ano ne počet osob nocleh z 24. na ano ne počet osob nocleh z 25. na ano ne počet osob večeře ks/žák..ks/učitel večeře ks/žák.. ks/učitel večeře ks/žák.. ks/učitel snídaně ks/žák.. ks/učitel snídaně ks/žák.. ks/učitel snídaně ks/žák.. ks/učitel Obědy budou bezplatně objednány pro všechny přihlášené účastníky na oba dny a to v areálu výstaviště. V pátek po vyhodnocení raut. Přihlášky zasílejte na adresu Střední školy stavebních řemesel Brno -Bosonohy faxem nebo em, nejpozději do Datum:... Podpis a razítko
