1 PŘEHLED USPOŘÁDÁNÍ PROJEKTU A. Průvodní zpráva B. Souhrnná technická zpráva C.1. Celková situace 1:2880 C.2 Koordinační situace 1:500 C.3 Situace zákres do KM 1:1000 D.1 Kladečské schema D.2 Podélný řez plynovodní přípojkou 1:50 D.3 Podélný řez plynovodu 1:250/1:100 D.4 Příčný řez 1:25 E. Dokladová část F. Výkaz výměr G. Propočet nákladů 1

2 A. PRŮVODNÍ ZPRÁVA IDENTIFIKAČNÍ ÚDAJE Název stavby : Inženýrské sítě pro 4 RD na p.p.č. 49/4, 49/6, 49/8 a 49/10 STL plynovod a 4 domovní přípojky Místo stavby : Zaječí ulice, Hora Svaté Kateřiny Kraj : Ústecký Stavební úřad : Litvínov Investor : Město Hora Svaté Kateřiny Dlouhá 261, Hora Svaté Kateřiny Zpracovatel PD : Ing. František Podliska ČKAIT Eva Ramešová ČKAIT Zhotovitel : bude vybrán na základě výběrového řízení Stupeň projektu : DSP ÚVOD Jedná se o výstavbu STL plynovodu a 4 domovních přípojek pro novostavby RD na p.p.č. 49/4, 49/6, 49/8 a 49/10 v k.ú. Hora Svaté Kateřiny. Nový plynovod DN 50 bude napojen na stávající STL plynovod z oceli DN 50 v ulici Zaječí před domem na p.p.č. 56/3. PŘEHLED VÝCHOZÍCH PODKLADŮ výškopisné zaměření zájmového území, Martina Vlasáková, 07/13 vyjádření správců inženýrských sítí požadavky objednatele PD PD Inženýrské sítě, SO 01 STL plynovod, Jana Vachulková, 12/00 část PD Inženýrské sítě, SO 06 Komunikace v.č. 2 Celková situace, Projektinvest Černý, 12/00 TERMÍNY A LHŮTA VÝSTAVBY Projekt stavby : srpen 2013 Stavební řízení : září 2013 Zahájení stavby : říjen 2013 Dokončení stavby : říjen 2013 V případě nevyhovujících klimatických podmínek bude termín zahájení a dokončení stavby posunut. 2

3 ÚDAJE O ÚZEMÍ Území stavby se nachází v k.ú. Hora Svaté Kateřiny na pozemcích, které jsou určeny pro výstavbu rodinných domů vč. obslužné komunikace a inženýrských sítí. Vlastníkem pozemků je město Hora Svaté Kateřiny. Pozemky jsou svahovány směrem k jihu. Předpokládaná třída těžitelnosti zeminy 3 až 4. Hydrogeologický průzkum nebyl zpracován. ÚDAJE Z KATASTRU NEMOVITOSTÍ Seznam vlastníků a dotčených parcel. číslo parcely vlastník katastrální území druh pozemku využití pozemku 2723 Město Hora Svaté Kateřiny Hora Svaté Kateřiny Ostatní plocha Ostatní komunikace 49/3 Město Hora Svaté Kateřiny Hora Svaté Kateřiny Ostatní plocha Jiná plocha ÚDAJE O STAVBĚ Jedná se o stavbu STL plynovodu z PE potrubí d 63x5,8, délky 62 m, a z oceli DN 50 délky 10 m (část vedená ve svažitém terénu, skutečná délka 16 m) a 4 domovních přípojek PE d32x3, délky 1,50 m. Vlastníkem plynovodu a provozovatelem distribuční soustavy je RWE GasNet, s.r.o., Ústí nad Labem v zastoupení RWE Distribuční služby, s.r.o., Brno. NÁKLADY STAVBY viz příloha G této dokumentace ČLENĚNÍ STAVBY Stavba není členěna na více částí. 3

4 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA ÚVOD Projektová dokumentace řeší výstavbu STL plynovodu a 4 domovních přípojek pro novostavby RD na p.p.č. 49/4, 49/6, 49/8 a 49/10 v k.ú. Hora Svaté Kateřiny. STAVEBNĚ TECHNICKÉ ŘEŠENÍ STL plynovod a 4 domovní přípojky budou napojeny na stávající STL plynovod z oceli DN 50 v ulici Zaječí na p.p.č (před domem č.e. 36, p.p.č. 56/3) v místě ozn. P4. Napojení na stávající potrubí bude provedeno pomocí navrtávacího T-kusu DN 50/50. STL plynovod a přípojky budou provozovány s pracovním přetlakem 200 kpa. Trasa plynovodu je rozdělena na 2 části: V úseku P1-P2-P3 bude potrubí z PE d 63x5,8, délky 62 m, uloženo na pozemku č. 49/3, vedeno v souběhu 1,50 m s hranicí pozemků č.49/4, 49/6, 49/8 a 49/10 (v krajnici budoucí obslužné komunikace). Vzdálenost potrubí od podzemního vedení nn je v rozmezí 1,20 až 2,80 m - poloha kabelu bude vytýčena a upřesněna na místě stavby jeho správcem. V úseku P2-P4 bude potrubí uloženo pod tělesem budoucí komunikace, dále vedeno ve strmém svahu do ulice Zaječí, kde bude napojeno na stávající plynovod. Rozdíl výšek budoucí a stávající komunikace činí cca 3 m. Z těchto důvodů je potrubí navrženo z oceli Bralen DN 50, délky 10 m (skutečná délka 16,0 m). Odvzdušnění plynovodu bude provedeno na poslední přípojce pro p.p.č. 49/6 kulovým kohoutem DN 15, který bude osazen před HUP. Souběžně s PE potrubím bude uložen signalizační vodič v provedení CYY o min průřezu 2,5 mm 2, který bude připevněn na vrchu potrubí a vodivě se propojí s ocelovým potrubím. Na přípojkách pro p.p.č. 49/6 a 49/10 bude vyveden do zásuvky. PLYNOVODNÍ PŘÍPOJKY Domovní přípojky budou napojeny na PE potrubí v úseku P1-P2-P3 a ukončeny uzavírací armaturou a zátkou na hranicích parcel budoucích odběratelů plynu v objektu HUP. Svislá část přípojky musí být až ke vstupu do skříně uložena do ochranného potrubí a zajištěna před mechanickým poškozením. Svislá část přípojky a ochranné potrubí budou z tyčového materiálu. Přechod z ležatého do svislého potrubí bude řešen elektrotvarovkou koleno d32. Přechod z PE na ocel bude řešen přechodkou ISIFLO d32/1. Pro umístění HUP KK DN 25, regulátoru tlaku plynu B6 NG a plynoměru BK-G4 s roztečí 250 mm (instalace pomocí flexi trubky CATS-PK) jsou navrženy samostatně stojící typizované kompaktní pilíře APZ/NK-7-2 o rozměrech 620x1835x250 mm. Poloha HUP min 50 mm nad spodní hranou dvířek objektu HUP. TRUBNÍ MATERIÁL Pro stavbu plynovodu a přípojek jsou navrženy trubky a tvarovky z polyetylenu PE 100 v řadě těžké SDR 11, ČSN EN 1555, 63x5,8 a 32x3 mm (návin). Potrubí bude spojováno svařováním elektrotvarovkami (Frialen) v souladu s TPG V úseku P2-P4 jsou navrženy ocelové trubky bezešvé oplášťované Bralen, tř , DN 50 ( 60/3,6) spojované svařováním, protikorozní ochrana dle TPG a technických předpisů provozovatele. 4

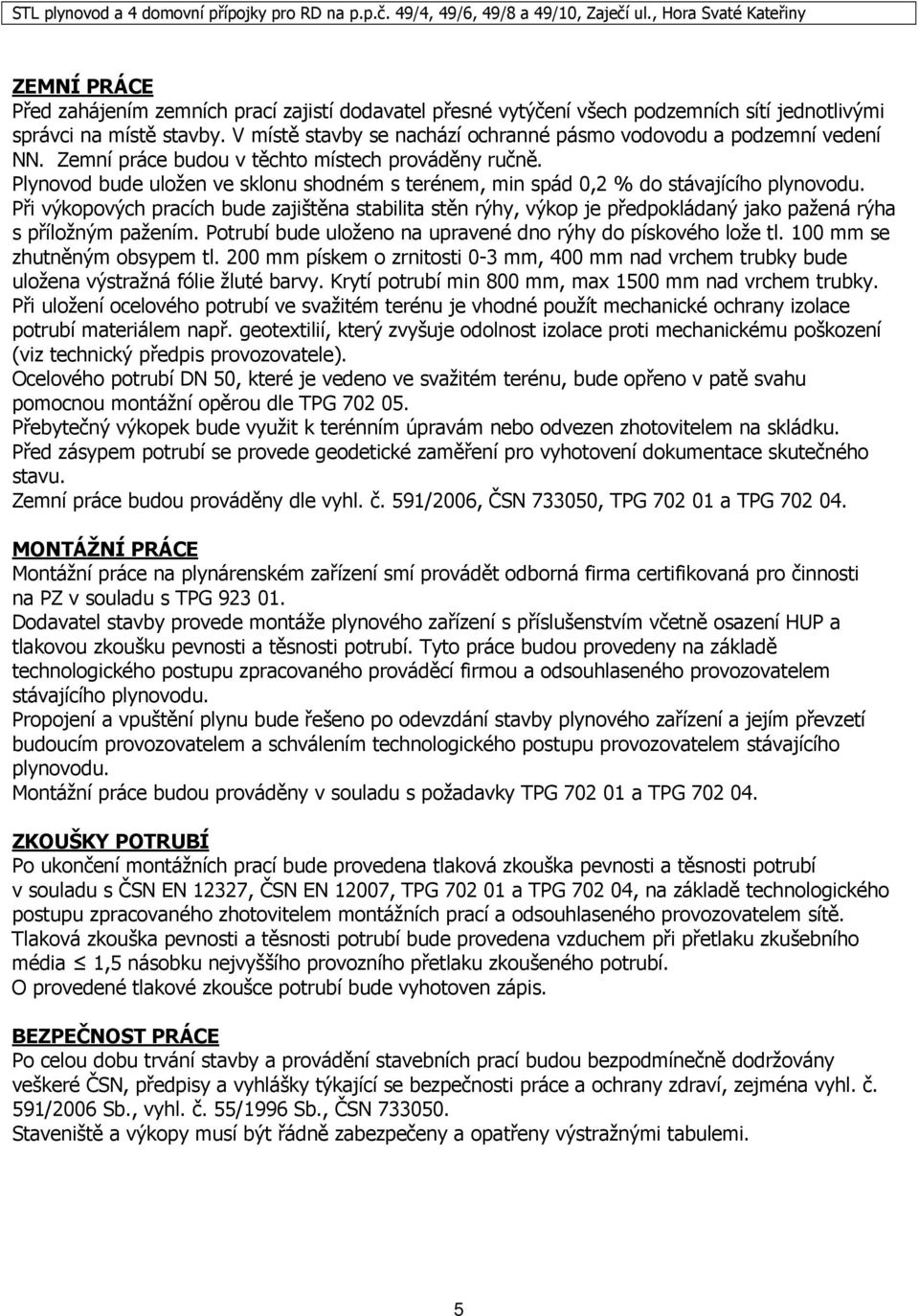

5 ZEMNÍ PRÁCE Před zahájením zemních prací zajistí dodavatel přesné vytýčení všech podzemních sítí jednotlivými správci na místě stavby. V místě stavby se nachází ochranné pásmo vodovodu a podzemní vedení NN. Zemní práce budou v těchto místech prováděny ručně. Plynovod bude uložen ve sklonu shodném s terénem, min spád 0,2 % do stávajícího plynovodu. Při výkopových pracích bude zajištěna stabilita stěn rýhy, výkop je předpokládaný jako pažená rýha s příložným pažením. Potrubí bude uloženo na upravené dno rýhy do pískového lože tl. 100 mm se zhutněným obsypem tl. 200 mm pískem o zrnitosti 0-3 mm, 400 mm nad vrchem trubky bude uložena výstražná fólie žluté barvy. Krytí potrubí min 800 mm, max 1500 mm nad vrchem trubky. Při uložení ocelového potrubí ve svažitém terénu je vhodné použít mechanické ochrany izolace potrubí materiálem např. geotextilií, který zvyšuje odolnost izolace proti mechanickému poškození (viz technický předpis provozovatele). Ocelového potrubí DN 50, které je vedeno ve svažitém terénu, bude opřeno v patě svahu pomocnou montážní opěrou dle TPG Přebytečný výkopek bude využit k terénním úpravám nebo odvezen zhotovitelem na skládku. Před zásypem potrubí se provede geodetické zaměření pro vyhotovení dokumentace skutečného stavu. Zemní práce budou prováděny dle vyhl. č. 591/2006, ČSN , TPG a TPG MONTÁŽNÍ PRÁCE Montážní práce na plynárenském zařízení smí provádět odborná firma certifikovaná pro činnosti na PZ v souladu s TPG Dodavatel stavby provede montáže plynového zařízení s příslušenstvím včetně osazení HUP a tlakovou zkoušku pevnosti a těsnosti potrubí. Tyto práce budou provedeny na základě technologického postupu zpracovaného prováděcí firmou a odsouhlaseného provozovatelem stávajícího plynovodu. Propojení a vpuštění plynu bude řešeno po odevzdání stavby plynového zařízení a jejím převzetí budoucím provozovatelem a schválením technologického postupu provozovatelem stávajícího plynovodu. Montážní práce budou prováděny v souladu s požadavky TPG a TPG ZKOUŠKY POTRUBÍ Po ukončení montážních prací bude provedena tlaková zkouška pevnosti a těsnosti potrubí v souladu s ČSN EN 12327, ČSN EN 12007, TPG a TPG , na základě technologického postupu zpracovaného zhotovitelem montážních prací a odsouhlaseného provozovatelem sítě. Tlaková zkouška pevnosti a těsnosti potrubí bude provedena vzduchem při přetlaku zkušebního média 1,5 násobku nejvyššího provozního přetlaku zkoušeného potrubí. O provedené tlakové zkoušce potrubí bude vyhotoven zápis. BEZPEČNOST PRÁCE Po celou dobu trvání stavby a provádění stavebních prací budou bezpodmínečně dodržovány veškeré ČSN, předpisy a vyhlášky týkající se bezpečnosti práce a ochrany zdraví, zejména vyhl. č. 591/2006 Sb., vyhl. č. 55/1996 Sb., ČSN Staveniště a výkopy musí být řádně zabezpečeny a opatřeny výstražnými tabulemi. 5

6 VYPOŘÁDÁNÍ S PŘIPOMÍNKAMI ÚČASTNÍKŮ ŘÍZENÍ stavební práce budou prováděny dodavatelským způsobem odbornou firmou v souladu s platnými montážními a bezpečnostními předpisy a ČSN před zahájením zemních prací dodavatel zajistí přesné vytýčení stávajících inženýrských sítí v místě stavby jednotlivými správci na základě předložené objednávky práce v místě výskytu podzemních sítí dodavatel v předstihu nahlásí na příslušné provozy jednotlivých správců a bude respektovat jejich pokyny v blízkosti stavebních úprav se nachází podzemní vedení nn a vodovod, výkopové práce v těchto místech budou prováděny ručně, aby nedošlo k poškození zařízení dodavatel bude respektovat podmínky pro provádění činností v ochranných pásmech podzemních vedení a dodrží ochranná pásma zařízení, veškeré souběhy a křížení budou provedeny dle ČSN Prostorové uspořádání sítí technického vybavení před zásypem výkopu budou inženýrské sítě předány jejich správcům, případné poškození musí být včas nahlášeno podmínky připojení k plynárenskému zařízení řeší Smlouva o podmínkách napojení, o spolupráci a součinnosti při realizaci PZ a o smlouvě budoucí kupní č /2013/ ZÁVĚR Realizace projektu bude provedena odbornou certifikovanou firmou dle platných montážních, technických a bezpečnostních předpisů, technických předpisů provozovatele a ČSN, zejména: ČSN EN ,2 Zásobování plynem Plynovody s nejvyšším provozním tlakem do 16 barů ČSN EN Zásobování plynem Tlakové zkoušky, postupy při uvádění do provozu ČSN Zemné práce. Všeobecné ustanovenia ČSN Prostorové uspořádání sítí technického vybavení TPG Plynovody a přípojky z polyetylenu TPG Plynovody a přípojky z oceli z nejvyšším provozním tlakem do 100 barů TPG Kotvení plynovodních potrubí ve svazích TPG Přerušení průtoku plynu v plynovodech uzavíracími balony TPG Základní požadavky na bezpečnost provozu plynárenských zařízení TPG Protikorozní ochrana v zemi uložených ocelových zařízení. Volba izol. systémů Projektová dokumentace byla odsouhlasena RWE Distribuční služby, s.r.o., dne , č.j
