Návod na použití ovládání pro automatická dvířka kurníku

Transkript

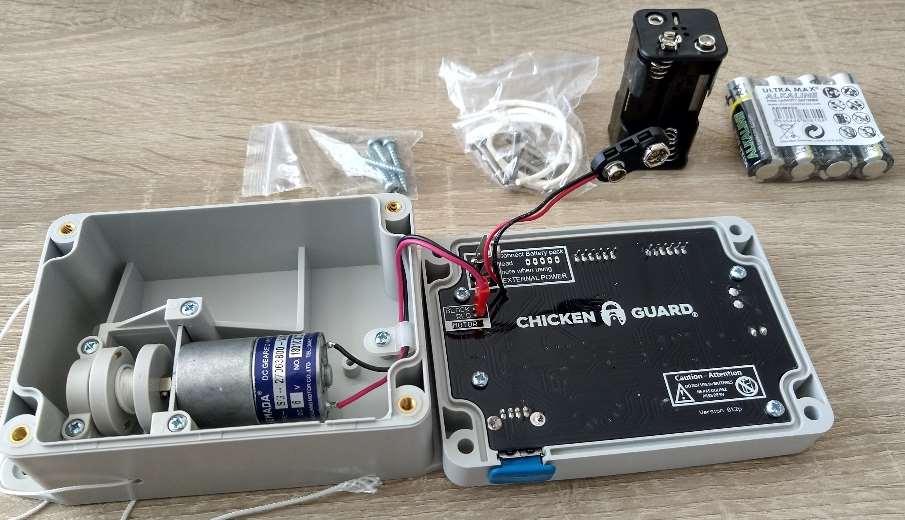

1 Návod na použití ovládání pro automatická dvířka kurníku Obj. č: Automat Standard pro ovládání dveří u kurníku do 1 kg Automat Premium pro ovládání dveří u kurníku do 1 kg Automat Extreme pro ovládání dveří u kurníku do 4 kg 5 Díly 1. Ovládací skříňka 2. Horní kryt ovládací skříňky 3. Silikonové těsnění 4. Propojovací kontakty baterií 5. Držák baterií 6. Baterie AA 4 ks 7. Vruty pro připevnění skříňky 4 ks 8. Šrouby pro přišroubování horního krytu 4 ks Instalace Umístěte ovládací skříňku na kurník 1. Připevněte ovládací skříňku na vnitřní nebo vnější stranu kurníku. Nepoužívejte k tomu aku vrtačku, ale pouze ruční šroubovák. 2. Provázek musí vycházet na střed horní strany dvířek. 3. Připevněte provázek k horní straně dvířek. Ujistěte se, že je provázek napnutý a nedojde k jeho uvolnění. Upozornění: Nechte mezi horní hranou dvířek a spodní stranou ovládací krabičky mezeru od 7,5 do 10 cm když jsou dvířka ve zcela vytažené poloze. Umístění těsnění do krytu ovládací skříňky 1. Vyndejte silikonové těsnění z plastového sáčku. 2. Vmáčkněte silikonové těsnění do drážky na vnitřní straně krytu. 3. Začněte na dolním levém rohu a pokračujte po celém obvodu. 4. Přesahující kousek na konci ustříhněte. Vložení AA baterií 1. Tužkové baterie AA 4ks zasuňte do držáku baterií. Nepoužívejte žádné 9V baterie. 2. Připevněte kontakty baterií k držáku baterií.

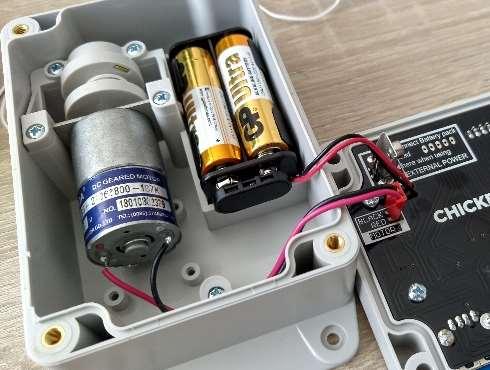

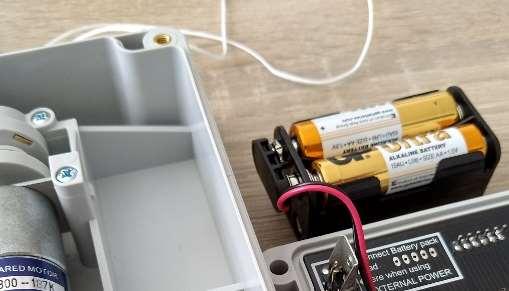

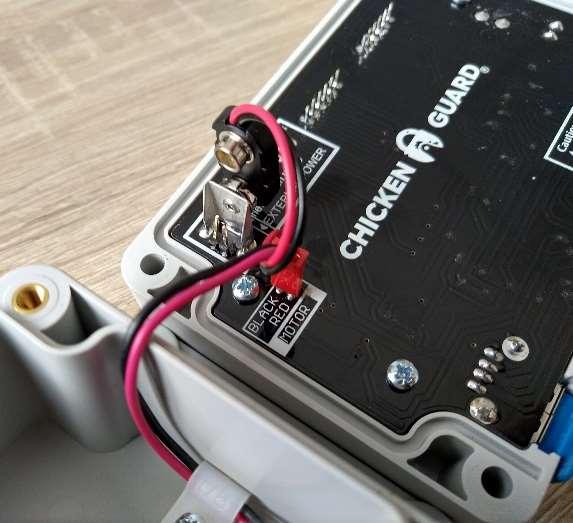

2 Přišroubování horního krytu ovládací skříňky 1. Propojte kabely elektromotoru (červený/černý) s horním krytem ovládací skříňky. Svorku s kabely nasuňte na kontakty označené BLACK a RED, přičemž červený kabel bude na kontaktu RED a černý na kontaktu BLACK. Upozornění: pokud napojíte kabely obráceně, budou funkce zvedání a zavírání dvířek obrácené. 2. Držák baterií vložte do ovládací skříňky 3. Nasaďte a přišroubujte horní kryt na ovládací skříňku. (Zde také nepoužívejte AKU šroubovák). NAHORU MENU DOLU Uvedení do provozu 1. Zmáčkněte dvakrát tlačítko MENU a zapnete zařízení (jedno zmáčknutí, pokud je v pohotovostním režimu). Displej zobrazuje CHICKENGUARD.COM a hodiny. 2. Znovu zmáčkněte tlačítko MENU pro otevření hlavního menu. Na displeji se zobrazí průvodce nastavením (SETUP WIZARD). 3. Zmáčkněte opět tlačítko MENU pro start průvodce nastavením. Automatický průvodce nastavením - výběr jazyka 1. Zmáčkněte levé tlačítko (posun NAHORU - UP) nebo pravé tlačítko (posun DOLŮ - DOWN) a vyberte jazyk. 2. Vybraný jazyk potvrdíte stisknutím tlačítka MENU. UPOZORNĚNÍ ve výběru není Český jazyk. Doporučujeme ponechat anglický jazyk. Nastavení časového formátu Stiskněte tlačítko NAHORU pro nastavení 12 h formátu nebo DOLŮ pro nastavení 24 h formátu. Nastavení času 1. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení hodin. 2. Pro uložení zmáčkněte MENU. 3. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení minut. 4. Pro uložení zmáčkněte MENU. Pokračovat (CONTINUE?) Zvolte ANO (YES) stiskem tlačítka NOHORU.

3 Nastavení dvířek 1. Zmáčkněte a držte tlačítko NAHORU, dokud dvířka zcela nevyjedou do horní pozice. 2. Jakmile dosáhnou maximální horní polohy, pustíte tlačítko NAHORU. 3. Zmáčkněte tlačítko MENU pro uložení horní pozice dvířek. 4. Zmáčkněte a držte tlačítko DOLŮ, dokud dvířka otvor zcela nezavřou a neuzamknou. 5. Zmáčkněte tlačítko MENU pro uložení dolní pozice dvířek. Ovládací skříňka následně automaticky vytáhne dvířka do nastavené horní pozice. Upozornění: Po dobu nastavování a testování funkčnosti nesmí být drůbež v kurníku, aby nedošlo k jejich uvěznění na příliš dlouhou dobu ve Vaší nepřítomnosti. Pokračovat (CONTINUE?) Zvolte ANO (YES) stiskem tlačítka NOHORU. Nastavení otvírání a zavírání vykonává následující možnosti. Je možné nastavit parametry nezávisle na sobě. Například otevírání dvířek nastavíte na čas 8:00 a zavírání dvířek nastavíte díky světelnému senzoru při setmění. Stiskem tlačítka NAHORU nebo DOLŮ vyberete jednu z možností. - Manuální ovládání - Časové ovládání - Ovládání senzorem - LUX+ (kombinace času a světelného senzoru) Manuální ovládání Tato volba zabraňuje automatickému otvírání a zavírání dvířek. Dvířka lze otevřít a zavřít pouze stisknutím tlačítka NAHORU nebo DOLŮ. Tento způsob je vhodný například pro kachny, které nejsou naučená chodit do společného kurníku. Příklad použití pro kachny: Ráno se dvířka otevřou díky nastavenému času a večer se kachny zaženou a zkontrolují, zda jsou všechny uvnitř. Poté se dvířka manuálně zavřou. Ovládání senzorem Toto nastavení umožňuje otevření dvířek při ranním svítání a zavření dvířek večer při soumraku. Upozornění: Světelný senzor má pouze verze PREMIUM a EXTREME. Časové ovládání Toto nastavení umožňuje automatické otevírání dvířek ráno a zavírání večer podle uložených časů. 1. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení hodiny otevření/zavření. 2. Pro uložení zmáčkněte MENU 3. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení minut otevření/zavření. 4. Pro uložení zmáčkněte MENU

4 LUX+ Toto nastavení využívá kombinaci světelného senzoru a času. Pokud si zvolíte takové nastavení, budete vyzváni k nastavení výchozího času. Jakmile je nastaven, zařízení používá světelný senzor, jako hlavní způsob zavírání. Pokud ovšem není dostatečně velká tma, aby zavřel dvířka s pomocí světelného senzoru a nastaveného času, dveře se zavřou na základě výchozího času, který určíte. Vaše zařízení je nyní připraveno k použití MULTI-TIMER Tato funkce umožňuje různé časové cykly otevřít/zavřít pro každý den v týdnu. Chcete-li tuto funkci aktivovat, vyberte ji a potom pomocí tlačítka NAHORU a DOLŮ vyberte správný den. Pokud je pondělí, vyberte MON a poté stiskněte MENU po potvrzení. Pokud nyní přejdete na nastavení OTEVŘÍT/ZAVŘÍT (OPEN/CLOSE) zvolíte čas (TIMER), musíte nastavit den a čas cyklu. Chcete-li například pro sobotu jiný čas, nasměrujte se s pomocí symbolů na displeji >> << na správný den, stiskněte MENU a potom pomocí tlačítek NAHORU a DOLŮ změňte den na SAT a stiskněte MENU. Nyní začne blikat hodina. Nastavte nový čas a potvrďte stiskem MENU. To samé udělejte u minut. Pokud chcete změnit jiné dny, jednoduše tento proces opakujte. Po dokončení přejděte na EXIT a zmáčkněte MENU a vše uložte. Pro deaktivaci této funkce přejděte do nabídky MULTI-TIMER a vyberte možnost ne (NO). UHR 12/24 STD Můžete změnit časový formát podle Vaší preference stiskem tlačítka NAHORU nebo DOLŮ. Zpoždění senzoru Tato funkce slouží k nastavení zpoždění při použití světelného senzoru. Pokud se například dveře při použití světelného senzoru zavírají příliš brzy, může se tato funkce aktivovat a odložit zavření dvířek od 0 do 60 minut. Zmáčkněte jednoduše tlačítko NAHORU/DOLŮ pro zvýšení/snížení zpoždění v 5 minutových intervalech. V menu nastavení LUX je také možnost nastavení citlivosti světelného senzoru. Chcete-li tuto funkci vypnout, vyberte v nabídce zpoždění senzoru NE (NO). Externí napájení Napájení z baterie V případě že používáte napájení z jiné baterie, vyberte toto nastavení, jestli chcete zakázat kontrolu stavu baterie. V opačném případě se při použití 5V zdrojů zobrazí indikátor nízkého napětí baterie. Odblokování senzoru Je potřebný pouze tehdy, když chcete aktualizovat starší model a umožnit používání světelného senzoru. Informujte svého prodejce zobrazeném kódu a obdržíte aktivační kód. Za tuto službu bude účtován poplatek. Firmware a zkouška baterie Ukazuje versi a status baterie.

5 O baterce 1. Nepoužívejte baterky 9V poškozují zařízení. 2. Používejte stále jen 4x AA tužkové baterky (jen alkalické). 3. Nepoužívejte lithiové baterie. 4. Nepoužívejte baterii jejíž napětí při horkém nebo chladném počasí může kolísat. 5. Pokud je potřeba baterii vyměnit, svítí nepřetržitě červená dioda. (Dioda červeně bliká každých 30 s, když jsou dvířka zavřená). 6. Při výměně baterií zůstávají všechna nastavení uložená, musí se pouze nastavit čas. Zkouška napětí baterie 2. Mačkejte NAHORU nebo DOLU dokud nenajdete další natavení (MISC SETTINGS) 3. Zmáčknutím tlačítka MENU přejděte do režimu dalšího nastavení. 4. Mačkejte NAHORU nebo DOLU dokud nenajedete na svůj typ zřízení (STANDARD, PREMIUM nebo EXTREME). 5. Status baterie se přitom zobrazí na řádku níže a měl by ukazovat OK a informovat o napětí. 6. Pokud je napětí menší než 5.1 V, je napětí příliš nízké a zobrazuje se baterie vybitá (BATTERY LOW!). Baterie se musí dát okamžitě nabít, jinak může dojít k ovlivnění výkonu s spolehlivosti zařízení. Nastavení světelného senzoru 2. Mačkejte NAHORU nebo DOLU dokud nenajdete nastavení LUX (LUX ADJUSTMENT). 3. Zmáčknutím tlačítka MENU přejděte do nastavení LUX. 4. Mačkejte NAHORU nebo DOLU a řiďte se symbolem > 5. Zmáčkněte tlačítko MENU 6. Tím se provede momentální záznam aktuální intenzity světla. Světelný senzor nastavení otevírání a zavírání dvířek Pro nastavení hodnot umožňující otevření nebo zavření vrátek použijte pro nasměrování tento symbol >. Zmáčkněte jednou MENU a pak s pomocí tlačítek NAHORU nebo DOLU změňte hodnotu. Jakmile budete hotoví, zmáčkněte MENU pro uložení této hodnoty. Otevřít: Min = 200 Max = 253 Standard = 210 Zavřít: Min = 0 Max = 199 Standard = 80 Poznámka: Tmavší je nižší číslo Světlejší je vyšší číslo. Upozornění: Tato funkce je pouze u modelů Premium a Extreme.

6 Změna času 2. Mačkejte NAHORU nebo DOLU dokud nenajdete nastavení času (SET TIME). 3. Zmáčkněte tlačítko MENU pro změnu nastaveného času. 4. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení hodin. 5. Pro uložení zmáčkněte MENU. 6. Zmáčkněte tlačítko NAHORU nebo DOLŮ pro nastavení minut. 7. Pro uložení zmáčkněte MENU. Změna jazyku 2. Mačkejte NAHORU nebo DOLU dokud nenajdete nastavení jazyku (LANGUAGE). 3. Zmáčkněte tlačítko MENU pro změnu nastaveného jazyku. 4. Mačkejte NAHORU nebo DOLU dokud nenajdete hledaný jazyk. 5. Pro uložení zmáčkněte MENU. Změna nastavení dvířek 2. Mačkejte NAHORU nebo DOLU dokud nenajdete změna nastavení dvířek (CALIBRATE DOOR). 3. Zmáčkněte tlačítko MENU pro změnu nastavení dvířek. 4. Zmáčkněte a držte tlačítko NAHORU, dokud dvířka zcela nevyjedou do horní pozice. 5. Zmáčkněte a držte tlačítko DOLŮ, dokud dvířka otvor zcela nezavřou a neuzamknou. Tento proces můžete kdykoliv opakovat. Originální dvířka, která nejsou součástí zařízení jsou vybaveny zámky, aby je nebylo možné nadzvednout ze spodu. Důležité Pokud se dvířka po stisku tlačítka NAHORU nebo DOLU nepohnout, zkontrolujte připojení kabelů. Pokud se pohybují v opačném směru zkontrolujte, zda nejsou kabely připojené obráceně.

7 Použití napájení ze sítě Chcete-li místo baterií použít síťové napájení, řiďte se následujícími pokyny. Napájecí USB kabe není součástí zařízení. 1. Otevřete kryt ovládací skříňky. 2. Odpojte kontakty baterie od držáku baterií. 3. Připojte kontakty baterie k přednímu krytu ovládací skříňky. 4. Vraťte přední kryt na ovládací skříňku. 5. Na spodní straně krytu ovládací skříňky se nachází USB vstup. Zastrčte napájecí USB konektor do USB vstupu ve víčku. 6. Pro deaktivaci hlídání stavu baterie jděte do dalšího natavení (MISC SETTINGS) a hledejte funkci Externí napájení (EXTERNAL POWER). Vyberte ano (YES) a potvrďte stiskem tlačítka MENU. Nyní budete upozorňovaný malým křížkem X v pravém dolním rohu displeje na externí napájení. Likvidace: Po uplynutí životnosti, nebo v okamžiku, kdy další opravy jsou neekonomické, likvidují se části po celkové demontáži s ohledem na dodržení předpisů pro ochranu životního prostředí. Kovové části se roztřídí podle druhů kovů a nabídnou se k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z umělých hmot a ostatních materiálů, které nepodléhají přirozenému rozkladu se roztřídí a odevzdají organizaci zabývající se sběrem těchto materiálů.
