JETT-6000C DECHOVÝ ANALYZÁTOR OBSAHU ALKOHOLU V KRVI.

Rozměr: px

Začít zobrazení ze stránky:

Download "JETT-6000C DECHOVÝ ANALYZÁTOR OBSAHU ALKOHOLU V KRVI."

Michal Novotný
před 8 lety
Počet zobrazení:

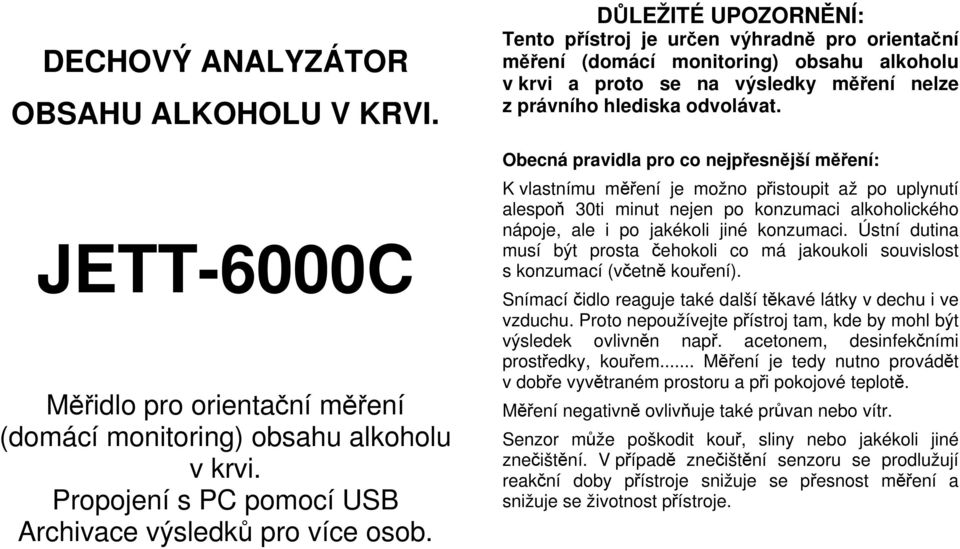

1 DECHOVÝ ANALYZÁTOR OBSAHU ALKOHOLU V KRVI. JETT-6000C Měřidlo pro orientační měření (domácí monitoring) obsahu alkoholu v krvi. Propojení s PC pomocí USB Archivace výsledků pro více osob. DŮLEŽITÉ UPOZORNĚNÍ: Tento přístroj je určen výhradně pro orientační měření (domácí monitoring) obsahu alkoholu v krvi a proto se na výsledky měření nelze z právního hlediska odvolávat. Obecná pravidla pro co nejpřesnější měření: K vlastnímu měření je možno přistoupit až po uplynutí alespoň 30ti minut nejen po konzumaci alkoholického nápoje, ale i po jakékoli jiné konzumaci. Ústní dutina musí být prosta čehokoli co má jakoukoli souvislost s konzumací (včetně kouření). Snímací čidlo reaguje také další těkavé látky v dechu i ve vzduchu. Proto nepoužívejte přístroj tam, kde by mohl být výsledek ovlivněn např. acetonem, desinfekčními prostředky, kouřem... Měření je tedy nutno provádět v dobře vyvětraném prostoru a při pokojové teplotě. Měření negativně ovlivňuje také průvan nebo vítr. Senzor může poškodit kouř, sliny nebo jakékoli jiné znečištění. V případě znečištění senzoru se prodlužují reakční doby přístroje snižuje se přesnost měření a snižuje se životnost přístroje.

Obecná pravidla pro co nejpřesnější měření: K vlastnímu měření je možno přistoupit až po uplynutí alespoň 30ti minut nejen po konzumaci alkoholického nápoje, ale i po jakékoli jiné konzumaci.

2 Popis funkce: Přístroj určuje obsah alkoholu v krvi analýzou vydechovaného vzduchu. Alkohol přístroj detekuje speciálním polovodičovým čidlem. Vztah mezi obsahem alkoholu v krvi a v dechu je v určitém konstantním poměru. Přepočtem se pak při měření zjistí množství alkoholu v krvi. Tento údaj je pak zobrazen na displeji. Uvedení do provozu. Do bateriového prostoru ve spodní části přístroje vložte po odklopení krytky dvě tužkové baterie. Dodržujte vyznačenou polaritu! Používejte jen kvalitní alkalické baterie. Nutnost výměny baterií indikuje displej textem. Provedení měření (aktivní režim): Nasuňte zlehka náustek do otvoru v levém horním rohu přístroje. Náústek lze nasunout jen jednou stranou! Z hygienických důvodů je vhodné mezi opakovaným použitím náustek vyměnit. Použité náústky před dalším použitím důkladně umyjte. Přístroj zapněte stiskem a držením tlačítka na boku přístroje. Jakmile přístroj zobrazí počet testů nebo tlačítko uvolněte. Po zapnutí začne přístroj odpočítávat čas. Během tohoto odpočítávání se zahřívá polovodičový snímací senzor na provozní teplotu. Jakmile je přístroj připraven k měření (obvykle do minuty), displej zobrazí 0, ozvou se dvě krátká pípnutí, začne blikat kontrolka READY (připraven). Pokud nezačnete měřit cca do 15ti sekund, displej zobrazí a po chvíli se vypne. Testovaná osoba se zhluboka nadechne a plynule vydechne cca 5s do přístroje. Během tohoto výdechu se ozývá tón. Konec měření oznámí krátké pípnutí. Nezakrývejte otvor, kterým proudí vzduch ven z přístroje. Pokud displej zobrazí nebyl vzorek dechu dostatečný, měření je nutno opakovat. Přístroj se vypne, poté měření opakujte od začátku. Po úspěšném odebrání vzorku, přístroj analyzuje získané údaje. Přitom se na displeji zobrazuje běžící číslici 0. Přístroj poté zobrazí naměřený výsledek. Údaj bude zobrazen 15 sekund, pak se přístroj vypne. Pro další měření se musí alkoholtester znovu zapnout. Při opakovaném měření během krátké doby je doba zahřívání polovodičového čidla kratší. Provedení měření (pasivní režim): V tomto režimu provádíte měření bez použití náústku a dává orientační výsledky ve třech stupních: ,00%-0,01% malý/nulový obsah alkoholu. 2. Lo 0,02%-0,04% zvýšená hladina alkoholu. 3. Hi nad 0,05% vysoký obsah alkoholu. Přístroj zapněte stiskem a držením tlačítka na boku přístroje. Jakmile displej zobrazí tlačítko uvolněte. Tím je přístroj přepnut do pasivního režimu. Začněte vydechovat do přístroje, během vydechování se ozývá tón, dvojité pípnutí oznámí začátek analýzy odebraného vzorku. Po chvíli se krátce zobrazí výsledek. Displej pak zobrazí a přístroj je připraven pro další měření. Přístroj vypnete dlouhým stiskem tlačítka.

Do bateriového prostoru ve spodní části přístroje vložte po odklopení krytky dvě tužkové baterie. Dodržujte vyznačenou polaritu! Používejte jen kvalitní alkalické baterie.

3 Použití nástavce: Přiložený nástavec slouží zejména v pasivním režimu k zamezení vniknutí slin do přístroje. Tím se udržuje snímač čistý, zamezí se možnému zkreslení výsledků, prodlouží se životnost. Nástavec je nutno čistit. Názorně ukazuje jeho použití instruktážní video na přiloženém CD. Péče a údržba: V přístroji používejte jen kvalitní alkalické baterie. Neponechávejte v přístroji vybité baterie. Baterie vyjímejte, pokud přístroj delší dobu nepoužíváte. Přístroj skladujte mimo dosah dětí. Pro zachování přesnosti měření je doporučeno provést rekalibraci přístroje každých cca 6 měsíců. Provedení kalibrace je zpoplatněno, nejedná se o vadu na kterou by se vztahovaly záruční podmínky. Kalibraci provádí servis dovozce. Při dodržení pravidel a postupů popsaných v tomto návodu nevyžaduje přístroj žádnou další zvláštní péči nebo údržbu. Další varovná hlášení na displeji: Cal : Je potřebná kalibrace nebo údržba. Obraťte se prosím na dovozce. Použití alkoholtesteru s PC Instalace ovladače: Postup je popsán pro Windows XP, pro jiné verze se bude lišit, ale jedná se o jednoduchou instalaci HW bez záludností. Z přiloženého CD spusťte program CP2101_Drivers.exe umístěný v adresáři: CP2101_USB_to_UART_Bridge_Controller\usb(cp2101)setup Instalace ovladače probíhá standartním způsobem, je jen zapotřebí potvrdit všechny dialogy. Nyní dodaným USB kabelem propojte PC s přístrojem. Konektor se na alkoholtesteru nachází ve spodní části, vedle prostoru pro baterie. Při manipulaci nepoužívejte nepřiměřenou sílu. Přístroj potřebuje pro komunikaci s PC nainstalovat celkem dva ovladače. Po zapojení testeru PC oznámí nalezení nového HW. V zobrazeném dialogu přidání HW na dotaz Vyhledat ovladače na internetu vyberte Ne, nyní ne. Po potvrzení dialogů se komunikační hardware nainstaluje. Postup zopakujte pro další nalezený hardware. Nastavení komunikačního portu: V ovládacích panelech otevřete položku systém. V okně Vlastnosti systému zvolte záložku Hardware a vyberte Správce zařízení. Rozbalte položku Porty (COM a LPT). Pokud proběhla instalace správně, je nyní na jednom z řádků tento text: CP2101 USB to UART Bridge Controler (COMX)

Neponechávejte v přístroji vybité baterie. Baterie vyjímejte, pokud přístroj delší dobu nepoužíváte. Přístroj skladujte mimo dosah dětí.

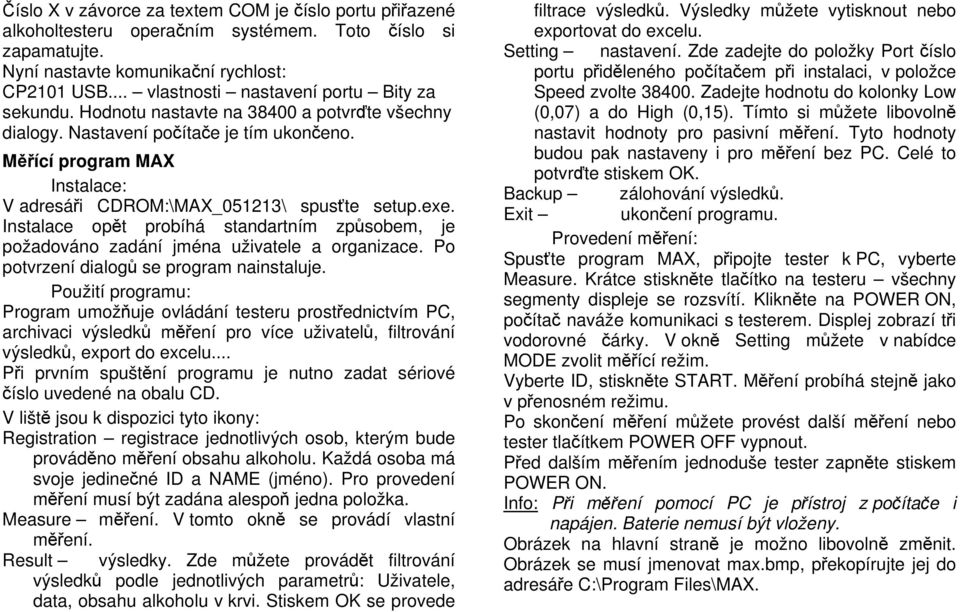

4 Číslo X v závorce za textem COM je číslo portu přiřazené alkoholtesteru operačním systémem. Toto číslo si zapamatujte. Nyní nastavte komunikační rychlost: CP2101 USB... vlastnosti nastavení portu Bity za sekundu. Hodnotu nastavte na a potvrďte všechny dialogy. Nastavení počítače je tím ukončeno. Měřící program MAX Instalace: V adresáři CDROM:\MAX_051213\ spusťte setup.exe. Instalace opět probíhá standartním způsobem, je požadováno zadání jména uživatele a organizace. Po potvrzení dialogů se program nainstaluje. Použití programu: Program umožňuje ovládání testeru prostřednictvím PC, archivaci výsledků měření pro více uživatelů, filtrování výsledků, export do excelu... Při prvním spuštění programu je nutno zadat sériové číslo uvedené na obalu CD. V liště jsou k dispozici tyto ikony: Registration registrace jednotlivých osob, kterým bude prováděno měření obsahu alkoholu. Každá osoba má svoje jedinečné ID a NAME (jméno). Pro provedení měření musí být zadána alespoň jedna položka. Measure měření. V tomto okně se provádí vlastní měření. Result výsledky. Zde můžete provádět filtrování výsledků podle jednotlivých parametrů: Uživatele, data, obsahu alkoholu v krvi. Stiskem OK se provede filtrace výsledků. Výsledky můžete vytisknout nebo exportovat do excelu. Setting nastavení. Zde zadejte do položky Port číslo portu přiděleného počítačem při instalaci, v položce Speed zvolte Zadejte hodnotu do kolonky Low (0,07) a do High (0,15). Tímto si můžete libovolně nastavit hodnoty pro pasivní měření. Tyto hodnoty budou pak nastaveny i pro měření bez PC. Celé to potvrďte stiskem OK. Backup zálohování výsledků. Exit ukončení programu. Provedení měření: Spusťte program MAX, připojte tester k PC, vyberte Measure. Krátce stiskněte tlačítko na testeru všechny segmenty displeje se rozsvítí. Klikněte na POWER ON, počítač naváže komunikaci s testerem. Displej zobrazí tři vodorovné čárky. V okně Setting můžete v nabídce MODE zvolit měřící režim. Vyberte ID, stiskněte START. Měření probíhá stejně jako v přenosném režimu. Po skončení měření můžete provést další měření nebo tester tlačítkem POWER OFF vypnout. Před dalším měřením jednoduše tester zapněte stiskem POWER ON. Info: Při měření pomocí PC je přístroj z počítače i napájen. Baterie nemusí být vloženy. Obrázek na hlavní straně je možno libovolně změnit. Obrázek se musí jmenovat max.bmp, překopírujte jej do adresáře C:\Program Files\MAX.

$Měřící program MAX Instalace: V adresáři CDROM:\MAX_051213\ spusťte setup.exe. Instalace opět probíhá standartním způsobem, je požadováno zadání jména uživatele a organizace.$

5 Technické parametry: Hmotnost 117g Rozměry 125 x 65 x 38mm Displej třímístný LED Měřící rozsah: 0,0 0,4% BAC (0,00-4g/l nebo 0,00-2.0mg/l). Výdrž baterií cca 200 měření. Přístroj byl schválen pro použití v zemích EU a je proto opatřen značkou CE. Veškeré potřebná dokumentace je k dispozici u dovozce. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny. Záruční a pozáruční opravy zabezpečuje dovozce: Compex spol. s r.o., Palackého 105, Brno ve svém centrálním servisním středisku na výše uvedené adrese ;

Veškeré potřebná dokumentace je k dispozici u dovozce. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny.
