2 1 Střešní panely se vzhledem ke svému univerzálnímu charakteru a široké škále použití již po mnoho let těší vysoké popularitě ve stavebnictví.

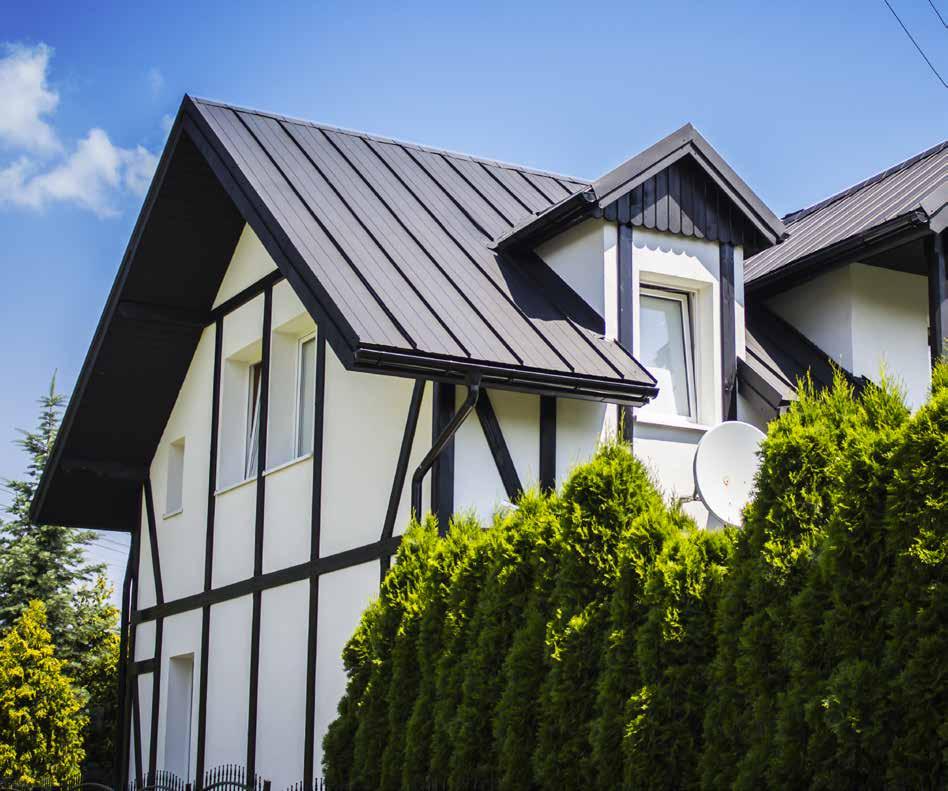

3 Klasický vzhled a moderníforma Střešní panely se stojatou drážkou představují řešení navazující na tradiční způsob pokrývání s falcem.potřeba inovace vedla k tomu, žefirmablachotrapeznavrhlavýrobek, který se vyznačuje řadou zdokonalení střešní panel se stojatou drážkou Retro. Funkčnost, rychlost a jednoduchost montáže se spojují s výjimečným designem výrobku, který odpovídá nejlepším estetickým standardům. Spojení těchto vlastností v jednom výrobku přináší obrovské možnosti při vytváření vzhledu střešního pláště. V závislosti na plánovaném efektulze podtrhnout tradiční styl stavby nebo zdůraznit její modernícharakter.klasikaavzhledový minimalismus, přímočará forma způsobují, že se střešní panel Retro dokonaleosvědčuje jak při renovaci památkových objektů, tak v moderním stavebnictví a také u sakrálních staveb a veřejných objektů. Současná architektura ho využívá dvojím způsobem může plnit funkci střešní krytiny, ale také představovat originální provedení fasády, ve svislém a vodorovném položení. 2

4 Snadná a rychlá montáž, vysoká estetika krytiny Vybavení panelů západkovým zámkem umožňuje rychlé a pevné spojování se zachováním vysoké těsnosti, čímž výrazně předčí plechy s dvojitou drážkou. Montážní otvory rozmístěné podél drážky dovolí zakrýt upevňovací šrouby sousedním panelem, což má příznivý vliv na estetiku střešní krytiny.zvýšená pevnost umožňuje pokládat panely na latě, bez nutnosti provedení plného záklopu střechy. Dodatečnou výhodou je možnost použití střešního panelu se systémemhydrocontrol,který zaručuje účinnou ochranu před vlhkostí. 3

5 Použitím dvou podélných profilováníje dosaženo toho, že se střešní panelyretrovyznačují zvýšenou odolností proti případným zvlněním povrchů v důsledku působení rozdílných teplot. 4

6 BLACHOTRAPEZ nabízí dva základní typy panelů: Panel Retro 25 i Panel Retro 38 Panely se dokonale osvědčují při renovaci památkových objektů(historická sídla, kostely, městské domy),zároveň odpovídají požadavkům moderních architektonických forem. Kromě toho tyto střešní plechy s výjimečnou trvanlivostí představují ekonomicky atraktivní alternativu pro jiné materiály střešních krytiny vyrobených z plechu. Vlastnosti výrobku: - tři verze šířky - dostupnost v kompletní barevné škále nabízené firmoublachotrapez - varianta bez lisovaných profilů,s jedním nebo dvěma lisovanými profily - výška drážky25mm Retro 25 Vlastnosti výrobku: - dvě verze šířky - dostupnost v kompletní barevné škále nabízené firmoublachotrapez - varianta bez lisovaných profilů, s jedním nebo dvěma lisovanými profily - výška drážky38mm Retro

7 Pozitiva a výhody používání systémuhydrocontrol: - pohlcování(absorpce)vlhkosti, ke které dochází na vnitřní straně střešní krytiny v důsledku kondenzování vodní páry, - dodatečné zabezpečení před korozí, zvláště v budovách s aktivním chemickým prostředím(např. stáje s živým inventářem), - vyššíodolnost než v případě standardních izolací a parozábran,odolnost proti mechanickému poškození(roztržení),nepodléhá degradaci, - snadno se udržuje v čistotě(čištění pomocí standardních zařízení, např. hadicí nebo tlakovým čističem), - zvýšení míry zvukové izolace střechy, - nehořlavost a odolnost proti bakteriální degradaci 6

8 Retro 38 Lisovaný profil (výška~2mm): Trapézový lisovaný profilšíř.25mm Dvojitý trapézový lisovaný profil25mm Kuželovitý lisovaný profil šíř.25mm Dvojitý kuželovitý lisovaný profilšíř.25mm Celková šířka ~315 Celková šířka ~529 Kódyvýrobku: Retro38/315 *varianty:p/w/wz Retro38/529 *varianty:p/w/wz Výška drážky Efektivní šířka Celková šířka Tloušťka plechu Délka tabule *parametryuvedené vmm ~529 ~315 0,5-0,7 max min Varianta lisovaných profilů-p Variantavyříznutí podohyb-w Varianta ohnutí kzákladní liště-wz 7

9 Retro 25 Lisovaný profil (výška~2mm): Trapézový lisovaný profilšíř.25mm Dvojitý trapézový lisovaný profil25mm Kuželovitý lisovaný profil šíř.25mm Dvojitý kuželovitý lisovaný profilšíř.25mm Celková šířka ~239 Celková šířka ~340 Celková šířka ~554 Kódyvýrobku: Retro25/239 *varianty:/w/wz Retro25/340 *varianty:p/w/wz Retro25/554 *varianty:p/w/wz Výška drážky Efektivní šířka Celková šířka Tloušťka plechu Délka tabule *parametryuvedené vmm ~554 ~340 ~239 0,5-0,7 max min Varianta lisovaných profilů-p Variantavyříznutí podohyb-w Varianta ohnutí kzákladní liště-wz 8

10 Kód výška zámky skutočná šírka pokrytia celková šírka hrúbka plechu maximálna dĺžka možnosti Doporučení: - je nepřípustné při montáži používat nástroje způsobující tepelný efekt - montáž lze zahájit z levé nebo pravé strany - při pohybu po střeše je doporučeno používat obuv s čistou a měkkou podrážkou Farmářské šrouby K montáži střešních panelůretroplus,retro25 aretro38, se používají farmářské šrouby: L 4,2x32mmpři upevňování tabulí k dřevěné konstrukci nebo L 4,2x19mmv případě upevňování k oceli. 9

11 Klempířské doplňky DOPLŇKY URČENÉ PRO STŘEŠNÍ PANELY Lišta pod hřebenáč Výběrlišty pod hřebenáčzávisí na druhu panelu, který tjsme vybrali na pokrytí naší střechy. LIŠTA POD HŘEBENÁČ OKAPNÍ PLECHZÁKLADNÍ Retro25/239délka lišty~209mm Retro25/340délka lišty~309mm Retro25/340délka lišty~521mm Retro38/315délka lišty~284mm Retro38/315délka lišty~498mm 10

12 Výrobce: Blachotrapez Sp. s r.o. Sídlo firmy: POLSKO Havlíčkův Brod Šmolovy 241 tel: , fax: Projekta realizace: Blachotrapez Datum:
