1 Montážní návod COMAX VLNKA STŘECHY COMAX Velvary Malostranská Velvary Tel.: Str. 1 STŘECHY COMAX, Malovarská 796, Velvary 420

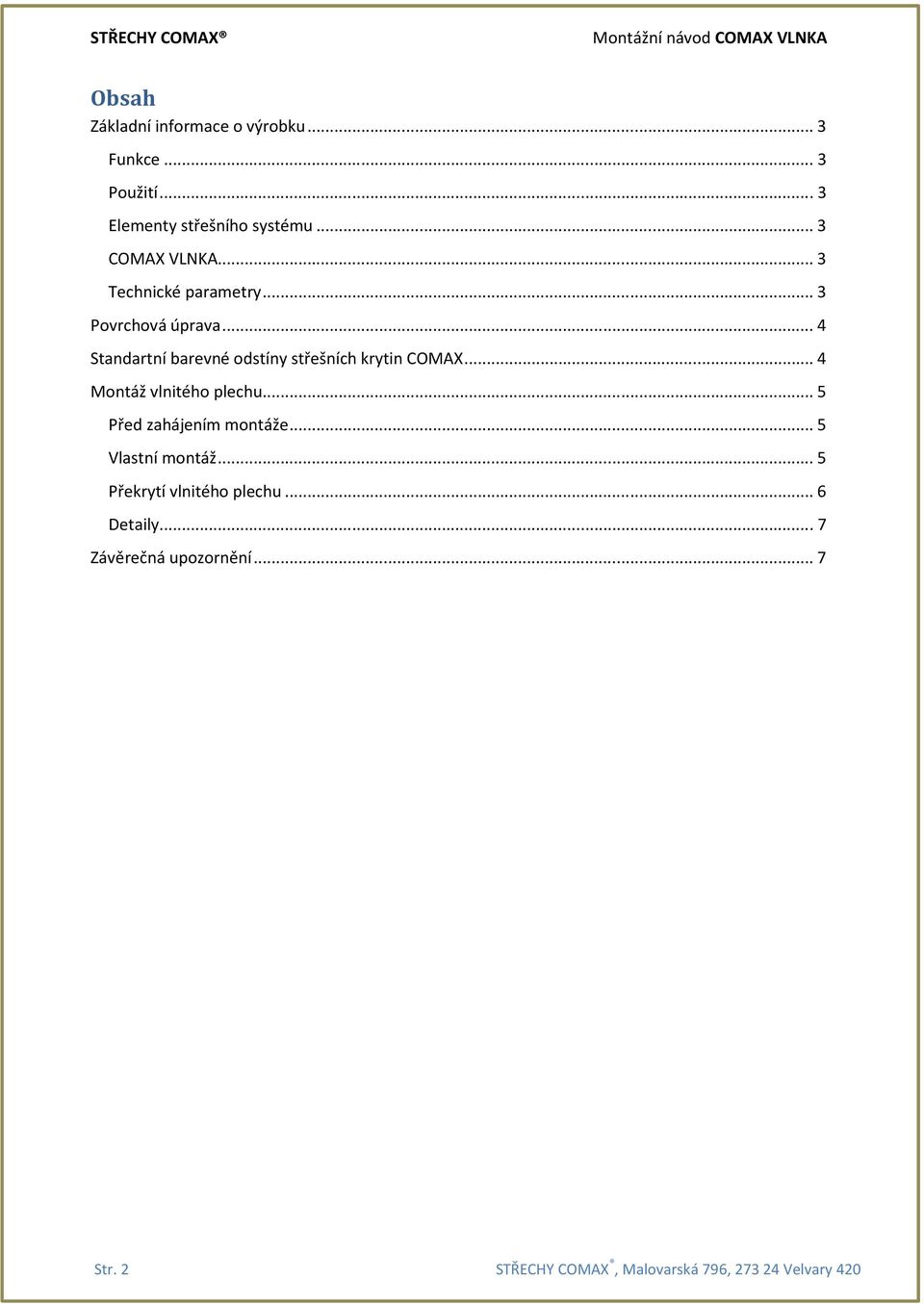

2 Obsah Základní informace o výrobku... 3 Funkce... 3 Použití... 3 Elementy střešního systému... 3 COMAX VLNKA... 3 Technické parametry... 3 Povrchová úprava... 4 Standartní barevné odstíny střešních krytin COMAX... 4 Montáž vlnitého plechu... 5 Před zahájením montáže... 5 Vlastní montáž... 5 Překrytí vlnitého plechu... 6 Detaily... 7 Závěrečná upozornění... 7 Str. 2 STŘECHY COMAX, Malovarská 796, Velvary 420

3 Základní informace o výrobku Funkce Univerzální lehká střešní krytina pro konstrukci střech a opláštění budov. Použití Stavba hospodářských, výrobních, a zemědělských objektů. Rekonstrukce hal, stavba přístřešků a pergol. Stavba plotů a použití jako ztracené bednění. Elementy střešního systému - Klempířské výrobky COMAX VLNKA Technické parametry COMAX VLNKA je vyráběna ze žárově pozinkované oceli dodávané podle normy ČSN EN Kontinuálně žárově ponorem povlakované ocelové ploché výrobky. Povrch je následně upraven podle normy ČSN EN A1 - Ocelové ploché výrobky kontinuálně povlakované organickými povlaky (svitky s povlakem). COMAX VLNKA je vyráběna v souladu v souladu s normou ČSN EN Samonosné plechové výrobky pro střešní krytiny a vnější a vnitřní obklady Specifikace výrobku a požadavky a ČSN EN Střešní krytiny z plechu Podmínky pro samonosné krytiny z ocelového plechu Část 1: Ocel. COMAX VLNKA je vhodná zejména pro oplocení nebo zastřešení objektů, hal či jako ztracené bednění. Tloušťka materiálu Typ materiálu 0,5-0,8 mm Ocel kvality DX51D Ochranný potah Zn min. 275 g / m² Povrchová úprava Odstín Vrchní strana HD polyester TXT µm, spodní strana rubový lak 10 µm Odvozen od vzorníků RAL s odstínovou korekcí dle vlastních standardů Str. 3 STŘECHY COMAX, Malovarská 796, Velvary 420

4 Výška vlny Šířka vlny Efektivní šířka tabule Celková šířka tabule Délka Hmotnost Balení Třída hořlavosti 26 mm 115 mm 800 mm 850 mm 2000 / 2500 mm cca 4,95 kg/bm Na paletě A1 nehořlavý materiál Mechanické vlastnosti Mez pevnosti v tahu R m MPa Koeficient tepelné roztažnosti 12*10-6 K -1 Povrchová úprava - Jako jediní v České republice vlastníme technologii Coil-Coating pro lakování kovových pásů. Ta spočívá v navalování speciálního organického nátěru na rozvinutý ocelový nebo hliníkový pás pomocí soustavy válců s následným vytvrzením v pecích, což zaručuje rovnoměrně celistvý nános povlaku po celém pasu a dodává materiálu jedinečné funkční a estetické vlastnosti pro použití v těch nejnáročnějších podmínka vnitřních i venkovních. Standartní barevné odstíny střešních krytin COMAX Str. 4 STŘECHY COMAX, Malovarská 796, Velvary 420

5 Montáž vlnitého plechu Před zahájením montáže - COMAX VLNKU pokládáme na dřevěné latě o nejčastějším rozměru 35x50mm nebo 50x60mm (alternativně plnoplošné bednění). Dřevo musí být kvalitně impregnované, k tomu určenými prostředky a tato impregnace musí být dokonalé zaschlá. Latě jsou ukotveny přes kontralatě (minimální výška kontralatě 40mm) pomocí hřebíků odpovídající délky. COMAX VLNKA můžeme být použita i na kovový systém z tenkostěnných profilů nejčastěji Z, C profily, případně válcované profily I, U. Vzdálenost podpor pod COMAX VLNKU (latí, vaznic) má být dána projektem. Při návrhu dimenzí rozmístění podpor je nutné respektovat platné ČSN. - Pro kvalitní a hospodárné položení trapézového plechu je nutné se pečlivě věnovat rozměření střechy. Sklon střechy musí být minimálně 20 stupňů. Dbejte na správné překrytí jednotlivých tabulí. COMAX VLNKA Vám bude vyrobena na požadovaný rozměr mm. Zjistěte si případné odchylky od pravoúhlosti tvaru střechy a odchylky od nerovnosti. Odchylky od rovinnosti vyrovnejte. Vlastní montáž - Vlnitý plech se uchycuje na připravené laťování ve vzdálenosti cca 400mm, nejčastěji vruty 8x80mm, nebo kotvení pomocí háčků - viz obrázek. V obou případech je nutno použít pryžovou podložku (zajištění těsnosti spoje) a plastovou čepičku, která kryje hlavu šroubu. K uchycení vlnitého plechu je možno použít i kroucených hřebíků s PVC-P podložkou. Při montáži dbáme přesahů překrytí jednotlivých plechů. Tento přesah je mm dle sklonu střechy. - Při montáži vlnitého plechu se hrana laťového roštu zakryje lištou. Vlnitý plech se poté pokládá předsunutý tak, aby dešťová voda spolehlivě stékala do žlabu. - U štítových okrajů se krytina zastřihne dle potřeby. Nejlepších výsledků dosáhneme, pokud okapová hrana a štítová hrana svírají pravý úhel. Jednotlivé vlny jsou pak rovnoběžné se závětrnou lištou. Lišty přibíjíme kroucenými hřebíky do boků latí a k vlnitému plechu přichytíme trhacími nýty cca 500mm. Str. 5 STŘECHY COMAX, Malovarská 796, Velvary 420

6 - Hřebeny se kryjí hřebenovými segmenty. V místech průniku vln se na spodní náhybce hřebenového segmentu obkreslí tvar vln a poté vystřihne. Při montáži se toto vystřižení popřípadě mírně upraví. - Oplechování komínů a nadezdívek se provádí lištováním po pokrytí vlnitým plechem. V místě náhybky na komín (zdí) se doporučuje udělat zařezanou spáru, která se po montáži zatěsní tmelem. Překrytí vlnitého plechu - Doporučené přesahy vlnitého plechu: příčné překrytí je min 200mm a boční dle obrázku. - Minimální sklon COMAX VLNKY je 20 stupňů. Str. 6 STŘECHY COMAX, Malovarská 796, Velvary 420

7 Detaily Str. 7 STŘECHY COMAX, Malovarská 796, Velvary 420

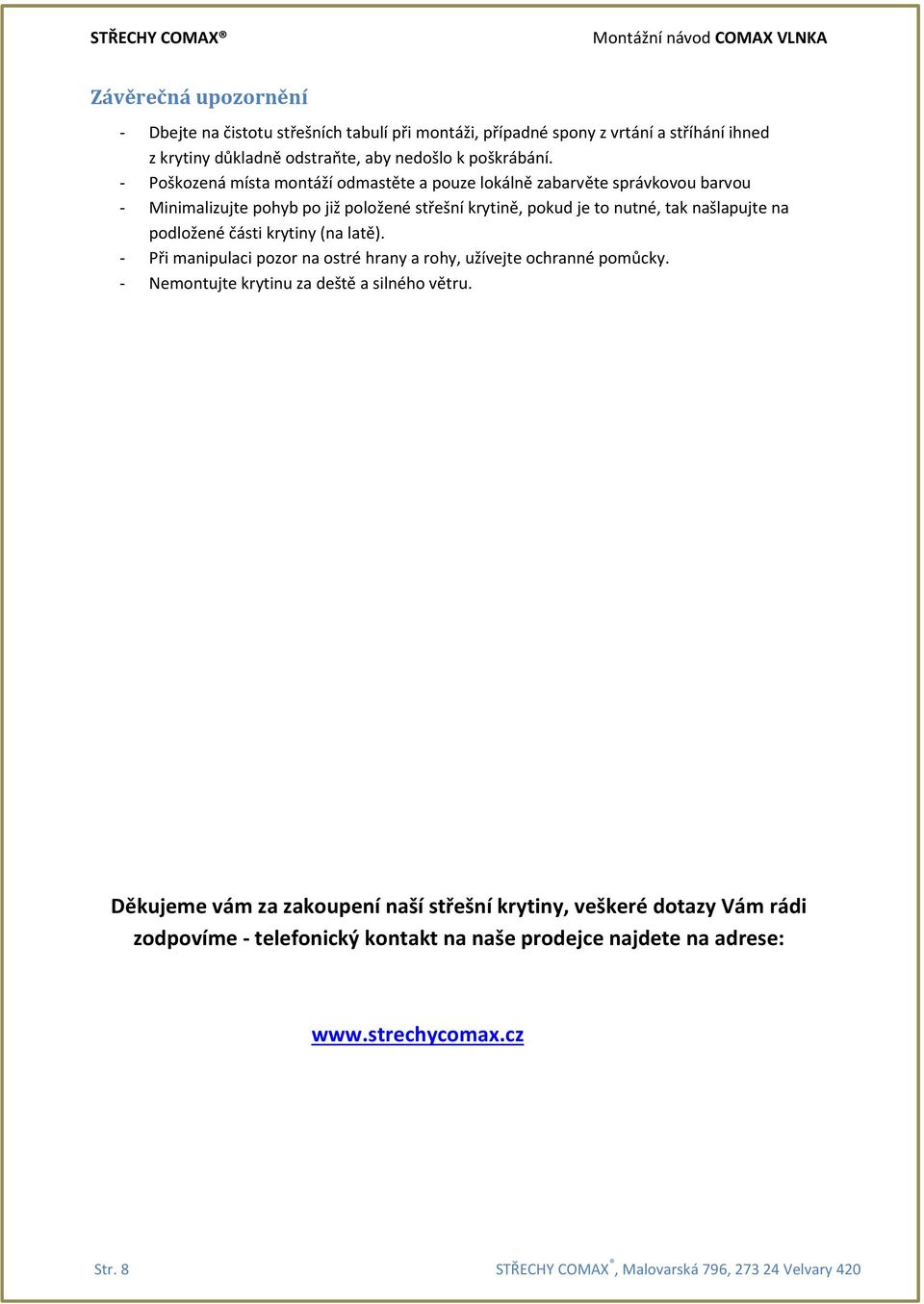

8 Závěrečná upozornění - Dbejte na čistotu střešních tabulí při montáži, případné spony z vrtání a stříhání ihned z krytiny důkladně odstraňte, aby nedošlo k poškrábání. - Poškozená místa montáží odmastěte a pouze lokálně zabarvěte správkovou barvou - Minimalizujte pohyb po již položené střešní krytině, pokud je to nutné, tak našlapujte na podložené části krytiny (na latě). - Při manipulaci pozor na ostré hrany a rohy, užívejte ochranné pomůcky. - Nemontujte krytinu za deště a silného větru. Děkujeme vám za zakoupení naší střešní krytiny, veškeré dotazy Vám rádi zodpovíme - telefonický kontakt na naše prodejce najdete na adrese: Str. 8 STŘECHY COMAX, Malovarská 796, Velvary 420
