Plánování elektroinstalace

Transkript

1 Předsíň. Železné pravidlo pro předsíň: Do 3 metrů délky předsíně navrhnout 1-3 zásuvky, od 3 metrů délky 2-4 zásuvky. Navrhněte pro svou předsíň, v závislosti na jejím půdorysu, počtu dveří a rozsahu osvětlení dostatečný počet vypínačů. Dbejte na to, aby byly vypínače v každém místě chodby snadno dosažitelné, nebo se rozhodněte rovnou pro podomítkové y, které reagují na každý pohyb a automaticky spínají a vypínají světlo. Rozvodnou skříňku umístěte bud ve vstupní chodbě nebo v hale. Předem naplánujte dostatečný počet okruhů a optimální ochranné jištění. Bezpečnostní pojistky vypnou během zlomku sekundy všechny okruhy, pokud by hrozilo sebemenší nebezpečí. hlasitý dveřní konec otevírání dveří alarm dveřní kontakty informační displej gong A mimochodem: dveřní hlasité konce je možno dnes dostat i s kamerou a monitorem. Automaticky se spíná i světlo u dveří a nabízí tak požadovaný komfort a bezpečí pro celou rodinu. Tam kde byly u dveří dosud pouze zvonky, je dnes již automatika, je to standard každé dobře navržené domovní instalace. Připojíme-li na Instabus alarm, který funguje ve spojení s em, získáme tak ickou kontrolu alarmu a všech jeho funkcí zvenčí a možnost ovládat jej. Instalace Instabus obecně doporučuje umístění informačního displeje do chodby, ten zobrazuje na jediný pohled řadu funkcí v domě. Kontrola větších objektů nabízí vizualiační panely a počítače.

2 Kuchyně. Železné pravidlo pro kuchyň: V kuchyni bez jídelny navrhujeme 7-11 zásuvek, pro kuchyni s jídelnou plánujeme 8-12 zásuvek. Pro funkčnost kuchyně je důležitý nejprve počet požadovaných elektrických okruhů. Myslete také na to, že každý kuchyňský elektrospotřebič, od lednice až po kávovar, vyžaduje vlastní zásuvku. Také rozsah osvětlení určuje počet sériových zásuvek. Pokud je kuchyně spojena s jídelnou, zohledněte ve svých přáních i zabudování stmívače právě pro tento úsek. Ani zde nezapomeňte na ní zásuvku. V rámci instalace Instabus byste měli naplánovat takový zásuvkový obvod, na nějž jsou napojeny všechny malé přístroje jako kávovar, toaster a vařič na vejce. Telefonicky je pak možno jej kontrolovat a kdykoli, v případě pochybnosti, také vypnout. elektrický sporák digestoř trouba mikrovlnná trouba myčka nádobí lednička, mraznička gril fritéza topná tělesa kuchyňský robot ruční mixér otvírač konzerv odšťavovač elektrický nůž kráječ touster kávovar vařič na vejce vaflovač ponorný vařič 10l bojler průtokový ohřívač drtič odpadků

3 Koupelna. Železné pravidlo pro koupelnu: Dle velikosti koupelny navrhněte 3-5 zásuvek. U koupelen bez oken je třeba navrhnout i spínání větráku a osvětlení. Do koupelen se zásadně navrhují zásuvky s krytem, doporučují se vývody pro stropní i. Pokud není v domě plánována prádelna a pračka a sušička musí být umístěny v koupelně, je třeba i pro tyto elektrospotřebiče navrhnout rozvody. elektrické kartáčky ústní sprcha holicí strojek fén kulma pračka sušička Toaleta (WC). Železné pravidlo pro WC: Nezapomeňte, že u toalety bez oken musíte naplánovat také odvětrání spojené s osvětlením. Pro osvětlení navrhujeme bučí nástěnný nebo stropní vývod. Slouží-li toaleta jako WC pro hosty, počítejte s jednou až dvěma zásuvkami. Je-li WC umístěno uprostřed domu, navrhujeme dostatečné odvětrání. Pokud není teplá voda plánována jinak, počítejte s jedním průtokovým ohřívačem. elektrické kartáčky holicí strojek fén kulma UV-zářič

4 Obývací pokoj. Železné pravidlo pro obývací pokoj: Pro pokoje větší než 12 m 2 navrhujeme 4-8 zásuvek, pro místnosti do 20 m zásuvek, přes 20 m 2 pak Právě obývací pokoj je místem, které vyžaduje promyšlený přístup k navrhováni elektroinstalace. Vedle proudu jsou pod omítkou vedeny také krabice pro televizní, rádiové a ní signály. Kabely, které dosud hyzdily obytný prostor, jsou dnes vedeny ve zdech. Pro Vaše kvalitní hi-fi sestavy a televizory existují speciální zásuvky s pojistkou proti přepětí, které chrání např. před bleskem atd. Centrální stropní osvětlení - jako jediné osvětlení obývacího pokoje - patří nenávratně minulosti. Sedací soupravy a jídelní stoly jsou dnes umísťovány decentrálně. Přechází se tedy pomalu k tomu, aby byly jednotlivé zóny osvětleny jak stropními tak nástěnnými svítidly, stojacími i stolními lampami. Ty všechny tvoří příjemnou atmosféru obydlí. Osvětlení je řízeno stmívačem - i dálkovým ovládáním - a stává se atraktivním výtvarným prvkem. V případě sestavy Instabus Vám doporučujeme řízení osvětlení systémem dílčích lokálních světel. Tento přístroj umožňuje snadné individuální naprogramování a uložení do paměti, změna je možná kdykoli. stojací lampy stolní lampy osvětlení skříní a vitrin Hi-fi, TV, video reproduktory hlasitý dveřní konec stolní gril tepelná deska větráky akvárium osvětlení vánočního stromku

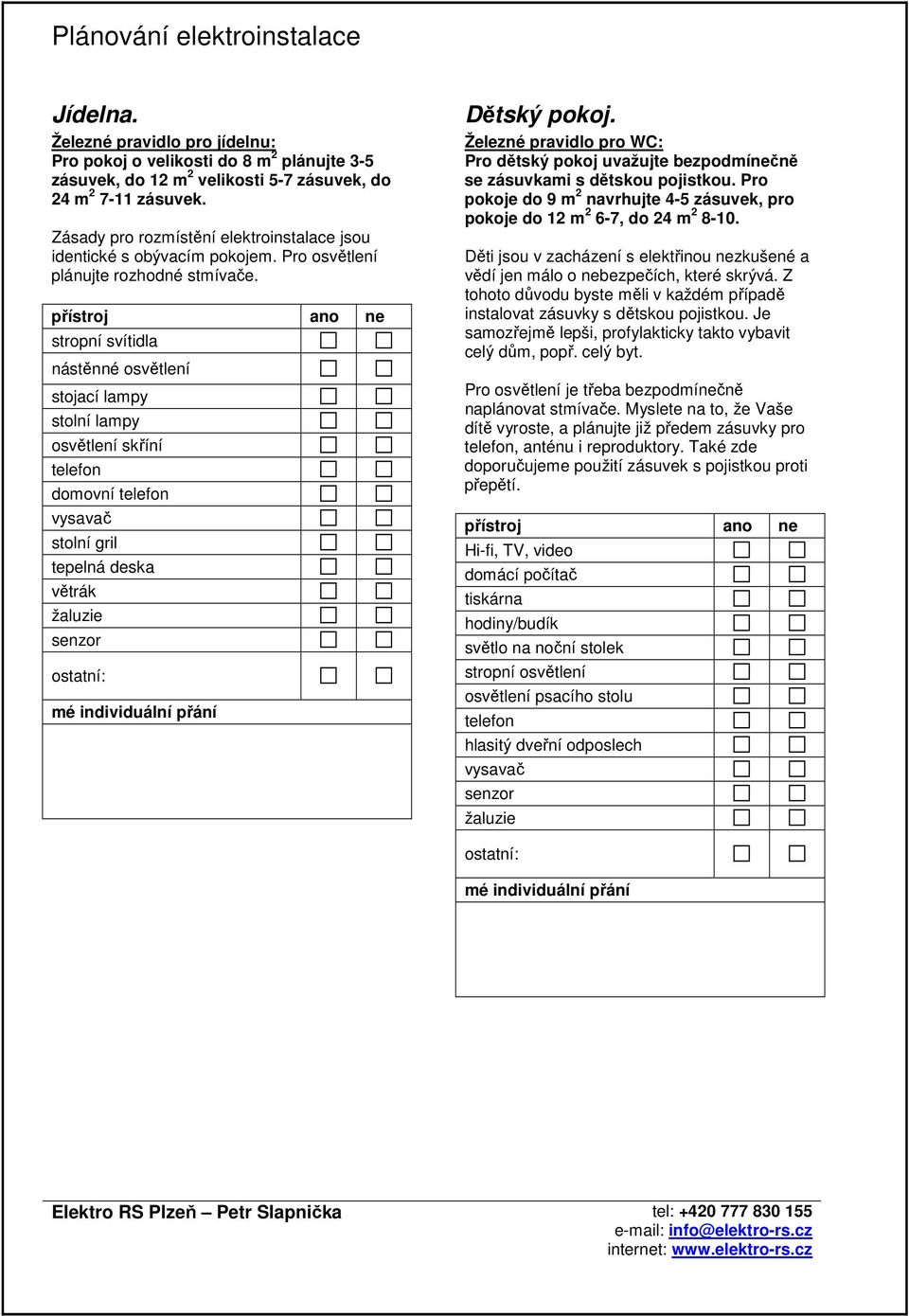

5 Jídelna. Železné pravidlo pro jídelnu: Pro pokoj o velikosti do 8 m 2 plánujte 3-5 zásuvek, do 12 m 2 velikosti 5-7 zásuvek, do 24 m zásuvek. Zásady pro rozmístění elektroinstalace jsou identické s obývacím pokojem. Pro osvětlení plánujte rozhodné stmívače. stojací lampy stolní lampy osvětlení skříní domovní stolní gril tepelná deska větrák Dětský pokoj. Železné pravidlo pro WC: Pro dětský pokoj uvažujte bezpodmínečně se zásuvkami s dětskou pojistkou. Pro pokoje do 9 m 2 navrhujte 4-5 zásuvek, pro pokoje do 12 m 2 6-7, do 24 m Děti jsou v zacházení s elektřinou nezkušené a vědí jen málo o nebezpečích, které skrývá. Z tohoto důvodu byste měli v každém případě instalovat zásuvky s dětskou pojistkou. Je samozřejmě lepši, profylakticky takto vybavit celý dům, popř. celý byt. Pro osvětlení je třeba bezpodmínečně naplánovat stmívače. Myslete na to, že Vaše dítě vyroste, a plánujte již předem zásuvky pro, anténu i reproduktory. Také zde doporučujeme použití zásuvek s pojistkou proti přepětí. Hi-fi, TV, video domácí počítač tiskárna hodiny/budík světlo na noční stolek stropní osvětlení osvětlení psacího stolu hlasitý dveřní odposlech

6 Ložnice. Železné pravidlo pro ložnici: Pro pokoje do 9 m 2 navrhujte 4-5 zásuvek, pro pokoje do 12 m 2 6-7, do 24 m Kdo by je neznal: typické úzkokolejné" instalace na nočním stolku: zásuvka pro lampičku, elektronický budík, nebo ohřívací dečku? A následek: pod posteli se skrývá velký komplex zásuvek, stálý problém při úklidu. Lepší řešení představují pevně instalované zásuvky CEE. Doporučujeme regulovatelné osvětlení, jakož i anténní a ní zásuvku. Elektricky ovládané mohou být časově naprogramované a řízené se stahovat a vytahovat - buď konvenčně nebo přes instabus. V ložnici je to zvláště příjemná funkce. Myslete také na to, že podobnou automatikou můžete vybavit i všechny ostatní. Také bezpečnost hraje velkou roli. Váš spánek jistě uklidní instalovaný bezpečnostní spínač ovladatelný přímo z lůžka, který na Váš příkaz najednou rozsvěcí světla v ložnici, obývacím pokoji, chodbu i okolí domu. stojací lampy stolní lampy světlo na noční stolky osvětlení skříní Hi-fi, TV, video vytápěná přikrývka

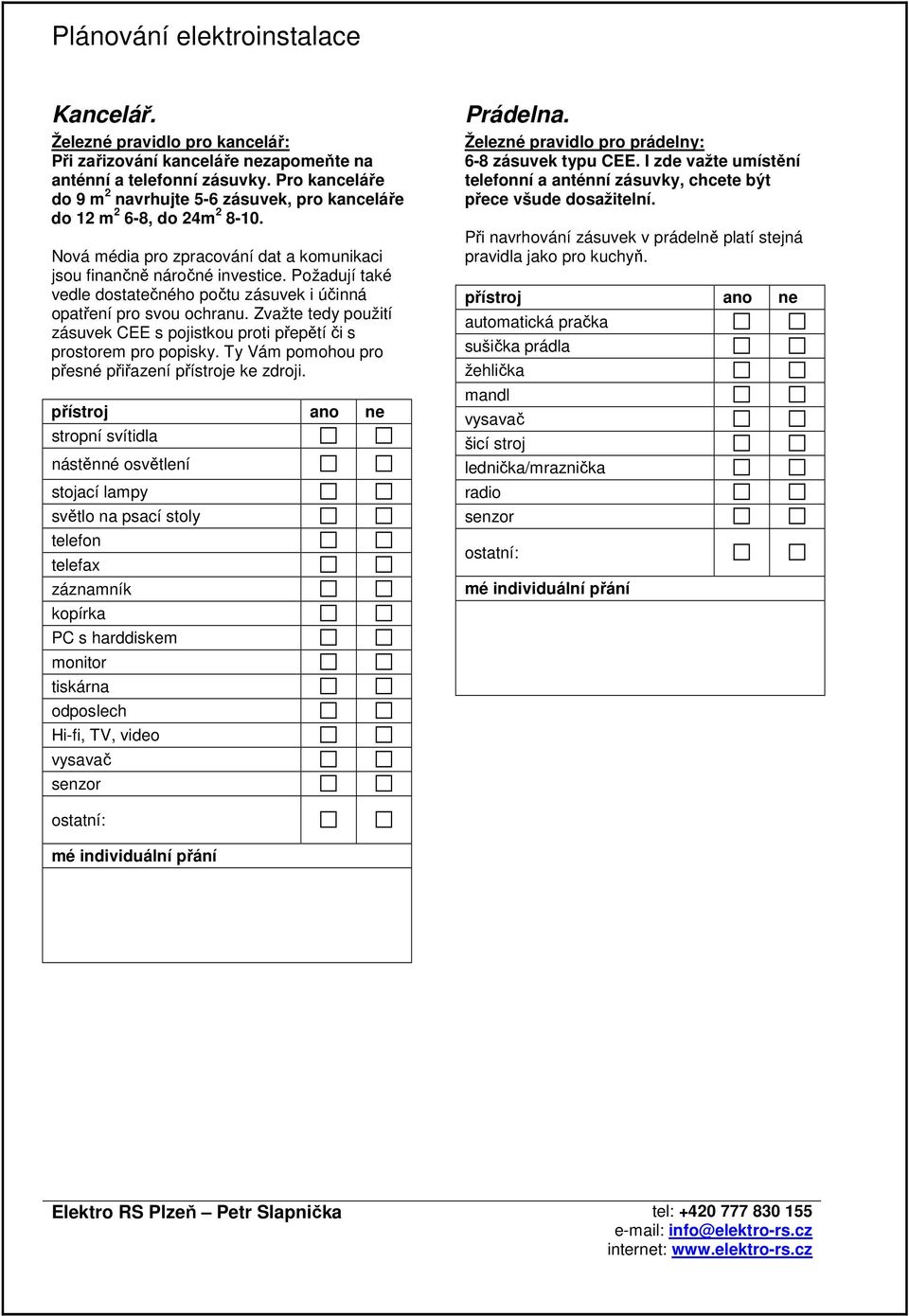

7 Kancelář. Železné pravidlo pro kancelář: Při zařizování kanceláře nezapomeňte na anténní a ní zásuvky. Pro kanceláře do 9 m 2 navrhujte 5-6 zásuvek, pro kanceláře do 12 m 2 6-8, do 24m Nová média pro zpracování dat a komunikaci jsou finančně náročné investice. Požadují také vedle dostatečného počtu zásuvek i účinná opatření pro svou ochranu. Zvažte tedy použití zásuvek CEE s pojistkou proti přepětí či s prostorem pro popisky. Ty Vám pomohou pro přesné přiřazení přístroje ke zdroji. stojací lampy světlo na psací stoly telefax záznamník kopírka PC s harddiskem monitor tiskárna odposlech Hi-fi, TV, video Prádelna. Železné pravidlo pro prádelny: 6-8 zásuvek typu CEE. I zde važte umístění ní a anténní zásuvky, chcete být přece všude dosažitelní. Při navrhování zásuvek v prádelně platí stejná pravidla jako pro kuchyň. automatická pračka sušička prádla žehlička mandl šicí stroj lednička/mraznička radio

8 Garáž/dílny. Železné pravidlo pro dílnu a garáž: V návrhu počítejte, v závislosti na velikosti místnosti, s 5-7 zásuvkami. Při navrhování zásuvek nové garáže nebo dílny počítejte s tím, že pro současného kutila je k dispozici množství různé drobné mechanizace. Pokud chcete ovládat garážová vrata elektricky, nezapomeňte na přípojku. elektrický pohon vrat stropní světlo osvětlení pracovního stolu ruční světlo vrtačka bruska řetězová pila cirkulárka letlampa rádio větrák domovní nabíječka baterií Balkon/venkovní prostor. Železné pravidlo pro balkon: Pro balkony do 3m šířky navrhujeme 2-3 vodotěsné zásuvky typu CEE. Pro venkovní osvětlení počítáme dále s 1-2 přípoji světla. Pro elektroinstalaci ve venkovních zónách navrhujeme zásadně použití vodotěsných zásuvek bud pod nebo na omítku. Zásuvky, které lze imobilizovat zevnitř chrání i před nepovolaným uživatelem. Navrhujeme Vám též zvážit užití pohybových ů v rámci bezpečnostního osvětlení. Světlo, které se při pohybu automaticky spíná je nejen praktické, ale účinně odradí i nežádoucí hosty. Pomocí systému instabus můžete samočinně podle počasí nebo denní doby rolovat i markýzy. venkovní osvětlení party osvětlení markýza elektrický stolní gril sekačka na trávu elektrické nůžky vánoční osvětlení

9 Sklep. Železné pravidlo pro sklep: Podle velikosti a funkce sklepa navrhujeme 4-6 zásuvek typu CEE. Vytápěné a větrané prostory mohou být vybaveny stejně jako obytné. Ostatní sklepy je však třeba vybavit instalací pro vlhké prostory bud pod nebo na omítku. Pro eventuelní anténní zásuvky zvažte umístění jedné zásuvky CEE. Také zde zvažte umístění několika vývodů pro stropní i nástěnné osvětlení. Nezapomeňte, že i instalace pro vlhké prostory může dobře vypadat. elektrické nástroje větráky pračka sušička mandl mrazící pult y
