Naklápěcí a polohovací stůl pro nástrojařské a leštící práce TYP LSC 025

Transkript

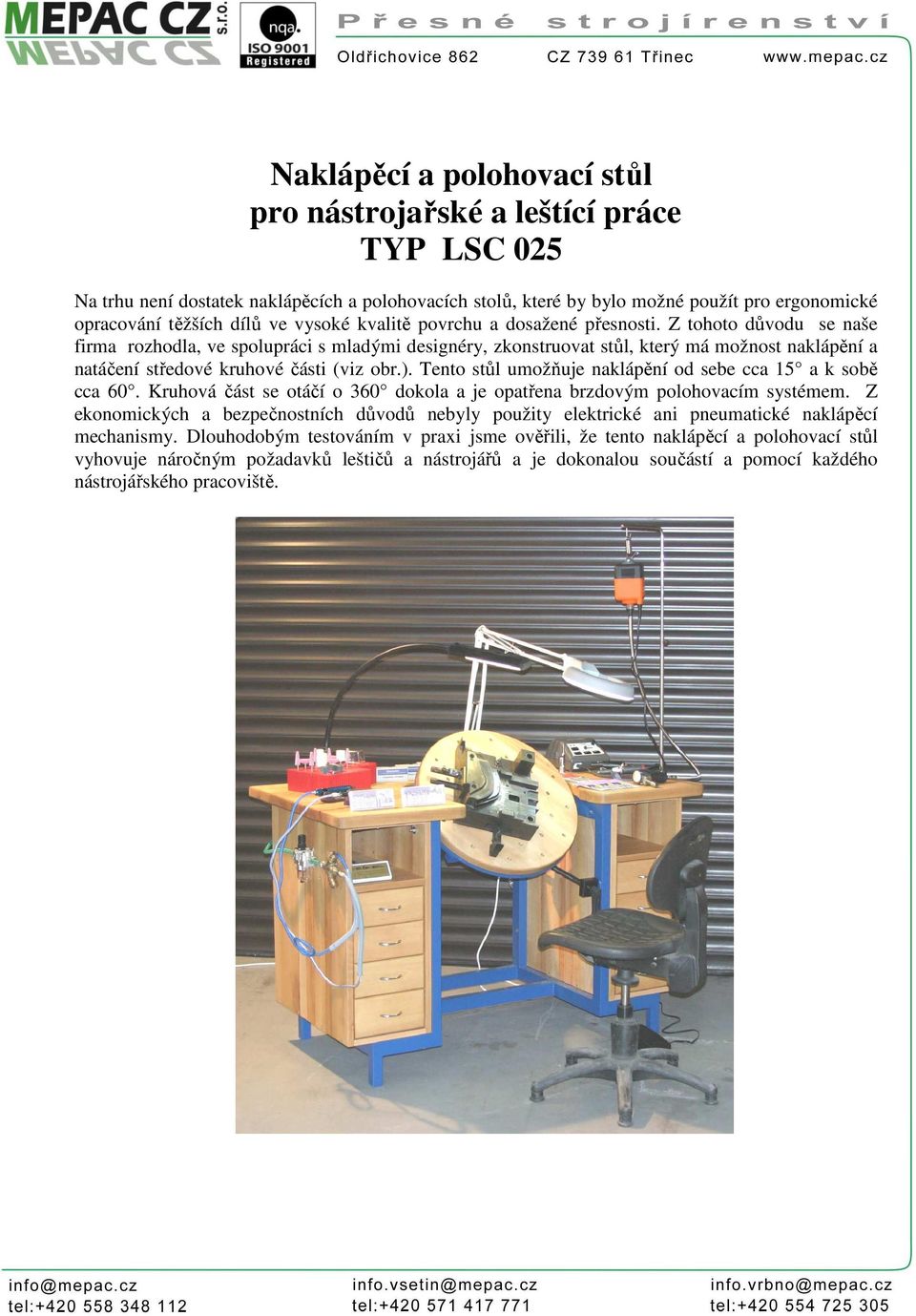

1 Naklápěcí a polohovací stůl pro nástrojařské a leštící práce TYP LSC 025 Na trhu není dostatek naklápěcích a polohovacích stolů, které by bylo možné použít pro ergonomické opracování těžších dílů ve vysoké kvalitě povrchu a dosažené přesnosti. Z tohoto důvodu se naše firma rozhodla, ve spolupráci s mladými designéry, zkonstruovat stůl, který má možnost naklápění a natáčení středové kruhové části (viz obr.). Tento stůl umožňuje naklápění od sebe cca 15 a k sobě cca 60. Kruhová část se otáčí o 360 dokola a je opatřena brzdovým polohovacím systémem. Z ekonomických a bezpečnostních důvodů nebyly použity elektrické ani pneumatické naklápěcí mechanismy. Dlouhodobým testováním v praxi jsme ověřili, že tento naklápěcí a polohovací stůl vyhovuje náročným požadavků leštičů a nástrojářů a je dokonalou součástí a pomocí každého nástrojářského pracoviště.

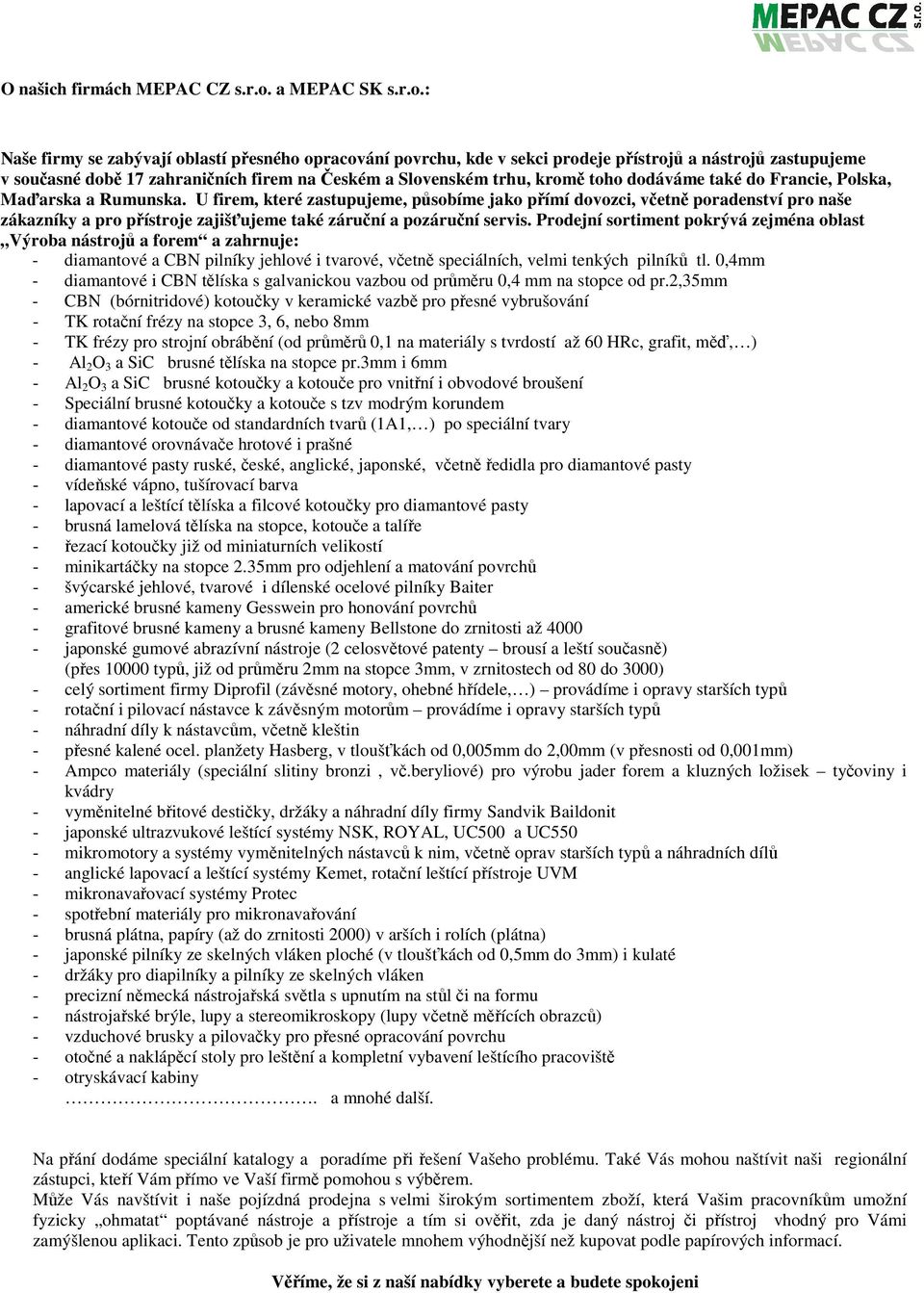

2 O našich firmách MEPAC CZ s.r.o. a MEPAC SK s.r.o.: Naše firmy se zabývají oblastí přesného opracování povrchu, kde v sekci prodeje přístrojů a nástrojů zastupujeme v současné době 17 zahraničních firem na Českém a Slovenském trhu, kromě toho dodáváme také do Francie, Polska, Maďarska a Rumunska. U firem, které zastupujeme, působíme jako přímí dovozci, včetně poradenství pro naše zákazníky a pro přístroje zajišťujeme také záruční a pozáruční servis. Prodejní sortiment pokrývá zejména oblast Výroba nástrojů a forem a zahrnuje: - diamantové a CBN pilníky jehlové i tvarové, včetně speciálních, velmi tenkých pilníků tl. 0,4mm - diamantové i CBN tělíska s galvanickou vazbou od průměru 0,4 mm na stopce od pr.2,35mm - CBN (bórnitridové) kotoučky v keramické vazbě pro přesné vybrušování - TK rotační frézy na stopce 3, 6, nebo 8mm - TK frézy pro strojní obrábění (od průměrů 0,1 na materiály s tvrdostí až 60 HRc, grafit, měď, ) - Al 2 O 3 a SiC brusné tělíska na stopce pr.3mm i 6mm - Al 2 O 3 a SiC brusné kotoučky a kotouče pro vnitřní i obvodové broušení - Speciální brusné kotoučky a kotouče s tzv modrým korundem - diamantové kotouče od standardních tvarů (1A1, ) po speciální tvary - diamantové orovnávače hrotové i prašné - diamantové pasty ruské, české, anglické, japonské, včetně ředidla pro diamantové pasty - vídeňské vápno, tušírovací barva - lapovací a leštící tělíska a filcové kotoučky pro diamantové pasty - brusná lamelová tělíska na stopce, kotouče a talíře - řezací kotoučky již od miniaturních velikostí - minikartáčky na stopce 2.35mm pro odjehlení a matování povrchů - švýcarské jehlové, tvarové i dílenské ocelové pilníky Baiter - americké brusné kameny Gesswein pro honování povrchů - grafitové brusné kameny a brusné kameny Bellstone do zrnitosti až japonské gumové abrazívní nástroje (2 celosvětové patenty brousí a leští současně) (přes typů, již od průměru 2mm na stopce 3mm, v zrnitostech od 80 do 3000) - celý sortiment firmy Diprofil (závěsné motory, ohebné hřídele, ) provádíme i opravy starších typů - rotační i pilovací nástavce k závěsným motorům provádíme i opravy starších typů - náhradní díly k nástavcům, včetně kleštin - přesné kalené ocel. planžety Hasberg, v tloušťkách od 0,005mm do 2,00mm (v přesnosti od 0,001mm) - Ampco materiály (speciální slitiny bronzi, vč.beryliové) pro výrobu jader forem a kluzných ložisek tyčoviny i kvádry - vyměnitelné břitové destičky, držáky a náhradní díly firmy Sandvik Baildonit - japonské ultrazvukové leštící systémy NSK, ROYAL, UC500 a UC550 - mikromotory a systémy vyměnitelných nástavců k nim, včetně oprav starších typů a náhradních dílů - anglické lapovací a leštící systémy Kemet, rotační leštící přístroje UVM - mikronavařovací systémy Protec - spotřební materiály pro mikronavařování - brusná plátna, papíry (až do zrnitosti 2000) v arších i rolích (plátna) - japonské pilníky ze skelných vláken ploché (v tloušťkách od 0,5mm do 3mm) i kulaté - držáky pro diapilníky a pilníky ze skelných vláken - precizní německá nástrojařská světla s upnutím na stůl či na formu - nástrojařské brýle, lupy a stereomikroskopy (lupy včetně měřících obrazců) - vzduchové brusky a pilovačky pro přesné opracování povrchu - otočné a naklápěcí stoly pro leštění a kompletní vybavení leštícího pracoviště - otryskávací kabiny. a mnohé další. Na přání dodáme speciální katalogy a poradíme při řešení Vašeho problému. Také Vás mohou naštívit naši regionální zástupci, kteří Vám přímo ve Vaší firmě pomohou s výběrem. Může Vás navštívit i naše pojízdná prodejna s velmi širokým sortimentem zboží, která Vašim pracovníkům umožní fyzicky ohmatat poptávané nástroje a přístroje a tím si ověřit, zda je daný nástroj či přístroj vhodný pro Vámi zamýšlenou aplikaci. Tento způsob je pro uživatele mnohem výhodnější než kupovat podle papírových informací. Věříme, že si z naší nabídky vyberete a budete spokojeni

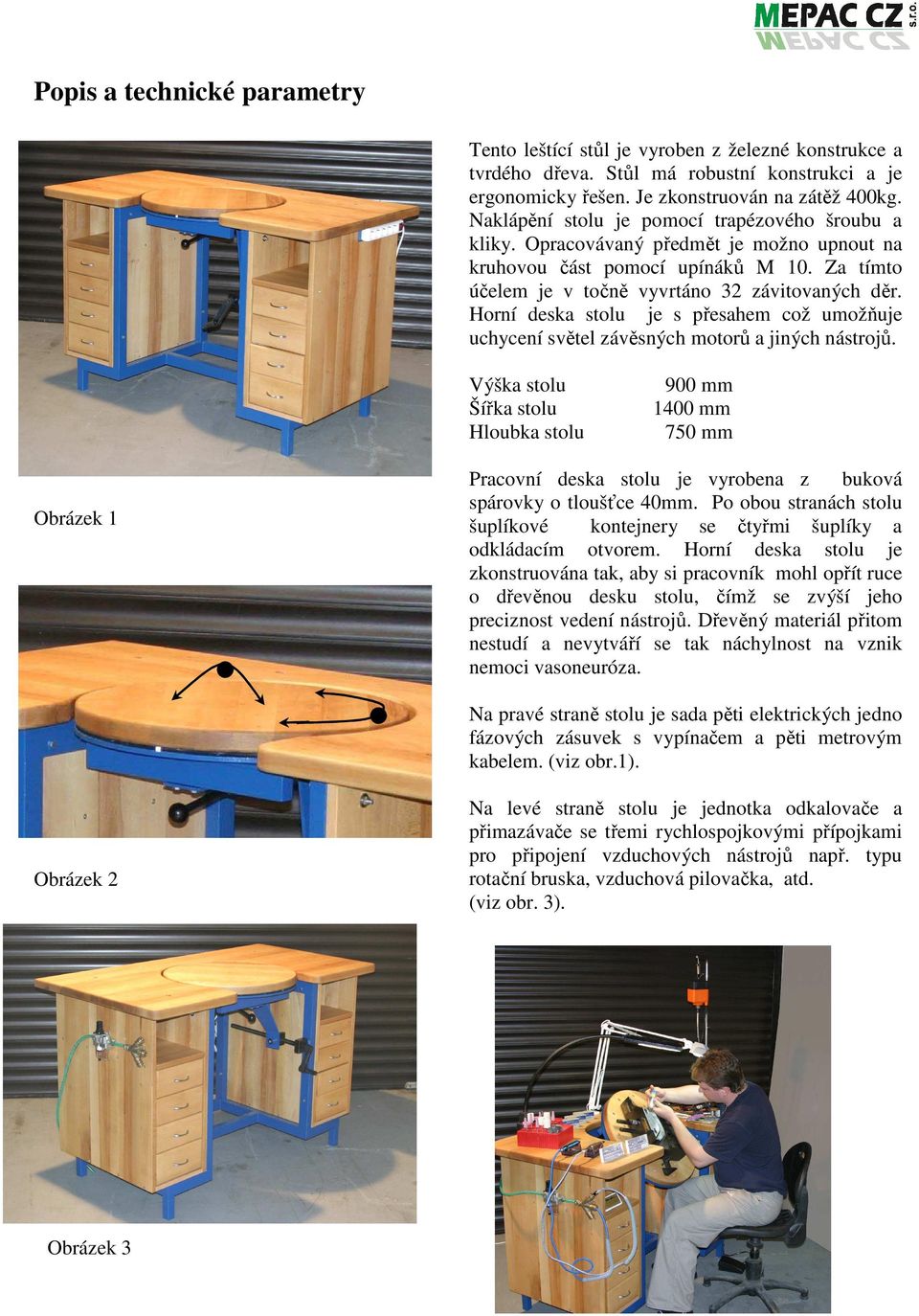

3 Popis a technické parametry Tento leštící stůl je vyroben z železné konstrukce a tvrdého dřeva. Stůl má robustní konstrukci a je ergonomicky řešen. Je zkonstruován na zátěž 400kg. Naklápění stolu je pomocí trapézového šroubu a kliky. Opracovávaný předmět je možno upnout na kruhovou část pomocí upínáků M 10. Za tímto účelem je v točně vyvrtáno 32 závitovaných děr. Horní deska stolu je s přesahem což umožňuje uchycení světel závěsných motorů a jiných nástrojů. Výška stolu Šířka stolu Hloubka stolu 900 mm 1400 mm 750 mm Obrázek 1 Pracovní deska stolu je vyrobena z buková spárovky o tloušťce 40mm. Po obou stranách stolu šuplíkové kontejnery se čtyřmi šuplíky a odkládacím otvorem. Horní deska stolu je zkonstruována tak, aby si pracovník mohl opřít ruce o dřevěnou desku stolu, čímž se zvýší jeho preciznost vedení nástrojů. Dřevěný materiál přitom nestudí a nevytváří se tak náchylnost na vznik nemoci vasoneuróza. Na pravé straně stolu je sada pěti elektrických jedno fázových zásuvek s vypínačem a pěti metrovým kabelem. (viz obr.1). Obrázek 2 Na levé straně stolu je jednotka odkalovače a přimazávače se třemi rychlospojkovými přípojkami pro připojení vzduchových nástrojů např. typu rotační bruska, vzduchová pilovačka, atd. (viz obr. 3). Obrázek 3

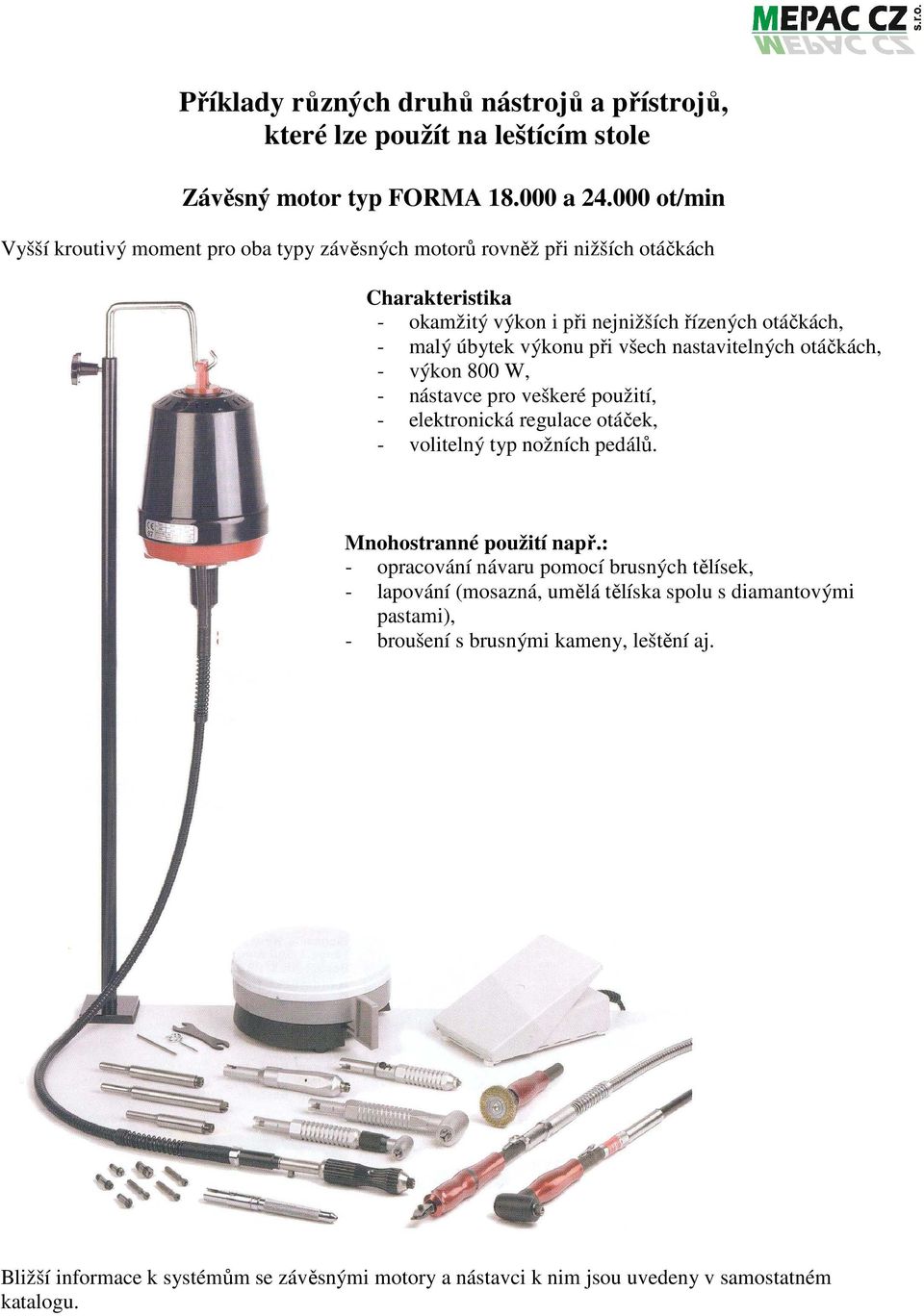

4 Příklady různých druhů nástrojů a přístrojů, které lze použít na leštícím stole Závěsný motor typ FORMA a ot/min Vyšší kroutivý moment pro oba typy závěsných motorů rovněž při nižších otáčkách Charakteristika - okamžitý výkon i při nejnižších řízených otáčkách, - malý úbytek výkonu při všech nastavitelných otáčkách, - výkon 800 W, - nástavce pro veškeré použití, - elektronická regulace otáček, - volitelný typ nožních pedálů. Mnohostranné použití např.: - opracování návaru pomocí brusných tělísek, - lapování (mosazná, umělá tělíska spolu s diamantovými pastami), - broušení s brusnými kameny, leštění aj. Bližší informace k systémům se závěsnými motory a nástavci k nim jsou uvedeny v samostatném katalogu.

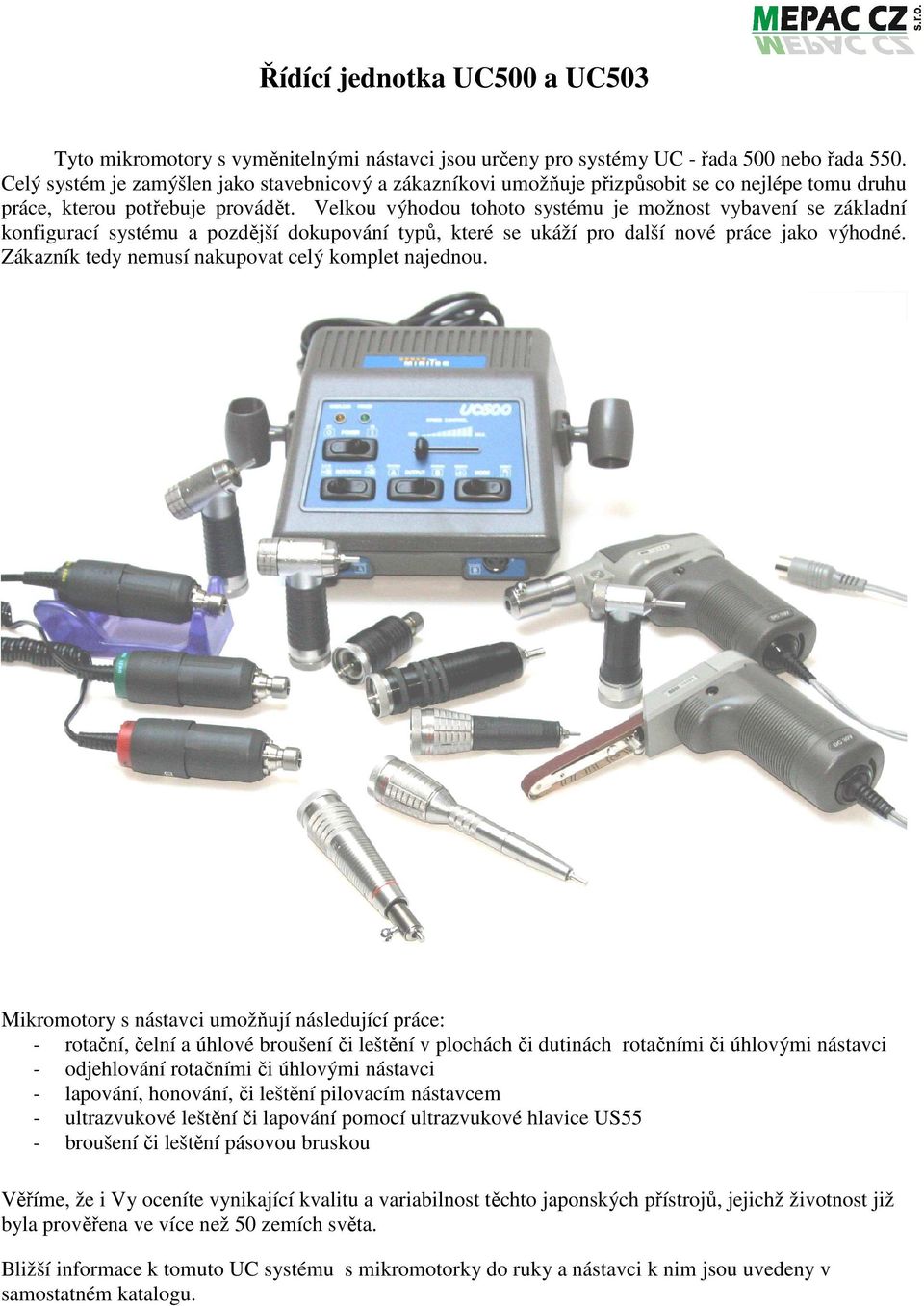

5 Řídící jednotka UC500 a UC503 Tyto mikromotory s vyměnitelnými nástavci jsou určeny pro systémy UC - řada 500 nebo řada 550. Celý systém je zamýšlen jako stavebnicový a zákazníkovi umožňuje přizpůsobit se co nejlépe tomu druhu práce, kterou potřebuje provádět. Velkou výhodou tohoto systému je možnost vybavení se základní konfigurací systému a pozdější dokupování typů, které se ukáží pro další nové práce jako výhodné. Zákazník tedy nemusí nakupovat celý komplet najednou. Mikromotory s nástavci umožňují následující práce: - rotační, čelní a úhlové broušení či leštění v plochách či dutinách rotačními či úhlovými nástavci - odjehlování rotačními či úhlovými nástavci - lapování, honování, či leštění pilovacím nástavcem - ultrazvukové leštění či lapování pomocí ultrazvukové hlavice US55 - broušení či leštění pásovou bruskou Věříme, že i Vy oceníte vynikající kvalitu a variabilnost těchto japonských přístrojů, jejichž životnost již byla prověřena ve více než 50 zemích světa. Bližší informace k tomuto UC systému s mikromotorky do ruky a nástavci k nim jsou uvedeny v samostatném katalogu.

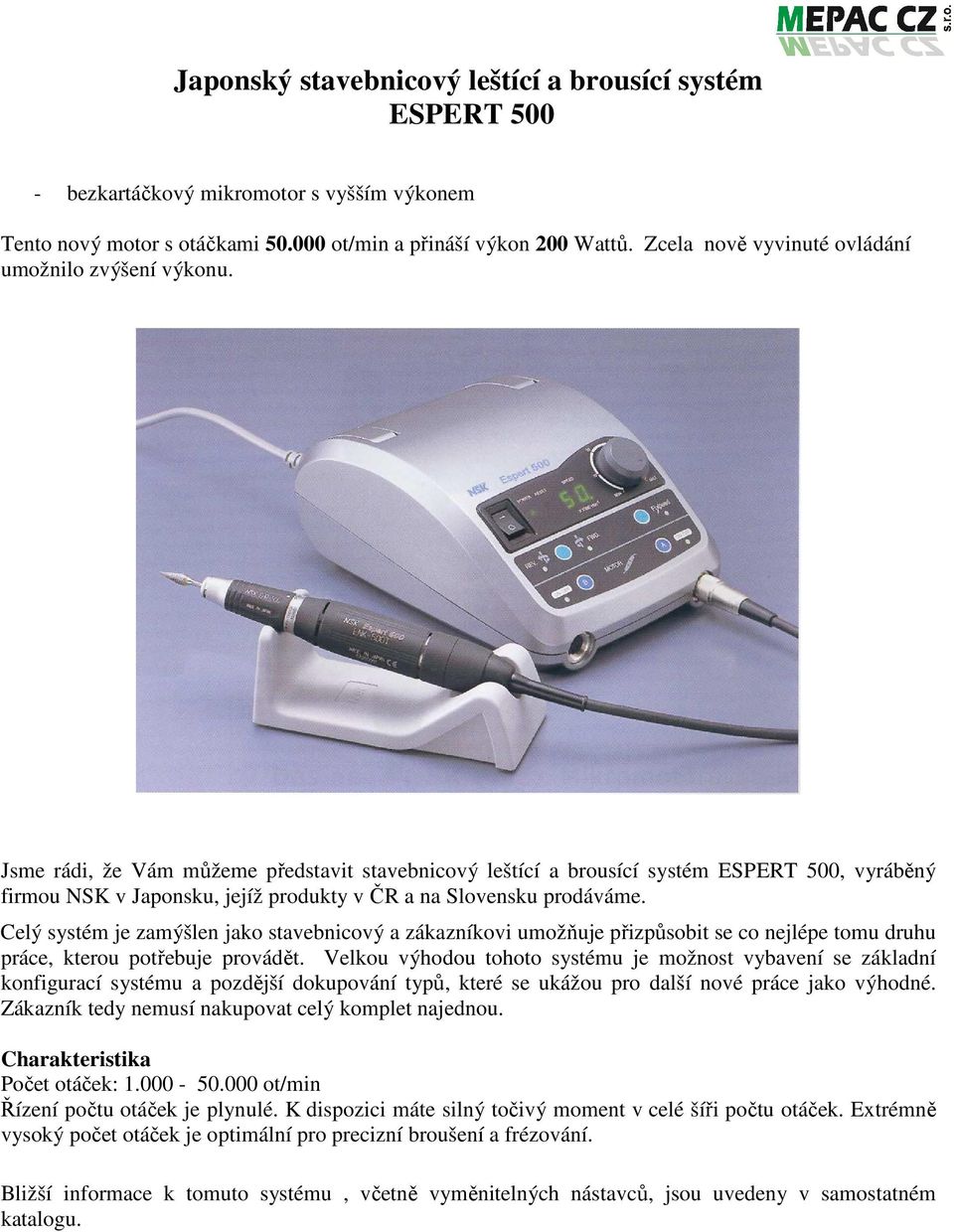

6 Japonský stavebnicový leštící a brousící systém ESPERT bezkartáčkový mikromotor s vyšším výkonem Tento nový motor s otáčkami ot/min a přináší výkon 200 Wattů. Zcela nově vyvinuté ovládání umožnilo zvýšení výkonu. Jsme rádi, že Vám můžeme představit stavebnicový leštící a brousící systém ESPERT 500, vyráběný firmou NSK v Japonsku, jejíž produkty v ČR a na Slovensku prodáváme. Celý systém je zamýšlen jako stavebnicový a zákazníkovi umožňuje přizpůsobit se co nejlépe tomu druhu práce, kterou potřebuje provádět. Velkou výhodou tohoto systému je možnost vybavení se základní konfigurací systému a pozdější dokupování typů, které se ukážou pro další nové práce jako výhodné. Zákazník tedy nemusí nakupovat celý komplet najednou. Charakteristika Počet otáček: ot/min Řízení počtu otáček je plynulé. K dispozici máte silný točivý moment v celé šíři počtu otáček. Extrémně vysoký počet otáček je optimální pro precizní broušení a frézování. Bližší informace k tomuto systému, včetně vyměnitelných nástavců, jsou uvedeny v samostatném katalogu.

7 Pneumatické přístroje Vzduchová pilovačka 1.0-S Super turbo pilovačky LAP 0.3-T & 0.7-T Kvalita světové třídy a dokonalého provedení: - za účelem prokázat kvalitu a efektivnost leštění jsme navrhli celou řadu leštícího nářadí, takže uživatel může dosáhnout nejlepšího výsledku kvality. Turbo výkon: vysoký výkon při nízké potřebě vzduchu Nízká hladina hluku: uživatel se cítí spokojeně. Ergonomický design: minimalizace svalové energie. Bezpečnostní předpisy: doporučujeme ochranné brýle. Vzduchové rotační brusky Typ 6300 a typ 6303 rotační bruska s rychlostí 65tisíc otáček/min, kleština pr.3mm, Jednoduchá výměna kleštin a nástrojů, úspora času.variabilní doba práce a minimalizace svalové energie. Výměnné kleštiny: ø 3.0 mm; ø 6/32"; ø 1/8" (6303) Typ Rex-Lee rotační bruska s rychlostí 35 tisíc otáček/min, Jednoduchá výměna kleštin a nástrojů, úspora času. Výměnné kleštiny: ø 3.0 mm; ø 6 mm
