1 Naklápěcí a polohovací stůl pro nástrojařské a leštící práce TYP SC 025 Leštící stroj PCA01 Na trhu není dostatek naklápěcích a polohovacích stolů, které by bylo možné použít pro ergonomické opracování těžších dílů ve vysoké kvalitě povrchu a dosažené přesnosti. Z tohoto důvodu se naše firma rozhodla, ve spolupráci s mladými designéry, zkonstruovat stůl, který má možnost naklápění a natáčení středové kruhové části (viz obr.). Tento stůl umožňuje naklápění od sebe cca 15 a k sobě cca 60. Kruhová část se otáčí o 360 dokola a je opatřena brzdovým polohovacím systémem. Z ekonomických a bezpečnostních důvodů nebyly použity elektrické ani pneumatické naklápěcí mechanismy. Dlouhodobým testováním v praxi jsme ověřili, že tento naklápěcí a polohovací stůl vyhovuje náročným požadavků leštičů a nástrojářů a je dokonalou součástí a pomocí každého nástrojářského pracoviště.

2 Popis a technické parametry Tento leštící stůl je vyroben z železné konstrukce a tvrdého dřeva. Stůl má robustní konstrukci a je ergonomicky řešen. Je zkonstruován na zátěž 400kg. Naklápění stolu je pomocí trapézového šroubu a kliky. Opracovávaný předmět je možno upnout na kruhovou část pomocí upínáků M 10. Za tímto účelem je v točně vyvrtáno 32 závitovaných děr. Horní deska stolu je s přesahem což umožňuje uchycení světel závěsných motorů a jiných nástrojů. Výška stolu Šířka stolu Hloubka stolu 900 mm 1400 mm 750 mm Obrázek 1 Pracovní deska stolu je vyrobena z buková spárovky o tloušťce 40mm. Po obou stranách stolu šuplíkové kontejnery se čtyřmi šuplíky a odkládacím otvorem. Horní deska stolu je zkonstruována tak, aby si pracovník mohl opřít ruce o dřevěnou desku stolu, čímž se zvýší jeho preciznost vedení nástrojů. Dřevěný materiál přitom nestudí a nevytváří se tak náchylnost na vznik nemoci vasoneuróza. Na pravé straně stolu je sada pěti elektrických jedno fázových zásuvek s vypínačem a pěti metrovým kabelem. (viz obr.1). Obrázek 2 Na levé straně stolu je jednotka odkalovače a přimazávače se třemi rychlospojkovými přípojkami pro připojení vzduchových nástrojů např. typu rotační bruska, vzduchová pilovačka, atd. (viz obr. 3). Obrázek 3

3 Příklady různých druhů nástrojů a přístrojů, které lze použít na leštícím stole Závěsný motor typ FORMA a ot/min Vyšší kroutivý moment pro oba typy závěsných motorů rovněž při nižších otáčkách Charakteristika - okamžitý výkon i při nejnižších řízených otáčkách, - malý úbytek výkonu při všech nastavitelných otáčkách, - výkon 800 W, - nástavce pro veškeré použití, - elektronická regulace otáček, - volitelný typ nožních pedálů. Mnohostranné použití např.: - opracování návaru pomocí brusných tělísek, - lapování (mosazná, umělá tělíska spolu s diamantovými pastami), - broušení s brusnými kameny, leštění aj. Bližší informace k systémům se závěsnými motory a nástavci k nim jsou uvedeny v samostatném katalogu.

4 Řídící jednotka UC500 a UC503 Tyto mikromotory s vyměnitelnými nástavci jsou určeny pro systémy UC - řada 500 nebo řada 550. Celý systém je zamýšlen jako stavebnicový a zákazníkovi umožňuje přizpůsobit se co nejlépe tomu druhu práce, kterou potřebuje provádět. Velkou výhodou tohoto systému je možnost vybavení se základní konfigurací systému a pozdější dokupování typů, které se ukáží pro další nové práce jako výhodné. Zákazník tedy nemusí nakupovat celý komplet najednou. Mikromotory s nástavci umožňují následující práce: - rotační, čelní a úhlové broušení či leštění v plochách či dutinách rotačními či úhlovými nástavci - odjehlování rotačními či úhlovými nástavci - lapování, honování, či leštění pilovacím nástavcem - ultrazvukové leštění či lapování pomocí ultrazvukové hlavice US55 - broušení či leštění pásovou bruskou Věříme, že i Vy oceníte vynikající kvalitu a variabilnost těchto japonských přístrojů, jejichž životnost již byla prověřena ve více než 50 zemích světa. Bližší informace k tomuto UC systému s mikromotorky do ruky a nástavci k nim jsou uvedeny v samostatném katalogu.

5 Japonský stavebnicový leštící a brousící systém ESPERT bezkartáčkový mikromotor s vyšším výkonem Tento nový motor s otáčkami ot/min a přináší výkon 200 Wattů. Zcela nově vyvinuté ovládání umožnilo zvýšení výkonu. Jsme rádi, že Vám můžeme představit stavebnicový leštící a brousící systém ESPERT 500, vyráběný firmou NSK v Japonsku, jejíž produkty v ČR a na Slovensku prodáváme. Celý systém je zamýšlen jako stavebnicový a zákazníkovi umožňuje přizpůsobit se co nejlépe tomu druhu práce, kterou potřebuje provádět. Velkou výhodou tohoto systému je možnost vybavení se základní konfigurací systému a pozdější dokupování typů, které se ukážou pro další nové práce jako výhodné. Zákazník tedy nemusí nakupovat celý komplet najednou. Charakteristika Počet otáček: ot/min Řízení počtu otáček je plynulé. K dispozici máte silný točivý moment v celé šíři počtu otáček. Extrémně vysoký počet otáček je optimální pro precizní broušení a frézování. Bližší informace k tomuto systému, včetně vyměnitelných nástavců, jsou uvedeny v samostatném katalogu.

6 Pneumatické přístroje Vzduchová pilovačka 1.0-S Super turbo pilovačky LAP 0.3-T 0.7-T Kvalita světové třídy a dokonalého provedení: - za účelem prokázat kvalitu a efektivnost leštění jsme navrhli celou řadu leštícího nářadí, takže uživatel může dosáhnout nejlepšího výsledku kvality. Turbo výkon: vysoký výkon při nízké potřebě vzduchu Nízká hladina hluku: uživatel se cítí spokojeně. Ergonomický design: minimalizace svalové energie. Bezpečnostní předpisy: doporučujeme ochranné brýle. Vzduchové rotační brusky Typ 6303 rotační bruska s rychlostí 65tisíc otáček/min, kleština pr.3mm, Jednoduchá výměna kleštin a nástrojů, úspora času.variabilní doba práce a minimalizace svalové energie.výměnné kleštiny: ø 3.0 mm; ø 6/32"; ø 1/8" (6303)

7 LEŠTÍCÍ STROJ PCA01 Složí k leštění rotačních ploch i dutých trubkových tvarů, s možností upínaní do průměru 120mm Technické specifikace: Plynulá regulace otáček Časovač Ukazatel počtu otáček Je vybaven brzdou pro rychlé zastavení Obj. č. Frekvence Napětí Min/ otáčky za min Max/otáčky za min Sklíčidlo v mm Rozměry v mm Š x V x H PCA01 50/60Hz 230V x370x615 48,5 Hmotnost v kg

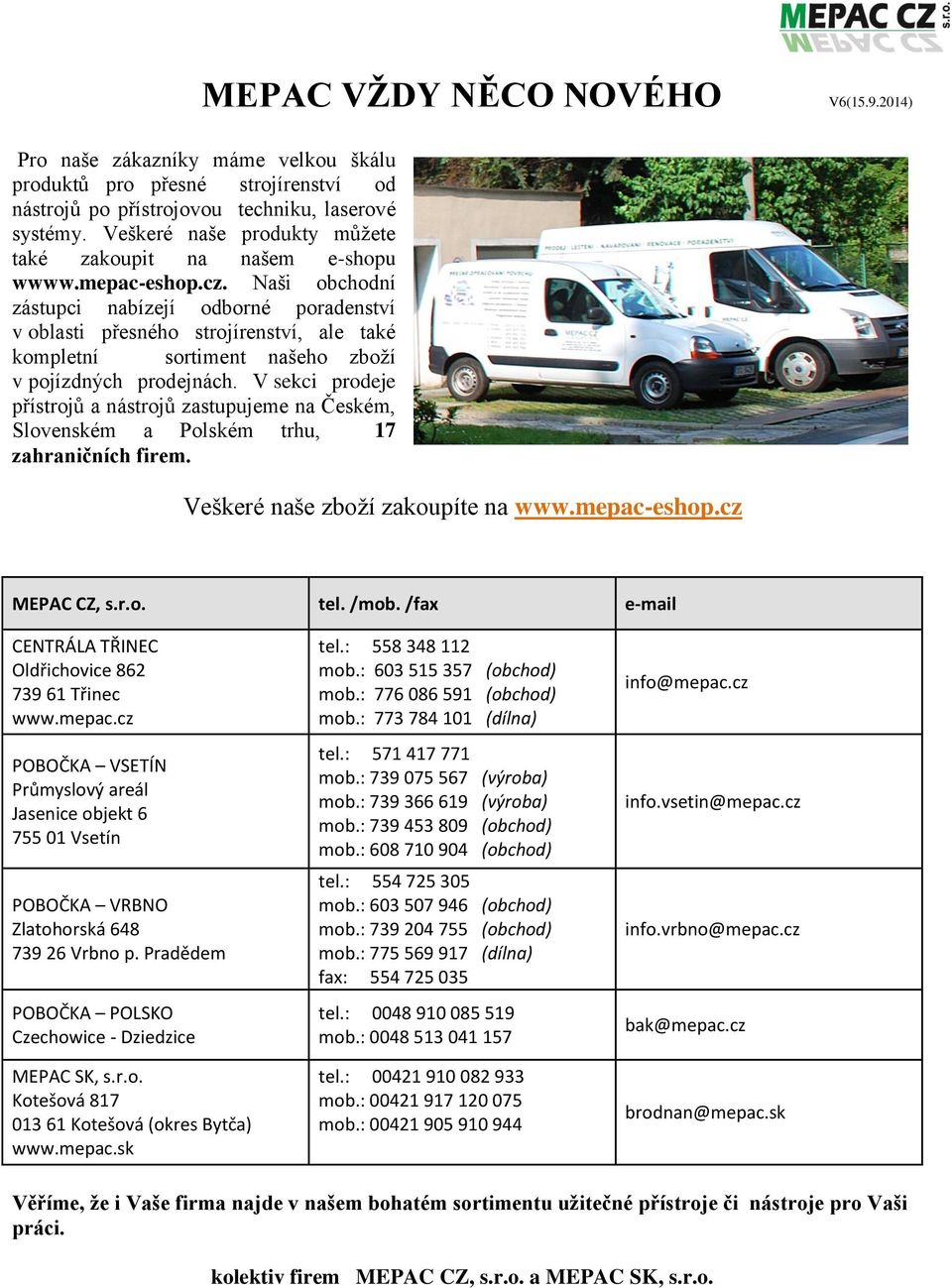

8 MEPAC VŽDY NĚCO NOVÉHO V6( ) Pro naše zákazníky máme velkou škálu produktů pro přesné strojírenství od nástrojů po přístrojovou techniku, laserové systémy. Veškeré naše produkty můžete také zakoupit na našem e-shopu wwww.mepac-eshop.cz. Naši obchodní zástupci nabízejí odborné poradenství v oblasti přesného strojírenství, ale také kompletní sortiment našeho zboží v pojízdných prodejnách. V sekci prodeje přístrojů a nástrojů zastupujeme na Českém, Slovenském a Polském trhu, 17 zahraničních firem. Veškeré naše zboží zakoupíte na MEPAC CZ, s.r.o. tel. /mob. /fax CENTRÁLA TŘINEC Oldřichovice Třinec POBOČKA VSETÍN Průmyslový areál Jasenice objekt Vsetín POBOČKA VRBNO Zlatohorská Vrbno p. Pradědem POBOČKA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. Kotešová Kotešová (okres Bytča) tel.: mob.: (obchod) mob.: (obchod) mob.: (dílna) tel.: mob.: (výroba) mob.: (výroba) mob.: (obchod) mob.: (obchod) tel.: mob.: (obchod) mob.: (obchod) mob.: (dílna) fax: tel.: mob.: tel.: mob.: mob.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.sk Věříme, že i Vaše firma najde v našem bohatém sortimentu užitečné přístroje či nástroje pro Vaši práci. kolektiv firem MEPAC CZ, s.r.o. a MEPAC SK, s.r.o.
