1 PARKOVACÍ KAMERY UŽIVATELSKÝ NÁVOD Před používáním výrobku si pozorně přečtěte tento návod a uchovejte si ho pro případ budoucí potřeby.

I. UMÍSTĚNÍ KAMERY VE VOZIDLE A. Specifické parkovací kamery B. Kamery do madla 5-tých dveří C. Univerzální kamery bez držáku (do díry) D. Univerzální kamery s držákem E.

2 I. UMÍSTĚNÍ KAMERY VE VOZIDLE A. Specifické parkovací kamery B. Kamery do madla 5-tých dveří C. Univerzální kamery bez držáku (do díry) D. Univerzální kamery s držákem E. Kamery vestavěné v podložce pod evidenční číslo F. Kamery v brzdovém světle 1BAM 2XX orientace kamery Poznámka: Pro konkrétní kameru se vztahuje příslušná část návodu podle typu kamery (specifické pro konkrétní model vozidla, v madle 5-tých dveří, univerzální s držákem, bez držáku, vestavěné v podložce pod evidenční číslo, v brzdovém světle.

3 A. Kamery specifické pro konkrétní model vozidla 1. Zadní část vozu - původní osvětlení evidenčního čísla. 2. Odmontujte původní osvětlení evidenčního čísla 3. Namontujte kameru na místo původního osvětlení 4. Kamera je namontována - jak vidno na obrázku níže

4 B. Kamery do madla 5-tých dveří vozidla 1. Odmontujte originální kliku 5-tých dveří. 2. Nainstalujte kliku dveří s kamerou do otvoru na kliku. 3. Dotáhněte šrouby

5 C. Kamery univerzální bez držáku - do díry 1. Naznačte si místo instalace kamery 2. Použijte vhodný nástroj pro vrtání díry s příslušným průměrem. 3. Vložte a zatlačte kameru do zhotoveného otvoru tak, aby byla červená šipka směrem nahoru. 4. Instalace je dokončena Vzdálenost kamery od země by měla být přibližně 50 cm.

6 D. Kamery univerzální s držákem 1. Naznačte si uprostřed místo instalace. 2. Upevněte kameru našroubováním šroubů přes dírky držáku. E. Kamery vestavěné v podložce pod evidenční číslo 1. Odmontujte původní zadní podložku pod evidenční číslo 2. Namontujte podložku pod ev. číslo s kamerou a vložte do ní tabulku s ev. číslem.

Kamera má samostané napájení, brzdové světlo má také samostatné napájení. 1. Odmontujte originální centrální brzdové světlo 2. Připojte brzdové světlo s kamerou 3.

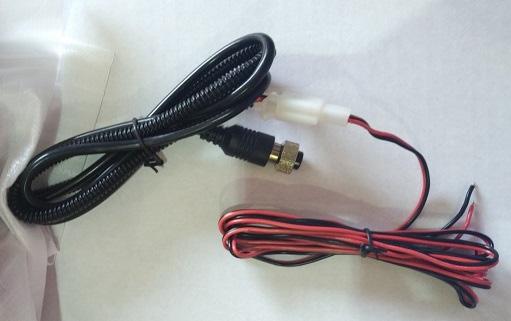

7 F. Kamery vestavěné v brzdovém světle Jedná se o specifické kamery určené pro konkrétní model dodávkového vozidla. Vozidlo musí být v seznamu podporovaných, předem zkontrolujte rozměr a tvar brzdového světla - musí být identický. Kamera má samostané napájení, brzdové světlo má také samostatné napájení. 1. Odmontujte originální centrální brzdové světlo 2. Připojte brzdové světlo s kamerou 3. Namontujte brzdové světlo s kamerou na místo původního brzdového světla Kamera zobrazuje na displeji zrcadlově. Prodlužovací signálový kabel (délka 10 metrů) s redukcí na RCA konektor (pro monitor) s napájením kamery - volné vodiče Signálový kabel od kamery (připojit prodlužovací signálový kabel) s napájením brzdového světla kamery

8 II. ZAPOJENÍ KAMERY (1) Připojení k AV monitoru 1 červený vodič - spouštěcí vodič monitoru 2, 3 připojte červený vodič k 12V zpátečkové světla 4 černý vodič - kostra 5 červený vodič + 12V pro napájení kamery 6 černý vodič - kostra (2) Připojení k AV monitoru pomocí 4-pin kabeláže 1 červený vodič - spouštěcí vodič monitoru 2 červený vodič připojte k 12V zpátečkové světla 3 černý vodič - kostra

9 (3) Připojení k DVD monitoru pomocí AV kabeláže s relé 1. schéma zapojení s relé relé 1 červený vodič - připojte na + 12V na zapalování 2 černý vodič - připojte na kostru vozidla 3 zelený vodič - spouštěcí vodič na monitoru 4 modrý vodič + 12V napájení kamery, připojte na couvací žárovku 5 žlutý AV / RCA konektor - připojte k monitoru 6 červený DC konektor - připojte k napájení kamery 7 žlutý AV / RCA konektor - připojte ke kameře 2. schéma zapojení bez relé relé 1 červený vodič - zůstane nepřipojený, zaizolujte ho 2 černý vodič - připojte na kostru vozidla 3 zelený vodič - připojte ho na + 12V vstup kamery (K DVD výstupu + 12V) 4 modrý vodič - zůstane nepřipojený, zaizolujte ho 5 žlutý AV / RCA konektor - připojte k monitoru 6 červený DC konektor - připojte k napájení kamery 7 žlutý AV / RCA konektor - připojte ke kameře

10 (4) Připojení k AV monitoru pomocí 4-pin kabeláže s relé 1. Schéma zapojení s relé relé 1 červený vodič - připojte na + 12V na zapalování 2 černý vodič - připojte na kostru vozidla 3 zelený vodič - spouštěcí vodič na monitoru 4 modrý vodič + 12V napájení kamery, připojte na couvací žárovku 5 žlutý AV / RCA konektor - připojte k monitoru 6 černý 4-pin konektor - připojte ke kameře 1. schéma zapojení bez relé relé 1 červený vodič - zůstane nepřipojený, zaizolujte ho 2 černý vodič - připojte na kostru vozidla 3 zelený vodič - připojte ho na + 12V vstup kamery (k DVD výstupu + 12V) 4 modrý vodič - zůstane nepřipojený, zaizolujte ho 5 žlutý AV / RCA konektor - připojte k monitoru 6 černý 4-pin konektor - připojte ke kameře

III. TECHNICKÁ DATA Parametry kamery závisí na konkrétním modelu, údaje jsou uvedeny v popisu na web stránce: https://www.tssgroup.

ZRCADLOVÝ OBRAZ, PARKOVACÍ ČÁRY Parkovací je určena pro montáž do zadní části vozidla tak, aby směřovala vzad a bylo vidět příchozí vozidla zezadu.

Některé kamery (univerzální) ale umožňují přepnout orientaci levá / pravá strana, co je potřeba, pokud se instaluje dopředu jako přední s výhledem vpřed - tak dává po přepnutí přímý obraz, znovu

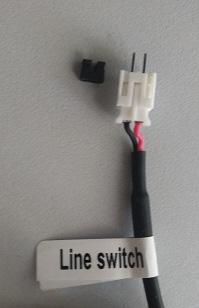

11 III. TECHNICKÁ DATA Parametry kamery závisí na konkrétním modelu, údaje jsou uvedeny v popisu na web stránce: IV. ZRCADLOVÝ OBRAZ, PARKOVACÍ ČÁRY Parkovací je určena pro montáž do zadní části vozidla tak, aby směřovala vzad a bylo vidět příchozí vozidla zezadu. Proto dává zrcadlový obraz, aby byla zachována orientace levá a pravá strana při sledování na monitoru. Některé kamery (univerzální) ale umožňují přepnout orientaci levá / pravá strana, co je potřeba, pokud se instaluje dopředu jako přední s výhledem vpřed - tak dává po přepnutí přímý obraz, znovu bude tak zachována správná orientace levá / pravá strana obrazu na monitoru. Některé univerzální parkovací kamery mají možnost zapnout / vypnout zobrazení pevných vodících čar a / nebo vypnout zrcadlové zobrazení - Bílý vodič přestřihnout Zrcadlový obraz vypnutý - Zelený vodič přestřihnout Parkovací čáry vypnuto Pozn. Některé kamery mohou mít barvu vodičů vyměněné, nebo opačně aktivováno čáry / zrcadlový obraz Specifické parkovací kamery mají možnost zapnout zobrazení pevných vodících čar. Čáry vypnuté Čáry zapnuté

12 V. ČASTÉ DOTAZY Následující projevy nemusí znamenat že je poškozena, před případnou reklamací prověřte prosím následující skutečnosti: 1. Obraz kamery se chvěje? Důvod: Uvolněné upevnění kamery Řešení: Nastavte a zafixujte / upevněte kameru 2. Žádný obraz? Důvod: Konektor nemá dobrý kontakt, nebo je některý vodič odpojen Řešení: odpojte a znovu připojte konektory, zkontrolujte zda jsou všechny vodiče správně zapojeny 3. Rozmazaný obraz? Důvod: Čočka kamery je znečištěná Řešení: Použijte jemnou, čistou tkaninu a otřete čočku kamery 4. Obraz je nakloněný? Důvod: Kamera je upevněna pod úhlem Řešení: Nastavte kameru do vodorovné polohy POZNÁMKA: Kamera je určena pro neoriginální (domontované) rádia s CINCH = AV = RCA video vstupem. Použití s originálním rádiem pravděpodobně vyžaduje zapojení video adaptéru pro parkovací kameru!
