1 Zapojení a funkce regulátorů TROX s vybavením Belimo VRP-STP Obsah Téma Strana Použití Popis funkce Regulace tlakové diference 3 Přestavení tlakové diference na stavbě 3 Objednací klíč, příklad 4 Zapojení 5 Příklady použití 6 Nadřazené funkce 6 Zkouška funkce, zprovoznění 7

2 VRP-STP p max Tlaková Differenzdruck diference Regulátor VRP Převodník VFP 300 VFP 300 p-einstellknopf -potenciometr 0 p s = U 3 8 Řídící potenciometr Připojení servopohonu Závislost signálu skutečné hodnoty K p Nenn () Tlaková Differenzdruck diference p min 0 p l = p Nenn U 5 8 p max APřipojení převodníku T NKontrolka nulového bodu 0 U 5 10VDC Závislost řídícího signálu Signál skutečné hodnoty Řídící signál 0 U 3 10VDC Použití Elektronický regulátor diferenčního tlaku Belimo VRP-STP, kombinovaný s membránovým převodníkem tlaku VFP100, je koncipován pro regulaci tlakové diference těsných prostorů a s VFP300, nebo VFP600 pro regulaci tlakové diference v potrubí. Regulátor nepotřebuje žádný signál žádané hodnoty, jestliže má držet nastavenou konstantní tlakovou diferenci. Žádanou hodnotu lze ručně nastavit potenciometrem v rozsahu od 30% do 100%. Alternativně lze žádanou hodnotu zadat signálem žádané hodnoty ve formě -10VDC. Nadřazené funkce lze realizovat externím spínačem. ralelní provoz lze realizovat pomocí společného řídícího signálu. Statický princip měření Měření diference tlaku je provedeno pomocí membránového převodníku tlaku, takže VRP- STP je možno použít i pro odvod znečištěného vzduchu. V těchto případech by měly být regulátory opatřeny speciálním lakováním, nebo použít provedení z umělé hmoty. V každém případě je nutno v kritických případech vzít v úvahu škodliviny a její koncentrace s ohledem na materiál regulátoru. Popis funkce Měření tlakové diference je provedeno na základě statického principu. Rozdíl tlaku způsobí na membráně výchylku a ta je lineárně převedena signál ve formě napětí. Výběr rozsahu tlaku u převodníku a jeho nastavení je provedeno tak, že dodatečně nastavenou hodnotu je možno směrem nahoru, nebo dolů měnit. 10VDC (100%) odpovídá vždy Nennrozdílu tlaku (Δ p Nenn ). Skutečný tlakový rozdíl je možno odebrat ve formě signálu -10 VDC (U 5 ). Požadovaná tlaková diference je dána potenciometrem Δp. Pro variabilní hodnoty řídí externí regulátor požadované hodnoty tlakové diference v rozsahu 0- Δpmax signálem -10VDC.Regulátor VRP-STP určuje dle vedle naznačené závislosti požadovaný tlak a srovnává ho se signálem skutečné hodnoty. Odpovídající odchylka je srovnána klapkou regulátoru. Pro regulátory Belimo jsou určeny určité série servopohonů, jejich vlastnosti jsou přizpůsobeny regulátorům. Tím je dosažena stabilní regulace tlakové diference. Závislost na poloze Vlastní váha membrány má vliv na signál, proto musí být VFP namontován ve vertikální poloze, t.zn. napojení trubiček je nahoře, dole, nebo na straně. Ostatní polohy nutno při objednání zdůraznit.

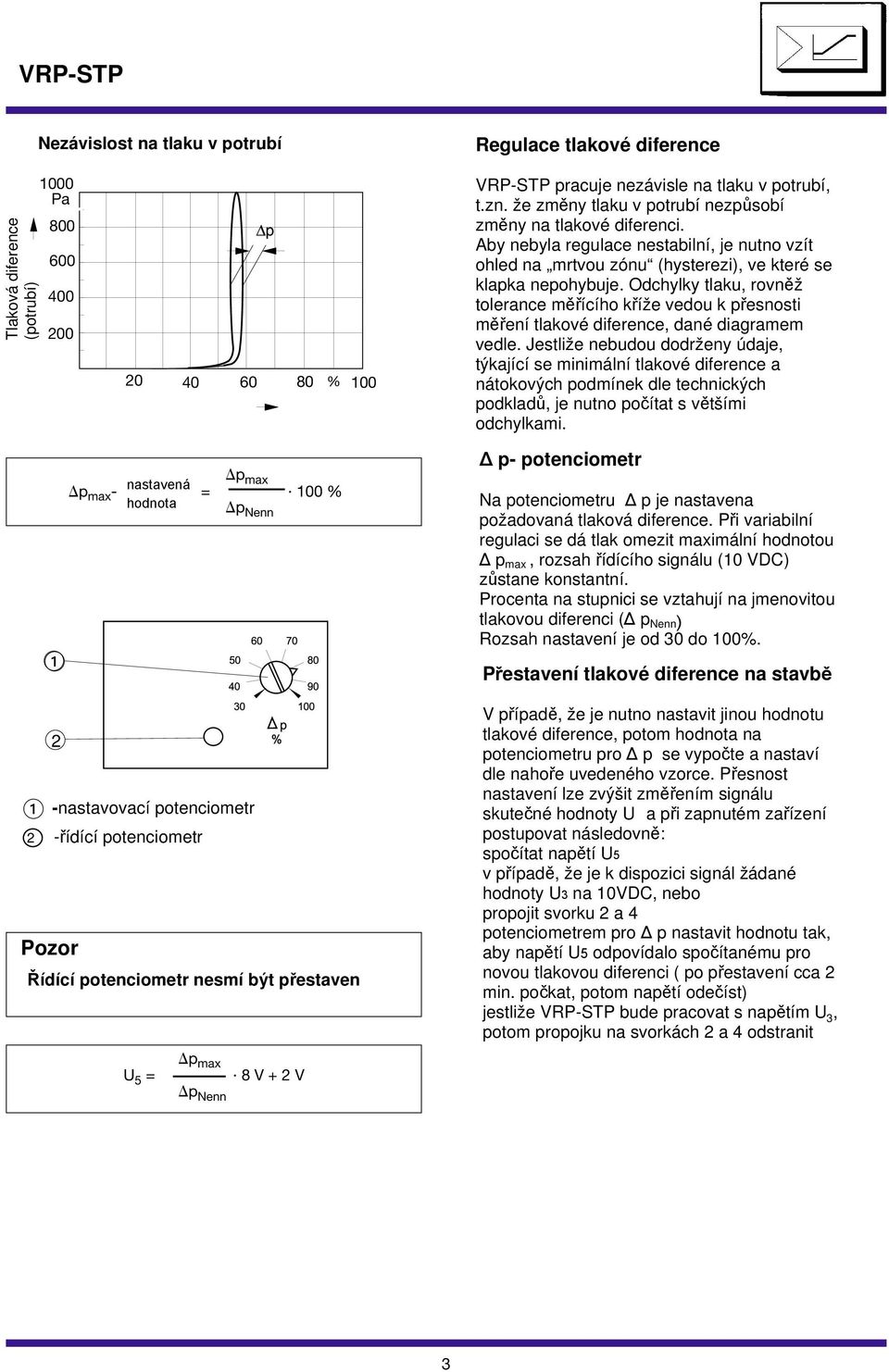

3 VRP-STP Nezávislost na tlaku v potrubí Regulace tlakové diference Tlaková diference (potrubí) % 100 VRP-STP pracuje nezávisle na tlaku v potrubí, t.zn. že změny tlaku v potrubí nezpůsobí změny na tlakové diferenci. Aby nebyla regulace nestabilní, je nutno vzít ohled na mrtvou zónu (hysterezi), ve které se klapka nepohybuje. Odchylky tlaku, rovněž tolerance měřícího kříže vedou k přesnosti měření tlakové diference, dané diagramem vedle. Jestliže nebudou dodrženy údaje, týkající se minimální tlakové diference a nátokových podmínek dle technických podkladů, je nutno počítat s většími odchylkami. p nastavená max p max -Einstellwert = 100 % hodnota p Nenn -nastavovací potenciometr -řídící potenciometr Řídící potenciometr nesmí být přestaven Δ p- potenciometr Na potenciometru Δ p je nastavena požadovaná tlaková diference. Při variabilní regulaci se dá tlak omezit maximální hodnotou Δ p max, rozsah řídícího signálu (10 VDC) zůstane konstantní. Procenta na stupnici se vztahují na jmenovitou tlakovou diferenci (Δ p Nenn) Rozsah nastavení je od 30 do 100%. Přestavení tlakové diference na stavbě V případě, že je nutno nastavit jinou hodnotu tlakové diference, potom hodnota na potenciometru pro Δ p se vypočte a nastaví dle nahoře uvedeného vzorce. Přesnost nastavení lze zvýšit změřením signálu skutečné hodnoty U a při zapnutém zařízení postupovat následovně: spočítat napětí U5 v případě, že je k dispozici signál žádané hodnoty U3 na 10VDC, nebo propojit svorku a 4 potenciometrem pro Δ p nastavit hodnotu tak, aby napětí U5 odpovídalo spočítanému pro novou tlakovou diferenci ( po přestavení cca min. počkat, potom napětí odečíst) jestliže VRP-STP bude pracovat s napětím U 3, potom propojku na svorkách a 4 odstranit U 5 = p max p Nenn 8 V + V 3

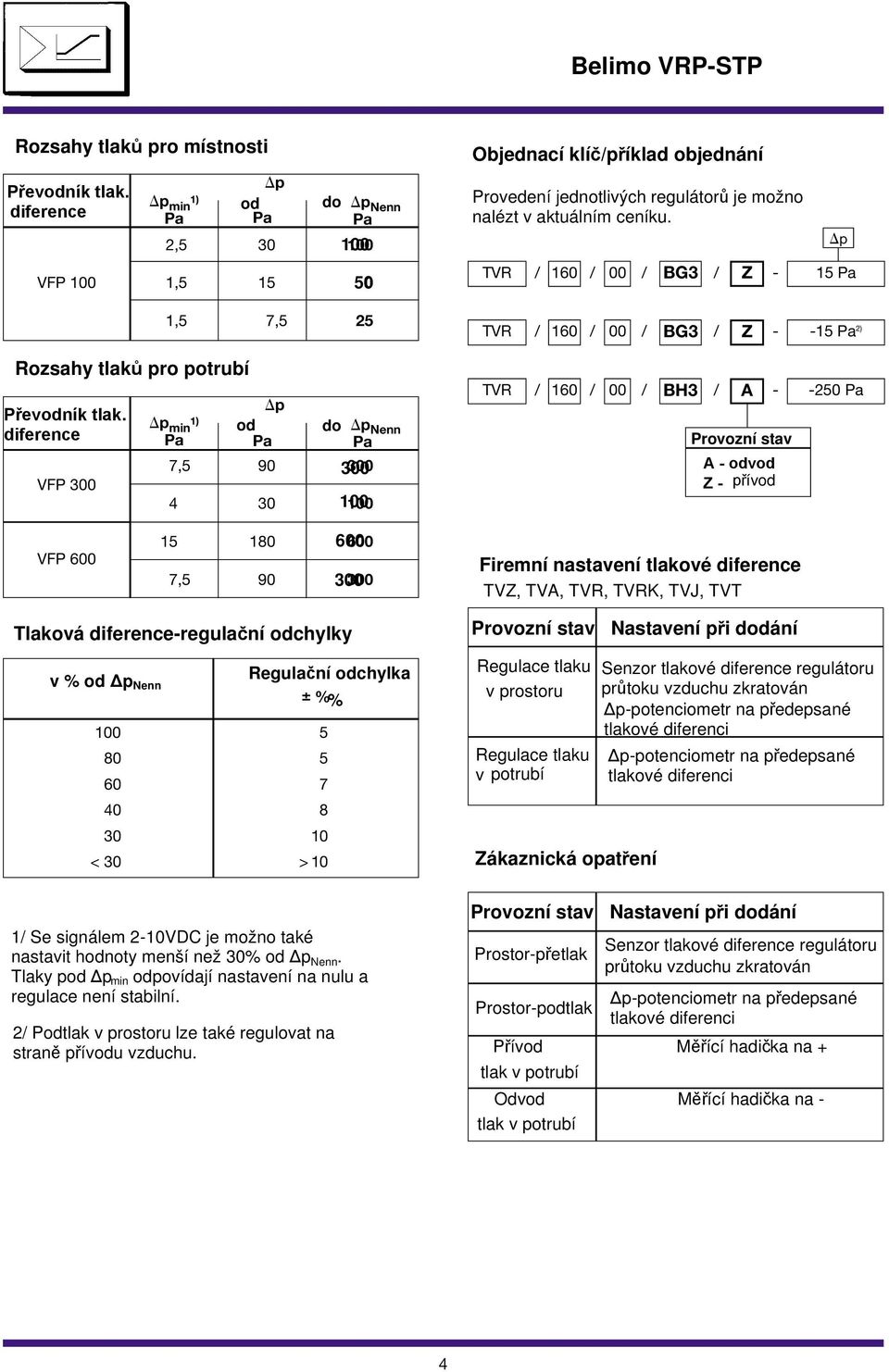

4 Rozsahy tlaků pro místnosti Převodník tlak. diference VFP 100 p min 1) p od von do bis p Nenn, , Objednací klíč/příklad objednání Provedení jednotlivých regulátorů je možno nalézt v aktuálním ceníku. TVR / 160 / 00 / BG3 / Z - p 15 1,5 7,5 5 TVR / 160 / 00 / BG3 / Z ) Rozsahy tlaků pro potrubí Převodník tlak. diference VFP 300 p min 1) p od von do bis p Nenn 7, TVR / 160 / 00 / BH3 / A - Provozní stav A - odvod Z - přívod -50 VFP , Firemní nastavení tlakové diference TVZ, TVA, TVR, TVRK, TVJ, TVT Tlaková diference-regulační odchylky v % od Δp Regulační Regelabweichung odchylka Nenn ± %% 100 >15 < 80 >15 < 60 >17 < 40 >18 < 30 > 10 < 30 >10 Provozní stav Nastavení při dodání Regulace tlaku v prostoru Regulace tlaku v potrubí Zákaznická opatření Senzor tlakové diference regulátoru průtoku vzduchu zkratován Δp-potenciometr na předepsané tlakové diferenci Δp-potenciometr na předepsané tlakové diferenci 1/ Se signálem -10VDC je možno také nastavit hodnoty menší než 30% od Δp Nenn. Tlaky pod Δpmin odpovídají nastavení na nulu a regulace není stabilní. / Podtlak v prostoru lze také regulovat na straně přívodu vzduchu. Provozní stav Nastavení při dodání Prostor-přetlak Prostor-podtlak Přívod Měřící hadička na + tlak v potrubí Senzor tlakové diference regulátoru průtoku vzduchu zkratován Δp-potenciometr na předepsané tlakové diferenci Odvod Měřící hadička na - tlak v potrubí 4

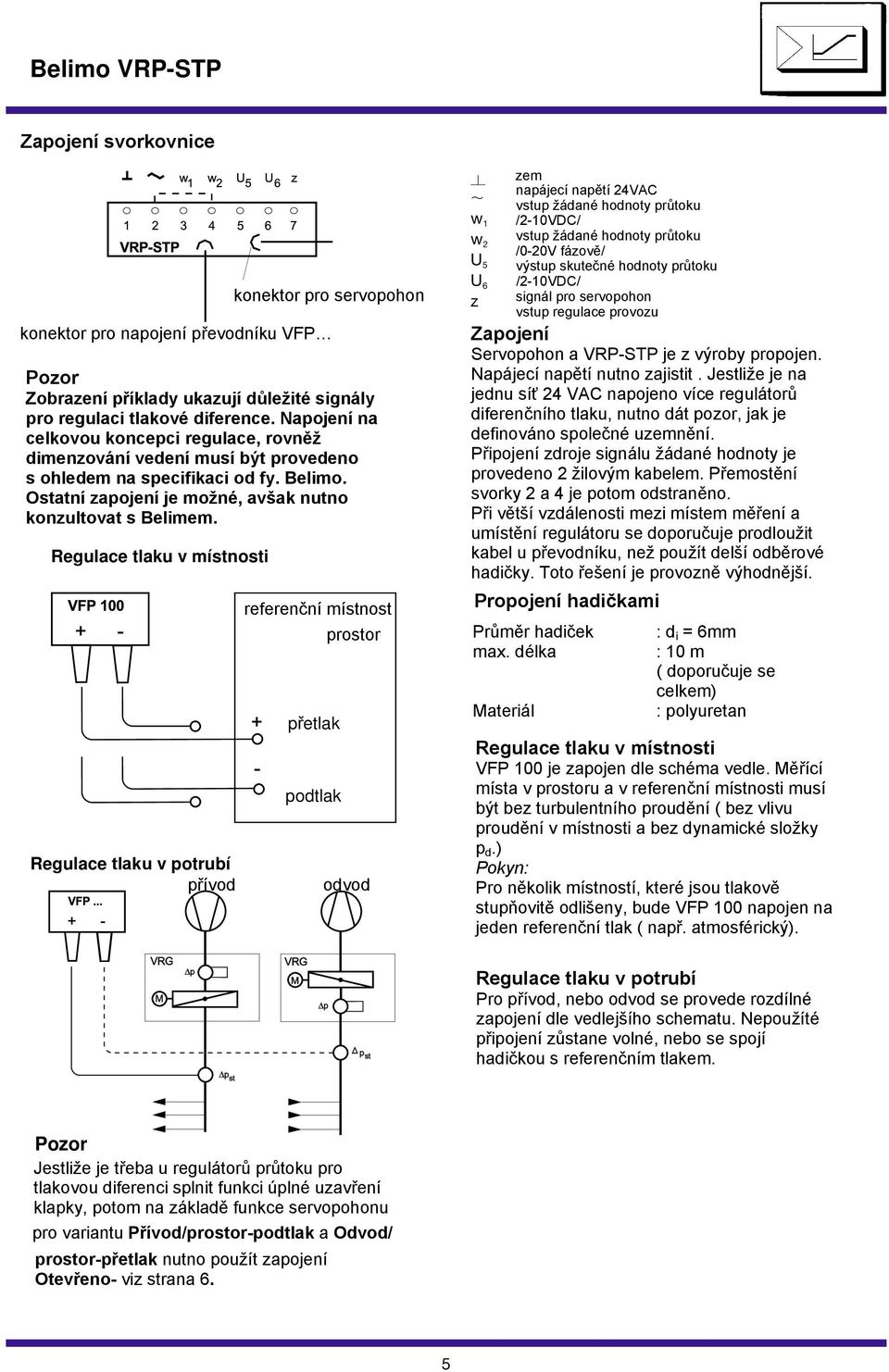

5 Zapojení svorkovnice Regulace tlaku v místnosti Regulace tlaku v potrubí přívod konektor pro servopohon konektor varst/ pro napojení převodníku VFP Zobrazení příklady ukazují důležité signály pro regulaci tlakové diference. Napojení na celkovou koncepci regulace, rovněž dimenzování vedení musí být provedeno s ohledem na specifikaci od fy. Belimo. Ostatní zapojení je možné, avšak nutno konzultovat s Belimem. referenční místnost prostor přetlak podtlak odvod Masse zem napájecí napětí 4VAC Versorgungsspannung 4VAC vstup žádané hodnoty průtoku w 1 Eingang /-10VDC/ Soll-Volumenstrom ( bis 10 VDC) w Eingang vstup žádané Soll-Volumenstrom hodnoty průtoku (0 bis 0 V Phasenschnitt) /0-0V fázově/ U 5 Ausgang výstup skutečné Ist-Volumenstrom hodnoty průtoku ( bis 10 VDC) U 6 Stellantriebs-Signal /-10VDC/ z Eingang signál pro Betriebssteuerung servopohon vstup regulace provozu Zapojení Servopohon a VRP-STP je z výroby propojen. Napájecí napětí nutno zajistit. Jestliže je na jednu síť 4 VAC napojeno více regulátorů diferenčního tlaku, nutno dát pozor, jak je definováno společné uzemnění. Připojení zdroje signálu žádané hodnoty je provedeno žilovým kabelem. Přemostění svorky a 4 je potom odstraněno. Při větší vzdálenosti mezi místem měření a umístění regulátoru se doporučuje prodloužit kabel u převodníku, než použít delší odběrové hadičky. Toto řešení je provozně výhodnější. Propojení hadičkami Průměr hadiček max. délka Materiál : d i = 6mm : 10 m ( doporučuje se celkem) : polyuretan Regulace tlaku v místnosti VFP 100 je zapojen dle schéma vedle. Měřící místa v prostoru a v referenční místnosti musí být bez turbulentního proudění ( bez vlivu proudění v místnosti a bez dynamické složky p d.) Pokyn: Pro několik místností, které jsou tlakově stupňovitě odlišeny, bude VFP 100 napojen na jeden referenční tlak ( např. atmosférický). Regulace tlaku v potrubí Pro přívod, nebo odvod se provede rozdílné zapojení dle vedlejšího schematu. Nepoužíté připojení zůstane volné, nebo se spojí hadičkou s referenčním tlakem. Jestliže je třeba u regulátorů průtoku pro tlakovou diferenci splnit funkci úplné uzavření klapky, potom na základě funkce servopohonu pro variantu Přívod/prostor-podtlak a Odvod/ prostor-přetlak nutno použít zapojení Otevřeno- viz strana 6. 5

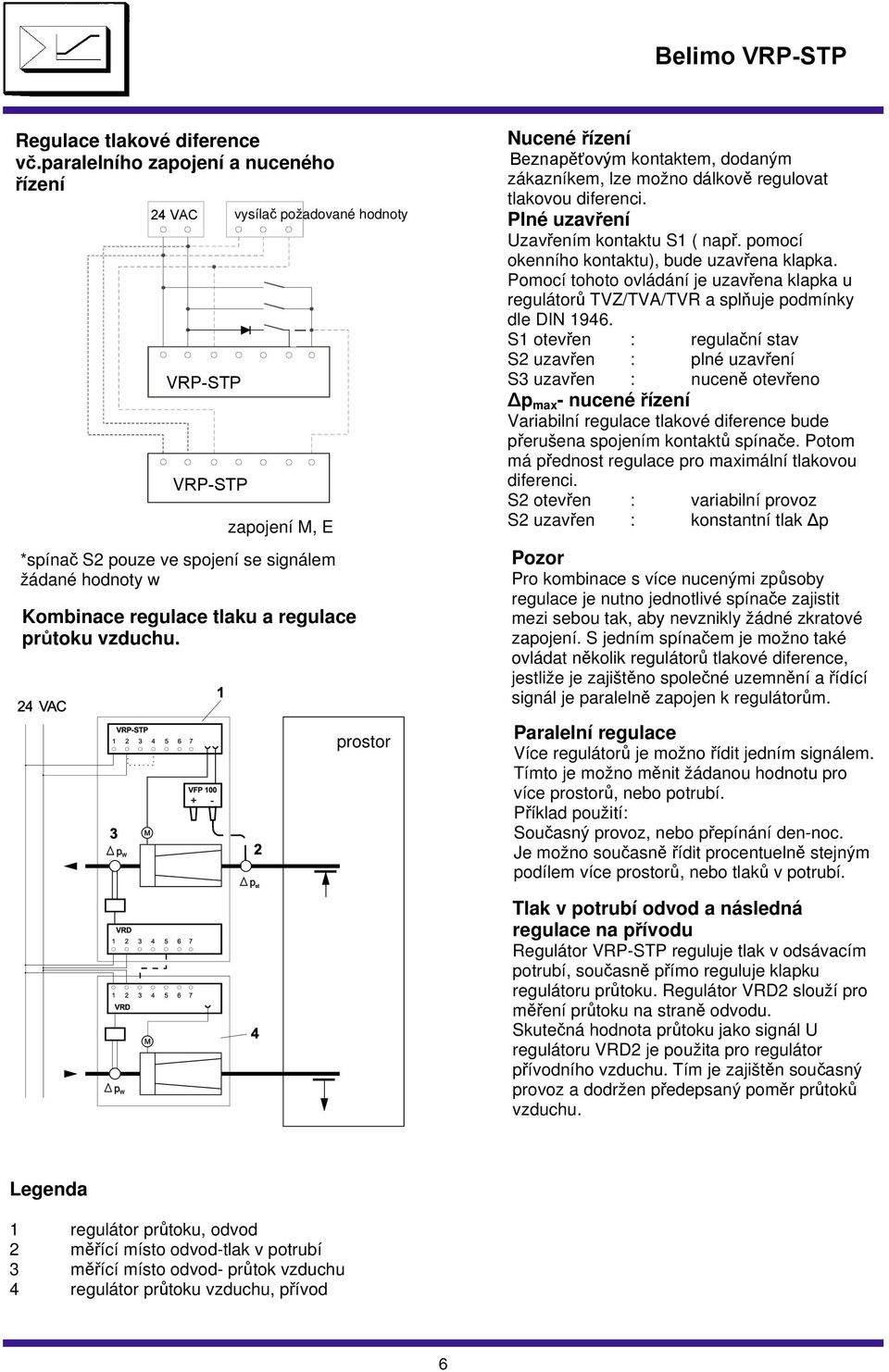

6 Regulace tlakové diference vč.paralelního zapojení a nuceného řízení 4 VAC VRP-STP VRP-STP vysílač požadované hodnoty zapojení M, E *spínač S pouze ve spojení se signálem žádané hodnoty w Kombinace regulace tlaku a regulace průtoku vzduchu. prostor Nucené řízení Beznapěťovým kontaktem, dodaným zákazníkem, lze možno dálkově regulovat tlakovou diferenci. Plné uzavření Uzavřením kontaktu S1 ( např. pomocí okenního kontaktu), bude uzavřena klapka. Pomocí tohoto ovládání je uzavřena klapka u regulátorů TVZ/TVA/TVR a splňuje podmínky dle DIN S1 otevřen : regulační stav S uzavřen : plné uzavření S3 uzavřen : nuceně otevřeno Δp max - nucené řízení Variabilní regulace tlakové diference bude přerušena spojením kontaktů spínače. Potom má přednost regulace pro maximální tlakovou diferenci. S otevřen : variabilní provoz S uzavřen : konstantní tlak Δp Pro kombinace s více nucenými způsoby regulace je nutno jednotlivé spínače zajistit mezi sebou tak, aby nevznikly žádné zkratové zapojení. S jedním spínačem je možno také ovládat několik regulátorů tlakové diference, jestliže je zajištěno společné uzemnění a řídící signál je paralelně zapojen k regulátorům. ralelní regulace Více regulátorů je možno řídit jedním signálem. Tímto je možno měnit žádanou hodnotu pro více prostorů, nebo potrubí. Příklad použití: Současný provoz, nebo přepínání den-noc. Je možno současně řídit procentuelně stejným podílem více prostorů, nebo tlaků v potrubí. Tlak v potrubí odvod a následná regulace na přívodu Regulátor VRP-STP reguluje tlak v odsávacím potrubí, současně přímo reguluje klapku regulátoru průtoku. Regulátor VRD slouží pro měření průtoku na straně odvodu. Skutečná hodnota průtoku jako signál U regulátoru VRD je použita pro regulátor přívodního vzduchu. Tím je zajištěn současný provoz a dodržen předepsaný poměr průtoků vzduchu. Legenda 1 regulátor průtoku, odvod měřící místo odvod-tlak v potrubí 3 měřící místo odvod- průtok vzduchu 4 regulátor průtoku vzduchu, přívod 6

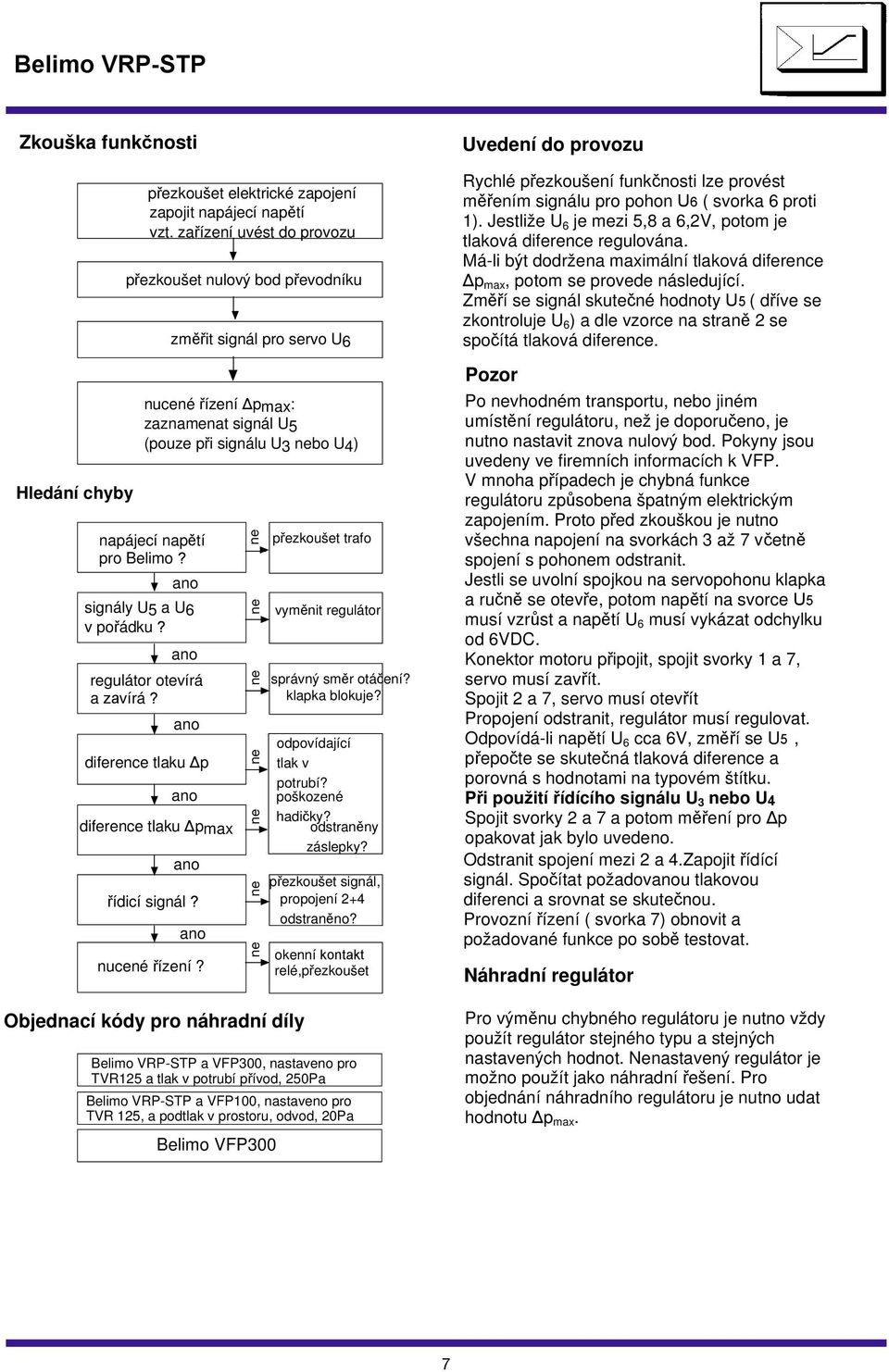

7 Zkouška funkčnosti Hledání chyby přezkoušet elektrické zapojení zapojit napájecí napětí vzt. zařízení uvést do provozu ja přezkoušet nulový bod převodníku ja ano ja ano regulátor otevírá a zavírá? ja ano ja ano ja ano ja ano ja změřit signál pro servo U6 nucené řízení Δpmax: zaznamenat signál U5 (pouze při signálu U3 nebo U4) napájecí napětí pro Belimo? signály U5 a U6 v pořádku? diference tlaku Δp diference tlaku Δpmax řídicí signál? nucené řízení? Objednací kódy pro náhradní díly Belimo VFP300 přezkoušet trafo vyměnit regulátor správný směr otáčení? klapka blokuje? odpovídající tlak v potrubí? poškozené hadičky? odstraněny záslepky? přezkoušet signál, propojení +4 odstraněno? okenní kontakt relé,přezkoušet Belimo VRP-STP a VFP300, nastaveno pro TVR15 a tlak v potrubí přívod, 50 Belimo VRP-STP a VFP100, nastaveno pro TVR 15, a podtlak v prostoru, odvod, 0 Uvedení do provozu Rychlé přezkoušení funkčnosti lze provést měřením signálu pro pohon U6 ( svorka 6 proti 1). Jestliže U 6 je mezi 5,8 a 6,V, potom je tlaková diference regulována. Má-li být dodržena maximální tlaková diference Δp max, potom se provede následující. Změří se signál skutečné hodnoty U5 ( dříve se zkontroluje U 6 ) a dle vzorce na straně se spočítá tlaková diference. Po nevhodném transportu, nebo jiném umístění regulátoru, než je doporučeno, je nutno nastavit znova nulový bod. Pokyny jsou uvedeny ve firemních informacích k VFP. V mnoha případech je chybná funkce regulátoru způsobena špatným elektrickým zapojením. Proto před zkouškou je nutno všechna napojení na svorkách 3 až 7 včetně spojení s pohonem odstranit. Jestli se uvolní spojkou na servopohonu klapka a ručně se otevře, potom napětí na svorce U5 musí vzrůst a napětí U 6 musí vykázat odchylku od 6VDC. Konektor motoru připojit, spojit svorky 1 a 7, servo musí zavřít. Spojit a 7, servo musí otevřít Propojení odstranit, regulátor musí regulovat. Odpovídá-li napětí U 6 cca 6V, změří se U5, přepočte se skutečná tlaková diference a porovná s hodnotami na typovém štítku. Při použití řídícího signálu U 3 nebo U 4 Spojit svorky a 7 a potom měření pro Δp opakovat jak bylo uvedeno. Odstranit spojení mezi a 4.Zapojit řídící signál. Spočítat požadovanou tlakovou diferenci a srovnat se skutečnou. Provozní řízení ( svorka 7) obnovit a požadované funkce po sobě testovat. Náhradní regulátor Pro výměnu chybného regulátoru je nutno vždy použít regulátor stejného typu a stejných nastavených hodnot. Nenastavený regulátor je možno použít jako náhradní řešení. Pro objednání náhradního regulátoru je nutno udat hodnotu Δp max. 7
