Enhanced Bezdrátový směrovač Uživatelská příručka. Česky

Transkript

1 Enhanced Bezdrátový směrovač Uživatelská příručka cz F6D Česky

2 Obsah Obsah části Úvod 1 Výhody bezdrátové sítě 1 Umístění bezdrátového směrovače Enhanced 2 2 Přehled produktu 5 Vlastnosti produktu 5 3 Seznámení se směrovačem 7 Obsah balení 7 Požadavky na systém 7 Požadavky na systém softwaru Pomocník při instalaci 7 Nastavení šifrování WEP 46 Používání režimu přístupového bodu 48 Nastavení kontroly adresy MAC 49 Konfigurace brány firewall 51 Používání dynamického DNS 55 Nástroje 56 Restartování směrovače 57 Aktualizace firmwaru 63 7 Ruční konfigurace nastavení sítě 70 8 Doporučená nastavení webového prohlížeče 75 4 Připojení a konfigurace směrovače 11 9 Odstraňování problémů 77 5 Alternativní metoda instalace Informace 92 6 Použití webového rozhraní pokročilého uživatele 35 Změna nastavení místní sítě (LAN) 36 Zobrazení stránky se seznamem klientů DHCP 38 Konfigurace nastavení bezdrátové sítě 39 Nastavení šifrování WPA/WPA2 45 i

3 Úvod Děkujeme vám, že jste si zakoupili bezdrátový směrovač Belkin Enhanced (dále jen směrovač). Následují dvě krátké kapitoly. První pojednává o výhodách domácích sítí, ve druhé jsou popsány nejlepší postupy pro maximalizaci dosahu a výkonnosti vaší bezdrátové domácí sítě. Přečtěte si důkladně tuto uživatelskou příručku a věnujte zvýšenou pozornost především části Umístění bezdrátového směrovače Enhanced na následující straně. Dodržíte-li naše jednoduché instalační pokyny, domácí síť Belkin vám poskytne následující možnosti: Všechny počítače v domácnosti mohou sdílet vysokorychlostní připojení k internetu. Všechny počítače připojené v domácnosti mohou sdílet stejné zdroje, např. soubory a pevné disky. Celá rodina může sdílet jednu tiskárnu. Lze sdílet dokumenty, hudbu, video a digitální snímky. Počítače si mohou vzájemně ukládat, načítat a kopírovat soubory. Můžete současně hrát hry online, používat internetovou elektronickou poštu a textovou konverzaci (chat). Výhody bezdrátové sítě Mezi výhody instalace bezdrátové sítě Belkin patří: Mobilita není třeba mít pouze jednoúčelovou počítačovou místnost nyní můžete pracovat s přenosným nebo stolním počítačem kdekoli v dosahu bezdrátové sítě. Snadná instalace Pomocník při instalaci od společnosti Belkin zjednodušuje instalaci. Flexibilita můžete nastavovat tiskárny, počítače a další síťová zařízení a přistupovat k nim z libovolného místa v domácnosti. Snadné rozšíření široká nabídka síťových produktů společnosti Belkin umožňuje rozšiřovat síť o další zařízení, jako jsou tiskárny a herní konzole. Žádné kabely ušetříte a vyhnete se problémům s další instalací ethernetových kabelů pro domácí nebo kancelářskou síť. Široká kompatibilita možnost výběru ze široké nabídky kompatibilních síťových produktů. 1

4 Úvod Umístění bezdrátového směrovače Enhanced Důležité faktory pro umístění a instalaci Bezdrátové spojení je tím silnější, čím blíže směrovači se počítač nachází. Bezdrátová zařízení v interiéru obvykle pracují v dosahu 30 až 60 metrů. S rostoucí vzdáleností zařízení od směrovače se kvalita a rychlost bezdrátového spojení zhoršuje. To můžete nebo nemusíte zaznamenat. S větší vzdáleností od směrovače se bude pravděpodobně snižovat rychlost připojení. Mezi věci, které mohou pro signál sítě představovat překážku, patří kovové spotřebiče nebo objekty a zdi. Pokud máte dojem, že je výkon sítě snížen vlivem vzdálenosti nebo překážek, zkuste počítač umístit 1,5 až 3 metry od směrovače, abyste zjistili, zda má vzdálenost vliv na výkon sítě. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. Poznámka: Ačkoli některé z uvedených položek mohou snižovat výkon bezdrátové sítě, nemohou způsobit její úplný výpadek. Pokud jste přesvědčeni, že výkon sítě není maximální, použijte následující kontrolní seznam. 1. Umístění směrovače Umístěte bezdrátový směrovač, který představuje hlavní připojovací bod sítě, co nejblíže do středu bezdrátových síťových zařízení. Chcete-li bezdrátovou sítí co nejlépe pokrýt bezdrátové klienty (tj. počítače vybavené bezdrátovými síťovými kartami Belkin pro notebooky, bezdrátovými síťovými kartami pro stolní počítače a bezdrátovými adaptéry USB), musíte splnit následující podmínky: Zajistěte, aby síťová anténa směrovače směřovala svisle (ke stropu). Ve vícepodlažních budovách umístěte směrovač na podlahu v místě, které se nachází co nejblíže středu budovy. Pravděpodobně bude vhodné umístit směrovač do některého horního patra. Snažte se umístit směrovač tak, aby se nenacházel v blízkosti bezdrátového telefonu 2,4 GHz. 2. Vyhýbejte se překážkám a zdrojům rušení Neumísťujte směrovač ani přístupový bod do blízkosti zařízení, která jsou zdrojem vysokofrekvenčního rušení, jako jsou například mikrovlnné trouby. Mezi neprostupné objekty, které mohou omezovat bezdrátovou komunikaci, patří: Ledničky Pračky a sušičky Kovové skříně Velká akvária Okna s kovovým tónováním proti záření UV Pokud je signál bezdrátové sítě na některých místech slabý, zkontrolujte, zda uvedené objekty nestíní dráhu signálu (mezi počítači a směrovačem). 2

5 Úvod 3. Bezdrátové telefony Pokud po provedení výše uvedených pokynů je výkon bezdrátové sítě stále slabý a jste-li vybaveni bezdrátovým telefonem, postupujte podle následujících pokynů: Pokuste se bezdrátové telefony umístit co nejdále od směrovače a od počítačů připojených k bezdrátové síti. Odpojte všechny bezdrátové telefony, které pracují v pásmu 2,4 GHz, a vyjměte z nich baterie (postupujte podle pokynů výrobce). Pokud je problém odstraněn, způsobuje rušení telefon. Pokud telefon podporuje volbu kanálů, vyberte v telefonu kanál, jehož frekvence je co nejdále od frekvence bezdrátové sítě. Zvolte v telefonu například kanál 1 a přesuňte směrovač na kanál 11. Podrobné pokyny najdete v uživatelské příručce k telefonu. Pokud to bude nezbytné, zvažte použití bezdrátového telefonu, který pracuje v pásmu 900 MHz nebo 5 GHz. 4. Pro svou bezdrátovou síť zvolte nejtišší kanál. V místech, kde jsou domácnosti nebo kanceláře v těsném sousedství, například v bytových domech či obchodních centrech, mohou vaši síť rušit jiné blízké sítě. Použijte funkci průzkumu sítě nástroje pro bezdrátové připojení bezdrátového adaptéru a vyhledejte ostatní bezdrátové sítě v dosahu (viz uživatelská příručka bezdrátového adaptéru). Přesuňte směrovač a počítače na kanál, který je nejdále od ostatních sítí. Pokud chcete najít nejlepší spojení a vyvarovat se rušení, které mohou způsobovat sousedící bezdrátové telefony nebo jiná bezdrátová zařízení, vyzkoušejte více volných kanálů. V případě bezdrátových síťových produktů společnosti Belkin použijte informace o podrobném průzkumu sítě včetně informací o kanálech uvedených v uživatelské příručce. Více informací najdete v uživatelské příručce k vaší síťové kartě. Pokyny v této příručce umožňují pokrýt bezdrátovým směrovačem maximální plochu. Potřebujete-li pokrýt větší plochu, doporučujeme použít bezdrátový prodlužovač dosahu/přístupový bod od společnosti Belkin. 3

6 Úvod 5. Zabezpečená připojení, VPN a AOL Zabezpečená připojení obvykle požadují uživatelské jméno a heslo a používají se pro zvýšení bezpečnosti. Mezi zabezpečená připojení patří: připojení k virtuální privátní síti (VPN), která se často používají k dálkovému připojování ke kancelářské síti, program Bring Your Own Access společnosti AOL, který umožňuje využívat služby AOL prostřednictvím širokopásmového připojení jiného poskytovatele kabelového připojení nebo připojení DSL, webové stránky většiny bank, řada komerčních serverů, které požadují uživatelské jméno a heslo pro přístup k účtu. Zabezpečená připojení mohou být přerušena nastavením řízení spotřeby počítače, při kterých počítač přejde do režimu spánku. Nejsnáze tomu lze zabránit tak, že se znovu přihlásíte k zabezpečenému serveru nebo znovu spustíte software VPN nebo AOL a připojíte se ještě jednou. Další možností je změnit nastavení řízení spotřeby počítače tak, aby počítač nepřecházel do režimu spánku. Tato možnost ovšem není vhodná pro přenosné počítače. Chcete-li změnit nastavení řízení spotřeby v operačním systému Windows, podívejte se do ovládacího panelu Možnosti napájení. Pokud budete mít se zabezpečeným připojením, VPN a AOL i nadále potíže, projděte znovu výše uvedené kroky a zkontrolujte, zda se podařilo problémy odstranit. 4

7 Přehled produktu Vlastnosti produktu Během několika minut budete schopni sdílet připojení k internetu a připojit počítače do sítě. Následuje výčet funkcí, díky kterým je bezdrátový směrovač Belkin Enhanced ideálním řešením pro vaši domácí nebo kancelářskou síť. Spolupracuje s počítači PC a Mac Směrovač podporuje celou řadu síťových prostředí včetně Mac OS 8.x, 9.x, X v10.x, Linux, Windows 98, Me, NT, 2000, XP, Vista a dalších. Potřebujete pouze internetový prohlížeč a síťový adaptér s podporou TCP/ IP (standardní jazyk internetu). Zobrazení stavu sítě (patent přihlášen) Světelné diody na předním panelu směrovače ukazují, které funkce jsou právě v činnosti. Na první pohled poznáte, zda je váš směrovač připojen k internetu. Tato funkce eliminuje potřebu pokročilého softwaru a monitorovacích procedur. Webové rozhraní pokročilého uživatele Pokročilé funkce směrovače lze snadno nastavit prostřednictvím webového prohlížeče, aniž by bylo nutné instalovat do počítače další software. Provoz ani nastavení směrovače nevyžadují instalační disky. Nejlepší na tom je, že nastavení směrovače lze snadno a rychle provádět z libovolného počítače v síti. Sdílení adres IP prostřednictvím NAT Směrovač využívá překlad síťových adres (Network Address Translation NAT), a umožňuje tak sdílet adresu IP, kterou vám přiřadil poskytovatel připojení k internetu, takže nemusíte nakupovat další adresy IP. Firewall SPI Směrovač je vybaven bránou firewall, která vaši síť ochrání před celou řadou hackerských útoků včetně útoků typu: IP Spoofing, Land Attack, Ping of Death (PoD), Denial of Service (DoS), IP s nulovou délkou, Smurf Attack, TCP Null Scan, SYN flood, UDP flooding, Tear Drop Attack, ICMP defect, RIP defect a fragment flooding. Integrovaný 4portový přepínač 10/100 Ve směrovači je integrován čtyřportový síťový přepínač, který umožňuje kabelem připojeným počítačům sdílet tiskárny, data, soubory MP3, digitální fotografie apod. Přepínač je vybaven automatickou detekcí, takže rychlost bude automaticky přizpůsobena připojenému zařízení. Přepínač zajišťuje současný přenos dat mezi počítači a internetem bez přerušení či spotřeby prostředků. 5

8 Přehled produktu Universal Plug and Play (UPnP) Technologie UPnP (Universal Plug-and-Play) nabízí bezproblémový provoz hlasových služeb, videokomunikace, her a dalších aplikací, které tuto technologii podporují. Podpora VPN Pass-Through Připojíte-li se z domova ke kancelářské síti prostřednictvím VPN, směrovač umožní počítačům vybaveným VPN projít přes směrovač do kancelářské sítě. Vestavěný protokol DHCP (Dynamic Host Configuration Protocol) Vestavěný protokol DHCP (Dynamic Host Configuration Protocol) pro snazší připojení počítačů k síti. Server DHCP každému počítači automaticky přiřadí adresu IP, takže není potřeba složitě nastavovat síť. Integrovaný bezdrátový přístupový bod Enhanced Enhanced je nová zajímavá bezdrátová technologie, která dosahuje přenosové rychlosti až 150 Mb/s. Skutečná propustnost je obvykle nižší než přenosová rychlost a závisí na podmínkách síťového prostředí. POZNÁMKA: Standardní rychlost přenosu dat 150 Mb/s představuje fyzickou rychlost přenosu dat. Skutečná propustnost dat může být nižší. Filtrování adres MAC Pro zajištění vyšší bezpečnosti je možné nastavit seznam adres MAC (jedinečných identifikátorů klienta), které budou mít přístup do sítě. Každý počítač má svou vlastní jedinečnou adresu MAC. Adresy MAC stačí do seznamu zadat prostřednictvím webového rozhraní pokročilého uživatele, a podstatně tak omezit přístup do sítě. Pomocník při instalaci Pomocník při instalaci, který je druhou generací známého nástroje Průvodce snadnou instalací od společnosti Belkin, odstraňuje nejistotu při instalaci směrovače. Tento softwarový nástroj automaticky zjistí nastavení sítě a nastaví směrovač pro připojení k vašemu poskytovateli internetového připojení. Během několika minut je směrovač nastaven a připojen k internetu. POZNÁMKA: Pomocník při instalaci je kompatibilní s operačním systémem Windows 2000, XP, Vista a Mac OS X v10.x. Pokud používáte jiný operační systém, můžete směrovač nastavit alternativní metodou instalace popsanou v této uživatelské příručce (viz str. 20). 6

9 Seznámení se směrovačem Obsah balení Bezdrátový směrovač Belkin Enhanced Stručný průvodce instalací CD se softwarem Pomocník při instalaci od společnosti Belkin Síťový kabel Ethernet RJ45 Zdroj napájení Uživatelská příručka na disku CD s Pomocníkem při instalaci Směrovač byl navržen pro umístění na stole. Veškeré kabely vycházejí ze zadní stěny směrovače, což usnadňuje organizaci a využití. Indikátor stavu sítě je snadno viditelný na předním panelu směrovače, a poskytuje tak rychlý přehled o stavu a aktivitě sítě. Požadavky na systém Širokopásmové připojení k internetu, například kabelové nebo přes modem DSL s rozhraním RJ45 (Ethernet) Alespoň jeden počítač s nainstalovanou síťovou kartou Síťový protokol TCP/IP nainstalovaný v každém počítači Ethernetový síťový kabel s konektory RJ45 Internetový prohlížeč Požadavky na systém softwaru Pomocník při instalaci Počítač se systémem Windows 2000, XP, Vista nebo Mac OS X v10.x Minimálně 1GHz procesor a 128 MB paměti RAM Internetový prohlížeč (A) (B) (C) (D) (E) (F) (G) 7

10 Seznámení se směrovačem A. Zabezpečení bezdrátové sítě Nesvítí Svítí zeleně B. Tlačítko WPS (Wi-Fi Protected Setup) Zabezpečení bezdrátové sítě je vypnuto. Zabezpečení bezdrátové sítě je zapnuto Toto tlačítko se používá pro funkci WPS (Wi-Fi Protected Setup). Viz část Změna nastavení zabezpečení bezdrátové sítě. C. Stav bezdrátově připojeného počítače Vyp Svítí zeleně Bliká oranžově WPS Žádný počítač není bezdrátově připojen Ke směrovači je bezdrátově připojen počítač Problémy s bezdrátovým připojením počítače ke směrovači D. Stav počítače připojeného kabelem Vyp Svítí zeleně Bliká oranžově E. Stav směrovače/napájení Žádný počítač není připojen kabelem Ke směrovači je kabelem připojen počítač Problémy s kabelovým připojením počítače ke směrovači Při zapnutí nebo restartování směrovače chvíli trvá, než se směrovač inicializuje. Po dobu inicializace ikona směrovače bliká. Po úspěšném dokončení inicializace zůstane ikona směrovače stabilně svítit, což znamená, že směrovač je připraven k práci. Vyp Bliká zeleně Svítí zeleně Směrovač je vypnut Probíhá inicializaci směrovače Směrovač je připraven k práci 8

11 Seznámení se směrovačem F. Stav modemu Tento indikátor svítí zeleně, je-li modem správně připojen ke směrovači. Svítí-li kontrolka oranžově, znamená to nějaký problém. Nesvítí Svítí zeleně Bliká oranžově Směrovač NENÍ připojen k modemu Směrovač je připojen k modemu a pracuje správně Problém na straně modemu G. Stav internetu Tento indikátor ukazuje, že směrovač je připojený k internetu. Je-li kontrolka zhasnuta, znamená to, že směrovač NENÍ připojen k internetu. Bliká-li kontrolka oranžově, znamená to, že směrovač se pokouší připojit k internetu. Svítí-li kontrolka stabilně modře, znamená to, že směrovač je připojen k internetu. Při použití funkce Odpojit po x minutách je tato ikona velmi užitečná pro sledování stavu připojení směrovače. (H) (J) Vyp Bliká oranžově Svítí zeleně Směrovač NENÍ připojen k internetu Směrovač se pokouší připojit k internetu Směrovač je připojen k internetu (I) (K) 9

12 Seznámení se směrovačem H. Připojení počítačů kabelem šedé K těmto portům připojte počítače kabelem (ne bezdrátově). Jedná se o porty RJ45, 10/100 s automatickou detekcí a nastavením rychlosti a automatickým uplinkem pro standardní kabel Ethernet UTP kategorie 5 nebo 6. Porty jsou označené čísly 1 až 4. I. Připojení k modemu žluté Tento port slouží pro připojení směrovače k modemu DSL nebo ke kabelovému modemu. Pro připojení modemu k tomuto portu použijte kabel, který byl dodán se směrovačem. V případě použití jiného kabelu není zaručena správná funkce směrovače. J. Resetovací tlačítko červené Resetovací tlačítko je určeno pro výjimečné situace, kdy směrovač správně nefunguje. Resetováním bude obnovena správná činnost směrovače při zachování naprogramovaných nastavení. Tlačítkem Reset lze také obnovit tovární nastavení směrovače. Obnovení továrního nastavení můžete využít například tehdy, když zapomenete heslo. i. Resetování směrovače Stiskněte a uvolněte resetovací tlačítko. Indikátory na směrovači krátce zablikají. Indikátor Router (směrovač) začne blikat. Jakmile začne indikátor Router (směrovač) opět stabilně svítit, resetování je dokončeno. ii. Obnovení továrního nastavení Stiskněte resetovací tlačítko a podržte je 10 sekund, poté je uvolněte. Indikátory na směrovači krátce zablikají. Indikátor Router (směrovač) začne blikat. Jakmile začne indikátor Router (směrovač) opět stabilně svítit, obnovení je dokončeno. K. Napájecí konektor černý K tomuto konektoru připojte dodaný zdroj stejnosměrného napájení 12 V/1 A. 10

13 Připojení a konfigurace směrovače Zkontrolujte obsah balení. Balení musí obsahovat následující položky: Bezdrátový směrovač Belkin Enhanced Síťový kabel Ethernet RJ45 Zdroj napájení CD se softwarem Pomocník při instalaci od společnosti Belkin Uživatelská příručka na disku CD s Pomocníkem při instalaci Požadavky na modem Kabelový modem nebo modem DSL musí být vybaven ethernetovým portem RJ45. Mnoho modemů je vybaveno jak porty RJ45 Ethernet, tak porty USB. Máte-li modem s porty Ethernet i USB a v současnosti používáte připojení přes USB, pak během instalace používejte port RJ45 Ethernet. Pokud máte modem vybavený pouze portem USB, můžete svého poskytovatele internetového připojení požádat o jiný typ modemu, případně si můžete zakoupit modem s ethernetovým portem RJ45. Pomocník při instalaci Společnost Belkin dodává ke směrovači software Pomocník při instalaci, který usnadňuje nastavení a připojení směrovače. S pomocí tohoto softwaru uvedete směrovač do chodu během několika minut. Pomocník při instalaci vyžaduje, aby byl počítač připojený přímo ke směrovači. Internetové připojení musí být při instalaci aktivní a musí fungovat. Není-li některá z těchto podmínek splněna, můžete směrovač nastavit prostřednictvím Alternativní metody instalace, která je uvedena dále v této příručce. Také v případě, že používáte jiný operační systém než Windows 2000, XP, Vista nebo Mac OS X v10.x, budete muset směrovač nastavit podle postupu popsaného v části Alternativní metoda instalace v této příručce. Síť Ethernet USB 11

14 Připojení a konfigurace směrovače Krok 1: Připojení hardwaru postupujte podle Stručného průvodce instalací A WAN B A D LAN C C D D A. Odpojte napájecí kabel modemu. Umístěte směrovač vedle modemu. Vysuňte anténu směrovače. B. Vyhledejte síťový kabel, kterým je propojen modem a počítač. Odpojte tento kabel od modemu a připojte jej do libovolného šedého portu na zadní straně směrovače. C. Vyhledejte nový síťový kabel (v krabici se směrovačem) a připojte jej do žlutého portu na zadní straně směrovače. Druhý konec zapojte do uvolněného portu modemu. E. Počkejte 20 sekund, než se směrovač spustí. Podívejte se na displej na přední straně směrovače. Zkontrolujte, zda ikony Wired (kabelové připojení) Router (směrovač) svítí zeleně. Pokud nesvítí, znovu zkontrolujte zapojení. D. Připojte napájecí kabel modemu. Počkejte 60 sekund, než se modem spustí. Připojte napájení směrovače do černého portu na zadní straně. Druhý konec připojte do elektrické zásuvky. 12

15 Připojení a konfigurace směrovače Krok 2: Nastavení směrovače spuštění softwaru Pomocník při instalaci A. Ukončete všechny programy spuštěné v počítači. Ukončete v počítači všechny brány firewall nebo programy, které sdílejí připojení k internetu. B. Vložte disk CD do počítače. Na obrazovce počítače se do 15 sekund automaticky zobrazí Pomocník při instalaci. Klepněte na tlačítko Go pro spuštění Pomocníka při instalaci. Postupujte podle zobrazených pokynů. DŮLEŽITÉ: Pomocníka při instalaci spusťte vždy z počítače, který je přímo připojený ke směrovači. Poznámka pro uživatele systému Windows: Pokud se Pomocník při instalaci nespustí automaticky, vyberte v části Tento počítač jednotku CD-ROM a poklepáním na soubor s názvem SetupAssistant spusťte Pomocníka při instalaci. 13

16 Připojení a konfigurace směrovače Kontrolní obrazovka Ověřte, zda jste provedli všechny kroky uvedené ve Stručném průvodci instalací. Zaškrtněte příslušná políčka napravo od šipky. Pokračujte klepnutím na tlačítko Next (Další). Obrazovka s informacemi o průběhu Pomocník při instalaci po dokončení každého kroku zobrazí informaci o průběhu instalace. 14

17 Připojení a konfigurace směrovače 1.1 Kontrola nastavení Pomocník při instalaci zkontroluje síťová nastavení počítače a zjistí informace potřebné pro připojení směrovače k internetu. 1.2 Kontrola připojení hardwaru Pomocník při instalaci nyní zkontroluje připojení hardwaru. 15

18 Připojení a konfigurace směrovače 1.3 Pojmenování bezdrátové sítě Pomocník při instalaci zobrazí výchozí název bezdrátové sítě nebo identifikátor sady služeb (Service Set Identifier SSID). Jedná se o název bezdrátové sítě, ke které se budou vaše počítače nebo jiná zařízení se síťovou kartou připojovat. Můžete použít nabízený výchozí název nebo nastavit vlastní název. Název si zapište pro budoucí potřebu. Pokračujte klepnutím na tlačítko Next (Další). 1.4 Vyžádání informací o internetovém účtu (v případě potřeby) Pokud váš internetový účet vyžaduje přihlašovací jméno a heslo, budete k jeho zadání vyzváni podobnou obrazovkou, jaká je zobrazena na obrázku. Vyberte svou zemi či poskytovatele internetového připojení z rozbalovacího seznamu. 16

19 Připojení a konfigurace směrovače 1.5 Konfigurace směrovače Pomocník při instalaci nyní směrovač nastaví odešle do něj data a restartuje ho. Počkejte, dokud se na obrazovce nezobrazí další instrukce. Poznámka:Při restartování směrovače neodpojujte kabely ani směrovač nevypínejte. Kdybyste tak učinili, směrovač by přestal fungovat. 1.6 Kontrola připojení k internetu Instalace je téměř hotová. Pomocník při instalaci nyní zkontroluje připojení k internetu. 17

20 Připojení a konfigurace směrovače Blahopřejeme Dokončili jste instalaci nového směrovače Belkin. Pokud je směrovač schopen připojit se k internetu, zobrazí se obrazovka s blahopřáním k úspěšné instalaci. Nyní můžete spustit webový prohlížeč, procházet internet a navštěvovat libovolné webové stránky. Pomocník při instalaci umožňuje nastavit další počítače připojené bezdrátově či kabelem a jejich přístup k internetu, stačí klepnout na tlačítko Next (Další). Pokud se rozhodnete připojit další počítače ke směrovači později, klepněte na tlačítko Exit the Assistant (Ukončit Pomocníka) a poté na tlačítko Next (Další). Odstraňování problémů Pokud se Pomocníkovi při instalaci nepodaří připojit k internetu, zobrazí následující obrazovku. Postupujte podle instrukcí na obrazovce a proveďte jednotlivé úkony pro odstranění problémů. 18

21 Připojení a konfigurace směrovače 1.7 Volitelně: Pomoc při připojování dalších počítačů Tento volitelný krok vám pomůže připojit k síti další počítače (kabelem či bezdrátově). Postupujte podle zobrazených pokynů. Blahopřejeme Jakmile ověříte, že ostatní počítače jsou správně připojeny (kabelem nebo bezdrátově), je síť nastavena a v provozu. Nyní můžete používat internet. Klepnutím na tlačítko Next (Další) se vrátíte do hlavní nabídky. 19

22 Alternativní metoda instalace Krok 1: Připojení hardwaru postupujte podle Stručného průvodce instalací Viz Stručný průvodce instalací nebo Krok 1: Připojení hardwaru v předchozí části. Krok 2: Síťová nastavení počítače pro činnost se serverem DHCP Postup najdete v části Ruční konfigurace nastavení sítě v této příručce. Krok 3 Konfigurace směrovače prostřednictvím webového rozhraní pokročilého uživatele Prostřednictvím internetového prohlížeče můžete získat přístup k webovému rozhraní pokročilého uživatele. V internetovém prohlížeči zadejte (nemusíte zadávat nic jiného, např. ani www ). Stiskněte klávesu Enter. 20

23 Alternativní metoda instalace Přihlášení ke směrovači V okně internetového prohlížeče se zobrazí domácí stránka směrovače. Domácí stránka směrovače je dostupná každému uživateli, který si ji nechá zobrazit. Chcete-li provést změny nastavení směrovače, musíte se k němu přihlásit. Klepnutím na tlačítko Login (Přihlásit) nebo na některý z odkazů na domovské stránce přejdete na obrazovku pro přihlášení. Směrovač je dodáván bez nastaveného hesla. Na přihlašovací obrazovce nezadávejte heslo a klepnutím na tlačítko Submit (Odeslat) se přihlaste. Přihlášení ke směrovači Při provádění změn v nastavení může být ke směrovači přihlášen vždy jen jeden počítač. Po přihlášení uživatele ke směrovači pro provádění změn je možné počítač odhlásit dvěma způsoby. Klepnutím na tlačítko Logout (Odhlásit) odhlásíte počítač. Druhým způsobem je automatické odhlášení. Počítač bude automaticky odhlášen po uplynutí určité doby. Výchozím časem pro odhlášení je 10 minut. Tuto dobu lze změnit v rozsahu 1 až 99 minut. Více informací najdete v části této příručky nazvané Změna nastavení automatického odhlášení. 21

24 Alternativní metoda instalace Použití webového rozhraní pokročilého uživatele Domácí stránka je první stránka, která se uživateli zobrazí po připojení k Rozhraní pokročilého uživatele. Na domácí stránce se zobrazuje stručný přehled stavu a nastavení směrovače. Veškeré stránky pro pokročilá nastavení jsou přístupné z této stránky. (2) (11) (5) (4) (3) (6) (1) (7) (8) (9) (10) 22

25 Alternativní metoda instalace 1. Odkazy pro rychlou navigaci Klepnutím na příslušný odkaz se dostanete přímo na jednotlivé stránky pokročilých nastavení směrovače. Tyto odkazy jsou rozděleny do logických kategorií sdružených do karet, v nichž snadno najdete příslušné nastavení. Po klepnutí na fialovou záložku karty se zobrazí stručný popis funkce příslušné karty. 2. Tlačítko Home (Domů) Tlačítko Home (Domů) se nachází na každé stránce uživatelského rozhraní. Klepnutím na toto tlačítko se vrátíte na domácí stránku směrovače. 3. Tlačítko Help (Nápověda) Tlačítko Help (Nápověda) zajišťuje přístup ke stránkám s nápovědou. Nápověda je na mnoha stránkách rovněž k dispozici po klepnutí na tlačítko more info (více informací) vedle některých oddílů jednotlivých stránek. 4. Tlačítko Login/Logout (Přihlásit/Odhlásit) Toto tlačítko umožňuje přihlášení nebo odhlášení od směrovače. Jste-li právě připojeni, zobrazuje se na tlačítku nápis Logout (Odhlásit). Při přihlašování se zobrazí samostatná stránka, kde bude třeba zadat heslo. Po přihlášení ke směrovači můžete provádět změny nastavení. Po provedení změn nastavení se můžete od směrovače odhlásit klepnutím na tlačítko Logout. Více informací o přihlášení ke směrovači najdete v části nazvané Přihlášení ke směrovači. 5. Indikátor stavu internetu Tento indikátor se zobrazuje na všech stránkách směrovače a zobrazuje stav připojení směrovače. Hlásí-li indikátor Connected (Připojeno) modře, znamená to, že směrovač je připojený k internetu. Pokud směrovač není připojený k internetu, indikátor zobrazí červeně zprávu No Connection (Nepřipojeno). Po každém provedení změn nastavení směrovače se stav indikátoru aktualizuje. 23

26 Alternativní metoda instalace 6. Jazyk Zobrazí aktivní jazyk pro rozhraní pokročilého uživatele. Vyberte požadovaný jazyk klepnutím na jeden z dostupných jazyků. 7. Version Info (Informace o verzi) Zobrazuje informace o verzi firmwaru, verzi spouštěcího kódu, verzi hardwaru a sériové číslo směrovače. 8. LAN Settings (Nastavení sítě LAN) Zobrazuje možná nastavení lokální počítačové sítě (LAN) na straně směrovače. Změny nastavení můžete provádět po klepnutí na příslušný odkaz (IP Address, Subnet Mask, DHCP Server) nebo na odkaz rychlé navigace LAN na levé straně obrazovky. 9. Internet Settings (Nastavení internetu) Zobrazuje možná nastavení pro připojení směrovače k internetu/wan. Změny nastavení můžete provádět po klepnutí na příslušný odkaz nebo na odkaz rychlé navigace Internet/WAN na levé straně obrazovky. 10. Features (Funkce) Tato stránka zobrazuje stav takových funkcí směrovače, jako je brána firewall a bezdrátové funkce. Změny nastavení můžete provádět po klepnutí na příslušný odkaz nebo na odkaz rychlé navigace na levé straně obrazovky. 11. Page Name (Název stránky) Stránku, na které se právě nacházíte, lze identifikovat tímto názvem. Tato uživatelská příručka se někdy zmiňuje o stránkách rozhraní jejich názvem. Například LAN > LAN Settings odkazuje na stránku LAN Settings (Nastavení LAN). 24

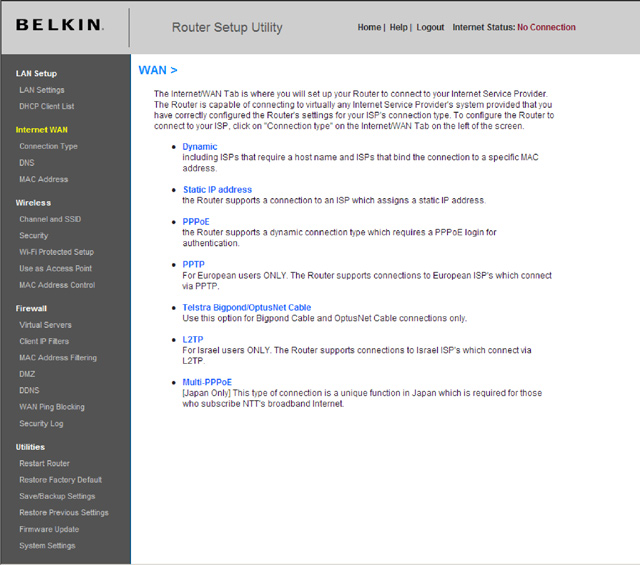

27 Alternativní metoda instalace Krok 4: Konfigurace směrovače pro připojení k vašemu poskytovateli připojení k internetu (ISP) Karta Internet/WAN slouží pro nastavení parametrů připojení směrovače k poskytovateli připojení k internetu (ISP). Směrovač je schopen připojit se v podstatě k libovolnému systému poskytovatele připojení k internetu za předpokladu, že jsou nastavení směrovače správně nakonfigurována pro daný typ připojení k ISP. Potřebné parametry nastavení připojení k ISP vám poskytne váš ISP. Pro konfiguraci směrovače podle parametrů poskytnutých ISP klepněte na Connection Type (Typ připojení) (A) na levé straně obrazovky. Vyberte typ připojení, který používáte. Pokud vám ISP poskytl parametry nastavení DNS, můžete po klepnutí na DNS (B) zadat adresy DNS pro ISP, který vyžaduje specifická nastavení. Klepnutím na MAC Address (Adresa MAC) (C) můžete klonovat adresu MAC vašeho počítače nebo zadat specifickou adresu WAN MAC, pokud to ISP vyžaduje. Pokud nastavení provedete správně, indikátor stavu připojení zobrazí text connected (Připojeno). Nastavení typu připojení Na stránce Connection Type (Typ připojení) můžete nastavit typ připojení, který používáte. Nastavte typ používaného připojení klepnutím na tlačítko (1) vedle příslušného typu připojení a následně klepnutím na Next (Další) (2). (1) (2) (A) (B) (C) 25

28 Alternativní metoda instalace Nastavení typu připojení k ISP na dynamickou adresu IP Připojení s dynamickou adresou IP je nejběžnějším typem připojení u kabelových modemů. Nastavení typu připojení na dynamic je v mnoha případech vše, co je třeba pro připojení k ISP udělat. Některé typy dynamického připojení vyžadují název hostitele. Pokud vám byl přiřazen název hostitele, zadejte jej do příslušné kolonky. Název hostitele určuje ISP. Některá dynamická připojení vyžadují naklonování adresy MAC počítače, který byl k modemu připojen původně. (1) 1. Název hostitele (1) Kolonka pro zadání názvu hostitele, pokud jej ISP vyžaduje. Zadejte název hostitele a klepněte na Apply Changes (Uložit změny) (3). Pokud vám ISP žádný název hostitele nepřidělil, ponechte pole volné. (2) (3) 2. Změnit adresu MAC sítě WAN (2) Pokud váš ISP požaduje pro připojení ke službě specifickou adresu MAC, můžete ji zadat ručně nebo naklonovat z daného počítače prostřednictvím tohoto odkazu. 26

29 Alternativní metoda instalace Nastavení typu připojení k ISP pro použití statické adresy IP Použití statické adresy IP je méně obvyklé než ostatní typy připojení. Pokud váš ISP používá systém statických adres IP, budete potřebovat adresu IP, masku podsítě a bránu přidělené poskytovatelem připojení k internetu. Tyto informace získáte od ISP nebo v jeho dokumentaci. Zadejte informace do patřičných kolonek a klepněte na Apply Changes (Uložit změny) (4). Pokud nastavení provedete správně, indikátor stavu připojení zobrazí text Connection OK (Připojeno). (1) (2) (3) (4) 1. Adresa IP (1) Od poskytovatele internetu. Zde zadejte svou adresu IP. 2. Maska podsítě (2) Od poskytovatele internetu. Zde zadejte masku podsítě. 3. Adresa brány ISP (3) Od poskytovatele internetu. Zde zadejte adresu brány ISP. 27

30 Alternativní metoda instalace Nastavení typu připojení k ISP na PPPoE Většina poskytovatelů DSL připojení používá připojení typu PPPoE. Používáte-li pro připojení k internetu DSL modem, je možné, že váš ISP používá pro vaše připojení ke službě právě PPPoE. Používáte-li doma nebo v malé kanceláři připojení, které nevyžaduje modem, může se také jednat o připojení typu PPPoE. Vaše připojení je typu, pokud: - ISP vám přidělil uživatelské jméno a heslo, které jsou zapotřebí pro připojení k internetu. (1) (2) (3) (4) (5) - ISP vám poskytl software, jako je WinPOET nebo Enternet300, který používáte pro připojení k internetu. - Pro přístup na internet musíte poklepat na jinou ikonu, než je ikona internetového prohlížeče. (6) 28

31 Alternativní metoda instalace 1. Uživatelské jméno Toto pole je určeno pro zadání uživatelského jména, které vám přidělil poskytovatel připojení k internetu. 2. Heslo Do této kolonky napište přidělené heslo. Pro potvrzení je napište ještě jednou do pole Retype Password (Zopakovat heslo). 3. Název služby ISP jen výjimečně vyžaduje název služby. Pokud si nejste jistí, zda váš ISP název služby vyžaduje, ponechte toto pole prázdné. 5. MTU Nastavení MTU měňte pouze v případě, že vám poskytovatel připojení k internetu poskytne specifické nastavení MTU. Nesprávné nastavení MTU může způsobit celou řadu problémů, včetně ztráty připojení k internetu, zpomalení rychlosti a špatné funkce internetových aplikací. 6. Odpojit po X... Funkce Odpojení umožňuje nastavit automatické odpojení směrovače od ISP v případě, že po určitou dobu nedochází k žádné aktivitě. Pokud tuto možnost zatrhnete a do pole zadáte například hodnotu 5, směrovač bude automaticky odpojen od internetu po 5 minutách bez internetové aktivity. Tuto funkci doporučujeme používat pouze v případě, že platíte za internet podle délky připojení. 4. Adresa IP přidělená poskytovatelem internetu (ISP) Pokud vám poskytovatel připojení k internetu poskytl určitou adresu IP, vyberte Yes (ano) a zadejte svou adresu IP a masku podsítě do zobrazeného pole. 29

32 Alternativní metoda instalace Nastavení typu připojení k ISP na PPTP (Point-to-Point Tunneling Protocol) (1) (2) [Pouze evropské země] Někteří poskytovatelé vyžadují připojení prostřednictvím protokolu PPTP, které je běžné v mnoha evropských zemích. Tímto způsobem bude zřízeno přímé připojení k systému ISP. Zadejte parametry, které vám poskytl váš ISP. Po dokončení klepněte na Apply Changes (Uložit změny) (7). Pokud nastavení provedete správně, indikátor stavu připojení zobrazí text Connected (Připojeno). (3) (4) (5) (6) (7) 30

33 Alternativní metoda instalace 1. PPTP Account (Účet PPTP) Od poskytovatele internetu. Zde zadejte uživatelské ID k účtu PPTP. 2. PPTP Password (Heslo PPTP) Do této kolonky napište přidělené heslo. Pro potvrzení je napište ještě jednou do pole Retype Password (Zopakovat heslo). 3. Host name (Název hostitele) Od poskytovatele internetu. Zde zadejte přidělený název hostitele. 4. Adresa IP služby Od poskytovatele internetu. Zde zadejte poskytnutou adresu IP služby/brány PPTP. 5. Adresa IP přidělená poskytovatelem internetu (ISP) Pokud vám poskytovatel připojení k internetu poskytl určitou adresu IP, vyberte Yes (ano) a zadejte svou adresu IP a masku podsítě do zobrazeného pole. 6. Connection ID (Identifikátor připojení) volitelné Od poskytovatele internetu. Zde zadejte poskytnutý identifikátor připojení. 31

34 Alternativní metoda instalace Nastavení typu připojení k ISP na L2TP (Layer 2 Tunneling Protocol) [pouze Izrael]. Někteří poskytovatelé vyžadují připojení prostřednictvím protokolu L2TP, které je nejběžnější v Izraeli. Tímto způsobem bude zřízeno přímé připojení k systému ISP. Zadejte parametry, které vám poskytl ISP. Po dokončení klepněte na Apply Changes (Uložit změny) (7). Pokud nastavení provedete správně, indikátor stavu připojení zobrazí text Connection OK (Připojeno). 1. L2TP Account (Účet L2TP) Od poskytovatele internetu. Zde zadejte uživatelské ID k účtu L2TP. 2. L2TP Password (Heslo L2TP) Do této kolonky napište přidělené heslo. Pro potvrzení je napište ještě jednou do pole Retype Password (Zopakovat heslo). 6. Disconnect after X minutes (Odpojit po X minutách) Tato funkce umožňuje nastavit automatické odpojení směrovače od ISP v případě, že po určitou dobu nedochází k žádné aktivitě. Pokud tuto možnost zatrhnete a do pole zadáte například hodnotu 5, směrovač bude automaticky odpojen od internetu po 5 minutách bez internetové aktivity. Tuto funkci doporučujeme používat pouze v případě, že za internet platíte podle délky připojení. 3. Host name (Název hostitele) Od poskytovatele internetu. Zde zadejte přidělený název hostitele. 4. Adresa IP služby Od poskytovatele internetu. Zde zadejte poskytnutou adresu IP služby/ brány L2TP. 5. Adresa IP přidělená poskytovatelem internetu (ISP) Pokud vám poskytovatel připojení k internetu poskytl určitou adresu IP, vyberte Yes (ano) a zadejte svou adresu IP a masku podsítě do zobrazeného pole. (1) (2) (3) (4) (5) (6) (7) 32

35 Alternativní metoda instalace Nastavení typu připojení pro uživatele Telstra BigPond/OptusNet Cable [pouze Austrálie] Postupujte podle zobrazených pokynů a klepnutím na Apply Changes (Uložit změny) dokončete nastavení. Nastavení uživatelského DNS DNS (Domain Name Server) je server umístěný na internetu, který překládá URL (Universal Resource Locaters) jako na adresy IP. Většina ISP nevyžaduje nastavení těchto informací ve směrovači. Políčko Automatic from ISP (Automaticky od ISP) (1) je třeba zatrhnout v případě, že vám ISP nepřidělil specifickou adresu DNS. Používáte-li typ připojení s pevnou adresou IP, pak bude možná nutné zadat primární a sekundární adresu DNS ručně, aby připojení správně fungovalo. Používáte-li typ připojení s dynamickou adresou IP nebo připojení typu PPPoE, pak je pravděpodobné, že adresu DNS nebude nutné zadávat. V takovém případě ponechte políčko Automatic from ISP zatrženo. Chcete-li zadat adresu DNS, zrušte zaškrtnutí políčka Automatic from ISP (Automaticky od ISP) a zadejte položky DNS do příslušného pole. Klepnutím na Apply Changes (Uložit změny) (2) uložte nastavení. (1) (2) 33

36 Alternativní metoda instalace Konfigurace adres MAC (Media Access Controller) sítě WAN Veškeré síťové komponenty jako síťové karty a adaptéry či směrovače mají své jedinečné sériové číslo, které se nazývá adresa MAC. Je možné, že váš ISP zaznamenává adresy MAC a povoluje přístup k internetovým službám pouze zařízením s registrovanou adresou MAC. Po instalaci směrovače vidí ISP právě adresu MAC tohoto zařízení. Proto se může stát, že připojení k internetu nebude fungovat. Směrovač Belkin umožňuje naklonovat adresu MAC počítače do směrovače. Naklonovaná adresa MAC pak bude systémem ISP viditelná místo původní adresy MAC směrovače, takže směrovači bude umožněno připojení k internetu. Pokud si nejste jisti, zda ISP požaduje původní adresu MAC, naklonujte adresu MAC počítače, který byl původně připojený k modemu. Naklonování adresy MAC nezpůsobí žádné problémy ve vaší síti. Klonování adresy MAC Před naklonováním adresy MAC se ujistěte, že skutečně používáte počítač, který byl PŮVODNĚ PŘIPOJEN k modemu před instalací směrovače. Klepněte na tlačítko Clone (Klonovat) (1). Klepněte na Apply Changes (Uložit změny) (3). Vaše adresa MAC je nyní naklonována do směrovače. Zadání specifické adresy MAC V některých případech může být nutné používat specifickou adresu MAC sítě WAN. Adresu MAC lze ručně zadat na stránce MAC Address (Adresa MAC). Zadejte adresu MAC do příslušného pole(2) a uložte změny klepnutím na Apply Changes (Uložit změny)(3). Adresa WAN MAC směrovače se změní na zadanou adresu MAC. (3) (2) (1) 34

37 Použití webového rozhraní pokročilého uživatele Prostřednictvím internetového prohlížeče můžete získat přístup k webovému rozhraní pokročilého uživatele pro směrovač. V internetovém prohlížeči zadejte (nezadávejte nic jiného, např. ani www ). Potom stiskněte klávesu Enter. Zobrazení nastavení místní sítě (LAN) Po klepnutím na hlavičku karty LAN Setup (Nastavení sítě LAN) (1) se zobrazí příslušná stránka. Zde najdete základní popis příslušných funkcí. Pro zobrazení či změnu nastavení LAN klepněte na odkaz LAN Settings (Nastavení LAN) (2). Pro seznam připojených počítačů klepněte na odkaz DHCP client list (Seznam klientů DHCP) (3). V okně internetového prohlížeče se zobrazí domácí stránka směrovače. (1) (2) (3) 35

38 Použití webového rozhraní pokročilého uživatele Změna nastavení místní sítě (LAN) Veškerá nastavení pro interní konfiguraci LAN směrovače lze provádět na této stránce. (1) (2) (3) (4) (5) (6) 1. Adresa IP Adresa IP je interní adresa směrovače.. Výchozí adresou IP směrovače je Pro zobrazení rozhraní pro pokročilá nastavení směrovače zadejte tuto adresu do internetového prohlížeče. Výchozí adresu směrovače lze v případě potřeby změnit. Chcete-li adresu IP změnit, napište do kolonky novou adresu a klepněte na Apply Changes (Uložit změny). Zadaná adresa IP musí být nesměrovatelná (non-routable). Zde je několik příkladů nesměrovatelných adres IP: x.x (kde x je libovolné číslo od 1 do 254) 10.x.x.x (kde x je libovolné číslo od 1 do 254) 172.y.x.x (kde x je je libovolné číslo od 1 do 254 a y je libovolné číslo od 16 do 31) 2. Maska podsítě Není potřeba měnit masku podsítě. Jedná se o jedinečnou, pokročilou funkci směrovače Belkin. Masku podsítě změnit lze. Neměňte ji však, pokud nemáte opravdu konkrétní důvod tak učinit. Výchozí nastavení je

39 Použití webového rozhraní pokročilého uživatele 3. Server DHCP Server DHCP umožňuje rychle a snadno nastavit síť prostřednictvím automatického přidělování adres IP připojeným počítačům. Výchozí nastavení je On (Zapnuto). Server DHCP lze v případě potřeby vypnout, v takovém případě je však nutné na každém počítači připojeném do sítě nastavit statickou adresu IP ručně. Chcete-li server DHCP vypnout, vyberte Off (Vypnuto) a klepněte na Apply Changes (Uložit změny). 4. IP Pool (Rozsah adres IP) Určuje rozsah adres IP, které budou k dispozici pro automatické přidělování serverem DHCP počítačům v síti. Výchozím nastavením je (99 počítačů). Pokud chcete změnit počet počítačů, které budou moci být současně připojeny k síti, stačí změnit dolní a/nebo horní hranici rozmezí a klepnout na Apply Changes (Uložit změny). Server DHCP může automaticky přidělit až 100 adres IP. To znamená, že nelze nastavit rozsah adres IP vyšší než pro 100 počítačů. Pokud zvolíte za dolní mez například číslo 50, pak horní mez může být maximálně 150, aby nebyl maximální počet klientů překročen. Číslo použité pro dolní mez musí být nižší než horní mez. 5. Vyhrazený čas Doba, po jakou server DHCP drží konkrétní adresu IP pro jeden počítač. Doporučujeme ponechat výchozí nastavení Forever (Vždy). Výchozí nastavení Forever znamená, že kdykoliv se daný počítač připojí k síti, server DHCP mu přidělí stejnou adresu IP. Po nastavení kratších intervalů, např. jeden den či jedna hodina, bude adresa IP po uplynutí stanovené lhůty uvolněna. To také znamená, že jeden a týž počítač může mít při každém připojení jinou adresu IP. Pokud jste nastavili některá další pokročilá nastavení směrovače, jako např. DMZ či klientské filtry IP, mějte na paměti, že tato nastavení jsou závislá na adresách IP. Z toho důvodu budete potřebovat, aby se adresy IP neměnily. 6. Název místní domény Výchozí nastavení je Belkin. Pro svou síť si však můžete zvolit libovolný název místní domény (sítě). Výchozí nastavení však není nutné měnit, pokud k tomu nemáte nějaký specifický důvod. Síť můžete pojmenovat zcela libovolně, třeba MOJE SIT. 37

40 Použití webového rozhraní pokročilého uživatele Zobrazení stránky seznamu klientů DHCP Můžete zobrazit seznam všech počítačů (tzv. klientů) aktuálně připojených k vaší síti. K dispozici jsou následující informace o připojených počítačích: adresa IP(1) název hostitele (2) (v případě, že byl počítači přidělen) a adresa MAC(3) síťové karty daného počítače. Klepnutím na tlačítko Refresh (Obnovit) (4) provedete aktualizaci seznamu. Došlo-li od posledního zobrazení seznamu k nějakým změnám, seznam se aktualizuje. (1) (2) (3) (4) 38

41 Použití webového rozhraní pokročilého uživatele Konfigurace nastavení bezdrátové sítě Karta Wireless umožňuje provádět změny nastavení bezdrátové sítě. Na této kartě můžete měnit název bezdrátové sítě, tzv. SSID (Service Set Identifier), provozní kanál, nastavení šifrování a také zde můžete směrovač nakonfigurovat tak, aby sloužil jako přístupový bod. Změna názvu bezdrátové sítě (SSID) Bezdrátovou síť lze identifikovat podle jejího názvu, tzv. SSID. SSID je název vaší sítě. Výchozím názvem bezdrátové sítě pro daný směrovač je Belkin_ XXXXXX, kde XXXXXX zastupuje šestimístné číslo, které je jedinečné pro váš směrovač. Název vaší bezdrátové sítě bude vypadat nějak takto: Belkin_ Tento název můžete libovolně změnit nebo ponechat beze změny. Mějte na paměti, že pokud se rozhodnete změnit název bezdrátové sítě, pak pro svou bezdrátovou síť musíte zvolit takový název, který se bude lišit od názvů ostatních sítí, které se nacházejí v blízkosti. Chcete-li SSID změnit, napište požadované SSID do vyhrazeného pole(1) a klepněte na Apply Changes (Uložit změny) (2). Změna je okamžitá. Změníte-li SSID, bude možná nutné překonfigurovat nastavení bezdrátové sítě v jednotlivých počítačích tak, aby se k přejmenované síti mohly připojit. Informace k provedení této změny najdete v dokumentaci ke svému bezdrátovému síťovému adaptéru. (1) (2) Poznámka: Pravidelně kontrolujte dostupnost nového firmwaru pro váš směrovač prostřednictvím stránky Utilities > Firmware update (Nástroje > Aktualizace firmwaru). Nový firmware může obsahovat opravy chyb a nové bezdrátové funkce nebo může zvýšit bezdrátový výkon směrovače (viz str. 63). 39

42 Použití webového rozhraní pokročilého uživatele Změna bezdrátového kanálu Pro bezdrátové připojení můžete využívat několik kanálů. V USA je těchto kanálů 11, ve Velké Británii a většině evropských zemí 13. V některých zemích existují specifické požadavky na využívání kanálů. Váš směrovač byl nakonfigurován tak, aby správně fungoval s kanály, které jsou k dispozici v zemi, kde jste směrovač zakoupili. Kanál lze v případě potřeby změnit. Pokud se ve vaší blízkosti nacházejí jiné bezdrátové sítě, je třeba, abyste využívali jiný kanál než ostatní sítě. Rozšiřující kanál Specifikace konceptu IEEE n umožňuje použít sekundární kanál ke zdvojení šířky pásma (viz Použití přepínače šířky pásma na další stránce). Vhodný rozšiřující kanál se zobrazí při fungování v režimu 40 MHz (viz Používání přepínače bezdrátového režimu níže). Kanál lze v případě potřeby změnit. 3) 1x n Po nastavení tohoto režimu směrovače budou mít do sítě přístup pouze zařízení vyhovující standardu n. Pomalejším zařízením b/g nebude přístup do sítě umožněn. 4) b a g a 1x n Směrovač v tomto režimu nechá do sítě přistupovat zařízení, která splňují standard b, g a n. Použití funkce Broadcast SSID (Vysílání SSID) Poznámka: Tuto funkci by měli používat pouze pokročilí uživatelé. Vysílat SSID se nedoporučuje z bezpečnostních důvodů. Nebudete-li SSID vysílat, zůstane název vaší sítě utajen před počítači, které vyhledávají bezdrátové Používání přepínače bezdrátového režimu Přepínač umožňuje nastavit bezdrátové režimy směrovače. Existuje několik režimů. Poznámka: Některé režimy mohou vyžadovat aktualizaci firmwaru. 1) Vypnuto V tomto režimu je přístupový bod směrovače mimo provoz, takže žádná bezdrátová zařízení nemají přístup do sítě. Vypnutí bezdrátové sítě je dobrý způsob zajištění sítě v případě, že jste delší čas mimo dům či kancelář nebo nechcete bezdrátové funkce na delší dobu používat. 2) Pouze g Po nastavení tohoto režimu směrovače budou mít do vaší sítě přístup pouze zařízení vyhovující standardu g. Pomalejším zařízením b nebude přístup do sítě umožněn. 40

43 Použití webového rozhraní pokročilého uživatele sítě. Vysílání SSID zakážete zrušením zatržení políčka u položky Broadcast SSID a klepnutím na Apply Changes (Uložit změny). Změna je okamžitá. Nyní je třeba nakonfigurovat každý počítač tak, aby se připojoval ke specifickému SSID, protože libovolné už nebude akceptováno. Informace k provedení této změny najdete v dokumentaci ke svému bezdrátovému síťovému adaptéru. Přepínač chráněného režimu Chráněný režim zajišťuje správnou činnost zařízení standardu g v síti Enhanced, když jsou přítomna zařízení standardu b nebo když v provozním prostředí dochází k velkému provozu standardu b. Pokud v síti používáte současně bezdrátový adaptér Belkin Enhanced pro rozhraní USB a karty či adaptéry b nebo g, měli byste použít chráněný režim. Pokud se pohybujete v prostředí, kde není další (nebo jen velmi malý) síťový bezdrátový provoz standardu b, můžete nejlepšího výkonu standardu g dosáhnout, když chráněný režim vypnete. Pokud se pohybujete v prostředí s velkým rušením nebo provozem standardu b, můžete nejlepšího výkonu standardu g dosáhnout, když chráněný režim zapnete. Toto nastavení neovlivní výkon bezdrátové sítě Enhanced. Použití přepínače šířky pásma Přepínač umožňuje nastavit bezdrátové režimy šířky pásma směrovače. Těchto režimů existuje několik: 1) Pouze 20 MHz V tomto režimu umožní směrovač provoz pouze v pásmu 20 MHz. Tento režim je kompatibilní se zařízeními, která splňují návrh standardu n a standardy g a b, ale šířka pásma zařízení splňujícího návrh standardu n bude snížena na polovinu. Omezení šířky pásma na 20 MHz může vyřešit některé problémy s bezdrátovou sítí. 2) 20 MHz/40 MHz Auto Toto nastavení umožní automatické přepínání směrovače mezi pásmy 20 MHz a 40 MHz. Tento režim umožňuje provoz v pásmu 40 MHz s maximální rychlostí zařízení, které splňuje návrh standardu n, kdykoliv to podmínky dovolují. Je-li přítomen starší přístupový bod g, který zabírá připojený sekundární kanál, směrovač se přepne automaticky do pásma 20 MHz pro maximální kompatibilitu. Doporučujeme používat tento automatický režim jako výchozí. Přepínač e/WMM QoS Umožňuje zapnout nebo vypnout funkci QoS bezdrátového připojení. 41

44 Použití webového rozhraní pokročilého uživatele Změna nastavení zabezpečení bezdrátové sítě Bezdrátový směrovač Enhanced je vybavený nejnovějším bezpečnostním standardem Wi-Fi Protected Access 2 (WPA2 ) a starším bezpečnostním standardem Wired Equivalent Privacy (WEP). Směrovač také podporuje specifikaci Wi-Fi Protected Setup (WPS), která zjednodušuje nastavení bezdrátové sítě. WPS využívá známé metody, jako je zadání osobního identifikačního čísla (PIN) nebo stisknutí tlačítka, aby uživatelé mohli automaticky konfigurovat názvy sítě a silné ověřování a šifrování dat WPA / WPA2. Ve výchozím nastavení jsou bezpečnostní funkce vypnuty. Chceteli používat bezpečnostní funkce, musíte se nejprve rozhodnout, který z obou standardů budete používat. Přístup k bezpečnostním nastavením je k dispozici po klepnutí na odkaz Security (Zabezpečení) na kartě Wireless (Bezdrátová síť). Wi-Fi Protected Setup (WPS) WPS používá šifrování WPA2 (popis na straně 44). Tato funkce neposkytuje další zabezpečení, ale spíše standardizuje způsob šifrování bezdrátové sítě. Můžete použít metodu Push Button Configuration (PBC) nebo PIN pro povolení přístupu zařízení k bezdrátové síti. Tyto dvě metody fungují následovně: PBC: Stiskněte a tři sekundy podržte tlačítko WPS umístěné na přední straně směrovače. Do dvou minut poté zahajte na klientském zařízení postup WPS. Informace o tomto postupu naleznete v dokumentaci ke klientskému zařízení. Stisknutím tlačítka PBC se automaticky povolí WPS. Klient byl bezpečně přidán do bezdrátové sítě PIN: Klientské zařízení má číslo PIN (čtyřčíselné nebo osmičíselné), které je přidružené k WPS. Povolte WPS na obrazovce, která je znázorněna níže. Zadejte kód PIN klientského zařízení do interního registru směrovače (dostupný pomocí této obrazovky). Klientské zařízení bude během dvou minut automaticky zapsáno do bezdrátové sítě. 42

45 Použití webového rozhraní pokročilého uživatele 1. Wi-Fi Protected Setup (WPS): Povoleno nebo zakázáno. 2. Metoda osobního identifikačního čísla PIN: Bezdrátový klient, který chce přistupovat k bezdrátové síti, musí směrovači poskytnout čtyřciferný nebo osmiciferný kód PIN. Po klepnutí na tlačítko Enroll (Zapsat) je potřeba v klientovi do dvou minut spustit postup pro navázání spojení WPS. 3. PIN směrovače: Je-li k dispozici externí registr, můžete do něj zadat kód PIN směrovače. Klepnutím na položku Generate New PIN (Vygenerovat nový kód PIN) změníte kód PIN z výchozí hodnoty. Klepnutím na položku Restore Default PIN (Obnovit výchozí kód PIN) obnovíte hodnotu kódu PIN. 4. Metoda PBC (Push Button Configuration konfigurace stisknutím tlačítka): PBC je alternativní metoda připojení k síti WPS. Na tři sekundy stiskněte tlačítko PBC umístěné na přední straně směrovače. Poté spusťte PBC v klientském zařízení. Tento postup můžete také spustit stisknutím tlačítka Start PBC (Spustit PBC). 5. Metoda ruční konfigurace: Tato část uvádí výchozí nastavení zabezpečení, která je třeba provést, pokud není použita metoda WPS. 43

46 Použití webového rozhraní pokročilého uživatele Požadavky WPA2 DŮLEŽITÉ: Chcete-li používat zabezpečení WPA2, musí mít veškeré počítače a bezdrátové adaptéry nainstalované opravy, aktualizované ovladače či softwarové nástroje, které podporují WPA2. V době vydání této příručky je k dispozici několik bezplatných oprav od společnosti Microsoft, které lze bezplatně stáhnout. Tyto opravy jsou však použitelné pouze v operačním systému Windows XP. Jiné operační systémy nejsou v současné době podporovány. Pro počítače s operačním systémem Windows XP bez servisního balíčku Service Pack 2 (SP2) je k dispozici soubor Windows XP Support Patch for Wireless Protected Access (KB ), který lze bezplatně stáhnout na adrese Společnost Microsoft pro operační systém Windows XP se servisním balíčkem Service Pack 2 vydala aktualizaci bezdrátových síťových komponentů na podporu WPA2 (KB971021), kterou lze bezplatně stáhnout. Tato aktualizace je k dispozici ke stažení na adrese: DŮLEŽITÉ: Musíte se také ujistit, že všechny klientské bezdrátové karty a adaptéry podporují WPA2 a že jsou pro ně nainstalovány nejnovější ovladače. Aktualizované ovladače pro většinu síťových karet Belkin jsou k dispozici ke stažení na adrese: 44

47 Použití webového rozhraní pokročilého uživatele Nastavení WPA/WPA2-Personal (PSK) Stejně jako zabezpečení WPA je i WPA2 k dispozici v režimu WPA2-Personal (PSK) i v režimu WPA2-Enterprise (RADIUS). Pro vaši domácí síť bude obvykle nejvhodnější režim WPA2-Personal (PSK), zatímco režim WPA2-Enterprise (RADIUS) je určený pro podniková prostředí, kde externí server radius distribuuje klientům síťové klíče automaticky. Váš směrovač podporuje režim WPA2-Personal (PSK). 1. Po instalaci směrovače přejděte na Security (Zabezpečení) v části Wireless (Bezdrátová síť) a vyberte WPA/WPA2-Personal (PSK) z rozbalovací nabídky Security Mode (Režim zabezpečení) (1). 2. Pro Authentication (Ověření) zvolte WPA-PSK, WPA2-PSK nebo WPA-PSK + WPA2-PSK (2). Toto nastavení musí být shodně s nastavením bezdrátových klientů. Režim WPA-PSK + WPA2-PSK umožní směrovači podporovat jak klienty se zabezpečením WPA, tak klienty se zabezpečením WPA2. 3. Zadejte předsdílený klíč (PSK) (3). Klíč může být tvořen 8 až 63 znaky, přičemž jsou povoleny písmena, číslice i symboly. Stejný klíč musí být nastaven na všech bezdrátových zařízeních, které se budou k síti připojovat. PSK může například vypadat takto: Sitovy klic rodiny Novakovy. Klepnutím na Apply Changes (4) dokončete nastavení. Nyní musíte stejným způsobem nastavit všechny bezdrátové klienty. (1) (2) DŮLEŽITÉ: Ujistěte se, že veškeré počítače, které se budou bezdrátově připojovat k síti, jsou aktualizovány o podporu WPA2, a že jsou správně nastaveny, aby mohly přistupovat ke směrovači. (4) (3) 45

48 Použití webového rozhraní pokročilého uživatele Nastavení šifrování WEP Poznámka pro uživatele počítačů Mac:Možnost Passphrase nebude fungovat ve spojení s Apple AirPort. Chcete-li konfigurovat šifrování pro počítače Mac, postupujte podle pokynů pro ruční konfiguraci popsaných v další části. 1. Vyberte 128-bit WEP nebo 64-bit WEP z rozbalovací nabídky. 2. Po nastavení šifrovacího režimu WEP můžete zadat klíč WEP ručně v hexadecimálním formátu nebo můžete zadat frázi do pole PassPhrase a klepnout na tlačítko Generate (Generovat), aby se klíč WEP vytvořil ze zadané fráze. Klepnutím na Apply Changes (Uložit změny) dokončete nastavení. Nyní musíte stejným způsobem nastavit všechny bezdrátové klienty. 3. Šifrování směrovače je nastaveno. Každý počítač, který se bude k síti bezdrátově připojovat, musí být nyní nakonfigurován s použitím stejné fráze. Informace k provedení této změny najdete v dokumentaci ke svému bezdrátovému síťovému adaptéru. 46

49 Použití webového rozhraní pokročilého uživatele Použití hexadecimálního klíče Hexadecimální klíč je kombinace číslic a písmen A F a bitové klíče jsou dlouhé deset znaků a lze je rozdělit do pěti skupin po dvou znacích. 128bitové klíče jsou dlouhé 26 znaků a lze je rozdělit do 13 skupin po dvou znacích. Příklad: AF 0F 4B C3 D4 = 64bitový klíč C3 03 0F AF 0F 4B B2 C3 D4 4B C3 D4 E7 = 128bitový klíč Poznámka pro uživatele počítačů Mac: Originální produkty Apple AirPort podporují pouze 64bitové šifrování. Produkty Apple AirPort 2 podporují jak 64bitové tak 128bitové šifrování. Zkontrolujte prosím svůj produkt a ověřte, kterou verzi používáte. Pokud nemůžete použít 128bitové šifrování, zkuste 64bitové šifrování. Do následujících polí zadejte vždy dva znaky v rozmezí A F či 0 9. Stejný klíč je třeba nastavit ve směrovači a také u všech bezdrátových klientů. 47

50 Použití webového rozhraní pokročilého uživatele Používání režimu přístupového bodu Poznámka: Tuto funkci by měli používat pouze pokročilí uživatelé. Směrovač je možné nakonfigurovat tak, aby sloužil také jako bezdrátový přístupový bod. Použijete-li tento režim, vyřadíte z činnosti funkci sdílení adres IP (NAT) a server DHCP. V režimu přístupového bodu je potřeba nakonfigurovat směrovač s adresou IP ze stejné podsítě jako zbytek sítě, ke které vytváříte přemostění. Výchozí adresa IP je a maska podsítě je Obě hodnoty můžete přizpůsobit svým potřebám. 1. Aktivujte režim přístupového bodu vybráním možnosti Enable (Aktivovat) na stránce Use as Access Point only (Používat pouze jako přístupový bod). Zvolíte-li tuto možnost, budete moci měnit nastavení IP. 2. Nastavte IP v souladu s vaší sítí. Klepněte na Apply Changes (Uložit změny). 3. Kabel z portu WAN směrovače připojte ke stávající síti. Směrovač nyní pracuje jako přístupový bod. Pokud budete chtít příště zobrazit rozhraní pokročilého uživatele, musíte do řádku adresy prohlížeče zadat adresu, kterou jste právě nastavili. Šifrování, filtrování adres MAC, SSID a kanál lze nastavit běžným způsobem. 48

51 Použití webového rozhraní pokročilého uživatele Nastavení kontroly adres MAC Filtrování adres MAC je účinný nástroj, jímž můžete přesně určit, které počítače budou mít přístup do vaší bezdrátové sítě. Poznámka: Tento seznam se týká pouze počítačů připojených bezdrátově. Pokud se o přístup do bezdrátové sítě pokusí počítač, jehož adresa MAC není uvedena v seznamu, bude mu přístup odepřen. Chcete-li tuto funkci používat, musíte do seznamu zadat adresu MAC každého počítače (klienta), který se do bezdrátové sítě bude připojovat. Funkce Block (Blokovat) umožňuje snadno zamezit přístupu libovolnému počítači ze seznamu, aniž by bylo nutné jeho adresu MAC ze seznamu odstraňovat. Nastavení seznamu pro povolení přístupu (Allow Access List) (1) (2) (3) (4) (5) 1. Vyberte přepínač Allow (1), abyste mohli začít vytvářet seznam počítačů, kterým povolíte přístup do bezdrátové sítě. 2. Potom do prázdného pole MAC Address (Adresa MAC) (3) zadejte adresu MAC počítače, kterému chcete povolit přístup do vaší bezdrátové sítě, a klepněte na tlačítko <<Add (Přidat) (4). 3. Postup opakujte pro všechny počítače, kterým chcete přístup do bezdrátové sítě povolit. 4. Klepnutím na Apply Changes (Uložit změny) (5) dokončete nastavení. 49

52 Použití webového rozhraní pokročilého uživatele Sestavení seznamu počítačů se zamítnutým přístupem (Deny Access List) Seznam Deny Access (Zamítnutý přístup) umožňuje přesně specifikovat počítače, kterým bude přístup do vaší bezdrátové sítě odepřen. Každému počítači z tohoto seznamu bude přístup do vaší bezdrátové sítě odepřen. Všem ostatním bude přístup povolen. 1. Vyberte přepínač Deny (Zamítnout) (2), abyste mohli začít vytvářet seznam počítačů, kterým zakážete přístup do bezdrátové sítě. 2. Potom do prázdného pole MAC Address (Adresa MAC) (3) zadejte adresu MAC počítače, kterému chcete zakázat přístup do vaší bezdrátové sítě, a klepněte na tlačítko <<Add (Přidat) (4). (1) (2) 3. Postup opakujte pro všechny počítače, kterým chcete přístup do bezdrátové sítě zakázat. 4. Klepnutím na Apply Changes (Uložit změny) (5) dokončete nastavení. (3) (4) (5) 50

53 Použití webového rozhraní pokročilého uživatele Konfigurace brány firewall Váš směrovač je vybaven bránou firewall, která ochrání vaši síť před celou řadou běžných hackerských útoků včetně: IP Spoofing Land Attack Ping of Death (PoD) Denial of Service (DoS) IP s nulovou délkou Smurf Attack TCP Null Scan SYN flood UDP flooding Tear Drop Attack ICMP defect RIP defect Fragment flooding Brána Firewall také maskuje porty, které se nejčastěji používají k síťovým útokům. Tyto porty jsou skryté (stealth), což znamená, že žádným způsobem nereagují na aktivity potenciálního hackera. V případě potřeby je možné bránu firewall vyřadit z činnosti. Nicméně doporučujeme ponechat jej aktivní. Vyřazení brány firewall z činnosti sice neznamená okamžitou zranitelnost sítě hackerskými útoky, nicméně se doporučuje bránu firewall používat. 51

54 Použití webového rozhraní pokročilého uživatele Konfigurace nastavení pro interní předávání Funkce Virtuální servery (Virtual Servers) umožňuje směrovat externí požadavky (z internetu) na služby, jako je např. webový server (port 80), server FTP (port 21) či jiné, prostřednictvím směrovače do vnitřní sítě. Protože jsou počítače uvnitř vaší sítě chráněny bránou firewall, nemají k nim počítače z vnějšku (přes internet) přístup, protože je nevidí. K dispozici je zde seznam nejčastějších aplikací pro případ, že byste si nebyli jisti, zda potřebujete konfigurovat funkci Virtual Server pro specifickou aplikaci. Pokud vaše aplikace není uvedena v seznamu, budete se muset u jejího dodavatele dotázat, jaká nastavení portu musíte provést. Výběr aplikace Vyberte aplikaci z rozbalovacího seznamu. Klepněte na tlačítko Add (Přidat). Změny budou zaneseny na nejbližší volné místo na obrazovce. Klepněte na Apply Changes pro uložení nastavení pro danou aplikaci. Chcete-li nějakou aplikaci odstranit, vyberte číslo řádku, který chcete odstranit, a klepněte na Clear (Vymazat). Ruční nastavení virtuálního serveru Chcete-li nastavení provést ručně, zadejte do pole pro interní server adresu IP, port, který chcete nastavit jako průchozí (můžete zadat také více portů oddělených čárkou), a typ portu (TCP nebo UDP). Potom klepněte na Apply Changes (Uložit změny). Pro jednu interní adresu IP můžete nastavit jako průchozí pouze jeden port. Otevření portů brány firewall představuje bezpečnostní riziko. Tato nastavení lze velice rychle aktivovat a deaktivovat. Doporučujeme tato nastavení deaktivovat vždy, když nepoužíváte danou aplikaci. 52

55 Použití webového rozhraní pokročilého uživatele Nastavení filtrů klientských IP. Směrovač lze nastavit tak, aby omezoval přístup k internetu, elektronické poště či jiným síťovým službám v určité dny či denní doby. Omezení lze nastavit pro konkrétní počítač, skupinu počítačů či více počítačů. Chcete-li například omezit přístup k internetu jednomu konkrétnímu počítači, zadejte jeho adresu IP do pole pro adresu IP(1). Dále zadejte 80 do obou polí portu(2). Vyberte Both (Oba)(3). Vyberte Block (Blokovat) (4). Můžete také vybrat Always (Vždy) pro neustálé zablokování přístupu. Nahoře zvolte den, kdy má blokování začít, (5), čas, kdy má blokování začít(6), dole vyberte den, kdy má blokování skončit (7), a čas, (8) kdy má blokování skončit. Vyberte Enable (Aktivovat)(9). Klepněte na Apply Changes (Uložit změny). Počítač, jehož adresu IP jste zadali, nebude mít nyní po stanovenou dobu přístup k internetu. Poznámka: Ujistěte se, že jste na stránce Utilities> System Settings> Time Zone (Nástroje> Systémová nastavení> Časové pásmo) nastavili správné časové pásmo. (5) (6) (1) (2) (3) (4) (7) (8) (9) 53

56 Použití webového rozhraní pokročilého uživatele Aktivace Demilitarizované zóny (Demilitarized Zone DMZ) Funkce DMZ umožňuje vybrat ve vaší síti jeden počítač, který nebude chráněn bránou firewall. To může být nezbytné v případě, že brána firewall způsobuje problémy s provozem aplikací jako např. počítačové hry nebo videokonference. Tuto funkci však používejte vždy jen na omezenou dobu. Počítač v DMZ totiž není nijak chráněn proti hackerským útokům. Chcete-li umístit počítač do DMZ, zadejte poslední číslice jeho adresy IP do pole pro adresu IP a vyberte Enable (Aktivovat). Klepněte na Apply Changes (Uložit změny) pro aktivaci nastavení. Používáte-li více statických adres WAN IP, je možné nastavit, na kterou adresu WAN IP bude počítač v DMZ nasměrován. Zadejte adresu WAN IP, na kterou chcete hostitele DMZ směrovat, zadejte dvě poslední čísla adresy IP hostitelského počítače DMZ, vyberte Enable (Aktivovat) a klepněte na Apply Changes (Uložit změny). 54

57 Použití webového rozhraní pokročilého uživatele Používání dynamického DNS Dynamická služba DNS umožňuje přiřadit dynamickou adresu IP ke statickému názvu hostitele v některé z domén, které nabízí DynDNS.org. Vaše počítače pak budou snáze dostupné z různých míst internetu. DynDNS.org službu poskytuje internetové komunitě zdarma až do pěti názvů hostitele. Služba Dynamic DNS SM je ideální pro domácí webové stránky, souborové servery nebo pro přístup k vašemu počítači z jiných míst na internetu. Služba zajistí, že název hostitele vždy ukazuje na vaši adresu IP bez ohledu na to, jak často ji ISP změní. Když vám poskytovatel připojení k internetu změní adresu IP, budou vás přátelé a kolegové moci vyhledat prostřednictvím vase_jmeno.dyndns.org! Chcete-li si bezplatně zaregistrovat dynamický název hostitele DNS, navštivte stránky Nastavení aktualizačního klienta dynamického DNS směrovače Před použitím této funkce se musíte zaregistrovat k bezplatné aktualizační službě DynDNS.org. Jakmile se zaregistrujete, postupujte podle následujících pokynů. 1. Vyberte položku DynDNS v části DDNS Service (Služba DDNS) (1). 2. Do pole User Name (Uživatelské jméno) (2) zadejte své uživatelské jméno DynDNS.org. 3. Do pole Password (Heslo) (3) zadejte své heslo DynDNS.org. 4. Do pole Domain Name (Název domény) (4) zadejte název domény, který jste si nastavili na stránkách DynDNS.org. 5. Klepnutím na Update Dynamic DNS (Aktualizovat dynamické DNS) (5) aktualizujete svou adresu IP. Vždy, když se vaše adresa IP změní, směrovač novou adresu IP automaticky aktualizuje na serveru DynDNS.org. Adresu IP lze aktualizovat také ručně klepnutím na tlačítko Update Dynamic DNS (Aktualizovat dynamické DNS) (5). (1) (2) (3) (4) (5) 55

58 Použití webového rozhraní pokročilého uživatele Blokování pingu ICMP Hackeři používají tzv. ping pro vyhledávání potenciálních obětí na internetu. Provede-li hacker ping na specifickou adresu IP a získá z této adresy odpověď, zjistí, že se zde může nacházet cíl pro jeho potenciální útok. Směrovač lze nastavit tak, aby nereagoval na ICMP ping zvenku. To značně posílí zabezpečení směrovače. Nástroje Obrazovka Utilities (Nástroje) umožňuje nastavit a spravovat různé parametry směrovače a provádět některé administrativní funkce. (1) Pro zablokování pingu zvolte Block ICMP Ping (Blokovat ICPM ping) (1) a potom klepněte na Apply Changes (Uložit změny). Směrovač nyní nebude na ICMP ping reagovat. 56

59 Použití webového rozhraní pokročilého uživatele Restartování směrovače Někdy se může stát, že směrovač přestane správně fungovat a bude potřeba jej restartovat nebo vypnout a znovu zapnout. Restartováním ani vypnutím a zapnutím směrovače NEBUDOU zrušena žádná nastavení konfigurace. 3. Zobrazí se následující zpráva. Restartování směrovače trvá přibližně 60 sekund. Během restartování je důležité směrovač nevypínat. Restartování směrovače pro obnovení správné funkce 1. Klepněte na tlačítko Restart Router (Restartovat směrovač) 2. Zobrazí se následující zpráva. Klepněte na tlačítko OK. 4. Na obrazovce se zobrazí odpočítávání 60 sekund. Jakmile dosáhne odpočítávání nuly, je směrovač restartován. Automaticky by se měla zobrazit domácí obrazovka směrovače. Pokud se tak nestane, zadejte do navigačního řádku prohlížeče adresu směrovače (výchozí = ). 57

60 Použití webového rozhraní pokročilého uživatele Obnova výchozího továrního nastavení Použijete-li tuto funkci, obnoví se nastavení směrovače do stavu, v jakém byl směrovač dodán z výroby. Pokud se rozhodnete obnovit tovární nastavení, doporučujeme nejdříve zálohovat nastavení vlastní. 3. Zobrazí se následující zpráva. Součástí obnovení nastavení je také restartování směrovače. Tato procedura může trvat přibližně 60 sekund. Během restartování je důležité směrovač nevypínat. 1. Klepněte na tlačítko Restore Defaults (Obnovit výchozí nastavení). 2. Zobrazí se následující zpráva. Klepněte na tlačítko OK. 4. Na obrazovce se zobrazí odpočítávání 60 sekund. Jakmile odpočítávání dosáhne nuly, je tovární nastavení směrovače obnoveno. Automaticky by se měla zobrazit domácí obrazovka směrovače. Pokud se tak nestane, zadejte do navigačního řádku prohlížeče adresu směrovače (výchozí = ). 58

61 Použití webového rozhraní pokročilého uživatele Uložení aktuální konfigurace Pomocí této funkce můžete uložit aktuální nastavení směrovače. Uloženou konfiguraci můžete obnovit v případě, že dojde ke ztrátě nebo změně nastavení směrovače. Před aktualizací firmwaru doporučujeme zálohovat aktuální konfiguraci. 1. Klepněte na Save (Uložit). Zobrazí se okno File Download (Stažení souboru). Klepněte na Save (Uložit). 59

62 Použití webového rozhraní pokročilého uživatele 2. Otevře se okno, ve kterém můžete určit místo pro uložení souboru s konfigurací. Vyberte umístění. Soubor s konfigurací můžete libovolně pojmenovat nebo můžete použít výchozí název user.conf. Vyberte takový název, podle kterého soubor později snadno vyhledáte. Po určení umístění klepněte na Save (Uložit). 3. Po uložení souboru se zobrazí následující okno. Klepněte na Close (Zavřít). Aktuální konfigurace je nyní uložena. 60

63 Použití webového rozhraní pokročilého uživatele Obnovení předchozí konfigurace Tato funkce vám umožní obnovit předchozí uloženou konfiguraci. 1. Klepněte na Browse (Procházet). Otevře se okno, ve kterém budete moci vyhledat soubor s uloženou konfigurací. Všechny soubory s uloženou konfigurací mají příponu.conf. Vyhledejte soubor s konfigurací, kterou chcete obnovit, a poklepejte na něj. 61

64 Použití webového rozhraní pokročilého uživatele 2. Budete dotázáni, zda si přejete pokračovat. Klepněte na tlačítko OK. 4. Na obrazovce se zobrazí odpočítávání 60 sekund. Jakmile odpočítávání dosáhne nuly, je předchozí nastavení směrovače obnoveno. Automaticky by se měla zobrazit domácí obrazovka směrovače. Pokud se tak nestane, zadejte do navigačního řádku prohlížeče adresu směrovače (výchozí = ). 3. Zobrazí se okno s připomínkou. Obnovení konfigurace trvá přibližně 60 sekund. Klepněte na tlačítko OK. 62

65 Použití webového rozhraní pokročilého uživatele Aktualizace firmwaru Společnost Belkin čas od času vydává nové verze firmwaru pro své směrovače. Aktualizovaný firmware obsahuje nové funkce a opravuje případné chyby. Jakmile společnost Belkin nový firmware vydá, můžete si jej stáhnout z jejích stránek a aktualizovat směrovač nejnovější verzí firmwaru. Zjišťování nové verze firmwaru Tlačítko Check Firmware (Ověřit firmware) (1) umožňuje okamžitě zjistit, zda je k dispozici nová verze firmwaru. Klepnete-li na toto tlačítko, otevře se nové okno prohlížeče s informací, zda je či není nový firmware k dispozici. Je-li k dispozici nová verze, budete mít možnost si ji stáhnout. Stažení nové verze firmwaru Pokud jste klepli na tlačítko Check Firmware (Ověřit firmware) a nová verze je k dispozici, zobrazí se následující obrazovka: (1) 63
