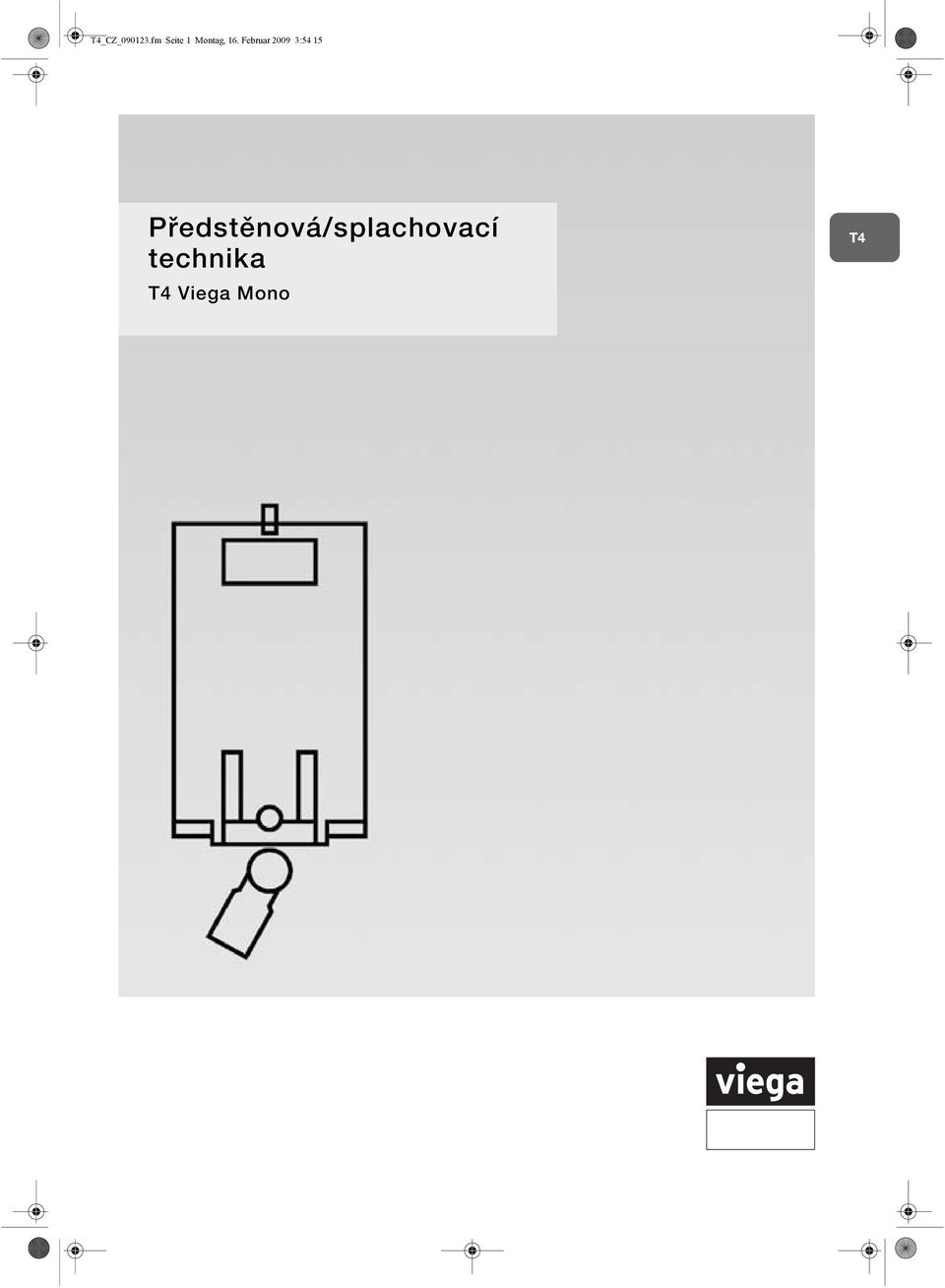

1 _CZ_ fm Seite 1 Montag, 16. Februar :54 15 Předstěnová/splachovací technika Viega Mono

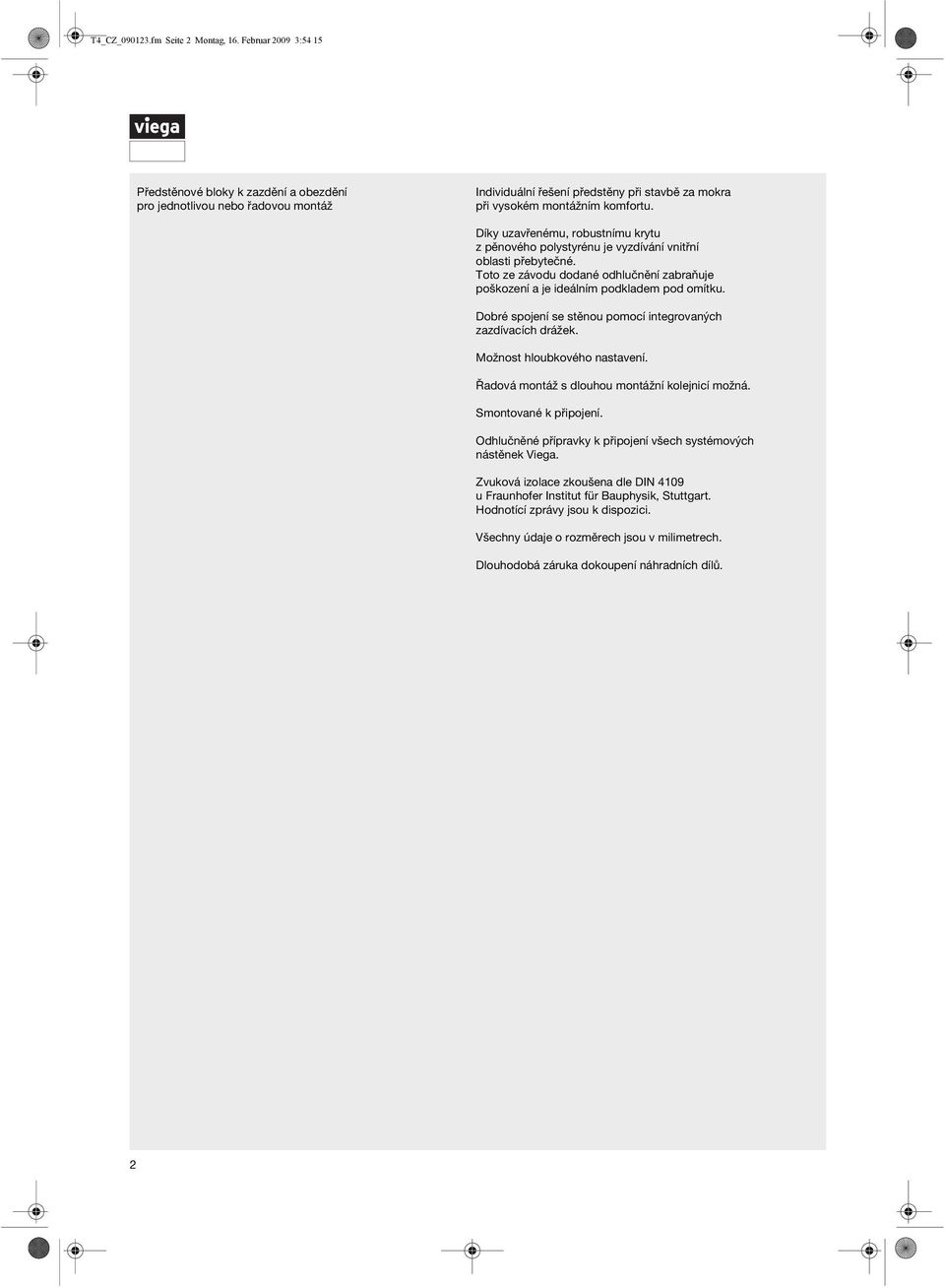

2 _CZ_ fm Seite 2 Montag, 16. Februar :54 15 Předstěnové bloky k zazdění a obezdění pro jednotlivou nebo řadovou montáž Individuální řešení předstěny při stavbě za mokra při vysokém montážním komfortu. Díky uzavřenému, robustnímu krytu z pěnového polystyrénu je vyzdívání vnitřní oblasti přebytečné. Toto ze závodu dodané odhlučnění zabraňuje poškození a je ideálním podkladem pod omítku. Dobré spojení se stěnou pomocí integrovaných zazdívacích drážek. Možnost hloubkového nastavení. Řadová montáž s dlouhou montážní kolejnicí možná. Smontované k připojení. Odhlučněné přípravky k připojení všech systémových nástěnek Viega. Zvuková izolace zkoušena dle DIN 4109 u Fraunhofer Institut für Bauphysik, Stuttgart. Hodnotící zprávy jsou k dispozici. Všechny o rozměrech jsou v milimetrech. Dlouhodobá záruka dokoupení náhradních dílů. 2

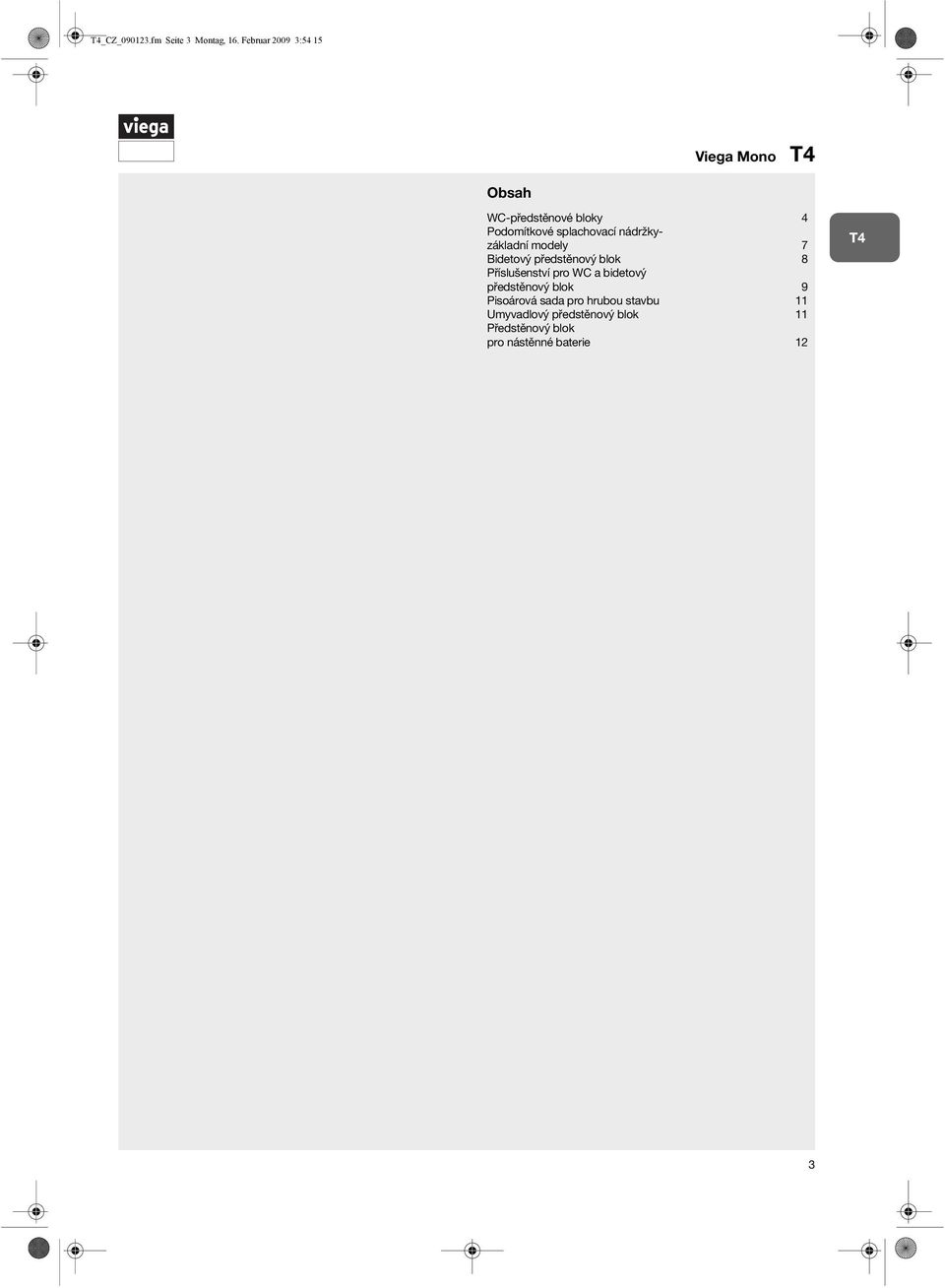

3 _CZ_ fm Seite 3 Montag, 16. Februar :54 15 Viega Mono Obsah WC-předstěnové bloky 4 Podomítkové splachovací nádržkyzákladní modely 7 Bidetový předstěnový blok 8 Příslušenství pro WC a bidetový předstěnový blok 9 Pisoárová sada pro hrubou stavbu 11 Umyvadlový předstěnový blok 11 Předstěnový blok pro nástěnné baterie 12 3

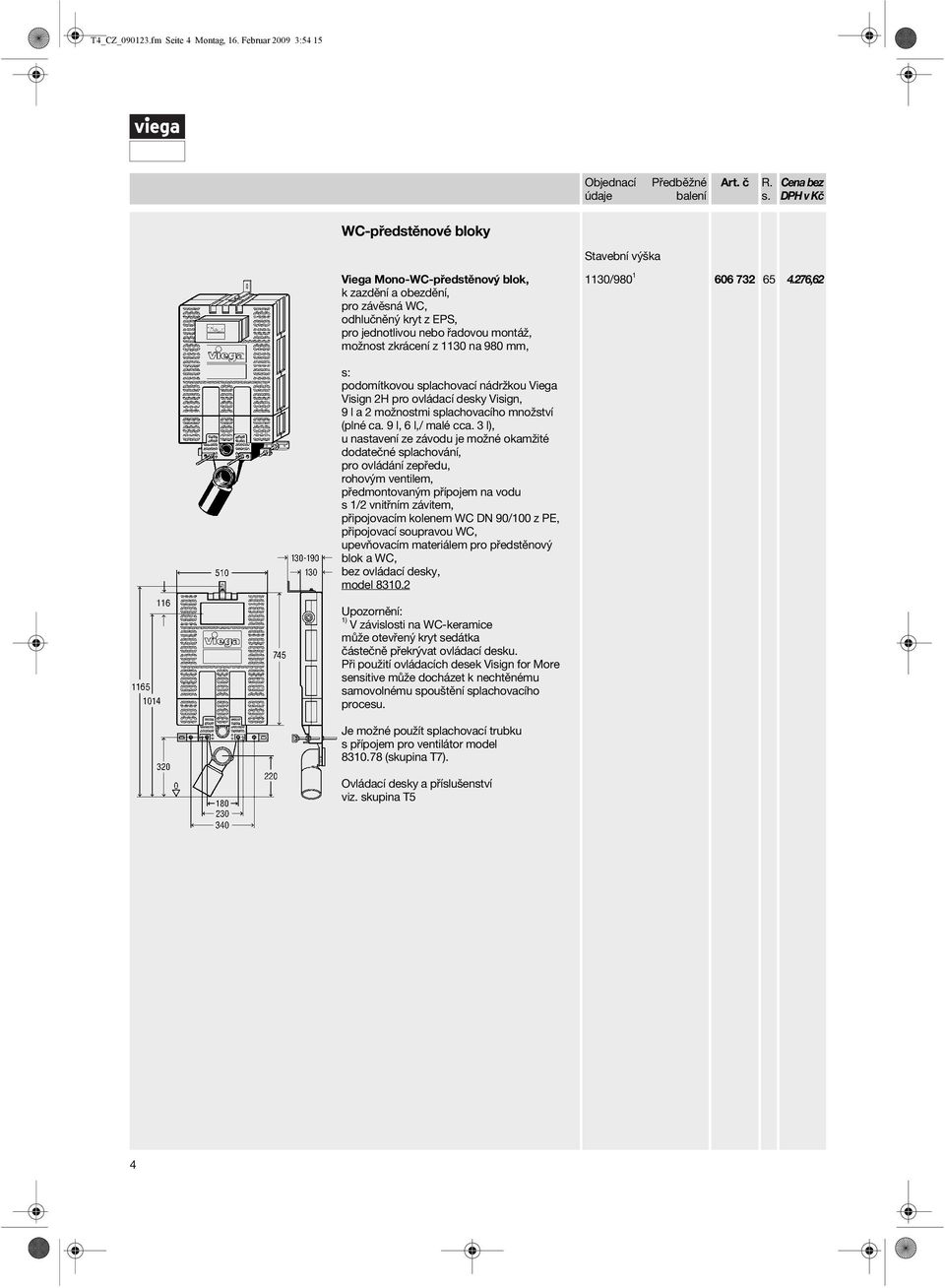

4 _CZ_ fm Seite 4 Montag, 16. Februar :54 15 WC-předstěnové bloky Stavební výška Viega Mono-WC-předstěnový blok, k zazdění a obezdění, pro závěsná WC, odhlučněný kryt z EPS, pro jednotlivou nebo řadovou montáž, možnost zkrácení z 1130 na 980 mm, 1130/ ,62 podomítkovou splachovací nádržkou Viega Visign 2H pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, pro ovládání zepředu, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, připojovacím kolenem WC DN 90/100 z PE, připojovací soupravou WC, upevňovacím materiálem pro předstěnový blok a WC, bez ovládací desky, model ) V závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku. Při použití ovládacích desek Visign for More sensitive může docházet k nechtěnému samovolnému spouštění splachovacího procesu. Je možné použít splachovací trubku s přípojem pro ventilátor model (skupina T7). Ovládací desky a příslušenství viz. skupina T5 4

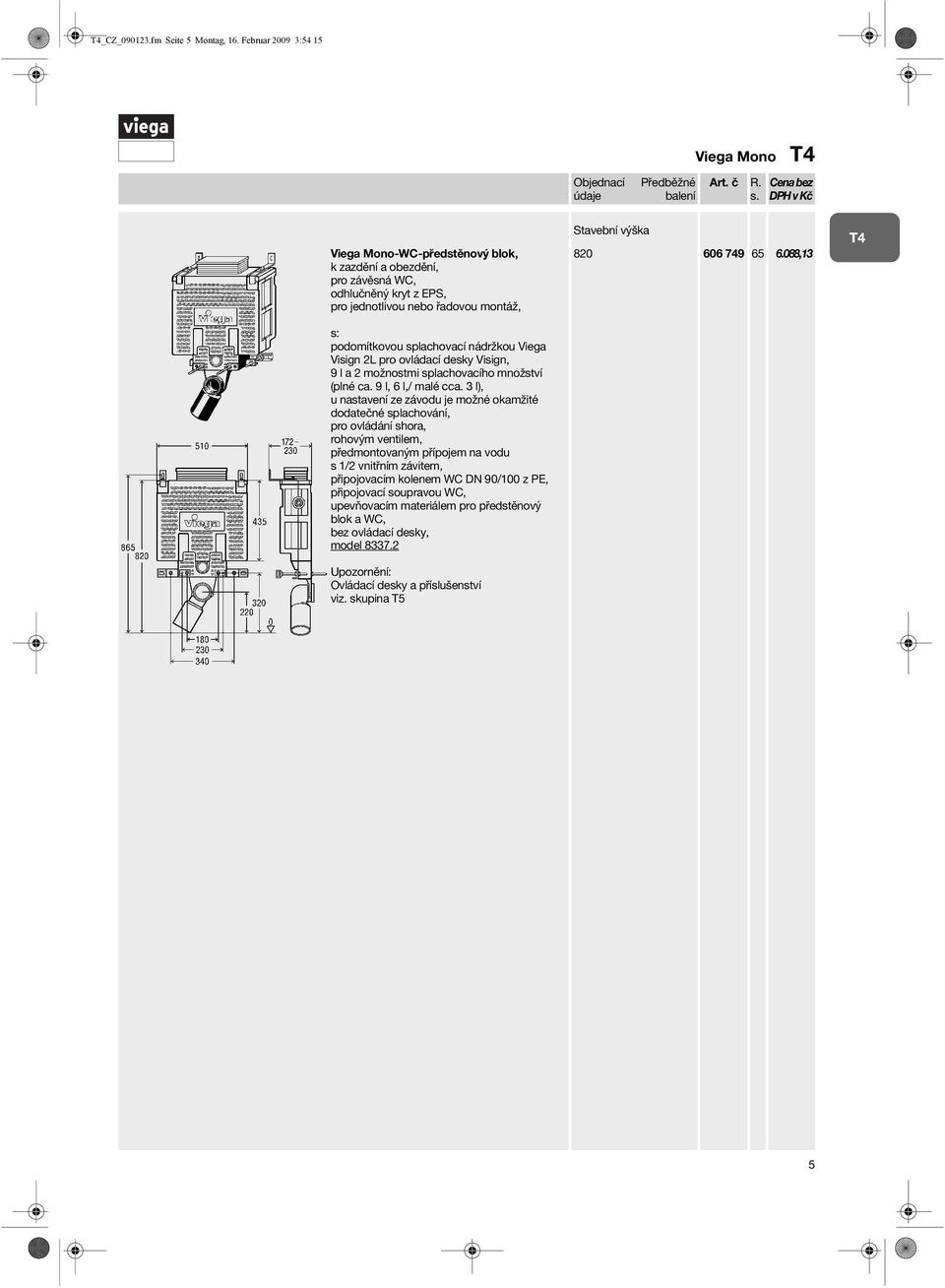

5 _CZ_ fm Seite 5 Montag, 16. Februar :54 15 Viega Mono Viega Mono-WC-předstěnový blok, k zazdění a obezdění, pro závěsná WC, odhlučněný kryt z EPS, pro jednotlivou nebo řadovou montáž, podomítkovou splachovací nádržkou Viega Visign 2L pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, pro ovládání shora, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, připojovacím kolenem WC DN 90/100 z PE, připojovací soupravou WC, upevňovacím materiálem pro předstěnový blok a WC, bez ovládací desky, model Ovládací desky a příslušenství viz. skupina T5 Stavební výška ,13 5

6 _CZ_ fm Seite 6 Montag, 16. Februar :54 15 Stavební výška Viega Mono-WC-předstěnový blok, k zazdění a obezdění, pro závěsná WC, odhlučněný kryt z EPS, pro jednotlivou nebo řadovou montáž, ,13 podomítkovou splachovací nádržkou Viega Visign 2L pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, pro ovládání zepředu, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, připojovacím kolenem WC DN 90/100 z PE, připojovací soupravou WC, upevňovacím materiálem pro předstěnový blok a WC, bez ovládací desky, model V závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku. U WC-keramik s rozpětím pod 500 mm, jako např.: V & B Viala Viala Keramag Renova-Comprimo Joly nemůže být vyloučeno padání krytu sedátka. Proto se v těchto případech dává ze zásady ovládání shora. Ovládací desky a příslušenství viz. skupina T5. 6

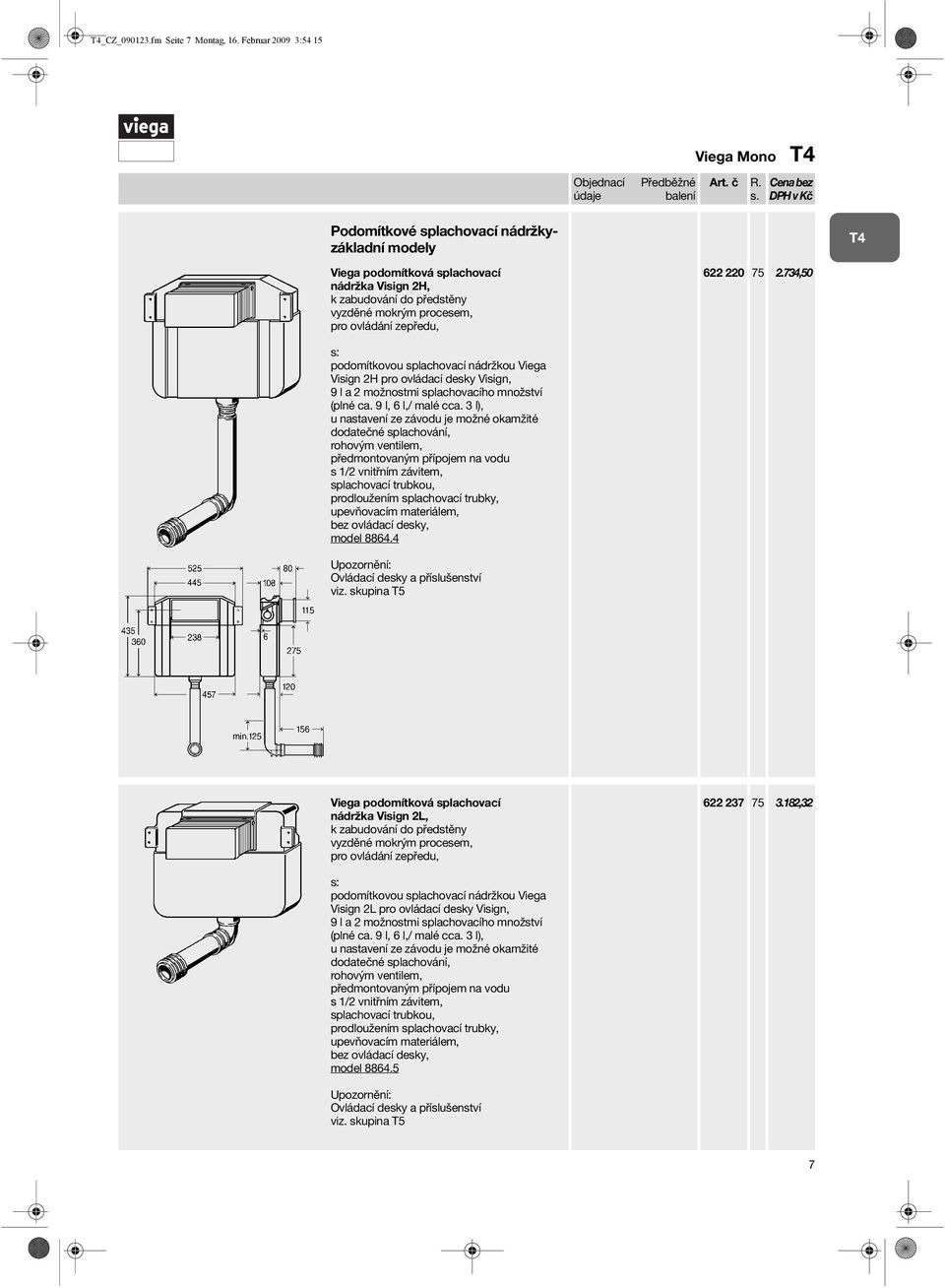

7 _CZ_ fm Seite 7 Montag, 16. Februar :54 15 Viega Mono Podomítkové splachovací nádržkyzákladní modely Viega podomítková splachovací nádržka Visign 2H, k zabudování do předstěny vyzděné mokrým procesem, pro ovládání zepředu, podomítkovou splachovací nádržkou Viega Visign 2H pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, splachovací trubkou, prodloužením splachovací trubky, upevňovacím materiálem, bez ovládací desky, model Ovládací desky a příslušenství viz. skupina T ,50 Viega podomítková splachovací nádržka Visign 2L, k zabudování do předstěny vyzděné mokrým procesem, pro ovládání zepředu, podomítkovou splachovací nádržkou Viega Visign 2L pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, splachovací trubkou, prodloužením splachovací trubky, upevňovacím materiálem, bez ovládací desky, model Ovládací desky a příslušenství viz. skupina T ,32 7

8 _CZ_ fm Seite 8 Montag, 16. Februar :54 15 Viega podomítková splachovací nádržka Visign 2L, k zabudování do předstěny vyzděné mokrým procesem, pro ovládání shora, ,32 podomítkovou splachovací nádržkou Viega Visign 2L pro ovládací desky Visign, 9 l a 2 možnostmi splachovacího množství (plné ca. 9 l, 6 l,/ malé cca. 3 l), u nastavení ze závodu je možné okamžité dodatečné splachování, rohovým ventilem, předmontovaným přípojem na vodu s 1/2 vnitřním závitem, splachovací trubkou, prodloužením splachovací trubky, upevňovacím materiálem, bez ovládací desky, model Ovládací desky a příslušenství viz. skupina T5 Bidetový předstěnový blok Viega Monobidetový předstěnový blok, k zazdění a obezdění, pro závěsný bidet, EPS-kryt se zvukovou izolací pro jednotlivou nebo řadovou montáž ,06 zvukotěsným připevněním pro nástěnky Viega, držáky s možností výškového přestavení pro přípoj studené a teplé vody, výškově přestavitelným odtokovým kolenem DN 40/50, gumovou vsuvkou 40/30, upevňovacím materiálem pro předstěnový blok a bidet, model

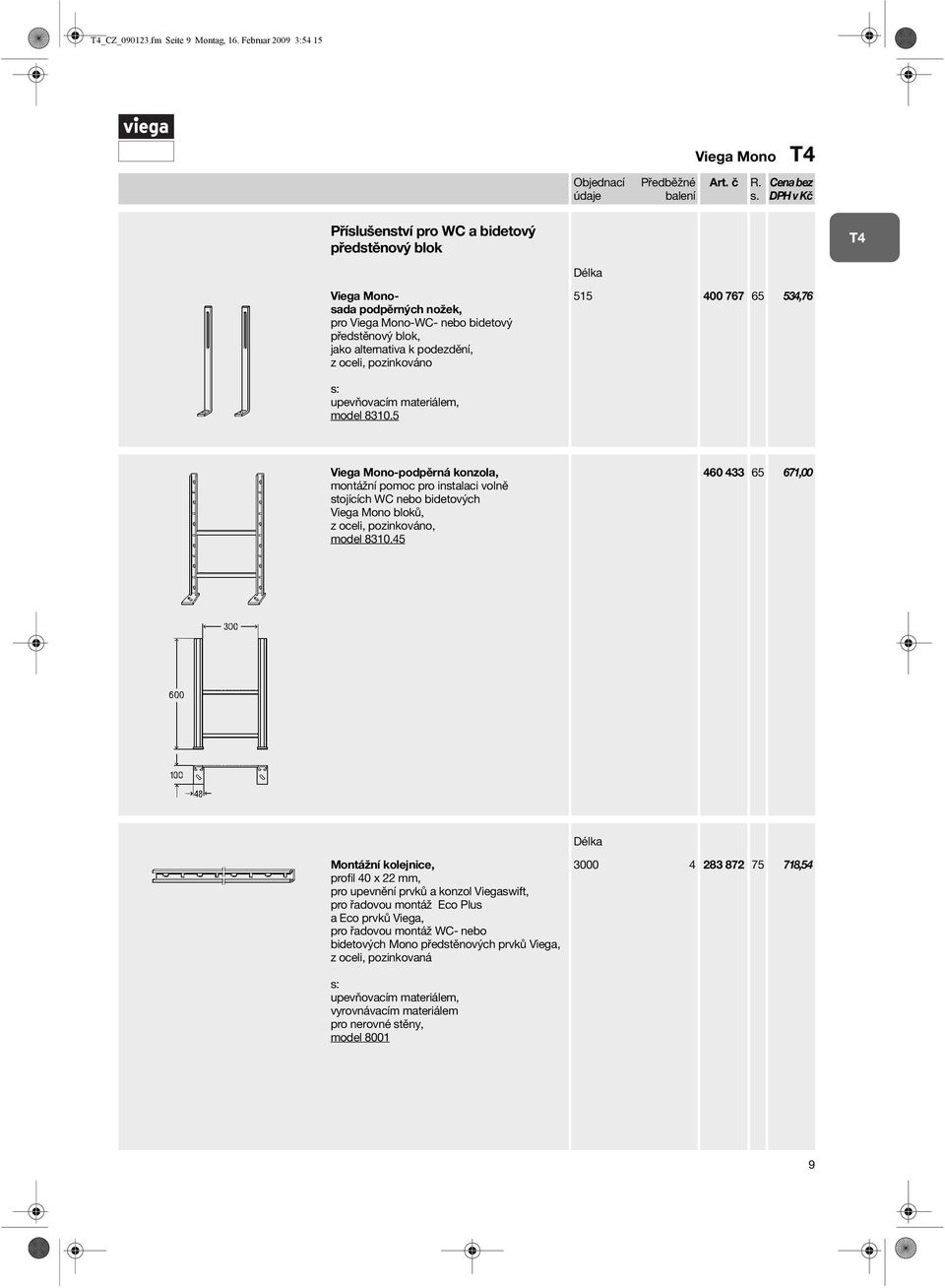

9 _CZ_ fm Seite 9 Montag, 16. Februar :54 15 Viega Mono Příslušenství pro WC a bidetový předstěnový blok Viega Monosada podpěrných nožek, pro Viega Mono-WC- nebo bidetový předstěnový blok, jako alternativa k podezdění, z oceli, pozinkováno upevňovacím materiálem, model Délka ,76 Viega Mono-podpěrná konzola, montážní pomoc pro instalaci volně stojících WC nebo bidetových Viega Mono bloků, z oceli, pozinkováno, model ,00 Montážní kolejnice, profil 40 x 22 mm, pro upevnění prvků a konzol Viegaswift, pro řadovou montáž Eco Plus a Eco prvků Viega, pro řadovou montáž WC- nebo bidetových Mono předstěnových prvků Viega, z oceli, pozinkovaná upevňovacím materiálem, vyrovnávacím materiálem pro nerovné stěny, model 8001 Délka ,54 9

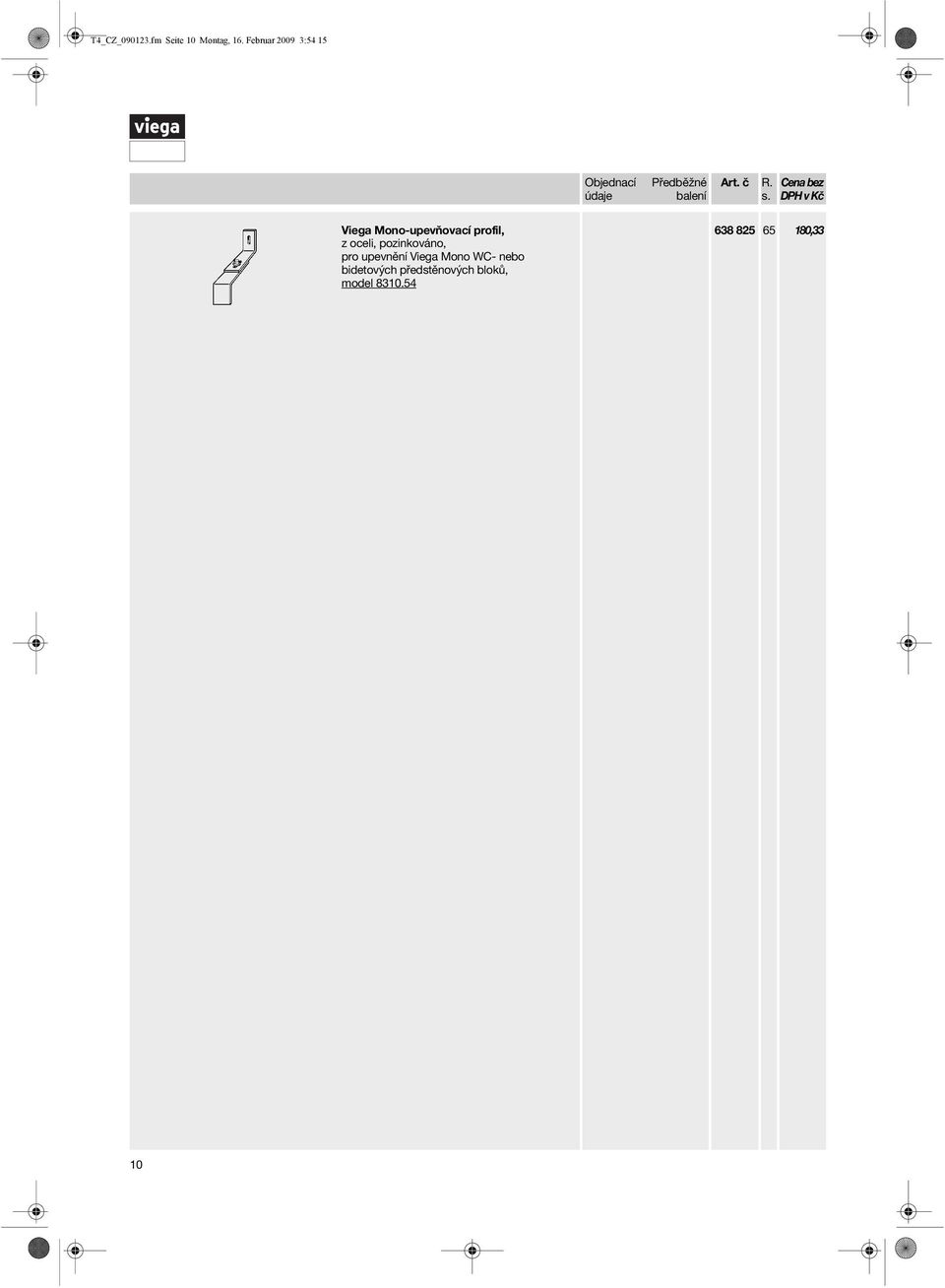

10 _CZ_ fm Seite 10 Montag, 16. Februar :54 15 Viega Mono-upevňovací profil, z oceli, pozinkováno, pro upevnění Viega Mono WC- nebo bidetových předstěnových bloků, model ,33 10

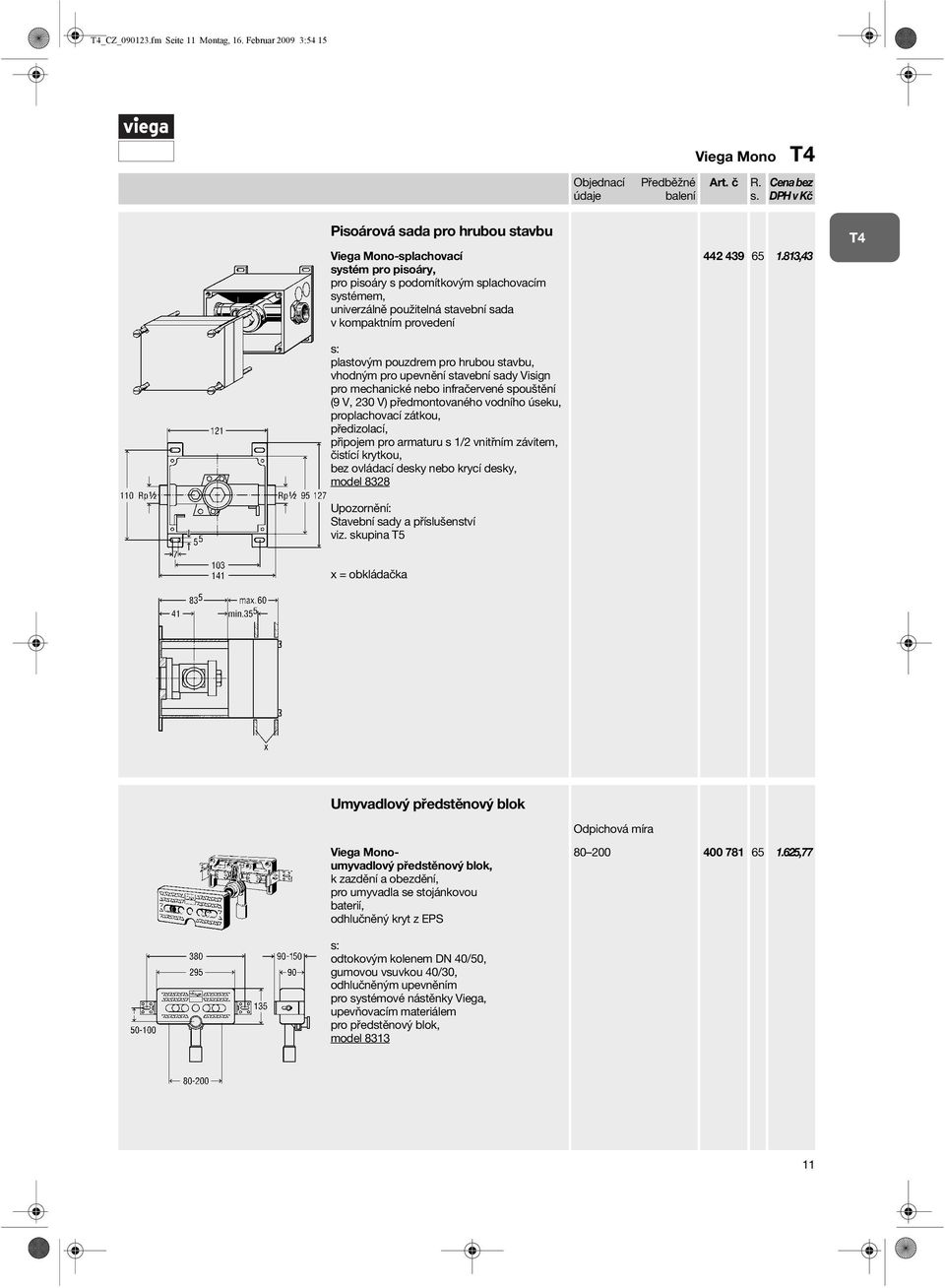

11 _CZ_ fm Seite 11 Montag, 16. Februar :54 15 Viega Mono Pisoárová sada pro hrubou stavbu Viega Mono-splachovací systém pro pisoáry, pro pisoáry s podomítkovým splachovacím systémem, univerzálně použitelná stavební sada v kompaktním provedení plastovým pouzdrem pro hrubou stavbu, vhodným pro upevnění stavební sady Visign pro mechanické nebo infračervené spouštění (9 V, 230 V) předmontovaného vodního úseku, proplachovací zátkou, předizolací, připojem pro armaturu s 1/2 vnitřním závitem, čistící krytkou, bez ovládací desky nebo krycí desky, model 8328 Stavební sady a příslušenství viz. skupina T ,43 x = obkládačka Umyvadlový předstěnový blok Viega Monoumyvadlový předstěnový blok, k zazdění a obezdění, pro umyvadla se stojánkovou baterií, odhlučněný kryt z EPS odtokovým kolenem DN 40/50, gumovou vsuvkou 40/30, odhlučněným upevněním pro systémové nástěnky Viega, upevňovacím materiálem pro předstěnový blok, model 8313 Odpichová míra ,77 11

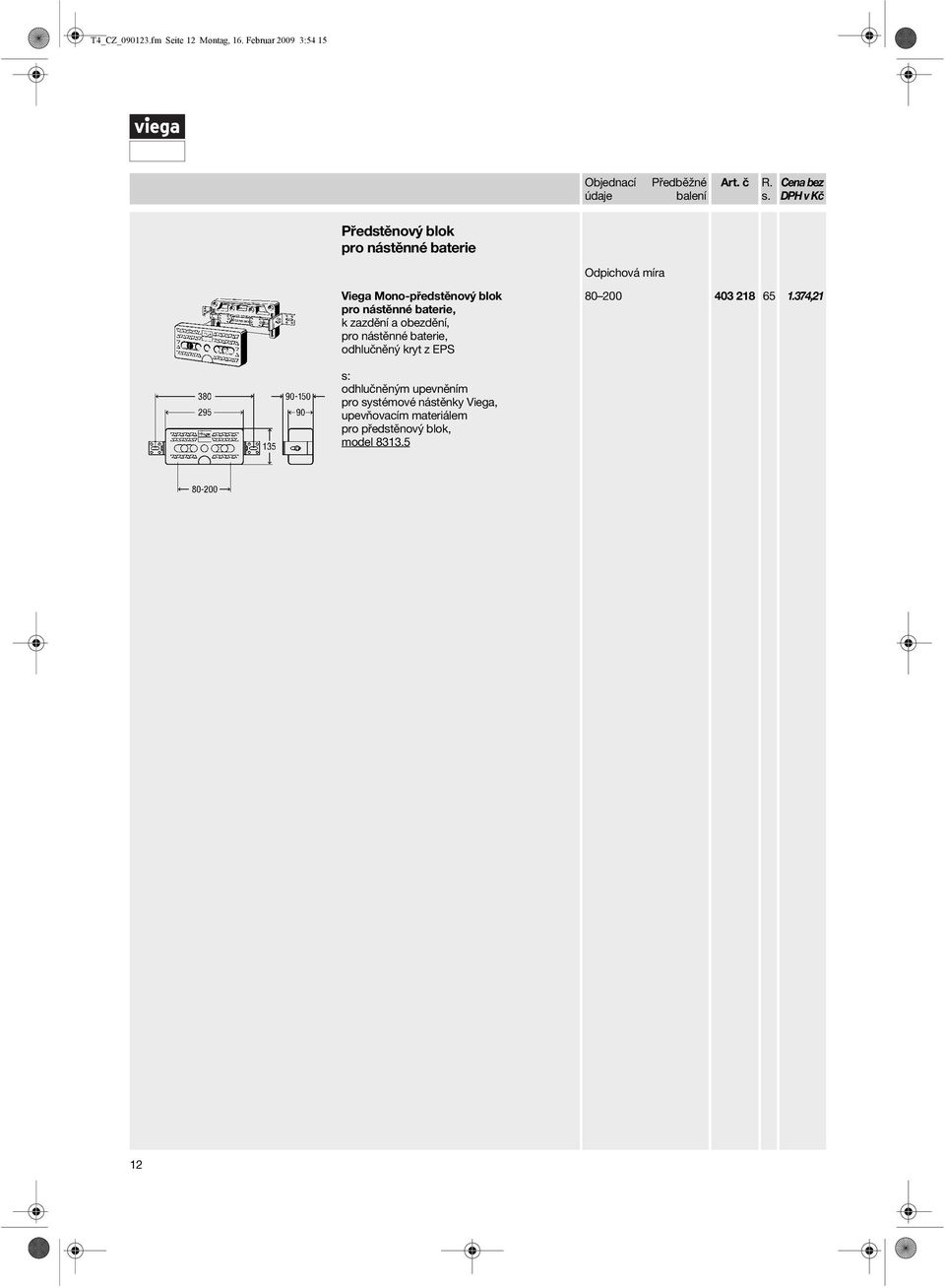

12 _CZ_ fm Seite 12 Montag, 16. Februar :54 15 Předstěnový blok pro nástěnné baterie Odpichová míra Viega Mono-předstěnový blok pro nástěnné baterie, k zazdění a obezdění, pro nástěnné baterie, odhlučněný kryt z EPS ,21 odhlučněným upevněním pro systémové nástěnky Viega, upevňovacím materiálem pro předstěnový blok, model
