1 VIESMANN VITOCELL 100 V Vertikální zásobníkový ohřívač vody Objem 390 litrů List technických údajů Obj. č. aceny:vizceník Pokyny pro uložení: Složka Vitotec, registr 17 VITOCELL 100 V Typ CVW Vertikální zásobníkový ohřívač vody z oceli se smaltováním Ceraprotec 4/2007

2 Informace o výrobku Smaltovaný zásobníkový ohřívač vody s vnitřním ohřevem k ohřevu pitné vody ve spojení s tepelným čerpadlem, kotli, nástěnnými kotli a/nebo se solárními zařízeními resp.elektrickou topnou vložkou. Vhodný pro zařízení podle DIN 1988, EN a DIN Stručný přehled výhod & Nádrž zásobníku s antikorozní úpravou, z oceli se smaltováním Ceraprotect. Dodatečná katodická ochrana v podobě hořčíkové anody, anoda napájená el. proudem může být dodána jako příslušenství. & Ohřev celého objemu vody pomocí topné spirály, zavedené hluboko až na dno zásobníku. & Vysoký komfort přípravy teplé vody díky rychlému, stejnoměrnému ohřevu velkoryse dimenzovanou topnou spirálou. & Nepatrné ztráty tepla díky vysoce účinné celkové izolaci z měkké polyuretanové pěny k usnadnění montáže snímatelná. & Na přání je možné zapojení až dvou el. topných tyčí a jednoho solárního zařízení (pomocí externího výměníku tepla). A hořčíková anoda nebo anoda napájená el. proudem B zásobníkový ohřívač vody z oceli, se smaltováním Ceraprotect C vysoce účinná celková tepelná izolace z měkké polyuretanové pěny (bez freonů) D přípojka pro elektrickou topnou vložku EHE E revizní a čisticí otvor (také pro vestavbu elektrické topné vložky EHE) E ohřev celého objemu vody pomocí topné spirály zavedené hluboko až na dno zásobníku 2 VIESMANN VITOCELL 100 V

3 Technické údaje Technické údaje Kohřevu pitné vody ve spojení s tepelnými čerpadly a slunečními kolektory. Také vhodný pro kotel, dálková topení a nízkoteplotní topné systémy. Vhodné pro zařízení s(e) & teplotou výstupní topné vody až 110 C & teplotou pitné vody až 95 C & provozním tlakem na straně topné a pitné vody až 10 bar DIN reg. č. 0260/05 13 MC/E trvalý výkon* 1 90 C kw 109 při ohřevu pitné vody z 10 na 45 C a teplotě l/h 2678 výstupní topné vody... při níže uvedeném průtoku 80 C kw 87 topné vody l/h C kw 77 l/h C kw 48 l/h C kw 26 l/h 639 trvalý výkon* 1 při ohřevu pitné vody z 10 na 60 C a teplotě výstupní topné vody... při níže uvedeném průtoku topné vody 90 C kw 98 l/h C kw 78 l/h C kw 54 l/h 929 průtok topné vody pro uvedené výkony m 3 /h 3,0 odběrné množství l/min 15 odběrné množství vody bez dohřívání objem zásobníku ohřátýna45 C, l 280 voda s teplotou t = 45 C (konstantní) objem zásobníku ohřátýna55 C, l 280 voda s teplotou t = 55 C (konstantní) doba ohřevu při připojení tepelného čerpadla s jmenovitým tepelným výkonem 16 kw a teplotou výstupní topné vody 55 nebo 65 C při ohřevupitnévodyz10na45 C min 60 při ohřevupitnévodyz10na55 C min 77 max. připojitelný výkon tepelného čerpadla kw 16 při teplotě výstupní topné vody 65 C a teplotě teplé vody 55 C při uvedeném průtoku topné vody na soupravě solárního výměníku tepla (příslušenství) max. připojitelný počet kolektorů/plocha apertury Vitosol 200 F kusů 5 Vitosol 200 T/300 T m 2 6 koeficient výkonu N L ve spojení s jedním tepelným čerpadlem teplota zásobníku 45 C 2,4 50 C 3,0 pohotovostní ztráty q BS* 2 kwh/24 h 2,78 při rozdílu teplot 45 K rozměry délka (7) s tepelnou izolací mm 850 bez tepelné izolace mm 650 celková šířka s tepelnou izolací mm 918 bez tepelné izolace mm 881 výška s tepelnou izolací mm 1629 bez tepelné izolace mm 1522 klopná míra bez tepelné izolace mm 1550 hmotnost kg 190 kompl. s tepelnou izolací a topnou spirálou celková provozní hmotnost kg 582 s 1 elektrickou topnou vložkou EHE objem topné vody l 27 topná plocha m 2 4,1 *1 Trvalý výkon při jiných průtocích topné vody viz projekční návod k ohřívači Vitocell. Při projektování s uvedeným resp. stanoveným trvalým výkonem zahrňte do plánu i odpovídající oběhové čerpadlo. Uvedeného trvalého výkonu se dosáhne tehdy, když je jmenovitý tepelný výkon kotle než trvalý výkon. *2 Normované parametry podle DIN V VITOCELL 100 V VIESMANN 3

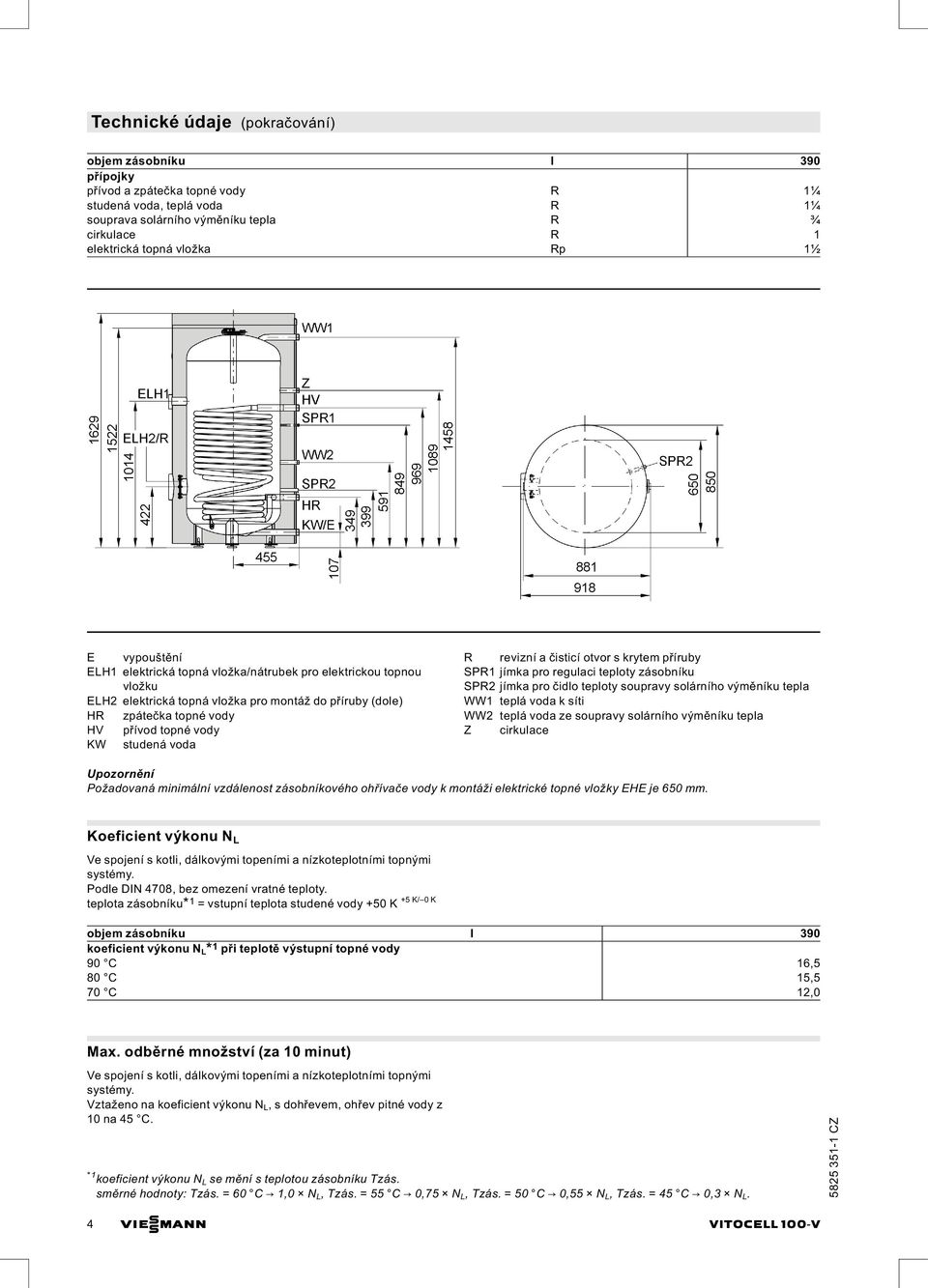

4 Technické údaje (pokračování) přípojky přívod a zpátečka topné vody R 1¼ studená voda, teplá voda R 1¼ souprava solárního výměníku tepla R ¾ cirkulace R 1 elektrická topná vložka Rp 1½ E vypouštění ELH1 elektrická topná vložka/nátrubek pro elektrickou topnou vložku ELH2 elektrická topná vložka pro montáž do příruby (dole) HR zpátečka topné vody HV přívod topné vody KW studená voda R revizní a čisticí otvor s krytem příruby SPR1 jímka pro regulaci teploty zásobníku SPR2 jímka pro čidlo teploty soupravy solárního výměníku tepla WW1 teplá voda k síti WW2 teplá voda ze soupravy solárního výměníku tepla Z cirkulace Upozornění Požadovaná minimální vzdálenost zásobníkového ohřívače vody k montáži elektrické topné vložky EHE je 650 mm. Koeficient výkonu N L Ve spojení s kotli, dálkovými topeními a nízkoteplotními topnými systémy. Podle DIN 4708, bez omezení vratné teploty. teplota zásobníku* 1 +5 K/ 0 K = vstupní teplota studené vody +50 K koeficient výkonu N L* 1 při teplotě výstupní topné vody 90 C 16,5 80 C 15,5 70 C 12,0 Max. odběrné množství (za 10 minut) Ve spojení s kotli, dálkovými topeními a nízkoteplotními topnými systémy. Vztaženo na koeficient výkonu N L, s dohřevem, ohřev pitné vody z 10 na 45 C. *1 koeficient výkonu N L se mění s teplotou zásobníku Tzás. směrné hodnoty: Tzás. = 60 C 1,0 N L,Tzás.=55 C 0,75 N L,Tzás.=50 C 0,55 N L, Tzás. = 45 C 0,3 N L. 4 VIESMANN VITOCELL 100 V

5 Technické údaje (pokračování) max. odběrné množství (l/min) při teplotě výstupní topné vody 90 C C C 46 krátkodobý výkon (za 10 minut) Ve spojení s kotli, dálkovými topeními a nízkoteplotními topnými systémy. Vztaženo na koeficient výkonu N L ohřev pitné vody z 10 na 45 C bez omezení vratné teploty. krátkodobý výkon (l/10 min) při teplotě výstupní topné vody 90 C C C 455 Průtokové odpory průtokový odpor na straně pitné vody průtokový odpor na straně topné vody VITOCELL 100 V VIESMANN 5

6 Stav při dodávce Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. & ochranná hořčíková anoda & samostatně zabalená tepelná izolace z polyuretanové měkké pěny & 2přivařené jímky pro čidlo teploty zásobníku resp. regulátor teploty & stavěcí nožky Tepelná izolace s plastovým povrchem ve stříbrné barvě "vitosilber". Projekční pokyny Jímky Do zásobníkového ohřívače vody jsou navařené 2 jímky. rozměr SPR1 (viz strana 4) SPR2 (viz strana 4) a mm 10,2 21,3 b mm 7,0 16,0 c mm 175,0 200,0 Záruka Naše záruka na zásobníkový ohřívač vody předpokládá, že voda určená k ohřátí odpovídá kvalitě pitné vody dle platného nařízení opitnévodě a že zařízení pro úpravu vody pracují bezporuchově. Teplosměnná plocha Teplosměnná plocha, bezpečná a odolná vůči korozi (pitná voda/ topné médium) odpovídá provedení C podle DIN Elektrická topná vložka Při použití výrobků jiných firem musí mít našroubovatelné topné těleso nevytápěnou délku min. 100 mm. a elektrická topná vložka musí být vhodná pro použití do smaltovaných zásobníkových ohřívačů vody. 6 VIESMANN VITOCELL 100 V

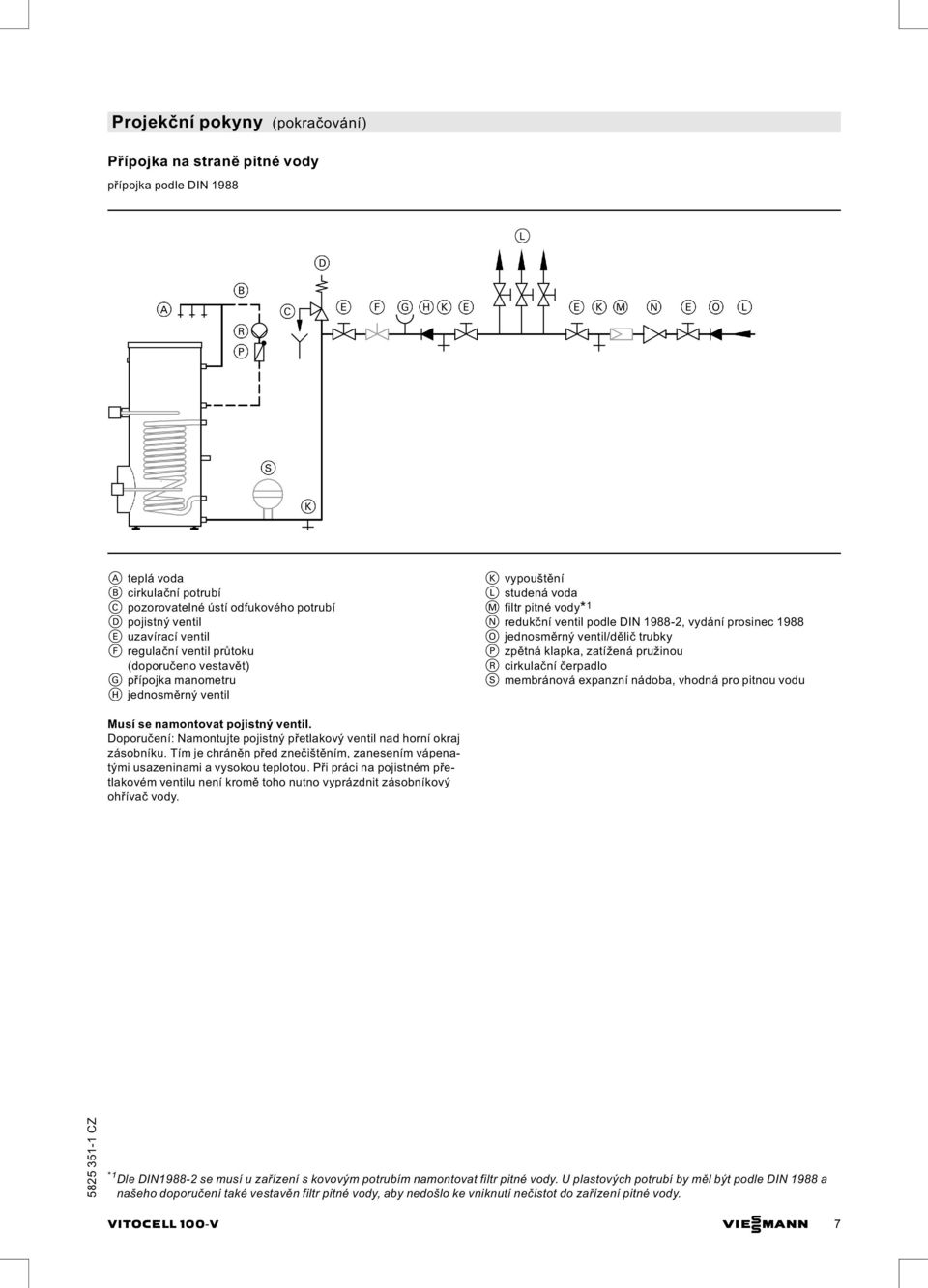

7 Projekční pokyny (pokračování) Přípojka na straně pitné vody přípojka podle DIN 1988 A teplá voda B cirkulační potrubí C pozorovatelné ústí odfukového potrubí D pojistný ventil E uzavírací ventil F regulační ventil průtoku (doporučeno vestavět) G přípojka manometru H jednosměrný ventil K vypouštění L studená voda M filtr pitné vody* 1 N redukční ventil podle DIN , vydání prosinec 1988 O jednosměrný ventil/dělič trubky P zpětná klapka, zatížená pružinou R cirkulační čerpadlo S membránová expanzní nádoba, vhodná pro pitnou vodu Musí se namontovat pojistný ventil. Doporučení: Namontujte pojistný přetlakový ventil nad horní okraj zásobníku. Tím je chráněn před znečištěním, zanesením vápenatými usazeninami a vysokou teplotou. Při práci na pojistném přetlakovém ventilu není kromě toho nutno vyprázdnit zásobníkový ohřívač vody. *1 Dle DIN semusíuzařízení s kovovým potrubím namontovat filtr pitné vody. U plastových potrubí by měl být podle DIN 1988 a našeho doporučení také vestavěn filtr pitné vody, aby nedošlo ke vniknutí nečistot do zařízení pitné vody. VITOCELL 100 V VIESMANN 7

8 Projekční pokyny (pokračování) Příklad instalace s Vitocell 100 V (typcvw) A Vitocell 100 V (typcvw) B elektrická topná vložka EHE C teplá voda D cirkulační čerpadlo E čidlo teploty zásobníku F od tepelného čerpadla G studená voda Příslušenství Elektrická topná vložka EHE Možnost použitíjenuměkkéastředně tvrdé vody do 14 dh (stupeň tvrdosti 2 / 2,5 mol/m 3 ) druh proudu a jmenovité napětí 3/N/PE 400 V/50 Hz druh krytí: IP 54 rozsah výkonu max. 6 kw jmenovitý příkon při normálním provozu/rychloohřevu kw jmenovitý proud A 8,7 8,7 8,7 doba ohřevu z 10 na 60 C elektrická topná vložka dole h 8,5 4,3 2,8 elektrická topná vložkanahoře h 4,0 2,0 1,3 zásobníkový ohřívač vodysvnitřním ohřevem pro přípravu teplé vody pomocí elektrické topné vložky EHE Vitocell 100 V objem ohřívaný topnou vložkou ELH1 (dole) l 294 (doba ohřevu z 10 na 60 C) ELH2 (nahoře) l 136 rozměry (s elektrickou topnou vložkou EHE) šířka a ELH1 (dole) mm 1048 šířka b ELH2 (nahoře) mm 1061 minimální vzdálenost od stěny pro montáž elektrické topné vložky EHE mm 650 hmotnost Vitocell 100 V kg 190 elektrická topná vložka EHE 2/4/6 kw kg 2 8 VIESMANN VITOCELL 100 V

9 Příslušenství (pokračování) Vitocell 100 V se 2 elektrickými topnými vložkami EHE ELH1 elektrická topná vložka/nátrubek pro elektrickou topnou vložku (nahoře, šířka b ) ELH2 elektrická topná vložka pro montáž do příruby (dole, šířka a) Souprava solárního výměníku tepla obj. č Kpřipojení slunečních kolektorů na zásobníkový ohřívač vody. Vhodné pro zařízení podle DIN Až do celkové tvrdosti pitné vody 20 dh (3,6 mol/m 3 ). přípust. teploty na solární straně 140 C na straně topné vody 110 C na straně pitné vody při kotlovém provozu 95 C při solárním provozu 60 C přípust. provozní tlak: 10 bar (na solární straně, nastraně topné a pitné vody) zkušební tlak: 13 bar (na solární straně, nastraně topné a pitné vody) A souprava solárního výměníku tepla VITOCELL 100 V VIESMANN 9

10 Příslušenství (pokračování) Oběhové čerpadlo na ohřev zásobníku obj. č typ čerpadla UP VIRS 30/6 1 VI TOP S 40/4 napětí V~ příkon W připojení R 1 1¼ DN 40 připojovací kabel m 4,7 4,7 4,7 pro horkovodní kotel do 40 kw od 40 do 70 kw od 70 kw obj. č a obj. č Pojistná skupina podle DIN 1988 A obj. č B obj. č C obj. č Pojistná skupina skládající se z: & uzavíracího ventilu & jednosměrného ventilu a kontrolního hrdla & hrdla přípojky manometru & membránového pojistného přetlakového ventilu DN 20/R 1 max. vytápěcí výkon 150 kw & 10 bar: obj. č & a 6 bar: obj. č Technické změny vyhrazeny! Viessmann spol. s r.o. Chrášťany Rudná u Prahy Telefon: Telefax: Tištěno na ekologickém papíru běleném bez chlóru 10 VIESMANN VITOCELL 100 V
