1 Návod k použití a montáži ET E S

2 Informace k obalovému materiálu a pokyny k likvidaci Vážená zákaznice, vážený zákazníku! Náš vysoce hodnotný výrobek vyžaduje pro dlouhý transport až k Vám účinný ochranný obal. Při jeho dimenzování se omezujeme jen na bezpodmínečně nutné. Všechny použité obalové materiály jsou ekologické a recyklovatelné. Kartony jsou z 80 až 100 % ze starého papíru. Dřevěné díly nejsou chemicky ošetřeny. Fólie jsou z polyetylénu (PE), vázací pásky z polypropylénu (PP) a obložení z pěnového polystyrénu (PS) bez freonů. Tyto materiály jsou čisté sloučeniny uhlovodíku a jsou recyklovatelné. Jejich úpravou a recyklací šetříte suroviny a snižujete množství odpadu. Adresy středisek pro likvidaci starých spotřebičů obdržíte na Vašem Obecním úřadě. Pomozte, prosím, tímto způsobem k ekologické likvidaci případně k recyklaci. Aby Vám gril dlouho přinášel radost, věnujte se, prosím, zejména kapitole 3 a 4 tohoto Návodu k použití. Obsah 1. Montáž 4 Před vestavbou 4 Vestavba 5 Elektrické připojení 5 Pozor 6 Montážní sada 6 2. Ovládání To je Váš nový lávový gril 7 Ovladač 7 Vodní lázeň 7 Grilovací topná tělesa 8 Grilování nad vodní lázní 8 Grilování nad lávovými kameny 9 Tabulka Na co musíte dávat pozor 11 Před prvním grilováním 11 Důležitá upozornění Péče, čištění 12 Ošetřování grilu 12 Čištění 12 Malé nečistoty na sklokeramické ploše 13 Velké nečistoty na sklokeramické ploše

3 1. Montáž Před vestavbou Tento vestavný gril s lávovými kameny je určen ke vsazení do výřezu pracovní desky. Připojení spotřebiče smí provést jen koncesovaný elektrikář, neboť pak je zaručeno, že jsou dodrženy zákonné předpisy a podmínky připojení, které jsou stanoveny místními elektrorozvodnými podniky. Rozměry k vestavbě najdete na obrázku. Vestavba Použití dřevěných zakončovacích lišt z masivního dřeva na pracovních deskách za vestavnou varnou deskou je přípustné tehdy, když jsou dodrženy minimální odstupy. Použití umělohmotných zakončovacích lišt na stěnu není přípustné. Barevné změny povrchových ploch jsou zapříčiněny působením světla. Gril vsaďte do výřezu a upevněte výztužemi. Gril musí být instalován tak, aby ovládací prvky byly vpředu. 4 U vestavného nábytku musí být umělohmotné obložení případně dýha zpracovány žáruvzdorným lepidlem. Jinak se mohou, zejména na úzkých stranách, zdeformovat nebo uvolnit. Neobroušené hrany výřezu zapečeťte vodotěsným materiálem např. silikonem. Postupujte tak, aby pod gril mohla být postavena nádoba o objemu nejméně 2,5 litru. Elektrické připojení Při elektrickém připojování grilu je nutné počítat s instalací odpojovacího zařízení s odstupem kontaktů min. 3 mm, které umožní všepólové odpojení od sítě. Vhodnými odpojovacími zařízeními jsou LS spínač a jističe. Použitý připojovací kabel musí být min. typu HO5VV-F, resp. HO5VVH2-F. Průřez: - 3G 1,5,mm 2. 5

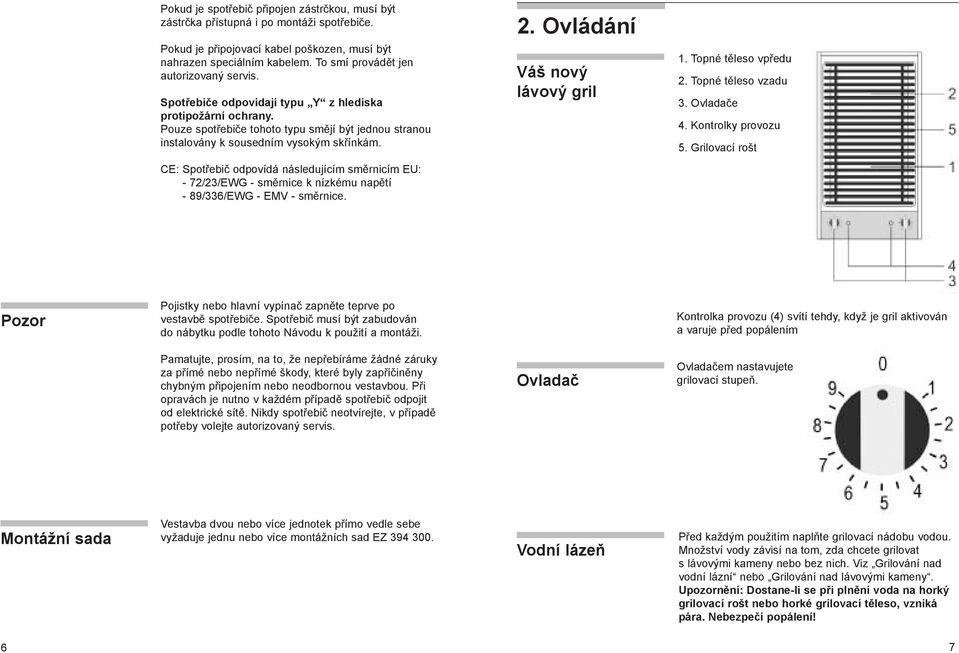

4 Pokud je spotřebič připojen zástrčkou, musí být zástrčka přístupná i po montáži spotřebiče. Pokud je připojovací kabel poškozen, musí být nahrazen speciálním kabelem. To smí provádět jen autorizovaný servis. Spotřebiče odpovídají typu Y z hlediska protipožární ochrany. Pouze spotřebiče tohoto typu smějí být jednou stranou instalovány k sousedním vysokým skřínkám. CE: Spotřebič odpovídá následujícím směrnicím EU: - 72/23/EWG - směrnice k nízkému napětí - 89/336/EWG - EMV - směrnice. 2. Ovládání Váš nový lávový gril 1. Topné těleso vpředu 2. Topné těleso vzadu 3. Ovladače 4. Kontrolky provozu 5. Grilovací rošt Pozor Pojistky nebo hlavní vypínač zapněte teprve po vestavbě spotřebiče. Spotřebič musí být zabudován do nábytku podle tohoto Návodu k použití a montáži. Kontrolka provozu (4) svítí tehdy, když je gril aktivován a varuje před popálením Pamatujte, prosím, na to, že nepřebíráme žádné záruky za přímé nebo nepřímé škody, které byly zapříčiněny chybným připojením nebo neodbornou vestavbou. Při opravách je nutno v každém případě spotřebič odpojit od elektrické sítě. Nikdy spotřebič neotvírejte, v případě potřeby volejte autorizovaný servis. Ovladač Ovladačem nastavujete grilovací stupeň. Montážní sada Vestavba dvou nebo více jednotek přímo vedle sebe vyžaduje jednu nebo více montážních sad EZ Vodní lázeň Před každým použitím naplňte grilovací nádobu vodou. Množství vody závisí na tom, zda chcete grilovat s lávovými kameny nebo bez nich. Viz Grilování nad vodní lázní nebo Grilování nad lávovými kameny. Upozornění: Dostane-li se při plnění voda na horký grilovací rošt nebo horké grilovací těleso, vzniká pára. Nebezpečí popálení! 6 7

5 Grilovací topná tělesa Pokud je některé topné těleso vyklopeno nahoru, tak se z bezpečnostních důvodů samo vypne i tehdy, když je ovladač zapnutý. Po zapnutí můžete plynule nastavit výkon grilu. Při vypínání grilu otočte ovladač na 0. Při značném znečištění grilovacího tělesa otočte ovladač na stupeň 9. Po cca 10 minutách se přichycené zbytky jídla spálí, poté nastavte ovladač na 0. Grilování nad lávovými kameny Dříve než zapnete gril, musíte: Odejmout grilovací rošt a vyklopit vzhůru grilovací topná tělesa. Naplnit cca 0,7 litrů vody až po dolní značku. Vyndat z obalu lávové kameny a uložit je do nádoby na lávové kameny. Nádobu s lávovými kameny usadit doprostřed. Grilovací topná tělesa sklopit dolů. Vložit grilovací rošt. Předehřát cca 5 minut grilovací topná tělesa při nastavení ovladače na 9. Grilované potraviny tak získají svou teplotu vyzařováním tepla z kamenů. Před každým novým grilováním zkontrolovat stav vody v grilovací nádobě; vodu opět doplnit až po spodní značku. Grilování nad vodní lázní Dříve než zapnete gril, musíte: Odejmout grilovací rošt. Grilovací topná tělesa vyklopit nahoru. Z grilovací nádoby vyjmout nádobu s lávovými kameny. Naplnit cca 2,5 litrů vody až po horní značku. Grilovací topná tělesa natočit dolů. Vložit grilovací rošt. Předehřát cca 5 minut grilovací tělesa při nastavení ovladače na 9. Grilované potraviny tak získají svou teplotu vlivem vodní páry. Grilované maso zůstane šťavnatější. Maso je možné před položením potřít olejem. Odkapávající tuk se ihned ochladí ve vodní lázni, takže se nemůže vznítit. Po grilování vypustit vodu s tukem výpustným kohoutem. Libové maso je možné před vložením mírně potřít olejem. Byliny a koření marinujte před grilováním v oleji; tak se jejich aróma lépe uplatní. Lávové kameny nasávají odkapávající tuk a jsou nasyceny, když ztmavnou. Tehdy musíte kameny vyměnit. Odkapáváním tuku na horké lávové kameny vzniká kouř. Při grilování dbejte na stav vody v grilovací nádobě, vodu dolijte až po značku. 8 9

6 Tabulka Tabulka pro grilování nad lávovými kameny / nad vodní lázní Grilované potraviny Nastavení ovladače osmahnutí další grilování Celková doba grilování v minutách* klobása řízek uzená kotleta steak steak s kostí játra frikadely šašlik jehněčí kotleta krůtí řízek kuřecí stehno steak z lososa makrela pstruh pstruh v hliníkové fólii ** Uvedené grilovací doby jsou orientační a platí pro předehřátý gril. * Jídlo v polovině doby obraťte. ** Při grilování v hliníkové fólii jídlo neobracejte. Pokud gril nepoužíváte, zakryjte jej sklokeramickým krytem. 3. Na co musíte dávat pozor Před prvním grilováním Důležitá upozornění Zapněte gril bez jídla na tři minuty na nejvyšší stupeň. Tím odstraníte pach novosti. Zabraňte tomu, aby na sklokeramickou plochu upadly tvrdé předměty. Materiál je za určitých předpokladů choulostivý vůči mechanické zátěži. Nárazové zatížení v jednom bodu může vést k prasknutí sklokeramických ploch. Sklokeramický kryt nesmíte používat jako odkládací plochu. Připojovací kabely elektrických spotřebičů nesmějí přijít do styku s horkým grilem. Izolace připojovacích kabelů se poškodí. Pozor: U tohoto spotřebiče nesmíte používat dřevěné uhlí nebo podobné palivo. Pozor: Povrchové plochy jsou při zapnutém grilu horké. Udržujte děti z dosahu

7 4. Péče, čištění Ošetřování grilu Čištění Při správném ošetřování zůstane Váš gril dlouho hezký a bude se Vám snadno čistit. K ošetření skleněných dílů nebo oceli používejte houbu a mýdlový roztok (nebo prostředek, který je k dostání v obchodech), ale jen tehdy, když je spotřebič zcela vychladlý. Čistou suchou utěrkou jej vyleštěte. Ještě lepší je kůže na leštění. Důležité je čistit gril po každém použití. Používejte jen doporučené čisticí prostředky. Nepoužívejte parní čističe Kovové díly omyjte vlažným mycím roztokem a poté vyleštěte do sucha. Grilovací rošt můžete čistit ručně s přidáním zředěného mycího roztoku. Na smalt nepoužívejte tekutiny obsahující kyseliny (citrónovou šťávu, ocet atd.). Přichycené zbytky masa na grilovacím tělese můžete spálit rozehřátím grilovacího tělesa. Za tím účelem nastavte přepínač na stupeň 9. Po cca 10 minutách shoří všechny zbytky. Další případné zbytky odstraňte drátěným kartáčem. Při spalování zaschlých zbytků masa může dojít k tomu, že zbytky tuku na lávových kamenech hoří plamenem. Proto nenechávejte gril bez dozoru! Při vypouštění vody postavte pod vypouštěcí kohout žáruvzdornou nádobu. Otevřete kohout tak, že páčku zatlačíte dovnitř a otočíte o 90 vlevo. Poté kohout uzavřete tak, že páčku otočíte vpravo na doraz. Pokud je voda po vypuštění ještě horká, přilijte k ní event. studenou vodu, aby zchladla! Vyvarujte se škrábání a drhnutí, jinak vzniknou stálé škrábance. Přichycené nečistoty odstraňte jen měkkým kartáčem. Po očištění ošetřete spotřebič čistícím prostředkem na kov. Malé nečistoty na sklokeramické ploše Velké nečistoty na sklokeramické ploše Vhodné čisticí prostředky pro sklokeramické plochy: Čisticí prostředky Obdržíte v těchto centrech: Skleněné škrabky Obchody s domácími potřebami Obchody s elektrospotřebiči Obchody s kuchyňskými potřebami Zákaznický servis Náhradní čepele Obchody s domácími potřebami Drogérie Obchody s malířskými potřebami Zákaznický servis AKO mléko, Drogérie Aktivní čisticí prostředky Obchody s domácími potřebami pro sklokeramiku CERA CLEAN, Obchody s elektrospotřebiči Čisticí prostředky dr.bekmanna, Supermarkety Frisch Aktiv, Obchody s potravinami CERAN Sidol, Stahl-fix, Obchodní domy Čisticí prostředky pro varné desky, WECO, ZEKOL, Cera-fix, Hakasil Nevhodné čisticí prostředky: V žádném případě nepoužívejte drhnoucí houby nebo drhnoucí čisticí prostředky. Nesmíte používat chemicky agresivní čisticí prostředky, jako jsou spreje na trouby nebo odstraňovače skvrn Malé nečistoty na sklokeramické ploše odstraňte vlhkou utěrkou nebo teplým mycím roztokem. Zbytky mycího prostředku omyjte studenou vodu, poté plochu vytřete dobře do sucha. Skvrny od vody odstraníte octem, případně citrónem nebo prostředkem rozpouštějícím vápník. Odolné nečistoty a škraloupy odstraníte nejlépe skleněnou škrabkou. Pozor při manipulaci, nebezpečí poranění

8 Ujištění dovozce o vydání prohlášení o shodě Poznámky: Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o
