1 CZ Přeloženo z původního návodu DCT416

2 POKYNY PRO TERMOKAMERA DCT416 S PROGRAMEM, KTERÝ UMOŽŇUJE VYTVÁŘENÍ ZPRÁV INSTALACE PROGRAMU Poslední verze tohoto programu je dostupná na internetové adrese Vyberte příslušnou zemi a a značku nářadí DEWALT. Do pole Rychlé vyhledání výrobku napište DCT416. Na levé straně se zobrazí v části dokumenty odkaz SOFTWARE. Klikněte na odkaz DOWNLOAD a soubor si uložte do PC. Otevřete a spusťte soubor DEWALT Imaging Thermometer PC setup.exe. Jakmile bude tento program nainstalován, na ploše bude zobrazena příslušná ikonka. PŘENOS ULOŽENÝCH OBRÁZKŮ DO POČÍTAČE (OSOBNÍ POČÍTAČ) Termokamera DCT416 ukládá obrázky do složek na micro SD kartu. Po každém zapnutí tohoto přístroje je automaticky vytvořena nová složka. Každý uložený obrázek bude obsahovat vizuální i tepelné zobrazení a bude uložen ve formátu bitové mapy (.bmp). Chcete-li přenést obrázek do počítače, vyjměte micro SD kartu z termokamery a vložte ji vhodné čtečky karet. Pro nalezení souborů na micro SD kartě použijte program Windows Explorer a zkopírujte kompletní složky do počítače. Jakmile budou obrázky bezpečně přeneseny do počítače, zajistěte, aby byla karta vložena zpět do termokamery DCT416. Windows Explorer je ochranná známka společnosti Microsoft. NASTAVENÍ PROGRAMU JAZYKY 1. Proveďte dvojklik na ikonku programu pro Termokameru, aby došlo k spuštění tohoto programu. 2. Chcete-li zvolit jiný jazyk, použijte nabídku rozbalovací lišty Nástroje (Tools) a zvolte možnost Jazyk (Language). Objeví se rozbalovací lišta s nabídkou dostupných jazyků. Vyberte si požadovaný jazyk a stiskněte tlačítko OK. Musíte provést restart tohoto programu, aby došlo k provedení změny. 2

Klikněte na odkaz DOWNLOAD a soubor si uložte do PC. Otevřete a spusťte soubor DEWALT Imaging Thermometer PC setup.exe.

3 ŠABLONY Pro přizpůsobení programu jsou k dispozici čtyři šablony. Tyto šablony jsou Údržba, Budovy, Mechanický/Elektrický a Vlastní (Maintenance, Building, Mechanical/Electrical a Custom). Chcete-li zvolit požadovanou šablonu, použijte rozbalovací lištu Nástroje (Tools) a zvolte možnost Šablona (Template). Vyberte si požadovanou šablonu a stiskněte tlačítko OK. Musíte provést restart tohoto programu, aby došlo k provedení změny. POPIS: NABÍDKY Program má tři hlavní nabídky: Titulní strana (Title Page): Výběr obrázku (Image Select): Inspekční data (Inspection Data): Obsahuje název, datum, rámcové poznámky a jeden obrázek. Importuje všechny obrázky, které náleží do zprávy a přizpůsobuje nastavení prolínání obrázku a tepelné/vizuální zarovnání. Zadejte všechna příslušná data pro každý obrázek, včetně podrobností týkajících se umístění, rozměrů, doporučených dalších kroků a priority. Jsou hlášeny také údaje týkající se emisivity, teploty bodu a odrazné teploty. 3

Musíte provést restart tohoto programu, aby došlo k provedení změny.

4 ZAHÁJENÍ NOVÉ ZPRÁVY IMPORTOVÁNÍ A ÚPRAVY OBRÁZKŮ Chcete-li zahájit novou zprávu, přejděte na záložku Výběr obrázku (Image Select) a zvolte možnost Projít (Browse). Přejděte do složky, ve které se nachází uložené obrázky. Vyberte obrázek a použijte volbu Otevřít (Open). Všechny obrázky ve složce se načtou do náhledového okna. Můžete kliknout na volbu Přidat vše (Add All), aby došlo k načtení všech obrázků do programu nebo můžete zvýraznit jeden obrázek a potom můžete kliknout na volbu Přidat (Add). Každý obrázek může být upraven tak, aby bylo přizpůsobeno nastavení prolínání viditelného stejně jako zarovnání obrázku. Klikněte na obrázek a potom použijte rozbalovací lištu Míchání vidit. (Visible Blend) a šipky pro volbu Zarovnání obrazu (Image Alignment). 4

Můžete kliknout na volbu Přidat vše (Add All), aby došlo k načtení všech obrázků do programu nebo můžete zvýraznit jeden obrázek a potom můžete kliknout na volbu Přidat (Add).

5 TITULNÍ STRANA Po načtení všech obrázků zvolte nabídku Titulní strana (Title Page). Nabídka Titulní strana (Title Page) provádí úpravu titulní strany zprávy. Klikněte na tlačítko Nastavit obr. (Set Image), aby došlo k výběru obrázku, který bude na titulní straně. Zde se nachází také pole pro doplnění položek název společnosti, autor zprávy, datum a rámcové poznámky. 5

6 INSPEKČNÍ DATA Nabídka Inspekční data (Inspection Data) obsahuje pole pro zadání dalších informací týkajících se každého zvoleného obrázku. Chcete-li procházet jednotlivé obrázky, klikněte na tlačítko Předch. (Previous) nebo Další (Next). U každého jednotlivého obrázku mohu být vyplněna všechna pole v dolní části okna. ZPRÁVA PŘETRVÁVAJÍ PODROBNOSTI V nabídce rozbalovací volby Nástroje se nachází volba nazvaná Zpráva přetrvávají Podrobnosti (Persist Report Details). Je-li vybrána tato volba, budou v celé zprávě duplikována pole, jako jsou Operátor, Místo a Zařízení (Operator, Location a Equipment). Po zkopírování informace může být tato funkce znovu vypnuta, aby nedocházelo k nechtěnému kopírování informace. Informace je v dokumentu kopírována pouze dopředu. Například, je-li tato funkce zvolena na straně 3 u zprávy, která má 10 stran, informace bude kopírována od strany 3 dále a strany 1 a 2 zůstanou beze změny. 6

ZPRÁVA PŘETRVÁVAJÍ PODROBNOSTI V nabídce rozbalovací volby Nástroje se nachází volba nazvaná Zpráva přetrvávají Podrobnosti (Persist Report Details).

7 ULOŽENÍ, ODESLÁNÍ, TISK Po dokončení souboru Inspekční data (Inspection Data) uložte projekt stisknutím volby Ulož Report projekt (Save Report Project) nebo stisknutím ikonky diskety. Zpráva může být také uložena jako soubor PDF stisknutím volby Generování PDF reportu (Generate PDF Report). Přejete-li si to, vaše zpráva může být nyní vytištěna nebo může být připojena k u jako soubor typu PDF a může být odeslána. 7

Zpráva může být také uložena jako soubor PDF stisknutím volby Generování PDF reportu (Generate PDF

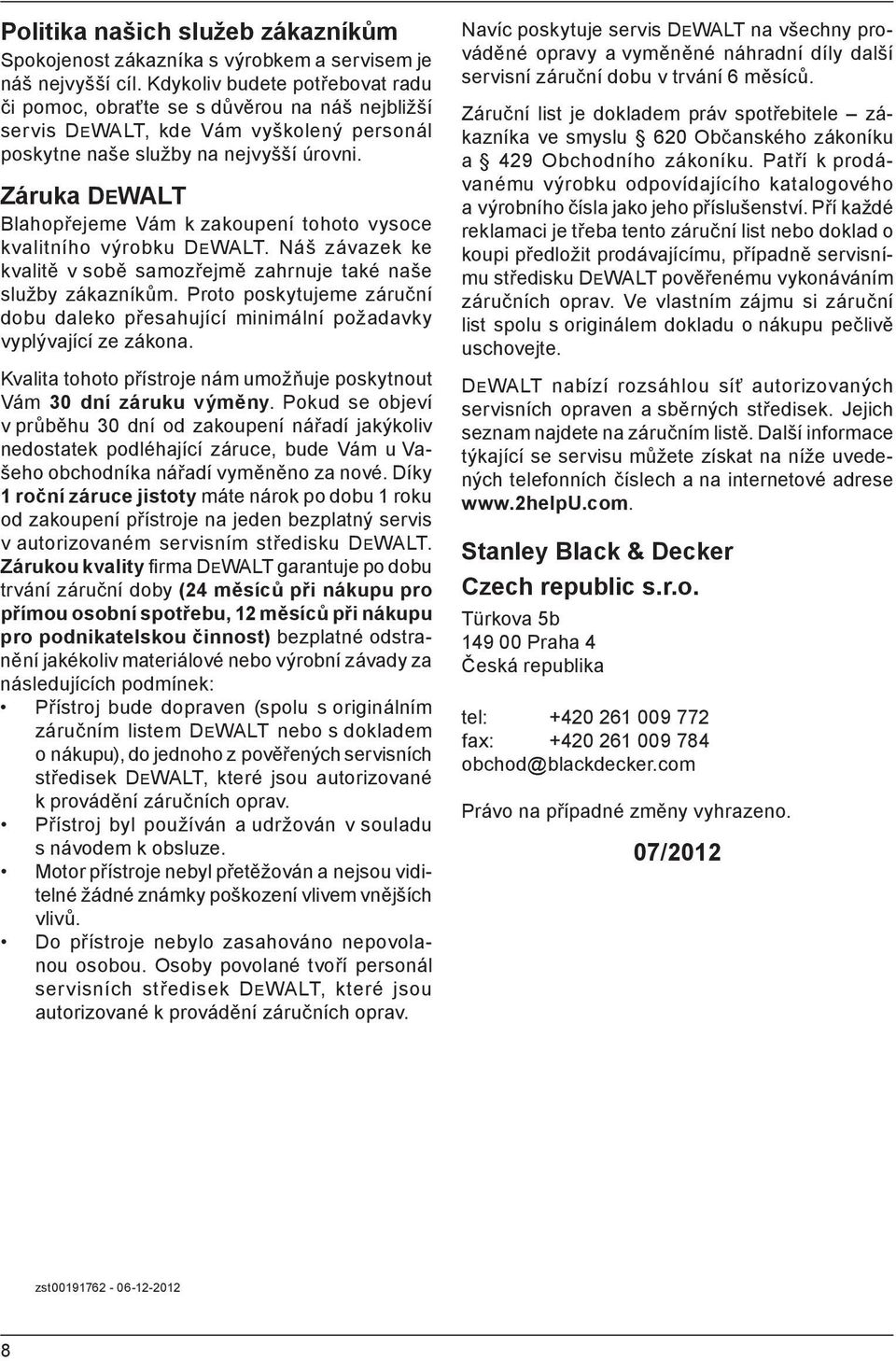

8 Politika našich služeb zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoliv budete potřebovat radu či pomoc, obraťte se s důvěrou na náš nejbližší servis DEWALT, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoce kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto poskytujeme záruční dobu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje poskytnout Vám 30 dní záruku výměny. Pokud se objeví v průběhu 30 dní od zakoupení nářadí jakýkoliv nedostatek podléhající záruce, bude Vám u Vašeho obchodníka nářadí vyměněno za nové. Díky 1 roční záruce jistoty máte nárok po dobu 1 roku od zakoupení přístroje na jeden bezplatný servis v autorizovaném servisním středisku DEWALT. Zárukou kvality fi rma DEWALT garantuje po dobu trvání záruční doby (24 měsíců při nákupu pro přímou osobní spotřebu, 12 měsíců při nákupu pro podnikatelskou činnost) bezplatné odstranění jakékoliv materiálové nebo výrobní závady za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem DEWALT nebo s dokladem o nákupu), do jednoho z pověřených servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Přístroj byl používán a udržován v souladu s návodem k obsluze. Motor přístroje nebyl přetěžován a nejsou viditelné žádné známky poškození vlivem vnějších vlivů. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Navíc poskytuje servis DEWALT na všechny prováděné opravy a vyměněné náhradní díly další servisní záruční dobu v trvání 6 měsíců. Záruční list je dokladem práv spotřebitele zákazníka ve smyslu 620 Občanského zákoníku a 429 Obchodního zákoníku. Patří k prodávanému výrobku odpovídajícího katalogového a výrobního čísla jako jeho příslušenství. Pří každé reklamaci je třeba tento záruční list nebo doklad o koupi předložit prodávajícímu, případně servisnímu středisku DEWALT pověřenému vykonáváním záručních oprav. Ve vlastním zájmu si záruční list spolu s originálem dokladu o nákupu pečlivě uschovejte. DEWALT nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek. Jejich seznam najdete na záručním listě. Další informace týkající se servisu můžete získat na níže uvedených telefonních číslech a na internetové adrese Stanley Black & Decker Czech republic s.r.o. Türkova 5b Praha 4 Česká republika tel: fax: obchod@blackdecker.com Právo na případné změny vyhrazeno. 07/2012 zst

Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoce kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

9 STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O. Türkova 5b Praha 4 Česká Republika Tel.: Fax: Servis: obchod@sbdinc.com STANLEY BLACK & DECKER SLOVAKIA S.R.O. Tomášikova 50b Bratislava Tel.: Fax: obchod@sbdinc.com BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BAND SERVIS Klášterského Praha 4 Tel.: Fax: j.kraus@bandservis.cz bandservis@bandservis.cz BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Južná trieda 17 (budova TWD) Košice Tel.: bandserviske@zoznam.sk 9

: 00420 577 008 550,1 Fax: 00420 577 008 559 www.bandservis.cz bandservis@bandservis.cz BAND SERVIS Klášterského 2 140 00 Praha 4 Tel.: 00420 244 403 247 Fax: 00420 241 770 167 j.kraus@bandservis.

10 10
