1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: Nikobus software ruční režim Obor: Elektrikář silnoproud Ročník: 3. Zpracoval: Ing. Jaromír Budín, Ing. Jiří Šima Střední odborná škola Otrokovice, 2010 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 ESIII-14 NIKOBUS SOFTWARE RUČNÍ REŽIM 1 Popis Při spuštění programu budou údaje projektu na obrazovce odpovídat vždy první aktivaci. Pokud si přejete spustit nový projekt, postupujte podle popisu ve Spuštění nového projektu. Pokud si chcete otevřít projekt, který již existuje, postupujte podle pokynů v otevřeném existujícím projektu. Vytvoření nového projektu Při vytváření nového projektu je důležité, aby byly vyplněny kompletní údaje v otevřeném oknu Project. Tato data slouží pro tiskárnu a při práci s hodinami.

3 Mohou být vložena následující data: Jméno instalujícího Telefonní číslo instalátora Jméno zákazníka Telefonní číslo zákazníka Pod tímto se nachází projektové informační pole, ve kterém jsou zapsány další informace týkající se projektu. V dolní části obrazovky se nachází Pole volných dnů. Pokud zákazník má pevně dané víkendové dny, musí být označeny zde. PC-Link modul (05-200) využívá tato data k provedení hodinových funkcí pouze ve víkendové dny nebo jen v pracovní dny. Jako standard jsou vybrány sobota a neděla za víkendové dny. Vyplňte všechny údaje a klikněte na tlačítko OK. Základní obrazovka softwaru Nikobus bude otevřena. Všechny údaje v okně Informace o projektu lze změnit nebo doplnit v pozdějším stadiu. Otevření existujícího projektu Pokud si přejete upravit projekt, který byl již vytvořen, můžete přímo kliknout na tlačítko OK na obrazovce Informace o projektu (Project Info). Základní okno softwaru Nikobus bude otevřeno. Klikněte na soubor Otevřít v menu liště. Najděte adresář a soubor, který si přejete otevřít a klikněte na tlačítko Otevřít. Práce s adresáři a soubory je vysvětlena později v této příručce.

4 Základní obrazovka softwaru Nikobus se skládá z několika složek. Záhlaví: podobně jako u ostatních programů Windows bylo záhlaví umístěno v horní části obrazovky. Menu: menu se nachází těsně pod záhlavím. Obsahuje Menu, Soubor, Úpravy, Program, View, Window a Help. Standardní panel nástrojů: různé ikony umožní přímý přístup k nejčastějším položkám menu, aniž byste museli otevřít strukturu menu. Ikony jsou umístěny na standardním panelu nástrojů (pod menu). Function bar (Funkční lišta): Ikony tohoto baru (nacházející se vedle standardního panelu nástrojů) umožňují přímý přístup k většině funkcí Nikobus.

5 Kromě toho je základní obrazovka rozdělena na dvě velké skupiny. První část obsahuje přehled údajů o projektu. Ten je umístěn na levé straně obrazovky. V tuto chvíli se zobrazí panel nástrojů velkými ikonami. V úvodní obrazovce je stručné vysvětlení jednotlivých ikon projektu uvedených v panelu nástrojů Project. V projektu Přehled budete mít možnost vypracovat projekt ve stromové struktuře. Zde budou všechny vstupní a výstupní moduly dány do jedné místnosti. Místnosti mohou být přidány nebo odstraněny stejně jako Nikobus komponenty (senzory). Připojovací list: informační okno Connection seznam lze najít na pravé straně okna přehled údajů o projektu. To vám poskytne podrobné informace o jednotlivých součástech projektu a jejich programování. Stavový řádek: Na levé straně nabízí kontext související informace. Na pravé straně stavového řádku jsou zobrazeny ikony a informace týkající se projektu. Opět platí, že jsou závislé na obrazovkách, ve kterých se nacházíte. Více informací bude poskytnuto později v manuálu.

6 V této části manuálu budou ukázány některé základní postupy a jednoduché programování se softwarem Nikobus. Nejlepším způsobem je provést tyto kroky přímo. Pokud byste chtěli vidět konečný výsledek, můžete otevřít soubor Nikobus projekt 1.nkb. Tento soubor je dodáván jako součást CD-ROM a lze ho nalézt v adresáři \ Příklady \. Spuštění programu Start Nikobus software - jak je popsáno v bodě 3.1 tohoto manuálu. Dokončení projektu Je třeba vyplnit všechny položky v okně Informace o projektu: jméno, telefonní číslo instalátora a zákazníka. V případě potřeby lze další informace týkající se projektu nalézt v oblasti informace o projektu. Pokud má být zákazník schopen vyvolat instalaci pomocí modemu, musí být telefonní číslo zákazníka uvedeno v Tel. pole. V této oblasti mohou být použity pouze číselné údaje. Musíte napsat, například a ne 03/ Předčíslí zákazníka musí být také zahrnuto. Pokud je instalátorův modem připojen k analogové ústředně vnitřní linii, může být potřeba vložit jiné číslo (obvykle 0) k předcházení předčíslí tak, že vnější linka může být vybrána pro připojení. Obraťte se na manuál pro více informací. V dolní části obrazovky zaškrtněte víkendové dny, které jsou použitelné pro zákazníka. Pro většinu lidí standardní nastavení (sobota a neděle) bude stačit. Pokud však váš zákazník vlastní např. kadeřnictví, může být docela možné, že jeho víkendové dny budou stanoveny v neděli a v pondělí. Je velmi důležité vložit tuto informaci včas. Když pracujete s hodinovou funkcí modulu PC-Link (05-200), budou tyto informace použity k rozlišení mezi hodinovou činností, která musí proběhnout ve víkendové dny nebo v pracovní dny. Pro první projekt můžete ponechat víkendové dny v sobotu a neděli. Klikněte na tlačítko OK pro uložení dat v okně Informace o projektu a zavřete okno. Pojmenování vašeho prvního projektu Je vhodné, aby každý nový projekt měl svůj vlastní název. Pokud to nechcete dělat sami, program automaticky přiřadí název nového projektu. Pro první projekt bude použit název Nikobu1.nkb. Pro všechny následující projekty se číslo v názvu zvýší o jednu jednotku. Má-li program více projektů, bude snazší, pokud název souboru pojmenujete tak, aby připomínal něco důležitého o projektu. Např. může být použito jako název souboru jméno zákazníka.

7 Otevřete položku menu - Soubor a klikněte na tlačítko Uložit. Pak se otevře okno pro uložení, vyberte adresář, ve kterém chcete uložit nový soubor. Pokud je třeba, můžete vytvořit nový samostatný adresář, do kterého uložíte své projekty. Mohli byste například vytvořit adresář - projekty Nikobus. V tomto adresáři můžete vytvořit další samostatný subadresář pro každého zákazníka (například zákaznik X). V adresáři každého zákazníka můžete vytvořit adresáře Nikobus soubory a Nikobus kresby. Tímto způsobem mohou být všechna data uložena v totožné dobře organizované struktuře. Pod název souboru zadejte Nikobus projekt 1. Klikněte na tlačítko Uložit. Program přidá rozšíření "NKB" za každý nový název souboru. Okno zmizí a název nového souboru se objeví v záhlaví. Přidání polohy nebo místa V obou standardních panelech nástrojů a přehledu údajů o projektu v liště okna najdete ikonu s domem a symbol plus (přidat umístění). Klikněte na tuto ikonu. Domek s názvem Location_1 se objeví v okně přehledu pod projektem panel nástrojů. Zadejte název panelu Distribuce garáže a potvrďte Enter. Distribuční panel byl připojen v garáži k projektu.

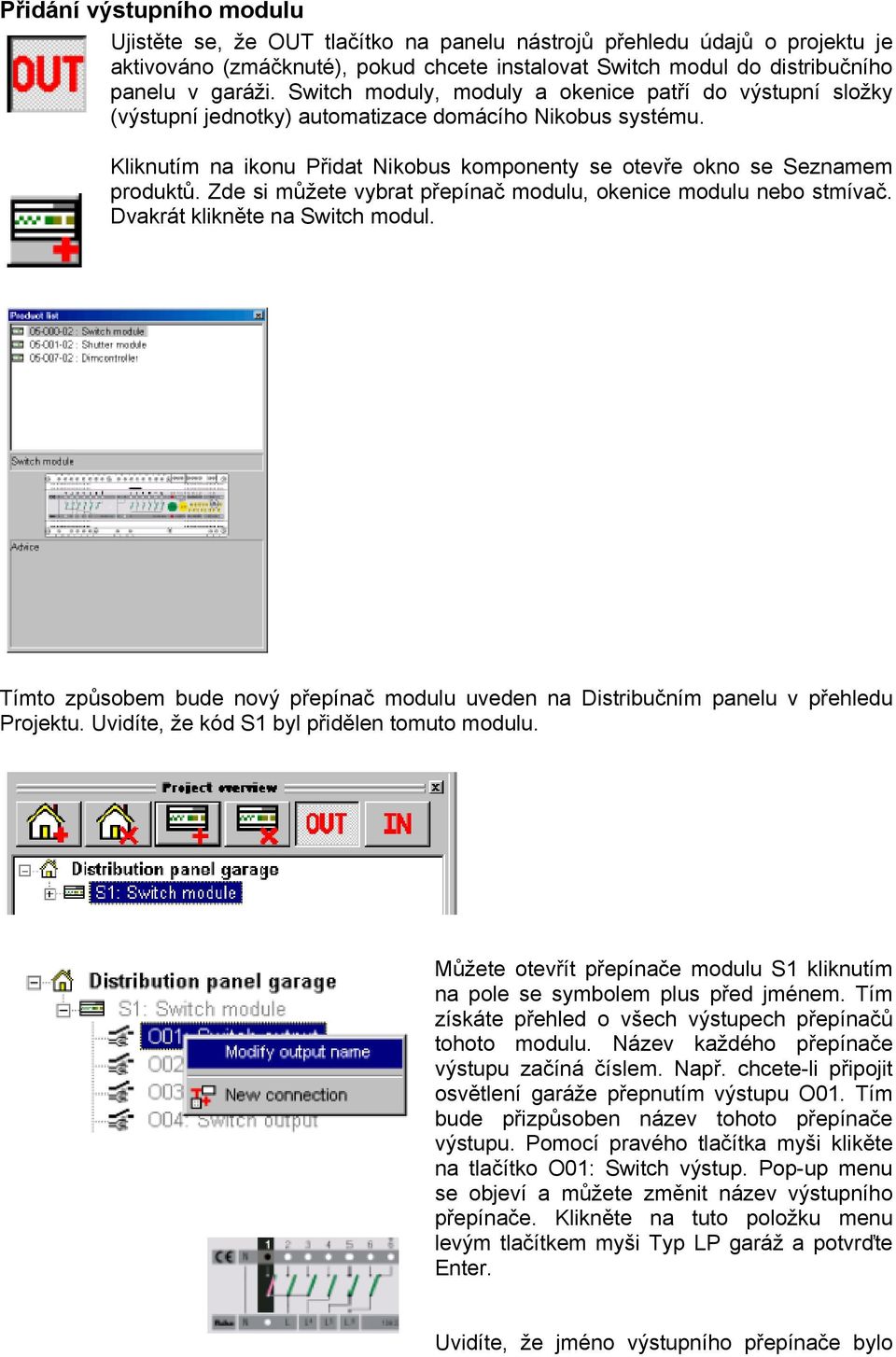

8 Přidání výstupního modulu Ujistěte se, že OUT tlačítko na panelu nástrojů přehledu údajů o projektu je aktivováno (zmáčknuté), pokud chcete instalovat Switch modul do distribučního panelu v garáži. Switch moduly, moduly a okenice patří do výstupní složky (výstupní jednotky) automatizace domácího Nikobus systému. Kliknutím na ikonu Přidat Nikobus komponenty se otevře okno se Seznamem produktů. Zde si můžete vybrat přepínač modulu, okenice modulu nebo stmívač. Dvakrát klikněte na Switch modul. Tímto způsobem bude nový přepínač modulu uveden na Distribučním panelu v přehledu Projektu. Uvidíte, že kód S1 byl přidělen tomuto modulu. Můžete otevřít přepínače modulu S1 kliknutím na pole se symbolem plus před jménem. Tím získáte přehled o všech výstupech přepínačů tohoto modulu. Název každého přepínače výstupu začíná číslem. Např. chcete-li připojit osvětlení garáže přepnutím výstupu O01. Tím bude přizpůsoben název tohoto přepínače výstupu. Pomocí pravého tlačítka myši klikěte na tlačítko O01: Switch výstup. Pop-up menu se objeví a můžete změnit název výstupního přepínače. Klikněte na tuto položku menu levým tlačítkem myši Typ LP garáž a potvrďte Enter. Uvidíte, že jméno výstupního přepínače bylo

9 změněno na O01: LP garáž. Lze použít jakýkoli požadovaný název. Např. LP zkratka znamená světlo, tím můžete zkrátit práci při vytváření popisky. Uvidíte, že program zachovává číslování O01 pro nový název. Budete dále upozorněni, že kresba modulu přepínače se objeví v horní části obrazovky v informačním okně. Jestliže jste právě vybrali výstup O01, uvidíte malou černou krabičku na výstupu prvního výkresu. Přidat nové umístění a tlačítko Budete uvažovat o rozdělení panelu v garáži na samostatné místo, garáž samotná pak má jiné umístění. Můžete vytvořit umístění Garáže kliknutím na ikonu Nové umístění. Nyní změnu názvu navrhl program na Garáž. Pak zadejte tento název kliknutím na klávesu Enter. Když chcete přidat tlačítko, klikněte na ikonu v panelu nástrojů na přehledovém okně. Tlačítka jsou součástí vstupních komponentů automatizace domácího Nikobus systému. Vyberte umístění Garáž a klikněte na Nikobus Přidat ikonu složky. Obsah Produkty bude nyní změněn. V tomto seznamu můžete nyní vybrat pouze vstupní komponenty. Předpokládejme, že chcete nainstalovat Nikobus se 2 ovládacími tlačítky na určité místo v garáži. Dvakrát klikněte na název : bus tlačítky se 2 operačními body. Objeví se výsledek - název BP1: bus tlačítko se 2 operačními body se objeví pod Garáž v přehledu projektu. Současně bude tlačítko zobrazeno automaticky v informačním okně.

10 Programovací tlačítko Nyní chcete, aby program nainstaloval tlačítko. Tímto tlačítkem chcete přepnout světla v garáži na rozsvícená a zhaslá. Stisknutím horní části tlačítka by měla vést k přepnutí do vypnutého stavu, zatímco stisknutím tlačítka ve spodní části bude mít za následek přepnutí na on (rozsvíceno). Odkaz nebo spojení (mezi vstupem a výstupem), přidáte kliknutím na ikonu Nové připojení v informačním okně nebo na panelu nástrojů. Ikona bude zobrazena pouze tehdy, pokud zvolíte novou komponentu do projektu přehled. V důsledku okna Vytvořit propojení bude otevřeno okno jako tady na obrázku vlevo. V tomto okně budete pracovat vždy zleva doprava. To znamená, že pro programování budete začínat od začátku, pak vyberete způsob připojení nebo funkci a teprve potom si vyberete tlačítko, které bude plnit tuto funkci. Výstup, který je naplánován, lze vybrat kliknutím S1: Switch modul. Přitom budou všechny výstupy při prvním spuštění modulu zobrazeny. Pokud chcete udělat něco s ohledem na místo v garáži, můžete nyní vybrat první výstup z tohoto modulu kliknutím O01: LP garáž. Po kliknutí na šipku v bílém horním části okna - Připojení režimu se všechny možné funkce na zvoleném modulu zobrazí. Chcete-li používat režim M1, což je duální tlačítko operace, pak klikněte na M01 (zapnuto / vypnuto). V okně vstup (vpravo Vytvořit spojení okna) budou nyní zobrazeny všechny vstupy. Tlačítko BP1 je uvedené v Garáž. Kliknutím na BP1: Autobus tlačítko, 2 operační body, bude mít za následek vizualizaci provozních bodů tohoto busu tlačítka. Nyní klikněte na tlačítko AB: vstup. Pro režim M1 neexistují žádné parametry. V tomto případě nemůžete zavádět žádné podmínky, které jsou závislé na stavu 230V anebo B vstupy tohoto přepínače modulu. Klikněte na malé okno AB stavu.

11 Dokončete své programování pro toto tlačítko a klikněte na tlačítko Přidat připojení. Pokud chcete zastavit programování, klikněte na tlačítko Zavřít. Zavřete okno Vytvořit připojení. Uvidíte, že v okně Connection byl aktualizován seznam. Připojení seznamu BP1 je zobrazeno. Z tohoto seznamu je zřejmé jaké operační body jsou zapojeny, který výstup z modulu je zapojen, který režim byl naprogramován a možná i stav nastavení T1 a T2, zda je podmínka naprogramována s 230V vstupy anebo B modul. Toho se týká filtrační funkce. Ale více o tom později. 2 Praktická cvičení Pomocí výše uvedené teoretické části a přiloženého souboru Nikobus-projekt 1. Nkb, dodaný na CD ROM realizujte tento úkol garáže. Použijte spínací jednotku a tlačítko. Postupujte dále podle pokynů vyučujícího na změnách v této úloze. Postup: 1. Vyberte příslušné jednotky. 2. Na vybraných jednotkách určete sběrnicový výstup. 3. Proveďte příslušné propojení jednotek s PC. 4. Proveďte otevření souboru v PC. 5. Proveďte naprogramování jednotek a tlačítka realizace osvětlení v garáži. 6. Realizujte různé časové režimy jednotek.

12 3 Otázky k měřené úloze 1. Z jakých částí (složek) se skládá základní obrazovka software NIKOBUS? a) Skládá se jen z Pracovní plochy. b) Skládá se ze Záhlaví, Menu, Standardního panelu nástrojů, Funkční lišty, Přehledu údajů o projektu, Připojeného listu, Stavového řádku. c) Skládá se jen z Pracovní plochy a Menu. 2. Jakou má vytvořený soubor příponu (typ souboru)? a) nkb b) pdf c) docx 3. Musí být při programování jednotek z PC navázáno propojení? a) Může i nemusí. b) Ne. c) Ano. 4. Jak přidáme umístění a nové tlačítko? a) Klikneme na Garáž, pak OUT, Přidej komponentu a vybereme příslušné tlačítko b) Klikneme na Garáž, pak IN, Přidej komponentu a vybereme příslušné tlačítko c) Klikneme na Garáž, pak IN, Přidej komponentu a vybereme příslušnou spínací Jednotku. 4 Řešení 1b); 2a); 3c); 4c) 5 Kritéria hodnocení Známka Kritéria 1 4 správné odpovědi 2 3 správné odpovědi 3 2 správné odpovědi 4 1 správná odpověď 5 0 správných odpovědí INTERNETOVÉ ZDROJE WWW: < >.
