Přepínač počítačů (KVM přepínač) Master View 8 : 1 CS138

Transkript

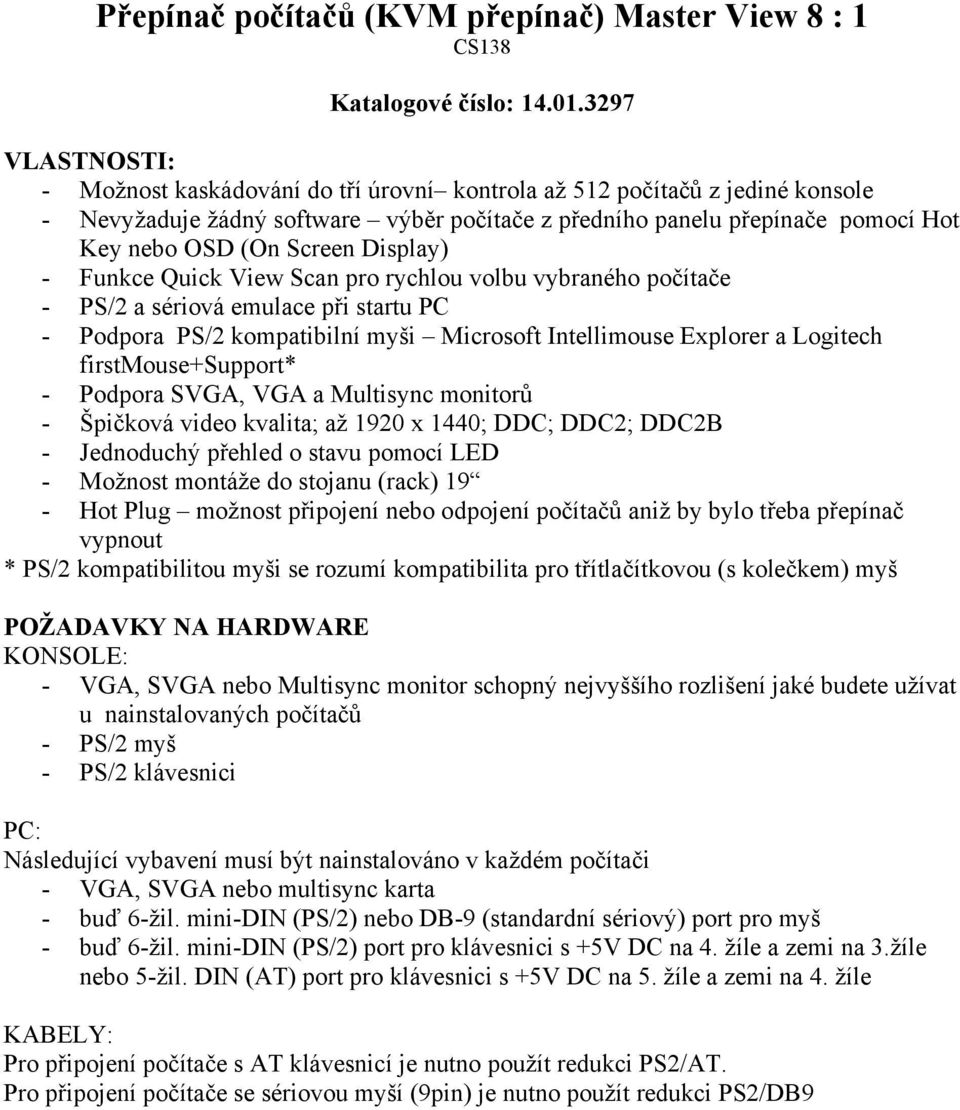

1 Přepínač počítačů (KVM přepínač) Master View 8 : 1 CS138 Katalogové číslo: VLASTNOSTI: - Možnost kaskádování do tří úrovní kontrola až 512 počítačů z jediné konsole - Nevyžaduje žádný software výběr počítače z předního panelu přepínače pomocí Hot Key nebo OSD (On Screen Display) - Funkce Quick View Scan pro rychlou volbu vybraného počítače - PS/2 a sériová emulace při startu PC - Podpora PS/2 kompatibilní myši Microsoft Intellimouse Explorer a Logitech firstmouse+support* - Podpora SVGA, VGA a Multisync monitorů - Špičková video kvalita; až 1920 x 1440; DDC; DDC2; DDC2B - Jednoduchý přehled o stavu pomocí LED - Možnost montáže do stojanu (rack) 19 - Hot Plug možnost připojení nebo odpojení počítačů aniž by bylo třeba přepínač vypnout * PS/2 kompatibilitou myši se rozumí kompatibilita pro třítlačítkovou (s kolečkem) myš POŽADAVKY NA HARDWARE KONSOLE: - VGA, SVGA nebo Multisync monitor schopný nejvyššího rozlišení jaké budete užívat u nainstalovaných počítačů - PS/2 myš - PS/2 klávesnici PC: Následující vybavení musí být nainstalováno v každém počítači - VGA, SVGA nebo multisync karta - buď 6-žil. mini-din (PS/2) nebo DB-9 (standardní sériový) port pro myš - buď 6-žil. mini-din (PS/2) port pro klávesnici s +5V DC na 4. žíle a zemi na 3.žíle nebo 5-žil. DIN (AT) port pro klávesnici s +5V DC na 5. žíle a zemi na 4. žíle KABELY: Pro připojení počítače s AT klávesnicí je nutno použít redukci PS2/AT. Pro připojení počítače se sériovou myší (9pin) je nutno použít redukci PS2/DB9

2 POPIS PŘEDNÍ STRANA 1. Kontrolky LED pro výstup On Line: Oranžové světlo znázorňuje, že počítač připojený k příslušnému výstupu je aktivní. Pokud LED bliká, znamená to, že tento výstup je užíván na kaskádovité připojení k dalšímu Master View přepínači. Vybraný: Zelené světlo znázorňuje právě připojený výstup. LED svítí stabilně v normálních podmínkách, ale bliká pokud je výstup připojen v Auto Scan režimu. 2. Tlačítka výběru portů Stisknutím se volí příslušný port. Současným stiskem a podržením tlačítek 1 a 2 déle než 3 sec. dojde k resetu klávesnice a myši. Současným stiskem tlačítek 7 a 8 se spustí Auto Scan režim 3. Reset Použijte tenkou pomůcku (konec papírové svorky, kuličkové pero); krátce stiskněte přepínač pro spuštění warm reset. Pokud přepínač necháte stisknutý delší dobu, spustí se cold reset. 4. Reproduktor 5. Kontrolka napájení ZADNÍ STRANA 1. Zásuvka pro síť Toto zařízení je konstruováno tak, že nevyžaduje žádný vlastní externí zdroj energie. Je napájeno pomocí připojených počítačů. Pouze v případě, že je připojeno do daisy chain nebo pokud je chod kolísavý a zařízení nedostane dostatek energie od počítače. Pokud se rozhodnete použít externí zdroj, připojíte síťový kabel do toho výstupu. 2. Výstupy konsole Pokud je tato první jednotka, připojíte sem monitor, klávesnici a myš.

3 Pokud je toto jedna jednotka z řetězce, zapojíte sem kabely vedoucí zpět do výstupu na vyšším Master View. 3. Oblast CPU výstupů Místo pro připojení kabelů vedoucích do počítače.!!! NEŽ ZAČNETE!!! 1. Ujistěte se, že všechna zařízení která chcete připojovat, jsou odpojena od sítě. Musíte vytáhnout síťové kabely ze všech počítačů, protože toto zařízení má funkci Keyboard Power On. Jinak je přepínač napájen z počítače. 2. Pro předejetí poškození při instalaci se ujistěte že všechny přístroje jsou náležitě uzemněny. Pokud je to nutné, kontaktujte vašeho prodejce pro potřebné technické detaily. INSTALACE V JEDNÉ ÚROVNI Při instalaci v jedné úrovni nejsou řetězově připojené žádné další Master View přepínače. Počítače připojte ke všem CPU portům CS-138 (1 8). 1. Připojte klávesnici, myš a monitor k portům na konsoli. 2. Použijte sadu kabelů pro propojení všech dostupných CPU výstupů CS-138A s monitorem, klávesnicí a myší. 3. Pokud se rozhodnete pro použití externího zdroje, připojte adapter do příslušného výstupu na přepínači, pak připojte adapter do zdroje. 4. Spusťte počítače. Poznámka: Pokud se rozhodnete pro použití externího zdroje, CS-138A musí být připojen do zdroje ještě před puštěním počítačů. INSTALACE VE DVOU ÚROVNÍCH Pro kontrolu většího počtu počítačů může být od prvního přepínače kaskádovitě napojeno až 8 přídavných CS-138A jednotek. Kompletní dvoustupňová instalace umožňuje přístup až k 64 počítačům. Vztah mezi počtem počítačů a přepínačových jednotek je znázorněn v příloze. Poznámka: Použití různých typů přepínačů v rámci řetězce, může způsobit problém s Hotkey a OSD. Proto doporučujeme pro kaskádovité připojení použít přepínače stejného typu. Pro spuštění dvoustupňového zapojení postupujte podle následujícího popisu: 1. Ujistěte se, že všechny přístroje připravené pro instalaci, včetně již stávajících, jsou vypnuty. (Pokud byly připojené, odpojte i přístroje nainstalované v rámci prvního stupně.) 2. Použijte sadu kabelů pro připojení jednoho z volných výstupů CPU přepínače na prvním stupni k výstupu na konsoli druhého stupně. 3. Použijte sadu kabelů pro připojení monitoru, klávesnice a myši k volnému CPU výstupu přepínače druhého stupně. 4. Opakujte kroky 1 3 pro všechny další napojované jednotky, které si přejete připojit. 5. U všech jednotek druhého stupně připojte síťový kabel do výstupu na Master View; připojte síťový adapter do sítě. 6. Připojte síťový adapter do jednotky z prvního stupně. 7. Spusťte všechny počítače. Poznámka: Spouštěcí proces požaduje, aby nejdříve byly spuštěny všechny jednotky druhého stupně. Poté co byly spuštěny jednotky druhého stupně, musí být spuštěny jednotky stupně prvního. Poté co byly spuštěny jednotky prvního i druhého stupně, můžete spustit i počítače.

4 INSTALACE VE TŘECH ÚROVNÍCH Postup zapojování třístupňové instalace je v podstatě stejný jako u jedno a dvoustupňové. Při kompletní instalaci je umožněno kontrolovat až 512 počítačů. Tabulka ukazuje vztahy mezi počtem počítačů a přepínačů. Poznámka: CS-138A přepínače nemohou být kaskádovitě propojeny více než do tří stupňů. Pro zapojení třístupňové instalace postupujte podle následujícího postupu: 1. Ujistěte se, že jsou všechna zařízení odpojena od zdroje; včetně zařízení již dříve Připojených. Odpojte všechna zařízení z prvního i druhého stupně. 2. Použijte sadu kabelů pro propojení výstupu CPU přepínače z druhého stupně a připojované konsole třetího stupně. 3. Použijte sadu kabelů pro propojení výstupu CPU přepínače z třetího stupně k monitoru, klávesnici a myši. 4. Opakujte kroky 1 3 pro všechny jednotky z třetího stupně které si přejete připojit. 5. U každé jednotku z třetího stupně připojte síťový adapter k Master View síťovému výstupu; připojte síťový adapter do zdroje. 6. Zapojte síťové zdroje pro všechny Master View druhého stupně. 7. Zapojte síťové zdroje pro všechny Master View prvního stupně. 8. Spusťte všechny počítače. Poznámka: Spouštěcí proces vyžaduje aby všechny jednotky třetího stupně byly zapojeny jako první. Poté následuje zapojení jednotek druhého stupně a nakonec zařízení z prvního stupně. Pouze pokud jsou zapojena zařízení všech tří stupňů, můžete zapojit i počítače. HOT PLUG Master View CS-138A podporuje HOT PLUG připojení komponenty mohou být odstraněny a přidány zpět do sestavy odpojením kabelů od CPU portu aniž by bylo potřeba jednotku vypnout. Aby toto připojení a odpojení náležitě proběhlo, je třeba zachovat následující postup: Hot Plug CPU portů: Kabely CPU portů musí být připojeny do stejného portu jako před odpojením. Kabel myši musí být připojen před kabelem klávesnice. Po zapojení všech kabelů je nutno provést reset(tlačítkem) přepínače první úrovně. Hot Plug portů konsole: Zařízení podporuje Hot Plug klávesnice, monitoru a myši. Pokud odpojujete a připojujete myš k výstupu pro myš na konsoli Master View: 1. Můžete odpojit myš a připojit ji zpět (např. při resetování myši), pokud to bude stejná myš. 2. Pokud připojíte jinou myš, všechny stanice a připojené počítače musí být vypnuty na 10 sekund a pak restartovány. (Postupujte podle popisu spouštění systému v poznámce na předchozí stránce; a podle popisu vypínání a resetování systému). Poznámka: Pokud se neobjeví žádná odezva myši a/nebo klávesnice po Hot Plug (nebo i jindy), stiskněte současně a podržte po dobu 3 sekund tlačítka 1 a 2 pro výběr VYPNUTÍ A RESTARTOVÁNÍ Pokud bude nutné vypnout jednu z Master View jednotek, musíte provést následující: 1. Vypněte všechny počítače, které jsou připojené k systému; i stanice a počítače řetězově připojené na nižším stupni (všechny stanice a počítače k nim připojené). Poznámka: 1. Musíte odpojit všechny síťové kabely od všech počítačů připojených k vypnuté Master View stanici, které mají Power on funkci. Jinak bude neustále dostávat energii od připojených počítačů.

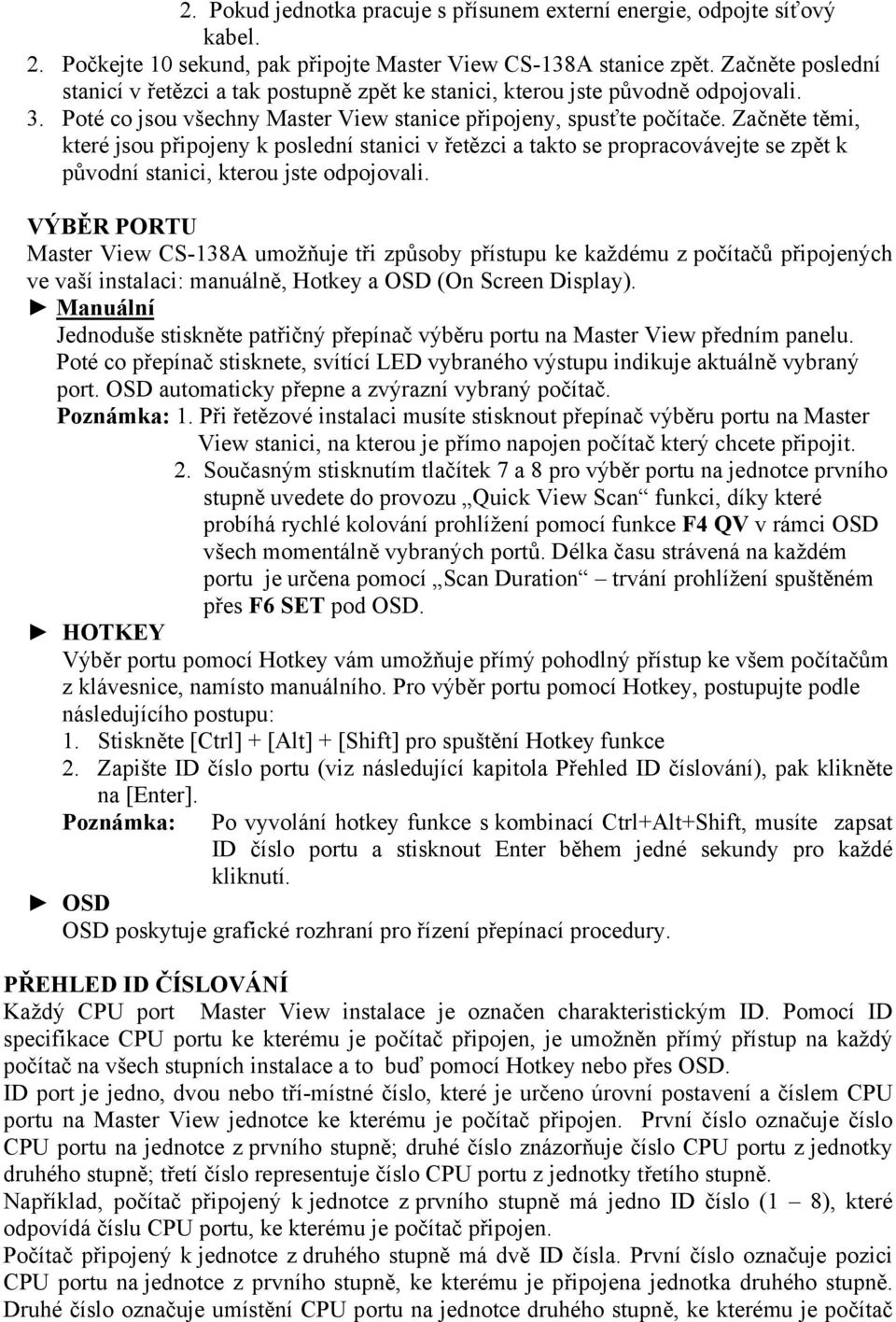

5 2. Pokud jednotka pracuje s přísunem externí energie, odpojte síťový kabel. 2. Počkejte 10 sekund, pak připojte Master View CS-138A stanice zpět. Začněte poslední stanicí v řetězci a tak postupně zpět ke stanici, kterou jste původně odpojovali. 3. Poté co jsou všechny Master View stanice připojeny, spusťte počítače. Začněte těmi, které jsou připojeny k poslední stanici v řetězci a takto se propracovávejte se zpět k původní stanici, kterou jste odpojovali. VÝBĚR PORTU Master View CS-138A umožňuje tři způsoby přístupu ke každému z počítačů připojených ve vaší instalaci: manuálně, Hotkey a OSD (On Screen Display). Manuální Jednoduše stiskněte patřičný přepínač výběru portu na Master View předním panelu. Poté co přepínač stisknete, svítící LED vybraného výstupu indikuje aktuálně vybraný port. OSD automaticky přepne a zvýrazní vybraný počítač. Poznámka: 1. Při řetězové instalaci musíte stisknout přepínač výběru portu na Master View stanici, na kterou je přímo napojen počítač který chcete připojit. 2. Současným stisknutím tlačítek 7 a 8 pro výběr portu na jednotce prvního stupně uvedete do provozu Quick View Scan funkci, díky které probíhá rychlé kolování prohlížení pomocí funkce F4 QV v rámci OSD všech momentálně vybraných portů. Délka času strávená na každém portu je určena pomocí Scan Duration trvání prohlížení spuštěném přes F6 SET pod OSD. HOTKEY Výběr portu pomocí Hotkey vám umožňuje přímý pohodlný přístup ke všem počítačům z klávesnice, namísto manuálního. Pro výběr portu pomocí Hotkey, postupujte podle následujícího postupu: 1. Stiskněte [Ctrl] + [Alt] + [Shift] pro spuštění Hotkey funkce 2. Zapište ID číslo portu (viz následující kapitola Přehled ID číslování), pak klikněte na [Enter]. Poznámka: Po vyvolání hotkey funkce s kombinací Ctrl+Alt+Shift, musíte zapsat ID číslo portu a stisknout Enter během jedné sekundy pro každé kliknutí. OSD OSD poskytuje grafické rozhraní pro řízení přepínací procedury. PŘEHLED ID ČÍSLOVÁNÍ Každý CPU port Master View instalace je označen charakteristickým ID. Pomocí ID specifikace CPU portu ke kterému je počítač připojen, je umožněn přímý přístup na každý počítač na všech stupních instalace a to buď pomocí Hotkey nebo přes OSD. ID port je jedno, dvou nebo tří-místné číslo, které je určeno úrovní postavení a číslem CPU portu na Master View jednotce ke kterému je počítač připojen. První číslo označuje číslo CPU portu na jednotce z prvního stupně; druhé číslo znázorňuje číslo CPU portu z jednotky druhého stupně; třetí číslo representuje číslo CPU portu z jednotky třetího stupně. Například, počítač připojený k jednotce z prvního stupně má jedno ID číslo (1 8), které odpovídá číslu CPU portu, ke kterému je počítač připojen. Počítač připojený k jednotce z druhého stupně má dvě ID čísla. První číslo označuje pozici CPU portu na jednotce z prvního stupně, ke kterému je připojena jednotka druhého stupně. Druhé číslo označuje umístění CPU portu na jednotce druhého stupně, ke kterému je počítač

6 připojen. Proto ID 23 označuje počítač připojený k CPU portu 3 druhého stupně, napojeného na CPU 2 na jednotce prvního stupně. Počítač připojený k jednotce třetího stupně má třímístné ID číslo. Například číslo 241 by označovalo počítač připojený k výstupu 1 na třetím stupni, které vede zpět k výstupu 4 na druhém stupni a dále je připojení na výstup 2 na prvním stupni. PŘÍKLADY ZAPISOVÁNÍ PORTŮ 1. Pro přístup na počítač připojený na 3. port jednoduché instalace, zapište ID číslo portu 3 následujícím způsobem: Ctrl + Alt + Shift 3 Enter 2. Pro přístup na počítač připojený na 3. port jednotky z druhého stupně, který je napojen na port 2 na prvním stupni, zapište ID číslo 23 následujícím způsobem: Ctrl + Alt + Shift 2 3 Enter Poznámka: Musíte čísla zapsat včas. 3. Pro přístup na počítač připojený na 1. port jednotky z třetího stupně, který je napojen z portu 4 na druhém stupni a dále kaskádovitě připojen k portu 2 na prvním stupni, zapište ID číslo 241 následujícím způsobem: Ctrl + Alt + Shift Enter PŘEHLED HOTKEY Kombinace Akce [Ctrl] + [Ctrl] Vyvolá OSD (standardní) [Scroll Lock] + [Scroll Lock] Vyvolá OSD (alternativní způsob) [Ctrl] + [Alt] + [Shift] [Port ID] [Enter] Přepínání přístupu na počítač odpovídajícího ID (viz. příklady) [Ctrl] + [Alt] + [Shift] [0] [Enter] Vyvolá Auto Scan režim OSD REŽIM OSD (On Screen Display) nabízí grafické rozhraní umožňující přepínání mezi počítači. Ačkoli Hotkey přepínání funguje, užití OSD je mnohem pohodlnější především u velkých instalací, řetězových instalací, kde je těžké udržet přehled ke kterému portu je počítač připojen. Všechny operace začínají v hlavním menu OSD. Aby se hlavní menu objevilo, klikněte na jednu nebo druhou Ctrl klávesu dvakrát. Poznámka: 1. Klíč musí být vždy na stejné straně (oba nalevo nebo oba napravo). 2. Příležitostně můžete OSD spustit pomocí Scroll Lock key. V tomto případě klikněte na [Scroll Lock] dvakrát. Pokud vyvoláte OSD, objeví se na obrazovce podobná tabulka která je znázorněná níže: LIST:ALL PN QV PC NAME ABC 2-6 XYZ F1 F2 F3 F4 F5 F6 GOTO SCAN LIST QV EDIT SET

7 OSD vždy začíná v List View na zvýrazněné příčce na stejné pozici na jaké byl naposledy před zavřením. OSD MENU NAVIGACE [Esc] ruší současný výběr nebo ukončuje současné menu a vrací se zpět do menu na úrovni výše. Pokud jste v menu na nejvyšší úrovni, OSD se deaktivuje. Použijte šipky nahoru a dolu nebo klikněte na symboly trojúhelníků Nahoru a Dolu ( ) pro pohyb po listu. Použijte [Pg Up] a [Pg Dn] nebo klikněte na symboly šipek Nahoru a Dolu ( ) pro pohyb nahoru a dolu po obrazovce. Pro aktivaci portu pohybujte zvýrazněnou linkou, pak klikněte na Enter. Po provedení každé akce automaticky jdete zpět do menu jeden stupeň výše. ZÁHLAVÍ OSD V HLAVNÍM MENU Záhlaví Vysvětlení PN V této kolonce jsou vypsána všechna ID čísla (čísla stanice čísla výstupu) pro všechny CPU porty v rámci instalace. Nejjednodušší metoda přístupu k příslušnému počítači je přesun na zvýrazněnou linku a kliknout na Enter. QV Pokud jste port vybrali pro Quick View prohlížení (viz F2 a F4 níže) směr šipky ukazuje do této kolonky. PC Vypisuje všechny počítače připojené On Line. NAME Pokud bylo portu dáno jméno (viz F5 níže), toto jméno se objeví v této kolonce. FUNKCE KLÁVES Stisknutím funkce kláves vyvolá submenu, které se využívá pro konfiguraci a kontrolu OSD. Například můžete rychle přejít k jakémukoliv portu; prohlédnout pouze vybrané porty; omezit seznam který si přejete vidět; označit port pro Quick scanning; vytvořit nebo zapsat jméno portu; udělat nastavení prostředí OSD. F1 GoTo: Funkce GoTo vám dovoluje přímé přepínání portu užitím následujících metod: 1. Posuňte zvýrazněnou linku na port, který potřebujete a klikněte na Enter. 2. Zapište číslo portu nebo jméno, pak klikněte na Enter. Poznámka: GoTo má speciální vlastnost, která zužuje možný výběr jako například typ jména. Například pokud je první písmeno a, v přehledu se znázorní pouze ty porty, jejichž jména začínají na a. Pokud je další písmeno b, přehled je dále zúžen pouze na porty, jejichž jména začínají na ab, atd. Pro návrat k hlavnímu menu OSD bez výběru, klikněte na Esc. F2 Scan: Kliknutím na F2 vyvoláte Quick View Scanning, ve kterém OSD koluje všemi porty, které jsou momentálně v seznamu přehledu (viz tabulka v kapitole F3) a znázorňuje u každého délku času specifikovanou v Set Scan Duration (přehled trvání) spuštěné funkcí F6 SET. Pokud chcete zastavit na konkrétním místě, klikněte na mezerník pro ukončení skenování. Poznámka: 1. Pokud se prohlížení zastaví na prázdném portu nebo na portu na který je připojen vypnutý počítač, obrazovka monitoru bude prázdná a myš a klávesnice nebudou reagovat. Pro obnovení zapište Hotkey sekvenci (viz. OSD Hotkey navigace) jakéhokoliv IC výstupu, na který je napojen aktivní počítač. 2. Pokud není připojen žádný počítač, objeví se S před výstupem ID displeje pro znázornění, že byl připojen režim Quick View Scan.

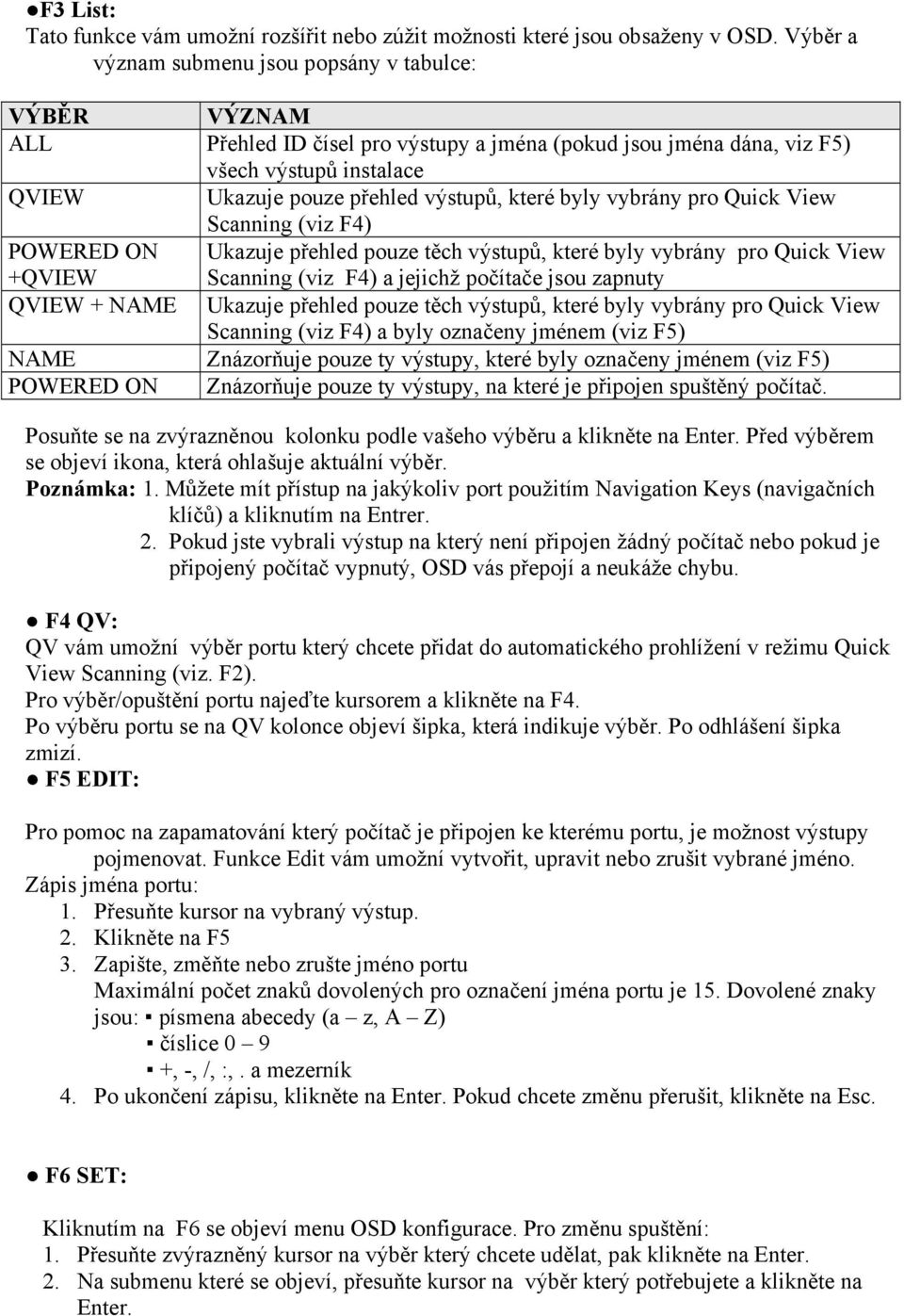

8 F3 List: Tato funkce vám umožní rozšířit nebo zúžit možnosti které jsou obsaženy v OSD. Výběr a význam submenu jsou popsány v tabulce: VÝBĚR VÝZNAM ALL Přehled ID čísel pro výstupy a jména (pokud jsou jména dána, viz F5) všech výstupů instalace QVIEW Ukazuje pouze přehled výstupů, které byly vybrány pro Quick View Scanning (viz F4) POWERED ON +QVIEW Ukazuje přehled pouze těch výstupů, které byly vybrány pro Quick View Scanning (viz F4) a jejichž počítače jsou zapnuty QVIEW + NAME Ukazuje přehled pouze těch výstupů, které byly vybrány pro Quick View Scanning (viz F4) a byly označeny jménem (viz F5) NAME Znázorňuje pouze ty výstupy, které byly označeny jménem (viz F5) POWERED ON Znázorňuje pouze ty výstupy, na které je připojen spuštěný počítač. Posuňte se na zvýrazněnou kolonku podle vašeho výběru a klikněte na Enter. Před výběrem se objeví ikona, která ohlašuje aktuální výběr. Poznámka: 1. Můžete mít přístup na jakýkoliv port použitím Navigation Keys (navigačních klíčů) a kliknutím na Entrer. 2. Pokud jste vybrali výstup na který není připojen žádný počítač nebo pokud je připojený počítač vypnutý, OSD vás přepojí a neukáže chybu. F4 QV: QV vám umožní výběr portu který chcete přidat do automatického prohlížení v režimu Quick View Scanning (viz. F2). Pro výběr/opuštění portu najeďte kursorem a klikněte na F4. Po výběru portu se na QV kolonce objeví šipka, která indikuje výběr. Po odhlášení šipka zmizí. F5 EDIT: Pro pomoc na zapamatování který počítač je připojen ke kterému portu, je možnost výstupy pojmenovat. Funkce Edit vám umožní vytvořit, upravit nebo zrušit vybrané jméno. Zápis jména portu: 1. Přesuňte kursor na vybraný výstup. 2. Klikněte na F5 3. Zapište, změňte nebo zrušte jméno portu Maximální počet znaků dovolených pro označení jména portu je 15. Dovolené znaky jsou: písmena abecedy (a z, A Z) číslice 0 9 +, -, /, :,. a mezerník 4. Po ukončení zápisu, klikněte na Enter. Pokud chcete změnu přerušit, klikněte na Esc. F6 SET: Kliknutím na F6 se objeví menu OSD konfigurace. Pro změnu spuštění: 1. Přesuňte zvýrazněný kursor na výběr který chcete udělat, pak klikněte na Enter. 2. Na submenu které se objeví, přesuňte kursor na výběr který potřebujete a klikněte na Enter.

9 Ikona s ukazatelem prstu vám ukáže momentálně aktuálně vybraný port. Popis s vysvětlením nabídnutých možností je vypsán v tabulce: SETTING CHNNEL DISPLAY MODE CHANNEL DISPLAY DURATION CHANNEL DISPALY POSITION SCAN DURATION OSD ACTIVATING HOTKEY FUNKCE Výběr zobrazení ID portu; číslo portu a jméno (PN + NAME); pouze číslo portu (PN); pouze samotné jméno (NAME) Zobrazuje jak dlouho se zobrazí ID port na monitoru po změně portu: 3 sekundy; nebo neustále Dovoluje vám vybrat si umístění kde se ID portu objeví na obrazovce. Využijte klávesy se šipkami Up (nahoru), Dn (dolu), Home (začátek), End (konec) a 5 (na numerické klávesnici s vypnutým Num Lock), pro umístění ID portu na displeji, pak klikněte na Enter pro potvrzení pozice a návrat zpět do submenu. Zobrazuje jak dlouho displej vytrvá na jednom portu během kolování vybranými porty v prohlížecím režimu. Možnosti jsou: 3, 5, 10, 15, 20, 30, 40 a 60 sekund Vybírá pomocí kterých Hotkey se aktivuje funkce OSD: [ctrl] [ctrl] nebo [Scroll lock] [Scroll lock]. Standardní je Ctrl key kombinace, ale může u některých programů způsobit problémy. V tom případě zvolte Scroll Lock. SET PASSWORD Dovoluje vám zadat heslo pro přístup k: Vyčištění jmenného seznamu, obnovení standardních hodnot a uzavírání/odemykání konsole. Viz kapitola OSD ochranné vlastnosti. CLEAR THE NAME LIST* RESTORE DEFAULT VALUES* LOCK CONSOLE* Mazání všech jmen výstupů ze seznamu. Jste žádáni o potvrzení před spuštěním procedury. Klikněte na Y, pak na Enter pro potvrzení. Během mazání jmen se na displeji objeví poznámka oznamující mazání. Po ukončení se objeví poznámka potvrzující kompletní proceduru. Maže všechna zapojení (settings) z paměti a navrací jednotku na standardní hodnoty. Před spuštěním procedury jste žádáni o potvrzení. Klikněte na Y, pak na Enter pro potvrzení. Během procedury mazání se objeví na displeji poznámka oznamující mazání. Po ukončení se objeví poznámka potvrzující kompletní proceduru. Uzamykání /odemykání konsole. Pokud je konsole uzamčena, zobrazuje pouze displej aktuálního monitoru. Pokus přístupu na informace z konsole nemá žádnou odezvu; pokus přepnout na jiný port buď z konsole nebo přepnutím na manuální provoz, také nemá žádný efekt. Jediný způsob obnovení přístupu k počítači je odemčení konsole. Pokud bylo zadáno heslo, musíte ho použít k odemčení/zamčení konsole. Pokud zadáno nebylo, odemknutí/zamknutí se přepne kliknutím na Enter. * Pokud bylo zadáno heslo, tato volba vyžaduje zadání hesla. STANDARDNÍ NASTAVENÍ Nastavení Display duration (aktivace displeje) Režim displeje Trvání skenování Standard Vždy zapnutý Číslo portu a jméno portu 3 sekundy

10 OSD OCHRANA Pro zabezpečení neautorizovaného přístupu na počítač poskytuje OSD ochranu pomocí přístupového hesla. Pokud bylo heslo zadáno, OSD ho bude vyžadovat předtím než umožní přístup. Zadání hesla: 1. Klikněte na [F6] pro vyvolání nastavení konfiguračního menu. 2. Přesuňte zvýrazněnou tabulku na nastavení hesla, pak klikněte na Enter. 3. Zadejte nové heslo, pak klikněte na Enter. Heslo se může skládat až z 8 symbolů a může obsahovat jakoukoliv kombinaci sestavenou z písmen (A Z) a čísel (1 9). 4. Zadejte znovu heslo pro potvrzení správnosti a opět klikněte na Enter. Pokud jste zadání hesel shoduje, je nové heslo akceptováno a na displeji se objeví následující zpráva: SET PASSWORD OK Pokud se zadání hesel neshoduje, na displeji se objeví následující zpráva: PASSWORD NOT MATCH V tomto případě musíte postupovat od začátku. Poznámka: Pro upravení nebo zrušení předešlého hesla, přistupte na funkci zadávání hesla jak je uvedeno výše. Pak použijte Backspace nebo Delete klávesu pro vymazání individuálních písmen nebo číslic. MONTÁŽ Zařízení je dodáváno s osazenými plastovými sloupky pro snadné skládání přepínačů na sebe. V případě montáže do stojanu, odšroubujte tyto sloupky a namontujte kovové úhelníky pro uchycení do stojanu. ŘEŠENÍ PROBLÉMU POPIS PŘÍČINA POMOC Kolísání Jednotka nedostává dostatek Použijte síťový adapter výkonu energie Žádná odezva po kliknutí na Hot Key Propojení mezi vybraným portem a cílovým počítačem bylo přerušeno nebo byl počítač vypnut. Zkontrolujte Online LED pro vybraný port. Pokud nesvítí: 1.Vyberte manuálně jeden z vybraných portů pro připojení k aktivnímu počítači. 2.Zkontrolujte zda jsou kabely řádně připojeny. Nesprávný reset klávesnice 1.Resetujte klávesnici (a myš) současným kliknutím na tlačítka 1 a 2 na prvním stupni jednotky po dobu 3 sekund. 2.Odpojte klávesnici od konsole, pak ji znova připojte.

11 Nesprávný reset Master View Vypněte všechny Master View jednotky a čekejte 5 sekund než vše znovu zapnete. Poznámka: Musíte odpojit kabely od všech počítačů, které mají funkci Power On na klávesnici. Jinak bude přepínač neustále dostávat energii přes počítače. Nesprávné zapsání ID portu Po vyvolání Hot Key funkce pomocí kombinace Ctrl+Alt+Shift zapište ID portu a v rozmezí 1 sekundy pro klávesu klikněte na Enter. Myš nereaguje Nesprávný reset myši 1.Resetujte myš (a klávesnici) současným stlačením tlačítek 1 a 2 na prvním stupni jednotky po dobu 3 sekund. 2.Odpojte myš od konsole a pak znovu připojte. SPECIFIKACE FUNKCE SPECIFIKACE Konektory na Přímo 8 Počítači Max 512 (viz Daisy Chain) Výběr portu Přepínače na předním panelu Hot Key Display na obrazovce LED On line port 8 (oranžová) Vybraný port 8 (zelená) Konektory konsole Klávesnice 1 x 6 žil mini-din female Myš 1 x 6 žil mini-din female Video 1 x HDB 15 female (std. VGA/SVGA) Konektory pro Klávesnice 8 x 6 žil mini-din female počítače Myš 8 x 6 žil mini-din female Video 1 x HDB 15 female (std. VGA/SVGA) Interval skenování (výběr přes OSD) 3,5,10,15,20,30,40,60 sec Napájení DC 9V; 1,08W (max.) Provozní teplota 5 ~ 40 C Skladovací teplota -20 ~ 60 C Vlhkost 0 ~ 80% nekondenzující Kryt Kov Váha 2850 g Rozměry 483 x 150 x 44,5 mm Zařízení je určeno pro všeobecné použití. Zařízení je určeno pouze pro použití ve vnitřních prostorech.
