2-portový KVM Přepínač CS-521 CS-522 ( ) Návod na použití

Rozměr: px

Začít zobrazení ze stránky:

Download "2-portový KVM Přepínač CS-521 CS-522 (14.01.3271) Návod na použití"

Dana Holubová
před 8 lety
Počet zobrazení:

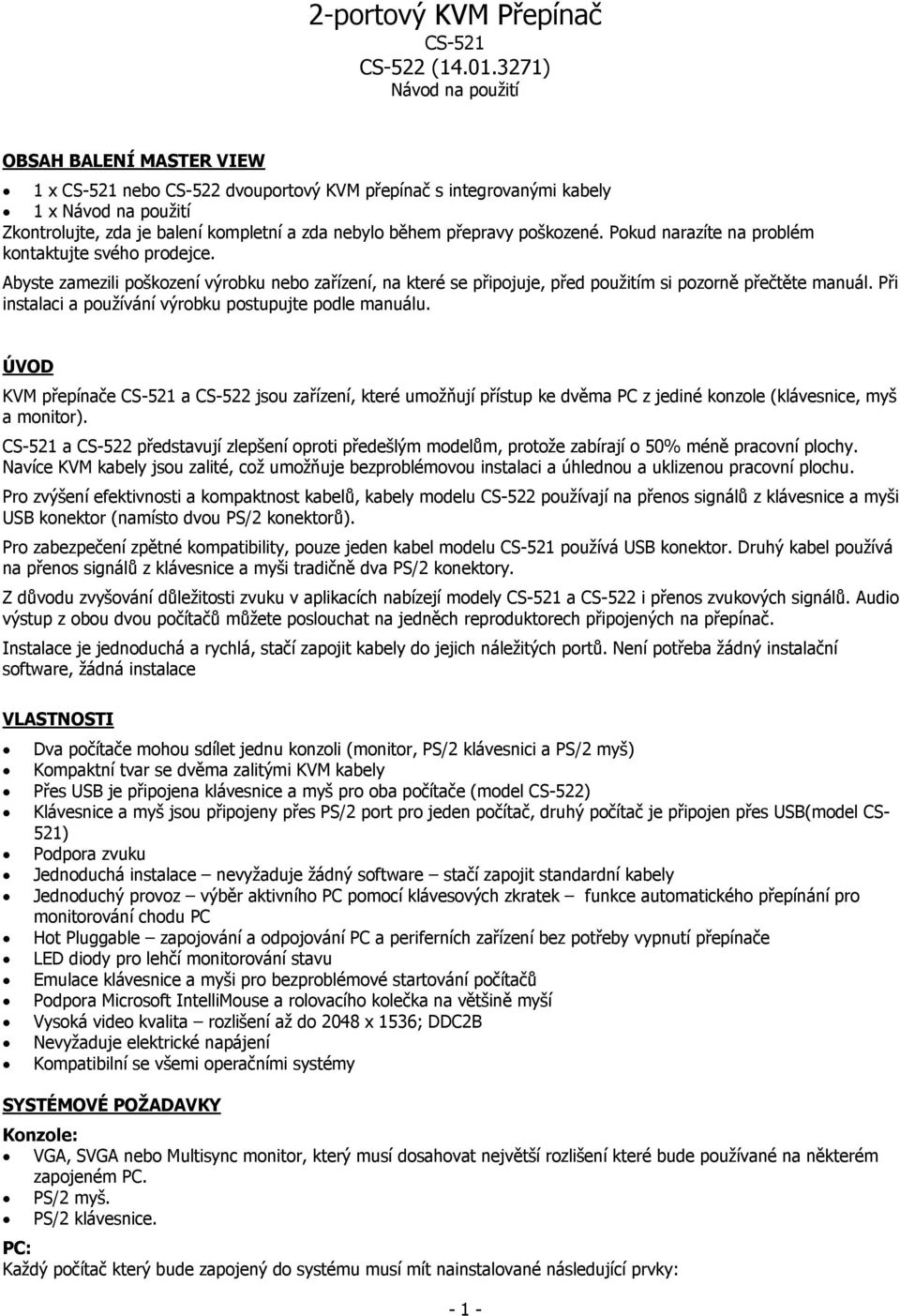

1 2-portový KVM Přepínač CS-521 CS-522 ( ) Návod na použití OBSAH BALENÍ MASTER VIEW 1 x CS-521 nebo CS-522 dvouportový KVM přepínač s integrovanými kabely 1 x Návod na použití Zkontrolujte, zda je balení kompletní a zda nebylo během přepravy poškozené. Pokud narazíte na problém kontaktujte svého prodejce. Abyste zamezili poškození výrobku nebo zařízení, na které se připojuje, před použitím si pozorně přečtěte manuál. Při instalaci a používání výrobku postupujte podle manuálu. ÚVOD KVM přepínače CS-521 a CS-522 jsou zařízení, které umožňují přístup ke dvěma PC z jediné konzole (klávesnice, myš a monitor). CS-521 a CS-522 představují zlepšení oproti předešlým modelům, protože zabírají o 50% méně pracovní plochy. Navíce KVM kabely jsou zalité, což umožňuje bezproblémovou instalaci a úhlednou a uklizenou pracovní plochu. Pro zvýšení efektivnosti a kompaktnost kabelů, kabely modelu CS-522 používají na přenos signálů z klávesnice a myši USB konektor (namísto dvou PS/2 konektorů). Pro zabezpečení zpětné kompatibility, pouze jeden kabel modelu CS-521 používá USB konektor. Druhý kabel používá na přenos signálů z klávesnice a myši tradičně dva PS/2 konektory. Z důvodu zvyšování důležitosti zvuku v aplikacích nabízejí modely CS-521 a CS-522 i přenos zvukových signálů. Audio výstup z obou dvou počítačů můžete poslouchat na jedněch reproduktorech připojených na přepínač. Instalace je jednoduchá a rychlá, stačí zapojit kabely do jejich náležitých portů. Není potřeba žádný instalační software, žádná instalace VLASTNOSTI Dva počítače mohou sdílet jednu konzoli (monitor, PS/2 klávesnici a PS/2 myš) Kompaktní tvar se dvěma zalitými KVM kabely Přes USB je připojena klávesnice a myš pro oba počítače (model CS-522) Klávesnice a myš jsou připojeny přes PS/2 port pro jeden počítač, druhý počítač je připojen přes USB(model CS- 521) Podpora zvuku Jednoduchá instalace nevyžaduje žádný software stačí zapojit standardní kabely Jednoduchý provoz výběr aktivního PC pomocí klávesových zkratek funkce automatického přepínání pro monitorování chodu PC Hot Pluggable zapojování a odpojování PC a periferních zařízení bez potřeby vypnutí přepínače LED diody pro lehčí monitorování stavu Emulace klávesnice a myši pro bezproblémové startování počítačů Podpora Microsoft IntelliMouse a rolovacího kolečka na většině myší Vysoká video kvalita rozlišení až do 2048 x 1536; DDC2B Nevyžaduje elektrické napájení Kompatibilní se všemi operačními systémy SYSTÉMOVÉ POŽADAVKY Konzole: VGA, SVGA nebo Multisync monitor, který musí dosahovat největší rozlišení které bude používané na některém zapojeném PC. PS/2 myš. PS/2 klávesnice. PC: Každý počítač který bude zapojený do systému musí mít nainstalované následující prvky: - 1 -

přepravy poškozené. Pokud narazíte na problém kontaktujte svého prodejce. Abyste zamezili poškození výrobku nebo zařízení, na které se připojuje, před použitím si pozorně přečtěte manuál.

2 VGA, SVGA nebo Multisync karta. Port pro myš: 6-pin mini-din (PS/2) Klávesnicový port: 6-pin mini-din (PS/2) Volný USB port typ A a nainstalovaný USB řadič Kabely: Pro optimální kvalitu signálu a pro zjednodušení připojení jsou KVM kabely zalité do přepínače. Není potřeba kupovat jakékoliv další kabely. POPIS VÝROBKU CS-521 pohled zepředu 1. USB KVM kabel Integrovaný kabel se zapojuje do USB, video a audio portů na zapojeném počítači. 2. PS/2 KVM kabel Integrovaný kabel se zapojuje do portů pro klávesnici, myš a do audio portů na zapojeném počítači. 3. LED diody portů LED dioda svítí pokud má přepínač fokus na příslušném počítači. V závislosti na stavu portu, LED dioda může blikat (viz Tabulka LED zobrazení níže). 4. Jack pro reproduktory Zapojuje se sem kabel s konektorem z reproduktorů. 5. Porty pro konzoli Zapojuje se sem klávesnice, monitor a myš. Každý port je označený příslušnou ikonou. CS-522 pohled zepředu - 2 -

kabely zalité do přepínače. Není potřeba kupovat jakékoliv další kabely. POPIS VÝROBKU CS-521 pohled zepředu 1.

3 1. KVM kabely Integrované KVM kabely se zapojují do USB, video a audio portů na zapojeném počítači. 2. LED diody portů LED dioda svítí pokud má přepínač fokus na příslušném počítači. V závislosti na stavu portu, LED dioda může blikat (viz Tabulka LED zobrazení níže). 3. Jack pro reproduktory Zapojuje se sem kabel s konektorem z reproduktorů. 4. Porty pro konzoli Zapojuje se sem klávesnice, monitor a myš. Každý port je označený příslušnou ikonou. ZAPOJENÍ Upozornění: Před zapojením se ujistěte že všechna zařízení, která budete zapojovat, jsou vypnuta. Je potřeba odpojit napájecí kabely počítačů, které mají funkci Keyboard Power On. Jinak by byl přepínač napájen z těchto počítačů. Při zapojování sledujte schéma zapojení níže a postupujte následovně: 1. Zapojte klávesnici, monitor a myš do příslušných portů pro konzoli na CS-521/CS-522. Každý port je označený příslušnou ikonou. 2. Zapojte reproduktory do jacku pro reproduktory na CS-521/CS-522 (volitelné). 3. Zapojte zalité KVM kabely do příslušných portů na zapojovaných počítačích. 4. Zapněte počítače. Poznámka: Při zapnutí se CS-521/CS-522 nastaví na první počítač, který zapnete. Schéma zapojení pro CS

Porty pro konzoli Zapojuje se sem klávesnice, monitor a myš. Každý port je označený příslušnou ikonou.

4 Schéma zapojení pro CS-522 PROVOZ Kontrola dvou PC v KVM instalaci je velmi jednoduchá. Přepínače CS-521/CS-522 umožňují používání klávesových zkratek při přepínání mezi počítači. Klávesové zkratky umožňují: Výběr aktivního portu Aktivovat režim automatického přepínání Nastavovat interval automatického přepínání Výběr aktivního portu Přepínač můžete přepínat mezi dvěma připojenými počítači stlačením klávesy [Scroll Lock] dvakrát po sobě: [Scroll Lock] [Scroll Lock] Režim automatického přepínání Režim automatického přepínání automaticky střídá přepnutí mezi dvěma připojenými počítači v pravidelném časovém intervalu, což umožňuje monitorování obou dvou počítačů bez přepínání. Přednastavený interval přepínání je 5 sekund. Pro vyvolání režimu automatického přepínání stlačte a pusťte levý [Shift] a potom stlačte a pusťte pravý [Shift]: [Levý Shift] [Pravý Shift] Po vyvolání režimu automatického přepínání můžete tento režim zrušit stlačením klávesy [Mezerník] (Spacebar). Port, který byl při zrušení právě aktivní, zůstane i nadále aktivním portem. Poznámka: Během režimu automatického přepínání nefungují žádné jiné klávesy. Pokud chcete klávesnici používat, musíte tento režim nejdříve opustit stlačením klávesy [Mezerník]. Změna intervalu přepínání Pro změnu intervalu přepínání, během kterého přepínač zůstává na každém portě při Režimu automatického přepínání, zadejte klávesovou kombinaci: [Levý Shift] [Pravý Shift] [S] [n] Kde n je číslo od 1 do 4, které reprezentuje žádaný časový interval přepínání podle následující tabulky: - 4 -

připojenými počítači stlačením klávesy [Scroll Lock] dvakrát po sobě: [Scroll Lock] [Scroll Lock] Režim automatického přepínání Režim automatického přepínání automaticky střídá přepnutí mezi dvěma

5 Poznámka: Klávesy stlačujte po jedné. n Interval přepínání 1 3 sekundy 2 5 sekund 3 10 sekund 4 20 sekund TABULKA LED ZOBRAZENÍ Aktivita Nesvítí Svítí (připravený) Bliká (stejně dlouho svítí a nesvítí) Popis Port není vybraný. Port je připojený na aktivní PC. Port je připojený na aktivní PC a je v režimu automatického přepínání. TECHNICKÉ VLASTNOSTI Funkce CS-521 CS-522 PC spojení 2 Výběr PC Klávesové zkratky LED indikátory Vybrané porty 2 (zelená) Klávesnice 1 x 6 pin mini-din samice (růžová) Konektory Myš 1 x 6 pin mini-din samice (zelená) konzole Monitor 1 x HDB-15 samice (modrá) Audio 1 x stereo jack USB 1 x typ A 2 x typ A 1 x 6 pin mini- - Klávesnice DIN samec (růžová) Konektory 1 x 6 pin minikonzole Myš DIN samec - (zelená) Monitor 2 x HDB-15 samec (modrá) Audio 2 x stereo jacky Interval přepínání 3, 5, 10, 20 sekund Video rozlišení 2048 x 1536; DDC2B Provozní teplota 0 50 C Skladovací teplota C Vlhkost vzduchu 0 80% (nekondenzujíci) Obal Plast Hmotnost 0,41 kg Rozměry (D x Š x H) 7,3 x 5,85 x 2, 25 cm Zařízení je určeno pro všeobecné použití. Zařízení je určeno pouze pro použití ve vnitřních prostorech

Port je připojený na aktivní PC. Port je připojený na aktivní PC a je v režimu automatického přepínání.
