CDV-72BE domácí videotelefon

Transkript

1

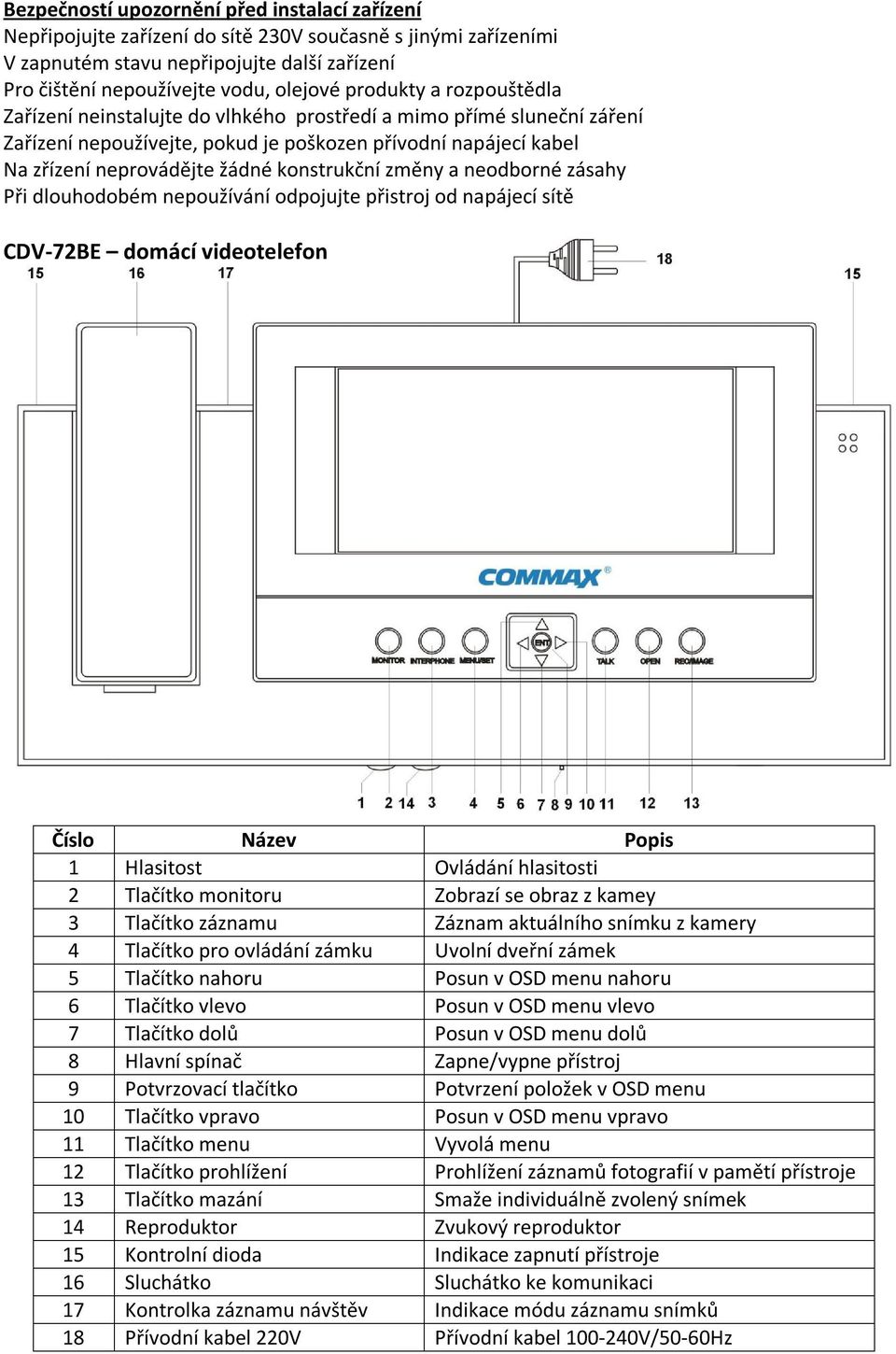

2 Bezpečností upozornění před instalací zařízení Nepřipojujte zařízení do sítě 230V současně s jinými zařízeními V zapnutém stavu nepřipojujte další zařízení Pro čištění nepoužívejte vodu, olejové produkty a rozpouštědla Zařízení neinstalujte do vlhkého prostředí a mimo přímé sluneční záření Zařízení nepoužívejte, pokud je poškozen přívodní napájecí kabel Na zřízení neprovádějte žádné konstrukční změny a neodborné zásahy Při dlouhodobém nepoužívání odpojujte přistroj od napájecí sítě CDV-72BE domácí videotelefon Číslo Název Popis 1 Hlasitost Ovládání hlasitosti 2 Tlačítko monitoru Zobrazí se obraz z kamey 3 Tlačítko záznamu Záznam aktuálního snímku z kamery 4 Tlačítko pro ovládání zámku Uvolní dveřní zámek 5 Tlačítko nahoru Posun v OSD menu nahoru 6 Tlačítko vlevo Posun v OSD menu vlevo 7 Tlačítko dolů Posun v OSD menu dolů 8 Hlavní spínač Zapne/vypne přístroj 9 Potvrzovací tlačítko Potvrzení položek v OSD menu 10 Tlačítko vpravo Posun v OSD menu vpravo 11 Tlačítko menu Vyvolá menu 12 Tlačítko prohlížení Prohlížení záznamů fotografií v pamětí přístroje 13 Tlačítko mazání Smaže individuálně zvolený snímek 14 Reproduktor Zvukový reproduktor 15 Kontrolní dioda Indikace zapnutí přístroje 16 Sluchátko Sluchátko ke komunikaci 17 Kontrolka záznamu návštěv Indikace módu záznamu snímků 18 Přívodní kabel 220V Přívodní kabel V/50-60Hz

3 Hlavní rysy: Hlavní funkce: - 7 širokoúhlý TFT-LCD - komunikace a monitorování s osobou u kamerové jednotky - povrchová montáž - ukládání až 128 fotografií (ručně, automaticky) - veliký rozsah napájecího napětí - Funkce ovládání dveřního zámku - OSD menu na obrazovce - možnost připojení CCTV kamery - možnost připojení až 4 kamerových jednotek CDT-180 bezdrátový ruční telefon (volitelné příslušenství) Číslo Název-popis 1 Reproduktor 2 Barevný displej 3 Zobrazení funkcí (Redial, Back,Clear) 4 Ovládací klávesa Nahoru/Dolu 5 Klávesa pro ovládání funkcí (Redial, Back,Clear)- otevírání tel.seznamu (Dolů), Pohyb v MENU 6 Připojení sluchátek 7 Ukončovací klávesa END- ukončení hovoru, -ukončení položek MENU, Vyp/Zap přístroje 8 Klávesa ochrany - přidržením zamknete klávesy přístroje, změna velikosti písma 9 Klávesa funkcí RECALL a PAUSE -recall (stiskni krátce), Pause(stiskni na déle než 3 vteřiny) 10 Mikrofon 11 Ovládání dveřního zámku 12 Zap/Vyp zvonění 13 Klávesa TALK -aktivace volání, handsfree komunikace 14 Klávesa pro ovládání funkcí (Menu, OK, Option) 15 Ovládací klávesa Vpravo/Vlevo -otevření seznamu posledních volání, ovládání položek v menu 16 Zobrazení funkcí (Menu, OK, Option) 17 Signalizační LED -Blikáním signalizuje příchozí hovor 18 Signalizační LED základny -svítí (tel. nabit), Bliká (probíhá nabíjení

4 Součásti balení: - 1ks videotelefon - 1ks sluchátko - 1ks manuál - 1ks montážní rámeček na zeď - 1ks montážní šrouby - 4ks konektor 4 pinový - 1ks konektor 2 pinový Příklad zapojení systému: Průměr jádra vodičku k propojení dveřních stanic a videotelefonu Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m] CCTV kamery se propojují pomocí koaxiálního kabelu

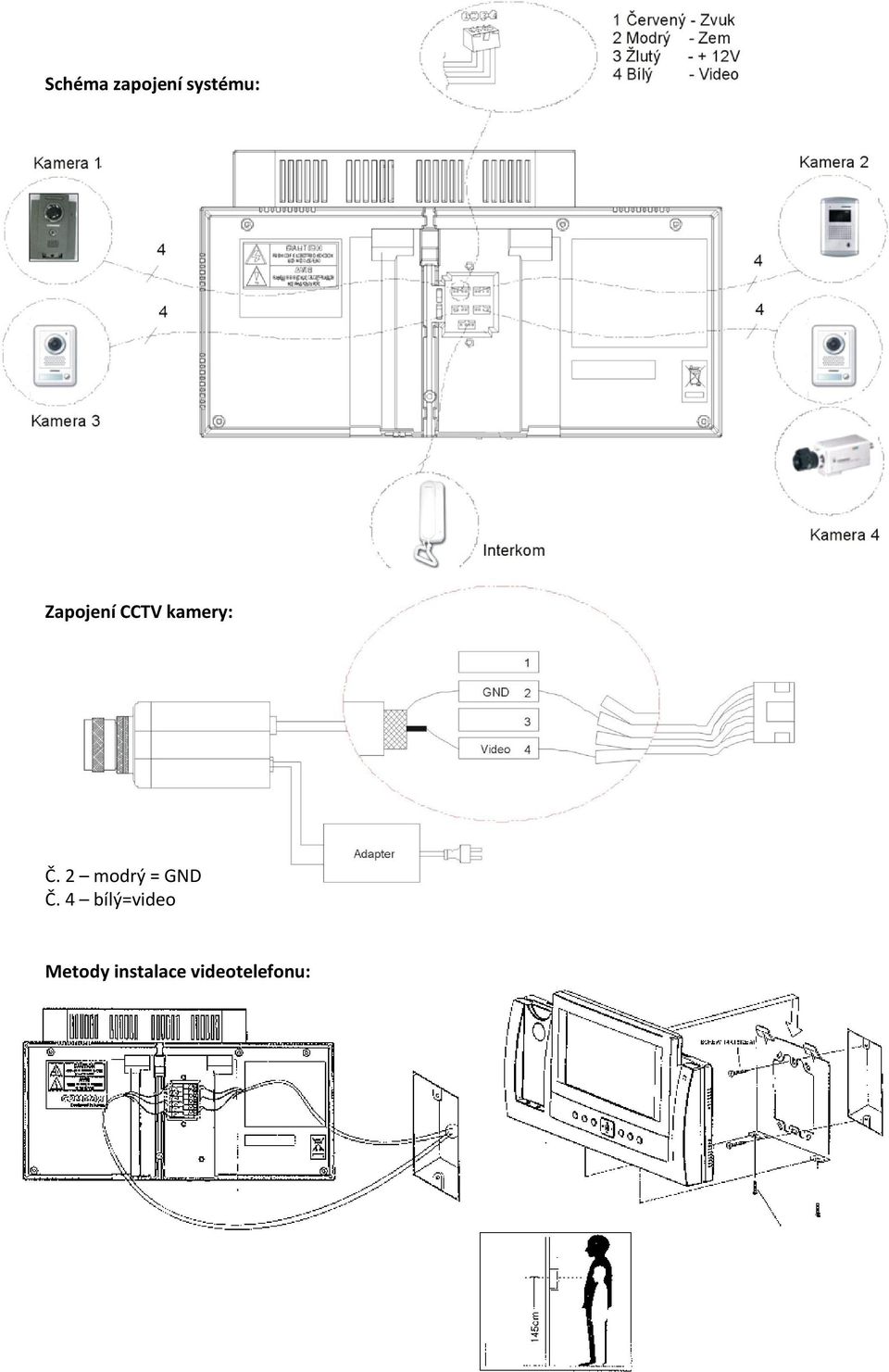

5 Schéma zapojení systému: Zapojení CCTV kamery: Č. 2 modrý = GND Č. 4 bílý=video Metody instalace videotelefonu:

6 Doporučení k instalaci: -Instalujte dále od zdrojů magnetického rušení, vlhkého prostředí, přímého slunečního svitu, zdrojů vyzařující teplo. Při nedodržení může dojít k nenávratnému poškození přístroje! -Optimální výška instalace videotelefonu je mm od země k obrazovce LCD. -Sluchátko připojte až po upevnění na zeď Metody instalace dveřní kamerové jednotky: Doporučení k instalaci: -Neinstalujte do míst, kde je přímě slunce nebo zdroj ostrého světla. Nedodržení má za následek zhoršenou kvalitu obrazu. Popis obsluhy videotelefonu 1. Příjem volání od dveřní stanice a monitorování a) Při stisku tlačítka na kamerové jednotce se rozezní signál na videotelefonu a současně se na LCD na 30 vteřin zobrazí obraz z kamerové jednotky. b) Zvedněte sluchátko a hovořte. Při vypnutí obrazu stiskněte pro opětovné vyvolání tlačítko Monitor. Doba hovoru je 60 vteřin. c) Pro otevření dveřního zámku stiskněte tlačítko Open. Zámek bude uvolněn po celou dobu spojení videotelefonu a kamerové jednotky. d) V pohotovostním režimu stiskněte tlačítko Monitor pro kontrolu prostoru u kamerové jednotky. Při zapojení více kamer lze pomocí šipek vlevo/vpravo přepínat mezi jednotlivými kamerami. e) Při hovoru nebo monitorování lze stiskem Record uložit do paměti aktuální snímek.

7 2. Záznam snímků - Manuální záznam Při hovoru nebo monitorování lze stiskem Record uložit do paměti aktuální snímek. - Automatický záznam a) Stiskem tlačítka Menu vstupte do menu. b) Zvolte pokožku Auto record set a potvrďte klávesou Enter. c) Pomocí šipek vlevo/vpravo zvolte Yes a potvrďte klávesou Enter d) Indikací aktivního záznamu zmeškaných návštěv je blikající zelená kontrolka v horní části videotelefonu. - Smazání všech uložených snímků a) Stiskem tlačítka Menu vstupte do menu. b) Zvolte položku Del whole images a potvrďte klávesou Enter c) Pomocí šipek vlevo/vpravo zvolte Yes a potvrďte klávesou Enter Pozn. smazání všech snímků trvá cca 5 vteřin. - Smazání jednotlivých uložených snímků a) Stiskem tlačítka review vyvoláte zobrazení snímků. b) Vybraný snímek zvětšíte pomocí klávesy Enter a zvolíte položku Delete, ktrou potvrdíte klávesou Enter. 3. Prohlížení snímků Uložené snímky lze vyvolat stiskem klávesy Review. Na displeji je možné zobrazit snímky ve dvou režimech. a) Pro přepínání mezi režimy stiskněte tlačítko Review. b) Pro posun mezi obrázky stiskněte [LEFT ]/[RIGHT ] Po naplnění kapacity paměti (128 obrázků) se automaticky začnou nejstarší uložené snímky přemazávat novými : 1 2 : : 1 5 : : 2 0 : : 4 1 : : 3 5 : : 1 7 : 5 9 < / > : L / R / :UP/DOWN ENT:ZOOM IN/OUT 1/ : 1 2 : / 4 < : Prev > : NEXT ENT = 1 st Pre.Sta

8 4. Nastavení času a) Stiskem tlačítka Menu vstupte do menu. b) Zvolte položku Time set a potvrďte klávesou Enter. c) Pomocí šipek nastavte datum a čas. d) Po nastavení klávesu Enter a následně Menu pro návrat do pohotovostního režimu. 5. Nastavení obrazu Tato funkce umožní uživatelské nastavení parametrů obrazu a) Do menu nastavení vstoupíte po dlouhém stisknutí tlačítka ENT během zobrazeného obrazu na displeji monitoru. b) Nastavení se provádí pomocí šipek, potvrzení klávesou Enter. c) Odchod se provádí klávesou Menu. 6. Registrace bezdrátového audiosluchátka Před používáním bezdrátového sluchátka musí být napřed provedeno spárování se sluchátkovou základnou a s videotelefonem. a) Na audiosluchátku vstupte do Menu a zvolte Register» Base #ID» Enter PIN (4 místné číslo). Potvrzení se zadá klávesou OK. Po vložení telefonu do základny bude provedena registrace.

9 b) Stiskem tlačítka Menu vstupte do menu a zvolte položku DECT Register. c) Po dokončení registrace se ozve signál a na LCD se zobrazí čísla 1-6 pro zadání identifikace audiosluchátka. Pokud již v systému nějaké sluchátko je, jeho číslo se v nabídce nezobrazí. Pozn. Videotelefon CDV-72BE umí spolupracovat se 6 bezdrátovými audiosluchátky. Registrace může trvat i 60 vteřin. Pokud se registrace nepovede, vyčkejte prosím 1 minutu a proces opakujte. 7. Nastavení kamer - Videotelefon CDV-72BE umí pracovat se 4 kamerovými jednotkami a) Stiskem tlačítka Menu vstupte do menu. b) Zvolte položku Camera set c) Nastavte status kamer pomocí šipek. Enable=aktivní, Disable=neaktivní d) Po nastavení klávesu Enter a následně Menu pro návrat do pohotovostního režimu.

10 8. Poruchy a jejich odstranění V případě, že přístroj nepracuje správně, prověřte podle následující tabulky možnou příčinu poruchy a její případné odstranění. Problém Kontrolovat Provést * Nejde napájení * Vše je vypnuté 1. Zkontrolovat připojení do el. sítě. 2. Kontrola hlavního vypínače na spodní straně videotelefonu. 1. Připojit kabel do el. zásuvky- 2. Zapnout hlavní vypínač přesunutím doprava. *Nelze telefonovat ani ovládat dveřní zámek. 1. Kontrola správnosti zapojení. 2. Kontrola, zda je kamera připojena do patice. 1. Připojit správně dle manuálu. 2. Zapojit koncovku do patice. * Produkt nevydává žádný zvuk Kontrola úroveň nastavení ovladače hlasitosti. Nastavit otočením doleva dle potřeby hladinu zvuku. *Obraz je tmavý *Obraz je nevěrohodný *Je vidět obraz ale není slyšet zvuk * V přistroji nejsou žádné uložené snímky 1. Kontrola, zda do kamery nesvítí zdroj prudkého světla 2. Nastavení vlastností obrazu. Kontrola správného zapojení konektoru audiosluchátka. Kontrola, za je zvoleno automatické ukládání snímků. 1. Nastavit jiný úhel záběru kamery. 2. V menu přenastavit hodnoty. Dopojte a znovu připojte audiosluchátko. Nastavte v menu automatické ukládání a potvrďte.
