MI-3 přístroj na zjištění indexu tavení

Transkript

1 Göttfert Werkstoff-Prüfmaschinen GmbH Siemensstraße Buchen info@goettfert.de Internet: Zastoupení v ČR a SR: JD Dvořák, s.r.o. V Holešovičkách 14, Praha 8 obchod@testsysteme.cz, 4WERKSTOFF-PRÜFMASCHINEN GMBH MI-3 přístroj na zjištění indexu tavení Přístroj MI-3 na vyšetření indexu tavení je určen pro automatické měření dle metody B/C. Měření lze provádět dle následujících norem: ISO 1133 a ASTM D Zkušební přístroj MI-3 pro vyšetřování vyznačuje následujícími vlastnostmi: q komfortní obsluha, řízení zkoušky programem a zobrazení naměřených dat na 5,7 barevném QVGA dotykovém zobrazovacím panelu q regulátor teploty pro 2 topící okruhy. Rozlišení 0,01 C q 5 kalibračních sad pro žádanou hodnotu teploty s příslušnými regulačními parametry sady. q přesný snímač dráhy pro vyšetřování objemového průtočného množství q přesnost měření času je lepší jak 0,001 s q vestavěné USB rozhraní pro ukládání naměřených dat (Memory Stick) q vestavěné USB rozhraní pro připojení tiskárny q sériové rozhraní pro připojení MFR-Host, popř. váhy q Ethernet připojení (LAN, WEB-Server) q integrovaný WEB-server q zkušební komora elektricky vyhřívatelná a lehce vyměnitelným zkušebním kanálem q rychlouzávěr kapiláry pro rychlou výměnu kapiláry q základní závaží 1,200 kg, (1,000 kg a 1,050 kg volitelná jednotka) q zatěžovací závaží od 2,160 do 21,600 kg pevně zabudované a automaticky volitelné q elektrické zvedání závaží q přípravek k manuálnímu nebo automatickému odstřižení taveniny (volitelný dopln ěk) REV 0 GÖTTFERT 1

2 q uzávěr trysky (volitelný doplněk) q měření prahové hodnoty (volitelný doplněk) q proplach dusíkem (volitelný doplněk) Volba zkušebních závaží Ochranné dveře Barevný QVDA-dotykový panel Výkyvná zkušební komora Obr. Celkový pohled na přístroj MI REV 0 GÖTTFERT 2

3 Zkušební přístroj na zjišťování indexu tavení je tvo řen následujícími konstrukčními skupinami: Skříň Stabilní rám stroje se čtyřmi stavitelnými podporami. Pro usnadnění horizontálního vyrovnání stroje jsou podpory jsou výškově stavitelné. Zkušební komora Izolovaná zkušební komora je vytápěna dvěma topnými okruhy, a pro snazší čištění je ji možno vyklopit sm ěrem dopředu. Tím je zkušební komora snadno volně přístupná shora i zdola. Zkušební kanál Zkušební kanál je snadno vyměnitelný. Průměr 9,55 mm. Tryska Normovaná tryska, průměr 2,095 mm, délka 8 mm z karbidu wolframu, se sériovým číslem. Rychlouzávěr trysky Díky rychlouzávěru je tryska rychle a snadno odnímatelná. To zaručuje snadné a rychlé čištění zkušebního kanálu. Zkušební závaží Stroj se stává ze základního závaží 1,200 kg (1,000 kg a 1,050 kg viz volitelné jednotky) a pevn ě vestavěné zkušební závaží 2,160 / 3,800 / 5,00 / 10,000 / (12,500 / volitelné jednoty) a 21,600 kg. Volba závaží je realizována manuálně pomocí nastavovací páky pro velikost závaží. Digitální snímač dráhy Vyšetřování objemového průtočného množství je realizováno pomocí velmi p řesného číslicového snímače dráhy. Barevný QVGA-dotykový displej displej se používá pro zadávání parametrů zkoušky, nastavování řídicích programů a pro zobrazení měřených hodnot. Modul compact I/O používá se pro řízení a zpracování vstupních signálů Regulátor teploty Regulace teploty se provádí dvěma mikroprocesorem řízenými regulátory teploty pro 2 topné okruhy ve zkušební komoře. Žádaná teplota se zadává pomocí dotykového displeje. Zobrazení skutečných hodnot teploty je během měření realizováno na dotykovém displeji s rozlišením 0.1 C. USB rozhraní 1. pro připojení tiskárny (port 2). Příslušnou tiskárnu zvolte dle volitelných doplňků. 2. pro připojení PC nebo USB-paměti (Memory-Sticks) pro přenos dat v ASCII-formátu Ethernet - rozhraní Pro LAN-připojení, komunikaci s HOST přes TCP/IP popř. jako FTP-server, Web-server Sériové rozhraní Pro připojení váhy nebo PC. Host program obdržíte jako doplněk (viz samostatný popis produktu) REV 0 GÖTTFERT 3

4 TECHNICKÁ DATA Zkušební komora: Regulátor teploty: dva topné elektricky ohřívané okruhy, snímač teploty PT 100 1/3 DIN, kolísání teploty v čase a použitelném rozsahu: menší než ± 0,2 C prostorové rozložení tepla v použitelném rozsahu (0-70 mm před tryskou): ± 0,2 C provozní teplota (zkušební teplota 60 C až 400 C) ± 0,3 C provozní teplota (rozšiřující doplněk 400 C až 500 C) mikroprocesorem řízený regulátor teploty pro 2 topné okruhy Zadání žádané teploty : zadání pomocí dotykového displeje od 060,0-400,0 C (rozšířený rozsah do 500,0 C viz volitelné doplňky) Zobrazením teploty: Záznam teploty: Zkušební kanál: Tryska: Tryska: ASTM D1238 metoda c Zátěžová závaží: Snímač dráhy: Dotykový displej: Síťová přípojka: 000,00-500,00 C na dotykovém displeji pomocí 16-ti bitového převodníku rozlišení 0 až 320 C: 0,01 C, 320 až 500 C: 0,1 C 9,555-0,01 mm průměr 2,095 ± 0,003 mm průměr, 8 ± 0,025 mm délka Materiál: karbid wolframu 1,048 ± 0,005 mm průměr, 3,985 ± 0,025 mm délka (možný doplněk) Materiál: karbid wolframu 1,200 kg (volitelné doplňky 1,000kg 1,050 kg ; 12,5 kg 15,000 kg) 2,16 kg 3,8 kg 5,0 kg 10,0 kg 21,6 kg tolerance ± 0,5 % digitální snímač dráhy s rozlišením 0,006 mm/impuls 5,7 barevný QVGA dotykový displej Viz volitelné doplňky. Prosím ujistěte se, že přístroj pro zjišťování indexu tavení s mikroprocesorem pracuje. Aby byl zaručen bezporuchový provoz je bezpodmínečně třeba zajistit připojení na bezchybnou síť. Aby se vyloučilo rušení, je třeba předřadit síťový filtr příp. stabilizátor. Teplota okolí: + 10 až + 40 C Vlhkost vzduchu: Rozměry: Nástřik: Hmotnost: max. 90% bez kondenzátu šířka: 700 mm, hloubka: 450 mm, výška: 1220 mm rám a krycí desky: matná béžová horní kryt: pastelově oranžová RAL 2003 ca. 60 kg REV 0 GÖTTFERT 4

5 Firma Göttfert Werkstoff-Prüfmaschinen GmbH přebírá plnou záruku za přístroje, které jsou od ní kompletně dodávány (tzn. včetně PC a tiskárny). PC znamená v tomto případě celý systém sestávající se z vlastního PC, monitoru, klávesnice a jednotlivých rozhraní. Záruku na úspěšnou funkci PC a tiskárny, které nejsou dodány firmou Göttfert, nelze poskytnout. Je-li ze strany zákazníka dodán a připojen PC ke přístroji Göttfert, pak firma Göttfert nepřebírá záruku na bezproblémovou spolupráci mezi PC a přístrojem. Servisní výkony zapříčiněné problémy s konfigurací, rozhraními, připojovacím kabelem, komunikací aj. nejsou v tomto případě předmětem záruky. Fakturace za tyto úkony je poté realizována dle skutečně vzniklých nákladů. Z důvodu velkého množství různých druhů tiskáren poskytovaných trhem nepřebíráme žádnou funkční záruku pro cizí tiskárny. Eventuální podpora při přizpůsobení námi nedodané tiskárny je realizována na náklady uživatele. Příslušenství 1 náplň 1 protlačovadlo kapiláry 1 vyhazovač materiálu 1 kovový kartáč s držadlem 1 čistící píst s držadlem 1 klíč pro uvolnění kanálové matice 1 plnič materiálem 1 pinzeta 1 přípravek na vyrovnání 1 sada jemných pojistek 1 síťový kabel 1 informace uživateli Zkušební přístroj MI-3 na vyšetření indexu tavení Základní přístroj objednací číslo REV 0 GÖTTFERT 5

6 Volitelné doplňky Aby bylo možné obdržet provozuschopný přístroj, musí být základní přístroj doplněn minimálně o následující volitelné doplňky: q q německé, anglické nebo české provedení síťová přípojka 230 V nebo 115 V s příslušným teplotním rozsahem zkušební komory Německé provedení Popis a informace uživateli v n ěmčině. Objednací číslo Anglické provedení Popis a informace uživateli v angli čtině. Objednací číslo České provedení Popis a informace uživateli v češtině. Objednací číslo cz Informace uživateli německy Doplňující informace uživateli. (jedny informace uživateli jsou již obsaženy u základního p řístroje.) Objednací číslo Informace uživateli anglicky Doplňující informace uživateli. (jedny informace uživateli jsou již obsaženy u základního p řístroje.) Objednací číslo Informace uživateli česky Doplňující informace uživateli. (jedny informace uživateli jsou již obsaženy u základního p řístroje.) Objednací číslo cz Informace uživateli obsahují návod k obsluze a technickou dokumentaci. Síťová přípojka 230 V a zkušební teplota do 400 C Napětí: 230V, + PE Přípustné kolísání napětí: +/- 10% Frekvence: 50 Hz +/- 1% Příkon: ca. 870 W Objednací číslo Síťová přípojka 115 V a zkušební teplota do 400 C Napětí: 115V, + PE Přípustné kolísání napětí: +/- 10% Frekvence: 60 Hz +/- 1% Příkon: ca. 870 W Objednací číslo REV 0 GÖTTFERT 6

7 Požadujete-li teploty vyšší než 400 C, pak potřebujete zvláštní zkušební komoru s keramickým topným tělesem. Povšimněte si, že teploty od 60 C do 500 C kolísají v prostoru ± 0,3 C: Síťová přípojka 230 V a zkušební teplota do 500 C Napětí: 230V, + PE Přípustné kolísání napětí: +/- 10% Frekvence: 50 Hz +/- 1% Příkon: ca. 1 kw Tímto může být zkušební teplota zvýšena do 500 C. Objednací číslo Síťová přípojka 115 V a zkušební teplota do 500 C Napětí: 115V, + PE Přípustné kolísání napětí: +/- 10% Frekvence: 60 Hz +/- 1% Příkon: ca. 1 kw Tímto může být zkušební teplota zvýšena do 500 C. Objednací číslo Tryska 2,095 ± 0,003 mm průměr, 8 ± 0,025 mm délka z karbid wolframu. Objednací číslo Tryska ASTM D1238 metoda c 1,048 ± 0,005 mm průměr, 3,985 ± 0,025 mm délka z karbid wolframu. Jako možná náhrada obj. č dle ASTM D1238 metoda c Objednací číslo Základní zkušební závaží 1,000 kg Objednací číslo nebo Základní zkušební závaží 1,050 kg Objednací číslo Doplňující zkušební závaží 12,500 kg a 15,000 kg budou v základním přístroji začleněny mezi ostatní závaží Objednací číslo ASTM D1238 metoda C (poloviční výška, poloviční délka) set Standardní kapilára, průměr 1,048 mm, délka 3,985 mm z karbidu wolframu v četně zkušebního pístu pro vyrovnání délkového rozdílu. Objednací číslo REV 0 GÖTTFERT 7

8 Přípravek na odstřižení taveniny ruční pohon Uvolnění odstřižení je prováděno ručně otočením ovládacího kolečka. Stříhací zařízení se v denní praxi osvědčilo při početném množství polymerů v široké oblasti MFR/MVR. Kromě toho není přirozeně vyloučeno, že existují polymery, které na základě svých materiálových vlastností (apod. silně lepivé materiály příp. materiály obsahující rheologicky komplexní plniva) nemohou být čistě odstřiženy. U těchto materiálů tak nemůže být převzata záruka na funkci střihacího zařízení. Objednací číslo Přípravek na odstřižení taveniny motorický pohon Motorově poháněné odstřihávací zařízení pro manuální či automatické ostřižení taveniny. Stříhací zařízení se v denní praxi osvědčilo při početném množství polymerů v široké oblasti MFR/MVR. Kromě toho není přirozeně vyloučeno, že existují polymery, které na základě svých materiálových vlastností (apod. silně lepivé materiály příp. materiály obsahující rheologicky komplexní plniva) nemohou být čistě odstřiženy. Spuštění odstřižení je prováděno automaticky pokynem z řídicího programu. Objednací číslo Váha Analytické váhy se sériovým rozhraním pro připojení ke zkušebnímu přístroji. Ve spojení s automatickým odstřihávacím zařízením může zkušební program pomocí této váhy určovat hustotu taveniny. Objednací číslo HP Deskjet pro vytištění měřicích protokolů. Dodávané příslušenství: 1 inkoustová patrona černá 1 síťový kabel 1 návod k obsluze Tiskárna s připojením k el. síti V/ Hz a návod k obsluze Objednací číslo USB-kabel k tiskárně Pro připojení tiskárny ke zkušebnímu přístroji MI-4 Objednací číslo Pneumatické čistící zařízení Pro ulehčené čištění zkušebního kanálu. K provozu je třeba přípojka na tlakový vzduch 4 6 bar. Vzduch nesmí obsahovat olej ani vodu. Dodávané příslušenství: 1 rychlospojka k připojení na vzduchovou hadici NW 9 1 prodlužovací hadice Objednací číslo Ocelový kartáč K hrubému předčištění zkušebního kanálu. S kloubem pro pneumatické čistící zařízení. Objednací číslo Čistící píst Pro čištění zkušebního kanálu hadrem. S kloubem pro pneumatické čistící zařízení. Objednací číslo REV 0 GÖTTFERT 8

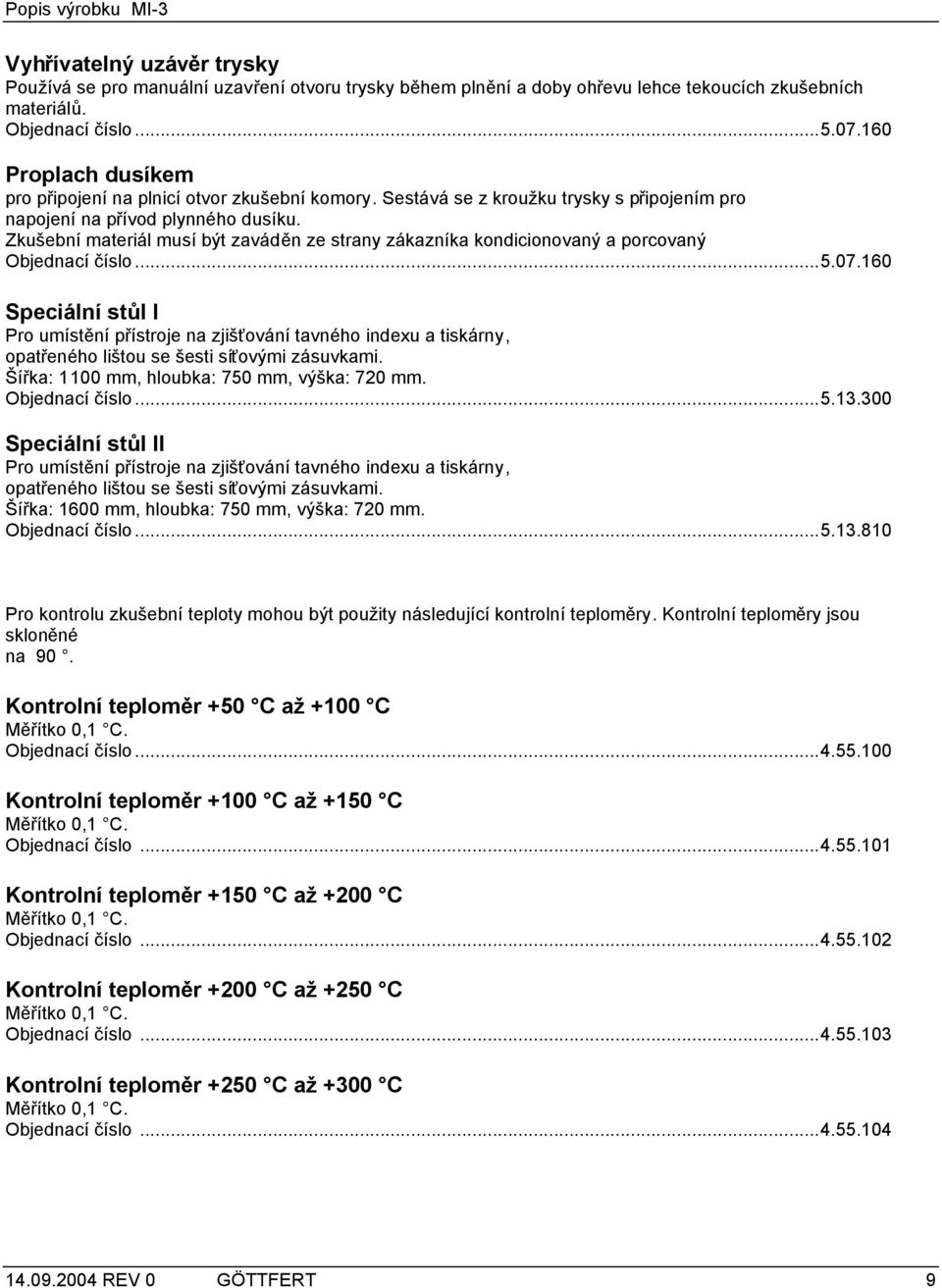

9 Vyhřívatelný uzávěr trysky Používá se pro manuální uzavření otvoru trysky během plnění a doby ohřevu lehce tekoucích zkušebních materiálů. Objednací číslo Proplach dusíkem pro připojení na plnicí otvor zkušební komory. Sestává se z kroužku trysky s připojením pro napojení na přívod plynného dusíku. Zkušební materiál musí být zaváděn ze strany zákazníka kondicionovaný a porcovaný Objednací číslo Speciální stůl I Pro umístění přístroje na zjišťování tavného indexu a tiskárny, opatřeného lištou se šesti síťovými zásuvkami. Šířka: 1100 mm, hloubka: 750 mm, výška: 720 mm. Objednací číslo Speciální stůl II Pro umístění přístroje na zjišťování tavného indexu a tiskárny, opatřeného lištou se šesti síťovými zásuvkami. Šířka: 1600 mm, hloubka: 750 mm, výška: 720 mm. Objednací číslo Pro kontrolu zkušební teploty mohou být použity následující kontrolní teploměry. Kontrolní teploměry jsou skloněné na 90. Kontrolní teploměr +50 C až +100 C Objednací číslo Kontrolní teploměr +100 C až +150 C Objednací číslo Kontrolní teploměr +150 C až +200 C Objednací číslo Kontrolní teploměr +200 C až +250 C Objednací číslo Kontrolní teploměr +250 C až +300 C Objednací číslo REV 0 GÖTTFERT 9

10 Kontrolní teploměr +300 C až +350 C Objednací číslo Kontrolní teploměr +350 C až +400 C Objednací číslo Kontrolní teploměr +400 C až +500 C Měřítko 0,5 C. Objednací číslo Měření prahové hodnoty Prosím poptejte odděleně REV 0 GÖTTFERT 10

11 MI-3 Zkrácený text ceníku, potvrzení objednávky, dodacího listu a faktury Objed. číslo Název Přístroj pro zkoušky indexu tečení (tavení) model MI-3 Základní přístroj Německá verze MI Anglická verze MI CZ Česká verze MI Připojení na elektrickou síť Připojení elektrického napájení 230 V / 50 Hz pro komoru do 400 C MI Zkušební závaží 1,000 kg Zkušební závaží 1,050 kg Doplňkové závaží 12,500 kg a 15,000 kg Tryska L/D = 4/1,05 - Set Odstřihávací zařízení ruční pohon Odstřihávací zařízení motorický pohon Váha Tiskárna HP Deskjet aktuální typ USB-Kabel REV 0 GÖTTFERT 11

12 Pneumatický čistící přístroj pro jednodušší a lehčí čistění zkušebního kanálu, včetně návodu k obsluze Důležité: Pro šetření přístroje a zvyšování jeho životnosti musí být předřazena jednotka údržby detaily jsou popsány v návodu k obsluze! Elektromotorový čistící přístroj pro jednodušší a lehčí čistění zkušebního kanálu, včetně návodu k obsluze Důležité: Přístroj je napájen akumulátorovou baterií Spojka slouží pro připojení čistících přípravků na elektromotorový čistící přístroj Ocelový kartáč s kloubem pro pneumatický čistící přístroj Čistící píst s kloubem pro pneumatický čistící přístroj Uzávěr trysky s ohřevem Uzávěr trysky Proplachování dusíkem Stůl pro PC a tiskárnu šířka=1100 mm, hloubka=750 mm, výška=720 mm Speciální stůl šířka=1600 mm, hloubka=750 mm, výška=720 mm Kontrolní snímač teploty, +50 až +100 C Kontrolní snímač teploty, +100 až +150 C Kontrolní snímač teploty, +150 až +200 C REV 0 GÖTTFERT 12

13 Kontrolní snímač teploty, +200 až +250 C Kontrolní snímač teploty, +250 až +300 C Kontrolní snímač teploty, +300 až +350 C Kontrolní snímač teploty, +350 až +400 C Kontrolní snímač teploty, +400 až +500 C zahnutý o 90, dělení po 0,5 C q REV 0 GÖTTFERT 13
