6 1 POPIS PŘÍSTROJE SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Pouívání elektrických nástrojů a péče o ně Servis BEZPEČNOSTNÍ POKYNY Bezpečnostní pokyny k práci se stlačeným vzduchem a vyfukovacími pistolemi Bezpečnostní pokyny při stříkání barvy Provoz tlakových nádob POKYNY K UMÍSTĚNÍ MONTÁŽ A UVEDENÍ DO PROVOZU Montáž kol (3) Montáž opěrné nohy (4) Síťová přípojka Za-/vypínač (8) Nastavení tlaku: (obr. 1) Nastavení hlídače tlaku ČITĚNÍ A ÚDRBA Čitění Kondenzační voda Bezpečnostní ventil (10) Skladování STŘÍKACÍ PISTOLE použití stříkací pistole doporučené pouití stříkací pistole... 9 Copyright 2009 VARO Page 1

7 9.3 POW5535 CS údržba PLNICÍ PISTOLE použití plnicí pistole údržba OFUKOVACÍ PISTOLE použití ofukovací pistole doporučené pouití ofukovací pistole údržba TECHNICKÉ ÚDAJE MOŽNÉ PŘÍČINY VÝPADKU ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ Copyright 2009 VARO Page 2

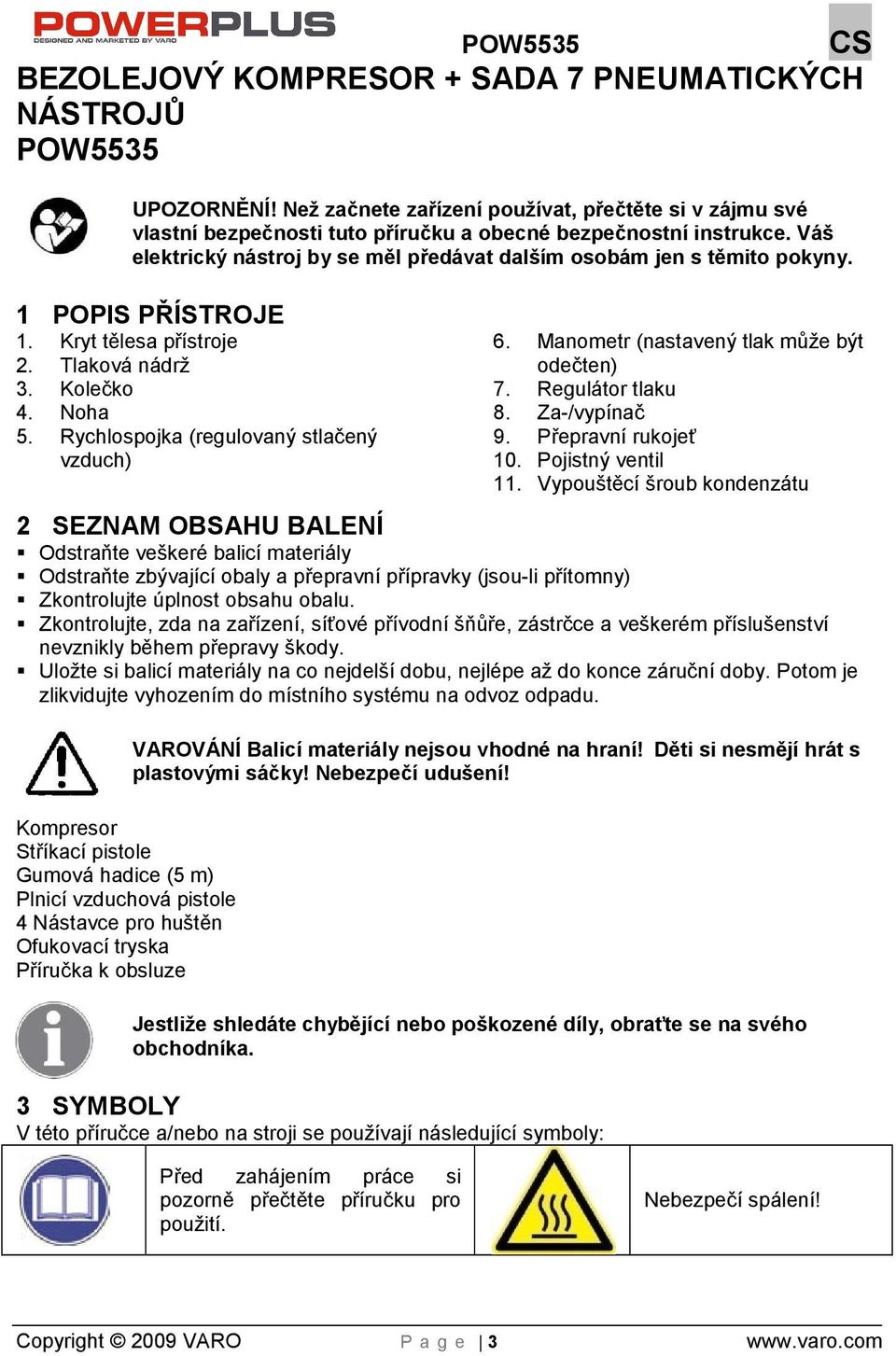

8 BEZOLEJOVÝ KOMPRESOR + SADA 7 PNEUMATICKÝCH NÁSTROJŮ POW5535 UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 1 POPIS PŘÍSTROJE 1. Kryt tělesa přístroje 2. Tlaková nádrž 3. Kolečko 4. Noha 5. Rychlospojka (regulovaný stlačený vzduch) 6. Manometr (nastavený tlak můe být odečten) 7. Regulátor tlaku 8. Za-/vypínač 9. Přepravní rukojeť 10. Pojistný ventil 11. Vypoutěcí roub kondenzátu 2 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Uložte si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. Kompresor Stříkací pistole Gumová hadice (5 m) Plnicí vzduchová pistole 4 Nástavce pro hutěn Ofukovací tryska Příručka k obsluze VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! Jestlie shledáte chybějící nebo pokozené díly, obraťte se na svého obchodníka. 3 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly: Před zahájením práce si pozorně přečtěte příručku pro použití. Nebezpečí spálení! Copyright 2009 VARO Page 3

9 Povinná ochrana zraku Nebezpečí - automatické spoutění! Pozor - elektrické napětí! 4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, poáru a/nebo vánému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 4.1 Pracovní oblast Udrujte pracovitě čistě a dobře osvětlené. Tmavá a nepřehledná pracovitě zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbuném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se drte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 4.2 Elektrická bezpečnost Vdy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepouívejte nikdy rozvodné zástrčky. Riziko zasaení elektrickým proudem je mení u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasaení elektrickým proudem je větí, jestlie je vae tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod irým nebem pouívejte prodluovací kabel vhodný k vnějímu pouití. Pouití kabelu vhodného k vnějímu pouití zmenuje riziko zasaení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, pouijte zdroj proudu chráněný před zbytkovým proudem (RCD). Pouití RCD zmenuje riziko zasaení elektrickým proudem. Copyright 2009 VARO Page 4

10 4.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem můe vést k vážnému osobnímu zranění. Pouívejte bezpečnostní vybavení. Vdy si chraňte zrak. Bezpečnostní vybavení, jakým je protipraný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému sputění. Před připojením nástroje k síti se ubezpečte, e je vypínač v poloze vypnuto. Noení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyuje riziko nehody. Před nastartováním nástroje odstraňte vekeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje můe způsobit osobní zranění. Nesnate se dosáhnout příli daleko. Vdy si udrujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani biuterii. Udrujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, biuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umoňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné pouívání. Pouití těchto mechanismů sniuje rizika vyvolávaná působením prachu. 4.4 Pouívání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepouívejte elektrický nástroj, jestlie ho nelze vypínačem zapnout i vypnout. Kadý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou přísluenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření sniují riziko náhodného zapnutí elektrického nástroje. Nepouívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uivatelů nebezpečné. Provádějte údrbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a vekeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při pokození dejte elektrický nástroj před dalím pouitím opravit. Mnoho nehod způsobuje právě nedostatečná údrba elektrických nástrojů. Řezné nástroje udrujte ostré a čisté. Je méně pravděpodobné, e řádně udrované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Používejte elektrický nástroj, přísluenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, ji je třeba vykonat. Pouití elektrického nástroje k činnosti jiné ne předpokládané můe vytvořit nebezpečnou situaci. 4.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který pouívá výhradně originální náhradní díly. Tak si zajistíte, e nástroj bude i nadále bezpečný. 5 BEZPEČNOSTNÍ POKYNY 5.1 Bezpečnostní pokyny k práci se stlačeným vzduchem a vyfukovacími pistolemi Kompresor a vedení dosahují při provozu vysokých teplot. Doteky vedou k popálením. Copyright 2009 VARO Page 5

11 Kompresorem nasávané plyny nebo páry je třeba udrovat prosté příměsí, které by mohly vést v kompresoru k poárům nebo výbuchům. Při uvolnění hadicové spojky je třeba spojku hadice dret rukou, aby se zabránilo zraněním způsobeným vymrtěním hadice. Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizí tělesa a odfoukávané části mohou lehce způsobit zranění. Vyfukovací pistolí nefoukat na osoby nebo nečistit oděv na těle. 5.2 Bezpečnostní pokyny při stříkání barvy Nezpracovávat ádné laky nebo rozpoutědla s teplotou vzplanutí menší než 55 C. Laky a rozpoutědla nezahřívat. Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou na ochranu nutné filtrační přístroje (obličejové masky). Dodrujte také údaje o bezpečnostních opatřeních výrobců těchto látek. Během stříkání, jako té v pracovní místnosti je zakázáno kouření. Také páry barev jsou lehce zápalné. Topenitě, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být používány. Potraviny a nápoje neskladovat a nekonzumovat v pracovní místnosti. Dbát údajů a označení vyhláky o nebezpečných látkách uvedených na balení zpracovávaných materiálů. Popřípadě provést dodatečná bezpečnostní opatření, zvlátě nosit vhodný oděv a masky. Pracovní místnost musí být větí ne 30 m3 a musí být zajitěna dostatečná výměna vzduchu při nastříkávání a suení. Nestříkat proti větru. Při stříkání hořlavých popř. nebezpečných látek zásadně dodrovat ustanovení místní policie Ve spojení s tlakovou hadicí z PVC nezpracovávat žádná média jako lakový benzin, butylalkohol a metylénchlorid (snížená životnost) 5.3 Provoz tlakových nádob Kdo provozuje tlakovou nádobu, musí ji udrovat v řádném stavu, řádně ji provozovat, kontrolovat, neprodleně provádět nutné opravárenské a údrbové práce a učinit podle okolností nutná bezpečnostní opatření. Kontrolní úřad můe v jednotlivých případech nařídit nutná kontrolní opatření. Tlaková nádoba nesmí být provozována, pokud vykazuje nedostatky, kterými jsou ohroženi zaměstnanci nebo třetí osoby. Pravidelně kontrolovat pokození tlakové nádoby, např. rez. Zjistíte-li poškození, obrat te se prosím na servisní dílnu. 6 POKYNY K UMÍSTĚNÍ Překontrolujte přístroj, zda nebyl při transport pokozen. Případné kody ihned nahlásit dopravci, který kompresor dodal. K umístění kompresoru by mělo dojít v blízkosti spotřebiče. Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení). Je třeba dbát na suchý a bezpraný nasávaný vzduch. Kompresor neumíst ovat ve vlhké nebo mokré místnosti. Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5 C C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není pouívání dovoleno. Copyright 2009 VARO Page 6

12 7 MONTÁŽ A UVEDENÍ DO PROVOZU Pozor! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován! 7.1 Montáž kol (3) Přiloená kola musí být namontována podle obr Montá opěrné nohy (4) Přiloený pryový element musí být namontován podle obr Síťová přípojka Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Tato můe být připojena na každou zásuvku s ochranným kolíkem 230 V~ 50 Hz, která je jitěna 16 A. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím podle výkonového štítku stroje. Dlouhá přívodní vedení, jako té prodlouení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 C je naběhnutí motoru ohroeno těkým chodem. 7.4 Za-/vypínač (8) Na zapnutí nastavte za-/vypínač (8) do polohy 1. Na vypnutí nastavte za-/vypínač (8) do polohy Nastavení tlaku: (obr. 1) Regulátorem tlaku (7) můe být nastaven tlak na manometru (6). Nastavený tlak lze zjistit na rychlospojce (5). 7.6 Nastavení hlídače tlaku Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 6 barů Vypínací tlak cca 8 barů 8 ČITĚNÍ A ÚDRBA Pozor! Před vemi čisticími a údrbářskými pracemi vytáhněte síťovou Pozor! Počkejte, a se kompresor kompletně ochladí! Nebezpečí popálení! Pozor! Před vemi čisticími a údrbovými pracemi učinit tlakovou nádobu beztlakou. 8.1 Čitění Ochranná zařízení udrujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem. Doporučujeme čitění přístroje po kadém použití. Čistěte přístroj pravidelně vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpoutědla; tyto mohou pokodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Hadice a stříkací nástroje musí být před čitěním od kompresoru odpojeny. Kompresor nesmí být čitěn vodou, rozpoutědly apod. 8.2 Kondenzační voda Kondenzační vodu je třeba kadý den vypoutět otevřením odvodňovacího ventilu (11) (spodní strana tlakové nádoby). Copyright 2009 VARO Page 7

13 Pozor! Kondenzační voda z tlakové nádoby obsahuje zbytky oleje. Kondenzační vodu likvidujte ekologicky v přísluné sběrně. 8.3 Bezpečnostní ventil (10) Bezpečnostní ventil je nastaven na nejvyí přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Aby bezpečnostní ventil váhněte tak silně za krouek, a je stlačený vzduch slyitelně vypoutěn. Poté krouek zase pusťte. 8.4 Skladování Pozor! Vytáhněte síťovou zástrčku ze zásuvky, přístroj a vechny připojené nástroje na stlačený vzduch odvzduněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu. Pozor! Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje! 9 STŘÍKACÍ PISTOLE Pro nástřik nátěrových hmot, barviv a laků HLADINA TLAKU: 3 Při práci se stříkací pistolí pouívejte vdy ochrannou masku, brýle a rukavice. Používejte tuto pistol jen v dobře větraném prostoru. Při práci postupujte výhradně podle pokynů výrobce a dodrujte platné bezpečnostní předpisy. Některé druhy nátěrových hmot a jiných materiálů jsou hořlavé, proto je nepoužívejte v blízkosti plamene, zdrojů tepla či v jiskřivém prostředí. Pokud si nejste jisti, zda je pouitý materiál bezpečný, poraďte se s výrobce 9.1 pouití stříkací pistole 1. Připojte stříkací pistoli ke kompresoru podle pokynů, uvedených v kapitole č. 2 PŘIPOJOVÁNÍ KOMPRESOROVÉHO PŘÍSLUENSTVÍ 2. Regulujte pracovní tlak na hodnotu, určenou pro tuto pistoli 3. Nasaďte nádobku A do místa uloení B a naroubujte ji (obr. 1). Zkontrolujte, zda je nádobka pevně naroubovaná. V opačném případě by při stříkání mohlo dojít k únikům barvy 4. Sejměte víčko C nádobky A (obr. 2) 5. Nyní můete vlít barvu nebo jinou nátěrovou hmotu do nádobky A (max. 0,5 l) 6. Nasaďte zpět víčko C a pevně nádobku A uzavřete (obr. 2) 7. Směr stříkání lze regulovat horizontálně nebo vertikálně a to tak, e povolíte prstenec D, natočíte si trysku E podle potřeby a zajistíte ji utaením prstence (D) (obr. 3) 8. ířku paprsku stříkání můete seřizovat otáčením kolečka F (obr. 3) 9. Mnoství stříkané hmoty můete regulovat sníením nebo zvýením zdvihu spoutě G pomocí kolečka H (obr. 3) 10. Stříkací pistole se uvádí do provozu stisknutím spoutě G (obr. 3). Pokud stisknete spouť do poloviny zdvihu, z trysky E bude vycházet jen stlačený vzduch. To je zvláť uitečné pro vyčitění pistole po jejím pouití. Stisknutím celé spoutě G můete začít se stříkáním nátěrové hmoty Copyright 2009 VARO Page 8

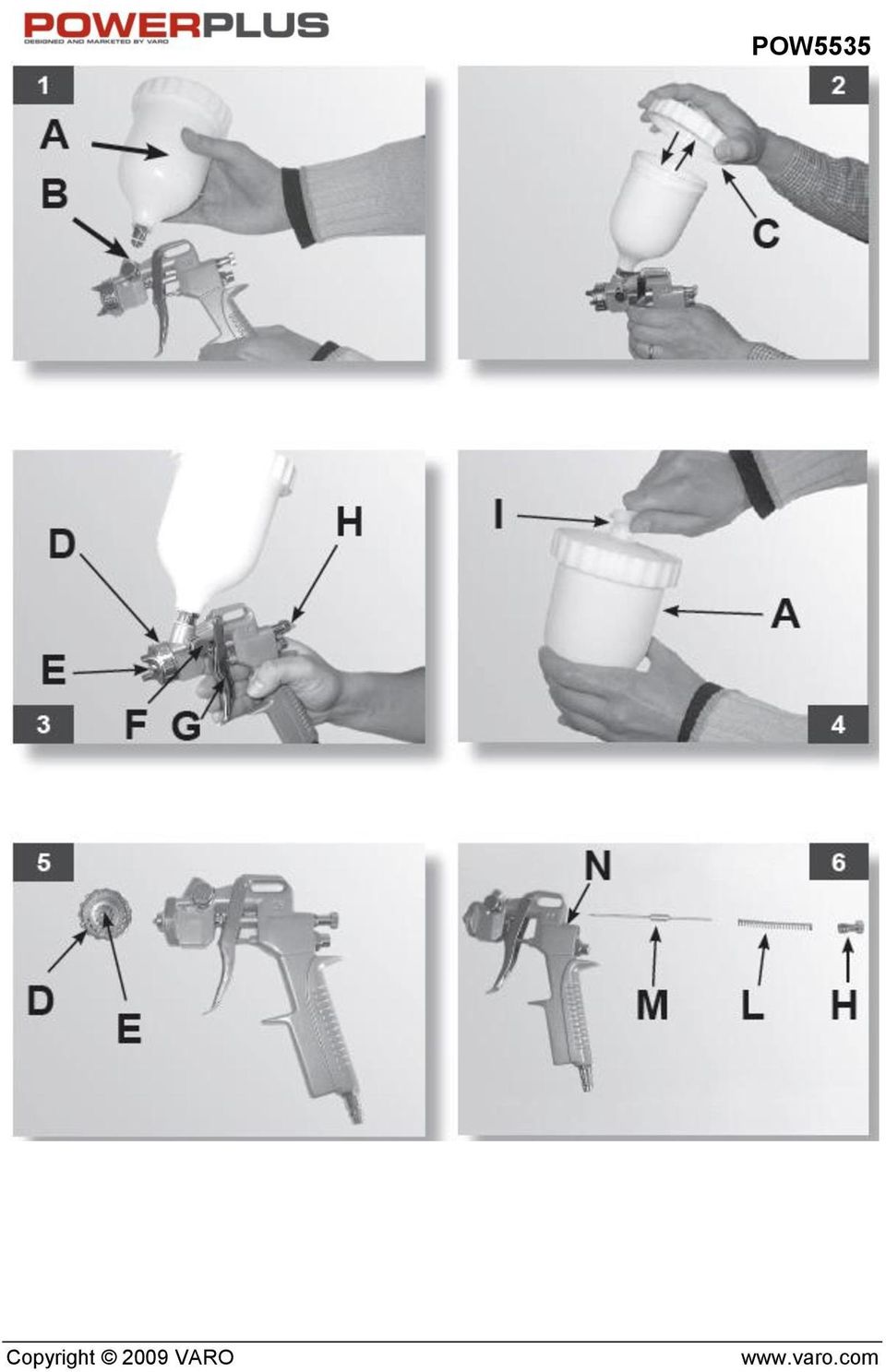

14 11. Při stříkání otevřete odvzduňovací víčko I nádobky A (obr. 4) 9.2 doporučené pouití stříkací pistole Před pouitím stříkací pistole si nástřik vyzkouejte na kousku materiálu, abyste si mohli stanovit správný způsob stříkání a správné mnoství stříkané hmoty. Nikdy nepřekračujte doporučený pracovní tlak. Barvu nebo jinou nátěrovou hmotu je někdy potřeba zředit. Poměr ředění nátěrové hmoty určuje její výrobce. Příli hustá barva můe způsobit ucpání stříkací trysky a znemožnit tak její použití. Při plnění nádobky nátěrovou hmotou udrujte nádobku ve svislé pozici, aby nátěrová hmota nevytékala. 9.3 údržba Po pouití stříkací pistoli důkladně vyčistěte. Vylijte nespotřebovanou nátěrovou hmotu, do nádobky A vlijte malé mnoství ředidla a stiskněte spouť G stejně jako při stříkání. Dodrujte přitom stejné bezpečnostní předpisy. Touto operací zajistíte předběné vyčitění součástí pro průtok kapaliny. Samotné čitění se provádí tak, e vyroubujete trysku D a prstenec E (obr. 5). Vyroubujte kolečko H, vyjměte pruinu L a stříkací jehlu M (obr. 6). Pravidelně promate místo pro uloení stříkací jehly N (obr. 6). Za pomoci vhodného čisticího prostředku provádějte důkladné čitění těchto součástek. Čistěte té průtokovou část v místě uloení nádobky A (obr. 1). 10 PLNICÍ PISTOLE Pro nafukování pneumatik, člunů, matrací, míčů apod HLADINA TLAKU: 3 Nemiřte nikdy proud stlačeného vzduchu na osoby nebo zvířata. Překračování doporučeného nafukovacího tlaku je nebezpečné a mohlo by způsobit újmu na zdraví osob nebo pokození předmětů 10.1 použití plnicí pistole 1. Připojte plnicí pistoli ke kompresoru podle pokynů, uvedených v kapitole č. 2 PŘIPOJOVÁNÍ KOMPRESOROVÉHO PŘÍSLUENSTVÍ 2. Při nafukování pneumatik motorových vozidel nebo některých druhů jízdních kol nejsou nutné adaptéry (obr. 2). Zmáčkněte jazýček (A), nasaďte spoj hadice na ventilek pneumatiky a uvolněte jazýček (obr. 3) 3. Regulujte pracovní tlak na hodnotu, určenou pro tuto pistoli 4. Zmáčknutím páčky (B) vpusťte vzduch do pneumatiky. Poadovaný nafukovací tlak sledujte na manometru (C) (obr. 1-4). Pokud překročíte poadovanou hodnotu tlaku, můete ji sníit zmáčknutím tlačítka (D) (obr. 1-4) 5. Při nafukování fotbalových míčů, člunů, některých druhů pneumatik jízdních kol a dětských nafukovacích bazénů budete moná potřebovat vhodný adaptér (obr. 2) Adaptér E pro fotbalové míče Adaptér F pro čluny, matrace a dětské nafukovací bazény Adaptér G pro některé druhy jízdních kol Zvolte si vhodný adaptér, stiskněte jazýček (A) a nasaďte adaptér na plnicí hadici (obr. 5). Zatlačte adaptér do plnicí hadice podle obrázku č. 5 a uvolněte jazýček (A). Adaptér zajistíte tak, e jím lehce otočíte ve směru hodinových ručiček 6. Nafoukněte poadovaný předmět podle pokynů, uvedených v bodě č údržba Ukládejte plnicí pistoli v suchém a čistém prostředí. Neumývejte pistoli ředidlem, hořlavou nebo toxickou kapalinou. Copyright 2009 VARO Page 9

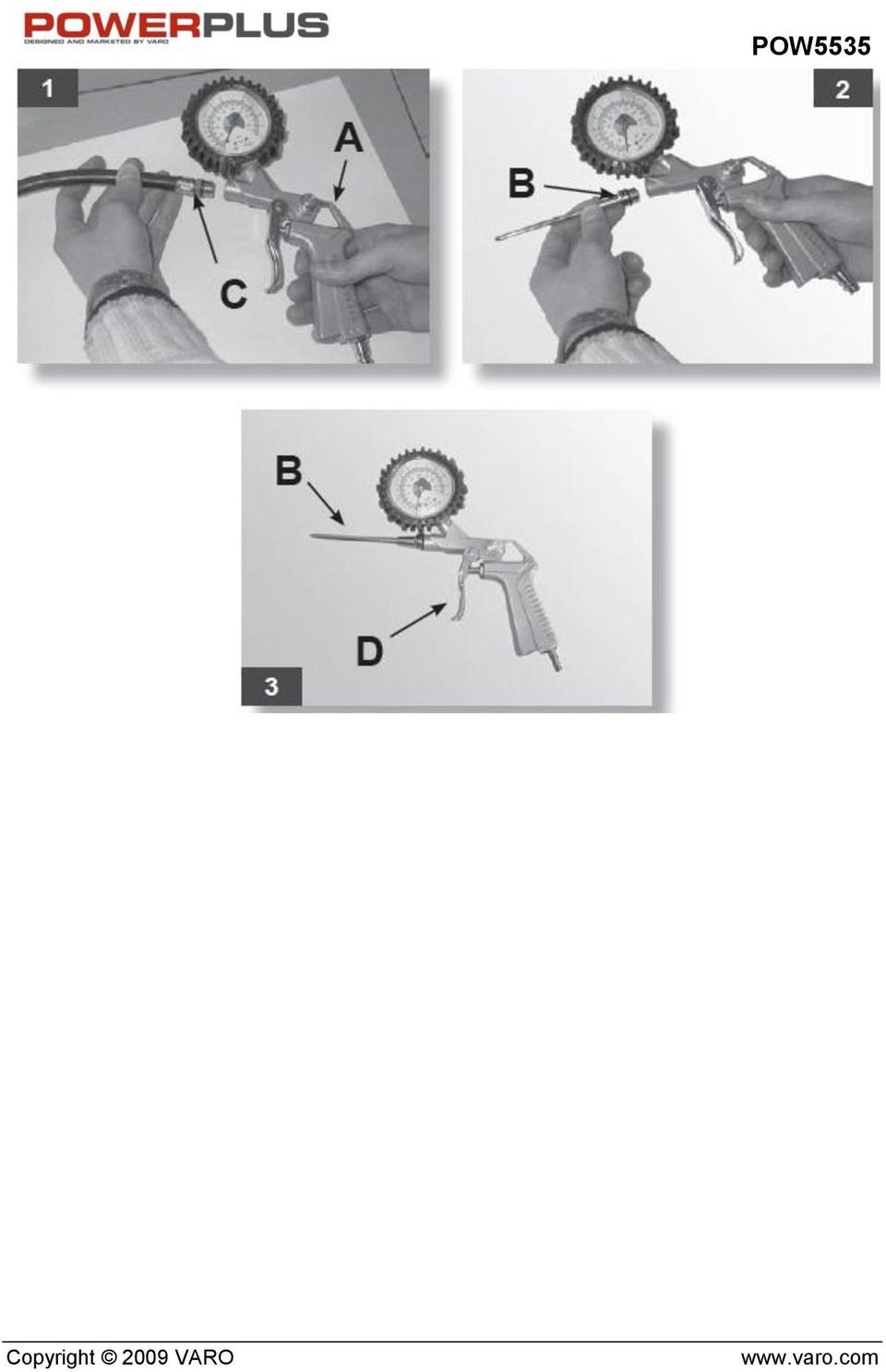

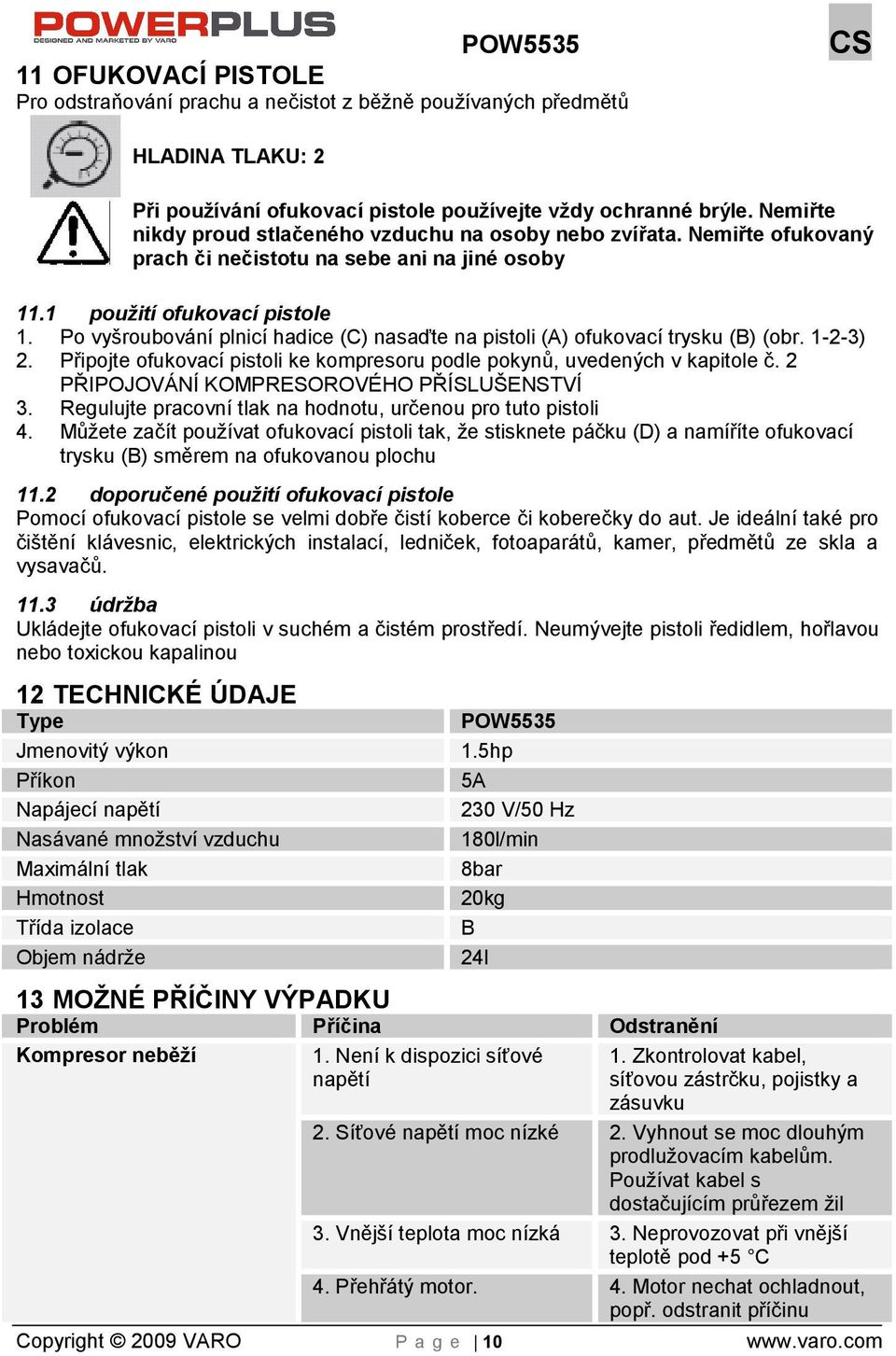

15 11 OFUKOVACÍ PISTOLE Pro odstraňování prachu a nečistot z běně pouívaných předmětů HLADINA TLAKU: 2 Při pouívání ofukovací pistole pouívejte vdy ochranné brýle. Nemiřte nikdy proud stlačeného vzduchu na osoby nebo zvířata. Nemiřte ofukovaný prach či nečistotu na sebe ani na jiné osoby 11.1 použití ofukovací pistole 1. Po vyroubování plnicí hadice (C) nasaďte na pistoli (A) ofukovací trysku (B) (obr ) 2. Připojte ofukovací pistoli ke kompresoru podle pokynů, uvedených v kapitole č. 2 PŘIPOJOVÁNÍ KOMPRESOROVÉHO PŘÍSLUENSTVÍ 3. Regulujte pracovní tlak na hodnotu, určenou pro tuto pistoli 4. Můete začít pouívat ofukovací pistoli tak, e stisknete páčku (D) a namíříte ofukovací trysku (B) směrem na ofukovanou plochu 11.2 doporučené použití ofukovací pistole Pomocí ofukovací pistole se velmi dobře čistí koberce či koberečky do aut. Je ideální také pro čitění klávesnic, elektrických instalací, ledniček, fotoaparátů, kamer, předmětů ze skla a vysavačů údržba Ukládejte ofukovací pistoli v suchém a čistém prostředí. Neumývejte pistoli ředidlem, hořlavou nebo toxickou kapalinou 12 TECHNICKÉ ÚDAJE Type Jmenovitý výkon Příkon Napájecí napětí Nasávané množství vzduchu Maximální tlak Hmotnost Třída izolace Objem nádrže POW hp 5A 230 V/50 Hz 180l/min 8bar 20kg B 24l 13 MONÉ PŘÍČINY VÝPADKU Problém Příčina Odstranění Kompresor neběí 1. Není k dispozici síťové napětí 1. Zkontrolovat kabel, síťovou zástrčku, pojistky a zásuvku 2. Síťové napětí moc nízké 2. Vyhnout se moc dlouhým prodluovacím kabelům. Používat kabel s dostačujícím průřezem il 3. Vnějí teplota moc nízká 3. Neprovozovat při vnějí teplotě pod +5 C 4. Přehřátý motor. 4. Motor nechat ochladnout, popř. odstranit příčinu Copyright 2009 VARO Page 10

16 Kompresor běí, ale není k dispozici ádný stlačený vzduch Kompresor běí, na manometru je zobrazován tlak, ale nástroje neběí POW5535 CS přehřátí. 1. Netěsný zpětný ventil 1. Zpětný ventil vyměnit 2. Defektní těsnění 2. Těsnění zkontrolovat, defektní těsnění nechat vyměnit odborným servisem 3. Netěsný vypoutěcí roub kondenzační vody (11). 3. Šroub rukou utáhnout. Těsnění na šroubu zkontrolovat, popř. vyměnit. 1. Netěsná hadicová spojení 1. Hadici na stlačený vzduch a nástroje zkontrolovat, popř. vyměnit 2. Netěsná rychlospojka 2. Rychlospojku zkontrolovat, popř. vyměnit. 3. Na regulátor tlaku nastavený nízký tlak. 3. Regulátor tlaku více otevřít. 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běným opotřebením a opotřebením jednotlivých částí, jako jsou např. loiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lity, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, e výrobek nebyl správně udrován (pravidelné čitění ventilačních otvorů, výměna uhlíkových kartáčků,...). Vá doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 15 IVOTNÍ PROSTŘEDÍ Pouité zařízení nelikvidujte spolu s běným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu ivotního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Dalí informace vám sdělí místní správa nebo prodejce. Copyright 2009 VARO Page 11

17 16 PROHLÁENÍ O SHODĚ POW5535 CS VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : Bezolejový kompresor Značka : POWERplus Číslo poloky : POW5535 je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 98/37/ES směrnice o strojním zařízení 2000/14/ES směrnice o hluku ve vnějím prostoru 87/404/EC The Singe Vessel Pressure Directive Evropské harmonizované normy a jejich změny a doplňky: EN : 1996 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum : 13/07/2009 Copyright 2009 VARO Page 12
