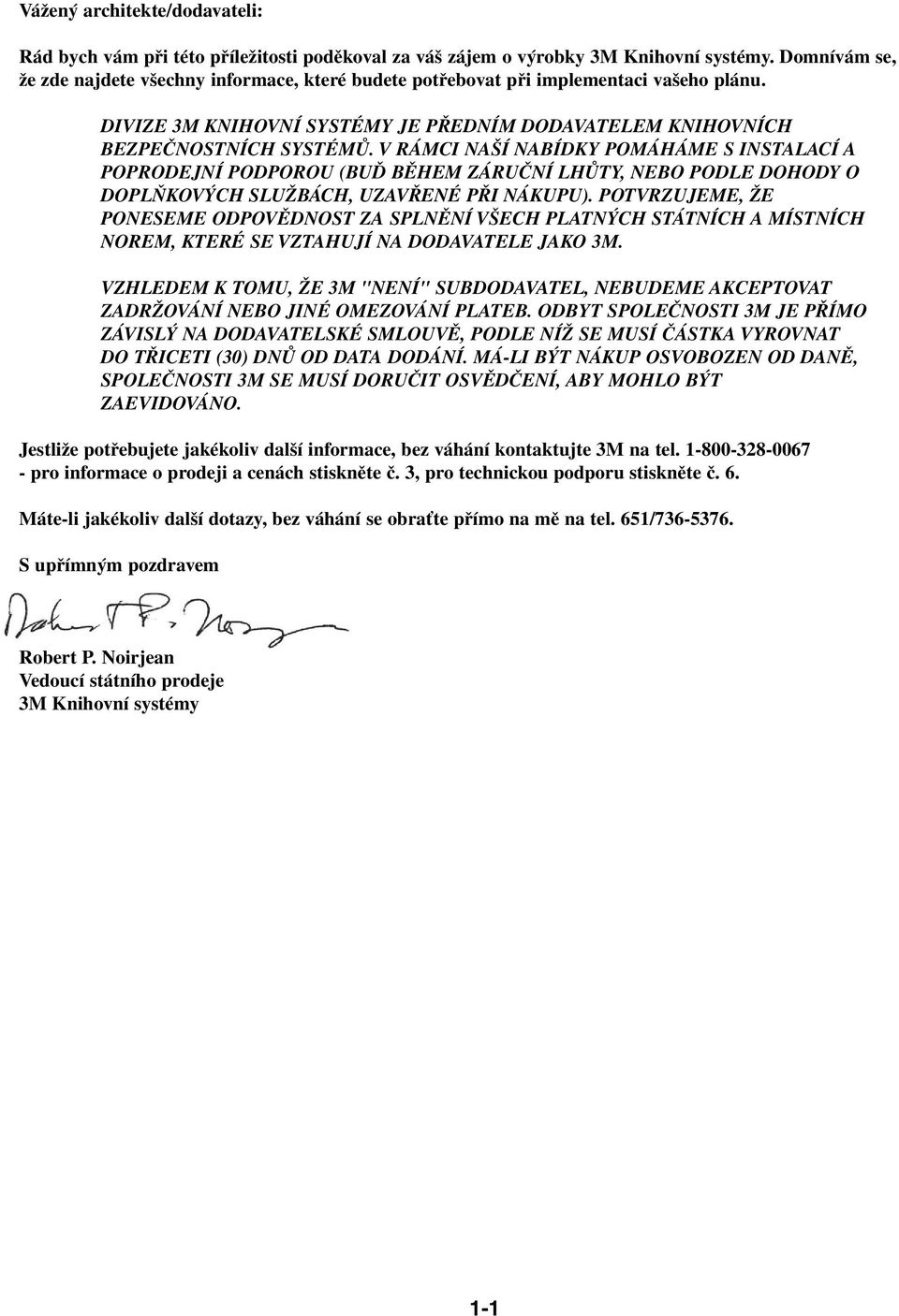

1 V ûen architekte/dodavateli: R d bych v m p i tèto p Ìleûitosti podïkoval za v ö z jem o v robky 3M KnihovnÌ systèmy. DomnÌv m se, ûe zde najdete vöechny informace, kterè budete pot ebovat p i implementaci vaöeho pl nu. DIVIZE 3M KNIHOVNÕ SYST MY JE PÿEDNÕM DODAVATELEM KNIHOVNÕCH BEZPE»NOSTNÕCH SYST MŸ. V R MCI NAäÕ NABÕDKY POM H ME S INSTALACÕ A POPRODEJNÕ PODPOROU (BUœ BÃHEM Z RU»NÕ LHŸTY, NEBO PODLE DOHODY O DOPL KOV CH SLUéB CH, UZAVÿEN PÿI N KUPU). POTVRZUJEME, ée PONESEME ODPOVÃDNOST ZA SPLNÃNÕ VäECH PLATN CH ST TNÕCH A MÕSTNÕCH NOREM, KTER SE VZTAHUJÕ NA DODAVATELE JAKO 3M. VZHLEDEM K TOMU, ée 3M "NENÕ" SUBDODAVATEL, NEBUDEME AKCEPTOVAT ZADRéOV NÕ NEBO JIN OMEZOV NÕ PLATEB. ODBYT SPOLE»NOSTI 3M JE PÿÕMO Z VISL NA DODAVATELSK SMLOUVÃ, PODLE NÕé SE MUSÕ» STKA VYROVNAT DO TÿICETI (30) DNŸ OD DATA DOD NÕ. M -LI B T N KUP OSVOBOZEN OD DANÃ, SPOLE»NOSTI 3M SE MUSÕ DORU»IT OSVÃD»ENÕ, ABY MOHLO B T ZAEVIDOV NO. Jestliûe pot ebujete jakèkoliv dalöì informace, bez v h nì kontaktujte 3M na tel pro informace o prodeji a cen ch stisknïte Ë. 3, pro technickou podporu stisknïte Ë. 6. M te-li jakèkoliv dalöì dotazy, bez v h nì se obraùte p Ìmo na mï na tel. 651/ S up Ìmn m pozdravem Robert P. Noirjean VedoucÌ st tnìho prodeje 3M KnihovnÌ systèmy 1-1

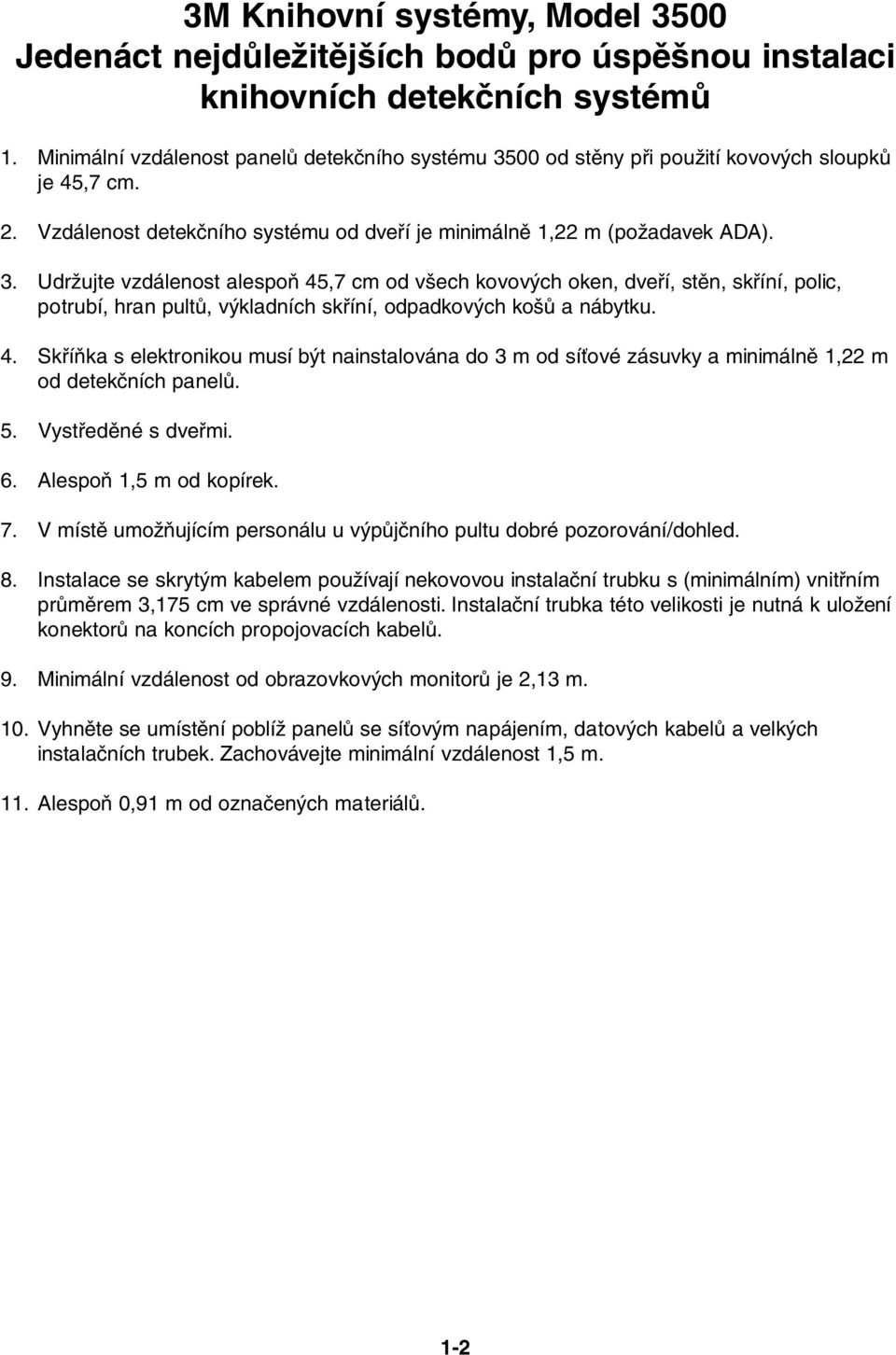

2 3M Knihovní systémy, Model 3500 Jedenáct nejdůležitějších bodů pro úspěšnou instalaci knihovních detekčních systémů 1. Minimální vzdálenost panelů detekčního systému 3500 od stěny při použití kovových sloupků je 45,7 cm. 2. Vzdálenost detekčního systému od dveří je minimálně 1,22 m (požadavek ADA). 3. Udržujte vzdálenost alespoň 45,7 cm od všech kovových oken, dveří, stěn, skříní, polic, potrubí, hran pultů, výkladních skříní, odpadkových košů a nábytku. 4. Skříňka s elektronikou musí být nainstalována do 3 m od síťové zásuvky a minimálně 1,22 m od detekčních panelů. 5. Vystředěné s dveřmi. 6. Alespoň 1,5 m od kopírek. 7. V místě umožňujícím personálu u výpůjčního pultu dobré pozorování/dohled. 8. Instalace se skrytým kabelem používají nekovovou instalační trubku s (minimálním) vnitřním průměrem 3,175 cm ve správné vzdálenosti. Instalační trubka této velikosti je nutná k uložení konektorů na koncích propojovacích kabelů. 9. Minimální vzdálenost od obrazovkových monitorů je 2,13 m. 10. Vyhněte se umístění poblíž panelů se síťovým napájením, datových kabelů a velkých instalačních trubek. Zachovávejte minimální vzdálenost 1,5 m. 11. Alespoň 0,91 m od označených materiálů. 1-2

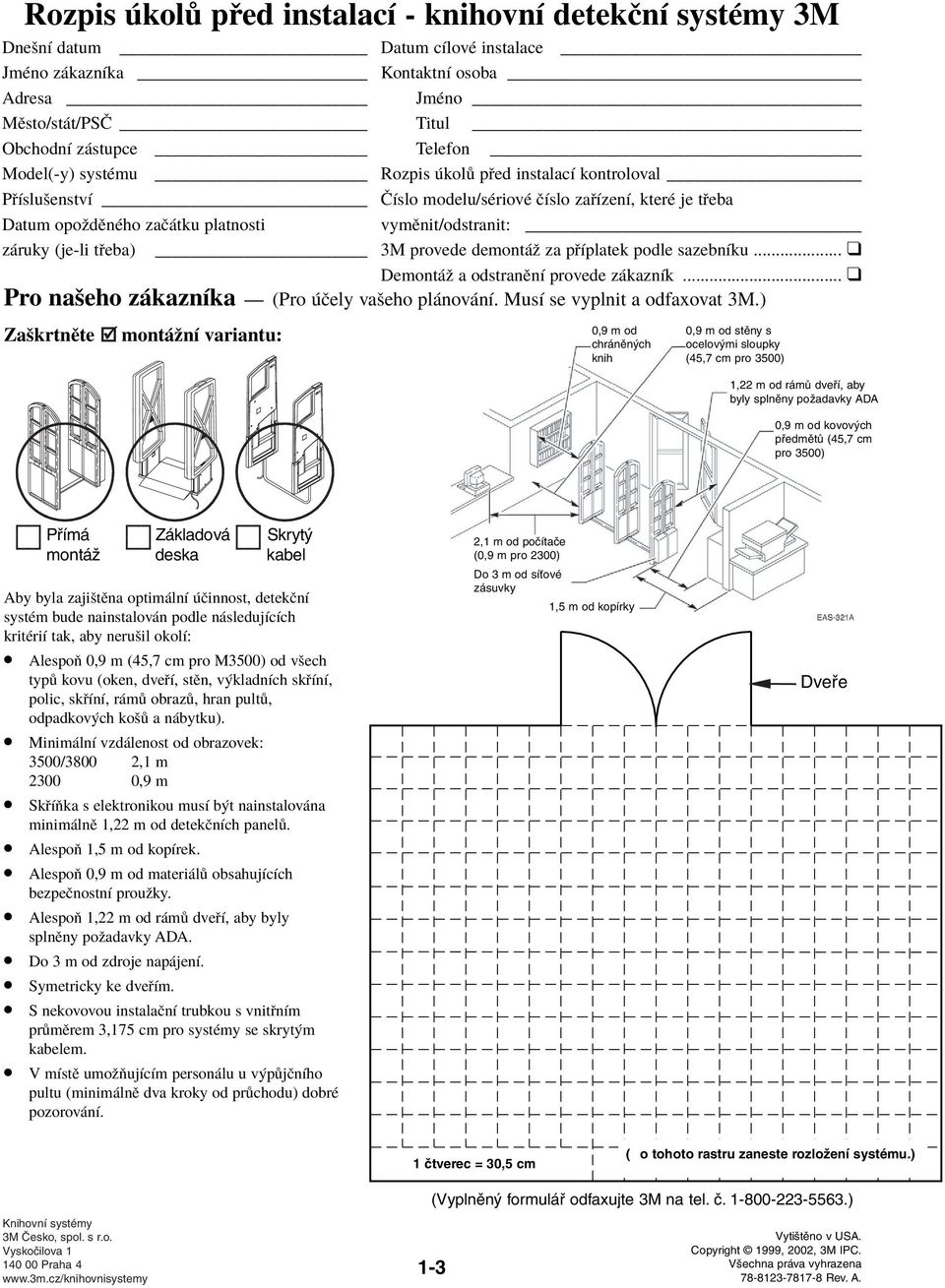

3 Rozpis kol p ed instalacì - knihovnì detekënì systèmy 3M DneönÌ datum JmÈno z kaznìka Adresa MÏsto/st t/ps» ObchodnÌ z stupce Model(-y) systèmu P ÌsluöenstvÌ Datum opoûdïnèho zaë tku platnosti z ruky (je-li t eba) Pro naöeho z kaznìka-(pro Ëely vaöeho pl nov nì. MusÌ se vyplnit a odfaxovat 3M.) ZaökrtnÏte mont ûnì variantu: Datum cìlovè instalace KontaktnÌ osoba JmÈno Titul Telefon Rozpis kol p ed instalacì kontroloval»ìslo modelu/sèriovè ËÌslo za ÌzenÌ, kterè je t eba vymïnit/odstranit: 3M provede demont û za p Ìplatek podle sazebnìku... Demont û a odstranïnì provede z kaznìk... 0,9 m od chráněných knih 0,9 m od stěny s ocelovými sloupky (45,7 cm pro 3500) 1,22 m od rámů dveří, aby byly splněny požadavky ADA 0,9 m od kovových předmětů (45,7 cm pro 3500) Přímá Základová Skrytý montáž deska kabel Aby byla zajiötïna optim lnì Ëinnost, detekënì systèm bude nainstalov n podle n sledujìcìch kritèriì tak, aby neruöil okolì: AlespoÚ 0,9 m (45,7 cm pro M3500) od vöech typ kovu (oken, dve Ì, stïn, v kladnìch sk ÌnÌ, polic, sk ÌnÌ, r m obraz, hran pult, odpadkov ch koö a n bytku). Minim lnì vzd lenost od obrazovek: 3500/3800 2,1 m ,9 m Sk ÌÚka s elektronikou musì b t nainstalov na minim lnï 1,22 m od detekënìch panel. AlespoÚ 1,5 m od kopìrek. AlespoÚ 0,9 m od materi l obsahujìcìch bezpeënostnì prouûky. AlespoÚ 1,22 m od r m dve Ì, aby byly splnïny poûadavky ADA. Do 3 m od zdroje nap jenì. Symetricky ke dve Ìm. S nekovovou instalaënì trubkou s vnit nìm pr mïrem 3,175 cm pro systèmy se skryt m kabelem. V mìstï umoûúujìcìm person lu u v p jënìho pultu (minim lnï dva kroky od pr chodu) dobrè pozorov nì. 2,1 m od počítače (0,9 m pro 2300) Do 3 m od síťové zásuvky 1,5 m od kopírky Dveře 1 čtverec = 30,5 cm (Do tohoto rastru zaneste rozložení systému.) 3M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, Minnesota Praha A (Vyplněný formulář odfaxujte 3M na tel. č ) 1-3 Vytištěno v USA. Copyright 1999, 2002, 3M IPC. Všechna práva vyhrazena Rev. A.

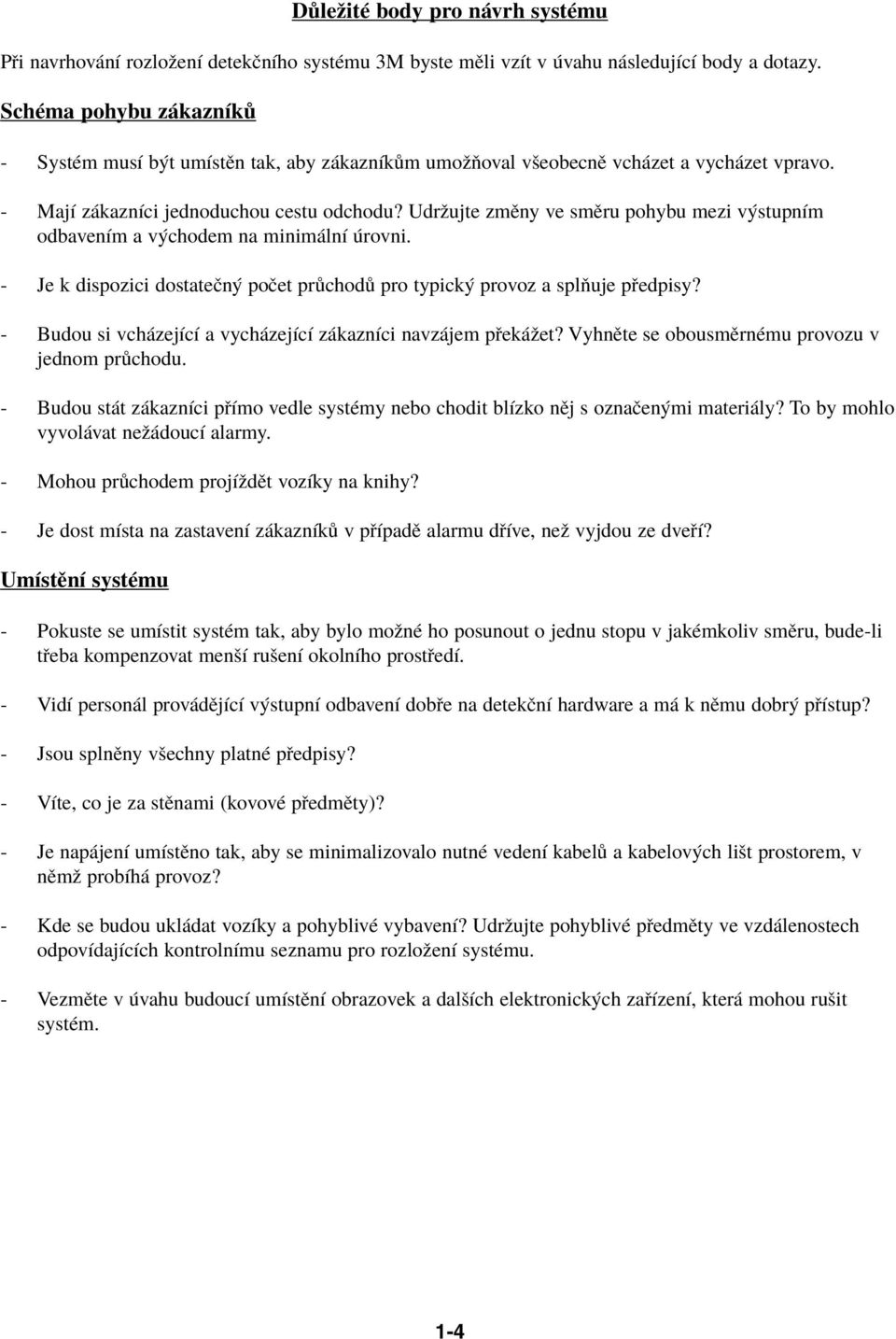

4 D leûitè body pro n vrh systèmu P i navrhov nì rozloûenì detekënìho systèmu 3M byste mïli vzìt v vahu n sledujìcì body a dotazy. SchÈma pohybu z kaznìk - SystÈm musì b t umìstïn tak, aby z kaznìk m umoûúoval vöeobecnï vch zet a vych zet vpravo. - MajÌ z kaznìci jednoduchou cestu odchodu? Udrûujte zmïny ve smïru pohybu mezi v stupnìm odbavenìm a v chodem na minim lnì rovni. - Je k dispozici dostateën poëet pr chod pro typick provoz a splúuje p edpisy? - Budou si vch zejìcì a vych zejìcì z kaznìci navz jem p ek ûet? VyhnÏte se obousmïrnèmu provozu v jednom pr chodu. - Budou st t z kaznìci p Ìmo vedle systèmy nebo chodit blìzko nïj s oznaëen mi materi ly? To by mohlo vyvol vat neû doucì alarmy. - Mohou pr chodem projìûdït vozìky na knihy? - Je dost mìsta na zastavenì z kaznìk v p ÌpadÏ alarmu d Ìve, neû vyjdou ze dve Ì? UmÌstÏnÌ systèmu - Pokuste se umìstit systèm tak, aby bylo moûnè ho posunout o jednu stopu v jakèmkoliv smïru, bude-li t eba kompenzovat menöì ruöenì okolnìho prost edì. - VidÌ person l prov dïjìcì v stupnì odbavenì dob e na detekënì hardware a m k nïmu dobr p Ìstup? - Jsou splnïny vöechny platnè p edpisy? - VÌte, co je za stïnami (kovovè p edmïty)? - Je nap jenì umìstïno tak, aby se minimalizovalo nutnè vedenì kabel a kabelov ch liöt prostorem, v nïmû probìh provoz? - Kde se budou ukl dat vozìky a pohyblivè vybavenì? Udrûujte pohyblivè p edmïty ve vzd lenostech odpovìdajìcìch kontrolnìmu seznamu pro rozloûenì systèmu. - VezmÏte v vahu budoucì umìstïnì obrazovek a dalöìch elektronick ch za ÌzenÌ, kter mohou ruöit systèm. 1-4

5 Informace pro architekty a dodavatele Tento dokument poskytuje architektům a dodavatelům všechny potřebné informace pro úspěšnou instalaci vybavení a vytvoření optimálního provozního prostředí pro váš nový knihovní detekční systém 3M. Tyto informace vycházejí z téměř třicetiletých zkušeností s pomocí knihovnám v zajišťování ochrany knih a souvisejících médií před nepovoleným vynášením. Jednotlivé oddíly tohoto dokumentu obsahují přesné informace o rozměrech a prostředí pro zajištění optimální účinnosti. Tento dokument je rozdělen do dvou částí: Strana 1. Všeobecné informace Dopis pro architekta nebo dodavatele 1-1 Jedenáct nejdůležitějších bodů pro úspěšnou instalaci 1-2 Kontrolní seznam před instalací 1-3 Důležité body pro návrh systému Informace o sérii 3M Model 3500 Prospekt k výrobku Kontrolní seznam pro rozložení systému 3M Model až 2-3 Instalační specifikace pro modely 3501 (vyberte konfiguraci odpovídající vašim potřebám) 2-4 až 2-7 Instalační specifikace pro modely 3502 (vyberte konfiguraci odpovídající vašim potřebám) 2-8 až 2-11 Instalační pokyny pro dodavatele pro Model 3M 3501 se skrytými kabely (šířka průchodu 914 mm) 2-12 až 2-13 Výkres rozložení pro dodavatele pro Model 3501, skryté kabely v instalační trubce, šířka průchodu 914 mm 2-14 Instalační pokyny pro dodavatele pro Model 3M 3502 se skrytými kabely (šířka průchodu 914 mm) 2-15 až 2-16 Výkres rozložení pro dodavatele pro Model 3502, skryté kabely v instalační trubce, šířka průchodu 914 mm 2-17 Doufáme, že tento dokument pokrývá všechny vaše potřeby. Potřebujete-li jakékoliv další informace nebo cenovou kalkulaci, zavolejte na č , volba 3, abyste nechali zprávu prodejnímu poradci 3M pro vaši oblast.

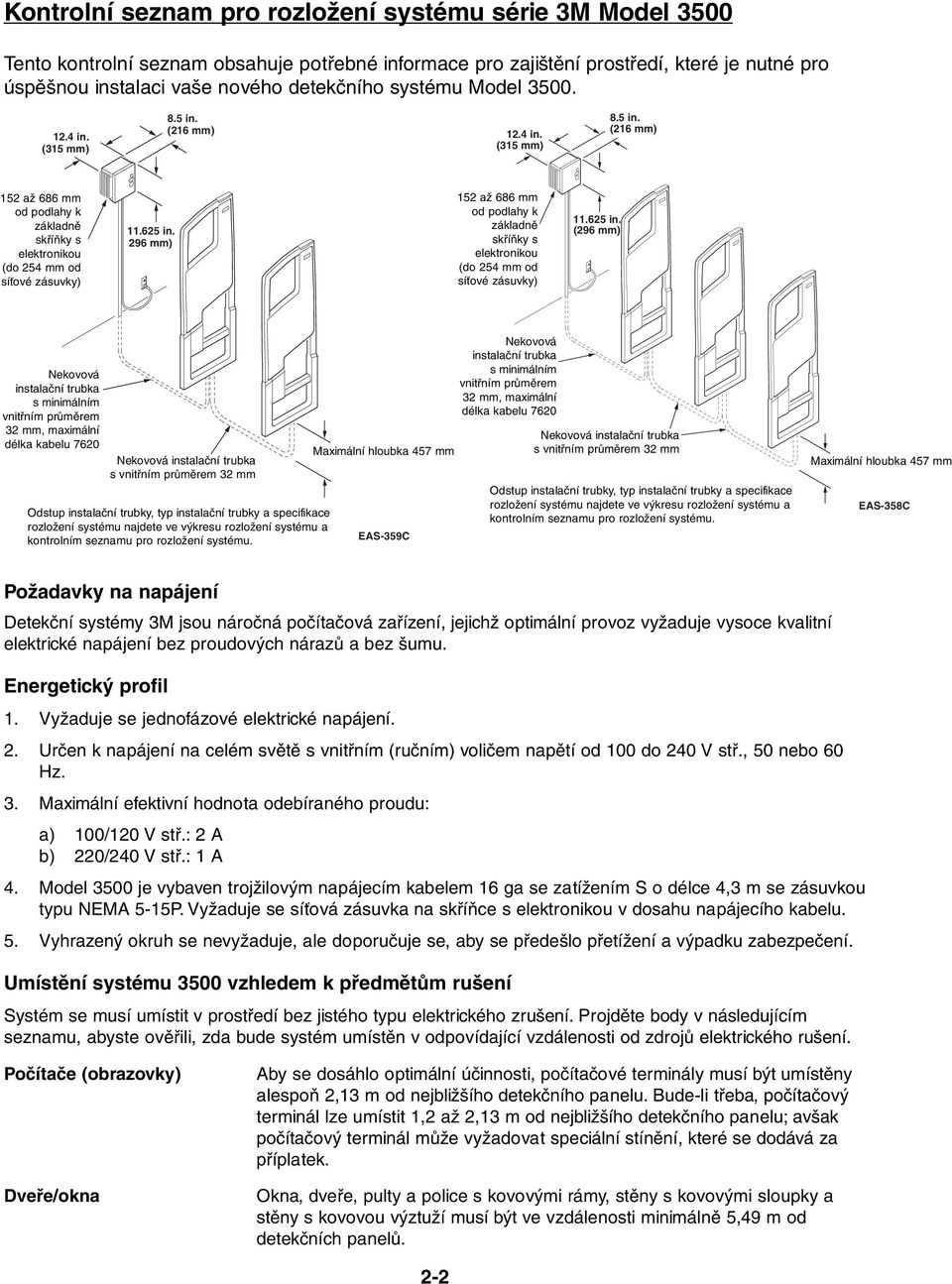

6 Kontrolní seznam pro rozložení systému série 3M Model 3500 Tento kontrolní seznam obsahuje potřebné informace pro zajištění prostředí, které je nutné pro úspěšnou instalaci vaše nového detekčního systému Model in. (315 mm) 8.5 in. (216 mm) 12.4 in. (315 mm) 8.5 in. (216 mm) 152 až 686 mm od podlahy k základně skříňky 6-27 in. s (152 elektronikou mm) (do 254 mm od síťové zásuvky) in. 296 mm) 152 až 686 mm od podlahy k základně 6-27 in. (152 - skříňky 686 mm) s elektronikou (do 254 mm od síťové zásuvky) in. (296 mm) Nekovová instalační 1.25 in. (32 trubka mm) s minimálním vnitřním průměrem mm, feet (7620 maximální mm) délka kabelu 7620 Nekovová 1.25 in. (32 instalační mm) trubka s vnitřním průměrem 32 mm Odstup instalační trubky, typ instalační trubky a specifikace rozložení systému najdete ve výkresu rozložení systému a kontrolním seznamu pro rozložení systému. Maximální 18 in. (457 hloubka mm) 457 mm EAS-359C Nekovová instalační trubka 1.25 in. (32 mm) s minimálním vnitřním průměrem mm, stop maximální (7620 mm) délka kabelu 7620 Nekovová instalační 1.25 in. (32 trubka mm) s vnitřním průměrem 32 mm Odstup instalační trubky, typ instalační trubky a specifikace rozložení systému najdete ve výkresu rozložení systému a kontrolním seznamu pro rozložení systému. Maximální 18 in. (457 hloubka mm) 457 mm EAS-358C Požadavky na napájení Detekční systémy 3M jsou náročná počítačová zařízení, jejichž optimální provoz vyžaduje vysoce kvalitní elektrické napájení bez proudových nárazů a bez šumu. Energetický profil 1. Vyžaduje se jednofázové elektrické napájení. 2. Určen k napájení na celém světě s vnitřním (ručním) voličem napětí od 100 do 240 V stř., 50 nebo 60 Hz. 3. Maximální efektivní hodnota odebíraného proudu: a) 100/120 V stř.: 2 A b) 220/240 V stř.: 1 A 4. Model 3500 je vybaven trojžilovým napájecím kabelem 16 ga se zatížením S o délce 4,3 m se zásuvkou typu NEMA 5-15P. Vyžaduje se síťová zásuvka na skříňce s elektronikou v dosahu napájecího kabelu. 5. Vyhrazený okruh se nevyžaduje, ale doporučuje se, aby se předešlo přetížení a výpadku zabezpečení. Umístění systému 3500 vzhledem k předmětům rušení Systém se musí umístit v prostředí bez jistého typu elektrického zrušení. Projděte body v následujícím seznamu, abyste ověřili, zda bude systém umístěn v odpovídající vzdálenosti od zdrojů elektrického rušení. Počítače (obrazovky) Dveře/okna Aby se dosáhlo optimální účinnosti, počítačové terminály musí být umístěny alespoň 2,13 m od nejbližšího detekčního panelu. Bude-li třeba, počítačový terminál lze umístit 1,2 až 2,13 m od nejbližšího detekčního panelu; avšak počítačový terminál může vyžadovat speciální stínění, které se dodává za příplatek. Okna, dveře, pulty a police s kovovými rámy, stěny s kovovými sloupky a stěny s kovovou výztuží musí být ve vzdálenosti minimálně 5,49 m od detekčních panelů. 2-2

7 5. Instalační technik 3M nainstaluje kabely panelů, kabely skříňky s elektronikou, montážní systém a detekční panely. 6. Instalační technik 3M zapne přívod energie do systému a dokončí provozní kontroly a nastavení in. (315 mm) 8.5 in. (216 mm) 152 až 686 mm od podlahy 6 k to základně 27 in. (152 to 686 mm) skříňky s elektronikou (do 254 mm od síťové zásuvky) in. 296 mm) Nekovová instalační trubka s minimálním 1.25 vnitřním in. (32 průměrem mm) 32 mm, maximální délka kabelu 7620 mm Nekovová instalační trubka s vnitřním průměrem 32 mm 1.25 in. (32 mm) Maximální hloubka 457 mm 18 in. (457 mm) Vzdálenost instalační trubky, typ instalační trubky a instalační specifikace systému najdete na výkresu rozložení pro dodavatele a v kontrolním seznamu pro rozložení systému. EAS-359C 3M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, MN Praha "3M", "Tattle-Tape" a "SelfCheck" jsou ochranné známky 3M. Vytištěno v USA. 3M

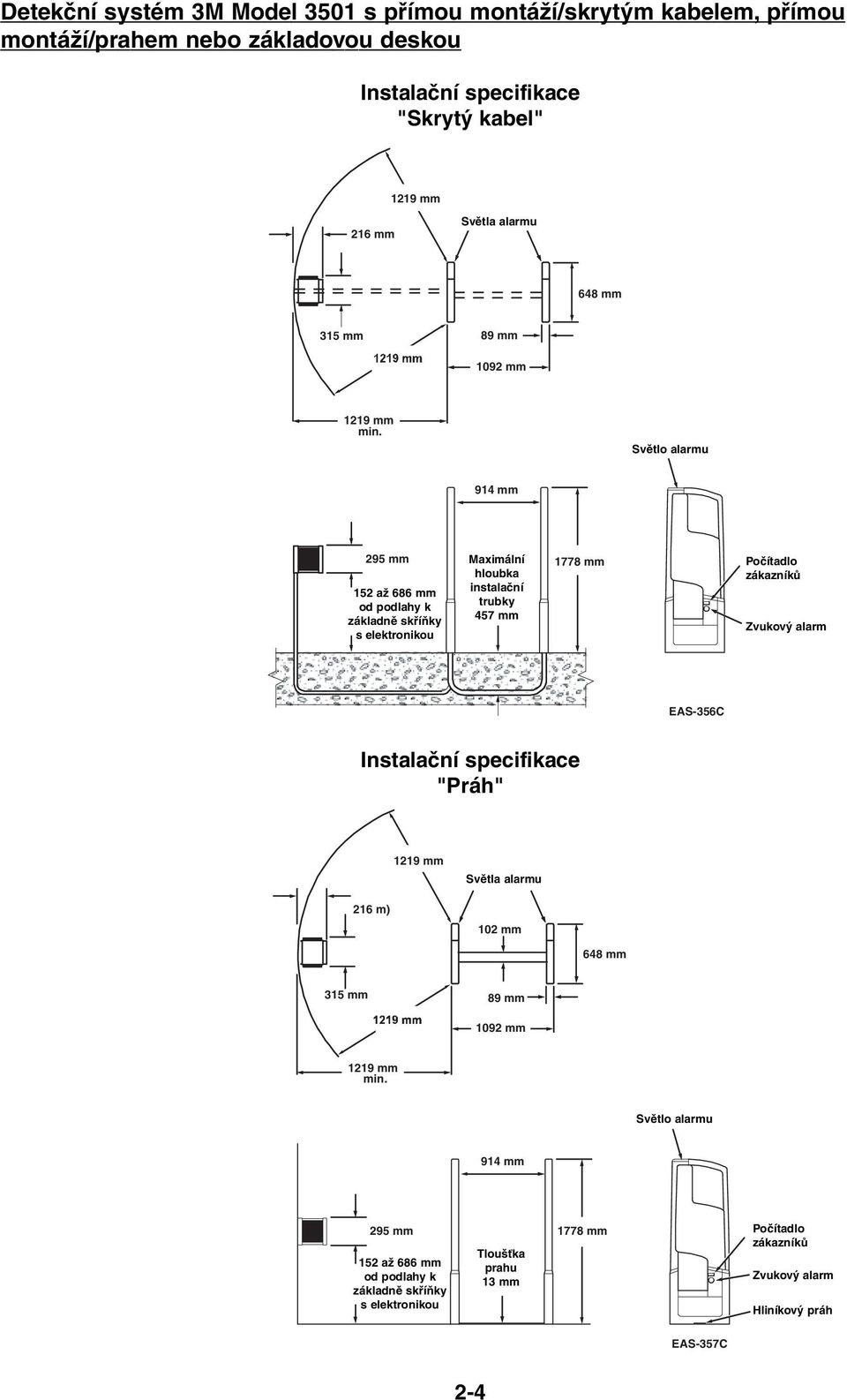

8 Detekční systém 3M Model 3501 s přímou montáží/skrytým kabelem, přímou montáží/prahem nebo základovou deskou Instalační specifikace "Skrytý kabel" 1219 mm 216 mm Světla alarmu 648 mm 315 mm 89 mm 1092 mm 1219 mm min. Světlo alarmu 914 mm 295 mm 152 až 686 mm od podlahy k základně skříňky s elektronikou Maximální hloubka instalační trubky 457 mm 1778 mm Počítadlo zákazníků Zvukový alarm EAS-356C Instalační specifikace "Práh" 1219 mm Světla alarmu 216 m) 102 mm 648 mm 315 mm 89 mm 1092 mm 1219 mm min. Světlo alarmu 914 mm 295 mm 152 až 686 mm od podlahy k základně skříňky s elektronikou Tloušťka prahu 13 mm 1778 mm Počítadlo zákazníků Zvukový alarm Hliníkový práh EAS-357C 2-4

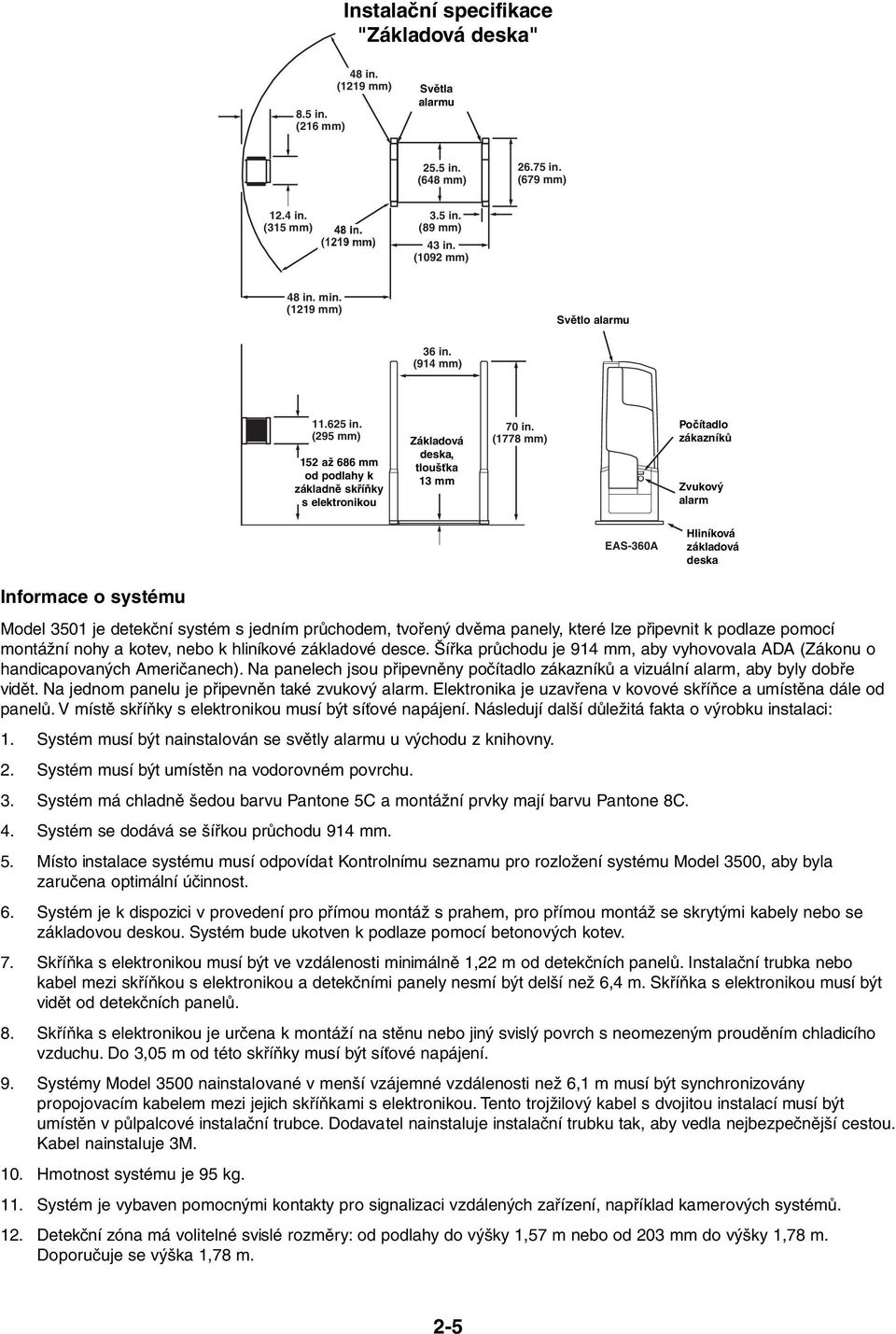

9 Instalační specifikace "Základová deska" 8.5 in. (216 mm) 48 in. (1219 mm) Světla alarmu 25.5 in. (648 mm) in. (679 mm) 12.4 in. (315 mm) 3.5 in. (89 mm) 43 in. (1092 mm) 48 in. min. (1219 mm) Světlo alarmu 36 in. (914 mm) in. (295 mm) 152 až 686 mm od podlahy k základně skříňky s elektronikou Základová deska,.5 in. tloušťka (13 mm) Maximum 13 mm 70 in. (1778 mm) Počítadlo zákazníků Zvukový alarm EAS-360A Hliníková základová deska Informace o systému Model 3501 je detekční systém s jedním průchodem, tvořený dvěma panely, které lze připevnit k podlaze pomocí montážní nohy a kotev, nebo k hliníkové základové desce. Šířka průchodu je 914 mm, aby vyhovovala ADA (Zákonu o handicapovaných Američanech). Na panelech jsou připevněny počítadlo zákazníků a vizuální alarm, aby byly dobře vidět. Na jednom panelu je připevněn také zvukový alarm. Elektronika je uzavřena v kovové skříňce a umístěna dále od panelů. V místě skříňky s elektronikou musí být síťové napájení. Následují další důležitá fakta o výrobku instalaci: 1. Systém musí být nainstalován se světly alarmu u východu z knihovny. 2. Systém musí být umístěn na vodorovném povrchu. 3. Systém má chladně šedou barvu Pantone 5C a montážní prvky mají barvu Pantone 8C. 4. Systém se dodává se šířkou průchodu 914 mm. 5. Místo instalace systému musí odpovídat Kontrolnímu seznamu pro rozložení systému Model 3500, aby byla zaručena optimální účinnost. 6. Systém je k dispozici v provedení pro přímou montáž s prahem, pro přímou montáž se skrytými kabely nebo se základovou deskou. Systém bude ukotven k podlaze pomocí betonových kotev. 7. Skříňka s elektronikou musí být ve vzdálenosti minimálně 1,22 m od detekčních panelů. Instalační trubka nebo kabel mezi skříňkou s elektronikou a detekčními panely nesmí být delší než 6,4 m. Skříňka s elektronikou musí být vidět od detekčních panelů. 8. Skříňka s elektronikou je určena k montáží na stěnu nebo jiný svislý povrch s neomezeným prouděním chladicího vzduchu. Do 3,05 m od této skříňky musí být síťové napájení. 9. Systémy Model 3500 nainstalované v menší vzájemné vzdálenosti než 6,1 m musí být synchronizovány propojovacím kabelem mezi jejich skříňkami s elektronikou. Tento trojžilový kabel s dvojitou instalací musí být umístěn v půlpalcové instalační trubce. Dodavatel nainstaluje instalační trubku tak, aby vedla nejbezpečnější cestou. Kabel nainstaluje 3M. 10. Hmotnost systému je 95 kg. 11. Systém je vybaven pomocnými kontakty pro signalizaci vzdálených zařízení, například kamerových systémů. 12. Detekční zóna má volitelné svislé rozměry: od podlahy do výšky 1,57 m nebo od 203 mm do výšky 1,78 m. Doporučuje se výška 1,78 m. 2-5

10 Možnosti montáže Přímá montáž s prahem Kabely mezi panely jsou uzavřené v prahu z eloxovaného hliníku o šířce 101,60 mm. Přímá montáž se skrytým kabelem Kabely mezi panely jsou vedeny pod hotovou podlahou v nekovové instalační trubce. Za instalaci trubky odpovídá zákazník. Základová deska Kabely mezi panely jsou uzavřené v základové desce o šířce 648 mm. Požadavky na elektrické napájení Model 3501 je počítačové zařízení, jehož optimální provoz vyžaduje vysoce kvalitní elektrické napájení bez proudových nárazů a bez šumu. Energetický profil 1. Vyžaduje se jednofázové napájení. 2. Určen k napájení na celém světě, pracovní napětí lze volit mezi 100 do 240 V stř., 50 nebo 60 Hz. 3. Maximální efektivní hodnota odebíraného proudu: a) 100/120 V stř.: 2 A b) 220/240 V stř.: 1 A 4. Napájecí kabel: Model 3501 je vybaven trojžilovým napájecím kabelem 16 ga se zatížením S o délce 4,3 m se zásuvkou typu NEMA 5-15P. 5. Elektrický proud se typicky odebírá z e zásuvky instalované na stěně. 6. Zákazník musí dodat elektrickou zásuvku do vzdálenosti odpovídající délce napájecího kabelu. Vyhrazený okruh se nevyžaduje, ale doporučuje se, aby se předešlo přetížení a výpadku zabezpečení. Vyžaduje se minimální kapacita okruhu 15 A. Zapojení mezi panely a skříňkou s elektronikou Přímá montáž s prahem Tato kabeláž bude uzavřena v kabelové liště série 1500, což provede instalační technik při instalaci. Skříňka s elektronikou musí být umístěna tak, aby se minimalizovalo vedení frekventovaným prostorem. Skříňka s elektronikou musí být vidět od detekčních panelů. Přímá montáž se skrytým kabelem Dodavatel obvykle vede tento kabel pod podlahou, aby se dosáhlo lepšího povrchového vzhledu. Tato instalační trubka je nekovová, s vnitřním průměrem 31,8 mm a za její instalaci odpovídá zákazník. Bude-li třeba, tuto kabeláž lze vést na povrchu v kabelové liště zajištěné instalačním technikem. Tento kabel dodá a nainstaluje 3M. Skříňka s elektronikou musí být vidět od detekčních panelů. Všechny instalační trubky, rozvodné krabice a kryty musí být nainstalovány v souladu se státními a místními předpisy. Základová deska Tato kabeláž bude uzavřena v kabelové liště série 1500, což provede instalační technik při instalaci. Skříňka s elektronikou musí být umístěna tak, aby se minimalizovalo vedení frekventovaným prostorem. Skříňka s elektronikou musí být vidět od detekčních panelů. 2-6

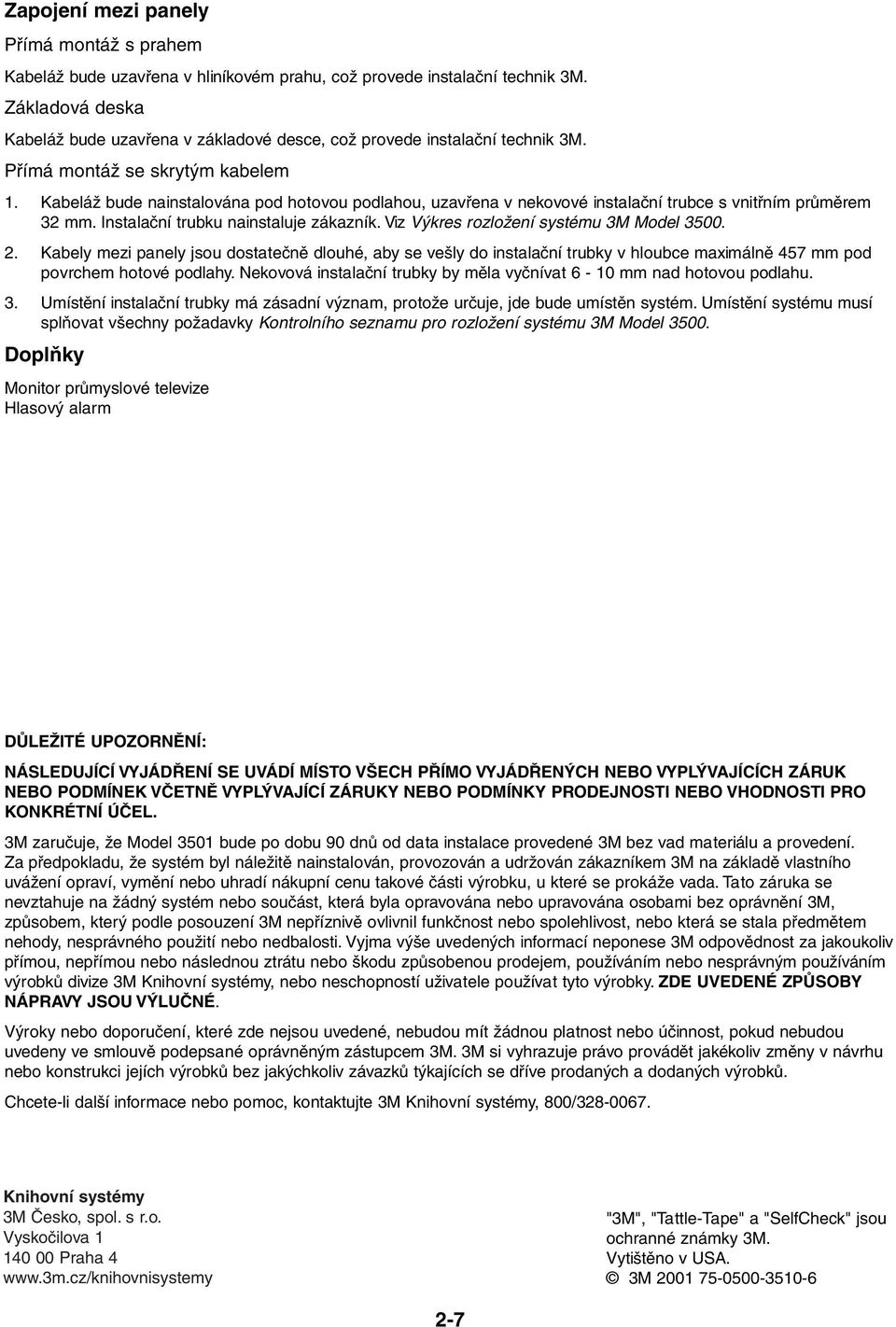

11 Zapojení mezi panely Přímá montáž s prahem Kabeláž bude uzavřena v hliníkovém prahu, což provede instalační technik 3M. Základová deska Kabeláž bude uzavřena v základové desce, což provede instalační technik 3M. Přímá montáž se skrytým kabelem 1. Kabeláž bude nainstalována pod hotovou podlahou, uzavřena v nekovové instalační trubce s vnitřním průměrem 32 mm. Instalační trubku nainstaluje zákazník. Viz Výkres rozložení systému 3M Model Kabely mezi panely jsou dostatečně dlouhé, aby se vešly do instalační trubky v hloubce maximálně 457 mm pod povrchem hotové podlahy. Nekovová instalační trubky by měla vyčnívat 6-10 mm nad hotovou podlahu. 3. Umístění instalační trubky má zásadní význam, protože určuje, jde bude umístěn systém. Umístění systému musí splňovat všechny požadavky Kontrolního seznamu pro rozložení systému 3M Model Doplňky Monitor průmyslové televize Hlasový alarm DŮLEŽITÉ UPOZORNĚNÍ: NÁSLEDUJÍCÍ VYJÁDŘENÍ SE UVÁDÍ MÍSTO VŠECH PŘÍMO VYJÁDŘENÝCH NEBO VYPLÝVAJÍCÍCH ZÁRUK NEBO PODMÍNEK VČETNĚ VYPLÝVAJÍCÍ ZÁRUKY NEBO PODMÍNKY PRODEJNOSTI NEBO VHODNOSTI PRO KONKRÉTNÍ ÚČEL. 3M zaručuje, že Model 3501 bude po dobu 90 dnů od data instalace provedené 3M bez vad materiálu a provedení. Za předpokladu, že systém byl náležitě nainstalován, provozován a udržován zákazníkem 3M na základě vlastního uvážení opraví, vymění nebo uhradí nákupní cenu takové části výrobku, u které se prokáže vada. Tato záruka se nevztahuje na žádný systém nebo součást, která byla opravována nebo upravována osobami bez oprávnění 3M, způsobem, který podle posouzení 3M nepříznivě ovlivnil funkčnost nebo spolehlivost, nebo která se stala předmětem nehody, nesprávného použití nebo nedbalosti. Vyjma výše uvedených informací neponese 3M odpovědnost za jakoukoliv přímou, nepřímou nebo následnou ztrátu nebo škodu způsobenou prodejem, používáním nebo nesprávným používáním výrobků divize 3M Knihovní systémy, nebo neschopností uživatele používat tyto výrobky. ZDE UVEDENÉ ZPŮSOBY NÁPRAVY JSOU VÝLUČNÉ. Výroky nebo doporučení, které zde nejsou uvedené, nebudou mít žádnou platnost nebo účinnost, pokud nebudou uvedeny ve smlouvě podepsané oprávněným zástupcem 3M. 3M si vyhrazuje právo provádět jakékoliv změny v návrhu nebo konstrukci jejích výrobků bez jakýchkoliv závazků týkajících se dříve prodaných a dodaných výrobků. Chcete-li další informace nebo pomoc, kontaktujte 3M Knihovní systémy, 800/ M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, MN Praha "3M", "Tattle-Tape" a "SelfCheck" jsou ochranné známky 3M. Vytištěno v USA. 3M

12 Detekční systém 3M Model 3502 s přímou montáží/skrytým kabelem, přímou montáží/prahem nebo základovou deskou 8.5 in. (216 mm) Instalační specifikace "Skrytý kabel" 48 in. (1219 mm) Světla alarmu 25.5 in. (648 mm) 12.4 in. (315 mm) 82.5 in. (2096 mm) 3.5 in. (89 mm) 48 in. min. (1219 mm) Světlo alarmu 36 in. (914 mm) in. (295 mm) 152 až 686 mm od podlahy k základně skříňky s elektronikou Maximální hloubka instalační trubky 457 mm 70 in. (1778 mm) Počítadlo zákazníků Zvukový alarm EAS-354C Instalační specifikace "Práh" 8.5 in. (216 mm) 48 in. (1219 mm) 4 in. (102 mm) Světla alarmu 25.5 in. (648 mm) 12.4 in. (315 mm) 48 in. min. (1219 mm) 82.5 in. (2096 mm) 3.5 in. (89 mm) Alarm Světlo Light alarmu 36 in. (914 mm) 36 in. (914 mm) in. (295 mm) 152 až 686 mm od podlahy k základně skříňky s elektronikou Tloušťka prahu 13 mm 70 in. (1778 mm) Počítadlo zákazníků Zvukový alarm Hliníkový práh EAS-355C 2-8

13 Instalační specifikace "Základová deska" 48 in. (1219 mm) Světla alarmu 8.5 in. (216 mm) 25.5 in. (648 mm) in. (679 mm) 12.4 in. (315 mm) 82.5 in. (2096 mm) 3.5 in. (89 mm) 48 in. min. (1219 mm) Světlo Alarm alarmu Light 36 in. (914 mm) 36 in. (914 mm) Informace o systému in. (295 mm) 152 až 686 mm od podlahy k základně skříňky s elektronikou Základová deska, tloušťka 0.5 in. (13 13 mm) mm 70 in. (1778 mm) EAS-361A Počítadlo zákazníků Zvukový alarm Hliníková základová deska Model 3502 je detekční systém se dvěma průchody, tvořený třemi panely, které lze připevnit k podlaze pomocí montážní nohy a kotev, nebo k hliníkové základové desce. Šířka průchodu je 914 mm, aby vyhovovala ADA (Zákonu o handicapovaných Američanech). Na panelech jsou připevněny počítadlo zákazníků a vizuální alarm, aby byly dobře vidět. Na jednom panelu je připevněn také zvukový alarm. Elektronika je uzavřena v kovové skříňce a umístěna dále od panelů. V místě skříňky s elektronikou musí být síťové napájení. Následují další důležitá fakta o výrobku instalaci: 1. Systém musí být nainstalován se světly alarmu u východu z knihovny. 2. Systém musí být umístěn na vodorovném povrchu. 3. Systém má chladně šedou barvu Pantone 5C a montážní prvky mají barvu Pantone 8C. 4. Systém se dodává se šířkou průchodu 914 mm. 5. Místo instalace systému musí odpovídat Kontrolnímu seznamu pro rozložení systému Model 3500, aby byla zaručena optimální účinnost. 6. Systém je k dispozici v provedení pro přímou montáž s prahem nebo pro přímou montáž se skrytými kabely. Systém bude ukotven k podlaze pomocí betonových kotev. 7. Skříňka s elektronikou musí být ve vzdálenosti minimálně 1,22 m od detekčních panelů. Instalační trubka nebo kabel mezi skříňkou s elektronikou a detekčními panely nesmí být delší než 6,4 m. Skříňka s elektronikou musí být vidět od detekčních panelů. 8. Skříňka s elektronikou je určena k montáží na stěnu nebo jiný svislý povrch s neomezeným prouděním chladicího vzduchu. Do 3,05 m od této skříňky musí být síťové napájení. 9. Systémy Model 3500 nainstalované v menší vzájemné vzdálenosti než 6,1 m musí být synchronizovány propojovacím kabelem mezi jejich skříňkami s elektronikou. Tento trojžilový kabel s dvojitou instalací musí být umístěn v půlpalcové instalační trubce. Dodavatel nainstaluje instalační trubku tak, aby vedla nejbezpečnější cestou. Kabel nainstaluje 3M. 10. Hmotnost systému je 136 kg. 11. Systém je vybaven pomocnými kontakty pro signalizaci vzdálených zařízení, například kamerových systémů. 12. Detekční zóna má volitelné svislé rozměry: od podlahy do výšky 1,57 m nebo od 203 mm do výšky 1,78 m. Doporučuje se výška 1,78 m. 2-9

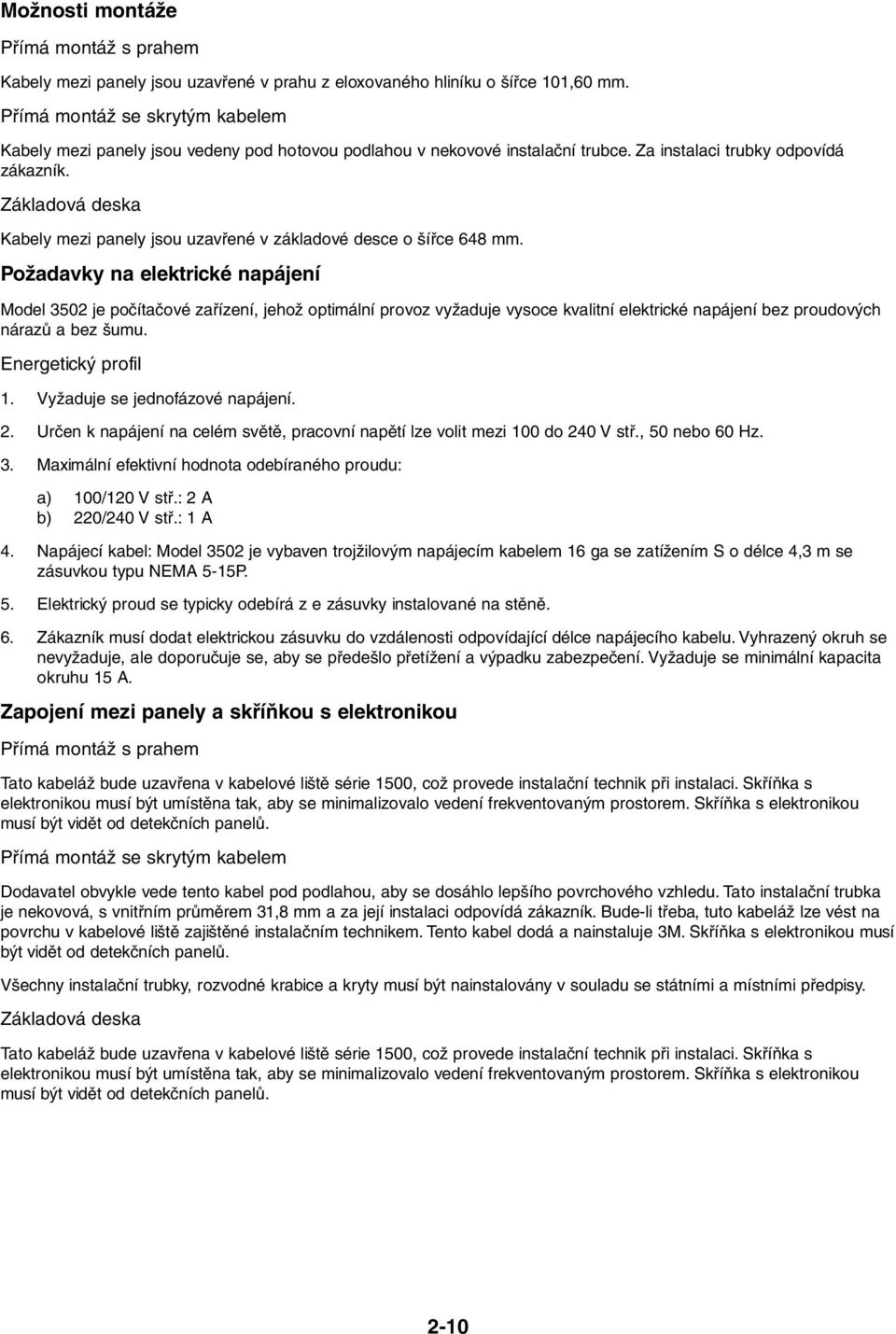

14 Možnosti montáže Přímá montáž s prahem Kabely mezi panely jsou uzavřené v prahu z eloxovaného hliníku o šířce 101,60 mm. Přímá montáž se skrytým kabelem Kabely mezi panely jsou vedeny pod hotovou podlahou v nekovové instalační trubce. Za instalaci trubky odpovídá zákazník. Základová deska Kabely mezi panely jsou uzavřené v základové desce o šířce 648 mm. Požadavky na elektrické napájení Model 3502 je počítačové zařízení, jehož optimální provoz vyžaduje vysoce kvalitní elektrické napájení bez proudových nárazů a bez šumu. Energetický profil 1. Vyžaduje se jednofázové napájení. 2. Určen k napájení na celém světě, pracovní napětí lze volit mezi 100 do 240 V stř., 50 nebo 60 Hz. 3. Maximální efektivní hodnota odebíraného proudu: a) 100/120 V stř.: 2 A b) 220/240 V stř.: 1 A 4. Napájecí kabel: Model 3502 je vybaven trojžilovým napájecím kabelem 16 ga se zatížením S o délce 4,3 m se zásuvkou typu NEMA 5-15P. 5. Elektrický proud se typicky odebírá z e zásuvky instalované na stěně. 6. Zákazník musí dodat elektrickou zásuvku do vzdálenosti odpovídající délce napájecího kabelu. Vyhrazený okruh se nevyžaduje, ale doporučuje se, aby se předešlo přetížení a výpadku zabezpečení. Vyžaduje se minimální kapacita okruhu 15 A. Zapojení mezi panely a skříňkou s elektronikou Přímá montáž s prahem Tato kabeláž bude uzavřena v kabelové liště série 1500, což provede instalační technik při instalaci. Skříňka s elektronikou musí být umístěna tak, aby se minimalizovalo vedení frekventovaným prostorem. Skříňka s elektronikou musí být vidět od detekčních panelů. Přímá montáž se skrytým kabelem Dodavatel obvykle vede tento kabel pod podlahou, aby se dosáhlo lepšího povrchového vzhledu. Tato instalační trubka je nekovová, s vnitřním průměrem 31,8 mm a za její instalaci odpovídá zákazník. Bude-li třeba, tuto kabeláž lze vést na povrchu v kabelové liště zajištěné instalačním technikem. Tento kabel dodá a nainstaluje 3M. Skříňka s elektronikou musí být vidět od detekčních panelů. Všechny instalační trubky, rozvodné krabice a kryty musí být nainstalovány v souladu se státními a místními předpisy. Základová deska Tato kabeláž bude uzavřena v kabelové liště série 1500, což provede instalační technik při instalaci. Skříňka s elektronikou musí být umístěna tak, aby se minimalizovalo vedení frekventovaným prostorem. Skříňka s elektronikou musí být vidět od detekčních panelů. 2-10

15 Zapojení mezi panely Přímá montáž s prahem Kabeláž bude uzavřena v hliníkovém prahu, což provede instalační technik 3M. Základová deska Kabeláž bude uzavřena v základové desce, což provede instalační technik 3M. Přímá montáž se skrytým kabelem 1. Kabeláž bude nainstalována pod hotovou podlahou, uzavřena v nekovové instalační trubce s vnitřním průměrem 32 mm. Instalační trubku nainstaluje zákazník. Viz Výkres rozložení systému 3M Model Kabely mezi panely jsou dostatečně dlouhé, aby se vešly do instalační trubky v hloubce maximálně 457 mm pod povrchem hotové podlahy. Nekovová instalační trubky by měla vyčnívat 6-10 mm nad hotovou podlahu. 3. Umístění instalační trubky má zásadní význam, protože určuje, jde bude umístěn systém. Umístění systému musí splňovat všechny požadavky Kontrolního seznamu pro rozložení systému 3M Model Doplňky Monitor průmyslové televize Hlasový alarm DŮLEŽITÉ UPOZORNĚNÍ: NÁSLEDUJÍCÍ VYJÁDŘENÍ SE UVÁDÍ MÍSTO VŠECH PŘÍMO VYJÁDŘENÝCH NEBO VYPLÝVAJÍCÍCH ZÁRUK NEBO PODMÍNEK VČETNĚ VYPLÝVAJÍCÍ ZÁRUKY NEBO PODMÍNKY PRODEJNOSTI NEBO VHODNOSTI PRO KONKRÉTNÍ ÚČEL. 3M zaručuje, že Model 3502 bude po dobu 90 dnů od data instalace provedené 3M bez vad materiálu a provedení. Za předpokladu, že systém byl náležitě nainstalován, provozován a udržován zákazníkem 3M na základě vlastního uvážení opraví, vymění nebo uhradí nákupní cenu takové části výrobku, u které se prokáže vada. Tato záruka se nevztahuje na žádný systém nebo součást, která byla opravována nebo upravována osobami bez oprávnění 3M, způsobem, který podle posouzení 3M nepříznivě ovlivnil funkčnost nebo spolehlivost, nebo která se stala předmětem nehody, nesprávného použití nebo nedbalosti. Vyjma výše uvedených informací neponese 3M odpovědnost za jakoukoliv přímou, nepřímou nebo následnou ztrátu nebo škodu způsobenou prodejem, používáním nebo nesprávným používáním výrobků divize 3M Knihovní systémy, nebo neschopností uživatele používat tyto výrobky. ZDE UVEDENÉ ZPŮSOBY NÁPRAVY JSOU VÝLUČNÉ. Výroky nebo doporučení, které zde nejsou uvedené, nebudou mít žádnou platnost nebo účinnost, pokud nebudou uvedeny ve smlouvě podepsané oprávněným zástupcem 3M. 3M si vyhrazuje právo provádět jakékoliv změny v návrhu nebo konstrukci jejích výrobků bez jakýchkoliv závazků týkajících se dříve prodaných a dodaných výrobků. Chcete-li další informace nebo pomoc, kontaktujte 3M Knihovní systémy, 800/ M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, MN Praha "3M", "Tattle-Tape" a "SelfCheck" jsou ochranné známky 3M. Vytištěno v USA. 3M

16 Instalační pokyny pro dodavatele pro Model 3M 3501 se skrytými kabely (šířka průchodu 914 mm) Poznámka: Před zahájením prací si přečtěte všechny instalační pokyny. Máte-li jakékoliv dotazy, zavolejte technický servis 3M, tel , volba 1. Potřebný materiál Položka Zajistí 1. Model 3501 a montážní materiál 3M 2. Tuhá, nekovová instalační trubka (kabely mezi panely), vnitřní prům. Dodavatel 32 mm dle definice na obr Tuhá, nekovová instalační trubka (mezi panelem a skříňkou s elektronikou), Dodavatel vnitřní prům. 32 mm dle definice na obr Instalační trubka (je-li nutná k synchronizaci více systémů) mezi skříňkami Dodavatel s elektronikou musí vést tou nejlepší cestou. Postačí velikost trubky 12,7 mm. Nutná pouze pro více systémů ve vzdálenosti do 508 mm. 5. Beton na zalití podlahy Dodavatel 6. Zařízení na vyhloubení žlábku v podlaze (pro stávající konstrukci) Dodavatel 7. Materiály, které budou držet instalační trubku při zalévání podlahy Dodavatel 8. Povrchová úprava podlahy. Nainstalujte dříve než detekční systém. Dodavatel Postup instalace Tyto pokyny budou používat instalační technici 3M a dodavatel, aby byla zaručena správná instalace detekčního systému Model 3501 a skrytých kabelů. 1. Na žádost dodavatele, architekta nebo 3M navštíví instalační technik 3M místo instalace, aby přezkoumal, zda se nachází ve vhodném prostředí, a umístil systém do přijatelného místa. Měl by být přítomen dodavatel a/nebo architekt. 2. Podle Výkresu rozložení systému 3M Model 3501 dodavatel umístí a nainstalujte instalační trubku mezi panely a instalační trubku mezi panelem a skříňkou s elektronikou pro každý systém. Viz velikost a umístění instalační trubky na obr. 1. Pokud má instalační trubka menší vnitřní průměr než na obr. 1, za instalaci se bude účtovat příplatek a možná bude třeba trubku vyměnit. Vyžadují-li to předpisy, nekovovou instalační trubku lze nahradit kovovou. 3. Poloměry ohybu instalační trubky musí odpovídat elektrotechnickým normám. Devadesátistupňová vodovodní kolena jsou nepřípustná, protože jimi neprojdou konektory kabelu. 4. Dodavatel se při umisťování instalační trubky nebo výztužných tyčí musí vyhnout ukotvení montážních nohou. Beton v místě pod montážním vybavením systému musí mít kvůli ukotvení vysokou kvalitu a minimální tloušťku 89 mm. Dodavatel dokončí podklad podlahy a povrchovou úpravu podlahy v místě instalace a zavede síťovou zásuvku na napájení systému do vzdálenosti 3 m od skříňky s elektronikou. 2-12

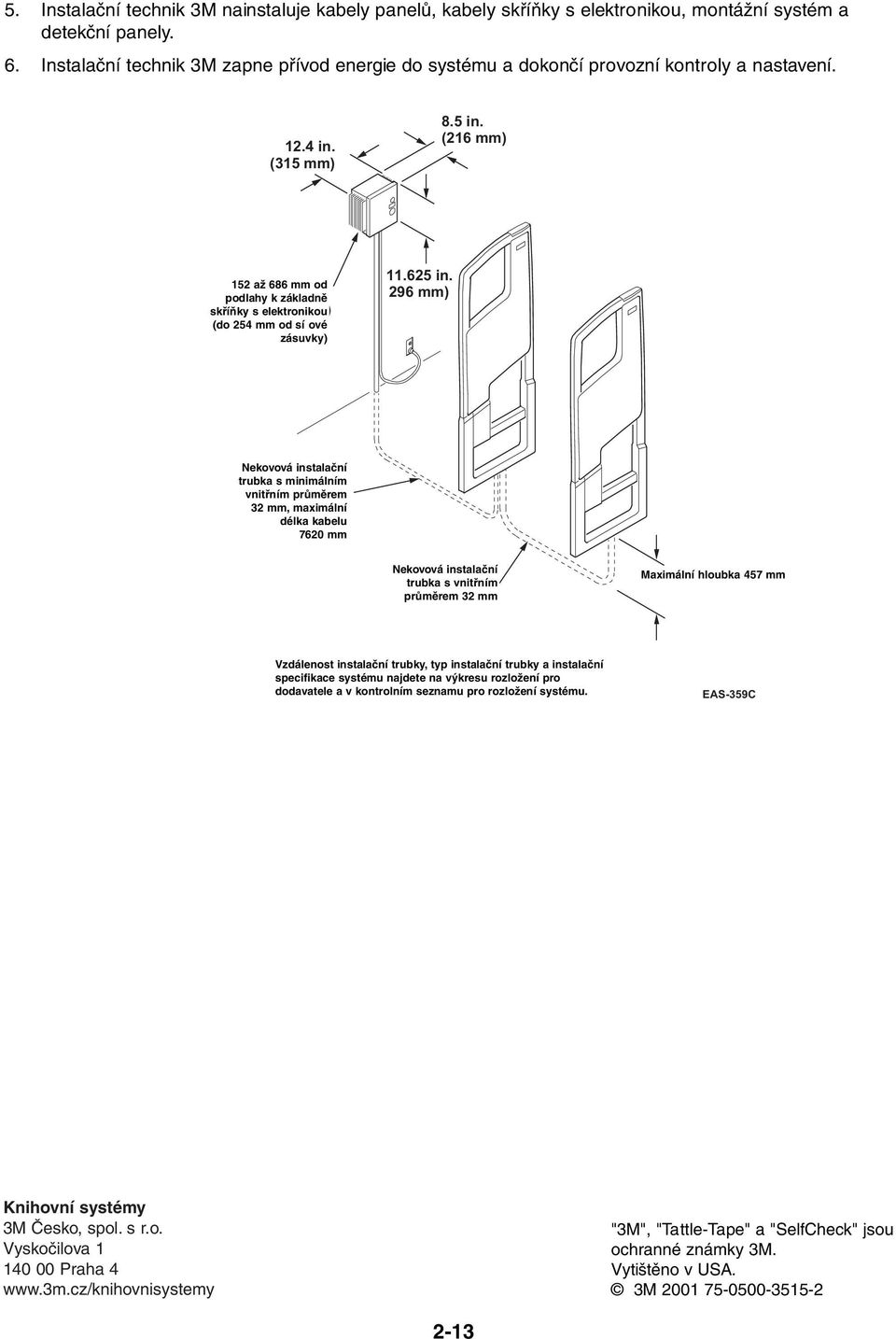

17 5. Instalační technik 3M nainstaluje kabely panelů, kabely skříňky s elektronikou, montážní systém a detekční panely. 6. Instalační technik 3M zapne přívod energie do systému a dokončí provozní kontroly a nastavení in. (315 mm) 8.5 in. (216 mm) 152 až 686 mm od podlahy 6 k to základně 27 in. (152 to 686 mm) skříňky s elektronikou (do 254 mm od síťové zásuvky) in. 296 mm) Nekovová instalační trubka s minimálním 1.25 vnitřním in. (32 průměrem mm) 32 mm, maximální délka kabelu 7620 mm Nekovová instalační trubka s vnitřním průměrem 32 mm 1.25 in. (32 mm) Maximální hloubka 457 mm 18 in. (457 mm) Vzdálenost instalační trubky, typ instalační trubky a instalační specifikace systému najdete na výkresu rozložení pro dodavatele a v kontrolním seznamu pro rozložení systému. EAS-359C 3M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, MN Praha "3M", "Tattle-Tape" a "SelfCheck" jsou ochranné známky 3M. Vytištěno v USA. 3M

18 3501 Skříňka s elektronikou Hotová podlaha Podklad podlahy Řez A-A Poznámka: Za instalaci a přesné umístění této instalační trubky odpovídá zákazník/dodavatel 6,35 mm až 12,5 mm Kabeláž nebo instalační trubka (max. 6,4 m), lineárně vedená do skříňky s elektronikou Nekovová instalační trubka s vnitřním průměrem 31,75 32 mm mm Rozměr instalační trubky pro ,33 mm mm průchod Poloměr ohybu instalační trubky musí odpovídat elektrotechnickým normám 2-14 Průchodka Nekovová instalační trubka s vnitřním průměrem 32 31,75 mm mm Obvod montážní nohy systému (2), podlaha v tomto místě musí být plochá a vodorovná. Výřez 25,4 x 101,6 mm pro kabeláž mezi panely (2) ,4 mm Šířka průchodu Nekovová instalační trubka s vnitřním průměrem 32 31,75 mm mm 153 mm až 686 mm 647,7 mm 158,75 mm Otvory pro kotevní šrouby o průměru 9,525 mm, musí vyvrtat instalační technik 3M. Výztužná tyč se musí tomuto místu vyhnout. Hloubka systému = 647,7 mm Šířka systému = 1092,2 mm 101,6 mm 323,85 mm 88,9 mm Poznámka: K detekčnímu systému Požadavky na synchronizaci systému: Systémy M3500 nainstalované do 6,1 m od dalšího modelu 3500 vyžadují synchronizační kabely mezi skříňkami s elektronikou. Podrobné informace získáte od zastoupení 3M. 1,52 m Od systému ke dveřím Viz Kontrolní seznam pro rozložení systému modelu 3500 s minimálními vzdálenostmi od rušivých předmětů. Chcete-li další informace nebo pomoc, kontaktujte: 3M Knihovní Knihovní systémy systémy 3M Center, Česko, Bldg. spol N-14 s r.o. St. Vyskočilova Paul, MN , 140 Praha

19 Instalační pokyny pro dodavatele pro Model 3M 3502 se skrytými kabely (šířka průchodu 914 mm) Poznámka: Před zahájením prací si přečtěte všechny instalační pokyny. Máte-li jakékoliv dotazy, zavolejte technický servis 3M, tel , volba 1. Potřebný materiál Položka Zajistí 1. Model 3502 a montážní materiál 3M 2. Tuhá, nekovová instalační trubka (kabely mezi panely), vnitřní prům. 32 mm Dodavatel dle definice na obr Tuhá, nekovová instalační trubka (mezi panelem a skříňkou s elektronikou), Dodavatel vnitřní prům. 32 mm dle definice na obr Instalační trubka (je-li nutná k synchronizaci více systémů) mezi skříňkami Dodavatel s elektronikou musí vést tou nejlepší cestou. Postačí velikost trubky 12,7 mm. Nutná pouze pro více systémů ve vzdálenosti do 508 mm. 5. Beton na zalití podlahy Dodavatel 6. Zařízení na vyhloubení žlábku v podlaze (pro stávající konstrukci) Dodavatel 7. Materiály, které budou držet instalační trubku při zalévání podlahy Dodavatel 8. Povrchová úprava podlahy. Nainstalujte dříve než detekční systém. Dodavatel Postup instalace Tyto pokyny budou používat instalační technici 3M a dodavatel, aby byla zaručena správná instalace detekčního systému Model 3502 a skrytých kabelů. 1. Na žádost dodavatele, architekta nebo 3M navštíví instalační technik 3M místo instalace, aby přezkoumal, zda se nachází ve vhodném prostředí, a umístil systém do přijatelného místa. Měl by být přítomen dodavatel a/nebo architekt. 2. Podle Výkresu rozložení systému 3M Model 3502 dodavatel umístí a nainstalujte instalační trubku mezi panely a instalační trubku mezi panelem a skříňkou s elektronikou pro každý systém. Viz velikost a umístění instalační trubky na obr. 1. Pokud má instalační trubka menší vnitřní průměr než na obr. 1, za instalaci se bude účtovat příplatek a možná bude třeba trubku vyměnit. Vyžadují-li to předpisy, nekovovou instalační trubku lze nahradit kovovou. 3. Poloměry ohybu instalační trubky musí odpovídat elektrotechnickým normám. Devadesátistupňová vodovodní kolena jsou nepřípustná, protože jimi neprojdou konektory kabelu. 4. Dodavatel se při umisťování instalační trubky nebo výztužných tyčí musí vyhnout ukotvení montážních nohou. Beton v místě pod montážním vybavením systému musí mít kvůli ukotvení vysokou kvalitu a minimální tloušťku 89 mm. 2-15

20 Zapojení mezi panely Přímá montáž s prahem Kabeláž bude uzavřena v hliníkovém prahu, což provede instalační technik 3M. Základová deska Kabeláž bude uzavřena v základové desce, což provede instalační technik 3M. Přímá montáž se skrytým kabelem 1. Kabeláž bude nainstalována pod hotovou podlahou, uzavřena v nekovové instalační trubce s vnitřním průměrem 32 mm. Instalační trubku nainstaluje zákazník. Viz Výkres rozložení systému 3M Model Kabely mezi panely jsou dostatečně dlouhé, aby se vešly do instalační trubky v hloubce maximálně 457 mm pod povrchem hotové podlahy. Nekovová instalační trubky by měla vyčnívat 6-10 mm nad hotovou podlahu. 3. Umístění instalační trubky má zásadní význam, protože určuje, jde bude umístěn systém. Umístění systému musí splňovat všechny požadavky Kontrolního seznamu pro rozložení systému 3M Model Doplňky Monitor průmyslové televize Hlasový alarm DŮLEŽITÉ UPOZORNĚNÍ: NÁSLEDUJÍCÍ VYJÁDŘENÍ SE UVÁDÍ MÍSTO VŠECH PŘÍMO VYJÁDŘENÝCH NEBO VYPLÝVAJÍCÍCH ZÁRUK NEBO PODMÍNEK VČETNĚ VYPLÝVAJÍCÍ ZÁRUKY NEBO PODMÍNKY PRODEJNOSTI NEBO VHODNOSTI PRO KONKRÉTNÍ ÚČEL. 3M zaručuje, že Model 3502 bude po dobu 90 dnů od data instalace provedené 3M bez vad materiálu a provedení. Za předpokladu, že systém byl náležitě nainstalován, provozován a udržován zákazníkem 3M na základě vlastního uvážení opraví, vymění nebo uhradí nákupní cenu takové části výrobku, u které se prokáže vada. Tato záruka se nevztahuje na žádný systém nebo součást, která byla opravována nebo upravována osobami bez oprávnění 3M, způsobem, který podle posouzení 3M nepříznivě ovlivnil funkčnost nebo spolehlivost, nebo která se stala předmětem nehody, nesprávného použití nebo nedbalosti. Vyjma výše uvedených informací neponese 3M odpovědnost za jakoukoliv přímou, nepřímou nebo následnou ztrátu nebo škodu způsobenou prodejem, používáním nebo nesprávným používáním výrobků divize 3M Knihovní systémy, nebo neschopností uživatele používat tyto výrobky. ZDE UVEDENÉ ZPŮSOBY NÁPRAVY JSOU VÝLUČNÉ. Výroky nebo doporučení, které zde nejsou uvedené, nebudou mít žádnou platnost nebo účinnost, pokud nebudou uvedeny ve smlouvě podepsané oprávněným zástupcem 3M. 3M si vyhrazuje právo provádět jakékoliv změny v návrhu nebo konstrukci jejích výrobků bez jakýchkoliv závazků týkajících se dříve prodaných a dodaných výrobků. Chcete-li další informace nebo pomoc, kontaktujte 3M Knihovní systémy, 800/ M Knihovní Knihovní systémy systémy 3M Center, Česko, spol. Bldg. s 225-4N-14 r.o. St. Vyskočilova Paul, MN Praha "3M", "Tattle-Tape" a "SelfCheck" jsou ochranné známky 3M. Vytištěno v USA. 3M

21 6,35 to 12,7 mm 31,75 mm (6,4 Max.) 1000,33 mm 1000,33 mm ,75 mm 914,4 mm 914,4 mm 101,6 mm 31,75 mm 647,7 mm 152,4 to 685,8 mm 9,525 mm 647,7 mm 158,75 mm 323,85 mm 101,6 mm 1092,2 mm 88,9 mm 2,048 m 6,096 m of Knihovní systémy 3M Česko, spol. s r.o. Vyskočilova 1, Praha 4
