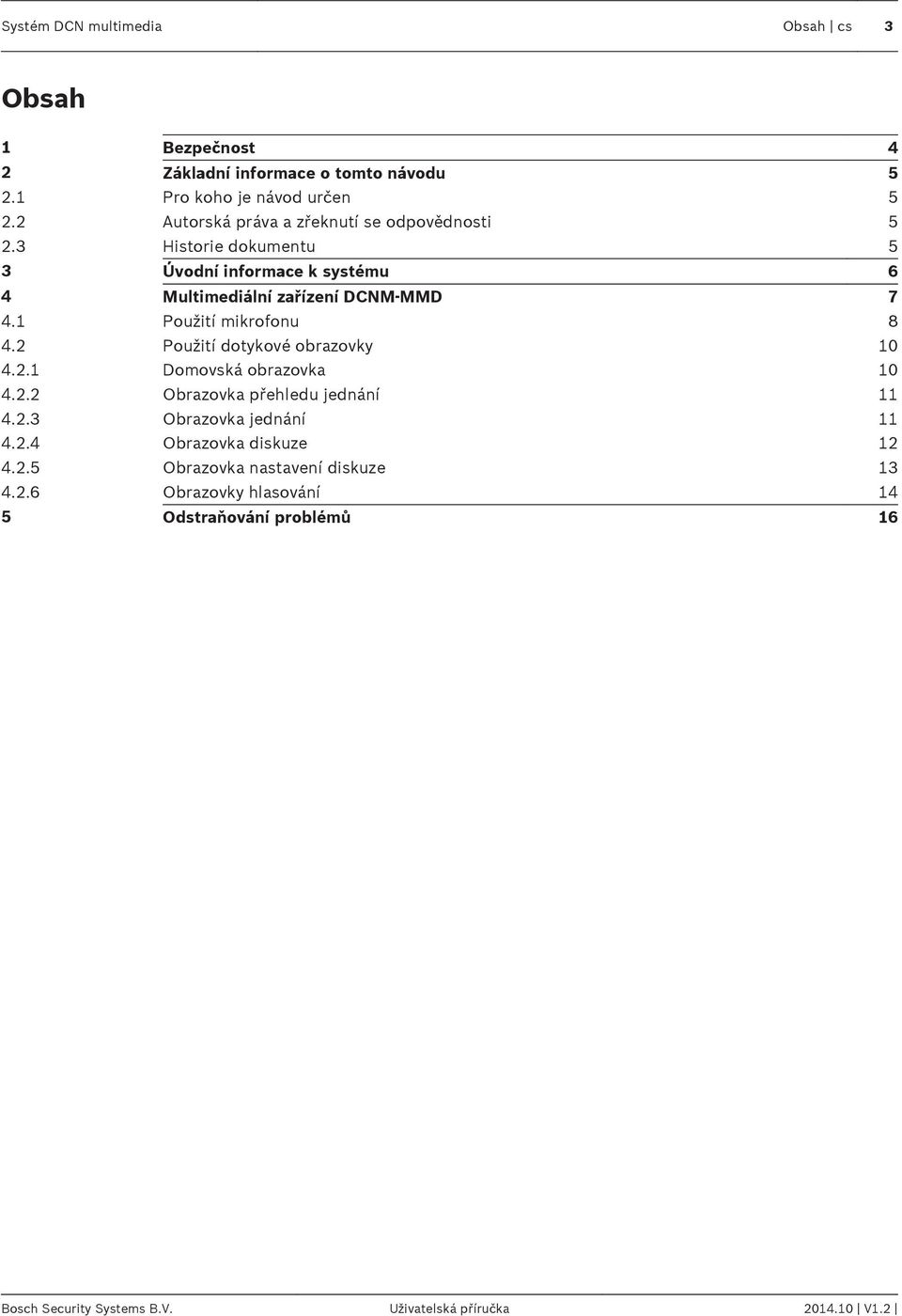

1 Systém DCN multimedia Konferenční systém cs Uživatelská příručka

2

3 Systém DCN multimedia Obsah cs 3 Obsah 1 Bezpečnost 4 2 Základní informace o tomto návodu Pro koho je návod určen Autorská práva a zřeknutí se odpovědnosti Historie dokumentu 5 3 Úvodní informace k systému 6 4 Multimediální zařízení DCNM-MMD Použití mikrofonu Použití dotykové obrazovky Domovská obrazovka Obrazovka přehledu jednání Obrazovka jednání Obrazovka diskuze Obrazovka nastavení diskuze Obrazovky hlasování 14 5 Odstraňování problémů 16 Bosch Security Systems B.V. Uživatelská příručka V1.2

4 4 cs Bezpečnost Systém DCN multimedia 1 Bezpečnost Je nutné pravidelně kontrolovat zařízení, zda není opotřebené nebo poškozené. Zvláštní pozornost věnujte následujícím částem: LCD obrazovka: Zkontrolujte, zda nevykazuje praskliny. Kabely: Při poškození vnější izolace je nutné kabel vyměnit. Konektory: Zkontrolujte, zda na nich nejsou patrné známky roztažení nebo poškození. Pokud se domníváte, že je zařízení poškozeno nebo představuje potenciální nebezpečí, je nutné označit toto zařízení štítkem a umístit je stranou, aby je nikdo jiný nemohl použít. Poté se obraťte na místního technika s žádostí o další pokyny V1.2 Uživatelská příručka Bosch Security Systems B.V.

5 Systém DCN multimedia Základní informace o tomto návodu cs 5 2 Základní informace o tomto návodu Účelem tohoto návodu je poskytnout informace vyžadované k použití multimediálního zařízení systému DCN multimedia. Tento návod je k dispozici jako digitální dokument ve formátu Adobe PDF (Portable Document Format). Informace týkající se produktu naleznete na adrese: Pro koho je návod určen Tento návod je určen pro uživatele multimediálního zařízení systému DCN multimedia. 2.2 Autorská práva a zřeknutí se odpovědnosti Všechna práva vyhrazena. Žádná část tohoto dokumentu nesmí být reprodukována ani přenášena v jakékoli formě a jakýmikoli prostředky, elektronickými, mechanickými, fotokopírovacími či nahrávacími, ani jiným způsobem bez předchozího písemného souhlasu vydavatele. Potřebujete-li informace o získání svolení pro opětovný tisk nebo výňatky, obraťte se na Bosch Security Systems B.V.Bosch Security Systems B.V. Obsah a obrázky mohou být změněny bez předchozího upozornění. 2.3 Historie dokumentu Datum uveřejnění Verze dokumentace Důvod Srpen 2013 Verze vydání. Červenec 2014 Verze 1.1 Byly aktualizovány části: 2.3, 4.1, Byly přidány části: Říjen 2014 Verze 1.2 Byla aktualizována část Bosch Security Systems B.V. Uživatelská příručka V1.2

6 6 cs Úvodní informace k systému Systém DCN multimedia 3 Úvodní informace k systému Systém DCN multimedia je konferenční systém využívající IP protokol, který lze používat v Ethernet síti kompatibilní s architekturou OMNEO. Používá se k distribuci a zpracování zvukových, obrazových a datových signálů V1.2 Uživatelská příručka Bosch Security Systems B.V.

7 Systém DCN multimedia 4 Multimediální zařízení DCNM-MMD cs 7 Multimediální zařízení DCNM-MMD Multimediální zařízení je vybaveno kapacitní dotykovou obrazovkou s vysokým rozlišením, která poskytuje uživatelské rozhraní pro jednání. Umožňuje procházet informace o projednávaném tématu, nahlížet do seznamů předmětů jednání nebo agend a vyhledávat podrobné informace o řečníkovi. Kromě toho, pokud jsou do systému začleněny kamery, můžete také spatřit hovořící osobu Poslech 1 Dvoupásmové reproduktory 2 Regulátor hlasitosti sluchátek 3 Zdířka pro připojení sluchátek Hovoření Použití mikrofonu, Strana 8 4 Pruh LED diod vysílání zvuku z mikrofonu 5 LED indikátor mikrofonu (dvoubarevný) 6 Mikrofon 7 Tlačítko priority / ztlumení mikrofonu / zapnutí napájení (3 funkce v jednom tlačítku) 8 Tlačítko mikrofonu Dotyková obrazovka Použití dotykové obrazovky, Strana 10 9 Bosch Security Systems B.V. Dotyková obrazovka Uživatelská příručka V1.2

8 8 cs Multimediální zařízení DCNM-MMD Systém DCN multimedia 4.1 Použití mikrofonu Funkce tlačítka: Nesvítí: Tlačítko ztlumení mikrofonu pro účastníka Bílá barva: Tlačítko priority pro předsedajícího Červená barva: Tlačítko zapnutí napájení Režim povolení k hovoru: Stisknutí tlačítka mikrofonu aktivuje mikrofon bez zařazení do seznamu čekajících: Pokud svítí indikátor tlačítka mikrofonu bíle: Můžete kdykoli aktivovat mikrofon. Nebudete zařazeni do seznamu čekajících. Aktivace mikrofonu: Stisknutím tlačítka mikrofonu aktivujte mikrofon multimediálního zařízení: Pokud se rozsvítí červený indikátor nad tlačítkem mikrofonu, mikrofon je připraven k použití a můžete hovořit. Pokud se rozsvítí zelený indikátor nad tlačítkem mikrofonu, vaše žádost o slovo je přijata a jste zařazeni do seznamu čekajících: Svítí zeleně: Jste zařazeni do seznamu čekajících. Bliká zeleně: Jste první v seznamu čekajících. Nelze hovořit, dokud se nerozsvítí červený indikátor nad tlačítkem mikrofonu. Zrušení žádosti o slovo: Pokud svítí zelený indikátor nad tlačítkem mikrofonu, dojde při stisknutí tlačítka mikrofonu ke zrušení žádosti o slovo: Žádost o slovo má možnost zrušit také operátor systému V1.2 Uživatelská příručka Bosch Security Systems B.V.

9 Systém DCN multimedia Multimediální zařízení DCNM-MMD cs 9 Deaktivace mikrofonu: Pokud svítí červený indikátor nad tlačítkem mikrofonu, dojde při stisknutí tlačítka mikrofonu k deaktivaci mikrofonu. Červený indikátor nad tlačítkem mikrofonu zhasne: Deaktivovat mikrofon může také operátor systému. Režim stiskni a mluv (PTT): Pokud je multimediální zařízení nastaveno do režimu stiskni a mluv, je mikrofon aktivován, dokud budete tisknout tlačítko mikrofonu: Bosch Security Systems B.V. Uživatelská příručka V1.2

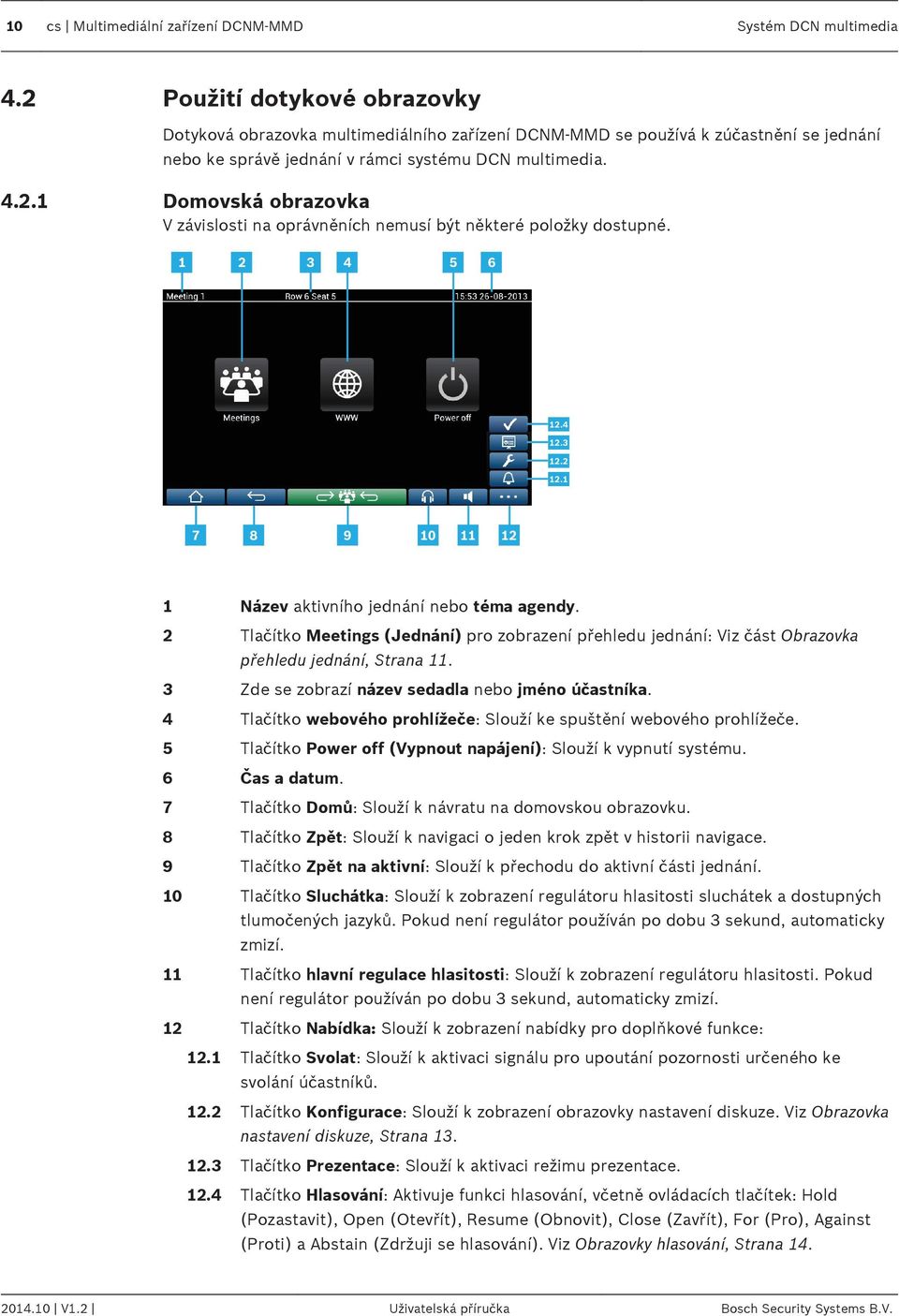

10 10 cs Multimediální zařízení DCNM-MMD Systém DCN multimedia 4.2 Použití dotykové obrazovky Dotyková obrazovka multimediálního zařízení DCNM MMD se používá k zúčastnění se jednání nebo ke správě jednání v rámci systému DCN multimedia Domovská obrazovka V závislosti na oprávněních nemusí být některé položky dostupné Název aktivního jednání nebo téma agendy. 2 Tlačítko Meetings (Jednání) pro zobrazení přehledu jednání: Viz část Obrazovka přehledu jednání, Strana Zde se zobrazí název sedadla nebo jméno účastníka. 4 Tlačítko webového prohlížeče: Slouží ke spuštění webového prohlížeče. 5 Tlačítko Power off (Vypnout napájení): Slouží k vypnutí systému. 6 Čas a datum. 7 Tlačítko Domů: Slouží k návratu na domovskou obrazovku. 8 Tlačítko Zpět: Slouží k navigaci o jeden krok zpět v historii navigace. 9 Tlačítko Zpět na aktivní: Slouží k přechodu do aktivní části jednání. 10 Tlačítko Sluchátka: Slouží k zobrazení regulátoru hlasitosti sluchátek a dostupných tlumočených jazyků. Pokud není regulátor používán po dobu 3 sekund, automaticky zmizí. 11 Tlačítko hlavní regulace hlasitosti: Slouží k zobrazení regulátoru hlasitosti. Pokud není regulátor používán po dobu 3 sekund, automaticky zmizí. 12 Tlačítko Nabídka: Slouží k zobrazení nabídky pro doplňkové funkce: 12.1 Tlačítko Svolat: Slouží k aktivaci signálu pro upoutání pozornosti určeného ke svolání účastníků Tlačítko Konfigurace: Slouží k zobrazení obrazovky nastavení diskuze. Viz Obrazovka nastavení diskuze, Strana Tlačítko Prezentace: Slouží k aktivaci režimu prezentace Tlačítko Hlasování: Aktivuje funkci hlasování, včetně ovládacích tlačítek: Hold (Pozastavit), Open (Otevřít), Resume (Obnovit), Close (Zavřít), For (Pro), Against (Proti) a Abstain (Zdržuji se hlasování). Viz Obrazovky hlasování, Strana V1.2 Uživatelská příručka Bosch Security Systems B.V.

11 Systém DCN multimedia Multimediální zařízení DCNM-MMD cs Obrazovka přehledu jednání Obrazovku přehledu jednání zobrazíte stisknutím tlačítka Meetings (Jednání) na domovské obrazovce (Domovská obrazovka, Strana 10). Na obrazovce přehledu jednání se zobrazí všechna připravená jednání. V závislosti na oprávněních lze aktivovat jednání stisknutím tlačítka Activate (Aktivovat): Aktivace jednání donutí všechna zařízení přejít na obrazovku jednání. Viz Obrazovka jednání, Strana 11. Po stisknutí libovolného místa na řádku jednání se zobrazí obrazovka vybraného jednání a umožní prohlédnout si obsah jednání. Viz Obrazovka jednání, Strana Obrazovka jednání Na obrazovce jednání se zobrazí veškeré podrobnosti jednání, včetně témat agendy a účastníků. V závislosti na oprávněních lze otevřít jednání: Vyberte téma a stisknutím tlačítka Open (Otevřít) zobrazte obrazovku diskuze. Viz Obrazovka diskuze, Strana 12. Stisknutím hypertextového odkazu spustíte integrovaný prohlížeč, v němž se zobrazí další informace. Bosch Security Systems B.V. Uživatelská příručka V1.2

12 12 cs Multimediální zařízení DCNM-MMD Systém DCN multimedia Obrazovka diskuze Na této obrazovce lze, v závislosti na oprávněních, provádět správu diskuze. Na levé straně se zobrazí seznam diskuze. Tento seznam obsahuje hovořící a čekající účastníky Šedá ikona: Mikrofon účastníka je ztlumen. 2 Červená ikona: Účastník hovoří. 3 Zelená ikona: Účastník čeká na udělení slova. 4 Tlačítko Přesunout: Slouží k přesouvání účastníků z čekajících do hovořících. Pokud je seznam řečníků zaplněn, odstraní se z něj nejdéle hovořící účastník. 5 Místní nabídka. Slouží ke správě diskuze. Místní nabídka se zobrazí po stisknutí obrazovky v místě seznamu diskuze: Stop speaker (Zastavit řečníka): Umožňuje zastavit hovor vybraného účastníka. V závislosti na počtu aktivovaných mikrofonů a nastavení režimu mikrofonu bude první čekající účastník ihned přesunut do seznamu řečníků. Shift (Přesunout): Slouží k přesunutí vybraného účastníka z čekajících do hovořících účastníků. Remove all requests (Odebrat všechny žádosti): Slouží k odebrání všech čekajících účastníků ze seznamu. Stop all speakers and remove all requests (Zastavit všechny řečníky a odebrat všechny žádosti): Umožňuje zastavit hovor účastníků a odebrat všechny čekající účastníky ze seznamu. Add (Přidat): Slouží k zobrazení nabídky pro přidání účastníka do seznamu jako řečníka nebo čekajícího účastníka. Přidání účastníka: Vyberte požadovaného účastníka a poté možnost grant the floor (udělit slovo) nebo add to waiting list (přidat do seznamu čekajících). V závislosti na počtu aktivovaných mikrofonů a nastavení režimu mikrofonu může být účastník přidaný do seznamu čekajících ihned přesunut do seznamu řečníků. Místní nabídku zavřete stisknutím obrazovky kdekoli mimo seznam diskuze a místní nabídku. 6 Tlačítko Nabídka. V závislosti na oprávněních pro jednání můžete provádět správu nastavení diskuze dotknutím se tlačítka nabídky a následným stisknutím tlačítka Konfigurace, které zobrazí obrazovku nastavení diskuze. Viz Obrazovka nastavení diskuze, Strana V1.2 Uživatelská příručka Bosch Security Systems B.V.

13 Systém DCN multimedia Multimediální zařízení DCNM-MMD cs Obrazovka nastavení diskuze Na této obrazovce lze, v závislosti na oprávněních, provádět správu možností pro diskuze a žádosti o slovo Možnosti pro diskutování a možnosti pro žádosti o slovo: Možnosti se zobrazí a lze je zapínat (hodnota ON) nebo vypínat (hodnota OFF) pomocí posuvného tlačítka 2, v závislosti na oprávněních a funkcích. Informace o možnostech pro diskutování a žádosti o slovo naleznete v návodu pro počítačovou konfiguraci systému DCN multimedia (viz část Meeting aplikace). 2 ON (ZAPNUTO) / OFF (VYPNUTO): Posuvné tlačítko. Používá se k zapínání nebo vypínání možností. Bosch Security Systems B.V. Uživatelská příručka V1.2

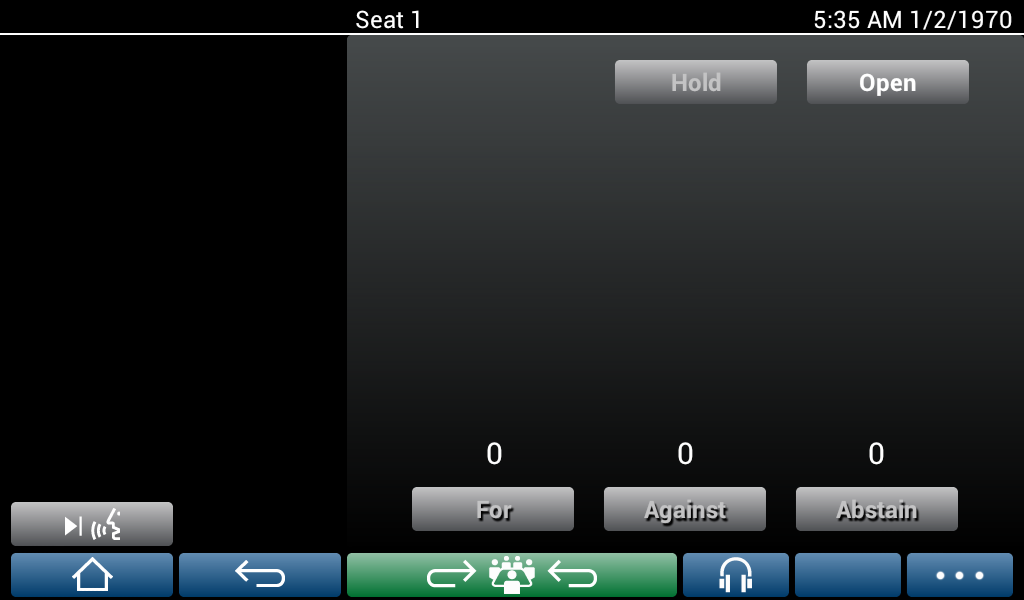

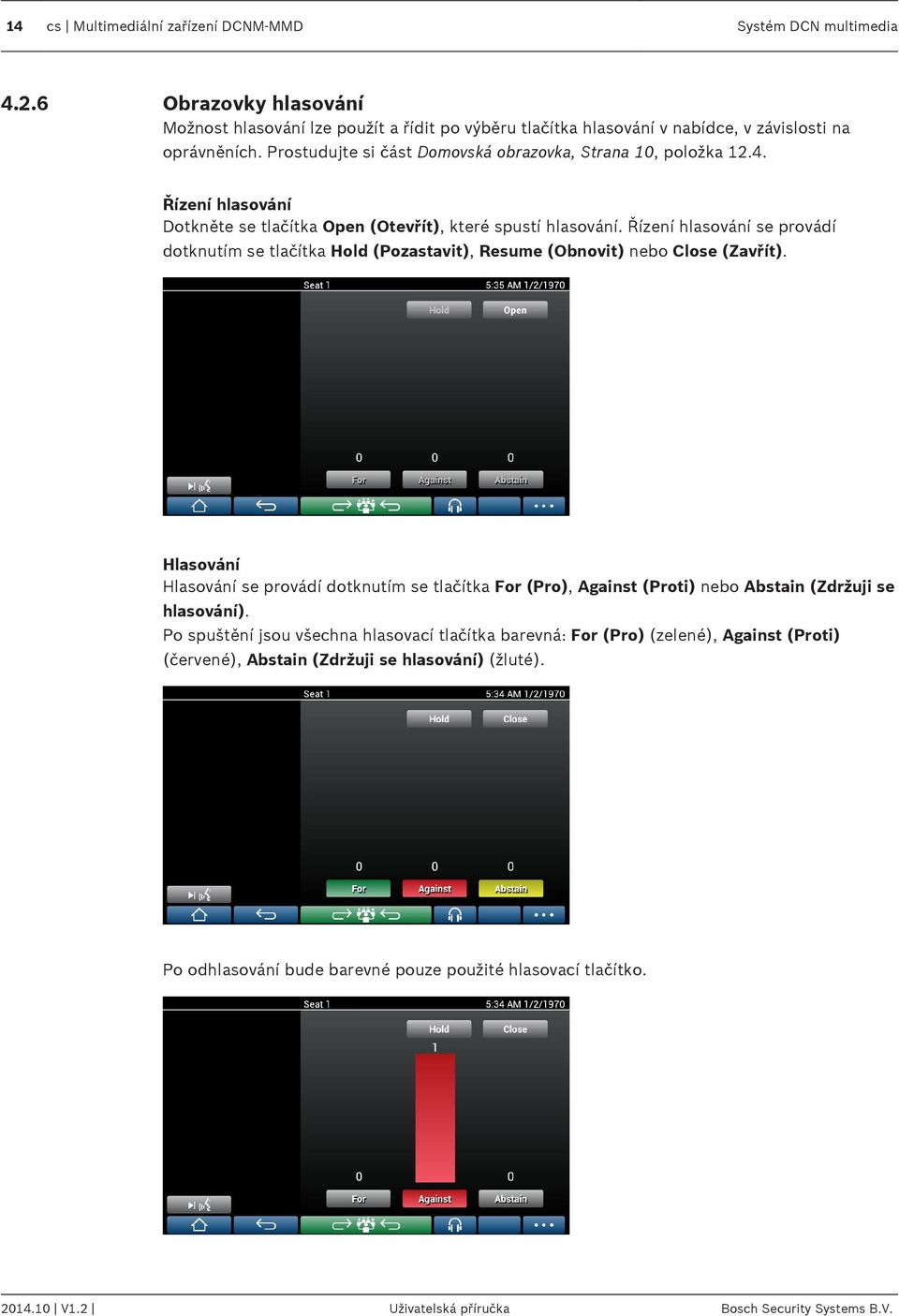

14 14 cs Multimediální zařízení DCNM-MMD Systém DCN multimedia Obrazovky hlasování Možnost hlasování lze použít a řídit po výběru tlačítka hlasování v nabídce, v závislosti na oprávněních. Prostudujte si část Domovská obrazovka, Strana 10, položka Řízení hlasování Dotkněte se tlačítka Open (Otevřít), které spustí hlasování. Řízení hlasování se provádí dotknutím se tlačítka Hold (Pozastavit), Resume (Obnovit) nebo Close (Zavřít). Hlasování Hlasování se provádí dotknutím se tlačítka For (Pro), Against (Proti) nebo Abstain (Zdržuji se hlasování). Po spuštění jsou všechna hlasovací tlačítka barevná: For (Pro) (zelené), Against (Proti) (červené), Abstain (Zdržuji se hlasování) (žluté). Po odhlasování bude barevné pouze použité hlasovací tlačítko V1.2 Uživatelská příručka Bosch Security Systems B.V.

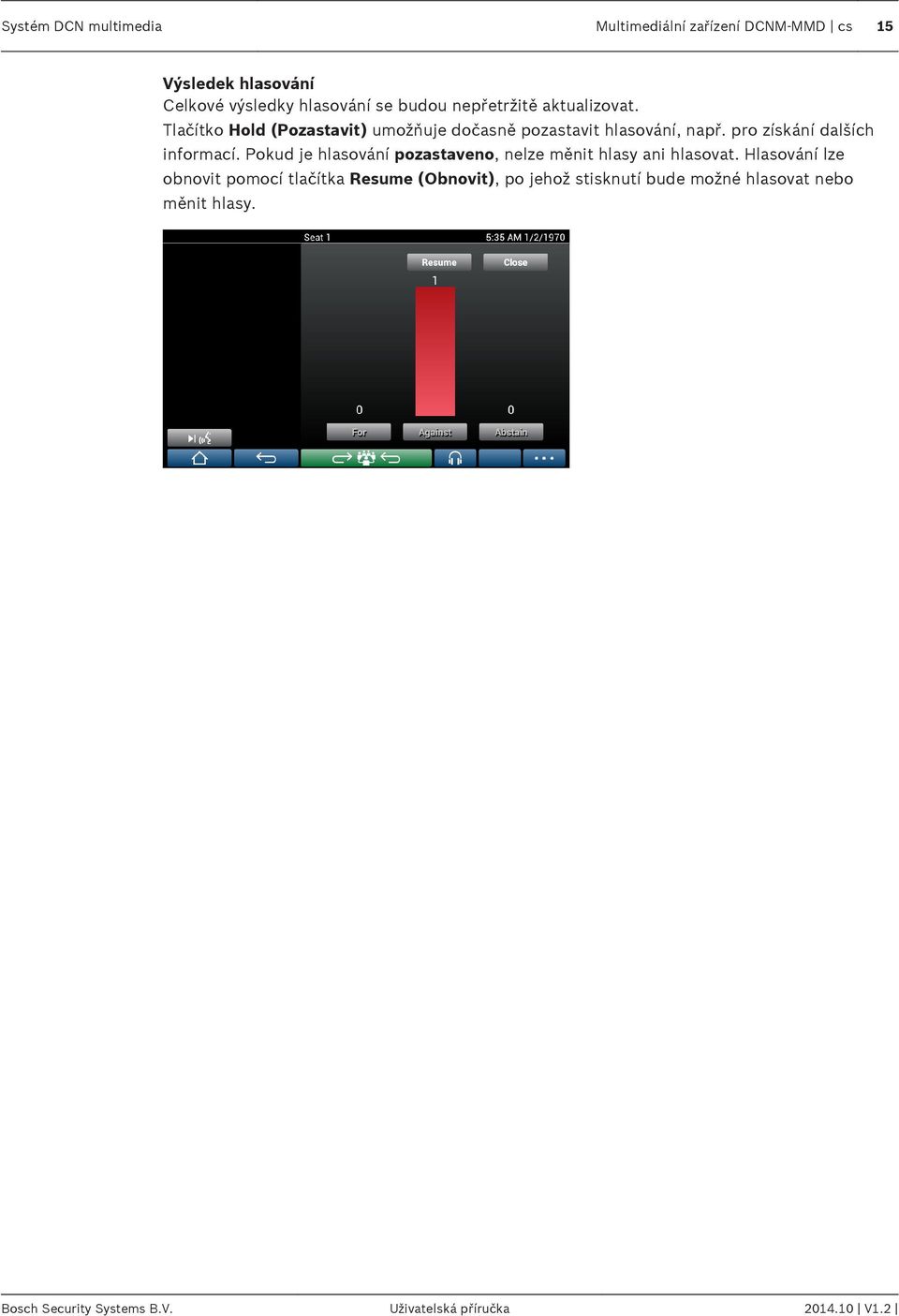

15 Systém DCN multimedia Multimediální zařízení DCNM-MMD cs 15 Výsledek hlasování Celkové výsledky hlasování se budou nepřetržitě aktualizovat. Tlačítko Hold (Pozastavit) umožňuje dočasně pozastavit hlasování, např. pro získání dalších informací. Pokud je hlasování pozastaveno, nelze měnit hlasy ani hlasovat. Hlasování lze obnovit pomocí tlačítka Resume (Obnovit), po jehož stisknutí bude možné hlasovat nebo měnit hlasy. Bosch Security Systems B.V. Uživatelská příručka V1.2

16 16 cs Odstraňování problémů Systém DCN multimedia 5 Odstraňování problémů Pokud nebylo zařízení DCNM-MMD správně nakonfigurováno, zobrazí se následující obrazovka: Pokud zařízení DCNM MMD nemůže najít systém v síti, zobrazí se následující obrazovka: Poznámka! Při odstraňování všeobecných problémů se obraťte na místního systémového technika V1.2 Uživatelská příručka Bosch Security Systems B.V.
