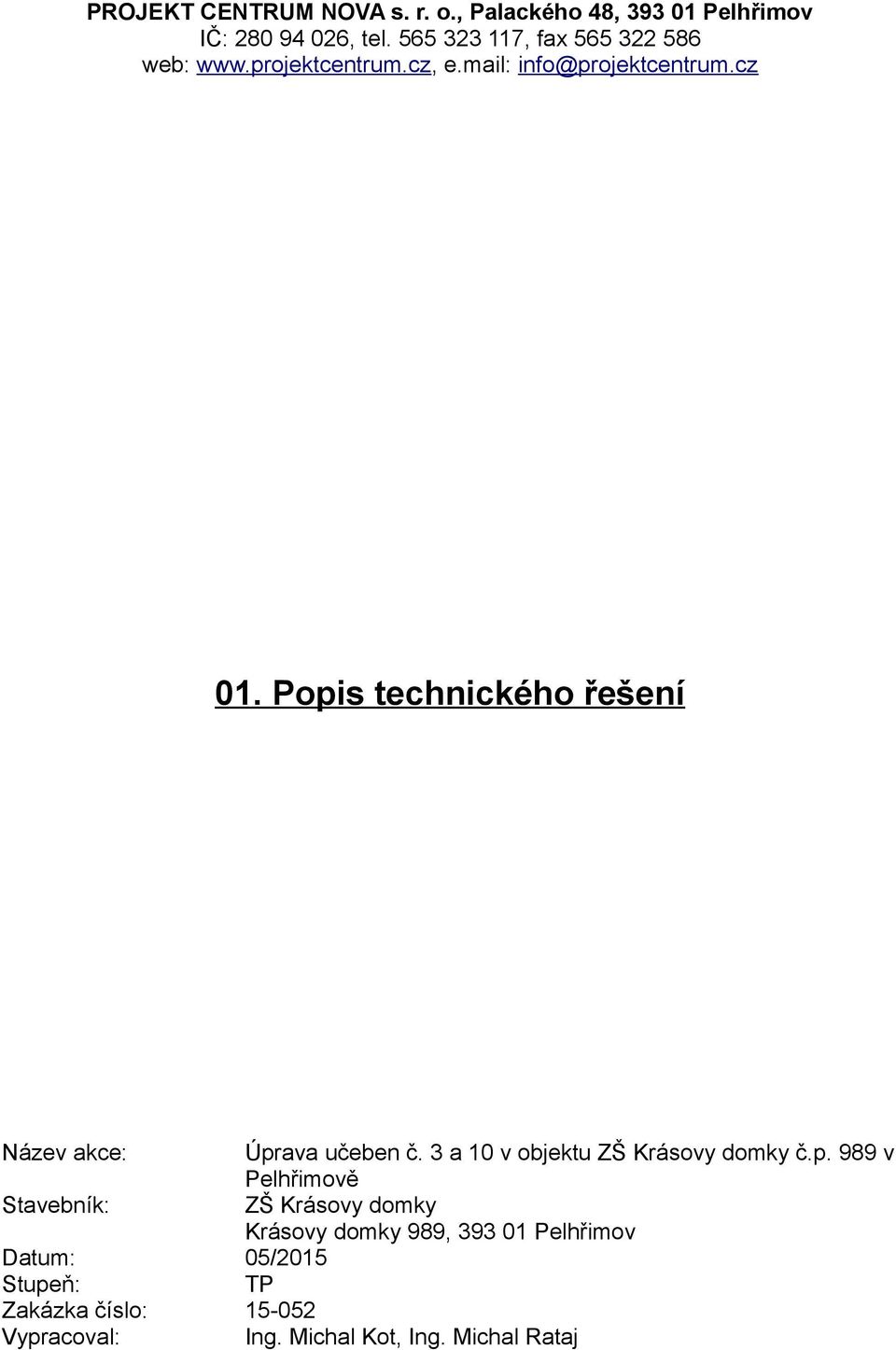

1 PROJEKT CENTRUM NOVA s. r. o., Palackého 48, Pelhřimov IČ: , tel , fax web: e.mail: 01. Popis technického řešení Název akce: Úprava učeben č. 3 a 10 v objektu ZŠ Krásovy domky č.p. 989 v Pelhřimově Stavebník: ZŠ Krásovy domky Krásovy domky 989, Pelhřimov Datum: 05/2015 Stupeň: TP Zakázka číslo: Vypracoval: Ing. Michal Kot, Ing. Michal Rataj

Popis technického řešení Název akce: Úprava učeben č. 3 a 10 v objektu ZŠ Krásovy domky č.p. 989 v Pelhřimově

2 Obsah 1. Popis objektu Technické řešení...3 a) Bourací práce...3 b) Podlaha...3 c) Povrchové úpravy stěn...3 d) Výplně otvorů...4 e) Úprava otopných těles...4 f) Elektroinstalace

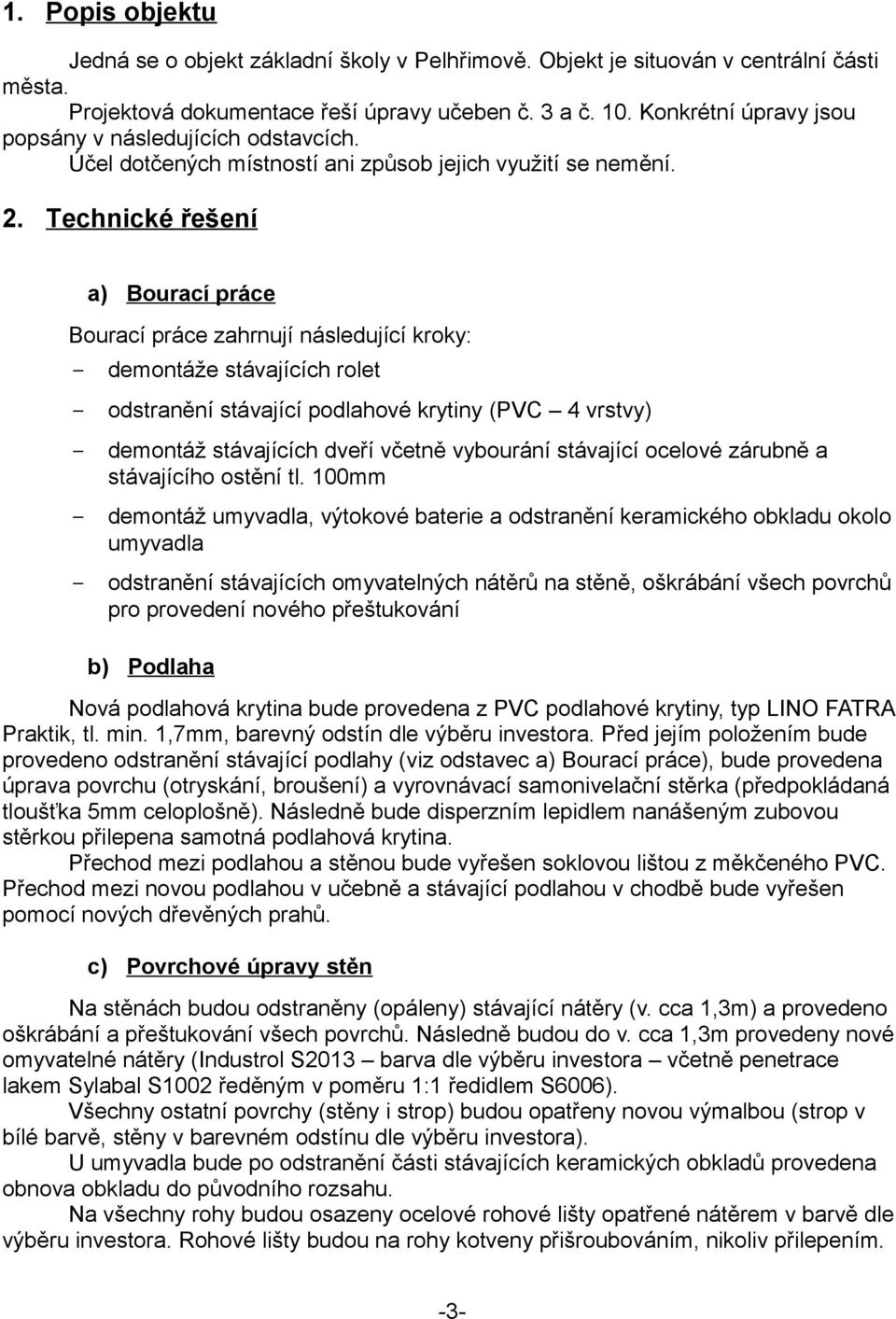

3 1. Popis objektu Jedná se o objekt základní školy v Pelhřimově. Objekt je situován v centrální části města. Projektová dokumentace řeší úpravy učeben č. 3 a č. 10. Konkrétní úpravy jsou popsány v následujících odstavcích. Účel dotčených místností ani způsob jejich využití se nemění. 2. Technické řešení a) Bourací práce Bourací práce zahrnují následující kroky: demontáže stávajících rolet odstranění stávající podlahové krytiny (PVC 4 vrstvy) demontáž stávajících dveří včetně vybourání stávající ocelové zárubně a stávajícího ostění tl. 100mm demontáž umyvadla, výtokové baterie a odstranění keramického obkladu okolo umyvadla odstranění stávajících omyvatelných nátěrů na stěně, oškrábání všech povrchů pro provedení nového přeštukování b) Podlaha Nová podlahová krytina bude provedena z PVC podlahové krytiny, typ LINO FATRA Praktik, tl. min. 1,7mm, barevný odstín dle výběru investora. Před jejím položením bude provedeno odstranění stávající podlahy (viz odstavec a) Bourací práce), bude provedena úprava povrchu (otryskání, broušení) a vyrovnávací samonivelační stěrka (předpokládaná tloušťka 5mm celoplošně). Následně bude disperzním lepidlem nanášeným zubovou stěrkou přilepena samotná podlahová krytina. Přechod mezi podlahou a stěnou bude vyřešen soklovou lištou z měkčeného PVC. Přechod mezi novou podlahou v učebně a stávající podlahou v chodbě bude vyřešen pomocí nových dřevěných prahů. c) Povrchové úpravy stěn Na stěnách budou odstraněny (opáleny) stávající nátěry (v. cca 1,3m) a provedeno oškrábání a přeštukování všech povrchů. Následně budou do v. cca 1,3m provedeny nové omyvatelné nátěry (Industrol S2013 barva dle výběru investora včetně penetrace lakem Sylabal S1002 ředěným v poměru 1:1 ředidlem S6006). Všechny ostatní povrchy (stěny i strop) budou opatřeny novou výmalbou (strop v bílé barvě, stěny v barevném odstínu dle výběru investora). U umyvadla bude po odstranění části stávajících keramických obkladů provedena obnova obkladu do původního rozsahu. Na všechny rohy budou osazeny ocelové rohové lišty opatřené nátěrem v barvě dle výběru investora. Rohové lišty budou na rohy kotveny přišroubováním, nikoliv přilepením. -3-

Technické řešení a) Bourací práce Bourací práce zahrnují následující kroky: demontáže stávajících rolet odstranění stávající podlahové krytiny (PVC 4 vrstvy) demontáž stávajících dveří včetně

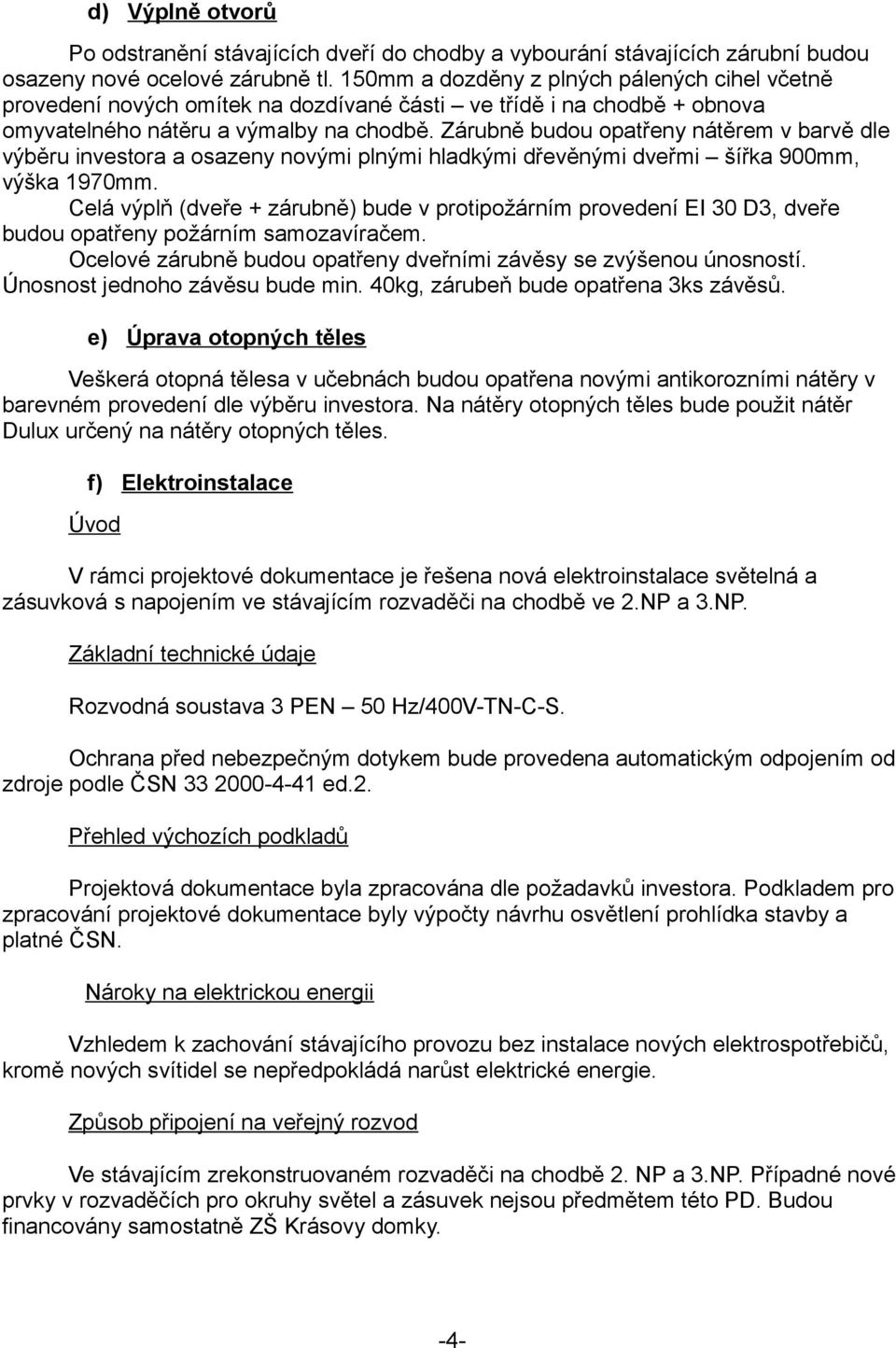

4 d) Výplně otvorů Po odstranění stávajících dveří do chodby a vybourání stávajících zárubní budou osazeny nové ocelové zárubně tl. 150mm a dozděny z plných pálených cihel včetně provedení nových omítek na dozdívané části ve třídě i na chodbě + obnova omyvatelného nátěru a výmalby na chodbě. Zárubně budou opatřeny nátěrem v barvě dle výběru investora a osazeny novými plnými hladkými dřevěnými dveřmi šířka 900mm, výška 1970mm. Celá výplň (dveře + zárubně) bude v protipožárním provedení EI 30 D3, dveře budou opatřeny požárním samozavíračem. Ocelové zárubně budou opatřeny dveřními závěsy se zvýšenou únosností. Únosnost jednoho závěsu bude min. 40kg, zárubeň bude opatřena 3ks závěsů. e) Úprava otopných těles Veškerá otopná tělesa v učebnách budou opatřena novými antikorozními nátěry v barevném provedení dle výběru investora. Na nátěry otopných těles bude použit nátěr Dulux určený na nátěry otopných těles. f) Elektroinstalace Úvod V rámci projektové dokumentace je řešena nová elektroinstalace světelná a zásuvková s napojením ve stávajícím rozvaděči na chodbě ve 2.NP a 3.NP. Základní technické údaje Rozvodná soustava 3 PEN 50 Hz/400V-TN-C-S. Ochrana před nebezpečným dotykem bude provedena automatickým odpojením od zdroje podle ČSN ed.2. Přehled výchozích podkladů Projektová dokumentace byla zpracována dle požadavků investora. Podkladem pro zpracování projektové dokumentace byly výpočty návrhu osvětlení prohlídka stavby a platné ČSN. Nároky na elektrickou energii Vzhledem k zachování stávajícího provozu bez instalace nových elektrospotřebičů, kromě nových svítidel se nepředpokládá narůst elektrické energie. Způsob připojení na veřejný rozvod Ve stávajícím zrekonstruovaném rozvaděči na chodbě 2. NP a 3.NP. Případné nové prvky v rozvaděčích pro okruhy světel a zásuvek nejsou předmětem této PD. Budou financovány samostatně ZŠ Krásovy domky. -4-

Zárubně budou opatřeny nátěrem v barvě dle výběru investora a osazeny novými plnými hladkými dřevěnými dveřmi šířka 900mm, výška 1970mm.

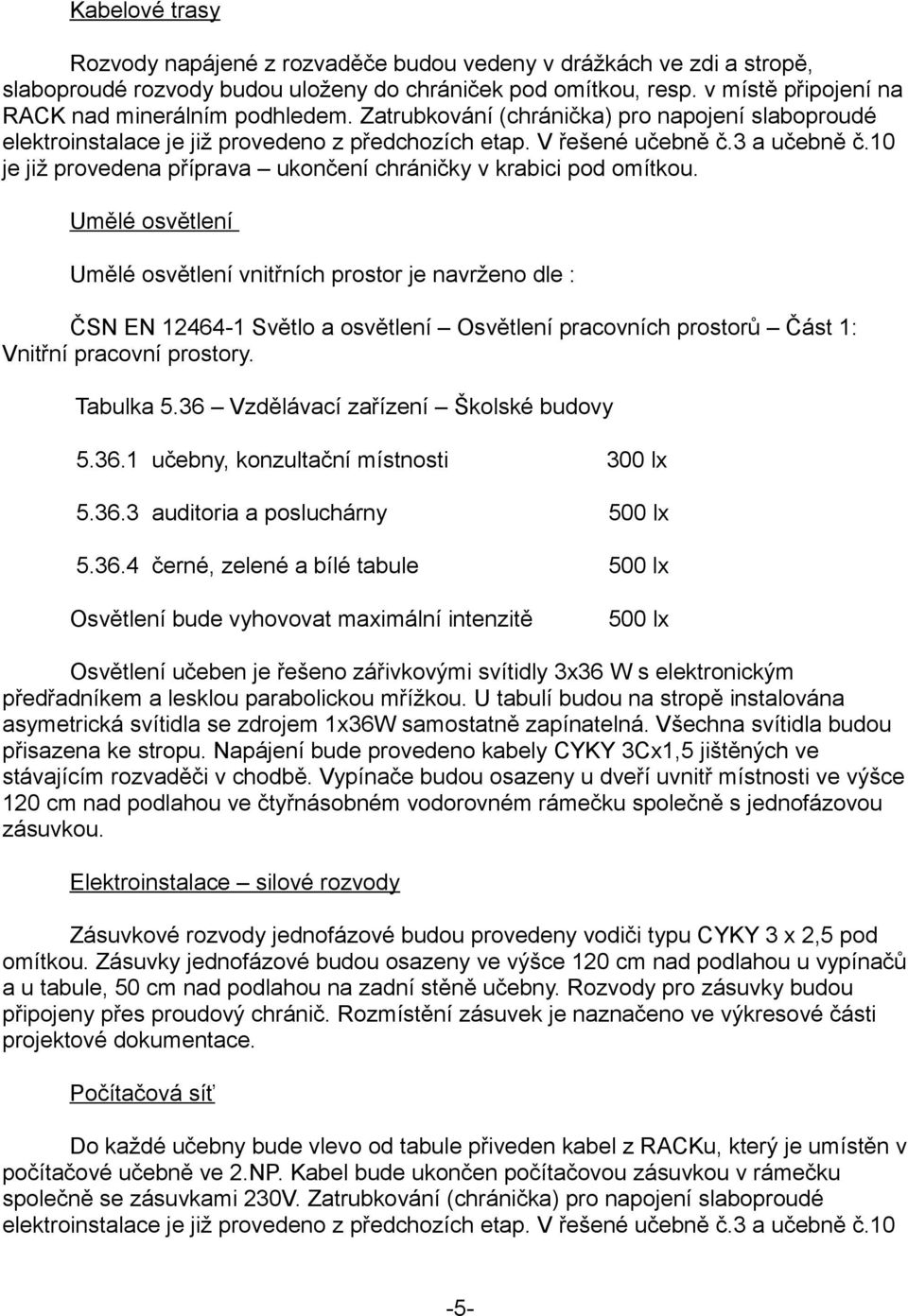

5 Kabelové trasy Rozvody napájené z rozvaděče budou vedeny v drážkách ve zdi a stropě, slaboproudé rozvody budou uloženy do chrániček pod omítkou, resp. v místě připojení na RACK nad minerálním podhledem. Zatrubkování (chránička) pro napojení slaboproudé elektroinstalace je již provedeno z předchozích etap. V řešené učebně č.3 a učebně č.10 je již provedena příprava ukončení chráničky v krabici pod omítkou. Umělé osvětlení Umělé osvětlení vnitřních prostor je navrženo dle : ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory. Tabulka 5.36 Vzdělávací zařízení Školské budovy učebny, konzultační místnosti 300 lx auditoria a posluchárny 500 lx černé, zelené a bílé tabule 500 lx Osvětlení bude vyhovovat maximální intenzitě 500 lx Osvětlení učeben je řešeno zářivkovými svítidly 3x36 W s elektronickým předřadníkem a lesklou parabolickou mřížkou. U tabulí budou na stropě instalována asymetrická svítidla se zdrojem 1x36W samostatně zapínatelná. Všechna svítidla budou přisazena ke stropu. Napájení bude provedeno kabely CYKY 3Cx1,5 jištěných ve stávajícím rozvaděči v chodbě. Vypínače budou osazeny u dveří uvnitř místnosti ve výšce 120 cm nad podlahou ve čtyřnásobném vodorovném rámečku společně s jednofázovou zásuvkou. Elektroinstalace silové rozvody Zásuvkové rozvody jednofázové budou provedeny vodiči typu CYKY 3 x 2,5 pod omítkou. Zásuvky jednofázové budou osazeny ve výšce 120 cm nad podlahou u vypínačů a u tabule, 50 cm nad podlahou na zadní stěně učebny. Rozvody pro zásuvky budou připojeny přes proudový chránič. Rozmístění zásuvek je naznačeno ve výkresové části projektové dokumentace. Počítačová síť Do každé učebny bude vlevo od tabule přiveden kabel z RACKu, který je umístěn v počítačové učebně ve 2.NP. Kabel bude ukončen počítačovou zásuvkou v rámečku společně se zásuvkami 230V. Zatrubkování (chránička) pro napojení slaboproudé elektroinstalace je již provedeno z předchozích etap. V řešené učebně č.3 a učebně č.10-5-

10 je již provedena příprava ukončení chráničky v krabici pod omítkou.

6 je již provedena příprava kabel UTP cat5 v chráničce je zatažen do ukončovací krabice s víčkem pod omítkou pod stropem. Slaboproudé rozvody proto budou řešeny pouze v rámci učebny. Závěr Veškeré realizační práce na el. zařízení musí provést pracovníci s elektrotechnickou kvalifikací dle vyhlášky 50/78 Sb. Před uvedením do provozu se musí vyhotovit na veškerém el. zařízení výchozí revize pracovníkem s elektrotechnickou kvalifikací dle vyhlášky č. 50/78 Sb. 9. Práce a údržbu na el. zařízení smějí vykonávat pouze pracovníci s elektrotechnickou kvalifikací dle vyhlášky 50/78 Sb., obsluhu pracovníci seznámeni dle vyhlášky 50/78 Sb. -6-

zařízení musí provést pracovníci s elektrotechnickou kvalifikací dle vyhlášky 50/78 Sb. Před uvedením do provozu se musí vyhotovit na veškerém el.
