1 OJ_UCH book Page 3 Monday, October 14, :53 PM 3 1 OJ_UCH book Page 1 Monday, October 14, :53 PM 2 PFS Robert osch GmbH Power Tools Division Leinfelden-Echterdingen Germany 4 PFS A 0AA (2013.) PS / 209 EURO de en fr es pt it nl Originalbetriebsanleitung Original instructions Notice originale Manual original Manual original Istruzioni originali Oorspronkelijke gebruiksaanwijzing da Original brugsanvisning sv ruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet el Πρωτότυπο οδηγιών χρήσης tr pl cs sk hu ru uk kk ro bg Orijinal işletme talimatı Instrukcja oryginalna Původní návod k používání Pôvodný návod na použitie Eredeti használati utasítás Оригинальное руководство по эксплуатации Оригінальна інструкція з експлуатації Пайдалану нұсқаулығының түпнұсқасы Instrucţiuni originale Оригинална инструкция mk sr sl hr et lv lt ar Оригинално упатство за работа Originalno uputstvo za rad Izvirna navodila Originalne upute za rad Algupärane kasutusjuhend Instrukcijas oriģinālvalodā Originali instrukcija ςтўϩхʉ ЌТϾϦφЍʉ ʌμвтўϻυ osch Power Tools A 0AA (14..13)

2 OJ_UCH book Page 4 Monday, October 14, :53 PM OJ_UCH book Page 5 Monday, October 14, :53 PM 4 5 A1 D A2 4 E 13 4 A 1 C F 2 15 C1 C2 G cm A 0AA (14..13) osch Power Tools osch Power Tools A 0AA (14..13)

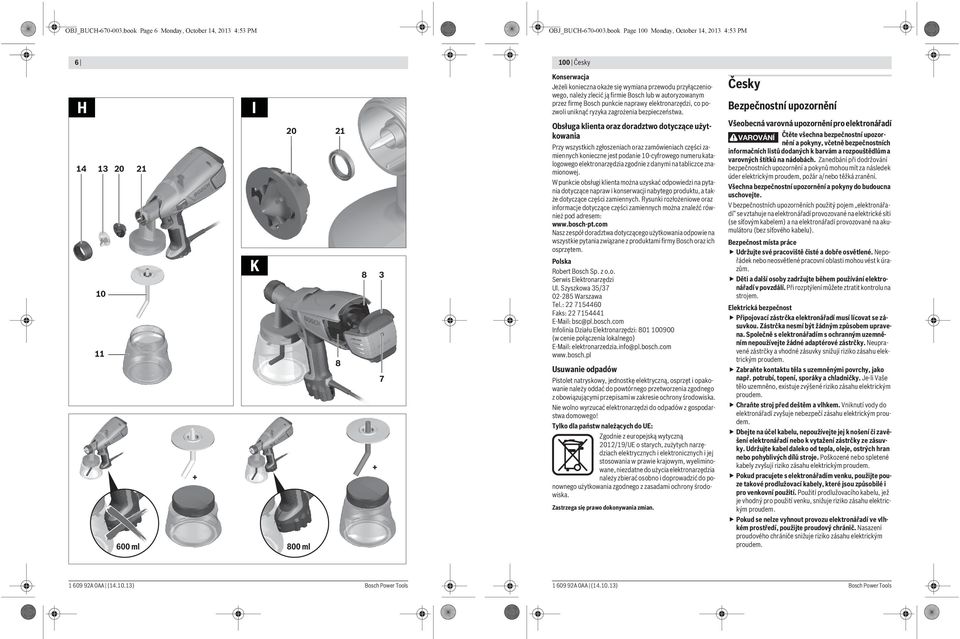

3 OJ_UCH book Page 6 Monday, October 14, :53 PM OJ_UCH book Page 0 Monday, October 14, :53 PM 6 0 Česky H ml 21 + I K ml Konserwacja Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie osch lub w autoryzowanym przez firmę osch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa. Obsługa klienta oraz doradztwo dotyczące użytkowania Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie -cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej. W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem: Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy osch oraz ich osprzętem. Polska Robert osch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/ Warszawa Tel.: Faks: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: (w cenie połączenia lokalnego) elektronarzedzia.info@pl.bosch.com Usuwanie odpadów Pistolet natryskowy, jednostkę elektryczną, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky ezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí VAROVÁNÍ Čtěte všechna bezpečnostní upozornění a pokyny, včetně bezpečnostních informačních listů dodaných k barvám a rozpouštědlům a varovných štítků na nádobách. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte. V bezpečnostních upozorněních použitý pojem elektronářadí se vztahuje na elektronářadí provozované na elektrické síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). ezpečnost místa práce Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. Děti a další osoby zadržujte během používání elektronářadí v povzdálí. Při rozptýlení můžete ztratit kontrolu na strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým A 0AA (14..13) osch Power Tools A 0AA (14..13) osch Power Tools

4 OJ_UCH book Page 1 Monday, October 14, :53 PM OJ_UCH book Page 2 Monday, October 14, :53 PM Česky 1 2 Česky ezpečnost osob uďte pozorní, dávejte pozor na to, co děláte a přistupujte s rozumem k práci s elektronářadím. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo jste pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako masky proti prachu, neklouzavé bezpečnostní obuvi, ochranné přilby nebo ochrany sluchu, podle druhu a nasazení elektronářadí, snižuje riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve, než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo na akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Používání elektronářadí a zacházení s ním Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které už nelze zapnout či vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, vyměníte díly příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému startu elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Kontrolujte, zda pohyblivé díly stroje bezvadně fungují a nesvírají se, zda díly nejsou prasklé nebo tak poškozené, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má svou příčinu ve špatně udržovaném elektronářadí. Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Zohledněte přitom pracovní podmínky a vykonávanou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. Servis Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. ezpečnostní upozornění pro jemné stříkací systémy Udržujte Váš pracovní prostor čistý, dobře osvětlený a bez nádob s barvami nebo rozpouštědly, bez hadrů a jiných hořlavých materiálů. Možné nebezpečí samovznícení. Mějte pokaždé v pohotovosti funkční hasící přístroje/hasící zařízení. Pečujte o dobré větrání v oblasti stříkání a o dostatek čerstvého vzduchu v celém prostoru. Odpařená hořlavá rozpouštědla vytvářejí výbušné prostředí. Nepoužívejte pro stříkání a k čištění materiály, jejichž bod vzplanutí je nižší než 55 C. Používejte materiály na bázi vody, málo těkavých uhlovodíků nebo podobných materiálů. Snadno těkavá, vypařující se rozpouštědla vytvářejí výbušné prostředí. Nestříkejte v místech zápalných zdrojů jako jsou jiskry statické elektřiny, otevřené plameny, zapalovací plamínky, horké předměty, motory, cigarety a jiskry od zastrčení a vytažení elektrických kabelů nebo obsluhování vypínačů. Takové zdroje jisker mohou vést ke vznícení okolí. Nestříkejte žádné látky, u kterých není známo, zda představují nebezpečí. Neznámé látky mohou vytvářet nebezpečné podmínky. Při stříkání nebo manipulaci s chemikáliemi noste dodatečné osobní ochranné vybavení jako odpovídající ochranné rukavice a ochrannou masku nebo masku pro ochranu dýchacích cest. Nošení ochranného vybavení pro příslušné podmínky snižuje vystavení se ohrožujícím látkám. Dávejte pozor na případná rizika rozprašovaného materiálu. Dbejte označení na nádobě či informací výrobce rozprašovaného materiálu, včetně požadavku na používání osobního ochranného vybavení. Pokynů výrobce je třeba uposlechnout, aby se snížilo riziko požáru a riziko zranění vyvolané jedy, karcinogeny atd. Udržujte zástrčku síťového kabelu a spínací tlačítko stříkací pistole bez barvy a jiných kapalin. Nikdy nedržte kabel kvůli podpoře na konektorech. Zanedbání při dodržování mohou mít za následek úder elektrickým Dohlížejte na děti. Tím bude zajištěno, aby si děti s jemně stříkacím systémem nehrály. Tento systém pro jemný nástřik smí používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi pouze tehdy, když jsou pod dozorem nebo pokud byly instruovány ohledně bezpečného zacházení se systémem pro jemný nástřik a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy a poranění. Děti nesmí systém pro jemný nástřik čistit bez dozoru. Popis výrobku a specifikací Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Určené použití Elektronářadí je určené pouze pro stříkání vodouředitelných a rozpouštědla obsahujících barevných laků, lazur, základních nátěrů, bezbarvých laků, automobilových krycích laků, mořidel a olejů. Elektronářadí není vhodné pro nanášení disperzních a latexových barev, louhů, povrchových nátěrů obsahujících kyseliny, zrnitých nástřikových materiálů, nástřikových materiálů s částečkami a dále materiálů, které ztěžují stříkání a kapalnost. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na vyobrazení elektronářadí na obrázkových stranách. 1 Elektrojednotka 2 Kabelová svorka 3 Kryt vzduchového filtru 4 Tlačítko SDS pro odjištění 5 Síťový kabel 6 Prodloužení patky (jen pro nádobku 800 ml) 7 Šroub krytu vzduchového filtru 8 Vzduchový filtr 9 Stříkací pistole Nasávací trubka s těsněním nádobky 11 Nádobka na stříkaný materiál, 600 ml Nádobka na stříkaný materiál, 800 ml* 12 Kryt odvzdušnění 13 Vzduchové víčko 14 Převlečná matice 15 Nastavovací kolečko množství stříkaného materiálu 16 Ovládací spínač 17 Odvzdušňovací hadička 18 Odvzdušňovací ventil 19 Membrána 20 Tryska 21 Těsnění trysky 22 Odměrná nádobka * Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství. Informace o hluku a vibracích Naměřené hodnoty hlučnosti byly zjištěny podle EN a EN Hodnocená hladina akustického tlaku A stroje činí typicky 74 d(a). Nepřesnost K=3 d. Hladina hluku může při práci překročit 80 d(a). Noste ochranu sluchu! Celkové hodnoty vibrací a h (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745: a h <2,5 m/s 2, K= 1,5 m/s 2. V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. Technická data Jemně stříkací systém PFS 55 Objednací číslo Jmenovitý příkon W 280 Dopravní výkon g/min 0 1 Rozprašovací výkon W 55 Spotřeba času pro nanesení 5 m 2 barvy min 12 Objem nádobky na stříkaný materiál ml 600 Hmotnost podle EPTA-Procedure 01/2003 kg 1,3 Třída ochrany /II Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. Prohlášení o shodě Prohlašujeme v plné naší zodpovědnosti, že v odstavci Technická data popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN podle ustanovení směrnic 2011/65/EU, 2004/8/ES, 2006/42/ES. Technická dokumentace (2006/42/ES) u: Robert osch GmbH, ETM9, D Leinfelden-Echterdingen Henk ecker Executive Vice President Engineering Robert osch GmbH, Power Tools Division D Leinfelden-Echterdingen Leinfelden, Helmut Heinzelmann Head of Product Certification PT/ETM9 osch Power Tools A 0AA (14..13) A 0AA (14..13) osch Power Tools

5 OJ_UCH book Page 3 Monday, October 14, :53 PM OJ_UCH book Page 4 Monday, October 14, :53 PM Česky 3 4 Česky Montáž Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Montáž stříkací pistole a elektrojednotky (viz obrázky A1 A2) Spojení elektrojednotky se stříkací pistolí Stříkací pistoli 9 nastrčte na elektrojednotku 1, až slyšitelně zaskočí. Odejmutí elektrojednotky Stlačte obě červená tlačítka SDS 4, podržte je stlačená a stříkací pistoli 9 vytáhněte z elektrojednotky. Provoz Příprava práce Stříkání na okraji vodních zdrojů nebo na sousedních plochách v bezprostředních přístupových místech je nepřípustné. Při nákupu barev, laků a stříkaných prostředků dbejte na jejich snášenlivost se životním prostředím. Příprava stříkané plochy Upozornění: Okolí stříkané plochy dalekosáhle a důkladně zakryjte. Rozprašovaná mlha znečišťuje okolí. Při nasazení v interiérech mohou být všechny nezakryté plochy znečištěny. Stříkaná plocha musí být čistá, suchá a bez mastnoty. Hladké plochy zdrsněte a brusný prach poté odstraňte. Vhodné stříkané materiály a doporučená ředění Při ředění dbejte na to, aby se stříkaný materiál a ředidlo k sobě hodily. Při použití nesprávného ředidla mohou vzniknout hrudky, které ucpou stříkací pistoli. Stříkaný materiál doporučené rozředění Mořidla, oleje, lazury, impregnace, neředěné antikorozní základní nátěry Voda, odstraňovače tapet neředěné Rozpouštědlem či vodou ředitelné nejméně % ředěné laky, základní nátěry, laky na topná tělesa, krycí laky motorových vozidel, silnovrstvé lazury Stroj není vhodný pro zpracování disperzních barev (nátěrové barvy na stěny). Dbejte prosím i upozornění k používání výrobce stříkaného materiálu. Ředění stříkaného materiálu U stříkaného materiálu, jež musí být rozředěný, postupujte následovně: Vezměte odměrnou nádobku 22. Stříkaný materiál dobře promíchejte. Naplňte dostatek stříkaného materiálu do nádobky na stříkaný materiál 11. (viz Plnění stříkaného materiálu, strana 3) Rozřeďte stříkaný materiál ředidlem o %. Například: Výchozí množství stříkaného materiálu [ml] Ředidlo [ml] Stříkaný materiál dobře promíchejte. Proveďte na testovací ploše zkušební nastříkání. (viz Stříkání, strana 3) Pokud získáte optimální rozprašovací obraz, můžete začít stříkání. nebo Pokud není výsledek stříkání uspokojivý nebo nevytéká žádná barva, postupujte jak je popsáno u Odstranění poruch na straně 5. Plnění stříkaného materiálu (viz obr. 1 2) Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Odšroubujte nádobku 11 ze stříkací pistole. Otočte nasávací trubku tak, aby mohl být stříkaný materiál takřka beze zbytku vystříkán: pro stříkací práce na ležících objektech pro stříkací práce nad hlavou Naplňte stříkaný materiál do nádobky a tuto pevně našroubujte na stříkací pistoli. Uvedení do provozu Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V. Dbejte na to, aby elektronářadí nemohlo během provozu nasát žádné nečistoty nebo páry rozpouštědel. Zapnutí Kvůli úspoře energie zapínejte systém pro jemný nástřik pouze tehdy, když ho používáte. Zastrčte síťovou zástrčku do zásuvky. Vezměte elektronářadí do ruky a nasměrujte ho na stříkanou plochu. Elektronářadí má 2-stupňový ovládací spínač 16. V prvním stupni se startuje turbína. Ve 2. stupni se čerpá stříkaný materiál. Stlačte ovládací spínač 16, až prýští stříkaný materiál. Vypnutí Ovládací spínač 16 uvolněte. Vytáhněte síťovou zástrčku ze zásuvky. Pracovní pokyny dopředu ve směru trysky dozadu ve směru rukojeti Stříkání (viz obrázky C D) Upozornění: Pokud elektronářadí používáte venku, dbejte směru větru. Proveďte nejprve zkušební nastříkání a nastavte rozprašovací obraz a množství stříkaného materiálu adekvátně stříkanému materiálu. (Nastavení viz následující odstavce) Držte stříkací pistoli bezpodmínečně ve stejné vzdálenosti 5 15 cm kolmo ke stříkanému objektu. Proces stříkání začněte mimo stříkanou plochu. Stříkací pistolí pohybujte podle nastaveného rozprašovacího obrazu rovnoměrně napříč nebo sem a tam. Stejnoměrná kvalita povrchu vznikne, pokud se pruhy o 4 5 cm překrývají. Vyhněte se přerušení uvnitř stříkané plochy. Rovnoměrné vedení stříkací pistole poskytuje jednolitou kvalitu povrchu. Nestejnoměrná vzdálenost a úhel stříkání vedou k silné tvorbě mlhy z barvy a tím nestejnoměrnému povrchu. Proces stříkání ukončete mimo stříkanou plochu. Nikdy nestříkejte tak dlouho, aby byla nádobka na stříkaný materiál úplně prázdná. Pokud již nasávací trubka není ponořená ve stříkaném materiálu, stříkaný paprsek se přeruší a vznikne nestejnoměrný povrch. Pokud se na trysce a na vzduchovém víčku usadí stříkaný materiál, vyčistěte oba díly používaným ředidlem. Upozornění: Elektronářadí odložte jen na rovnou a čistou plochu, aby se nemohlo převrátit. Nastavení rozprašovacího obrazu (viz obr. E) Nikdy neobsluhujte ovládací spínač 16 zatímco přestavujete vzduchové víčko 13. Povolte převlečnou matici 14. Otočte vzduchové víčko 13 do požadované polohy. Převlečnou matici opět utáhněte. Vzduchové víčko Stříkaný paprsek Použití A Svislý plochý proud pro horizontální směr práce Vodorovný plochý proud pro vertikální směr práce C Kruhový proud pro rohy, hrany a těžko přístupná místa Nastavení množství stříkaného materiálu (viz obr. F) Pro nastavení požadovaného množství stříkaného materiálu otáčejte nastavovací kolečko 15: : minimální množství stříkaného materiálu, +: maximální množství stříkaného materiálu. Množství stříkaného materiálu Nastavení Příliš mnoho stříkaného materiálu na stříkané ploše: Množství stříkaného materiálu musí být sníženo. Otočte nastavovací kolečko 15 směr. Množství stříkaného materiálu Příliš málo stříkaného materiálu na stříkané ploše: Údržba a servis Nastavení Množství stříkaného materiálu musí být zvýšeno. Otočte nastavovací kolečko 15 směr +. Údržba a čištění Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Nikdy neponořujte elektrojednotku do rozpouštědla nebo do vody. Těleso čistěte pouze navlhčeným hadříkem. Čištění (viz obr. H I) Přiměřené čištění je předpokladem pro bezvadný provoz stříkací pistole. Při chybějícím nebo nepřiměřeném čištění nebudou převzaty žádné záruční nároky. Čistěte stříkací pistoli a nádobku na stříkaný materiál vždy příslušným ředidlem (rozpouštědlo nebo voda) pro použitý stříkaný materiál. Nikdy nečistěte tryskové a vzduchové otvory stříkací pistole špičatými kovovými předměty. Rozředěný stříkaný materiál kvůli uskladnění nedávejte opět zpátky k původnímu stříkanému materiálu. Pokud jste použili zdraví škodlivý stříkaný materiál, vyčistěte stříkací pistoli velmi důkladně. Vytáhněte síťovou zástrčku a stlačte ovládací spínač 16, aby mohl stříkaný materiál natéct zpět do nádobky. Odejměte elektrojednotku. (viz strana 3) Odšroubujte nádobku 11 a vylijte zbývající stříkaný materiál zpět do originální nádoby se stříkaným materiálem. Naplňte ředidlo (rozpouštědlo nebo vodu) do nádobky a našroubujte ji pevně na stříkací pistoli. Několikrát stříkací pistolí zatřeste. Spojte stříkací pistoli s elektrojednotkou. (viz strana 3) Zastrčte síťovou zástrčku do zásuvky, stlačte ovládací spínač a vystříkejte ředidlo do prázdné nádoby od materiálu. Opakujte proces tolikrát, až ze stříkací pistole prýští čisté ředidlo. Vytáhněte síťovou zástrčku a odejměte elektrojednotku. Nádobku 11 zcela vyprázdněte. Zkontrolujte, zda nasávací trubka s těsněním nádobky 13 není poškozená a neobsahuje stříkaný materiál. Vyčistěte nádobku a stříkací pistoli vně hadříkem navlhčeným v ředidle. Odšroubujte převlečnou matici 14 a vzduchové víčko 13. Ředidlem vyčistěte trysku 20 a jehlu trysky. Příležitostně musí být navíc vyčištěno těsnění trysky 21. Odejměte trysku 20 a těsnění trysky 21. Když těsnění trysky pevně sedí na stříkací pistoli, vezměte si případně na pomoc špičatý předmět. Těsnění trysky vyčistěte ředidlem. osch Power Tools A 0AA (14..13) A 0AA (14..13) osch Power Tools

6 OJ_UCH book Page 5 Monday, October 14, :53 PM Česky 5 Těsnění trysky vložte opět do stříkací pistole. Dbejte na to, aby drážka ukazovala od stříkací pistole pryč. Vsaďte trysku na těleso stříkací pistole a otočte ji do správné polohy. Vsaďte vzduchové víčko 13 na trysku a pevně jej utáhněte pomocí převlečné matice 14. Čištění odvzdušňovací hadičky (viz obrázek G) Pokud je odvzdušňovací hadička 17 znečištěna stříkaným materiálem, musí se vyčistit. Odejměte kryt odvzdušnění 12. Stáhněte odvzdušňovací hadičku 17. Odšroubujte odvzdušňovací ventil 18. Vyjměte ven membránu 19. Odvzdušňovací hadičku, odvzdušňovací ventil a membránu vyčistěte příslušným ředidlem. Po vyčištění opět vložte nejprve membránu. Dbejte na to, aby delší trn ukazoval nahoru. Opět našroubujte odvzdušňovací ventil. Pak nastrčte odvzdušňovací hadičku nejprve na ventil a potom nahoru na stříkací pistoli. Nasaďte opět kryt. Výměna vzduchového filtru (viz obr. L) Upozornění: Nikdy neprovozujte elektronářadí bez vzduchového filtru. ez vzduchového filtru se může nasát nečistota a může se tak ovlivnit provoz elektronářadí. Pokud je vzduchový filtr zanesený, musí se vyměnit. Uvolněte šroub 7. Sejměte kryt vzduchového filtru 3. Vzduchový filtr vyměňte. Uzavřete kryt vzduchového filtru a šroub opět pevně zašroubujte. Likvidace materiálu Ředidla a zbytky stříkaného materiálu se musí zlikvidovat v souladu se zásadami ochrany životního prostředí. Dbejte upozornění výrobce k likvidaci a místních předpisů k likvidaci zvláštních odpadů. Chemikálie poškozující životní prostředí nesmějí proniknout do půdy, do spodních vod nebo do vody. Nikdy nevylévejte chemikálie poškozující životní prostředí do kanalizace! Odstranění poruch Problém Příčina Řešení Stříkaný materiál správně nekryje Příliš malé množství stříkaného materiálu Otočte nastavovací kolečko 15 směr + Příliš velká vzdálenost ke stříkané ploše Zmenšete stříkací vzdálenost Příliš málo stříkaného materiálu na stříkanou Stříkejte přes stříkanou plochu vícekrát plochu, příliš řídce stříkáno přes stříkanou plochu Stříkaný materiál příliš hustý Stříkaný materiál znovu rozřeďte o % a proveďte zkušební nastříkání Stříkaný materiál se roztéká po nánosech Naneseno příliš mnoho stříkaného materiálu Otočte nastavovací kolečko 15 směr. Příliš malá vzdálenost ke stříkané ploše Zvětšete stříkací vzdálenost Stříkaný materiál příliš řídký Přidejte původní stříkaný materiál Příliš často stříkáno přes totéž místo Odstraňte barvu a při druhém pokusu nestříkejte tak často přes jedno místo Příliš velké rozprášení Příliš veliké množství stříkaného materiálu Otočte nastavovací kolečko 15 směr. Znečištěná tryska 20 Trysku očistěte Příliš malé vytvoření tlaku v nádobce 11 Nádobku na stříkaný materiál správně našroubujte na stříkací pistoli Stříkaný materiál příliš hustý Stříkaný materiál znovu rozřeďte o % a proveďte zkušební nastříkání Silně znečištěný vzduchový filtr 8 Výměna vzduchového filtru Příliš silná mlha barvy Naneseno příliš mnoho stříkaného materiálu Otočte nastavovací kolečko 15 směr. Příliš velká vzdálenost ke stříkané ploše Zmenšete stříkací vzdálenost Stříkaný proud pulzuje Příliš málo stříkaného materiálu v nádobce Stříkaný materiál doplňte Ucpaný vzduchový otvor na nasávací trubce Vyčistěte nasávací trubku a vzduchový otvor Silně znečištěný vzduchový filtr 8 Výměna vzduchového filtru Stříkaný materiál příliš hustý Stříkaný materiál znovu rozřeďte o % a proveďte zkušební nastříkání osch Power Tools A 0AA (14..13)
