1 Parkoviště na ulici K Svaté vodě Projektová dokumentace pro stavební řízení a provádění stavby A. Průvodní zpráva Číslo zakázky : JG / A Zhotovitel : Ing. Jan Görner Nad Lipinou Frýdek Místek Objednatel : Město Brušperk K Náměstí Brušperk Datum : 11/2014 Počet stran : 7 1/7

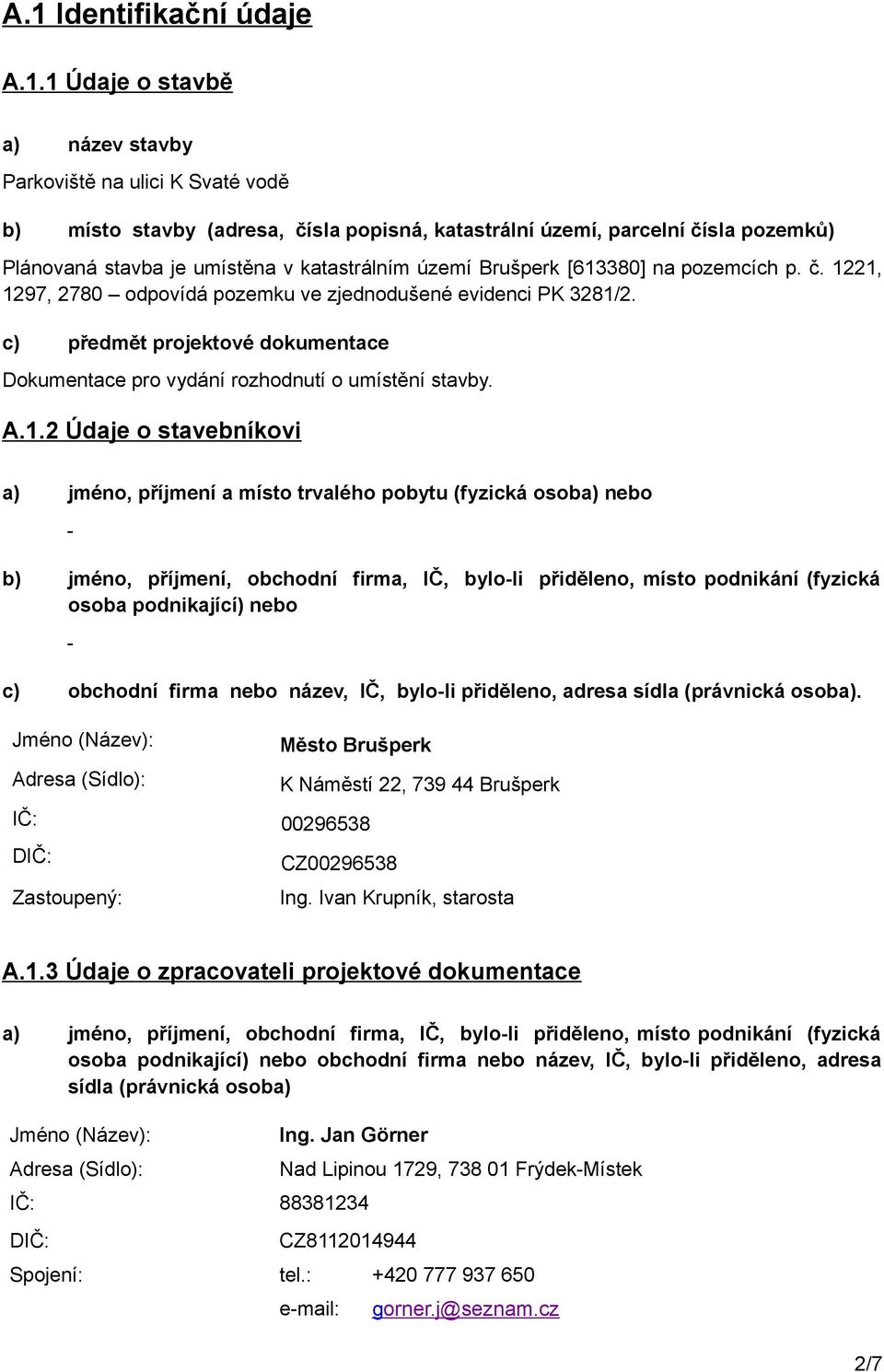

2 A.1 Identifikační údaje A.1.1 Údaje o stavbě a) název stavby Parkoviště na ulici K Svaté vodě b) místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků) Plánovaná stavba je umístěna v katastrálním území Brušperk [613380] na pozemcích p. č. 1221, 1297, 2780 odpovídá pozemku ve zjednodušené evidenci PK 3281/2. c) předmět projektové dokumentace Dokumentace pro vydání rozhodnutí o umístění stavby. A.1.2 Údaje o stavebníkovi a) jméno, příjmení a místo trvalého pobytu (fyzická osoba) nebo - b) jméno, příjmení, obchodní firma, IČ, bylo-li přiděleno, místo podnikání (fyzická osoba podnikající) nebo - c) obchodní firma nebo název, IČ, bylo-li přiděleno, adresa sídla (právnická osoba). Jméno (Název): Adresa (Sídlo): IČ: DIČ: Zastoupený: Město Brušperk K Náměstí 22, Brušperk CZ Ing. Ivan Krupník, starosta A.1.3 Údaje o zpracovateli projektové dokumentace a) jméno, příjmení, obchodní firma, IČ, bylo-li přiděleno, místo podnikání (fyzická osoba podnikající) nebo obchodní firma nebo název, IČ, bylo-li přiděleno, adresa sídla (právnická osoba) Jméno (Název): Adresa (Sídlo): IČ: DIČ: Ing. Jan Görner Nad Lipinou 1729, Frýdek-Místek CZ Spojení: tel.: gorner.j@seznam.cz 2/7

3 b) jméno a příjmení hlavního projektanta včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Ing. Svatopluk Görner, Nad Lipinou 1729, Frýdek-Místek, Člen ČKAIT, Obor: Dopravní stavby, č. autorizace c) jména a příjmení projektantů jednotlivých částí projektové dokumentace včetně čísla, pod kterým jsou zapsáni v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jejich autorizace Zpracovatelé dílčích části projektu: Zpevněné plochy: Autorizovaná osoba: Ing. Jan Görner, Nad Lipinou 1729, F-M Ing. Svatopluk Görner, Nad Lipinou 1729, F-M, Člen ČKAIT, Obor: Dopravní stavby, č. autorizace A.2 Seznam vstupních podkladů geodetické zaměření na podkladu katastrální mapy; vyhotovila Lenka Karasová v 8/2013 informace o parcelách katastru nemovistostí podrobná rekognoskace místa stavby Územní plán Města Brušperku PD DUR, Územní rozhodnutí Projektová dokumentace byla v rozpracovanosti konzultována s investorem stavby, a dále s dotčenými orgány státní správy, dopravní a technické infrastruktury (PČR DI OŘ FM, Magistrát města Frýdku-Místku - OŽPaZ). A.3 Údaje o území a) rozsah řešeného území Stavba bude umístěna v blízkosti křižovatky u místní ZŠ - v zelené ploše podél místní komunikace ul. K Svaté vodě. b) údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Pozemky dotčené stavbou se nenacházejí v plošně památkově chráněném území, nejsou evidovány v ÚSKP ČR. Rovněž nejsou součástí objektů a ploch navržených na prohlášení na kulturní památku. V blízkosti stavby se nachází kulturní památka zapsaná v rejstříku ÚSKP ČR pod číslem 23886/ Jde o krucifix při čp. 508, ul. Ke Svaté vodě. Tato památka nebude stavbou nijak dotčena. Parkoviště je navrženo ve vzdálenosti cca 150 m od levého břehu řeky Onndřejnice v úrovni říčního km 8,45, v záplavovém území stoleté vody, stanoveném KÚ MSK dne č.j. MSK /2013, mimo vymezenou aktivní zónu. Správce povodí nemá ke stavbě připomínky viz. dokladová část, není nutné navrhovat opatření proti povodním. 3/7

4 c) údaje o odtokových poměrech V současnosti srážkové vody v místě stavby a z přilehlých částí MK ul. K Svaté vodě zasakují volně do terénu na pozemku p. č Srážkové vody z povrchu nových zpevněných ploch budou vhodným spádováním svedeny do zeleného pásu mezi parkovištěm a oplocením zahrady na pozemku p. č. 1390/1, ve kterém bude vytvarován zemní průleh, kde budou volně zasakovat. Zemní pláň bude spádována volně do terénu. d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas Územní rozhodnutí bylo vydáno pod sp. zn.: SÚ/328/1821/2014/Fa. Z hlediska zákona č.183/2006 Sb. o územním plánování a stavebním řádu dle 6 stavba není v rozporu s Územním plánem Města Brušperku, ani se zásadami územního rozvoje MS kraje. Stanovisko z hlediska územního plánu (č.j.: MMFM 92283/2014) je součástí dokladové části této PD. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací Stavba je v souladu s územně plánovací dokumentací, rovněž respektuje všechna stanoviska z Územního rozhodnutí. f) údaje o dodržení obecných požadavků na využití území Stavba je v souladu s platným Územním plánem města Brušperk, vydaným Zastupitelstvem města Brušperk s účinností ode dne a jeho následných změn. Stavba není v rozporu se Zásadami územního rozvoje Moravskoslezského kraje. g) údaje o splnění požadavků dotčených orgánů Návrh stavby byl projednán se všemi dotčenými orgány státní správy a se všemi správci dotčených inženýrských sítí. V rámci dopracování tohoto stupně projektové dokumentace jsou respektovány a zapracovány veškeré připomínky a požadavky správců sítí a dotčených orgánů státní správy, které jsou specifikovány v dokladové části této dokumentace. h) seznam výjimek a úlevových řešení Neřeší se. i) seznam souvisejících a podmiňujících investic Stavba není podmíněna žádnou další investicí. 4/7

5 j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) Plánovaná stavba je umístěna na parcelách číslo: parc. č. výměra vlastnické právo / m 2 právo hospodařit s majetkem státu druh pozemku Drobiš Jiří, Dráhy 409, Brušperk orná půda způsob využití / způsob ochrany zemědělský půdní fond (BPEJ 65600) Město Brušperk, K Náměstí 22, ostatní plocha ostatní komunikace 2780 (PK 3281/2) 2163 Město Brušperk, K Náměstí 22, ostatní plocha A.4 Údaje o stavbě ostatní komunikace (BPEJ 65600) a) nová stavba nebo změna dokončené stavby Jde o novostavbu. b) účel užívání stavby Stavba bude sloužit veřejnosti, bude volně přístupná. Záměrem investora je zvýšit parkovací kapacitu pro návštěvníky novostavby bazénu, který se v současné chvíli realizuje, dále pro návštěvníky místní ZŠ a sportovní haly. c) trvalá nebo dočasná stavba Plánovaná stavba je navrhována jako trvalá stavba. d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Projektovaná stavba není součástí památkové rezervace ani památkové zóny. V dané lokalitě však nelze vyloučit výskyt archeologických nálezů. Postup stavebníka při uskutečnění archeologických nálezů řeší zákon o státní památkové péči v 23. Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu ve znění pozdějších předpisů (stavební zákon) řeší nález kulturně cenných předmětů v 176. V těsné blízkosti stavby se nachází kříž (KP RČ 23886/8-629), který nesmí být stavbou nijak poškozen. e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb V souladu s Vyhláškou MMR č. 398 / 2009 Sb., ze dne 5. listopadu 2009, o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb jsou v rámci této akce řešeny s ohledem na požadavky uvedené v této vyhlášce. Počet navržených parkovacích stání pro osoby ZTP je v souladu s vyhl. č. 398/2009 Sb. v celkovém počtu 2 stání a budou označeny svislou dopravní značkou a vodorovně mezinárodním symbolem přístupnosti O1 dle vyhlášky č. 398/2009 Sb. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Stavba je navržena v souladu s požadavky vyhlášky 501/2006 Sb. ve znění pozdějších změn. Návrh stavby byl projednán se všemi dotčenými orgány státní správy a se všemi správci dotčených 5/7

6 inženýrských sítí. V rámci dopracování tohoto stupně projektové dokumentace jsou respektovány a zapracovány veškeré připomínky a požadavky správců sítí a dotčených orgánů státní správy, které jsou specifikovány v dokladové části této dokumentace. g) seznam výjimek a úlevových řešení V projektu se nepočítá s aplikací výjimek a úlevových řešení. h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.) Zpevněné plochy: parkovací stání zatravňovací bet. dlažba tl. 8cm : 393,0 m 2 vozovka na parkovišti živice : 220,0 m 2 ozeleněné plochy (ohumusování v tl. 0,15 m a zatravnění) : 460,0 m 2 i) základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) Bilance množství splaškových vod : Stavba po svém dokončení nebude produkovat splaškové vody. Splaškové vody po dobu výstavby budou jímány v mobilních zařízeních. Bilance množství dešťových vod : Produkce dešťových vod z projektovaných zpevněných ploch - posouzeno dle ČSN Stokové sítě a kanalizační přípojky Výpočet množství vod při 15 minutovém přívalovém dešti o periodicitě 0,2, pro oblast ostravsko. - parkoviště (dlážděný kryt) = 393 m 2 - vozovka (živičný kryt) = 220 m 2 Plocha nově odvodňovaného povodí celkem: 613 m 2 = 0,0613 ha Ψ : součinitel odtoku (asfaltové plochy, sklon území 1-5%): 0,80 S s : plocha napojeného povodí: 220 m 2 = 0,0220 ha Ψ : součinitel odtoku (zatravňovací dlažba, sklon území 1-5%): 0,40 (2/3 * 0,6) S s : plocha napojeného povodí: 393 m 2 = 0,0393 ha q s : intenzita přívalového deště (dle tabulek Herle 1983, délka trvání deště 15 minut, periodicita 0,2): 198 l/s.ha Q produkce dešťových vod: Q = Ψ x S s x q s Q = 0,80 x 0,0220 x ,4 x 0,0393 x 198 = 6,6 l/s Dešťová voda z nových zpevněných ploch bude svedena do plošného povrchového vsakovacího zařízení zemního průlehu viz. Koordinační situační výkres. Inženýrsko-geologický průzkum posuzující možnost zasakování v této lokalitě není nutné provádět. V současné době (7/2014) se v blízkosti stavby (35 m) realizuje stavba bazénu, se základovou spárou v úrovni cca 3,5 m. Dle sdělení investora byly výkopové práce zmíněné stavby prováděny v říčních naplaveninách řeky Ondřejnice, tvořených především štěrky vhodnými k zasakování. (0 0,15m humózní zemina, 0,15 0,8 m písčito - hlinitá zemina, > 0,8 m štěrky. Výkopové práce probíhaly nad úrovní hladiny podzemní vody. 6/7

7 Předpokládané druhy odpadů, vyprodukovaných v rámci stavební činnosti, v členění podle druhu a kategorie: (Zpracováno dle vyhl. MŽP ČR č.381/2001 Katalogu odpadů): Skupina a podskupina všech odpadů, vzniklých na stavbě: Č.17 Stavební a demoliční odpady Skupina a Název Přibližné Nebezpečný N Likvidovat na které podskupina odpadu množství Ostatní O skládce: beton O Frýdecká skládka a.s asf. směsi O Frýdecká skládka a.s. neuvedené pod č zemina a O Frýdecká skládka a.s. kamení neuvedené pod č Předpokládá se využití odkopů a výkopů zeminy primárně do násypů a využití rozebraných živičných vrstev k recyklaci. j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Vzhledem k rozsahu stavebních prací se očekává doba výstavby 1-2 měsíce. Detailní harmonogram výstavby bude smluvně sjednán se zhotovitelem stavby. Předpoklad: Zahájení výstavby 04/2015 Ukončení výstavby 05/2015 Stavba bude provedena v jedné etapě. k) orientační náklady stavby Orientační náklady na stavbu činí odhadem ,- Kč. A.5 Členění stavby na objekty a technická a technologická zařízení Stavební objekt C101 Parkoviště Provozní soubory se na stavbě nevyskytují Ve Frýdku - Místku, listopad 2014 Vypracoval : Ing. Jan Görner 7/7
