STAVEBNÍ ÚPRAVY MÚ JESENICKÁ 31 ŠUMPERK SO Vybavení a mobiliář

Transkript

1

2 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST A. PRŮVODNÍ ZPRÁVA A.1 IDENTIFIKAČNÍ ÚDAJE A.1.1 Údaje o stavbě Název stavby: Část: STAVEBNÍ ÚPRAVY MÚ JESENICKÁ 31 ŠUMPERK SO Vybavení a mobiliář Místo stavby: ulice: Jesenická 31 obec: Šumperk kraj: Olomoucký katastrální území: Šumperk pozemky stavby: st. 796/1 A.1.2 Údaje o stavebníkovi Stavebník: Město Šumperk nám. Míru 364/1, Šumperk IČ: A.1.2 Údaje o zpracovateli projektové dokumentace Hlavní projektant: Ing. arch. Petr Doležal Slovanská 275/16, Šumperk IČ : Tel.: dolezal@xdarchitekti.cz A.2 SEZNAM VSTUPNÍCH PODKLADŮ Během prací na dokumentaci měl projektant k dispozici tyto průzkumy a měření: - digitální mapu katastru nemovitostí - výpis z katastru nemovitostí - podklady poskytnuté správcem objektu - zaměření skutečného stavu, které projektant provedl při osobní prohlídce stavby A.3 ÚDAJE O STAVBĚ a) Nová stavba nebo změna dokončené stavby Jedná se o stavební úpravy v rozsahu udržovacích prací dokončené stavby. b) Účel užívání stavby Městský úřad Šumperk c) Trvalá nebo dočasná stavba Trvalá stavba d) Údaje o ochraně stavby podle jiných právních předpisů Netýká se předkládaného návrhu stavby. e) Údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Navržené řešení stavby je v souladu s platnými technickými a obecnými požadavky na Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 1/7

3 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST výstavbu. Při zpracování dokumentace stavby byla dodržena mj. ustanovení: Vyhláška č. 268/2009 Sb., Vyhláška č. 502/2006 Sb., Vyhláška č. 492/2006 Sb., Zákon č. 177/2006 Sb., vyhlášky č. 398/2009 Sb. a další dotčené. Ustanovení vyhlášky č. 398/2009 Sb. O technických požadavcích zabezpečujících bezbariérové užívání staveb jsou naplněny takto: Navrhovanými úpravami nedojde ke změně stávajícího řešení. f) předpokládané lhůty výstavby, postup výstavby Termín zahájení stavby: 10 / 2015 Termín dokončení stavby: 12 / 2015 A.4 ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ Stavba je rozdělena na samostatné stavební objekty takto: SO.02.1 Stavební úpravy podlah SO.02.2 Stavební úpravy stěn SO.02.3 Stavební úpravy stropů SO.02.4 Úprava elektroinstalací SO.02.5 Výmalby a nátěry SO.02.6 Informační a orientační systém SO.02.7 Vybavení a mobiliář SO.03 Výměna rozvodů vodovodu B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 POPIS ÚZEMÍ STAVBY Jedná se o stavební úpravy uvnitř stávajícího objektu. B.2 CELKOVÝ POPIS STAVBY B.2.1 Účel užívání stavby, kapacity Jedná se o komplex budov Městského úřadu Šumperk na Jesenické ulici. B.2.2 Architektonické řešení Předmětem řešení je rekonstrukce vstupních vestibulů, chodeb a schodišť v obou budovách (budova A, B) Městského úřadu Šumperk na adrese Jesenická 31. Návrh zahrnuje především řešení stavebních úprav a nový barevný koncept veřejných prostor MÚ, vedoucí k dosažení sjednoceného a elegantního vzhledu, a vybavení volným a vestavěným nábytkem. Součástí dokumentace je návrh designu informačního systému celé budovy. Zvláštní důraz byl kladen na barevné řešení, které zdůrazní funkci obou budov a podpoří i dobrou orientaci po budově. Zvýšení reprezentativnosti prostorů je dosaženo hlavně použitými materiály a grafikou na stěnách. Sjednocení povrchů, typ kladení nové dlažby, barevné rámy kolem dveří a nově řešené podhledy s osvětlením napomáhají opticky rozšířit dlouhé chodby. B.2.3 Provozní řešení a technologie výroby Celkové provozní řešení objektu zůstává zachováno. V objektu nejsou umístěny Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 2/7

4 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST provozní ani výrobní programy a technologie. B.2.4 Bezbariérové užívání staveb Celý objekt Městského úřadu je řešen jako bezbariérový, vertikální pohyb v objektu je zajištěn jak schodišti, tak výtahy, který jsou uzpůsobeny pro přepravu osob s omezenou schopností pohybu a orientace. Celkové bezbariérové řešení Budov A a B zůstává zachováno, v průběhu stavebních prací na objektu bude zachován bezbariérový přístup dle požadavků vyhl. 398/2009 Sb. B.2.5 Bezpečnost při užívání stavby Při užívání stavby bude nutno dodržet běžná bezpečnostní opatření, týkající se bezpečného a bezporuchového chodu technických zařízení vybavení a el. zařízení a nástrojů. Nutno dodržovat technologické požadavky jednotlivých výrobců na provoz jejich zařízení, dodržovat pravidelné termíny kontrol a revizí, dodržovat ustanovení Zákona č. 309/2006 Sb., o zajištění podmínek a ochrany zdraví při práci, a navazujících předpisů. B.2.6 Základní charakteristika objektů a stavebně technické řešení stavby SO.02.7 VYBAVENÍ A MOBILIÁŘ Sedací nábytek Návrh řeší sjednocení mobiliáře, především výběr sedacího nábytku místo stávajících židlí a doplnění o sklopné sezení v horních patrech budovy A. Jednotný charakter sezení byl docílen zvolením celodřevěných sedáků a opěráku jak u lavic, tak u sklopných sedadel. Buková ohýbaná překližka bude zároveň ladit s bukovým dekorem použitým na původních dveřích v budově B. Stávající různorodé stolky budou vyřazeny, jejich funkci budou plnit psací pulty. V interiéru jsou navrženy různé sestavy lavic s kovovou podnoží a celodřevěnými sedáky a opěráky. Dle možnosti prostoru jsou zde umístěny 2-4 místné lavice a 2-3 místné lavice s odkládacím stolkem. Obklady (viz. truhlářské prvky) V místech, kde budou situovány lavice a v místech provozně exponovaných je na stěny navržen obklad z dřevotřískových desek laminovaných HPL vysokotlakým laminátem v dekoru dřeva (referenční výrobek: Merisier Rustique). Výška obkladů je většinou navržena na celou výšku místnosti (či k nadsvětlíku v budově B). Obkladový materiál bude dělen vertikálními a horizontálními drážkami s vloženým hliníkovým páskem. Rastr členění je nejčastěji po 750 mm a vychází z rozměru nástěnkových vitrín, které budou do některých částí obkladů zakomponovány (viz. grafická část). Funkční a ochranná hodnota obkladů je tím doplněna i kvalitou estetickou. Obklady budou opatřeny ukončovacím profilem v místě, kde bude viditelný bok obkladu. Ukončovací profil se bude skládat ze tří hran, z nichž prostřední bude ustoupena o 2 cm, hrany budou opatřeny ABS hranou. (prototyp tohoto detailu bude předložen k odsouhlasení) V rámci obkladů se ve 2.NP a 3.NP objeví též psací pulty a zákryty radiátorů. Psací pulty budou provedeny též z DTD s povrchem HPL ve stejném dekoru jako obklady v tloušťce 36 mm s ABS hranou (2mm). Kryty radiátorů jsou pak řešeny jako lehce demontovatelné krabice z děrovaného plechu typu křížek, lakované metalickou šedou barvou. Další vybavení - mimo dodávku stavby Na stěny chodeb budou zavěšeny nástěnky v hliníkovém rámečku. Jejich tvar a rozměr 75 x 1050 mm vychází již ze stávajících nástěnek v prvním podlaží budovy A. Nástěnky budou nově navíc uzamykatelné. Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 3/7

5 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST V budovách MÚ se dnes nacházejí 3 druhy pořadačů formulářů. I zde by mělo dojít ke sjednocení a proto navrhujeme všude použít zásobníky z průhledného plexiskla. MÚ potřebuje umístit nádoby na tříděný odpad na chodby. Pro lepší skladnost jsou zvoleny plechové krabice o objemu 100 l, tříděný opad je umístěn na méně exponovaných místech. Odpadkové koše pro smíšený odpad budou také sjednoceny, nerezové bezdotykové nádoby jsou situovány především u automatů na vodu, či kávu a pak v halách vedle schodiště v 2. a 3. NP. B.2.7 Základní charakteristika technických a technologických zařízení Návrh stavebních úprav nezasahuje do technických a technologických zařízení stavby. B.2.8 Požárně bezpečnostní řešení stavby Požárně bezpečnostní řešení objektu není stavebními úpravami dotčeno. B.2.9 Zásady hospodaření s energiemi Celkové řešení objetu z hlediska hospodaření s energiemi zůstává zachováno beze změn. B.2.10 Hygienické požadavky stavby Větrání, vytápění, osvětlení Denní a umělé osvětlení, větrání a vytápění není stavebními úpravami dotčeno. Zásobování vodou Zůstává zachováno beze změn. Kanalizační odpady Zůstává zachováno beze změn. Ochrana proti hluku Provoz objektu není zdrojem žádného hluku pro své okolí. Zatížení hlukem lze předpokládat pouze po dobu realizace stavby. Za účelem minimalizace těchto negativních vlivů na své okolí bude provoz na staveništi organizován tak, aby byly dodržovány veškeré limity dané platnými předpisy. Nakládání s odpady Nakládání s odpady v době provozu stavby se bude řídit podle platných legislativních předpisů, zejména podle zákona o odpadech č.185/2001 Sb. a jeho prováděcích předpisů, vyhlášky č.381/2001 Sb. katalog odpadů a vyhlášky č.383/2001 Sb. o podrobnostech nakládání s odpady. Během využívání stavby budou vznikat klasické komunální odpady v kategorii ostatní, v převládajícím složení - plasty, papír, sklo, biologický a směsný odpad. Nádoby na skladování těchto odpadů budou ponechány ve stávajícím umístění. Nakládání s odpady vzniklými na stavbě Odpady vzniklé při stavbě budou odvezeny na povolené skládky a k odborné likvidaci oprávněnou firmou. Údaje o odpadu dle vyhlášky č.381/2001 Sb. dle katalogových čísel: zemina a kamení neuvedené pod č : kategorie 0, odvoz na skládku asfaltové směsi neuvedené pod č : kategorie 0, odvoz k likvidaci ostatní izolační materiály: kategorie 0, odvoz k likvidaci železo a ocel: kategorie 0, odvoz do sběrny plasty: kategorie 0, odvoz k likvidaci směsný komunální odpad: odvoz na skládku Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 4/7

6 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST papírové a lepenkové obaly: odvoz do sběru směsné obaly: odvoz na skládku Evidenci odpadů bude vést stavební dozor archivací dokladů o provedené likvidaci. Doklady budou předány stavebníkovi pro potřeby předání stavby. Odpady smí být odevzdány pouze organizaci vlastnící souhlas k provozování zařízení k využívání, odstraňování, sběru nebo výkupu odpadů dle 14 zák.185/2001 Sb. Pracovníci stavby budou proškoleni o dodržování zásad pro zabránění úniků nebezpečných kapalin (oleje, fridex, nafta apod.) z dopravních prostředků a stavebních strojů a o zneškodňování případných úniků. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí Navrhovanými stavebními úpravami nedojde ke změně stávajícího řešení. B.3 PŘIPOJENÍ NA TECHNICKOU INRFASTRUKTURU Napojovací místa technické infrastruktury - zásobování el. energií: připojením na stávající domovní rozvody - zásobování vodou: připojením na stávající domovní rozvody - likvidace splaškových vod: připojením na stávající domovní odpady - telekomunikační připojení: připojením na stávající domovní rozvody B.4 DOPRAVNÍ ŘEŠENÍ Navrhovanými stavebním úpravami nedochází ke změně stávajícího řešení. B.5 ŘEŠENÍ VEGETACE A SOUVISEJÍCÍCH TERÉNNÍCH ÚPRAV Není předmětem stavebních úprav, zůstává beze změn. B.6 POPIS VLIVU STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA Navrhované stavební úpravy nemají vliv kvalitu životního prostředí a okolní přírodu a krajinu. B.7 OCHRANA OBYVATELSTVA Zůstává zachováno beze změn. B.8 ZÁSADY ORGANIZACE VÝSTAVBY a) Potřeby a spotřeby vody a elektrické energie, jejich zajištění Pro potřebu výstavby bude zajištěno zásobování vodou a elektrickou energií připojením na stávající rozvody budov A a B. b) Odvodnění staveniště Netýká se navrhovaných stavebních úprav c) Napojení staveniště na stávající dopravní a technickou infrastrukturu - dopravní napojení: zůstává zachováno beze změn - zásobování el. energií: připojením na stávající domovní rozvody - zásobování vodou: připojením na stávající domovní rozvody Na přívodech budou osazeny podružné měřiče spotřeby el. energie a vody pro měření spotřeby při realizaci stavby. d) Vliv provádění stavby na okolní stavby a pozemky Navržené postupy stavebních prací byly zvoleny tak, aby při jejich provádění nebyly Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 5/7

7 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST fyzicky dotčeny či poškozovány okolní stavby a pozemky. Během výstavby bude provoz na staveništi organizován tak, aby byly minimalizovány negativní vlivy, zejm. hlučnost a prašnost, na své okolí. Při provádění veškerých prací budou dodržovány platné limity dané hygienickými a bezpečnostními předpisy. e) Ochrana okolí staveniště, požadavky na asanace, demolice, kácení dřevin Netýká se navrhovaných stavebních úprav f) Maximální zábory staveniště Stavba je členěna do samostatných etap č. I.-VII. viz. výkresová část. Zábory stavby jsou vymezeny v rámci jednotlivých stavebních etap. Stavební práce v rámci etapy jsou prováděny za plného provozu ostatních částí objektu. Součástí dodávky je řešení dočasných uzávěrů mezi řešenou stavební etapou a částmi budovy, které jsou v provozu. g) Maximální produkovaná množství a druhy odpadů a emisí při stavbě, jejich likvidace Stavební odpady budou odvezeny na povolené skládky a k odborné likvidaci oprávněnou firmou. Údaje o odpadu dle vyhlášky č.381/2001 Sb. dle katalogových čísel: zemina a kamení neuvedené pod č : kategorie 0, odvoz na skládku asfaltové směsi neuvedené pod č : kategorie 0, odvoz k likvidaci ostatní izolační materiály: kategorie 0, odvoz k likvidaci železo a ocel: kategorie 0, odvoz do sběrny plasty: kategorie 0, odvoz k likvidaci směsný komunální odpad: odvoz na skládku papírové a lepenkové obaly: odvoz do sběru směsné obaly: odvoz na skládku Evidenci odpadů bude vést stavební dozor archivací dokladů o provedené likvidaci. Doklady budou předány stavebníkovi pro potřeby předání stavby. Odpady smí být odevzdány pouze organizaci vlastnící souhlas k provozování zařízení k využívání, odstraňování, sběru nebo výkupu odpadů dle 14 zák.185/2001 Sb. Pracovníci stavby budou proškoleni o dodržování zásad pro zabránění úniků nebezpečných kapalin (oleje, fridex, nafta apod.) z dopravních prostředků a stavebních strojů a o zneškodňování případných úniků. h) Bilance zemních prací Netýká se navrhovaných stavebních úprav i) Ochrana životního prostředí při výstavbě Stavba i způsoby provádění jsou navrženy tak, aby byly minimalizovány negativní dopady na kvalitu životního prostředí v jejím okolí. Použité technologie stavby jsou navrhovány bez používání nebezpečných látek. Odpady vzniklé během stavby budou zpracovávána a likvidovány dle vyhl. č. 381/2001 Sb. Evidenci odpadů bude vést stavební dozor archivací dokladů o provedené likvidaci. Odpady budou odevzdávány pouze organizacím vlastnící souhlas k provozování zařízení k využívání, odstraňování, sběru nebo výkupu odpadů dle 14 zák.185/2001 Sb. j) Zásady bezpečnosti a ochrany zdraví při práci na staveništi Dodržování bezpečnosti práce a ochrany zdraví bude zajišťováno dodavatelem stavby tak, aby byly mj. zajištěny veškeré požadavky dle 15 zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 6/7

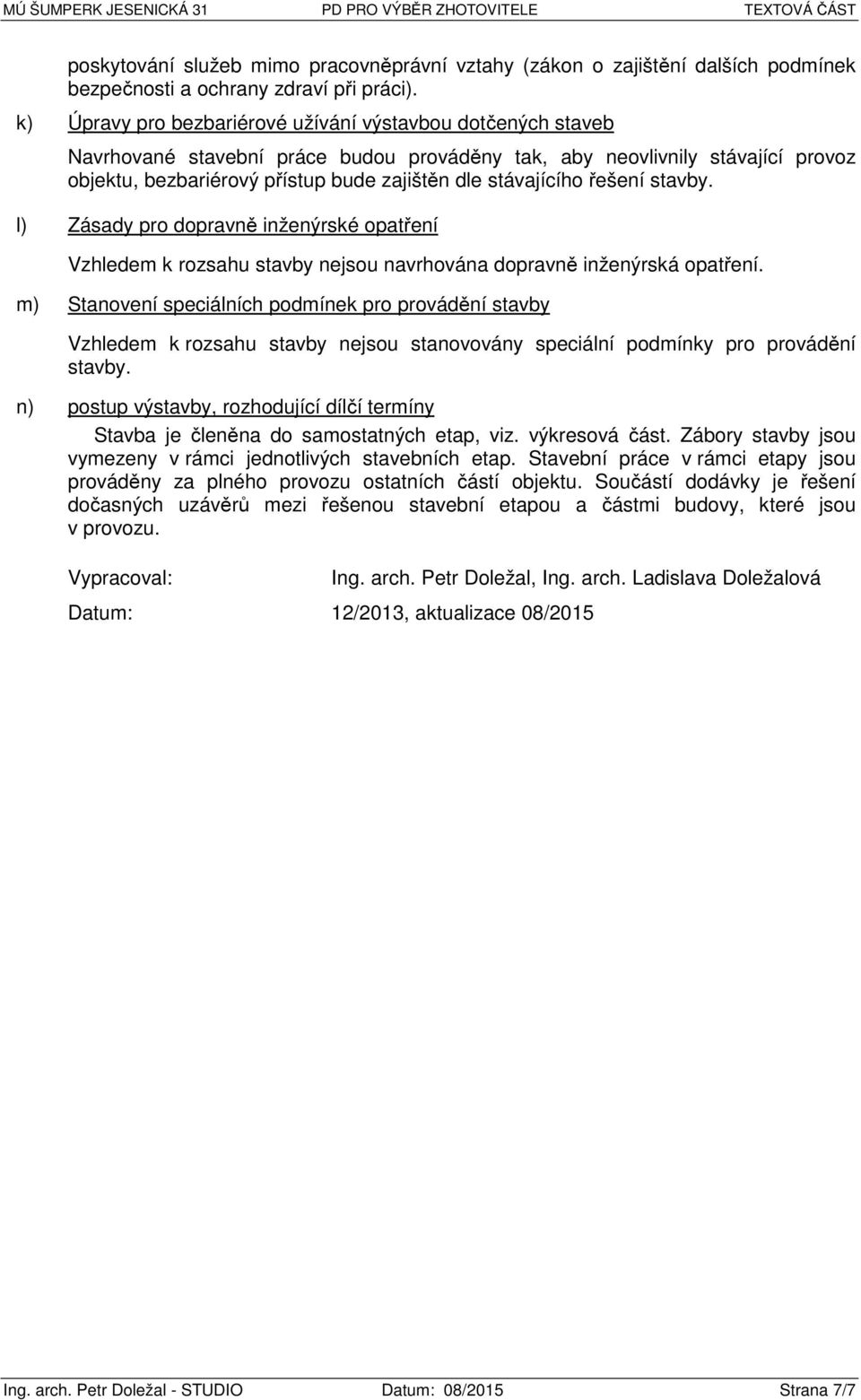

8 MÚ ŠUMPERK JESENICKÁ 31 PD PRO VÝBĚR ZHOTOVITELE TEXTOVÁ ČÁST poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). k) Úpravy pro bezbariérové užívání výstavbou dotčených staveb Navrhované stavební práce budou prováděny tak, aby neovlivnily stávající provoz objektu, bezbariérový přístup bude zajištěn dle stávajícího řešení stavby. l) Zásady pro dopravně inženýrské opatření Vzhledem k rozsahu stavby nejsou navrhována dopravně inženýrská opatření. m) Stanovení speciálních podmínek pro provádění stavby Vzhledem k rozsahu stavby nejsou stanovovány speciální podmínky pro provádění stavby. n) postup výstavby, rozhodující dílčí termíny Stavba je členěna do samostatných etap, viz. výkresová část. Zábory stavby jsou vymezeny v rámci jednotlivých stavebních etap. Stavební práce v rámci etapy jsou prováděny za plného provozu ostatních částí objektu. Součástí dodávky je řešení dočasných uzávěrů mezi řešenou stavební etapou a částmi budovy, které jsou v provozu. Vypracoval: Ing. arch. Petr Doležal, Ing. arch. Ladislava Doležalová Datum: 12/2013, aktualizace 08/2015 Ing. arch. Petr Doležal - STUDIO Datum: 08/2015 Strana 7/7
