2 MAKING MODERN LIVING POSSIBLE Manuál pro HPC software 1 TEPELNÁ ČERPADLA DANFOSS VMBME148

3

4 ÚVOD Software HPC je určen pro dimenzování tepelných čerpadel DANFOSS DHP všech typů (A, AL, AX, H, L, C, R). Jeho konečným výstupem je energeticko-ekonomická studie v pdf formátu a grafy energie a výkonu. Pro jeho používání je nutné mít souhlas firmy DANFOSS, instalační CD a přihlašovací iniciály. Všechny výše uvedené nezbytnosti obdržíte od zástupce firmy DANFOSS. Při práci se softwarem můžete používat tento manuál, který vám pomůže zdárně vytvořit energeticko-ekonomickou nabídku pro zákazníka. Data používaná softwarem pocházejí ze statistik METEONORM. OBSAH 1. Teoretický úvod z přednášky - Topný výkon - Příkon - Topný faktor - Potřeba tepla pro vytápění - Energetické pokrytí - Bod bivelence 2. Vyplnění iniciálů koncového zákazníka 3. Volba resp. založení prodejce 4. Vyplnění údajů potřebných pro dimenzování 5. Vyplnění listu dimenzování 6. Zadání vstupů pro výpočet návratnosti 7. Vyplnění pořizovací ceny pro výpočet návratnosti 8. Příprava pro tisk 9. Vygenerování nabídky v PDF 10. Vytvoření nové kalkulace (pro vrt) s využitím již zadaných parametrů 11. Vytvoření nové kalkulace (pro povrchový zemní kolektor) s využitím již zadaných parametrů 12. Vygenerované nabídky: vzduch/voda, země/voda(vrt), země/voda (povrchový zemní kolektor)

5 Představení výpočtového software pro TČ HPC Jan Jokeš, Ing. Tel.: V Parku 2316/ Praha 4 Chodov Jan.Jokes@danfoss.com 1 Obsah: Teoretický úvod Výkonové parametry tep. čerpadla (vzduch/voda) Potřeba tepla pro vytápění a TUV Bod bivalence Energetické pokrytí Ukázkový případ Zpracování poptávkového formuláře Zadání dat do HPC Vygenerování energeticko-ekonomické kalkulace Shrnutí 2

6 Topný výkon Přívod Přívod 3 Příkon Přívod Přívod 4

7 Topný faktor Přívod Přívod 5 Četnost výskytu teplot a teplo dodané do otopné soustavy Heat stop 17 C TEPLO DODANÉ DO OTOPNÉ SOUSTAVY 6

8 Potřeba tepla pro vytápění rozdělení dle vnějších teplot Teplota s největší potřebou tepla 0 C Bod bivalence -3 C 7 Určení bodu bivalence z křivek výkonů ( ) křivka výkonu TČ křivka potřeby výkonu -3 C Bod bivalence 8

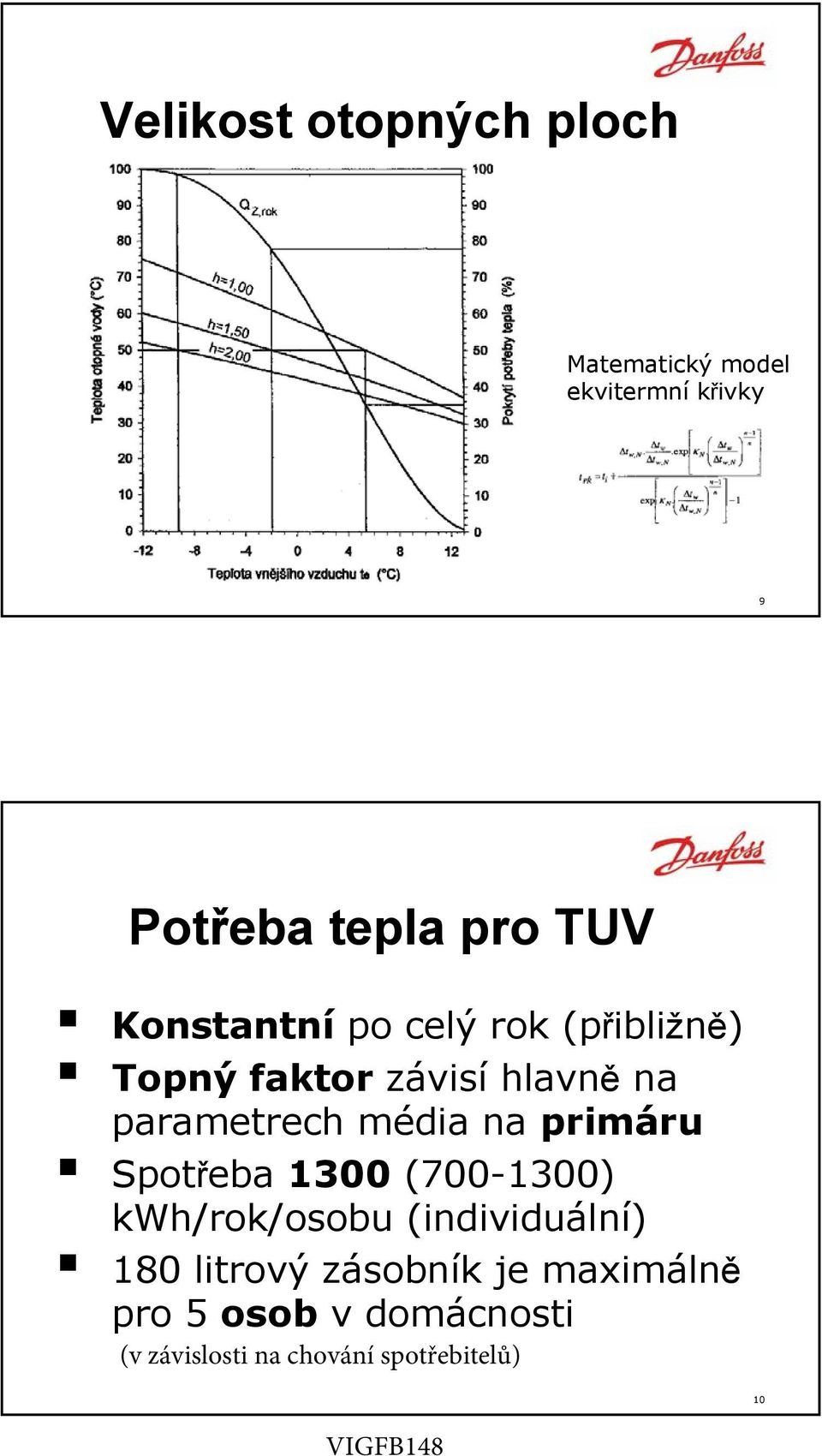

9 Velikost otopných ploch Matematický model ekvitermní křivky 9 Potřeba tepla pro TUV Konstantní po celý rok (přibližně) Topný faktor závisí hlavně na parametrech média na primáru Spotřeba 1300 ( ) kwh/rok/osobu (individuální) 180 litrový zásobník je maximálně pro 5 osob v domácnosti 10

10 Praktická ukázka Postup dle manuálu 11 Ukázka nabídky 12

11 13 Shrnutí: Teoretický úvod Výkonové parametry tep. čerpadla (vzduch/voda) Potřeba tepla pro vytápění a TUV Bod bivalence Energetické pokrytí Ukázkový případ Zpracování poptávkového formuláře Zadání dat do HPC Vygenerování energeticko-ekonomické kalkulace 14

12 2. VYPLNĚNÍ INICIÁLŮ KONCOVÉHO ZÁKAZNÍKA

13 3. VOLBA RESP. ZALOŽENÍ PRODEJCE Výběr: Založení: Nástroj->Upravit prodejce->nový-> vyplnění údajů

14 4. VYPLNĚNÍ ÚDAJŮ POTŘEBNÝCH PRO DIMENZOVÁNÍ Zdroj dat pro zadání do software je formulář:

15 5. VYPLNĚNÍ LISTU DIMENZOVÁNÍ: Primární zdroj: venkovní vzduch -PSČ je automaticky generováno softwarem v návaznosti na město. -Průměrná teplota je automaticky generována softwarem. -Výpočtová venkovní teplota VVT (nebo VET) je automaticky generována softwarem (vždy ji kontrolujte) ale je ji možno přepsat a výsledky výpočtu budou přepočítány. -Většinou se vyplňuje lehká konstrukce stavby, těžká je pokud se jedná o tlusté kamenné, betonové nebo cihlové zdi. -Energie nebo výkon: většinou používáme výkon vypočtený v projektu. -Energie odhadovaná pro teplou vodu = poč. obyvatel x kwh/rok/osobu. Hodně záleží na tom jak velkou spotřebu TUV mají členové domácnosti (sprchový kout nebo velká vana..) -Vnitřní teplota použitá při výpočtu v projektu. -Zdroj tepla: Primární zdroj tepla (zem, voda, vzduch).

16 Pomocný zdroj: jaký bivalentní zdroj bude použit? Výběr systému otopné soustavy: podlahové vytápění Volba tepelného čerpadla: DHP-A 10. Možno zadat i více kusů.

17 Správná volba tepelného čerpadla DHP-A má zaručit pokrytí 95-98% z celkové roční spotřeby energie.

18 Zadat název projektu: Zkouška Stisknout tlačítko Vypoc. SAVE v softwaru pomocí ikony diskety! OK

19 6. ZADÁNÍ VSTUPŮ PRO VÝPOČET NÁVRATNOSTI Zadat sazbu za kwh od poskytovatele. Návratnost se počítá na základě původního množství energie za rok spotřebované obydlím (s původním použitím elektrokotle): kwh/ rok 2,29 Kč/kWh Nově s tepelným čerpadlem: kwh/rok 2,66 Kč/kWh Nárůst cen elektrické eng. cca 8% ročně. Na linku můžete najít sazby za elektrickou energii.

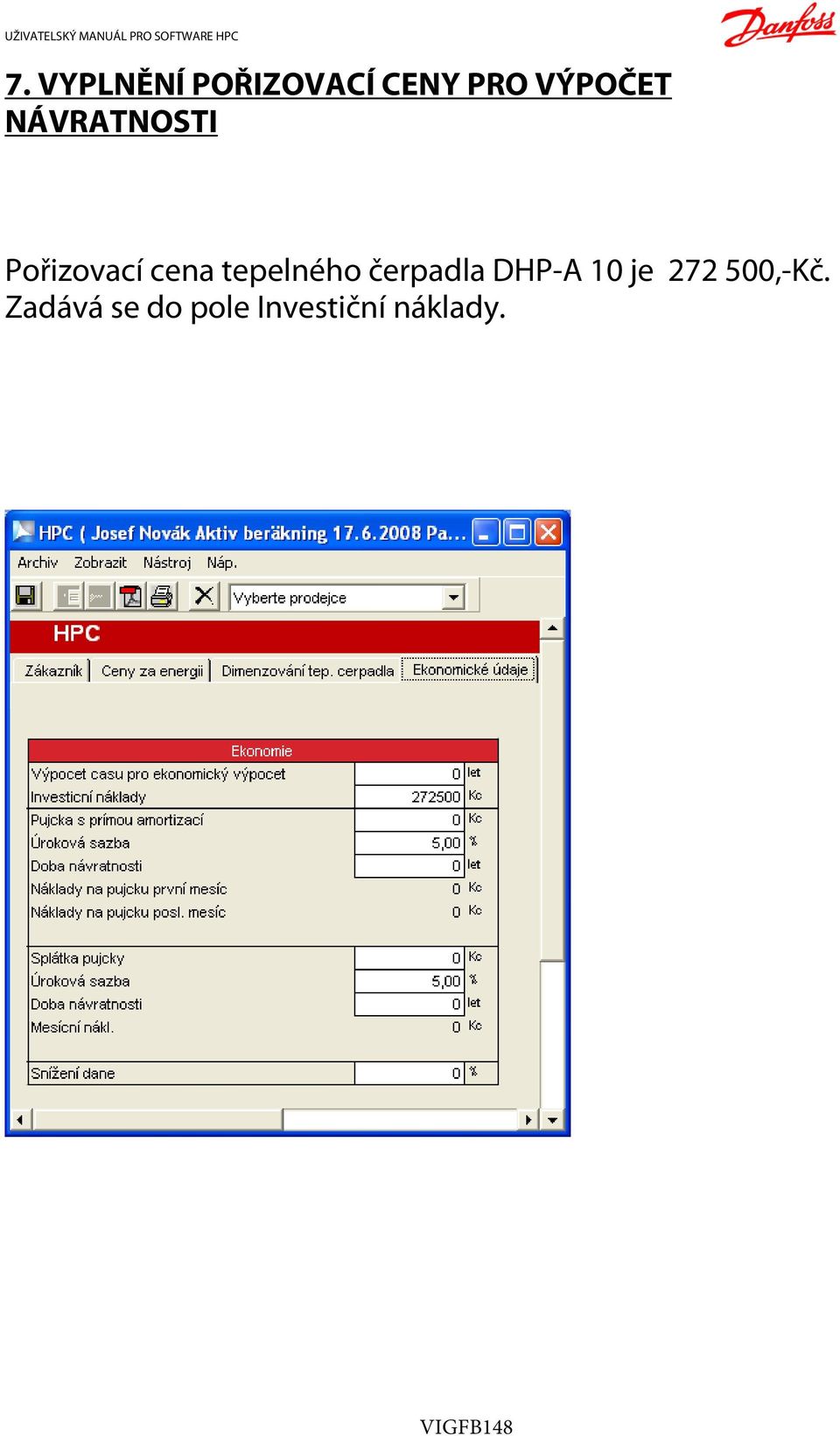

20 7. VYPLNĚNÍ POŘIZOVACÍ CENY PRO VÝPOČET NÁVRATNOSTI Pořizovací cena tepelného čerpadla DHP-A 10 je ,-Kč. Zadává se do pole Investiční náklady.

21 8. PŘÍPRAVA PRO TISK: Po kliknutí na ikonu tiskárny v horním menu softwaru se objeví následující okno: OK Možno použít i funkce prohlédnutí si nabídky před tiskem: ale většinou to déle trvá.

22 9. VYGENEROVÁNÍ NABÍDKY V PDF FORMÁTU: ULOŽIT Archiv->Uložit jako->uložit do příslušné složky. SAVE!

23 10. VYTVOŘENÍ NOVÉ KALKULACE (PRO VRT) S VYUŽITÍM JIŽ ZADANÝCH PARAMETRŮ Primární zdroj: vrt Výběr zdroje z roletového menu: skála

24 Volba Lambdy- tepelné vodivosti (průměrná hodnota pro první odhad je cca 2,3W/mK) Předdefinované teploty nemrz. kap. jsou nejnižší doporučené 0 C při průměrné roční teplotě -4 C při VVT (venkovní výpočtová teplota)

25 Správná volba tepelného čerpadla DHP-H (vrt) má zaručit pokrytí 95-98% z celkové roční spotřeby energie. Vyšší energetické pokrytí není doporučeno (pak je nutno zajistit určité minimální množství vody v otopné soustavě).

26 Možno i změnit počet vrtů na 2 nebo více Aktivní hloubka vrtu je bentonitovaná hloubka a Hloubka skály je vlastně pokládací hloubka horizontálního vedení (předdefinovanou hodnotu v softwaru Hloubka skály 5 m je možno ignorovat). Nakonec je potřeba zadat pořizovací cenu tepelného čerpadla DHP-H 8 + cenu vrtu, jehož cena jako subdodávka jiné firmy může být cca 1000,-Kč/m vrtu ( =346500,-Kč). Stisknout: Vypoc.

27 A pak Archiv->Uložit jako novou nabídku OK Archiv->Uložit jako Save SAVE v softwaru pomocí ikony diskety!

28 11. VYTVOŘENÍ KALKULACE (PRO POVRCHOVÝ ZEMNÍ KOLEKTOR) S VYUŽITÍM JIŽ ZADANÝCH PARAMETRŮ Primární zdroj: povrchový zemní kolektor Možno nastavit teplotu nemrznoucí kapaliny i na vyšší hodnoty než minimální doporučené 0 C při průměrné venkovní teplotě a -4 C při VVT (např +2, -2 C). Správná volba tepelného čerpadla DHP-H (povrchový zemní kolektor) má zaručit pokrytí 90-98% z celkové roční spotřeby energie. Vyšší energetické pokrytí není doporučeno (pak je nutno zajistit určité minimální množství vody v otopné soustavě).

29 Je možno zmenšit rozteč mezi trubkami kolektoru z 2m na 1 m. Stisknout: Vypoc. Nakonec je potřeba zadat pořizovací cenu tepelného čerpadla DHP-H 8 + cenu povrchového zemního kolektoru, jehož cena jako subdodávka jiné firmy může být cca 160,-Kč/bm kolektoru = ,-Kč.

30 A pak Archiv->Uložit jako novou nabídku OK Archiv->Uložit jako Save SAVE v softwaru pomocí ikony diskety!
