1 Inteligentní budovy ročník odborné konference 23. dubna 2014 na výstavišti BVV v Brně Návratnost investice energetického systému rodinného domu Ing. Milan Hošek autoriz. inž. a energet. auditor ČKAIT

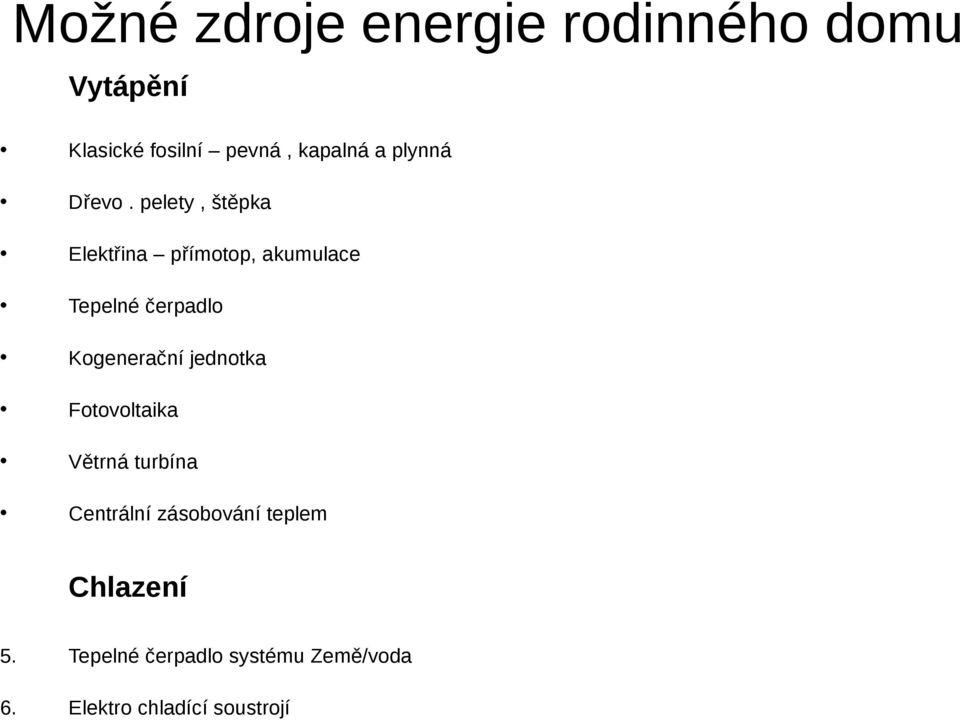

2 Možné zdroje energie rodinného domu Vytápění Klasické fosilní pevná, kapalná a plynná Dřevo. pelety, štěpka Elektřina přímotop, akumulace Tepelné čerpadlo Kogenerační jednotka Fotovoltaika Větrná turbína Centrální zásobování teplem Chlazení 5. Tepelné čerpadlo systému Země/voda 6. Elektro chladící soustrojí

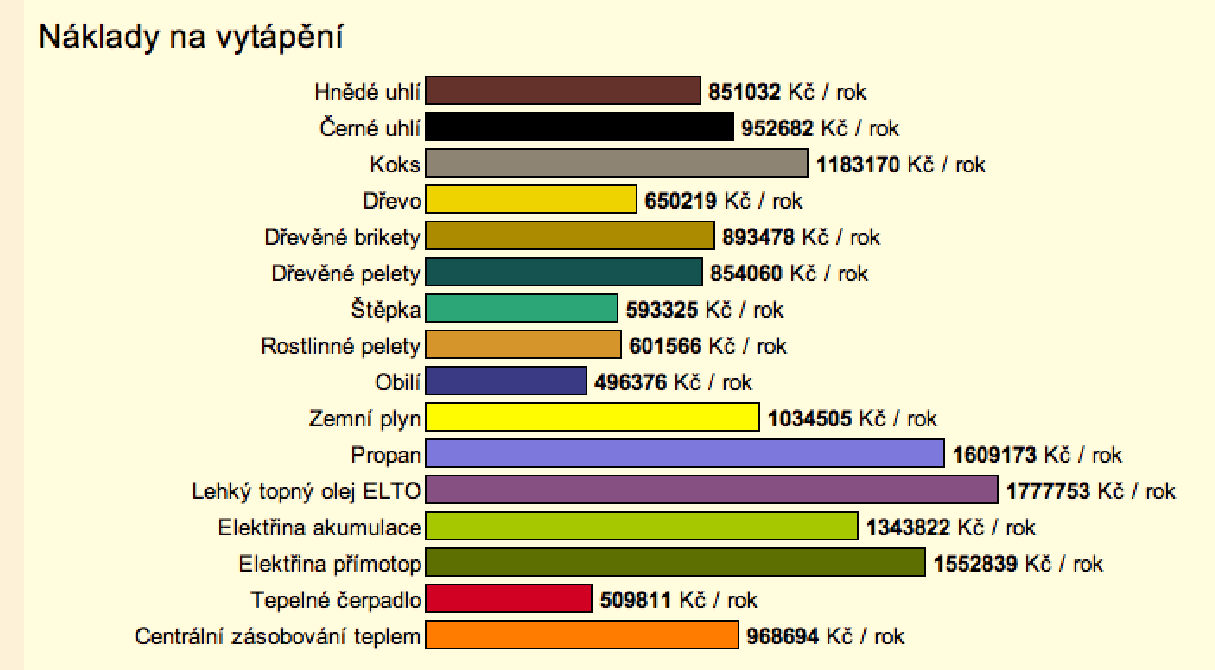

3 Náklady na vytápění Qc= 300kW

4 Porovnání současné podpory a dotací do OZE energetické zařízení domu - Fotovoltaika od roku 2014 bez dotace a podpory - Tepelná čerpadla bez podpory - Zelená úsporám 2014 náhrady fosilních paliv zůstávají : - Sezónní slevy - Marketingové balíčky

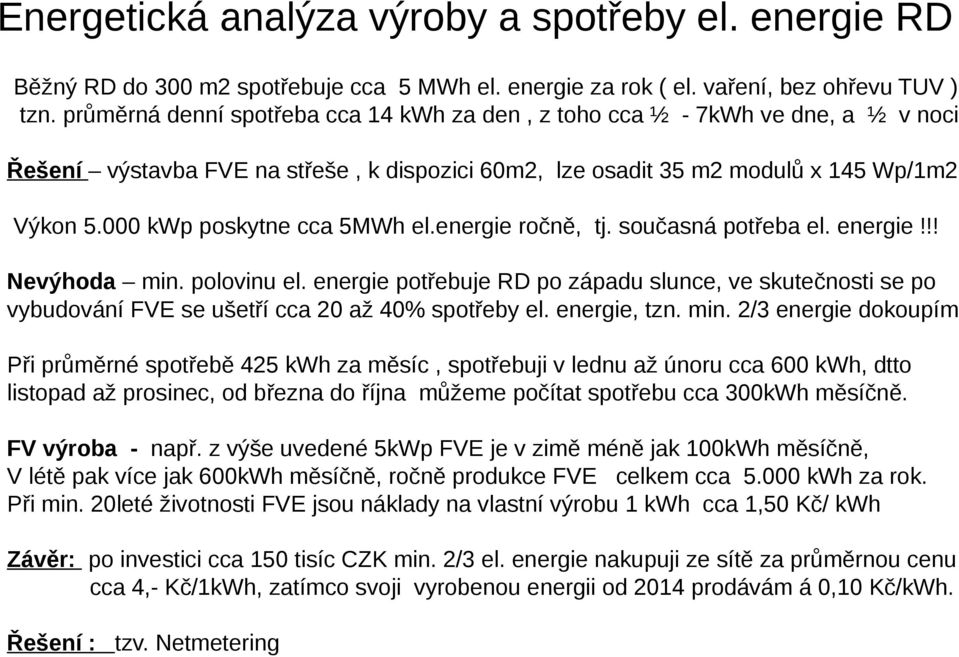

5 Energetická analýza výroby a spotřeby el. energie RD Běžný RD do 300 m2 spotřebuje cca 5 MWh el. energie za rok ( el. vaření, bez ohřevu TUV ) tzn. průměrná denní spotřeba cca 14 kwh za den, z toho cca ½ - 7kWh ve dne, a ½ v noci Řešení výstavba FVE na střeše, k dispozici 60m2, lze osadit 35 m2 modulů x 145 Wp/1m2 Výkon kwp poskytne cca 5MWh el.energie ročně, tj. současná potřeba el. energie!!! Nevýhoda min. polovinu el. energie potřebuje RD po západu slunce, ve skutečnosti se po vybudování FVE se ušetří cca 20 až 40% spotřeby el. energie, tzn. min. 2/3 energie dokoupím Při průměrné spotřebě 425 kwh za měsíc, spotřebuji v lednu až únoru cca 600 kwh, dtto listopad až prosinec, od března do října můžeme počítat spotřebu cca 300kWh měsíčně. FV výroba - např. z výše uvedené 5kWp FVE je v zimě méně jak 100kWh měsíčně, V létě pak více jak 600kWh měsíčně, ročně produkce FVE celkem cca kwh za rok. Při min. 20leté životnosti FVE jsou náklady na vlastní výrobu 1 kwh cca 1,50 Kč/ kwh Závěr: po investici cca 150 tisíc CZK min. 2/3 el. energie nakupuji ze sítě za průměrnou cenu cca 4,- Kč/1kWh, zatímco svoji vyrobenou energii od 2014 prodávám á 0,10 Kč/kWh. Řešení : tzv. Netmetering

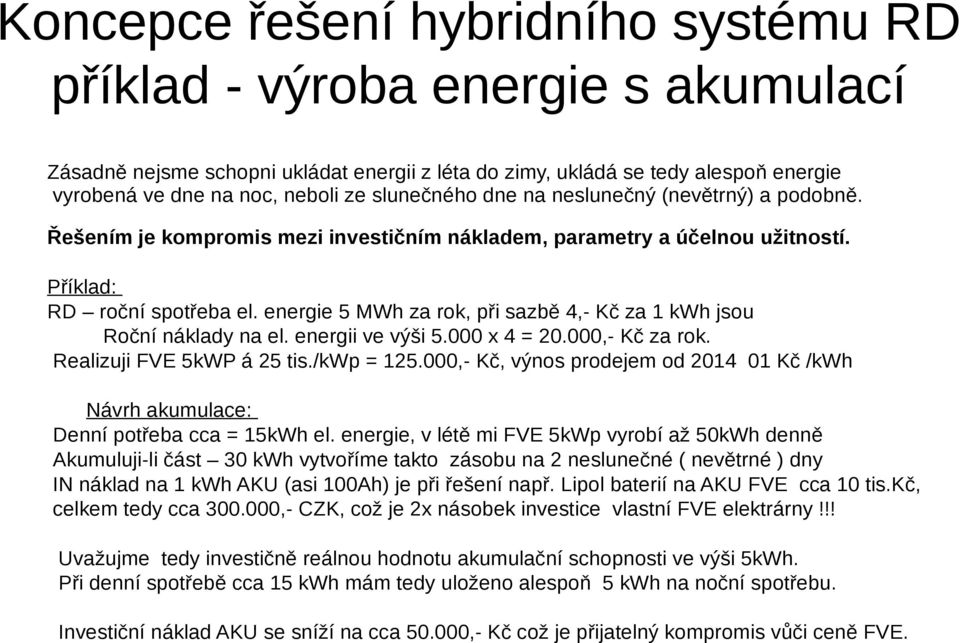

6 Koncepce řešení hybridního systému RD příklad - výroba energie s akumulací Zásadně nejsme schopni ukládat energii z léta do zimy, ukládá se tedy alespoň energie vyrobená ve dne na noc, neboli ze slunečného dne na neslunečný (nevětrný) a podobně. Řešením je kompromis mezi investičním nákladem, parametry a účelnou užitností. Příklad: RD roční spotřeba el. energie 5 MWh za rok, při sazbě 4,- Kč za 1 kwh jsou Roční náklady na el. energii ve výši x 4 = ,- Kč za rok. Realizuji FVE 5kWP á 25 tis./kwp = ,- Kč, výnos prodejem od Kč /kwh Návrh akumulace: Denní potřeba cca = 15kWh el. energie, v létě mi FVE 5kWp vyrobí až 50kWh denně Akumuluji-li část 30 kwh vytvoříme takto zásobu na 2 neslunečné ( nevětrné ) dny IN náklad na 1 kwh AKU (asi 100Ah) je při řešení např. Lipol baterií na AKU FVE cca 10 tis.kč, celkem tedy cca ,- CZK, což je 2x násobek investice vlastní FVE elektrárny!!! Uvažujme tedy investičně reálnou hodnotu akumulační schopnosti ve výši 5kWh. Při denní spotřebě cca 15 kwh mám tedy uloženo alespoň 5 kwh na noční spotřebu. Investiční náklad AKU se sníží na cca ,- Kč což je přijatelný kompromis vůči ceně FVE.

7 Ekonomický rozbor akumulačního FVE systému rodinného domu Rekapitulace: RD - spotřeba 5MWh ročně, cca 420 kwh měsíčně, 15 kwh denně, navržená FVE 5kWp, návrh AKU 5kWh Ekonomika: Roční náklad na el. energii x 4,- = ,- Kč/rok Výnos FVE od roku ,- Kč/rok Úspora spotřeby : cca 1/3 po instalaci FVE + 1/3 cca po instalaci AKU Celkem úspora za NEnakoupenou el. energii: 2/3 z 5 MWh = 3,5 MWh/rok, Při sazbě cca 4,- Kč /kwh =3500x4 = ,- Kč za rok Investice / návratnost : IN na FVE 5kWp ,- Kč IN na AKU 5kWh ,- Kč IN celkem : ,- Kč Roční CF = cca ,- Kč za NEnakoupenou el. energii za rok 1. doba návratnosti prostá FVE: Ts = : = 17,8 roků 2. doba návratnosti FVE + AKU: Ts = : = 12,5 roků

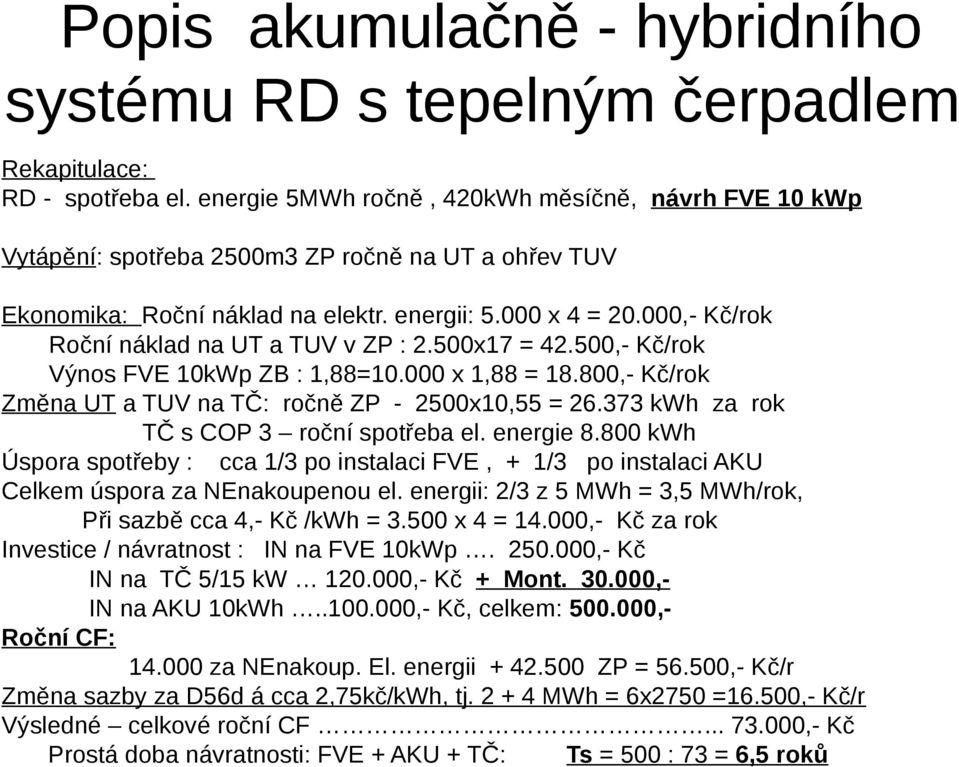

8 Popis akumulačně - hybridního systému RD s tepelným čerpadlem Rekapitulace: RD - spotřeba el. energie 5MWh ročně, 420kWh měsíčně, návrh FVE 10 kwp Vytápění: spotřeba 2500m3 ZP ročně na UT a ohřev TUV Ekonomika: Roční náklad na elektr. energii: x 4 = ,- Kč/rok Roční náklad na UT a TUV v ZP : 2.500x17 = ,- Kč/rok Výnos FVE 10kWp ZB : 1,88= x 1,88 = ,- Kč/rok Změna UT a TUV na TČ: ročně ZP x10,55 = kwh za rok TČ s COP 3 roční spotřeba el. energie kwh Úspora spotřeby : cca 1/3 po instalaci FVE, + 1/3 po instalaci AKU Celkem úspora za NEnakoupenou el. energii: 2/3 z 5 MWh = 3,5 MWh/rok, Při sazbě cca 4,- Kč /kwh = x 4 = ,- Kč za rok Investice / návratnost : IN na FVE 10kWp ,- Kč IN na TČ 5/15 kw ,- Kč + Mont ,IN na AKU 10kWh ,- Kč, celkem: ,Roční CF: za NEnakoup. El. energii ZP = ,- Kč/r Změna sazby za D56d á cca 2,75kč/kWh, tj MWh = 6x2750 =16.500,- Kč/r Výsledné celkové roční CF ,- Kč Prostá doba návratnosti: FVE + AKU + TČ: Ts = 500 : 73 = 6,5 roků

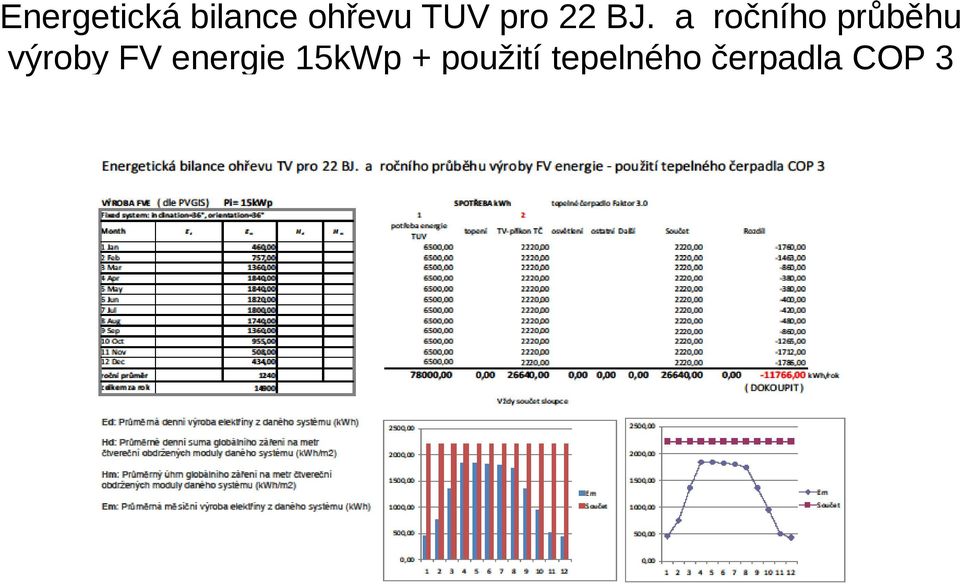

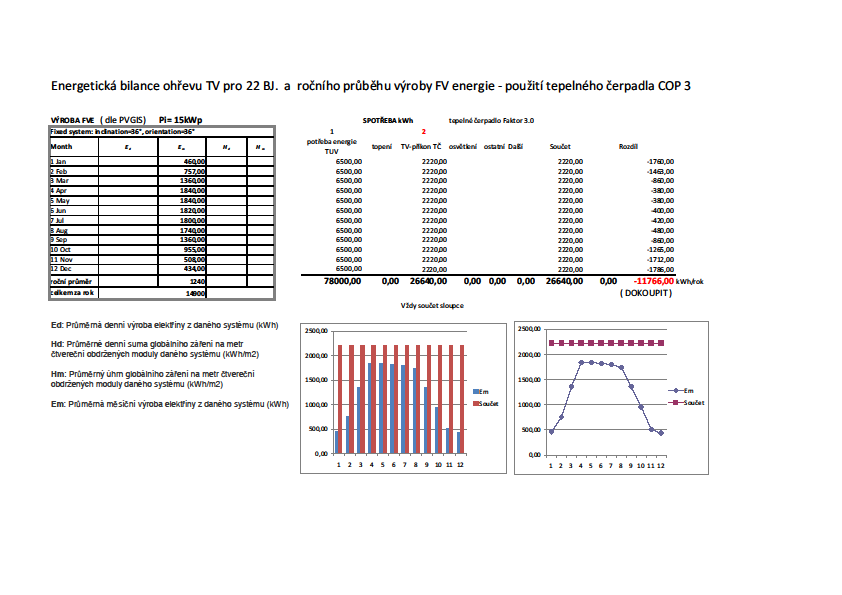

9 Energetická bilance ohřevu TUV pro 22 BJ. a ročního průběhu výroby FV energie 15kWp + použití tepelného čerpadla COP 3

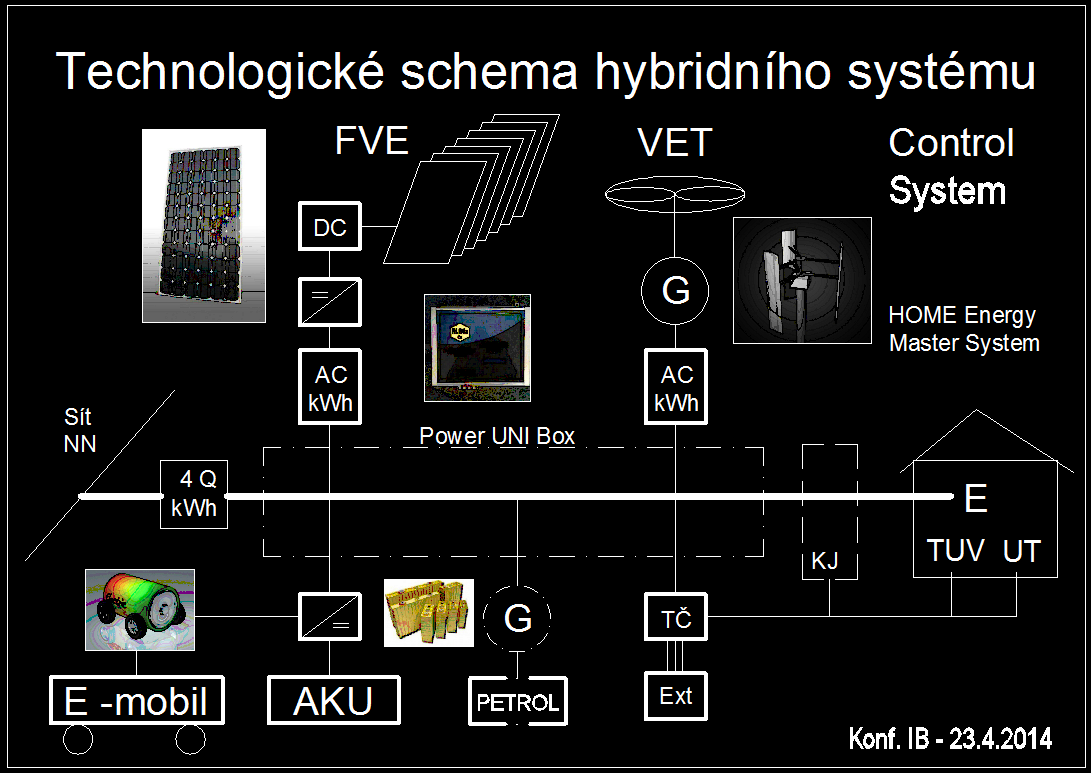

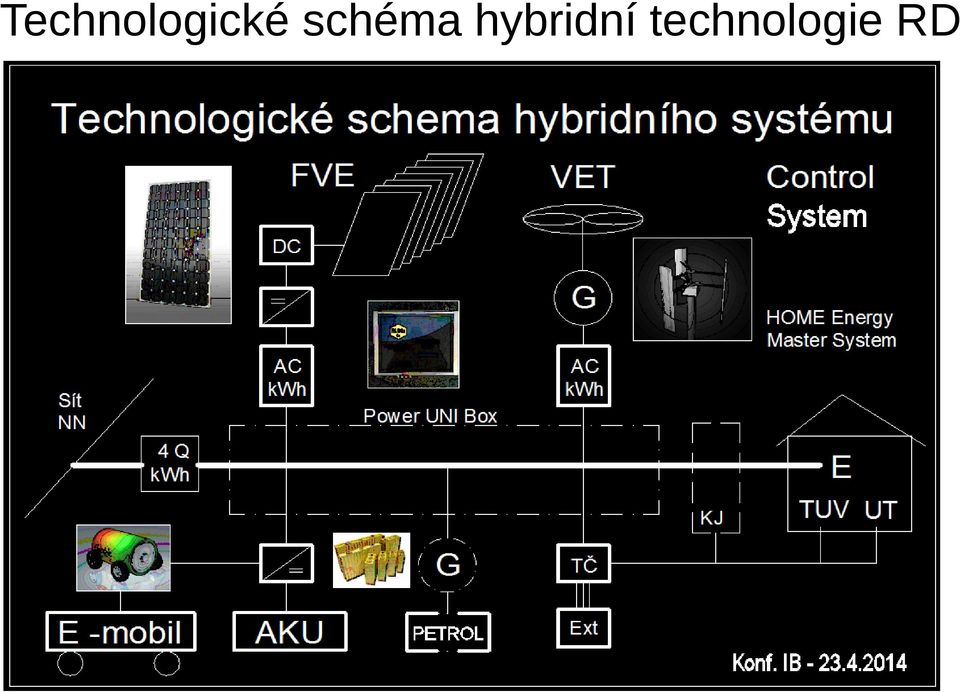

10 Technologické schéma hybridní technologie RD

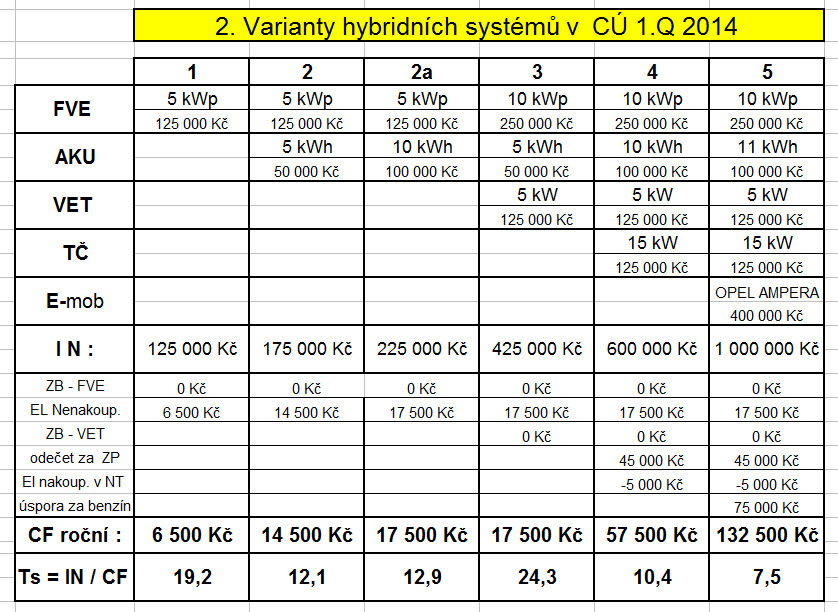

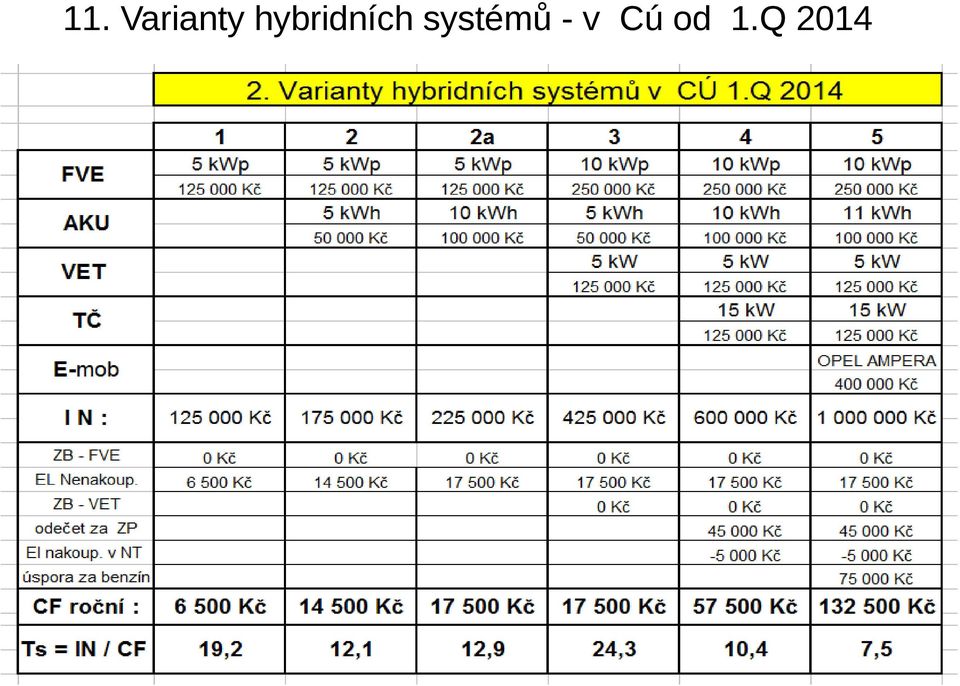

11 11. Varianty hybridních systémů - v Cú od 1.Q 2014

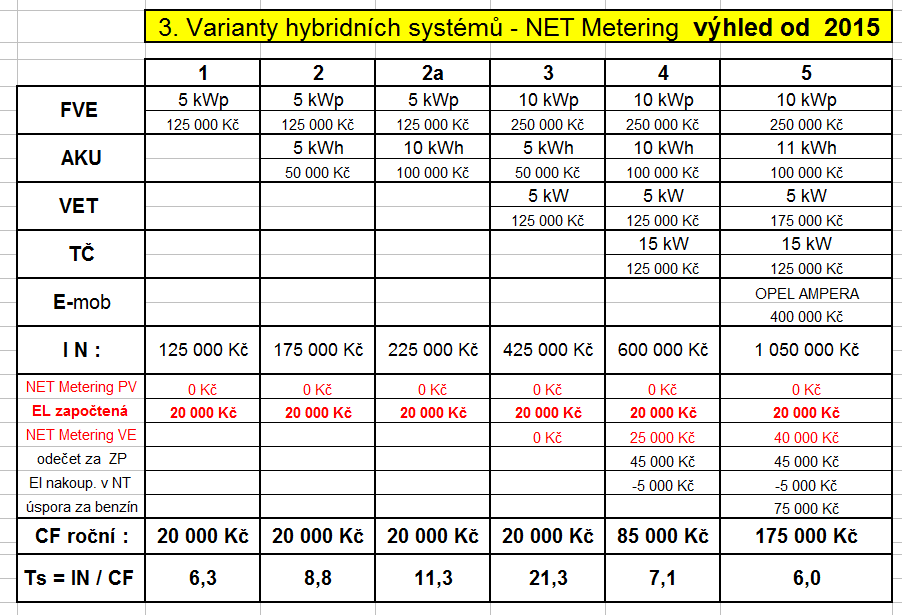

12 12. Varianty hybridních systémů - NET Metering výhled od 2015

13 Výstup SW EFEKT obecně návratnost investice

14 Spotřeba energie malý rodinný dům

15 Spotřeba energie velký rodinný dům

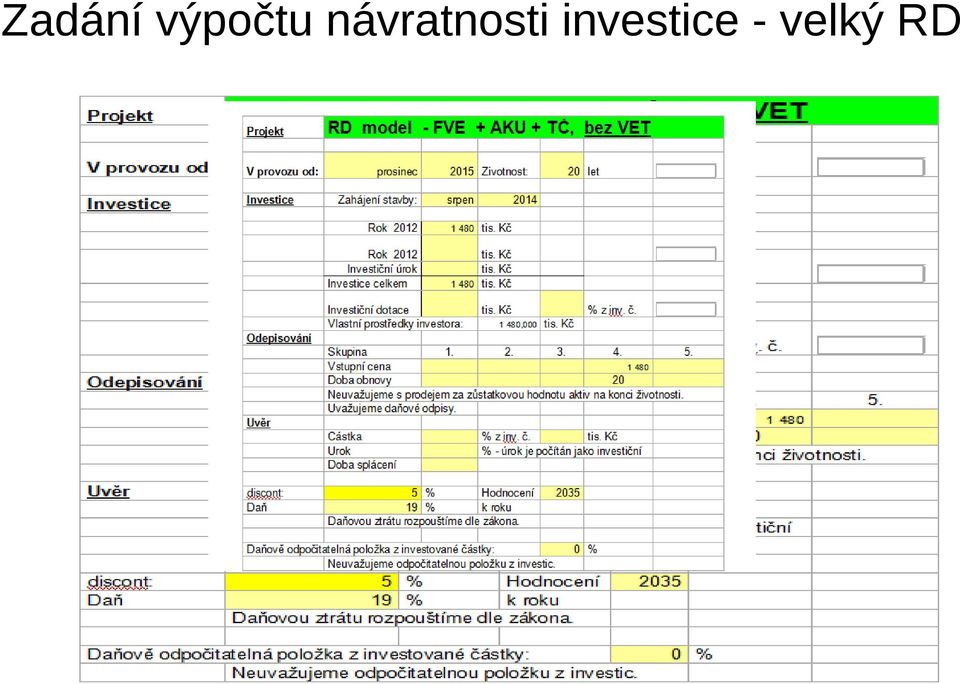

16 Zadání výpočtu návratnosti investice - velký RD

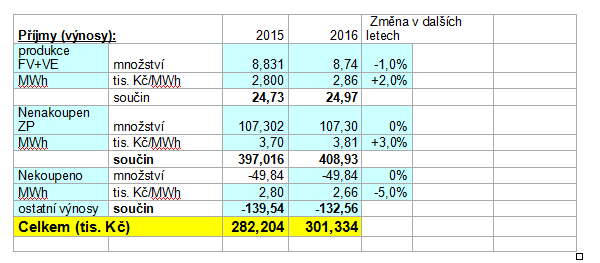

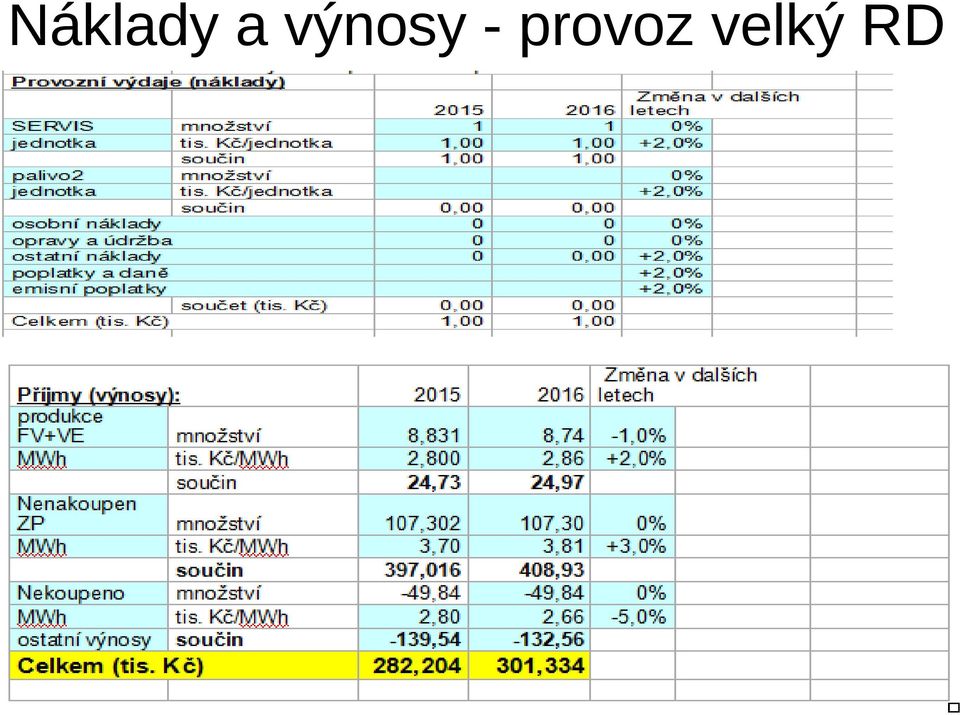

17 Náklady a výnosy - provoz velký RD

18 Doba návratnosti prostá a diskontovaná

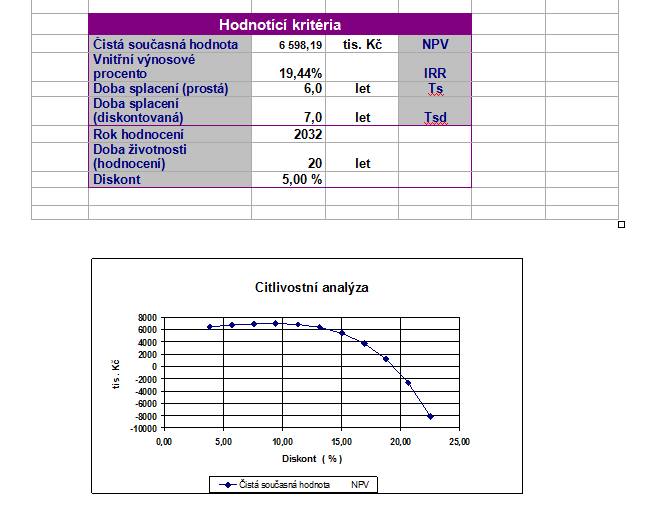

19 Výstupy ze SW výpočtu návratnosti

20 Závěr a vyhodnocení investice

21 Udržitelný rozvoj společnosti Chytrá města chytrá energie

22 Rozvoj a podpora elektromobility Cílem : Energie z OZE přímo v místě výroby např. uplatněná v elektromobilech

23 Nabíjení elektromobilů Od 2014 je Asociací elektromobilního průmyslu připravována u ČEZ a EON : sazba nabíjení pro majitele nebo provozovatele elektro mobilních prostředků - min. 2 x 4 hodiny nabíjení v NT! na MPO připraven Národní akční plán čisté mobility Počet elektromobilů v ČR : cca 250 počet skůtrů a elektrokol : ( stavy do r. 2014)

24 Úvěrový produkt - H.E.P.C. Ve spolupráci s renomovanými bankami je připraven úvěrový produkt na financování Hybrid Energy Performance Contracting Zásady úvěru : max. na 10 let při platbě ve stejné výši jako doposud za energie tzn. splátky + doplatek za energie = původní platbě tj. v poměru cca : 90% + 10% = 100% původní platby po ukončení splátek placení pouze 10% původní platby Po celou dobu životnosti technologie min. 10 až 15 let
