1 nzeb jako aktivní prvek smart grids

2 Struktura případové studie 1. Základní fakta: a. Olomouc/Zlín, Jeseník b. nzeb jako aktivní prvek smart grids c. Oblast případové studie z pohledu Smart City - Chytré bydlení 2. Východiska: a. Co bylo podnětem k vytvoření chytrého řešení (důvody, definice problému, rozvojové potřeby apod.) Vývoj v oblasti tepelně technických vlastnmostí budov, výrazný pokles cen FV a zejména nástup nového fenomenu domovních baterií uzavírá celý cyklus tohoto řešení b. Jaká byla očekávání na začátku, 100% bvyužití vlastně vyrobené elektřiny z FVE, flexibilní odběr energie z RZ bez omezení komfortu uživatele, vyšší energetická nezávislost a soběstačnost 3. Realizace chytrého řešení: a. Vznikl d m ve standardu nzeb vybaveny FVE pokrývající 27% jeho roční potřeby a domovní baterií zajitující 100% využití vyrobené energie v objektu a respektování požadavků operátora sítě na okamžité odběry energie b. V čem je specifikum, přínos a odlišení dodaného chytrého řešení, a to obecně na trhu a pro konkrétního klienta jedná se o naprosto ojedinělý koncept jehož rozšíření by znamenalo vytvoření virtuální PE c. Zapojené subjekty / partneři z veřejné nebo soukromého sektoru ČVUT, ERU,MPO,MŽP, ČEPS, ČEZ ESCO, ČEZ -distribuce 4. Zhodnocení chytrého řešení: a. Jak dlouho trvalo uvedení do praxe (časová osa) Idea 2014, projekce 2015, výstavba 10/2015-6/2016 Nyní probíhá vyhodnocení dvouletého provozu - hodnotí ČVUT a pracovní skupina se zástupců zapojených subjektů

3 Energetický štítek budovy výpočet dle standardu 2020 Budova ve standardu nzeb je plně elektrifikována, vybavena elektrickým sálavým topným systémem UCEEB

4 Požadavek splněn i při nejhorším Uem nze B Dosažená úroveň NPE nzeb OC 4

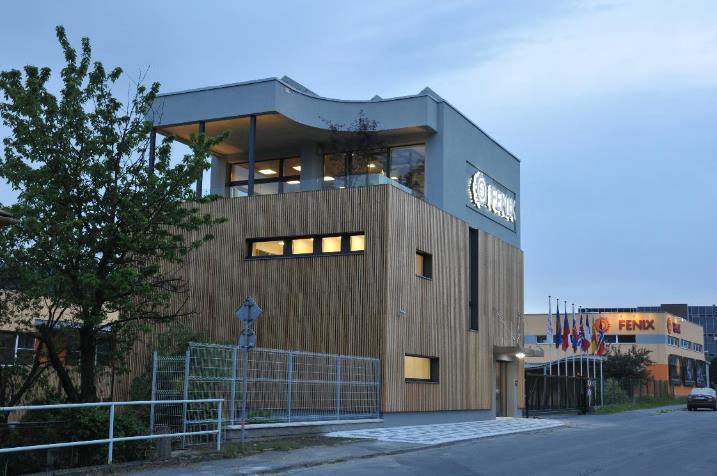

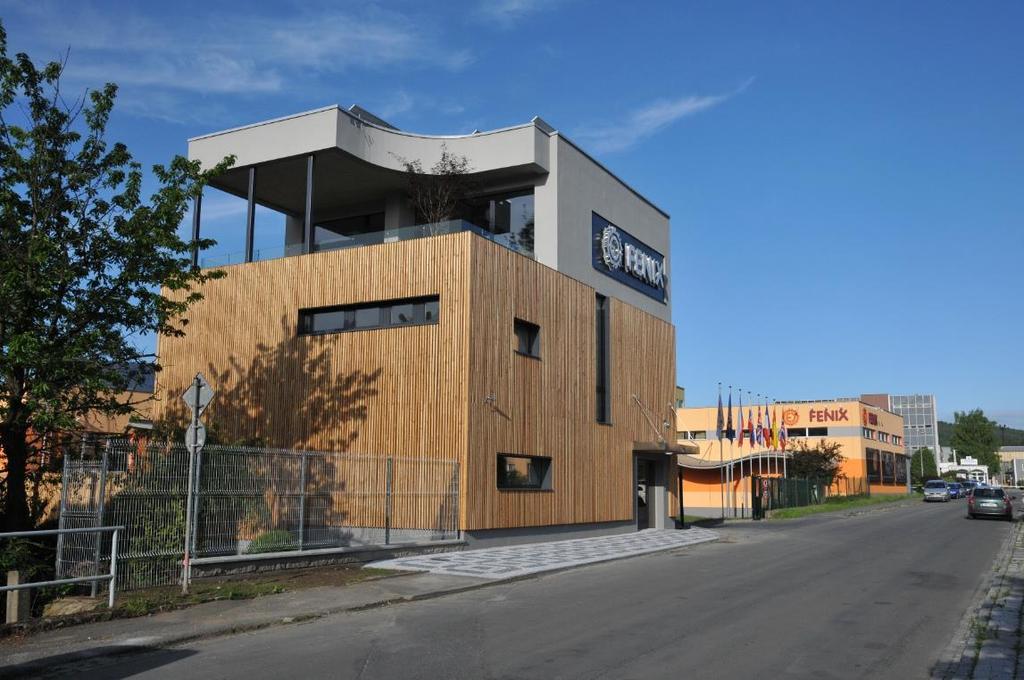

5 Office center - budova s parametry nzeb plně elektrifikovaná budova jako aktivní prvek sítě Představení myšlenky nzeb jako aktivního prvku sítě 2014 Projekce budovy spolupráce s ČVUT 04 / / 2015 Zahájení stavby 10/2015 Ukončení stavby 05/2016 Spolupráce 7.2 kwp střešní FVE s domácí baterií 26kWh a energetickou sítí Baterie slouží nejen ke 100 % vlastnímu využití energie z FVE ale i k aktivní spolupráci se sítí, to znamená, že v době NT se nabíjí, v době VT přejímá plně zásobování budovy energií. Budova byla projektována s pomocí ČVUT TZB a k jejímu dvouletému sledování byla ustanovena odborná skupina se zástupců MPO, MŽP, ERU, ČEZ-ESCO, ČEZ Distribuce, ČEPS a ČVUT Shromažďování dat o energetické spotřebě jakož i o kvalitě vnitřního prostředí zajišťuje ČVUT-UCEEB

6 Tři překvapení v průběhu výstavby 1) Vzhledem k pečlivé projektové přípravě a optimalizaci nákladů dosáhly celkové investiční náklady úrovně běžných staveb obdobného typu v cenové úrovni 2015! 2) Budova byla vybavena flexibilním elektrickým sálavým vytápěním, variantní posouzení avizovalo návratnost teplovodního systému spolu s tepelným čerpadlem až po 25 letech provozu, tedy cca po dvojnásobku životnosti TČ. Skutečné spotřeby energie po roce provozu budovy tento údaj potvrdily. 3) Roční sledování počtu provozních cyklů bateriového úložiště potvrdilo jeho životnost přesahující 25 let.

7 Letní provoz

8 Vlastní výroba FVE pokrývala v těchto podmínkách 91 % energetických potřeb budovy

9 Porovnání skutečné spotřeby budovy s odběrem ze sítě - ukazuje drobné řízené odběry v noční době a naopak řízené dodávky v době denní (VT)

10 Zimní dny

11 Porovnání skutečné spotřeby budovy s odběrem ze sítě ukazuje schopnost bateriového uložiště dosáhnout nulové spotřeby ze sítě v době špiček (VT) a harmonizovat spotřebu budovy v průběhu 24 hodin.

12 Spotřeba energie na vytápění zima zataženo Průměrná denní teplota -12oC Spotřeba energie na vytápění ( sálavý topný systém ) flexibilně reaguje na změnu venkovní teploty a zejména na nahodilé tepelné zisky ( lidé- technika)

13 Slunečný zimní den prům teplota +4,7 oc Z tohoto grafu znázorňujícího spotřebu energie na vytápění je vidět zásadní vliv tepelných zisků ( slunce-lidé-technika) na spotřebě energie. K plnému využití tohoto efektu je však nezbytný flexibilní topný systém schopný rychlé reakce a to v každém vytápěném prostoru samostatně. Klasické teplovodní systémy ( s jakýmkoliv zdrojem ) tuto schopnost v nzeb nemají!

14 Astana CZ stand

15 Více informací :
